Bouw Waterlady 1:50

[Stephan le Sage]

Hallo forumleden,

Na een tijdje lang nadenken begon het toch wel erg te kriebelen.

Ik ben langzaam aan begonnen aan de bouw van de Waterlady.
Er waren geen bouwtekeningen van of niet te krijgen.. daarom heb ik zelf een bouw tekening gemaakt van dit schip. Getekend op 1:50 ben ik gaan proberen alles na te tekenen van diverse foto's die ik had gemaakt.

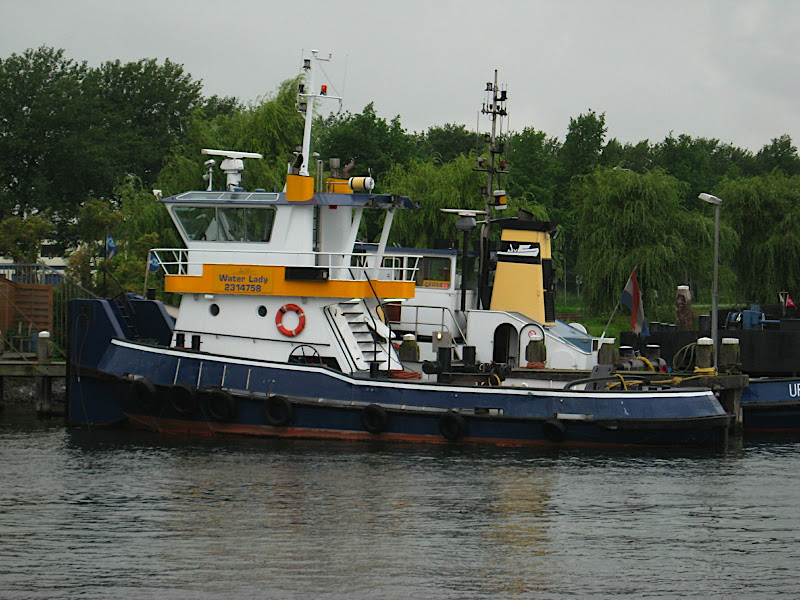

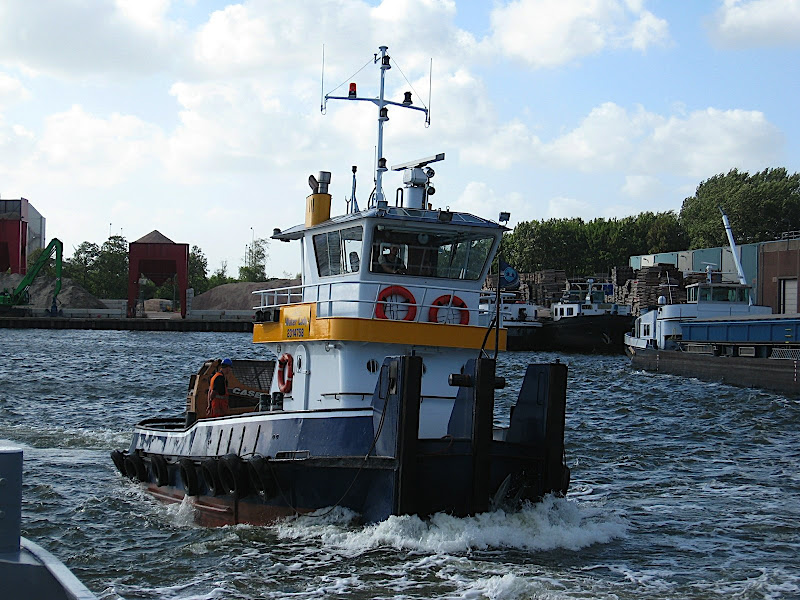

Allereerst even wat Technische gegevens en een tweetal foto's:





Lxbxhxdg.: 15,65 x 4,76 x 2,00 x 2,10 meter, kruiphoogte 6,30 kijkhoogte 6,80

De boot is een dubbelschroever, dit zal voordelen opleveren tijdens het varen ermee, maar misschien wel wat uitdagingen tijdens de bouw, aangezien ik gewend ben meer ruimte hiervoor te hebben. Maar ik heb er zin in dus proberen en proberen tot ik tevreden ben.
Ik wil hem uiteindelijk gaan bouwen in schaal 1:25
De afmetingen worden dan:

Lengte: 52,6 cm
Breedte 19 cm
Diepte heb ik op 8,4 cm gehouden.

Voor de mensen die zelf varen in de binnenvaart. Deze vaart vaker in de Mercurius haven te Amsterdam. Daar kwam ik hem een paar jaar geleden al tegen en had zoiets, ok die wil ik ooit gaan bouwen..

[Stephan le Sage]

Hier zijn wat foto's van de tekening..





Omdat ik geen idee er van had hoe ik nu een spanten plan moest gaan maken, heb ik het volgende bedacht.

Ik heb met OASE een romp proberen te maken. De tekening die ik had gemaakt is schaal 1:50 en dus is de romp dat ik gemaakt heb ook in deze schaal. Dit om eens te proberen een onderwaterschip te maken. Ik gebruik deze dus om de tekening verder af te maken. en eventueel kan er ook nog een malletje van gemaakt worden.

Hieronder het resultaat van een dagje creatief bezig zijn met een linieaal en een broodmes, waarna de afwerking met een stukje schuurpapier volgde.









Even de romp bij de tekening gehouden, ter controle


Even ter informatie, ik heb dit dus eerst eens geprobeerd in de schaal 1:50, uiteindelijk wordt alles vergroot naar 1:25.
Voor mezelf heb ik nu een veel duidelijker beeld van hoe de vormen onder water moeten gaan lopen

Volgende keer meer, ik bouw er niet hard aan, geduld is een schone zaak maar levert het mooiste resultaat op. De andere rede is, er zijn nog 2 andere projecten die ik aan het afronden ben

[SAVAGE35]

He, dat is leuk, vroeger vaak mee geweest toen de boot nog van GvD was.
Vaar je er zelf op?

Ga het draadje zeker volgen.

[Stephan le Sage]

Hallo,

Nee ik vaar hier zelf niet op, kom hem wel meer tegen als ik bij mijn ouders aan boord ben. Vind het persoonlijk wel een mooie boot, vandaar dat ik deze wilde bouwen. Niet standaard te noemen en het model spraken mij aan. En de kracht die in het beestje staat, ook behoorlijk

dankje

[Baggeraar]

Hoi Stephan, leuk zo'n nieuw project.
Zal overigens wel een stuk wiebeliger zijn dan je vrachtschepen, zo'n eierdopje.

Staat weer bij de abo's.

[koentjuh1990]

Mooi projectje!!

Mijn sleper is ook in deze schaal dus ik volg haar!!

Wel een goed idee dat oase!! Wilde nog een romp van een Amsterdammer of een opduwer maken maar hier mee kan dat uitstekend!!

[Roaldo]

mooi projectje, leuk om te zien!

[Stephan le Sage]

Heren,

Allemaal al bedankt , het is nog een begin stadium. Met andere woorden ben nog van alles aan het uitzoeken hoe en wat, maar probeer zoveel mogelijk te delen hier, iedereen baat bij naar mijn mening

@ Harm

Het is zeker wat anders dan mijn vrachtschepen, zal ook wel wennen worden haha. Hoe groot je hem ook bouwt (1:25) het blijft een klein bootje ten opzichte van mijn schepen, maar dat zal de pret niet drukken en een uitdaging wordt het zeker

@ Koen

als je een romp van oase maakt, ben er heel voorzichtig mee, het deukt al als je er naar kijkt haha. Het is wel erg goed te lijmen met huis tuin en keuken lijm trouwens. Ben me nu nog eens aan het bedenken of ik er nog wat mee kan doen om het eventueel steviger te maken. Al is het maar een modelletje.
Stiekem wil ik hem ook wel bouwen in 1:50 maar dan als plank modelletje. Al is het maar om te zien of alles een beetje klopt van mijn tekening. Het begin is er..

[koentjuh1990]

Ik probeerde eens een opduwertje van ongeveer 5 meter te maken in deze schaal maar dat is ook klein hoor!

Ben zeer benieuwd wat je hier van gaat maken!

[ISOLA2]

Met delftship kan je als je een zij en bovenaanzicht hebt gemakkelijk een spantenplan maken, als je het toch op het zicht doet dan een half schip gebruiken om de spanten te tekenen dan krig je een symetrisch schip

[SAVAGE35]

WATER LADY

[Bart Cornet]

Ik ga hem volgen, alles wat jij tot nu toe gebouwd hebt ziet er geweldig uit, dus dit beloofd wat!
Met welk programma heb je de tekeningen gemaakt? Ze zien er namelijk zeer knap uit!

Bart

[Watergeus]

Ik had dus willen zeggen:"Is dit niet een zusterschip van de Otter van de EBS?".
Maar dit was dus de Otter van de GEM.
Heb je voor de tekeningen al bij de originele werf geïnformeerd? Zal misschien lastig worden want volgens mij is dit nu een jachtwerf geworden.

Is het misschien een idee om de oase te verzadigen met verdunde lijm waardoor het wat steviger wordt?

Succes met de bouw ik zal het in de gaten houden.

[Stephan le Sage]

@ Watergeus

Het is inderdaad de Otter, heb er nog een oude foto van gevonden.

Dat is inderdaad een jachtwerf tegenwoordig. Maar ze hebben nooit terug gereageerd. Van Slooten Group, waarvan ik tegenwoordig is, heb ik ook al eens benaderd, die vonden het wel leuk dat ik haar ging bouwen maar verder konden ze mij niet meer helpen dan alleen met foto's.

Achja, zelf hobbiën aan het voorwerk heeft ook zijn voordelen. En geeft me hier en daar ook wat vrijheid haha.

Wat het oase betreft, dat ga ik me nog eens uit proberen, heb nog wat rest stukken, eens verschillende dingen proberen, zo kom je er pas achter.

@ Bart
Allereerst dank je wel . Ik heb de tekeningen gemaakt met Adobe illustrator, Daarna pdf's ervan gemaakt. heb tot nu toe 6 vellen, hierbij moet dus nog een spantenplan bij.

@ Isola
Daar heb ik ook al eens over nagedacht, maar ik werk op een apple, en ik meen dat dat niet ging werken. Nu ben ik ook al zover dat ik een redelijke bouwtekening heb, dus de spanten zal met een beetje proberen ook wel goed moeten komen.

[ISOLA2]

Delftship heeft inderdaad geen free download voor apple, wel de pro. versie. Is ook de rede dat ik bij windows ben gebleven toe ik een jaar geleden een nieuwe PC kocht. Als het te erdoen was zou ik de pro. versie kopen en met linux gaan werken Win 7 loopt regelmatig vast en somige oudere prog werken ook niet meer
