Standaard 'how to' : maken van een DAF grille

Hallo allemaal,

Ik zal proberen om uit te leggen hoe ik m'n grille gemaakt heb. Er zijn misschien meerdere manieren om de grille te maken , en niet iedereen zou het misschien op deze manier doen , maar aldoende leert men zal ik maar zeggen

Ik gebruik zelf polystyreen platen van een onbekend merk wat bij veel modelbouwzaken te koop is. Deze hebben een sticker er op zitten met de naam 'polystyrol' maar dat is hetzelde als polystyreen zover ik heb kunnen terugvinden.

De plaatjes zijn er in de maat 25x50 cm en de diktes 0,5 / 0,75 / 1,0 / 1,5 en 2,0mm wat ik tot nu toe gezien heb en kosten maar een paar euro.
Click the image to open in full size.

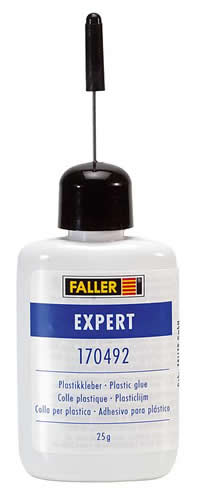

Als lijm gebruik ik 1 van deze 2 merken. Maar er zullen er ongetwijfeld meer zijn die hetzelfde doen.
Click the image to open in full size.Click the image to open in full size.

Daarnaast gebruik ik profielen van Evergreen voor in dit geval dwarslatjes te maken.
Click the image to open in full size.

Om te beginnen heb ik de tekening op ruitjespapier over getekend , maar eigenlijk kan je dit beter op dun karton doen omdat je deze dan goed als 'aftekenmal' kan gebruiken.

Vervolgens 4x de vorm uit 2 mm plaat gesneden
Click the image to open in full size.

Daarna heb ik de bovenste laag en de onderste laag precies op maat gesneden aan de binnenkant.

De tussenliggende lagen komen daar ongeveer tussenin qua maat.
Click the image to open in full size.

Vervolgens de lagen op elkaar gelijmd (had wat netter gekund )
Click the image to open in full size.

Vervolgens heb ik al het materiaal tussen de bovenste en onderste laag schuin (ongeveer 45 graden) weg gesneden en gevijld om er vervolgens een laag van 0,5mm plaat overheen te plakken.

Helaas ben ik vergeten een foto hiervan te maken maar het rode vlak geeft een idee wat ik bedoel.

Ik heb eerst een hoek van 45 graden in de polystyreen plaat gevouwen/gerold en toen vervolgens met veel passen en snijden het plaatje er in gelijmd.

Al het overtollige materiaal vervolgens weg gesneden aan de voor en achterkant.
Click the image to open in full size.

Na de 2e helft er in te hebben gemaakt zag de grille er zo uit:
Click the image to open in full size.

Vervolgens heb ik met karton de horizontale koelribben op maat gemaakt , overgetekend op polystyreen, uitgesneden en er in geplakt.

Toen alles droog was heb ik de grille aan de achterkant op 2 plekken verticaal ingezaagd met een grote ijzerzaag en verstekbak en er 2 latjes Evergreen van 0,75 mm ingeplakt.

Als je dit zo doet dan passen de stripjes precies in de gezaagde sleuven.
Click the image to open in full size.

Hierna heb ik de bovenkant van de grille rond geschuurd en omdat er bij de echte grille een verhoging rondom de grille zit heb ik een laag van 0,5mm genomen , precies uitgesneden en aan de bovenkant om de ronding heen geplakt.
Click the image to open in full size.

Als je dan alles een beetje geschuurd hebt dan eindig je , als alles goed is gegaan , met dit:
Click the image to open in full size.

Ik heb bij deze grille ook nog een latje er in geplakt waar straks het aluminium randje in komt.

Ik hoop dat jullie er iets aan hebben

Als jullie ideeen hebben hoe iets beter kan dan hoor ik het graag , want het is 1 groot leerproces

Groet,
Marcel
