xf euro 6 op butget haakarmchassis

[Peter van Rijnsbergen]

Nu maar even 2 projecten samen.

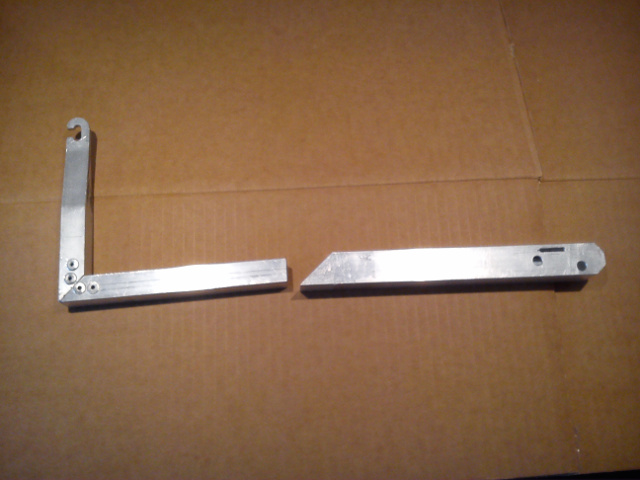

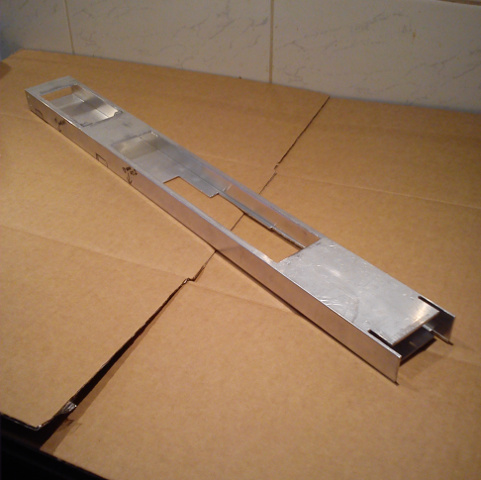

Het haakarmchassis klopt redelijk op de tekening. Ik ben nu al een aantal dingen tegen gekomen die niet kloppen. Zoals het systeempje dat ik had bedacht voor het vergrendelen van de arm bij het kiepen of afzetten, zal niet kunnen werken. Ook het draaipunt van de hoofdarm met de afgeschuinde kanten loopt niet lekker. Nouja is gewoon fout.

Ook de asophanging zal lowbutget gaan worden.
De vering gemaakt gaan worden een oude bladhark.
De bevestigingspunten worden gemaakt van 1mm aluminium plaat
En omdat het een klassieke 8x4 wordt moeten de voor assen ook kunnen gaan "pendelen" ook deze delen hiervoor worden zelf gemaakt

Groete peter



[jeroenz]

lekker bezig peter, staat de haakarm niet beetje ver van de cabine of lijkt dat maar zo?



[Peter van Rijnsbergen]

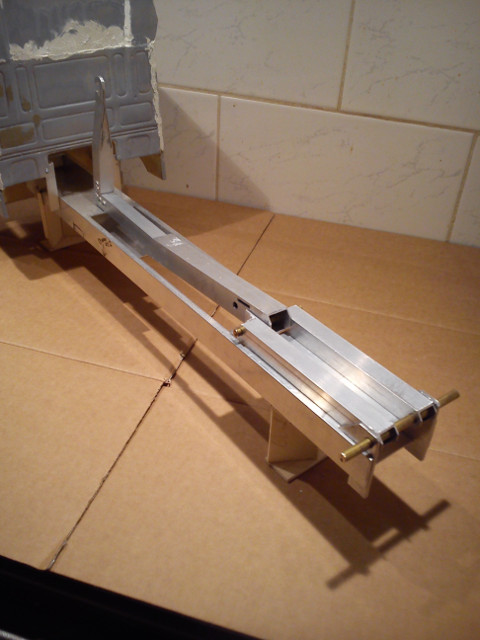

Als de spindel in de arm zit kan die verder uitgeschoven tot 1cm vanaf de cabine
Dat lijkt me dichtbij genoeg. Zeker met de toekomstige luchtinlaat



[Peter van Rijnsbergen]

Hoi
Het bouwen van de haakarm is uiteraard ook om de fouten in de tekening te vinden. Een van de punten is dat de haak en het chassis niet lekker passen

De oplossing zit op 2 vlakken in de arm en het chassis

In het chassis twee kleine sparingen gemaakt.

De vorm een beetje aangepast.
Nu kan de opening van de haak iets lager dan de bedoelde 11cm komen.

Daarnaast zitten de container dragers al aan het chassis

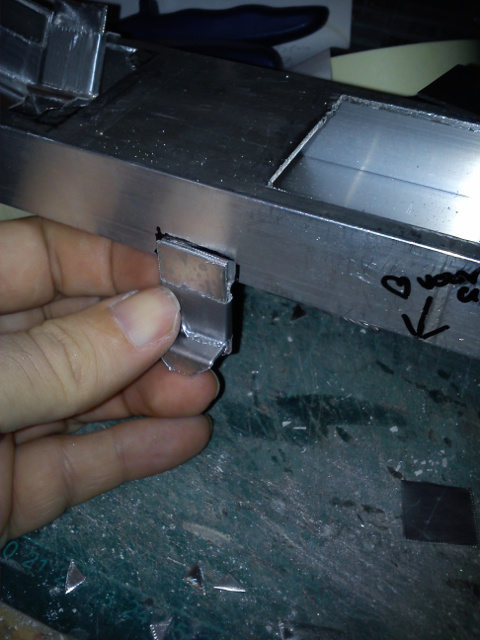

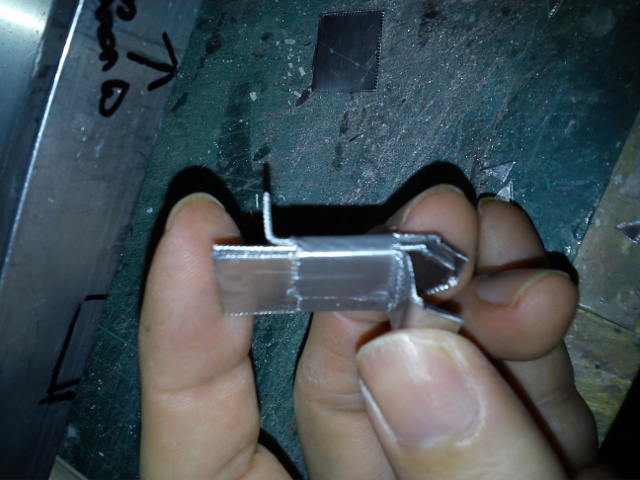

En zitten de vaste delen van de voorwielophanging nu aan het chassis

De bladveren zijn gemaakt van 2 pennen van een oude bladhark
En uiteraard volgen er meer foto's van de verdere bouw



[Peter van Rijnsbergen]

ook even met de cabine bezig geweest.
ik kreeg te horen dat de grill scheef is. en inderdaad met een blokhaak en een lichtbron erachter is er een enorme kier.
de schuifmaat leert dat er tussen de linker en rechterkant tussen de bovenzijde van de grill en de onderzijde van de "alu inzetplaat" 0.35mm verschil zit. en van de onderzijde van die zelfde plaat. tot de onderzijde van de grill 0.4mm.

dus ja hij is scheef. maar het is geen machinaal gemaakt product. zoals ik hem vooraf had laten weten

en is het te zien?

groete Peter



[Cor]

Ziet er goed uit



[ArjanN]

Gaat je hem zondag bekijken met de leden vergadering



[Peter van Rijnsbergen]

hij zal vast ergens in een hoekje staan.



[Bv3l]

ook even met de cabine bezig geweest.
ik kreeg te horen dat de grill scheef is. en inderdaad met een blokhaak en een lichtbron erachter is er een enorme kier.
de schuifmaat leert dat er tussen de linker en rechterkant tussen de bovenzijde van de grill en de onderzijde van de "alu inzetplaat" 0.35mm verschil zit. en van de onderzijde van die zelfde plaat. tot de onderzijde van de grill 0.4mm.

dus ja hij is scheef. maar het is geen machinaal gemaakt product. zoals ik hem vooraf had laten weten

en is het te zien?

groete Peter

Hoi Peter,

Als je dit kan dan ben je pas een echte modelbouwer, en een foutje is dan geen enkel probleem. Het wordt vaak een probleem van anderen, die niets zelf ondernemen, toch........

Petje af, voor zo'n mooi resultaat.
