3D printer stand van de huidige techniek

de nieuwe extruder kop werkt nu goed.
aan gezien ik toch regelmatig het pla strip heb ik besloten een ander ont werp te gaan bouwen.
de 3mm pla met een 0.34 norsel daar komt flink wat druk bij kijken van daar de nieuwe bouw.
om te testn heb ik eerst maar een test ont werp gemaakt.
stalen as gedraait en daar op 1/8 draad getapt puur on dat dit fijn draad is en niet zo diep is.
mesing lagers van wegen de druk die er op komt en wat loop wielen gedraait .
10mm verplaatsing is 10 omwentelingen.
foto`s zegen meer en een filmpje.



kan je uitleggen wat dit ding precies doe en werkt?

Cor



Het print materiaal is die zwarte dropveter. Dat is kunstof. Dit onderdeel duwt het print materiaal via de schroefdraad door de houder. De 3 wielen achter het draad gelijden het kunstof.



ah .. ok, ik dacht dat het materiaal vloeibaarder zou zijn en door buisjes geleid zou worden.



weer flink wat getest.
20 kilo trekt i met gemak.
volgende probleem nema 17 met vertraging trekt het niet erg jammer.
nema 23 1 op 1 trekt het ook niet weer erg jammer.
ik wil nog proberen of nema 23 met vertraging werkt maar krijg me twijfels of dat gaat lukken want het kost flink wat kracht.
misschien haal ik een loop wiel er uit dat scheelt al en blijft sterk zat want 20 klilo is wel erg veel.



Michel,

Mag ik vragen wat je bedoel met NEMA 17 en 23. Want Al's ik het goed heb zegt dit niks over hoe sterk doze motor is. Dit geeft Allen maar de flens connection Alan van de motor.



nema 17 vs nema23 is voornamelijk de afmeting.
echter hoe groter de motor hoe sterker die is.



Om je even een voorbeeld te geven ik weet dat er een NEMA 23 stepper motor bestaat van 4.1 Nm / 580 oz-in. Dat is een sterk motortje. Kost hier rond de $60



nema 17 is 0,5ncm en de nema 23 is 1 nm
ik zit ook met de drives 24 volt nu en 2 amp max.
met de vertraging op de nema 23 kom ik op 4 kilo de meter als dat niet werkt dan weet ik het niet meer.

we zijn druk in de weer met een niuw ontwerp .
je moet ook rekening houden dat het nog wel in span baar is en niet te hoog is voor de freesbank en dat de frees lang genoeg is en wat al niet meer.
lastig bouw werkje al steld het niets voor.



nema23 1Nm? hmm dat is wel een hele lichte uitvoering mijn nema 23 op de cnc machine is 3Nm.



Het zal wel het jaar van de vloeistof printer worden. FDM is leuk, maar als je een beetje precisie wil dan heb je andere processen nodig.

Nieuw open source alternatief is nu op kickstarter gestart: B9Creator - A High Resolution 3D Printer by Michael Joyce — Kickstarter

Ben benieuwd of, zodra het project af is, je ook echt bouwtekeningen online kan vinden.



denk dat het prijstechnisch voor hobbyisten niet interessant is 3000 euro+.



Gezien de prijs is het inderdaad momenteel minder interessant om te beginnen. Echter, zo begon FDM ook. Hoe meer initiatieven er komen hoe lager de prijs zal worden.

Het belangrijkste is dat er nu wat doorbraak lijkt te zijn in de samenstelling van de vloeistof waardoor het betaalbaarder wordt.



altijd weer afwachten ik ben voor een krappe 500 euro ingestapt in de 3d printer met abs/pla printe.



hoe zit het met de sterkte van het matriaal.
ik weet hoe het werkt maar heb geen id in welke hoek kwa kunstof het zit.
is het hard flex bros heb geen id zou daar wel wat meer over willen weten mijn printer is goed om te bouwen voor dit doel.



Kunststof: http://b9creator.com/B9R1Red.htm
Volgens opgaaf: shore D 70. Als ik dat opzoek, kom ik hier uit. Bijna net zo hard als HDPE dus. Niet verkeerd.



Yep, net wat harder dan ABS dat veel wordt gebruikt voor FDM: dat is Shore D, 68. Al heb je natuurlijk kans, doordat je laagjes op elkaar legt met FDM dat FDM wat zwakker is.

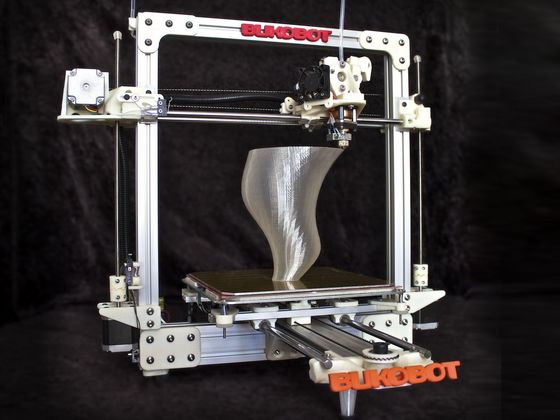

Bukobot, open source 3D printer
www.deezmaker.com

Betaald d.m.v. crowd funding via www.kickstarter.com
Bukobot 3D Printer - Affordable 3D with No Compromises! by Diego Porqueras - Kickstarter

Vliegtuigen printen in dit draadje
[vid] 3D printed flying model airplane - MBF



SK3Dprinter Replicator

SK3Dprinter Replicator XYZ 3-Axis 3D Makerbot Reprap Printer LCD Display(Standard Pakage) $838.79 Free Shipping @GoodLuckBuy.com

Kwam toevalig deze tegen voor de geinstreseerden er staan meer versies op de site

Jan



dat is eem slechte printer puur om dat het niet stabiel is.
