aansluiten zijverlichting tamiya trailer

hallo allemaal,

ik ben arjan een modelbouwer in hart en nieren,
ik ben nieuw hier heb het pas ontdekt, maar zie dat ik hier veel hulp kan krijgen met de bouw van scania R500 met kastentrailer van tamiya.

ik ben op dit moment met de kastentrailer bezig met de verlichting, ik wil graag meerdere ledjes aansluiten op de trailer, maar ik kan deze niet aansluiten bij de hoofdkabel van tamiya zelf.
kan iemand mij uitleggen hoe ik meer ledjes aan kan sluiten.

alvast bedankt voor jullie tijd en moeite.

groeten



[mod]
Topic verplaatst, dit is geen bouwverslag.
[/mod]



Hallo hoefnagels,

dan moet je eerst even wat meer info geven.

• Hoe wil je die verlichting gaan schakelen, op afstand of op de trailer zelf. Indien op afstand zal je een multiswitch module nodig hebben en een vrij kanaal op de zender.
• Je geeft aan een Tamiya stekker dus de rijspanning zal ongetwijfeld 7,2V zijn wat belangrijk is i.v.m. de serie/parralel schakeling van de leds. Gaje er te veel na elkaar monteren krijgen ze niet voldoende spanning en zullen ze dus niet gaan branden.

Er zijn software tooltjes beschikbaar waar je het aantal leds, de kleur ervan (belangrijk i.v.m. de spanning) zo kan invoeren. De uitkomst zal resulteren in een schakeling van een aantal leds met een voorschakelweerstand.

Ook de maximale stroom door de schakeling is belangrijk i.v.m. het te leveren vermogen van de e.v.t. multiswitch uitgang.

Gr.
Raymond.



Hallo Raymond.

Ik wil ze vanaf de trailer schakelen. Wat je verder bedoeld snap ik niet sorry daarvoor maar dat is nieuw voor mij.

Gr Arjan



voor zij verlichting zou ik ze in serie gaan zetten. Dan links en rechts aparte serie en die kant je dan bij de schakelaar weer bij elkaar brengen.
hier heb ik een klein simpel voorbeeltje hoe je dat doe



hey jeroen bedankt hier kan ik wat mee, ga het proberen.



hoi

bij in serie schakelen van leds heb je kans dat ze niet allemaal even hard branden.

alles leds parallel zetten met elke led een eigen weerstand.



ik heb beide geprobeerd maar krijg niet meer dan 3 ledjes aan het branden, ik snap er niets van, maar vind het een uitdaging om te zoeken tot ik het weet:n00b:



Je kan ook kaar 3ledjes aansluiten per x op 7,2 volt



MIschien heb je aan dit on-line programma iets?

LED series parallel array wizard

Zo zijn er nog meer te vinden op het net b.t.w.

Groeten Leon.

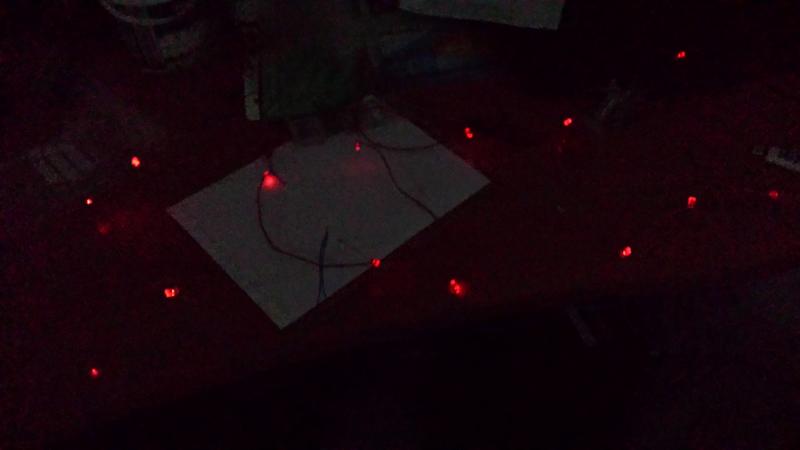

hallo bedankt voor jullie hulp het is gelukt, foto volgt.



ziet er goed uit



dankje ,

ben nou aan het wachten op de stickers.
ik wil ook nog het bouwverslag er op zetten morgen.



Ik ben een eigen aanhanger verlichting aan het maken. Ik gebruik op de truck een mfc-01 met orginele bekabeling. Nu heeft de vorige eigenaar de stekker op de truck eraf geknipt. Ik heb alleen dit deze kabel voor de trailer aansluiting. Nu ga ik gebruik maken van een data stekker, maar dan moet ik wel weten wat de kleur waarvoor is. Kan iemand mij daarmee helpen?



Dat wordt puzzelen met een led en weerstand, aansluiten op de MFC en dan de verlichting aan en kijken bij welke draden de lad gaat branden.



Als ik dan plus en plus heb?



Probeer deze volgorde maar eens:

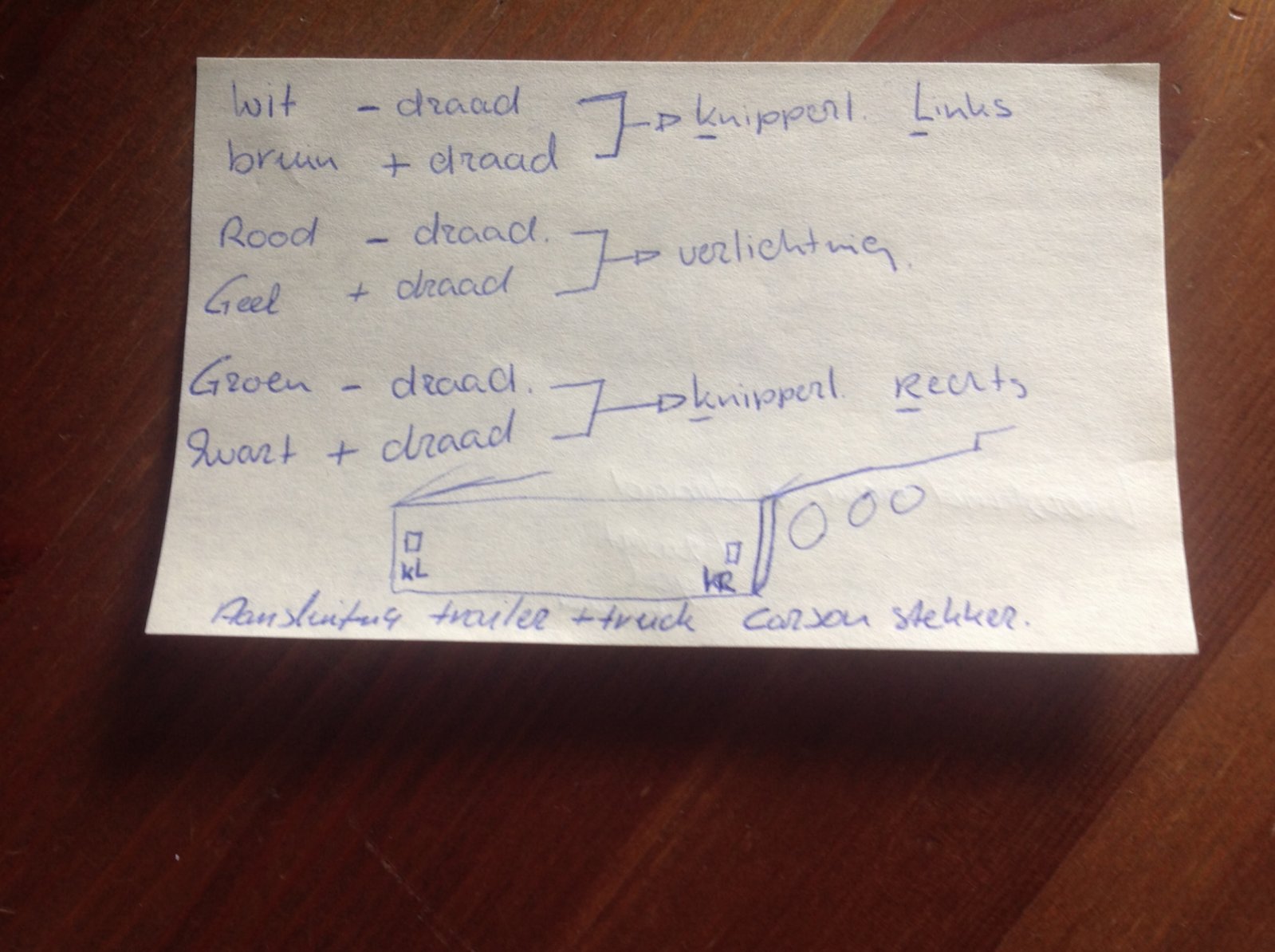

JHMA36(2) bedankt. Even uitgezocht en dit is het resultaat.
