Alles over de Stroep en aanverwanten

Dju Marten is die Harm toch aan het mee lezen zekers hahahahahahaha

mag hoor Harm en als je aan/opmerkingen hebt horen we het graag

gr raf



Hahaha, mot kunnen Raf ;-)
Ik vermoed, dat Harm ook wel wat uurtjes in dit soort materie heeft gestoken.

Ook even een update...:
Vandaag eens bezig geweest, om een simpele PPM encoder te maken en dat lukte eigenlijk vrij rap.
De voorgeschreven software was met wat finetuning direct werkend.
Met deze encoder, kan ik in totaal 8 potmeters/schakelaars aansluiten en de PPM uitgang op een ontvanger met DSC,
of een PPM based zender module en uiteindelijk ook met een 4017 ic.
Dat laatste geval, daar zal ik dan nog wel een extra uitgang voor moeten reserveren, zodat ik daarmee de Reset functie kan aanspreken.
Dit ga ik vanavond nog eens even proberen.

Met de ontvanger werkt het overigens prima en vermoedelijk ook met een Jeti zender module



ha das goed nieuws
dus eigenlijk zijn we dan van de zender functies verlost en kan er software matig meer en beter geschakeld worden
gr raf



Ja Raf, dat geeft zeker weer wat meer opties ;-)

En inmiddels ben ik ook weer wat wijzer geworden... (kan dat dan nog ?...)
Blijkbaar wel

Maar goed, ik heb zojuist de 4017 ic erop aangesloten en heb nu 8 keurig werkende servo uitgangen
Qua stabiliteit kan ik nog niks zeggen, daar ik niet zo 1,2,3 8 servo's kan aansluiten.

De PPM encoder doet nu in elk geval wat die doen moet en met een simpele jumper, kan ik eventueel nog het PPM signaal inversen.
Dit word dan via de software omgegooid.
Al met al weer een lekker dagje kunnen testen, met goede resultaten tot zover

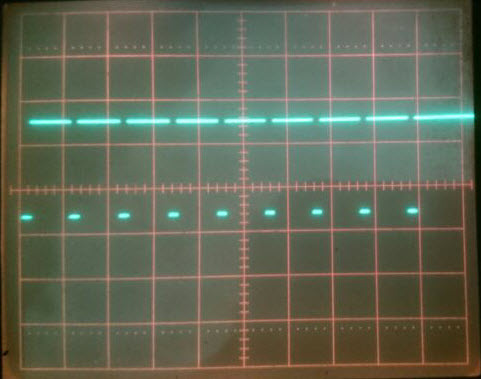

Oohja, hier nog een Scoop prinscreen, van de PPM uitgang:



ja ik had echt geen tijd dit weekeinde maar ik zal eens door geven wals ik er maandag eventueel aan kan beginnen wat ik hier uit krijg
dus pulsen ???? zien er bij mij anders uit maar dat kan aan de scoop liggen

gr raf



Hoi Raf,

Laat het maar weten, zodra je meer weet.
Ben nu wel benieuwd, wat het verschil dan tussen jouw en mijn gemeten pulsen zijn.

Mijn gemeten PPM uitgang, is vanuit een PIC 16F1825 en ziet er mooi strak uit.
Ook de servo pulsen vanuit de 4017 zien er schoon uit.
Wel zal ik nog elco's moeten gaan inzetten, als power buffer.

En wellicht maak ik morgen nog een printontwerp, die ik voor de encoder en decoder kan gebruiken.
In elk geval wel voor de 4017 decoder.
Voor de encoder kan ik een bestaande print gebruiken.



marten is dat programma nog steeds in basic en waarom de swtich naar die andere processor
is die sneller dan de 628
ik heb hem nog neit bekeken hoor ik zal eens naar de pdf kijken

gr raf



ha denk het te weten deze heeft 7 analoge poorten



Inderdaad vanwege de analoge poorten en hij kan op een hogere interne clock draaien.
(maximaal tot 32Mhz)
Nu draait die op 16Mhz en dat werkt prima.

Verder heeft die aanzienlijk meer program geheugen en meerdere HPWM uitgangen.



zijn die hpwm nodig dan ???
of gebruik je die om de servo impulsen te genereren
gr raf



Niet nodig voor dit project, maar wel voor andere projecten.
Zoals de Schottel servo sturing en zo zijn er nog wel meer ;-)

Vandaar de keuze voor de type, daar hij veelzijdig inzetbaar is.



2 eccp en 2 cpp modulles



ha ja dacht het al
normaal een deel pot funcies denk ik wat programma aan gaat
maar niet alle kanalen moeten variabel zijn
er zijn ook schakel kanalen nodig voor BV verlichting of de gps te starten
reset van Bv de diepte regelaar
gr raf



Met een analoge poort, kun je middels een drie-standen schakelaar met twee weerstanden, meerdere functies uitvoeren.
Net zoals een normale zender.
Hoog-Midden-Laag stand.

(voor een schakelaar, is er nog maar één weerstand extra nodig, daar de interne Pull-Up weerstand ook actief is!)



het word dan een pot met maar 3 standen
+ midden - en das best te doen

ben nu moe en ga slapen want morgen er terug vroeg uit

gr raf



Haha

Maar een potmeter is voor die schakel functie niet nodig.
Een normale schakelaar voldoet prima.
Qua pinnen heb je dan:
(Poot-1 = GND) - weerstand 10k - (Middenpoot) - weerstand 10k - (Poot-2 = 5v)



ja weet ik maar door de vermoeidheid verkeerd gepost
eigenlijk is het wel een soort van vaste potmeter geworden (heet nog ander maar alzeimer licht
door met die 10 K weerstanden te spelen en BV een 12X1 draai schakelaar kun je zo een eenvoudige multiswitche maken
BV draaien tot stand 5 dan gaan er Bv dek lichten branden na 1 sec
lichten aan terug naar 0 draaien
navigatie lichten aan BV op stand 7 weer draaien naar stand 7 dan weer 1 sec wachten en lichten gaan aan
terug naar stand 5 na 1 sec lichten gaan uit
terug naar 0
zo kun je alles afzonderlijk bedienen en kost het geen arm uit je lijf

gr raf



Hoi Raf,

Had al zo'n vermoeden

Het meest makkelijke is een 12-standen schakelaar plus een terugverende 2-standen schakelaar.
Tussen alle pootjes inderdaad een weerstand, behalve tussen poot-6 en poot-7, daar komen twee weerstanden.
Zo weet je zeker, dat de middenwaarde niet door de schakelaar zelf word benut.

Met die 2-standen schakelaar, schakel je tussen de loper van de 12-standen en de middenwaarde.
Deze middenwaarde kun je aftappen, tussen die twee weerstanden bij poot-6 en poot-7.
Standaard stuur je naar de zender die middenwaarde uit.
Nu kun je rustig de 12-standen schakelaar op de juiste stand zetten en druk je 3 seconden op die 2-standen schakelaar.

Zo is het bedienen veel meer gecontroleerd en beschik je over 12 functies, i.p.v. 11.

En zo zijn er nog wel meer schakelingen te bedenken ;-)

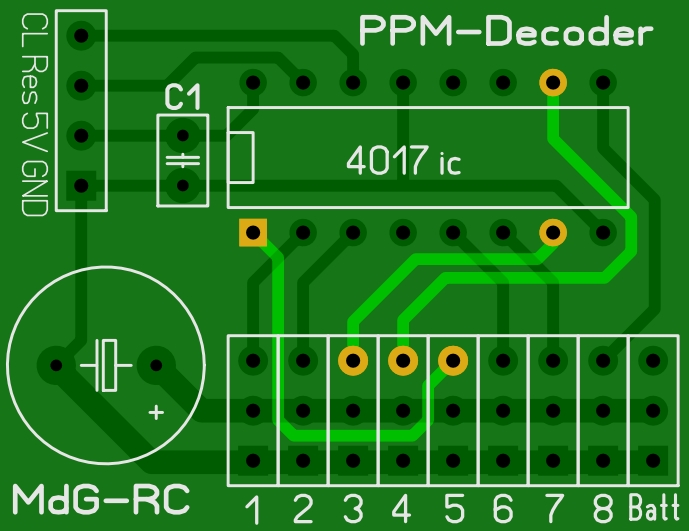

Zo, de print is inmiddels klaar en ga ik volgende week bestellen.

Formaat is: 35 x 27mm

De servo's worden door een eigen voeding gevoed, zodat de digitale kant daar geen hinder van heeft.
De 4017 krijgt zijn voeding via de digitale aansluiting.
Verder zijn alleen de Clock en Reset pinnen nodig, om de 4017 als PPM-Decoder te laten functioneren.

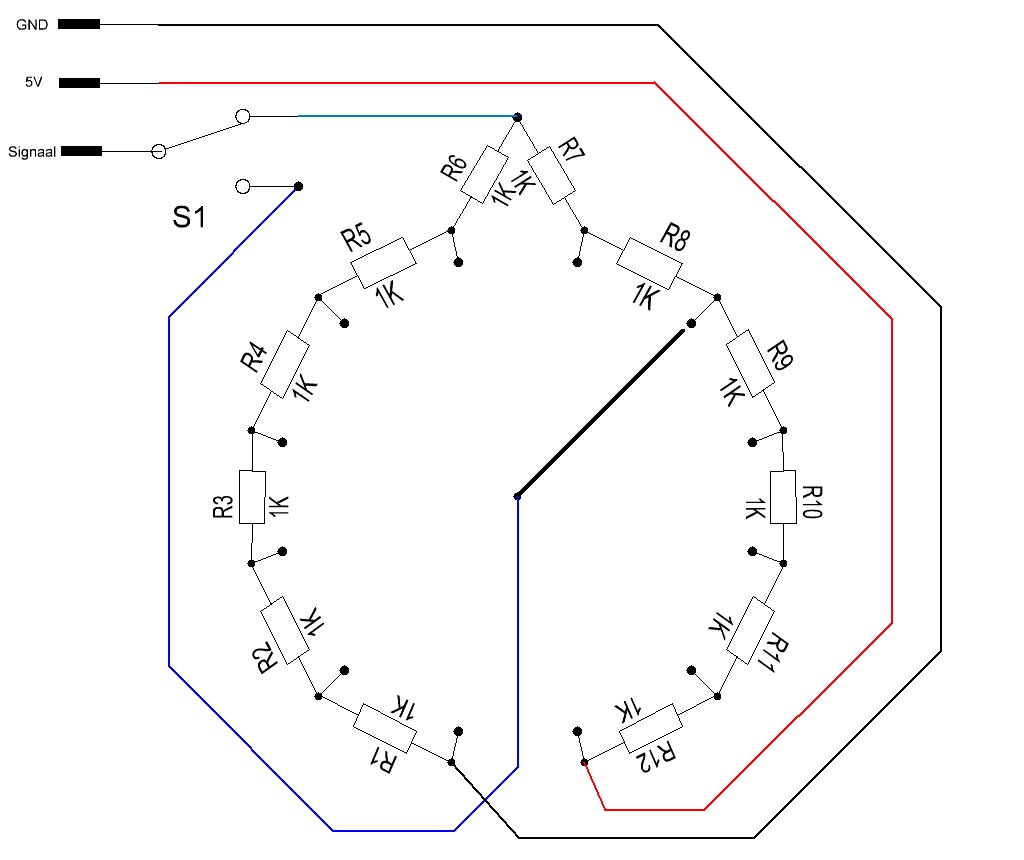

Hier een simpel schematische schets van die 12-standen schakelaar:



die + van die condensator loopt nergens naar ???
