Altijd een rottig klusje vindt ik.. Die power distributie boardjes... Oke, het is al beter dan zelf met draden te klooien zoals we dat "vroeger" deden.. Na wat uitgefikte boardjes zijn de fabrikanten er nu ook wel achter dat het toch wat beter moest. En daar is men in geslaagd... Dus we zijn al een stap voorwaarts...
Maar is voorwaarts dan ook al goed /makkelijk genoeg?
Je kent het wel, te groot, soldeert lekker makelijk maar past niet lekker in krappe ruimtes......
Te klein is wel leuk, past prachtig, maar dan laat de een soldering al los als je met de 2/3/4/5/6 bezig bent... Knijpers lijm klemmetjes enzo, werkt wel maar het blijft toch behelpen vindt ik.. Goed materiaal is het halve werk... Daar ligt het niet aan... soldeerstation, powerboardje, wat kennis, en een vaste hand,is allemaal binnen bereik...Vindt het gewoon een niet zo leuk klusje...
Die van quadframe zijn wel leuk maar ook dat is niet helemaal lekker werken vindt ik.. (zie bouwverslag van de Heavy Weight hexa) Vindt het altijd een van de minder leuke dingen bij het bouwen van multi's, en das jammer..... Er moet toch wel iets zijn waarmee het leuker word...
Was bij een zeer vriendelijke mede-modelbouwer en die gaf me een stukje 2 zijdig print met een dikke koperlaag.. Erg leuk, even met de zaag in de weer, samen met wat alu profieltjes Op deze manier een slordig maar perfect werkend tooltje gemaakt...
Ontopic:
Hoe doe ik het meestal, of ik gebruik een standaard distriboardje, of op deze manier als he tklien en compact moet:
De regelaars bundel je per 2, met een six heb je dus 3 paartjes en dan nog 1 voor de accu en een voor de andere stroom voorziening.. Totaal heb je dus 4 paartjes...
Foto's spreken voor zich denk ik...
Spul vast klemmen, niet te strak, anders scheur je de siliconen isolatie...
Eerste de ene kant doen, dan de andere kant. Beetje bijwerken, en voorzien van 2 laagjes krimpkous en , good to go!
Let wel even op het volgende:
Met dikke soldeerbout snel en deftig solderen, niet bakken en braden.. Ik heb 100wat soldeerbout gebruik. Zo'n ouderwetse kachelpook, met houten handvat. Dat gaat mirakels. Deze heb ik gekregen vna een andere modelbouwfreak... Echt super blij mee..!
Annyway:
Hoe lossen jullie dat op ? Er moet toch iets makkelijks bestaan,ook al is dit al een flinke stap voorwaarts..
andere manier, is minder draad en erg handig als je weinig ruimte hebt of strak wil werken..
Ik heb zelf even wat in elkaar geknutseld. Het is een tooltje voor het powerdistributieboard. Bestaande uit 2 plaatjes met een 4 kant gat, en deze is een stukje kleiner dan het powerdistibutieboardje. Het is gemaakt van een gecrashte Dji f550 boven en onder frameplaat. (bedankt Jan!) De onderste plaat heeft een iets groter gat met afgeronde hoeken.. (maar nog steeds kleiner dan het power bordje) zodat we hem straks zonder problemen om kunnen draaien.
Het stelt weinig voor maar volgens mij blinkt het uit in eenvoud!

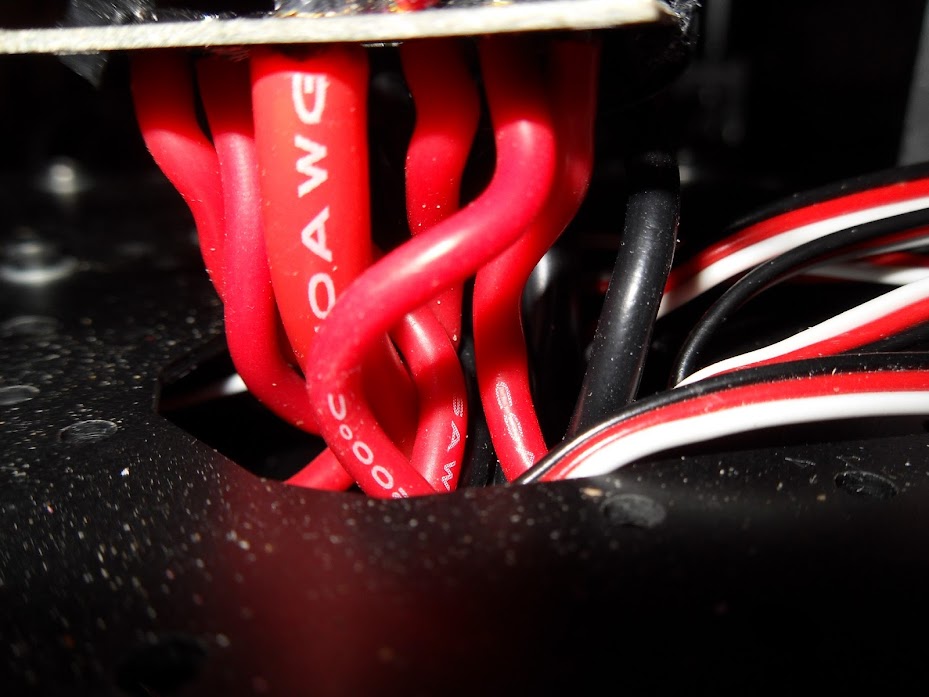

Lijn de kabels mooi uit. Ik heb gekozen om er nog een extra kabel op te zetten. Aan de enen kant komen de 2 regelaar draden, en de power kabel van de accu, aan de andere kant ook 2 regelaars draden, en een extra kabel voor straks de V-sen of andere dingen....
Ik heb dubbelzijdig tape gebruikt aan de achterkant zodat het bordje niet verschuift tijdens het uitlijnen van de kabels.
Controleer alles nog eens goed en draai de boel met BELEID vast. Je wilt niet de mantel beschadigen! Pak de soldeerbout met een voldoende vermogen...En soldeer het geheel..
Dat ging erg makkelijk!
Na afkoelen kunnen we kijken hoe het heeft uitgepakt.... Meer dan prima
Straks zien we er toch niets meer van
Tijd voor het mooie tooltje... Lijn alles goed uit en niet te strak aan draaien! Tip: Gebruik wer wat dubbelzijdig tape om verschuiven te voorkomen.
Let ook hier weer op dat de accu draad en de andere powerkabel voor v-sen fpv, etc ook nog bij de regelaardraden moet. Houd dezelfde volgorde aan zodat alles mooi symmetrisch word....
Daarna isoleren, klaar...
Maar is voorwaarts dan ook al goed /makkelijk genoeg?
Je kent het wel, te groot, soldeert lekker makelijk maar past niet lekker in krappe ruimtes......
Te klein is wel leuk, past prachtig, maar dan laat de een soldering al los als je met de 2/3/4/5/6 bezig bent... Knijpers lijm klemmetjes enzo, werkt wel maar het blijft toch behelpen vindt ik.. Goed materiaal is het halve werk... Daar ligt het niet aan... soldeerstation, powerboardje, wat kennis, en een vaste hand,is allemaal binnen bereik...Vindt het gewoon een niet zo leuk klusje...
Die van quadframe zijn wel leuk maar ook dat is niet helemaal lekker werken vindt ik.. (zie bouwverslag van de Heavy Weight hexa) Vindt het altijd een van de minder leuke dingen bij het bouwen van multi's, en das jammer..... Er moet toch wel iets zijn waarmee het leuker word...
Was bij een zeer vriendelijke mede-modelbouwer en die gaf me een stukje 2 zijdig print met een dikke koperlaag.. Erg leuk, even met de zaag in de weer, samen met wat alu profieltjes Op deze manier een slordig maar perfect werkend tooltje gemaakt...
Ontopic:
Hoe doe ik het meestal, of ik gebruik een standaard distriboardje, of op deze manier als he tklien en compact moet:
De regelaars bundel je per 2, met een six heb je dus 3 paartjes en dan nog 1 voor de accu en een voor de andere stroom voorziening.. Totaal heb je dus 4 paartjes...
Foto's spreken voor zich denk ik...
Spul vast klemmen, niet te strak, anders scheur je de siliconen isolatie...
Eerste de ene kant doen, dan de andere kant. Beetje bijwerken, en voorzien van 2 laagjes krimpkous en , good to go!
Let wel even op het volgende:
Met dikke soldeerbout snel en deftig solderen, niet bakken en braden.. Ik heb 100wat soldeerbout gebruik. Zo'n ouderwetse kachelpook, met houten handvat. Dat gaat mirakels. Deze heb ik gekregen vna een andere modelbouwfreak... Echt super blij mee..!
Annyway:
Hoe lossen jullie dat op ? Er moet toch iets makkelijks bestaan,ook al is dit al een flinke stap voorwaarts..
andere manier, is minder draad en erg handig als je weinig ruimte hebt of strak wil werken..
Ik heb zelf even wat in elkaar geknutseld. Het is een tooltje voor het powerdistributieboard. Bestaande uit 2 plaatjes met een 4 kant gat, en deze is een stukje kleiner dan het powerdistibutieboardje. Het is gemaakt van een gecrashte Dji f550 boven en onder frameplaat. (bedankt Jan!) De onderste plaat heeft een iets groter gat met afgeronde hoeken.. (maar nog steeds kleiner dan het power bordje) zodat we hem straks zonder problemen om kunnen draaien.
Het stelt weinig voor maar volgens mij blinkt het uit in eenvoud!
Lijn de kabels mooi uit. Ik heb gekozen om er nog een extra kabel op te zetten. Aan de enen kant komen de 2 regelaar draden, en de power kabel van de accu, aan de andere kant ook 2 regelaars draden, en een extra kabel voor straks de V-sen of andere dingen....
Ik heb dubbelzijdig tape gebruikt aan de achterkant zodat het bordje niet verschuift tijdens het uitlijnen van de kabels.
Controleer alles nog eens goed en draai de boel met BELEID vast. Je wilt niet de mantel beschadigen! Pak de soldeerbout met een voldoende vermogen...En soldeer het geheel..
Dat ging erg makkelijk!
Na afkoelen kunnen we kijken hoe het heeft uitgepakt.... Meer dan prima
Straks zien we er toch niets meer van
Tijd voor het mooie tooltje...
Lijn alles goed uit en niet te strak aan draaien! Tip: Gebruik wer wat dubbelzijdig tape om verschuiven te voorkomen.Let ook hier weer op dat de accu draad en de andere powerkabel voor v-sen fpv, etc ook nog bij de regelaardraden moet. Houd dezelfde volgorde aan zodat alles mooi symmetrisch word....
Daarna isoleren, klaar...
