Bart's schaal avontuur

Discussie in 'Schaalhelikopters' gestart door Bartvd, 27 sep 2014.

  1. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Hallo,
    Ik heb nogmaals geknutseld aan de jetranger. Het wordt nl. Stilaan tijd om de cockpit vorm te geven. Eerst heb ik alle onderdelen, die tot nu toe verspreid in de helie hingen ( esc en ontvangers e.d), a1n het mechaniek bevestigd zodat er niets meer in de cockpitruimte zit.

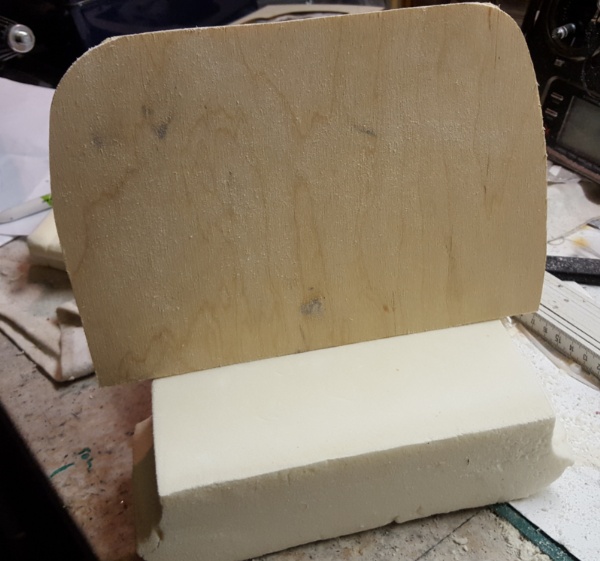

    Dan heb ik een tussenschot en het onderstel v.d. stozlen gemaakt:

    Dit laatste uit een blok isolatieschuim.
    Vervolgens heb ik geprobeerd om een stoel te maken.

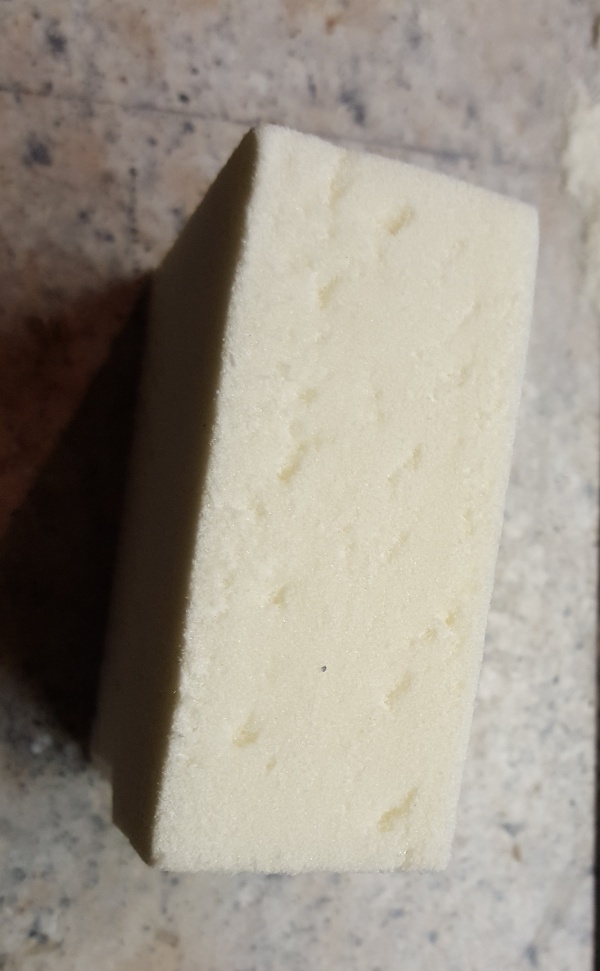

    Eerst een ruw blokje schuim:

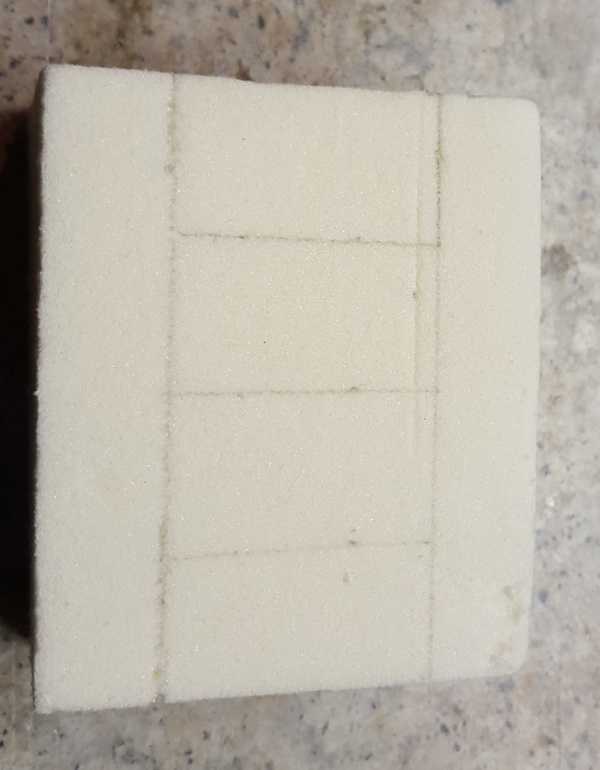

    Dan lijntjes tekenen:

    En dan met een vijl zachtjes bewerken:

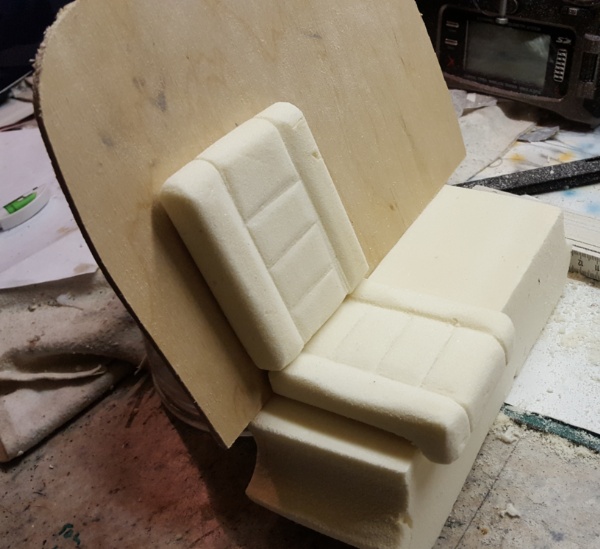

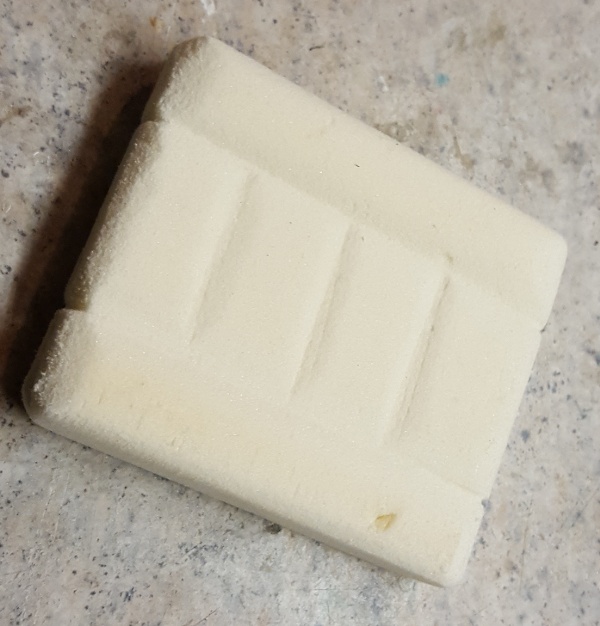

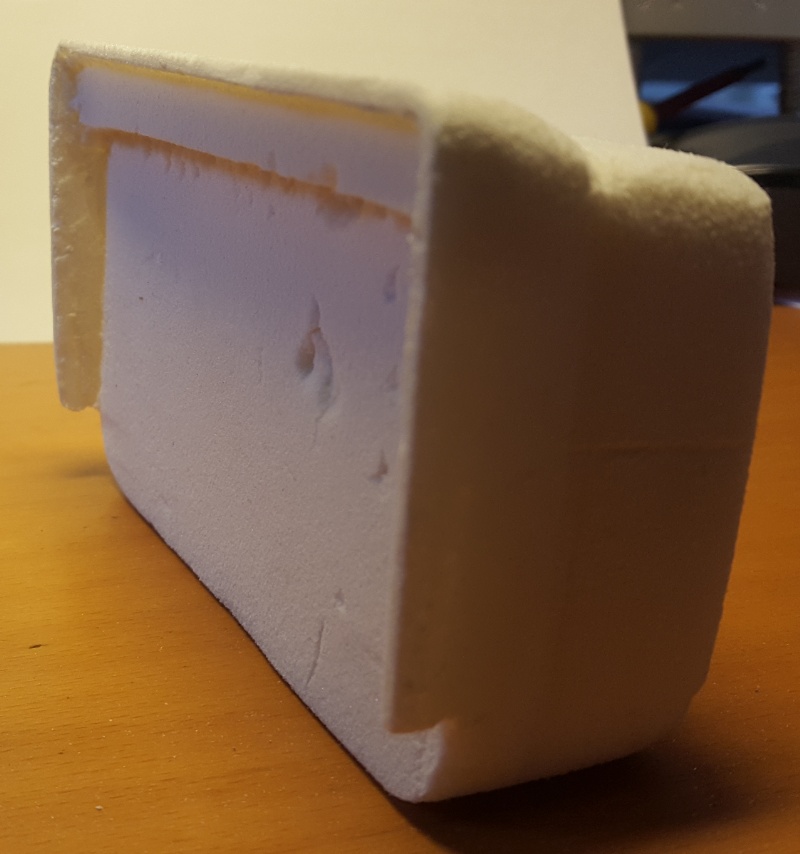

    Nog een rugsteun erbij en je krijgt dit:

    Nu nog een zelfde stoel voor de andere kant maken en dan kan de verfpret beginnen...

  2. guyken

    guyken

    Lid geworden:
    25 mei 2009
    Berichten:
    2.676
    Locatie:
    belgium
    Kijk wie er hier terug is , fijn Bart . :bye:

  3. brutus

    brutus Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    17.693
    Locatie:
    Oldeberkoop
    En met mooie stoeltjes, mag gezegd worden!

  4. Blue Bird

    Blue Bird

    Lid geworden:
    28 jan 2007
    Berichten:
    1.777
    Locatie:
    Kalken
    Knap handwerk, die stoeltjes.

  5. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Bedankt voor de reacties.
    Dat geeft weer zin om verder te doen.

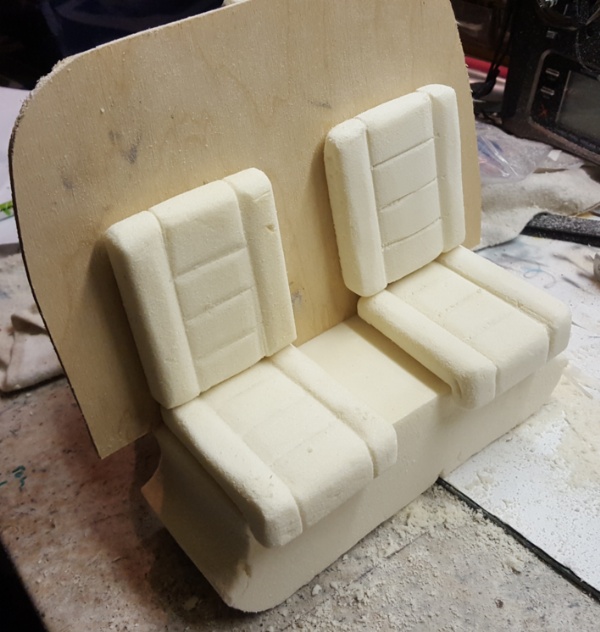

    En ziedaar stoel nr 2:

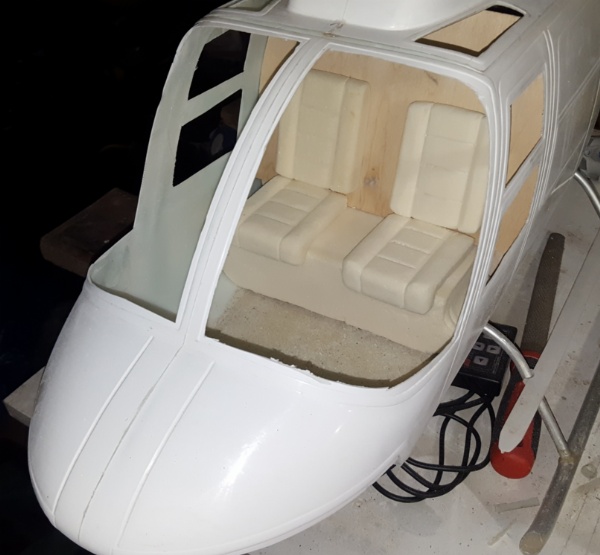

    Dan even ruwweg de ramen van de cockpit open gemaakt voor een dryfit:

    Heli-Uwe, MDM en PoweRotoR vinden dit leuk.
  6. brutus

    brutus Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    17.693
    Locatie:
    Oldeberkoop
    Daar hoef je je bepaald niet voor te schamen, Bart!

  7. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Hallo,
    Nog eventjes een beetje tijd genomen voor de Jetranger.
    Deze keer: het instrumentenpaneel.
    Na het succes van de stoeltjes heb ik verder gedaan en een instrumentenconsole gemaakt:

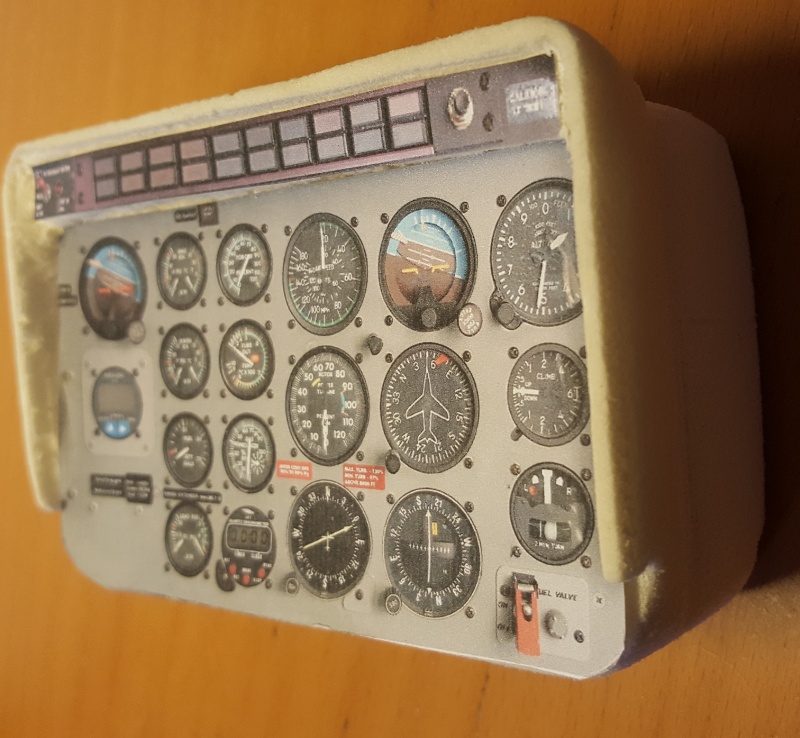

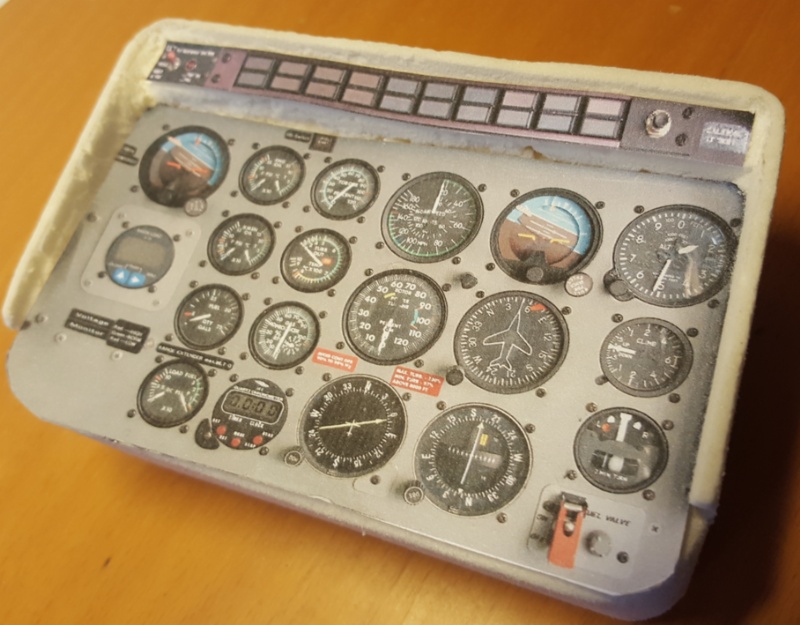

    Dan een foto van een instrumentenpaneel op maat gemaakt en uitgeprint en dit erop gelegd:
    41320171683.jpg 413201716719.jpg

    Nu nog wat schuren en plamuren om de ruwe kantjes nog wat weg te werken en dan in het zwart steken...

    MDM en renetl50 vinden dit leuk.
  8. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    195
    Locatie:
    VLAANDEREN
    Hoe kan je Styrodur zo bewerken?

  9. renetl50

    renetl50

    Lid geworden:
    1 jun 2014
    Berichten:
    163
    Locatie:
    Borne (OV)
    Styrodur kun je goed snijden en schuren gaat ook erg makkelijk

  10. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Hallo,
    Ik heb het meeste succes met een vijl voor metaal. Bij snijden met breekmes of exacto mes, breken er stukjes af, welke purjes geven.
    Ik weet niet exact welk matriaal dit is, maar ik heb wel gemerkt dat er verschil zit in isolatieplaten. De dikke, met aan 1 kant aluminiumfolie gekleefd bewerken het makkelijkst.
    Ik moet alleen nog even kijken wat het gaat geven met spuiten. Het is namelijk erg poreus matriaal.

  11. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Het instrumentenpaneel moet nog even wachten voor z'n dryfit. Eerst moet er nog een en ander aan de neus gebeuren.
    Eerst de landinglights.

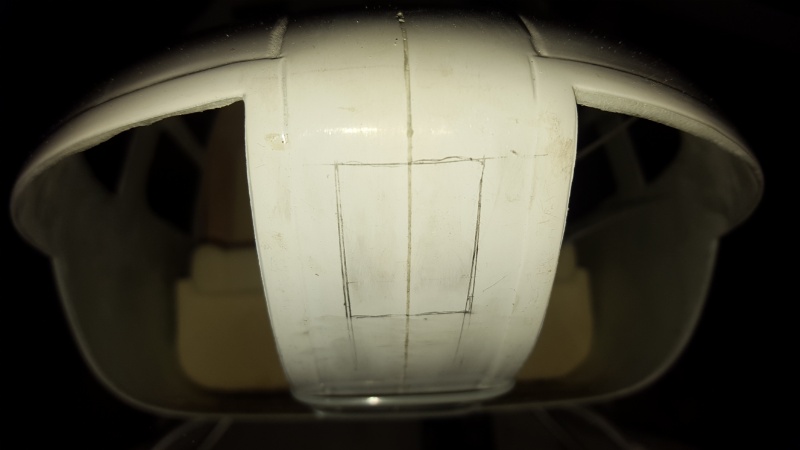

    Aftekenen:

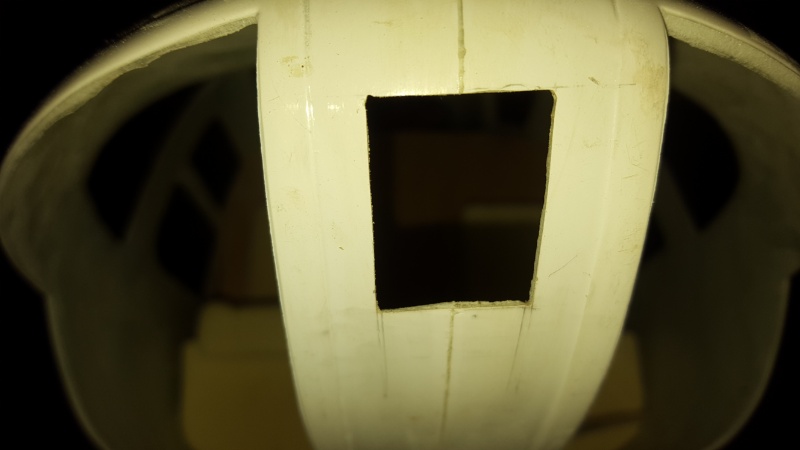

    Dan uitdremelen:

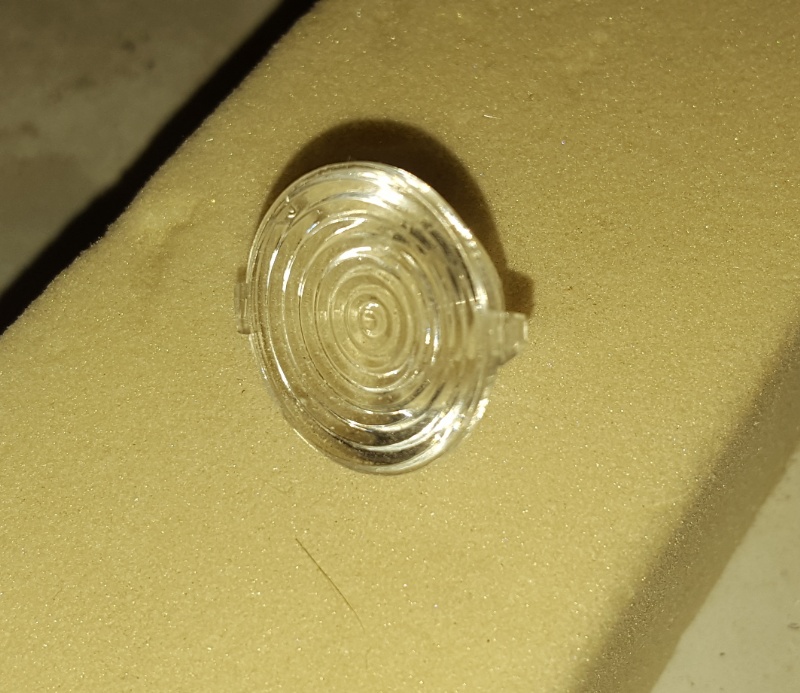

    Ik heb van een vorig project nog enkele lensjes liggen:

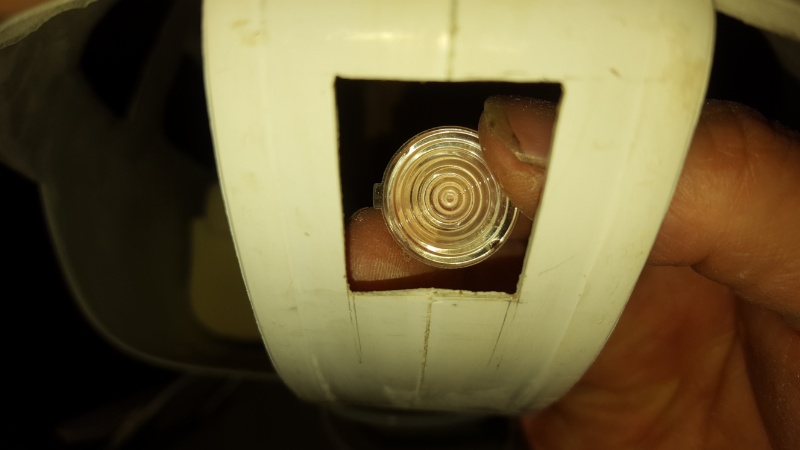

    Eventjes gepast door de opening:

    Valt wat groot uit. Dus op zoek naar een kleiner model. Ofwel hou ik het bij 1 landinglight.

    Uit de overschot van de meegeleverde ramenset nog een passend ruitje geknipt om het geheel af te maken.
    Nu eerst bedenken hoe die lampjes erin gemonteerd moeten worden. Dan kan ik de zijwanden van de middenconsole maken. De meegeleverde van Vario (met die grote gaten erin) vindt ik niet goed, dus dat wordt opnieuw gemaakt.
    wordt vervolgd...

  12. PoweRotoR

    PoweRotoR

    Lid geworden:
    6 aug 2009
    Berichten:
    309
    hallo,
    Ik heb op een forum in Duitsland bij iemand gelezen die ook een console uit dat schuim had gemaakt dat hij deze met parketlak had ingesmeerd om de poreusheid wat kleiner te maken. Je kunt natuurlijk er ook een dun laagje epoxy overheen zetten met een kwast.

    Suc6

  13. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Hoj,

    Ik heb het geprobeerd met spuitplamuur. Er is nog wat werk aan, maar ik denk dat het de goede richting uitgaat. Ben er nu nog even mee bezig, maar ik laat zo snel mogelijk een foto zien.
    Ik zit zo te denken dat ik voor de zeteltjes misschien gewoon primer en verf erop ga doen. Met de bedoeling de stoffen bekleding te simuleren. Maar dat zie ik dan wel als jet zover is.

  14. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    195
    Locatie:
    VLAANDEREN
    Op de zeteltjes heb ik ook een primer geprobeerd.
    Na een uur bleef er van mijn zetels niet veel meer over! :weetnie:

  15. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    @MDM: Oei, das niet best. Ik probeer het eerst met wat overschotjes tot ik zeler ben dat alles goed gaat.
    Maar das voor later. Ik heb eerst nog wat geknutseld aan de cockpit console, waar ook de landinglights inkomen.

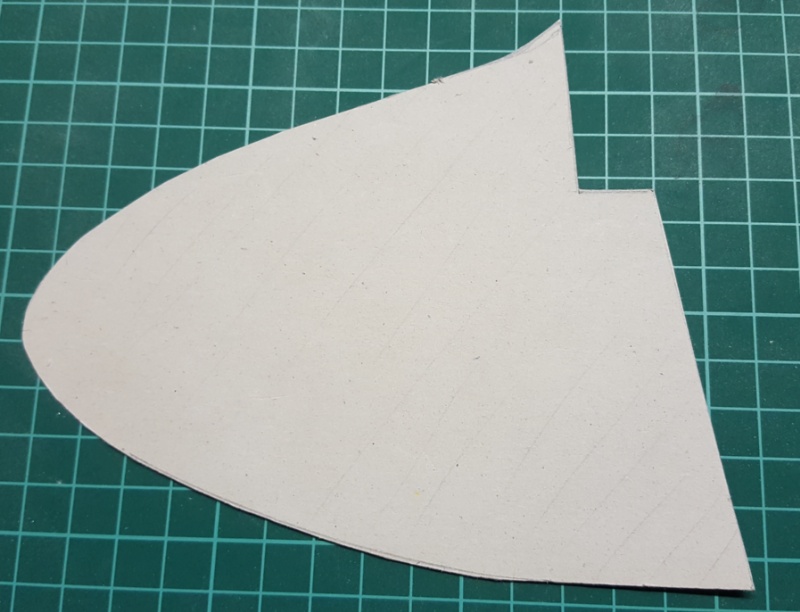

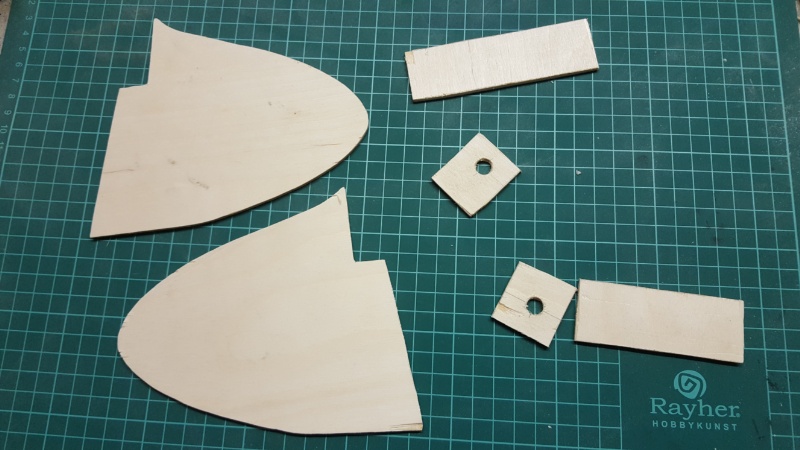

    Eetst heb ik nieuwe schotjes gemaakt i.p.v. die van Vario. Eerst 1 helft:

    Dan de rest:

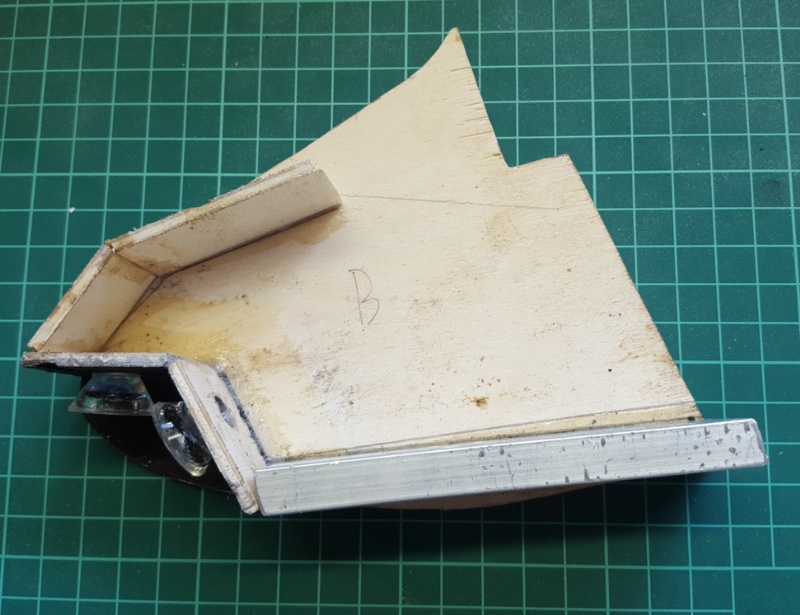

    Daarmee heb ik een halve doosconstructie gemaakt:

    Hier is de voorkant al in het zwart gespoten omdat de lensjes hier reeds ingelijmd zijn (en ik het niet zie zitten om te spuiten met de lensjes erin) dus eerst gespoten dan lensjes gelijmd endan de doos gelijmd.

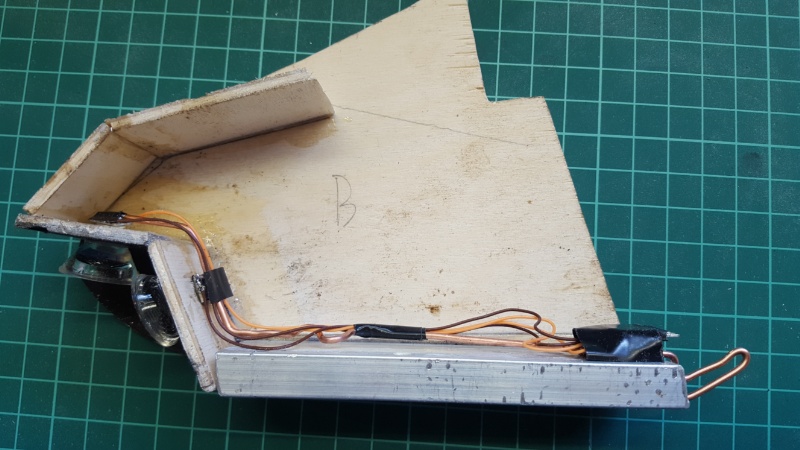

    Dan de leds erin. Hiervoor heb ik ook een truuk toegepast. Omdat straks, als de doos dichtgelijmd is, ik niet meer aan die leds kan. En omdat leds en bedrading nu eenmaal stukgaan en dus al eens vervangen moeten worden heb ik een aparte constructie gemaakt:

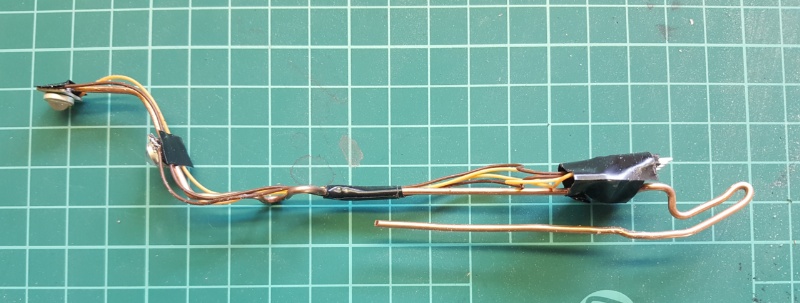

    Het is een stevige koperdraad waar de leds op gesoldeerd zitten en die zo geplooid is dat ik het geheel makkelijk in en uit kan schuiven, waarbij de leds presies op hun plaats vallen:
    Aan het achter uiteinde zit een connector voor de bedrading naar mijn licht controller. (Arduino nano)
    Deze heb ik ook een beetje aangepast.
    Door enkele mixen om mijn dx9 in te stellen en een beetje goochelen met arduino code heb ik nu mijn strobe, navlights en landinglights elk op een aparte schakelaar en allemaal door 1 kanaal gestuurd.

    Laatst bewerkt: 21 mei 2017
    MDM vindt dit leuk.
  16. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Hallo,

    Het is alweer een tijdje geleden. Hoog tijd voor een update.
    Het instrumentenpaneel afwerken mat spuitplamuur geeft een goed resultaat.
    Ik heb ondertussen cyclic en collective sticks gemaakt in mijn favoriete matriaal.

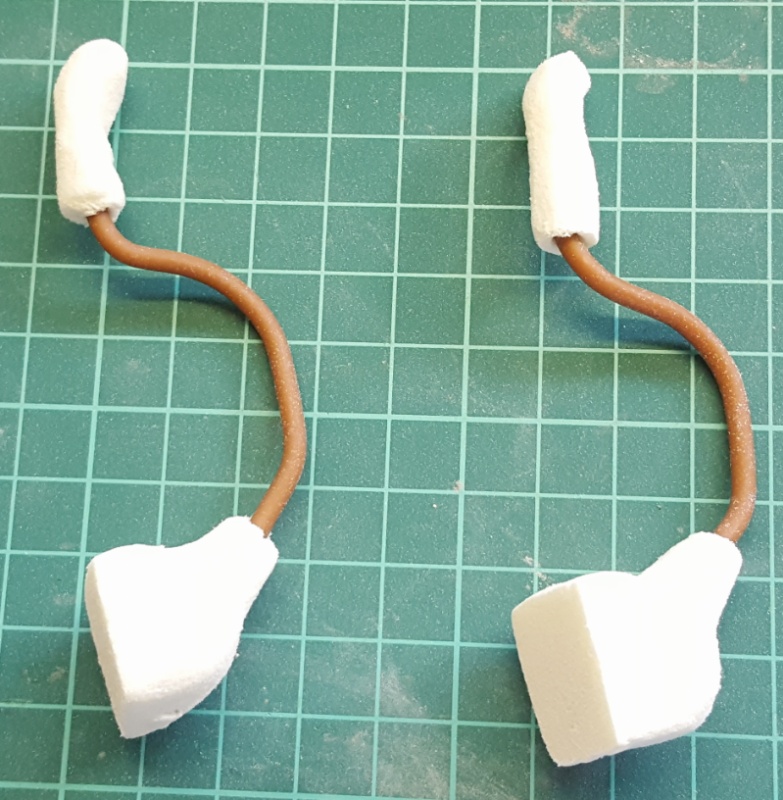

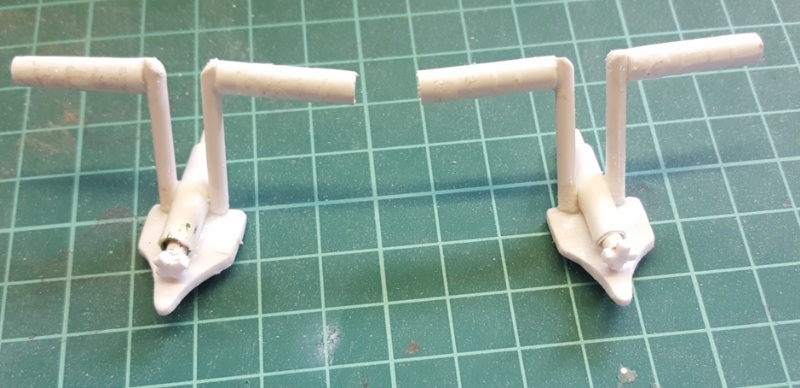

    De cyclicks:
    De stick zelf is een stukje electriciteitsdraad, de rest is pu schuim.

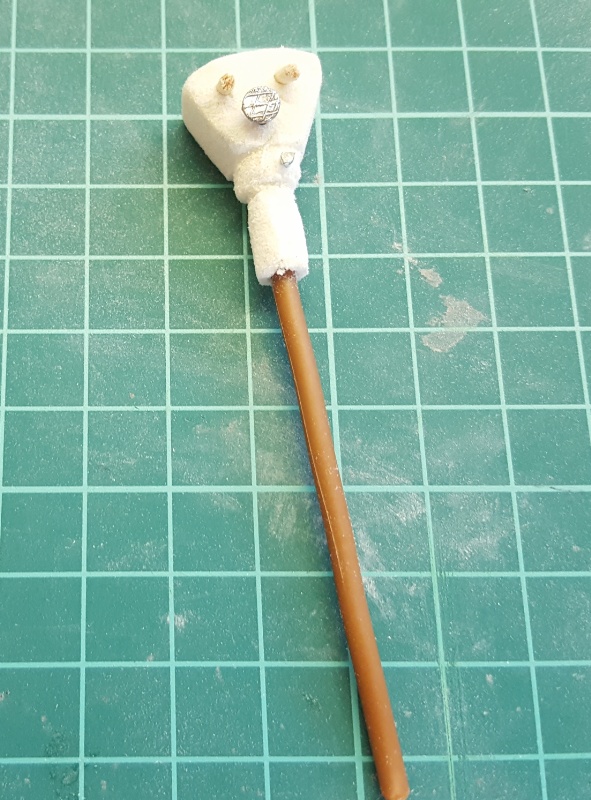

    Dan de collective:

    Zelfde principe, met wat spijkertjes en prikkertjes aangevuld.

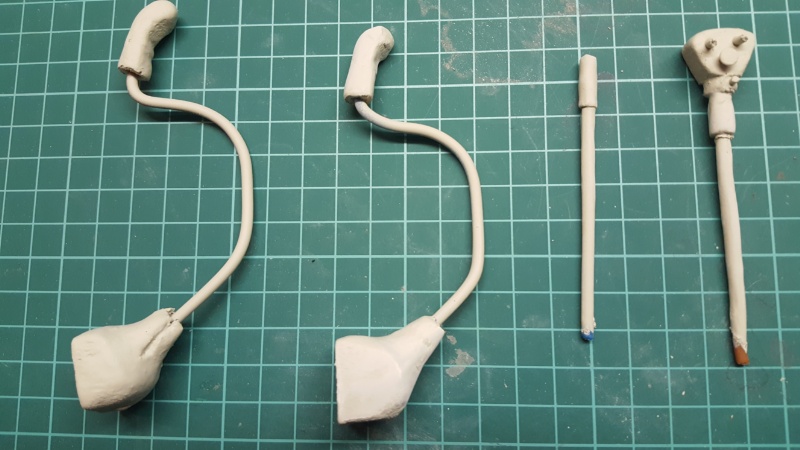

    Dan spuitplamuur erop:

    Door te passen heb ik gezien dat de cyclicks te klein waren, dus een nieuw stukje draad eraan. De 2e collective is simpelweg een stukje draar met een stukje tape aan het uiteinde.

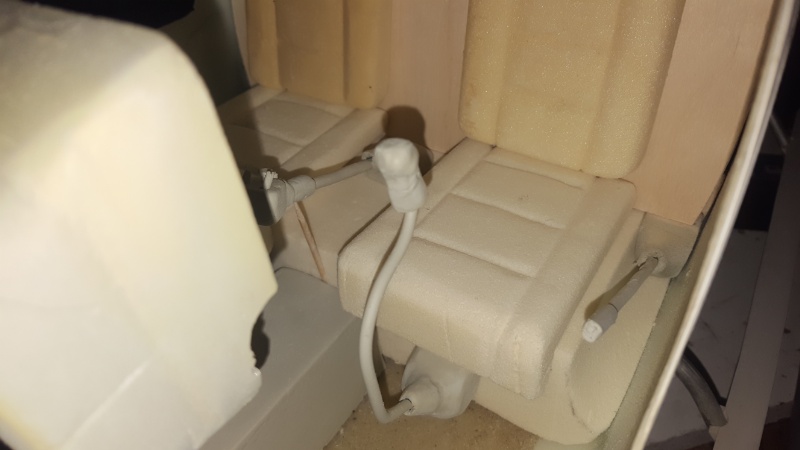

    Dan een dryfit:

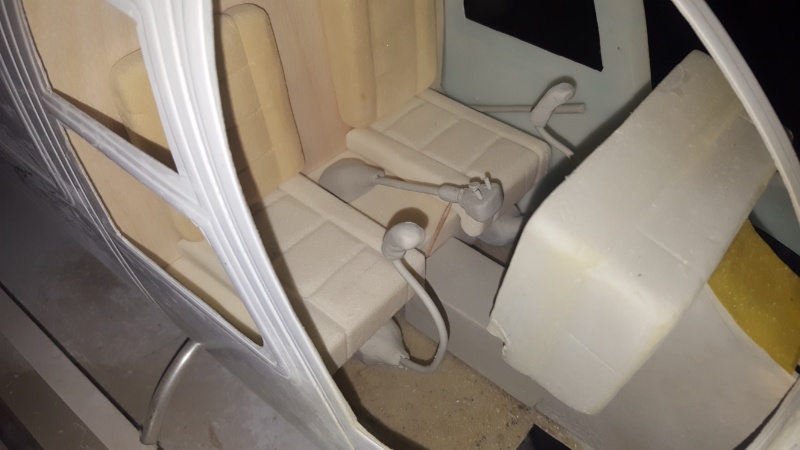

    En van de andere kant:

    renetl50 vindt dit leuk.
  17. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Hallo,
    Vandaag ben ik begonnen aan de pedalen.
    Eerst een voorbeeldje gemaakt in karton:

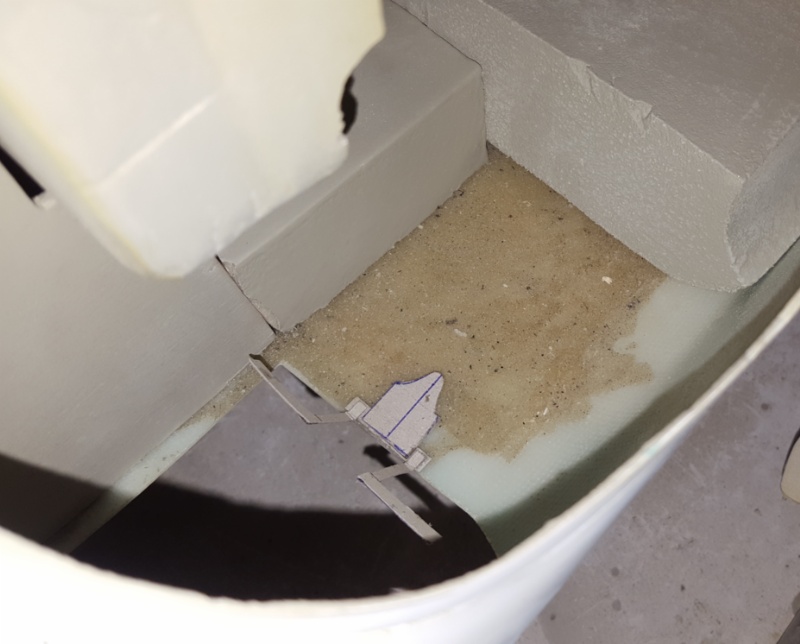

    Dan eventjes gepast in de heli:

    Dat ziet er ok uit.

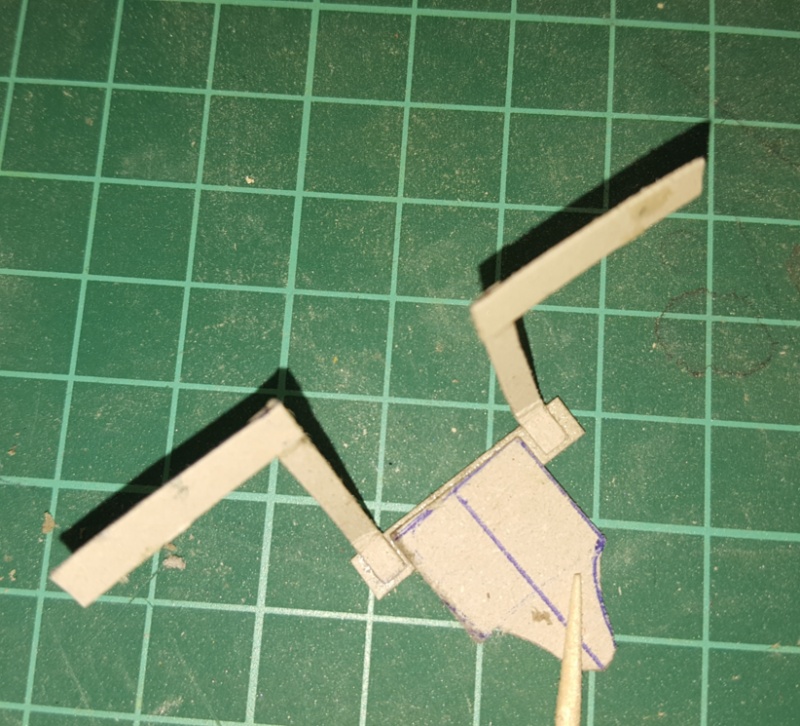

    Dan de echte. Hiervoor heb ik plisticard en buisjes en staafjes gebruikt.

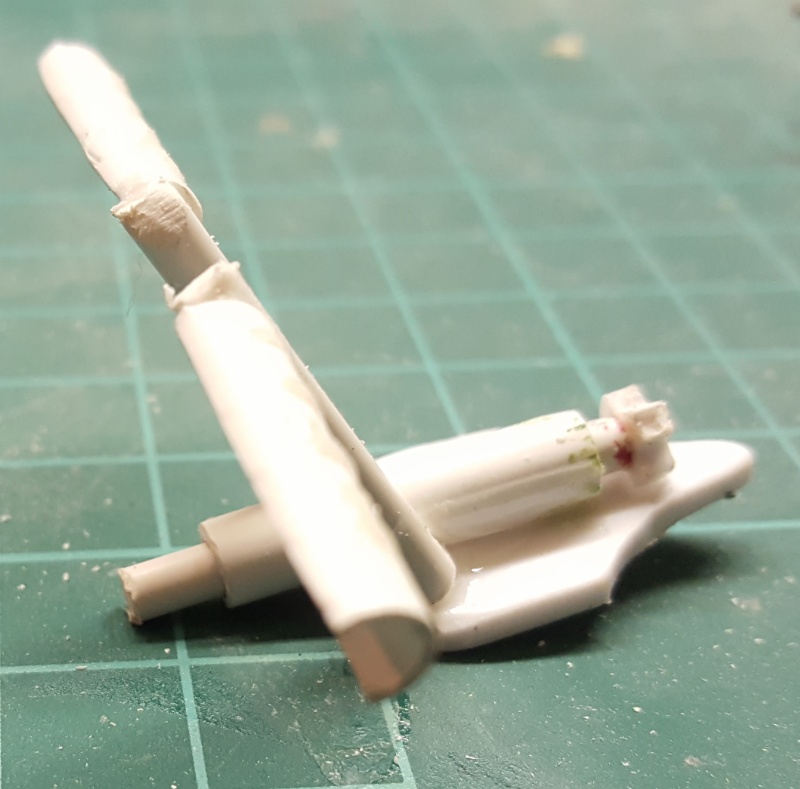

    Hier is het eerste deel:


    Dr rest is voor een andere keer.

  18. Bartvd

    Bartvd

    Lid geworden:
    11 sep 2011
    Berichten:
    562
    Locatie:
    Belgie, Massemen
    Ondertussen heb ik nog wat tijd gehad om verder te doen aan de pedalen.
    Eerst een 2e exemplaar gemaakt:

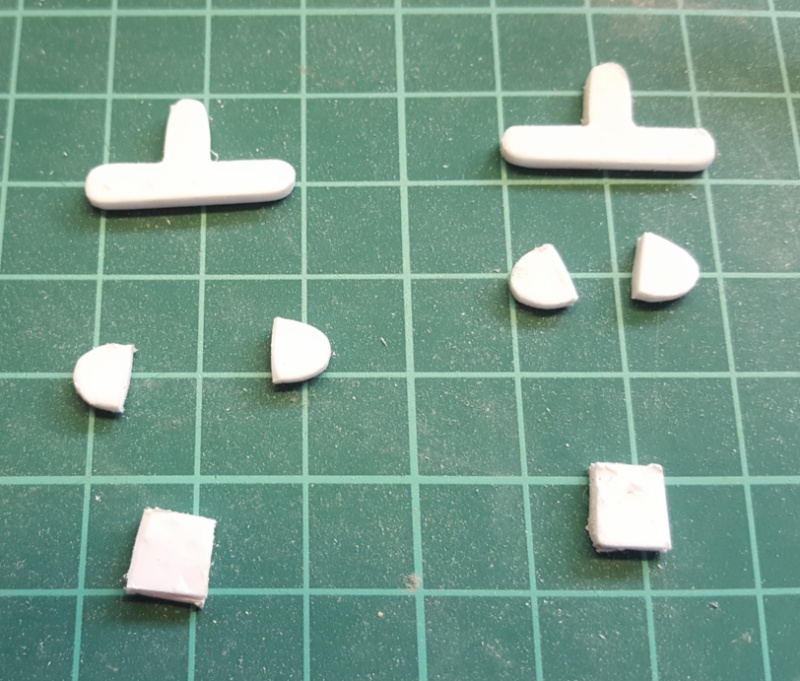

    Dan alle onderdeeltjes voor de stuurstangen gemaakt:

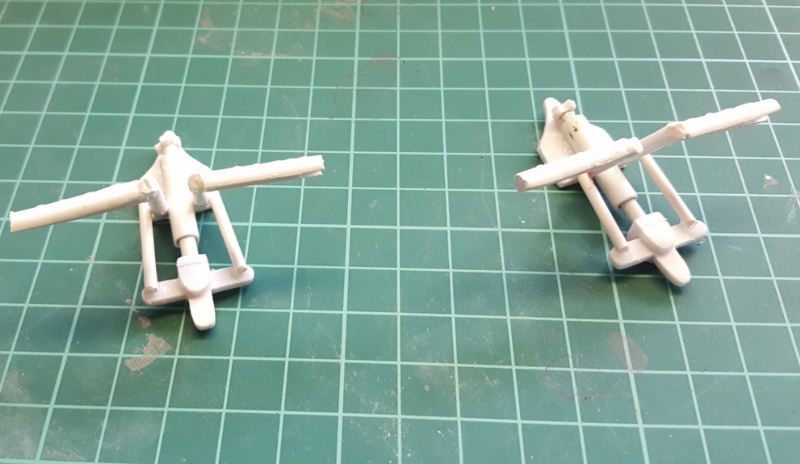

    En dan samengeknutseld:

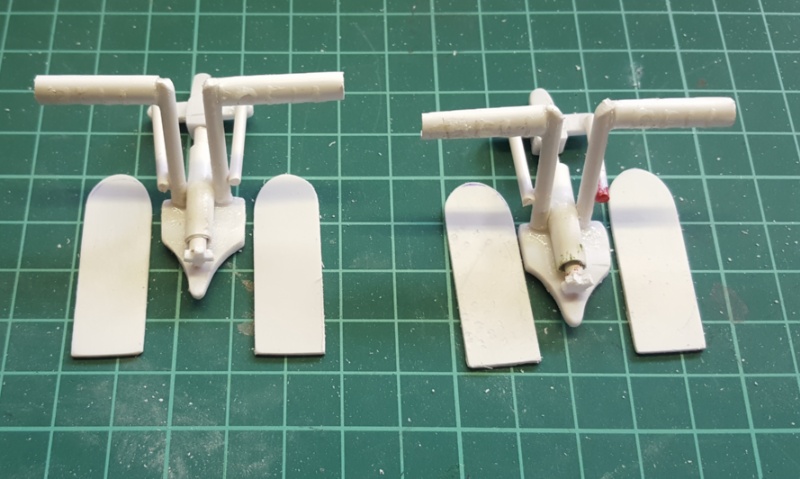

    Dan nog de voetplaten erbij:

    Nu moeten ze nog in de grondverf en dan een kleurtje erop.

    Heli-Uwe, jdejager en E.hof vinden dit leuk.
  19. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    936
    Locatie:
    Leopoldsburg belgie
    Ik zie hier weer zeer leuke resultaten voorbij komen!
    Zo zie je maar dat je met wat proberen en bouwen heel mooie resultaten kan verkrijgen..

    Top bezig Bart!

    grtz,

    Didier

  20. brutus

    brutus Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    17.693
    Locatie:
    Oldeberkoop
