BD 5 jet

Op de clubavonden zijn we met 4 man bezig om ieder zijn eigen BD 5 te maken van depron.

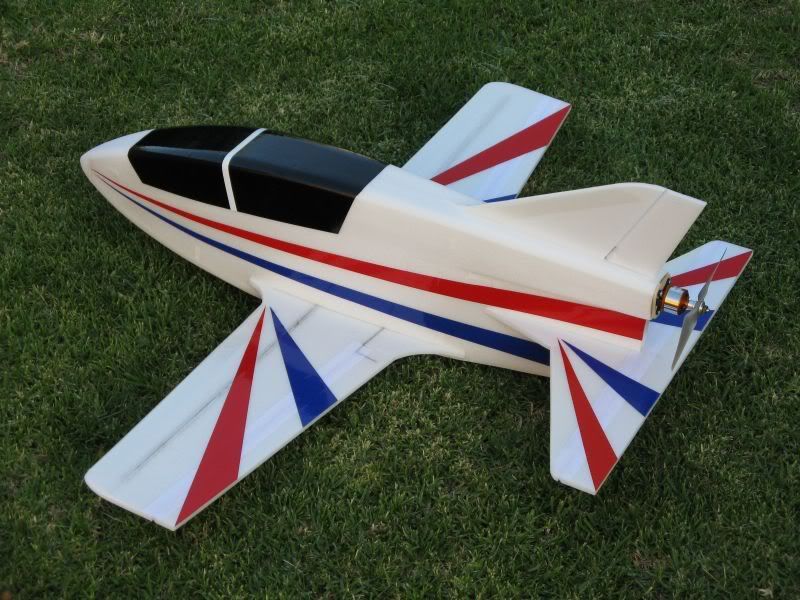

Even een foto van internet.



Om het geheugen weer even op te frissen hier de clip uit de bekende film Octopussy.
Flying Bulls Bede BD-5J Microjet - Hangar-7

De beschrijving met tekeningen staan op RC Groups OO7 JET! (Depron Bede BD-5, with plans) - RC Groups
Omdat daar voldoende beschreven wordt hou ik het hier kort.

Volgens de tekening en beschrijving wordt hij helemaal gemaakt van 6 mm depron.

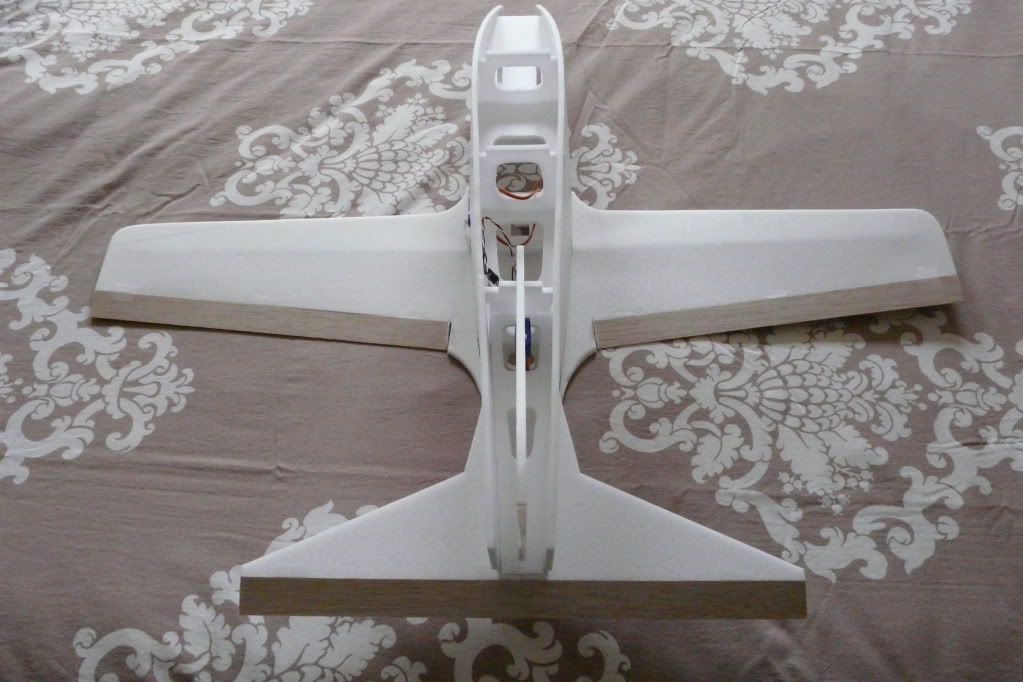

De vleugels hebben wij van 2x3 mm depron gemaakt met daartussen een carbonbuisje van 6 mm.

De ailerons, het hoogte en richtingsroer zijn van balsa eindlijsten gemaakt zo heb je gelijk meer stijfheid in het depron.
Torderen van de flap is bij balsa minder dan bij depron.



De servo’s voor aansturing van de ailerons zitten in de zijwand om het aanstuur systeem daarvan een stuk gemakkelijker te maken.



De ailerons zijn ook iets langer gemaakt naar de romp toe.
Dan komen de stuurstangetjes mooier langs de romp.
Helaas zit dit dan wel een beetje in het zicht maar als je dat de kleur van de zijwand geeft zie je het minder.
Het is veel snijwerk maar als dat gereed is dan past het mooi in elkaar.

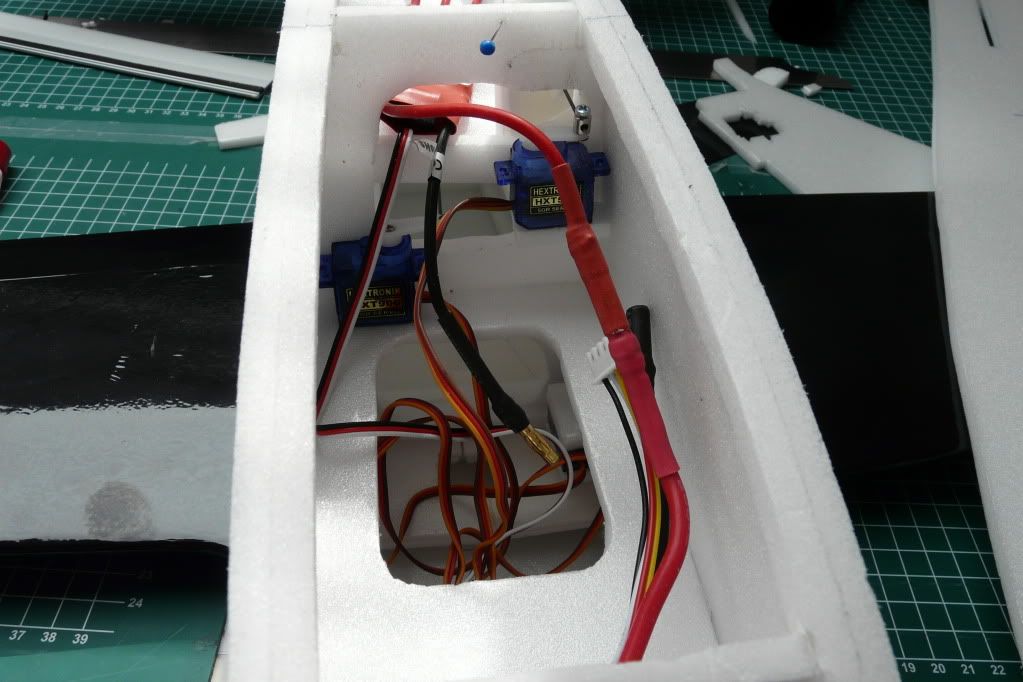

In tegenstelling tot de beschrijving zitten de servo’s allemaal onder het afneembaar deksel zodat je er altijd bij kunt.
Groot voordeel is dat ze dan beter uit komen voor het CG.

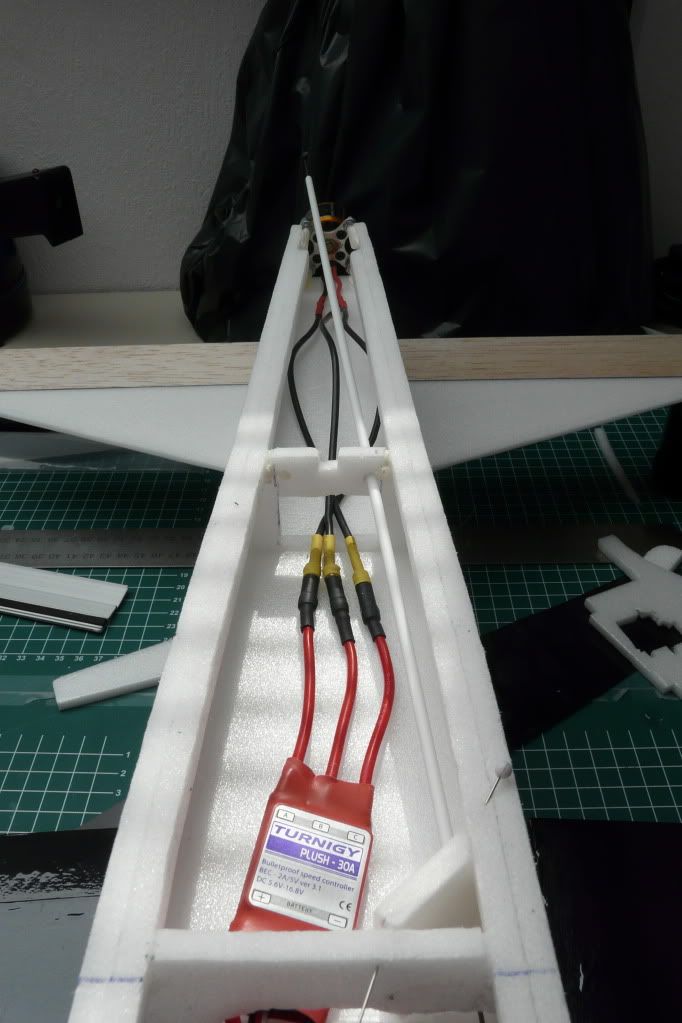

De regelaar ligt los in een extra gemaakt tunneltje zodat hij in de luchtstroom komt te zitten om af te koelen.

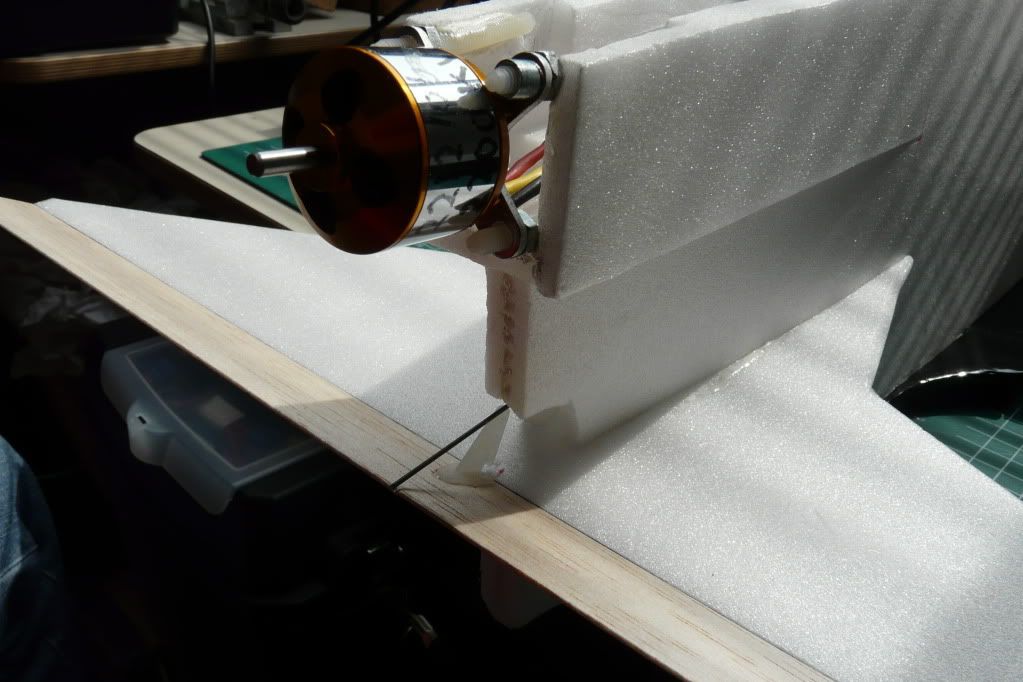

De lucht stroomt er bij de motor uit zodat deze ook koeling krijgt.
Door de motor los te maken kun je altijd bij de regelaar door simpel het geheel er uit te halen.

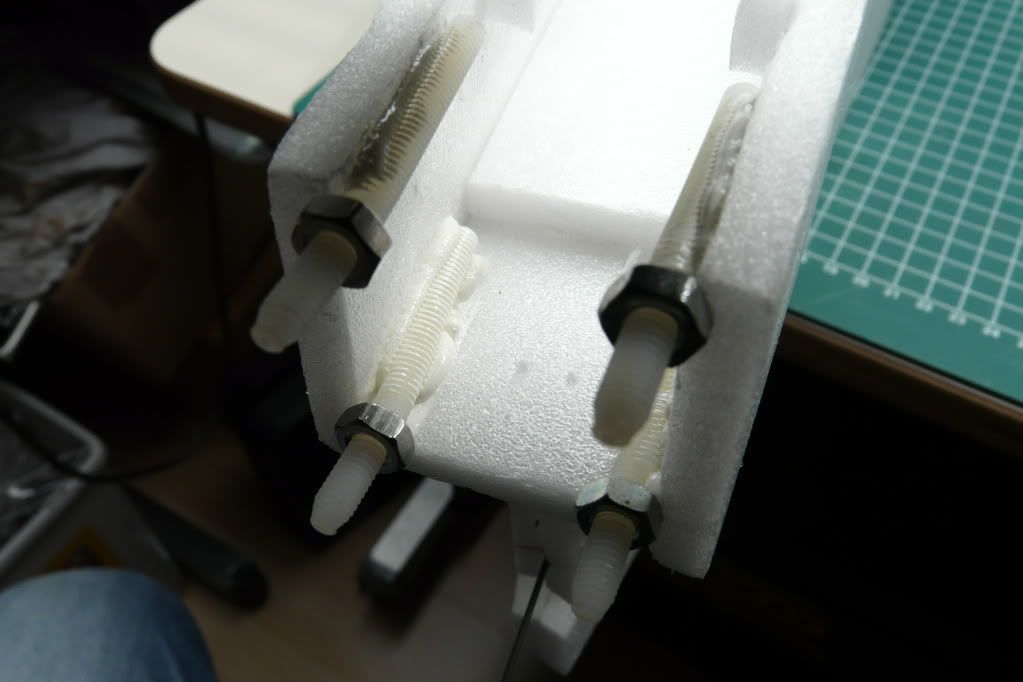

De motor bevestiging is d.m.v. ingelijmde nylon m4 boutjes waardoor de scheefstand geregeld kan worden.





Tijdens het afbouwen heeft die van mij een hele andere afwerking gekregen die totaal niet meer op de BD5 lijkt.

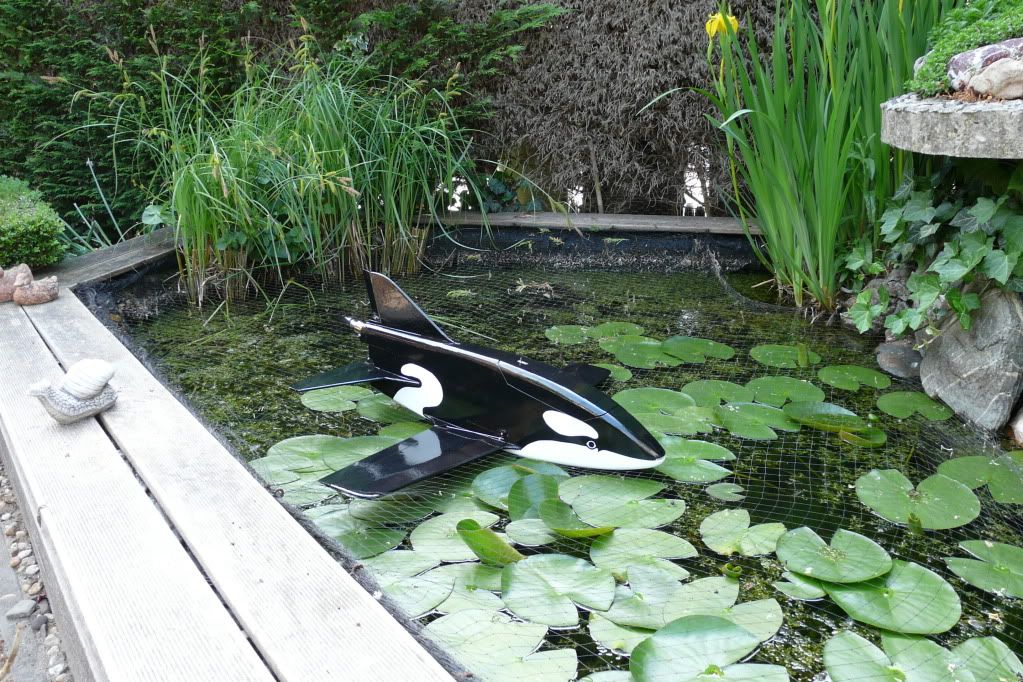

Deze orka voelt zich ook goed op het droge en doet het ook goed in de lucht.
Op internet zijn voldoende filmpjes te vinden van de BD 5.
Misschien ook een leuk idee voor het watervliegen in Zeumeren.

Groeten
Ton
