Beez2b FPV 220 crossking osd aansluiten

Discussie in 'Multicopters electronica' gestart door keijsertje, 14 mrt 2018.

  1. keijsertje

    keijsertje

    Lid geworden:
    13 okt 2011
    Berichten:
    27
    Goedemorgen
    na 3 weken googlen youtube ect zonder gewenste resultaat dan toch maar even voorleggen bij de slimmekoppen van het forum.

    Ik heb dus een beez2b crossking aangeschaft.
    https://www.beez2b.com/nl/cat/8444-beekfpv220co-pnp-BEEKFPV220CO-PNP
    Een leuke vortex lookalike die goed vliegt.


    Na dat ik wat heb moeten stoeien met de firmware (bootpin was niet gelabeld ook niet op in de handleiding) is het me gelukt de nieuwste versie van betaflight te flashen.

    En kon ik eindelijk vliegen.

    Maar nu heeft het pdb/fc board een aansluitpunt voor osd. Groud plus rx tx.

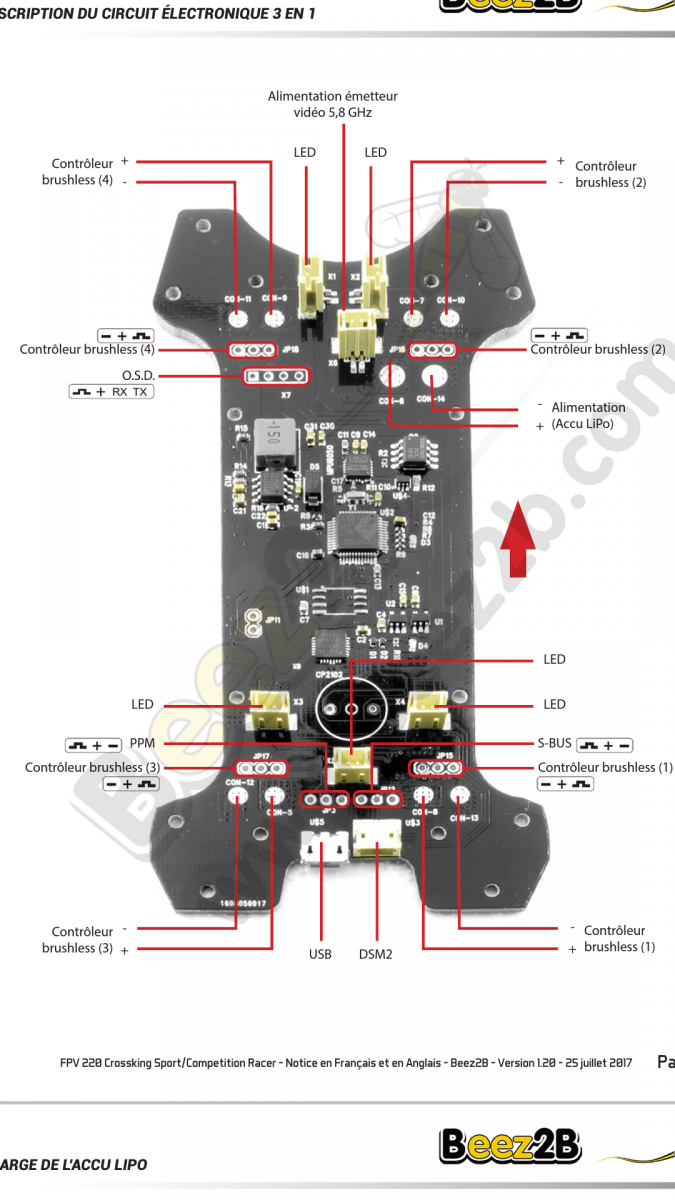

    Heb hiervan een foto toegvoegd


    Nu is mijn vraag hoe en wat sluit ik hier op aan om alles werkende te krijgen?

    Lijkt me gewoon heel lijp om die kunstmatige horizon te hebben. En natuurlijk me batterij voltage.

    Evt andere camera aanschafen is ook geen probleem dan wel andere onderdelen.

    Hoop dat jullie me de goeden richting op kunnen wijzen

    Mvg

    Sander


    Bijgevoegde bestanden:

  2. dutchcommando

    dutchcommando

    Lid geworden:
    23 mrt 2012
    Berichten:
    1.547
    Locatie:
    Soest
    om te beginnen zit het verkeerd gelabeld... van links naar rechts laten ze pwm/plus/rx/tx zien.. pwm zal gnd moeten zijn.... dus gnd/+5V/RX/TX.

    deze aansluitingen vertellen mij trouwens ook meteen dat het een erg oude basis is waarop deze quad is gebouwd. er zit namelijk geen ingebouwde OSD in.
    je hebt een externe OSD nodig. een mininosd of microminimosd. dit is een OSD module welke met MWII osd werkt.(zelf erop flashen via een FTDI adapter, evenals instellen)

    [​IMG]

    aansluiten op de flightcontroller is als volgt: gnd op gnd/ 5V op 5V, RX op TX en TX op RX.
    de camera en vtx sluit je beide aan op de OSD.

    het is een prima OSD, maar instellen is nogal omslachtig..
    nagenoeg alle moderne flightcontrollers hebben ingebouwde OSD welke je via de Betaflight configurator kan instellen wat gebruik een stuk makkelijker maakt.
    maar de oude minim/MWII osd kan nagenoeg hetzelfde als de ingebouwde. je kan via OSD van alles instellen zoals PIDs enzo.

  3. keijsertje

    keijsertje

    Lid geworden:
    13 okt 2011
    Berichten:
    27
    Bedankt voor je uitleg word nu allenmaal een stuk duidelijker idd.


    Oooh oke en stel dat ik evt voor een piggyosd zou gaan gaat dan het zelfde verhaal op als met die miniosd waar jik het over hebt? Dit omdat ik niet echt heel veel ruimte heb in het frame

    Mvg

  4. dutchcommando

    dutchcommando

    Lid geworden:
    23 mrt 2012
    Berichten:
    1.547
    Locatie:
    Soest
    jep werkt hetzelfde. maar past netjes achterop de camera.
