    Klein begin gemaakt met de schutterskoepel, leuk werk wel lastig.

    Nog wat schuren hier en daar dan gaat het al ergens op lijken.


    [​IMG]

    [​IMG]

  2. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    Mooi man...ik wil ook nog s een kist met zon turret!

  3. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Mooi aan het worden hoor.

  4. Leech

    Leech

    Lid geworden:
    2 jun 2014
    Berichten:
    49
    Locatie:
    Hoorn
    Mooi hoor. Hoe ga je het beglazen?

  5. djjr

    djjr

    Lid geworden:
    14 sep 2005
    Berichten:
    726
    Locatie:
    boskoop
    Daar moet ik nog even over na denken. De bouwbeschrijving gebruikt overhead sheets.

  6. Thieu

    Thieu Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2008
    Berichten:
    1.440
    Locatie:
    Boxtel (MVC Boxtel) www.mvcboxtel.nl, al 60 jaar!
    Kun je die nog kopen? Al wat oudere tekening zeker. ;)

  7. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Hoi Erikjan,
    hoe staat het met je Boulton Paul Defiant?
    Groeten, Eddy

  8. djjr

    djjr

    Lid geworden:
    14 sep 2005
    Berichten:
    726
    Locatie:
    boskoop
    Het gaat erg goed er zijn inmiddels al een paar kisten vrij ver af. 1 is zelfs al geschilderd en al.

    Ik heb al een tijd niets meer gepost om dat ik tussendoor met een TopFite p47 bezig ben die ik heb over genomen van iemand. Hier moesten nog retracts in en de folie vervangen voor glasmat.

    Ton heeft voor ons een mal gemaakt van de schutterskoepel. Hiervan zijn kapjes vacuum getrokken. Zondag heb ik er 2 gekregen is echt heel mooi geworden.

    [​IMG]
    Paar foto's van clubleden:

    [​IMG]

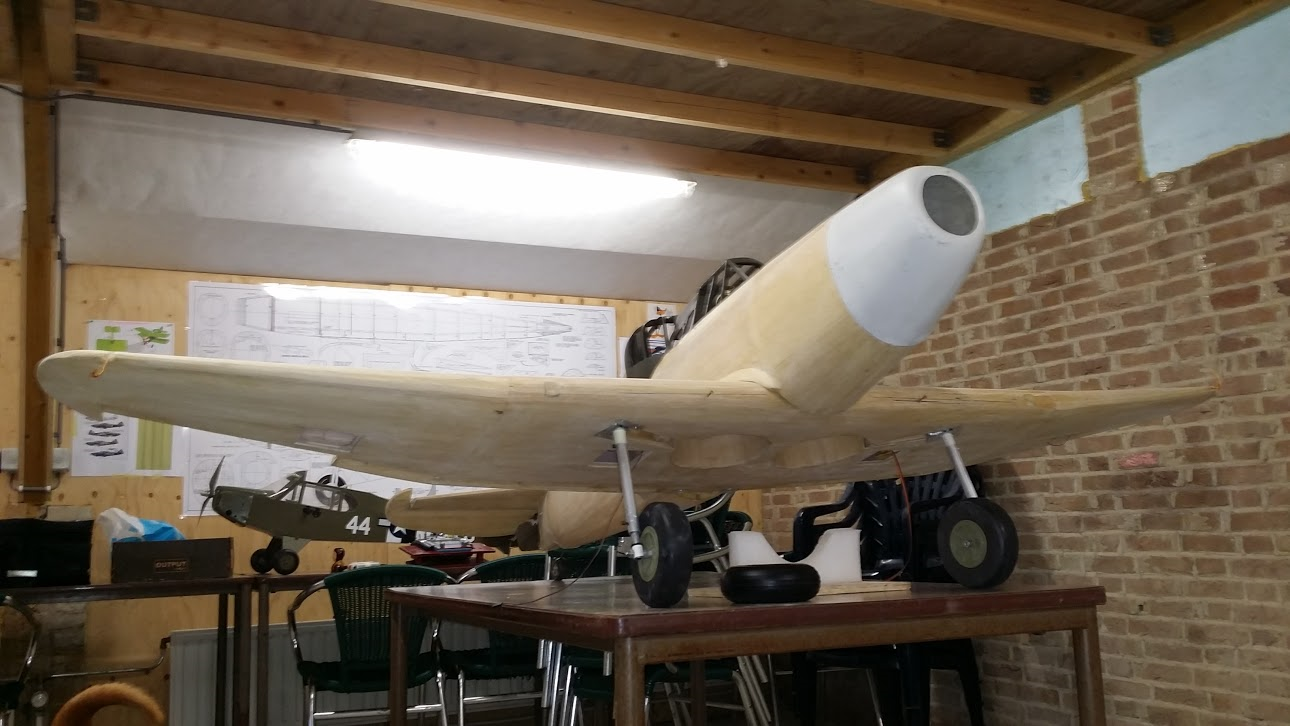

    1 zonder turret

    [​IMG]



    [​IMG]

    MicropropSport, ramses, Arnold 85 en 3 anderen vinden dit leuk.
  9. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Er is al flink gebouwd! mooi zeg.

    Mvg,

    Bart

  10. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Wat gaaf zeg!
    Die zonder turret wordt een doel-sleper?
    Errug gaaf club project :thumbsup:

    Groeten, Ramses
    .

  11. djjr

    djjr

    Lid geworden:
    14 sep 2005
    Berichten:
    726
    Locatie:
    boskoop
    klopt dat wordt indd. een doel sleper. Dat is het leuke van ons project ieder is vrij een uitvoering te kiezen.

    Ik denkt dat de eerste nog dit jaar de lucht in gaat.

    MicropropSport vindt dit leuk.
  12. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Mooi hoor!
    Die koepel ziet er heel goed uit! Top zeg!
    Gr Bas

  13. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    En hoe gaan de Defiants?

  14. djjr

    djjr

    Lid geworden:
    14 sep 2005
    Berichten:
    726
    Locatie:
    boskoop
    Met het club project gaat het goed, er wordt nog druk gebouwd. Alleen mijn eigen daffy ligt even stil om dat ik eerst nog een tf p47 aan het opknappen ben.
    Vandaar dat ik er niet aan denk dit topic bij te houden. Als ik weer verder ga met de daffy komt dit goed :)

    De eerst heeft inmiddels gevlogen hij vloog erg mooi helaas liep de vlucht niet goed af. na 10 min lekker rond vliegen en trimmen werd een looping gemaakt dit ging helaas helemaal mis en de kist is totalloss. Gelukkig is de bouwer gelijk weer begonnen met bouwen.

  15. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Eerst die P47 maar Erikjan :thumbsup:
    Prachtig zo'n clubproject!

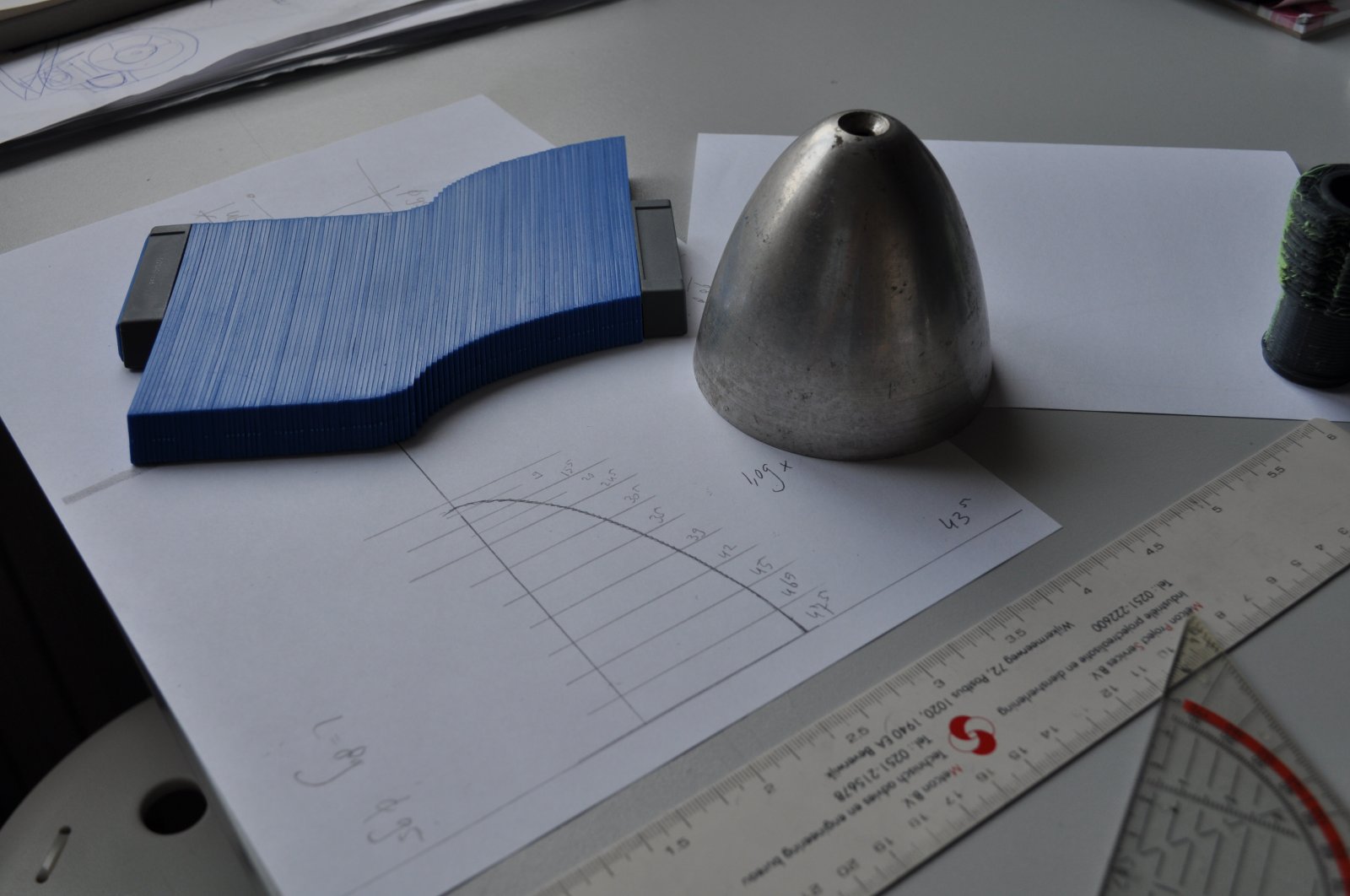

    Op de achtergrond zijn we bezig met een proef om een 3D geprinte spinner te maken.
    Het gaat erom een 3-blads schaalprop te kunnen gaan gebruiken
    Onze voorzitter Piet had mij gevraagd de CAD tekeningen te maken, Marcel doet het printwerk :thumbsup:
    Hier vast een voorproefje

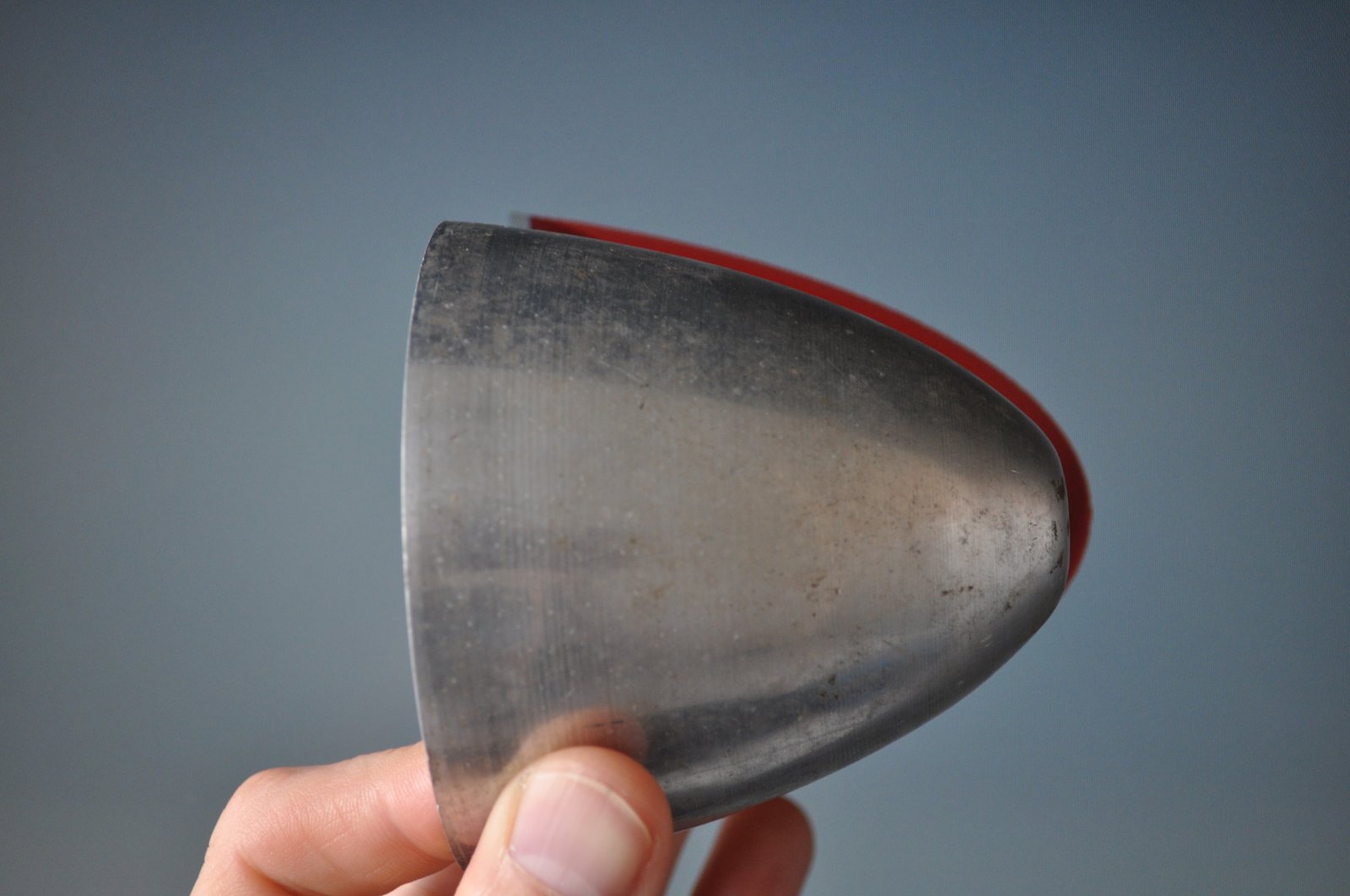

    Voorbeeld overgenomen van een bestaande spinner welke het best overeen komt met die van de Daffy.
    Deze was helaas alleen te klein
    Zo goed als het ging de maten overgenomen en met veel pogingen een ellips gevonden welke bijna exact overeen komt

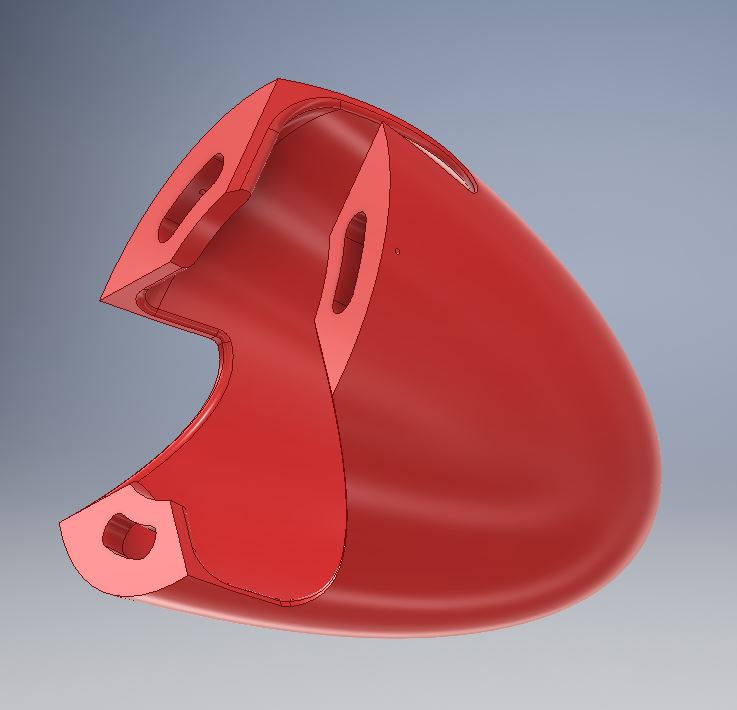

    De uitsparingen voor de prop zijn nauwkeurig ingemeten
    De dop wordt met 3 kleine schroefjes op zijn plek vastgehouden

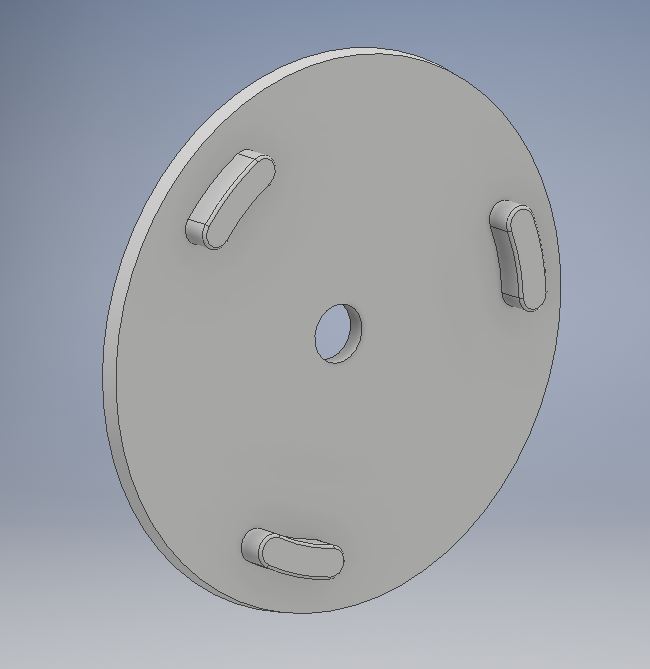

    De achterplaat kan nog van ruggen en groeven voorzien worden als dat nodig blijkt

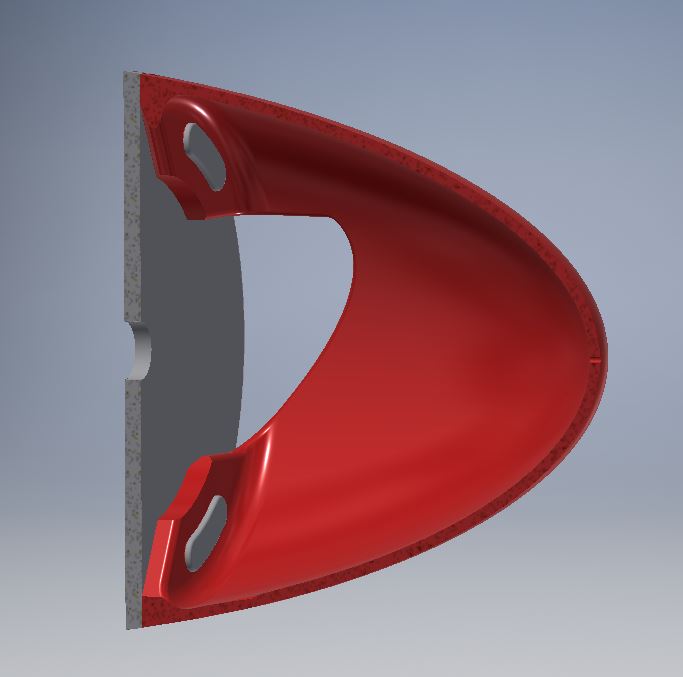

    En een doorsnede


    Groeten, Ralf

    E.hof vindt dit leuk.
  16. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Mooi Ralf!

    Dus de 3D geprinte spinner komt overéén met de 1/1 spinner van de Daffy?
    Of,met de metalen schaal spinner van het model?

    Is het moeilijk om 'gewoon' helemaal de ellips te volgen in het 3D programma van het authentieke spinner model?

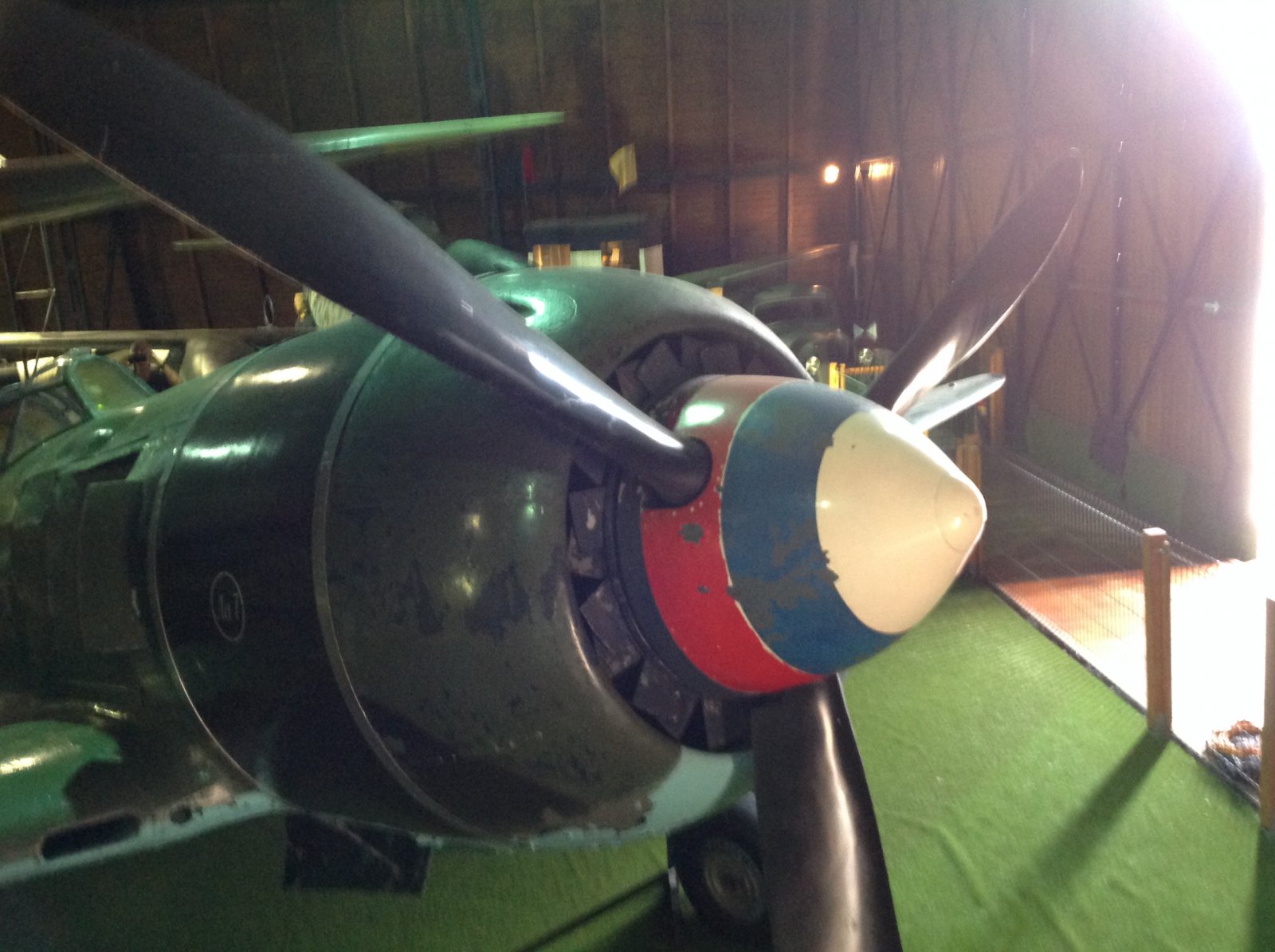

    Ik stel je deze vragen omdat ik dat namelijk ook wil uitvoeren bij de spinner van de 1/4 Lavochkin La-7.
    Groet:Robin

  17. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Hallo Robin,

    De alu spinner diende als voorbeeld, deze was te klein maar de vorm was goed.
    Ik heb de maten van de spinner om de 10mm gemeten en deze uitgezet in een schets.
    Deze is vergroot naar de maat welke op de Daffy gewenst is

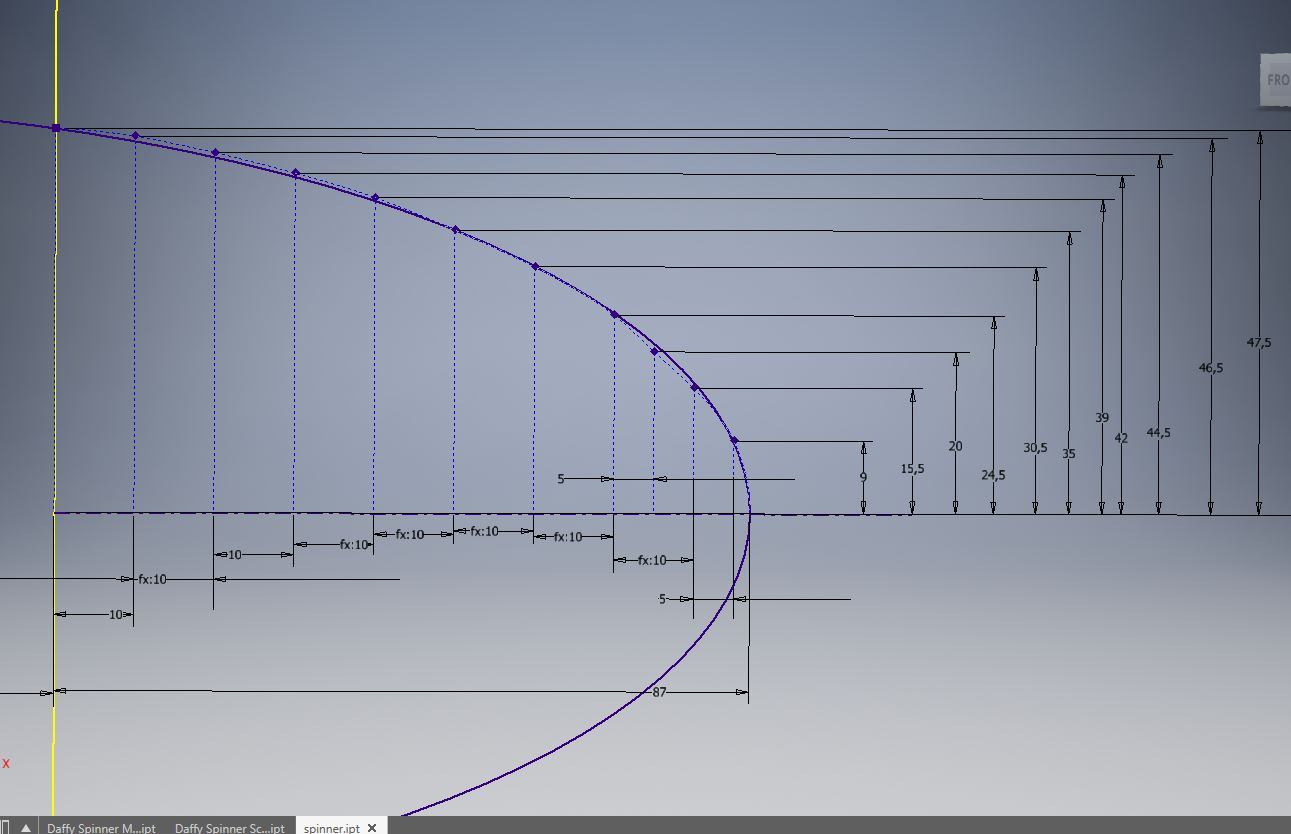

    Je legt een ellips vast op 2 punten en gaat net zolang bewegen totdat je de ellips hebt welke het beste past.
    Je hebt namelijk altijd meetonnauwkeurigheden, een halve mm doet al veel in dit bereik.

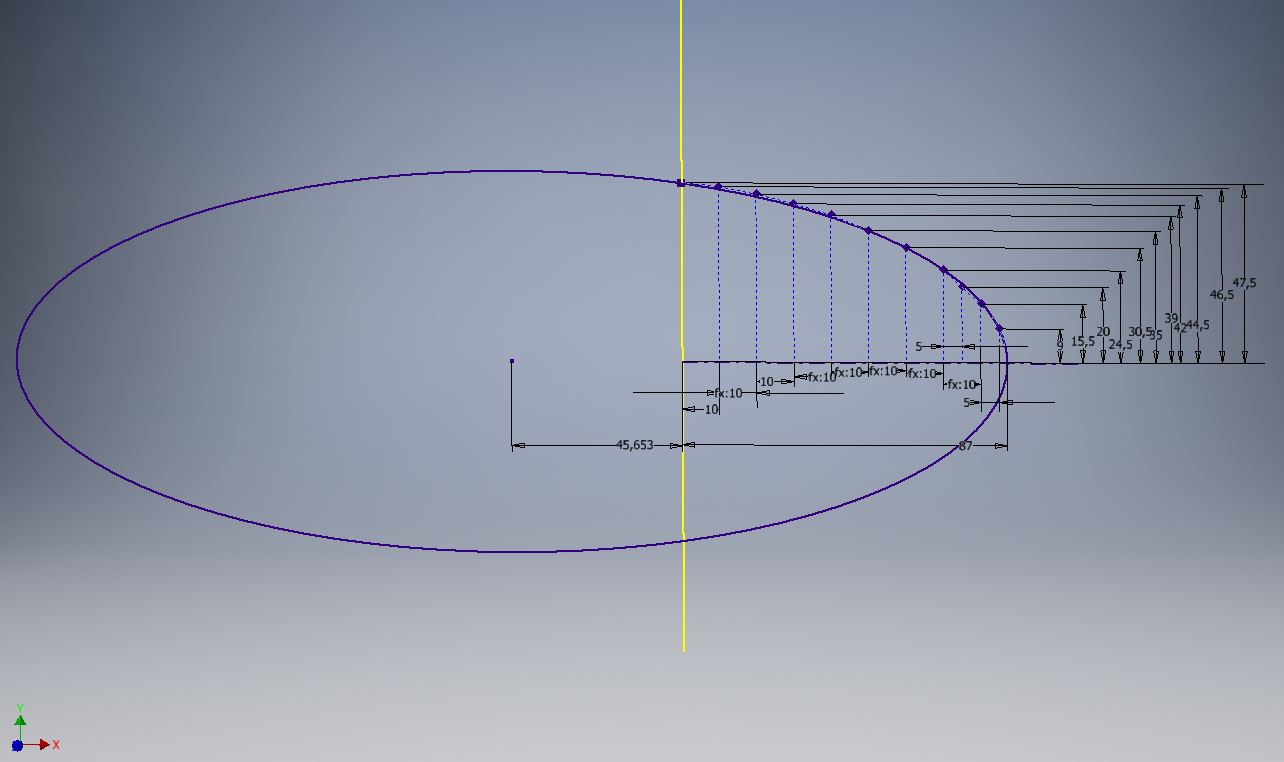

    De stippellijnen zijn de gemeten waarden, de ellips is geëxtrapoleerd
    Je ziet de kleine afwijkingen en neemt het 'gemiddelde'
    Aanvankelijk heb ik het met losse boogstukjes gedaan maar dit werkte niet

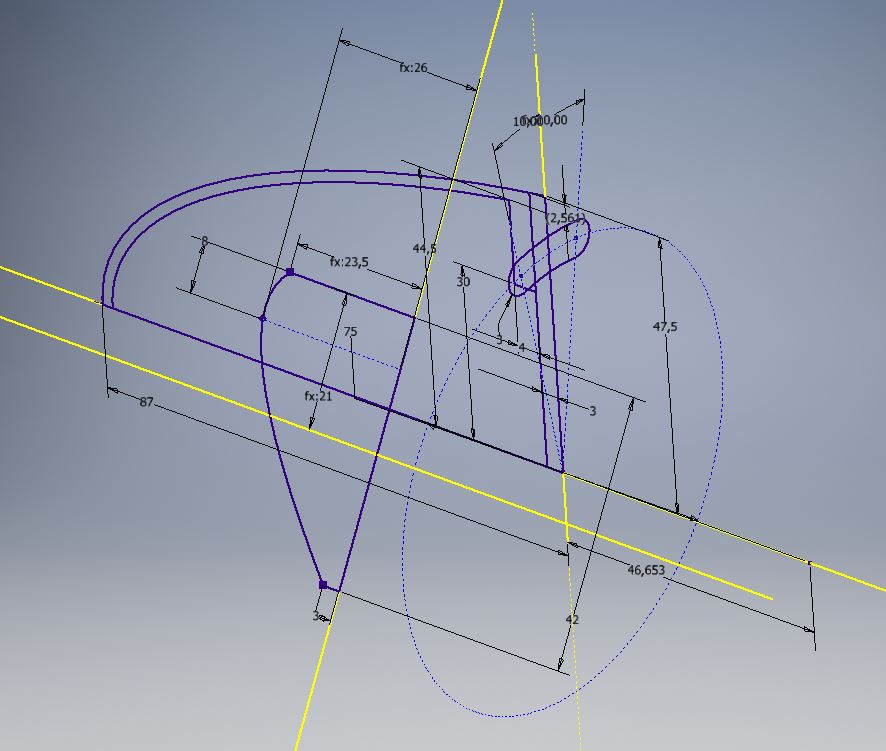

    Uiteindelijk is dit de basis 3D schets waarvan ik het model gemaakt heb.
    Met deze schets maak ik 2 onderdelen (achterplaat en dop) met de schets als 'derived component' (afgeleide)
    Deze schets stuurt dus beide onderdelen aan.
    Als ik hierin een maat wijzig veranderen de onderdelen mee.
    Hoop dat het iets duidelijker is nu
    Mocht je hulp nodig hebben met jouw spinner wil ik je gerust helpen

    edit: als ik naar de spinner van je La7 kijk zit er een scherp puntje op, dit is anders dan een zuivere ellips

    Groeten, Ralf

    Laatst bewerkt: 5 jun 2017
    mig 3 vindt dit leuk.
  18. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Bedankt voor de duidelijk aanvullende informatie Ralf!

    Mocht ik er niet uit komen.....
    Dan zal ik jou zeker om hulp vragen.

    Groet:Robin

  19. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    ralf,
    spline werkt ook, je kunt de punt dan tangent aan een horizontale hulplijn leggen zodat je zeker weet dat ie mooi rond wordt bij een revolve

  20. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Klopt Femmo, dat heb ik ook tot in den treure geprobeerd :hammer:.
    Daarbij blijft het toch nog heel lastig om een mooie vloeiende lijn te verkrijgen.
    (Ook geprobeerd met meerdere losse lijnen en splines aaneengesloten met tangent)
    'Op het oog' lijkt het dan prachtig in de schets maar als je dan je model in 'hoogepolijst' bekijkt zie je toch nog wat ribbels/oneffenheden :mad:

    Groeten, Ralf
