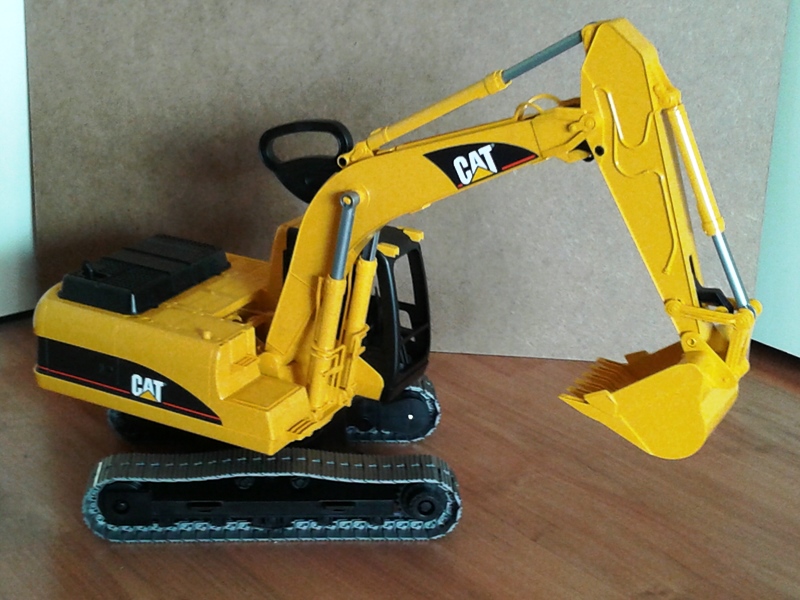

bouw Caterpillar 320D Excavator

[François99]

ik zal me even voorstellen als :newbie: op dit modelbouwforum.
Al enige tijd heb ik vele onderwerpen gevolgd op dit forum
met betrekking tot de Graafmachine's (bruder caterpillar)
Ik ben begonnen om een Bruder Caterpillar om te bouwen naar een RC
Excavator.

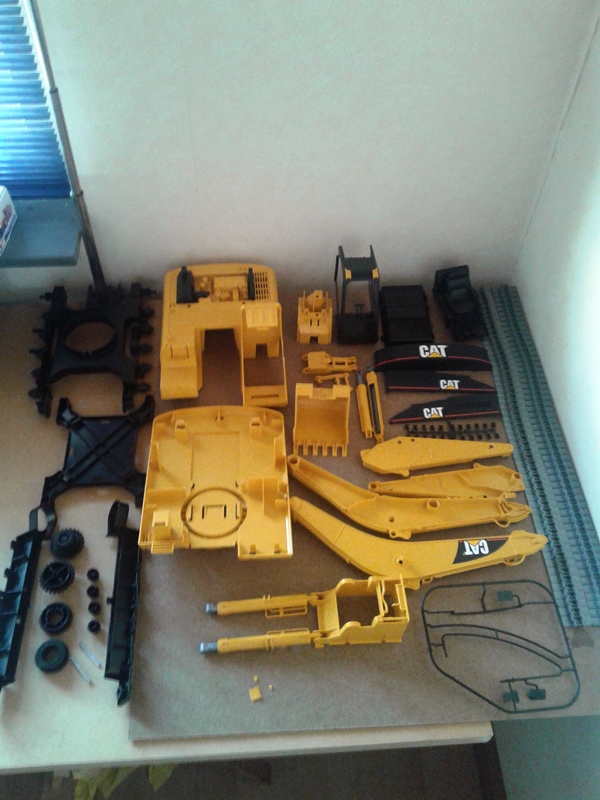

Het uit elkaar halen was ook een leuke klus. en het opbouwen lijkt
me nog leuker!



[François99]

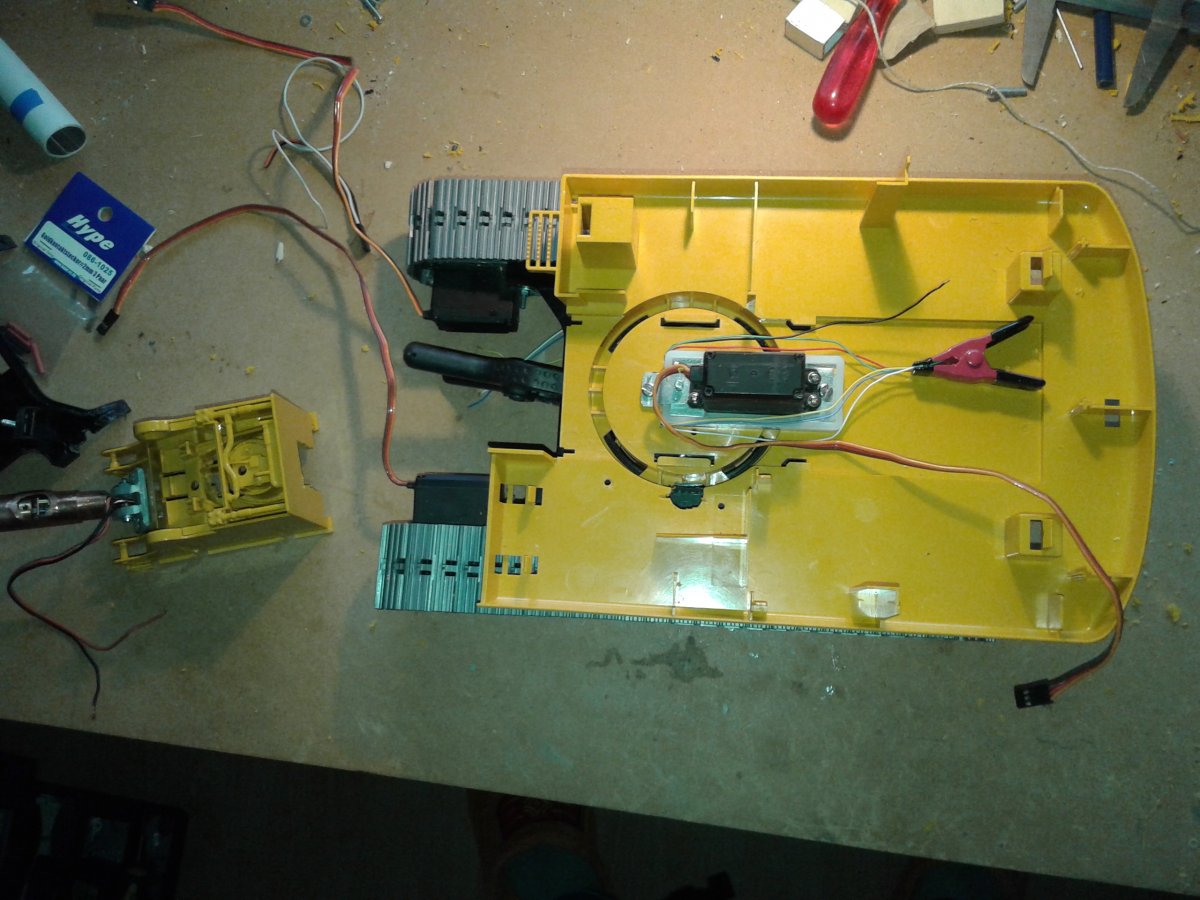

kleine vorderingen, hier nog wel in proefopstelling.



[Lex Verkuijl]

Hallo Francois,

Leuk dat je ook een Bruder CAT aan het ombouwen bent!

Heb je misschien je foto-album niet openbaar staan? De links zijn er wel, maar ik zie geen foto's helaas.



[François99]

inderdaad, mijn foto album stond nog op prive.
is inmiddels gewijzigd,
dank je lex



[François99]

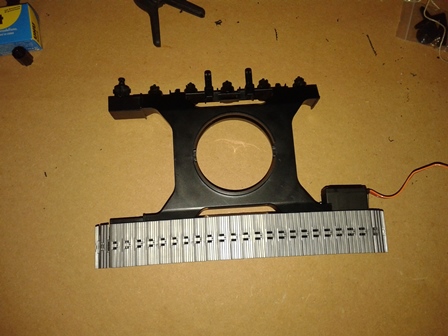

Tracks

Eerste rups draait!
Hier en daar nog wat afstellen,
een 360 graden draaiende servo drijft de rups aan



[François99]

Eerste rups draait!
Hier en daar nog wat afstellen,
een 360 graden draaiende servo drijft de rups aan



[Pino999]

Ziet er mooi uit, wat voor servo`s gebruik je?

Ben zelf ook bezig en heb HXT 10kg Servo (metal gear) 55g / 10kg / .16sec (EU warehouse) vanwege de prijs

Benieuwd hoe lang ze het volhouden



[Lex Verkuijl]

Leuk is dat als het eerste onderdeel werkt zoals je gepland had! Ziet er goed uit.

Ik heb zelf deze servo's gebruikt:
BMS-705MG Low Profile High Torque Servo (Metal Gear) 6.0kg / .18sec / 34g
Dat zijn Low Profile servo's, die steken minder uit. Ze lopen ook wat langzamer.



[François99]

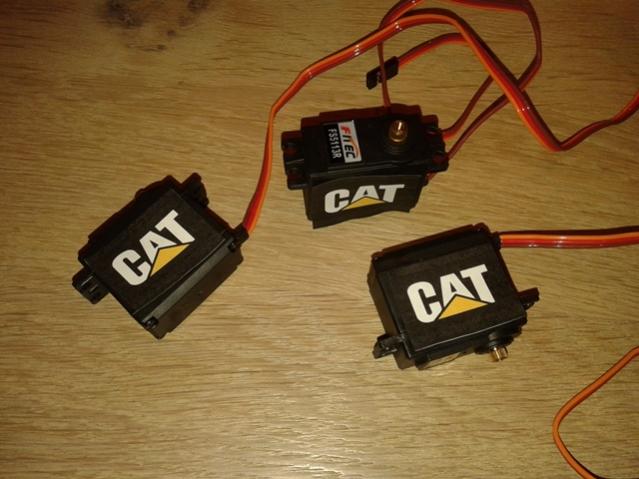

360 servo

Ik heb deze servo's gebruikt
Servo - 360° (13.2kg/cm) metal Snelheid 60°

in 0.16sec



[François99]

360 servo

Ik heb deze servo's gebruikt
Servo - 360° (13.2kg/cm) metal Snelheid 60° in 0.16sec
http://www.modelbouwforum.nl/forums/picture.php?

[IMG]www.modelbouwforum.nl/media/209254/full



[François99]

ik heb de servo's hier van
www.iprototype.nl/products/robotics/servo-motors/servo-360-metal-gear



[François99]

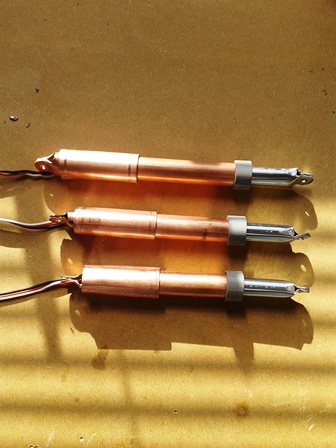

Hier mijn cylinders
(niet gek als ik het zelf zeg



[Pino999]

Netjes!!, Hoe heb je het motortje vastgezet? of gewoon klem gezet.



[François99]

Ik heb het buisje waar het motortje inzit vastgeklemd(ovaal),
Maar ik moet nog wel wat aanpassinkjes maken want mijn idee om
het zo te maken valt in de praktijk iets anders uit.



[François99]

Dit ziet er beter uit, Heb het zwarte Hulsje vervangen door
koperleiding toch een stuk stabieler.



[François99]

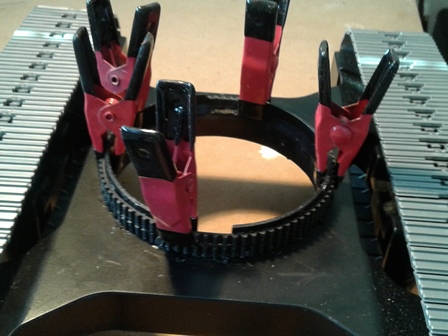

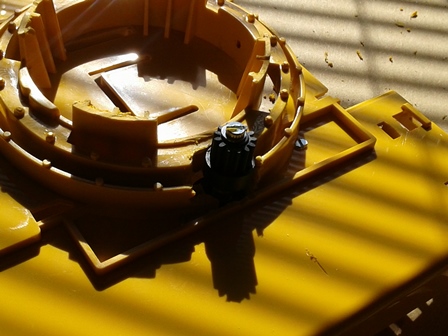

Bevestiging van de draaikrans.

Aandrijving van de draaikrans



[François99]



[François99]

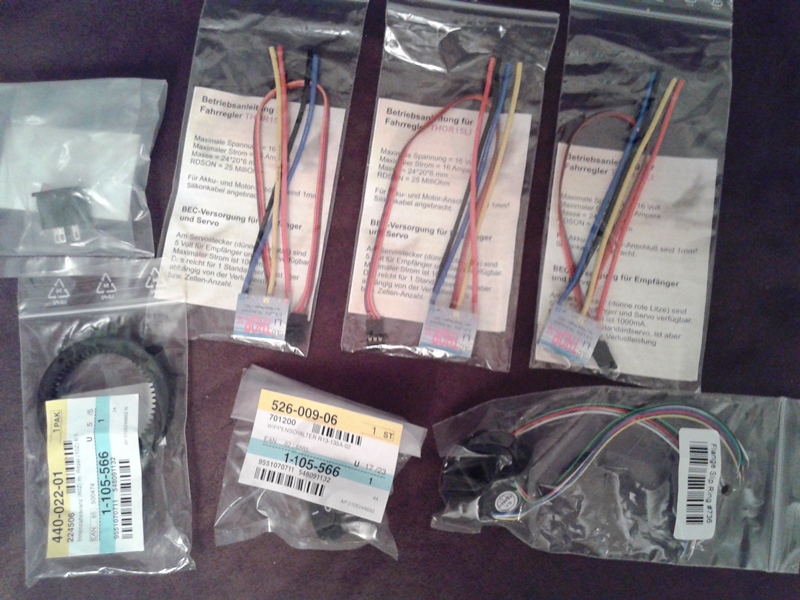

Ik heb weer wat tijd gevonden om mijn caterpillar 320 D verder om te bouwen.



[François99]

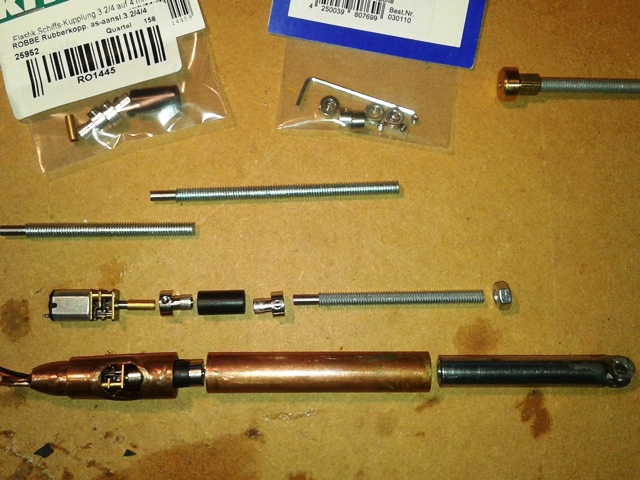

Cilinders aangedreven door een 50:1 motor
Slibkoppeling van Robbe tussengeplaatst.



[Marco_Polo]

Voor mijn gevoel.... hoe groot zijn die motortjes in die cilinders?
Ziet er goed uit.
