Bouw van de Dquad iniMini-H quad 5" v2

Eindelijk kan ik zo langzamerhand beginnen met het bouwen van mijn Dquad iniMini. Na een kleine anderhalf jaar gevlogen te hebben met een F550 begon de interesse in een racequad naar boven te komen. Afgelopen week de knoop maar doorgehakt en besloten dit te gaan realiseren.

Er komen zo nu en dan eens wat onderdelen binnen nu. Tot op heden heb ik een deel van het frame al in elkaar gezet en uiteraard boutjes ( behalve de nylon ) vastgezet met lockbond. Ik ga proberen om de voortgang zoveel als mogelijk is hier op het forum te plaatsen.

Mocht je zoiets hebben van "hé, waarom doe je dit zo" of "je kan beter zus" laat het alsjeblieft weten, daar heb ik, en ik hoop de mensen die in de toekomst deze quad gaan bouwen wat aan

De setup wordt als volgt:
Dquad iniMini-H quad5" v2
Cobra 2204/2300kv motors
Turnigy Graphene 1300mah 4s 65C
FrSky D4R-II 2.4Ghz Receiver
ESC Littlebee 20a
Naza32 rev6 met 5v polulu
Immersion video tX 600mw
Foxeer HS1190 600TVL CCD Mini FPV Camera
DennisK antenne

Het frame deels in elkaar

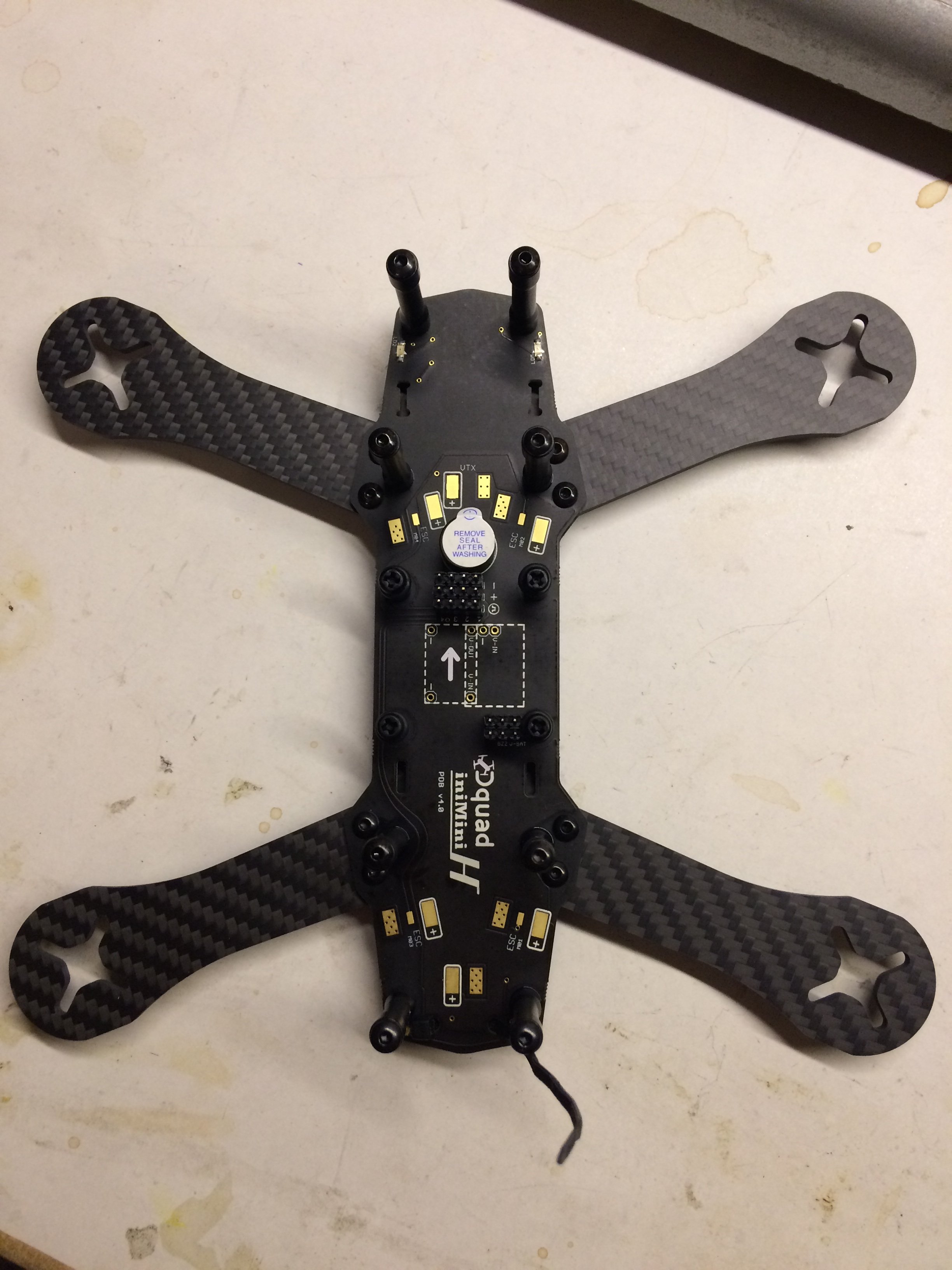

IMG_0043Dquad iniMini-H quad5" v2 Frame door Marc D geplaatst op 9 okt 2016 om 00:39

Accu's op de kop weten te tikken

Turnigy Graphene 1300mah 4s 65C door Marc D geplaatst op 9 okt 2016 om 00:39

Escs zijn ook binnen

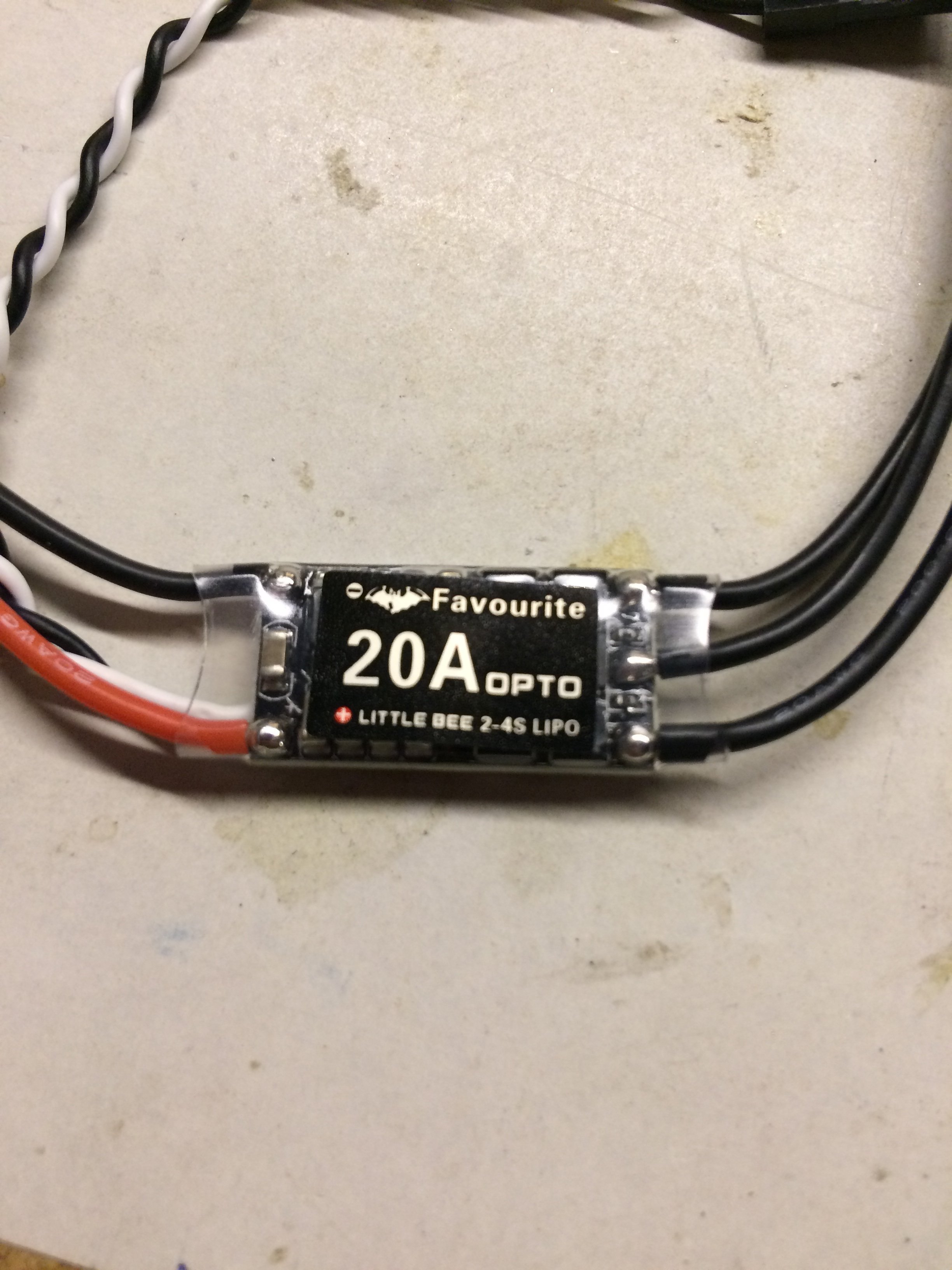

ESC Littlebee 20a door Marc D geplaatst op 9 okt 2016 om 00:39

Net als de motors

Cobra 2204/2300kv motors door Marc D geplaatst op 9 okt 2016 om 00:39

Naze32 met polulu er nog op

IMG_0039Naza32 rev6 met 5v polulu door Marc D geplaatst op 9 okt 2016 om 00:39



staat je album wel op openbaar? kom er niet in!



Whoops, hij stond inderdaad op privé. Moet nu opgelost zijn



Zag de fotos ook niet, nu wel.
Hoe gaat ie Marc? Begint ie al vorm te krijgen?



Tot op heden zit het fame'pje in elkaar en de boutjes netjes met lockbond vastgemaakt. Van de week ga ik verder werken aan de quad. Zodra ik vorderingen maak zullen jullie foto's zien
.



Vandaag weer wat spulletjes binnen gehad

FrSky D4R-II 2.4Ghz Receiver door Marc D geplaatst op 13 okt 2016 om 22:10

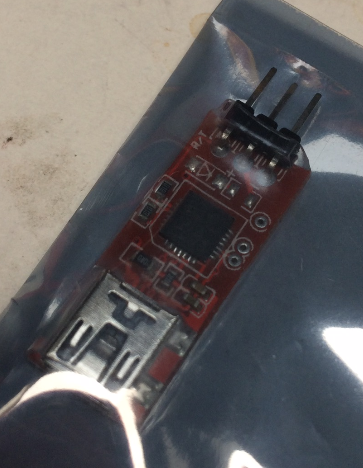

LittleBee Programmer door Marc D geplaatst op 13 okt 2016 om 22:10

Mezelf ook nog even een extra cadeautje gegeven

Graupner Ultramat 16S door Marc D geplaatst op 13 okt 2016 om 22:10

En uiteraard ook meteen weer aan het knutselen geweest:

Naze32 aan de pins gesoldeerd en even de voedingsdraden gesoldeerd.

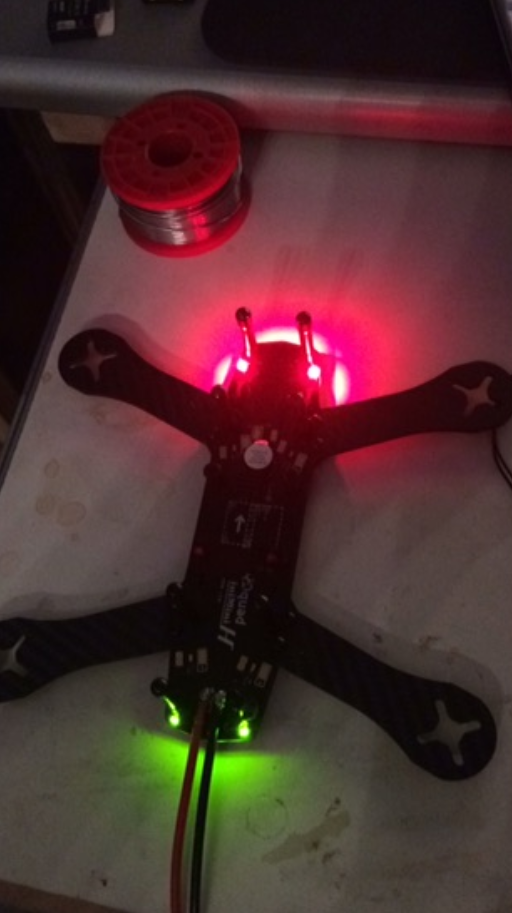

Dquad-H IniMini V2 door Marc D geplaatst op 13 okt 2016 om 22:10



Vanmiddag weer bezig geweest. ESC en motors gemonteerd. De ESC moet ik nog wel even aan de onderkant voorzien van een stukje foam. Vandaar dat ik ze ook nog niet heb af-getape't

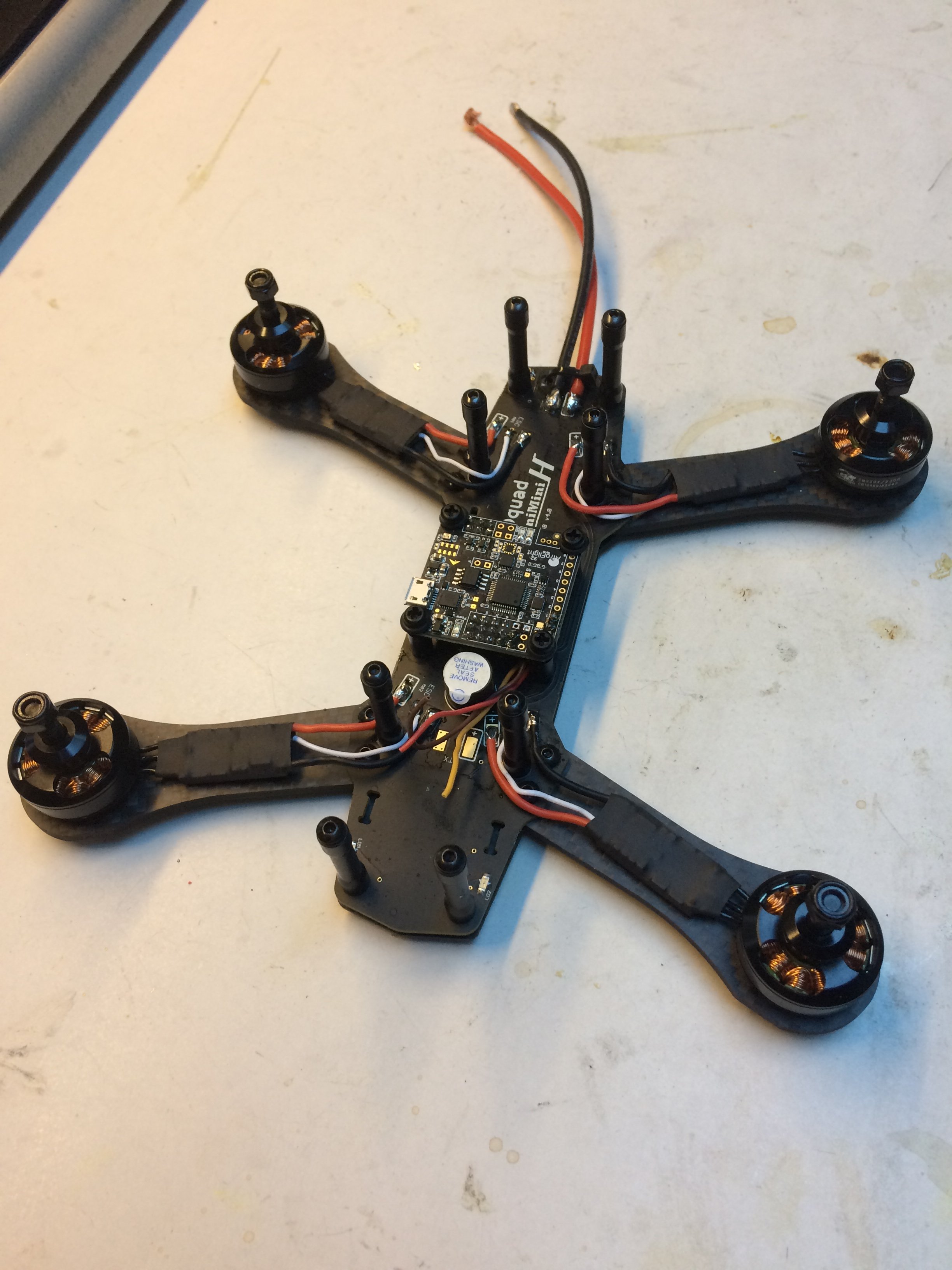

Dquad-H iniMini 5" V2 door Marc D geplaatst op 18 okt 2016 om 18:20



Ziet er al goed uit! Ontvanger er op en je kan vliegen



Zo, weer een flinke slag gemaakt. Het is nu nog een kwestie van alles even knap in elkaar zetten en de ESC's inregelen en firmware updaten van de flight controller.

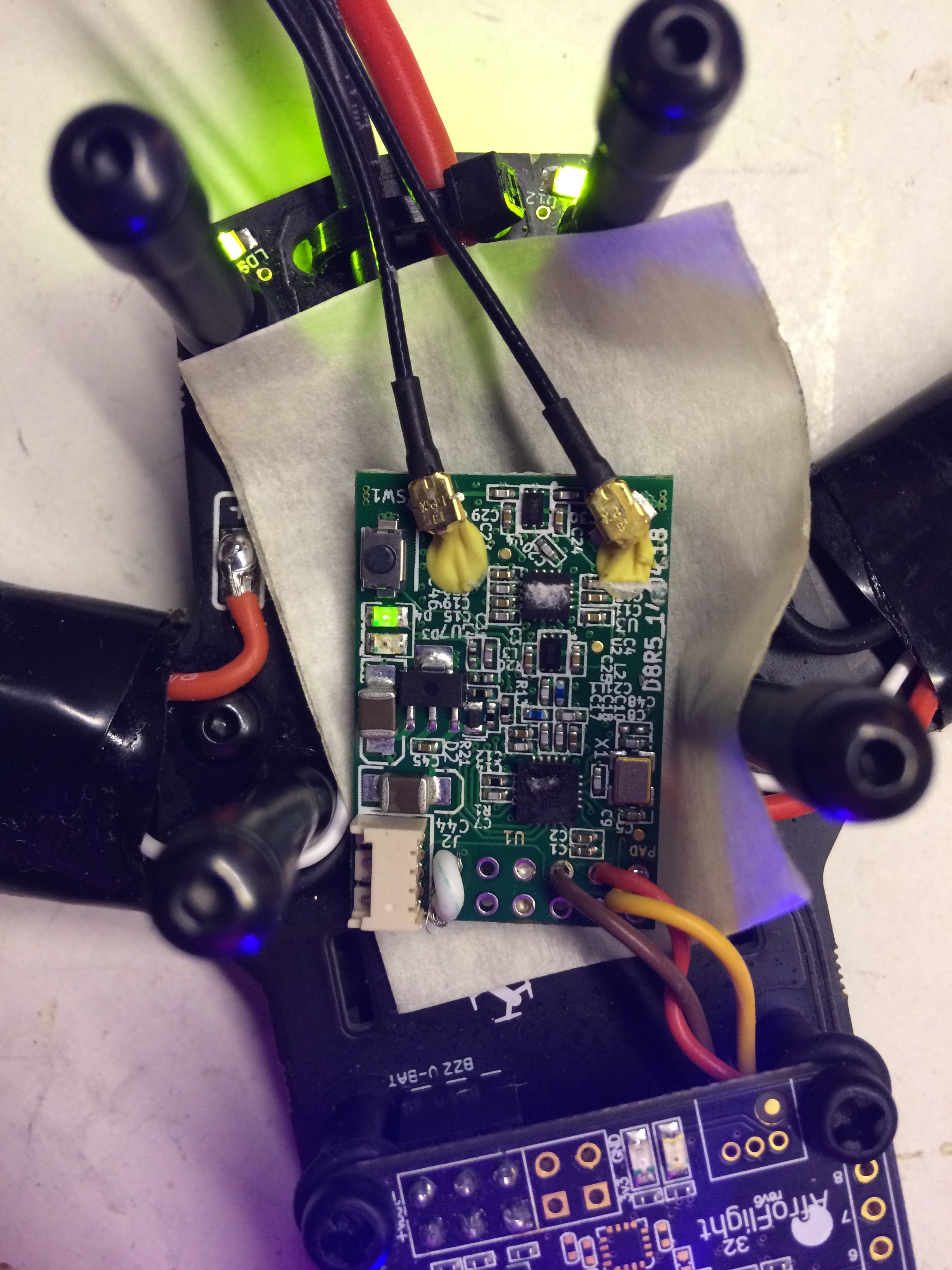

FrSky D4R-II aangesloten en zoals je kan zien gepaird.

Frsky D4R-II door Marc D geplaatst op 5 nov 2016 om 00:30

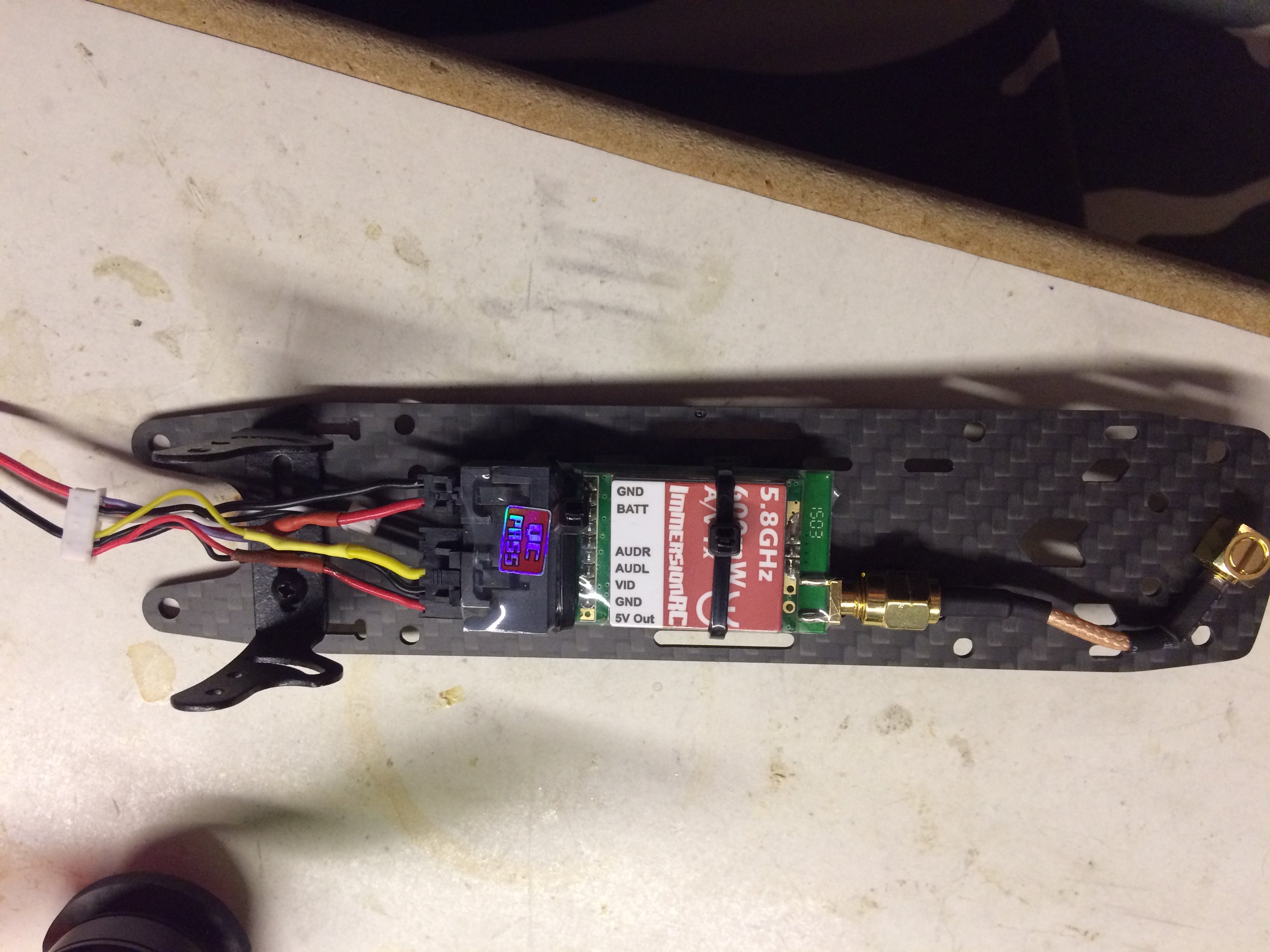

Video TX aangesloten, als nu de camera wordt aangesloten krijg ik ook mooi de vliegtijd ( tijd dat de accu spanning levert ) in beeld. Plus de lading die nog in de accu zit, erg handig!

Video TX door Marc D geplaatst op 5 nov 2016 om 00:30

De nieuwe Foxeer HS1190, werkt super!

Foxeer HS1190 door Marc D geplaatst op 5 nov 2016 om 00:30



.



Die foxeer ben ik ook zeer te spreken over!



BLHeliSuite 16.5.14.8.0.0 ziet 1 van mijn esc's niet ? Hoe kan dit nou ?
Tevens als ik de esc's ga testen, draait alleen motor 2 en motor 3....... Waar gaat het mis ?



Dat kunnen een paar dingen zijn :
- defecte esc
- esc niet goed aangesloten/gesoldeerd ?
- Juiste quad layout gekozen in de mixer ? Quad x ?

Maar 1 van de 1e 2 lijken mij meer voor de hand liggen.



Esc is goed aangesloten. Ik had al een nieuwe eac geplaatsr, maar dit mocht niet baten.



Loop je solderingen nog eens goed na en doe ze desnoods overnieuw, ik had met de kiss telemetrie dat ik maar 1 van de 4esc's zag op mn osd, nieuwekabels gelegd en gesoldeerd en toen was t over



Solderingen zijn goed, maar motor 1, welke wel wordt gevonden is niet aan te sturen via de software. Dus tja,



Dan is je fc niet goed, tenminste als je via je fc flasht, maar kan nogsteeds betekenen dat er ergens een slechte verbinding is



Hoezo denk je dat er slechte verbindingen zijn ? ik heb alles doorgemeten gepiept etc. Alles is op de juiste manier verbonden. FC is gewoon defect.



Die optie was ik idd vergeten dan moet het je FC zijn inderdaad.
