Bouwtekening Robbe DG100

Discussie in 'Tekeningen' gestart door Rob F2B, 8 dec 2016.

  1. Rob F2B

    Rob F2B

    Lid geworden:
    3 jun 2015
    Berichten:
    9
    Hallo Allemaal,

    Sinds vorige week ben ik de gelukkige eigenaar van een Robbe DG100 kit die jaren op een stoffige zolder heeft gestaan en nooit uit de doos is geweest. Een oude liefde roest niet en kon hem dan ook niet laten staan. Helaas ontbreken er bouwtekeningen, heb alleen de tekening van de vleugels. Is er iemand die mij aan de ontbrekende tekeningen en instructies kan helpen, mag ook een kopie zijn.

    Alvast bedankt.

    Groeten, Rob

  2. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    Hi Rob,
    zal van het weekend even kijken, is dit de versie met de gedeelde romp?
    Ik heb deze ook liggen maar de tekening van de vleugels ontbreekt. meld mij van het weekend bij je.

    gr.

    Gerhard

  3. Rob F2B

    Rob F2B

    Lid geworden:
    3 jun 2015
    Berichten:
    9
    Het is inderdaad de versie met de gedeelde romp Gerhard. Super dat je even wilt kijken, alvast bedankt

    Groeten, Rob

  4. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    Hi Rob,

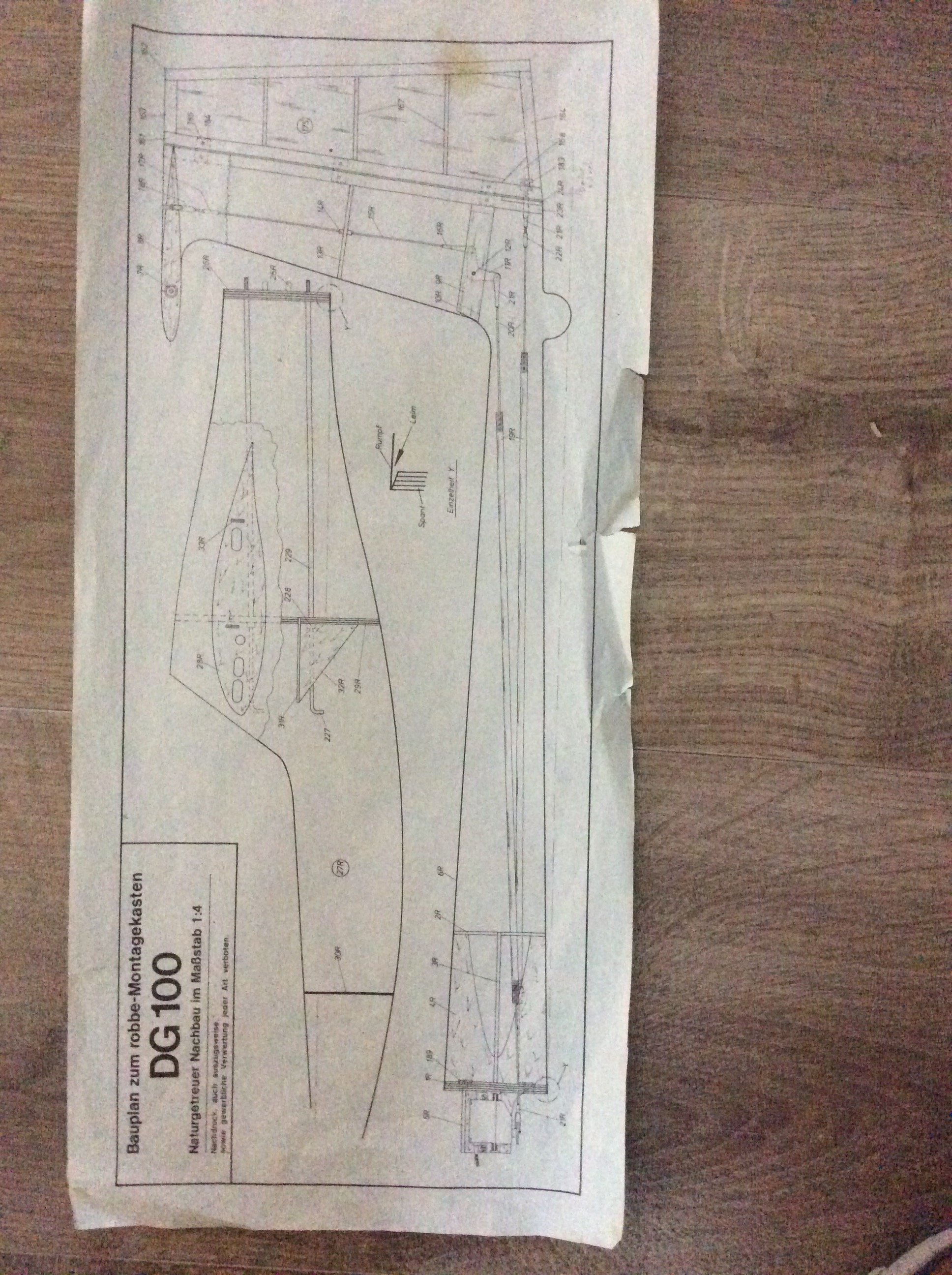

    tekeningen gevonden, echter het deel van het stabilo ben ik nog kwijt :(.
    Dat is door de vorige eigenaar er uitgeknipt. De bouwbeschrijving heb ik helaas ook niet.
    [​IMG]

    [​IMG]

    Zal informeren of dit stuk nog ergens ligt.

    gr

    Gerhard

  5. Rob F2B

    Rob F2B

    Lid geworden:
    3 jun 2015
    Berichten:
    9
    Dat is een goed begin Gerhard, ik hoop dat het stabilo deel nog te vinden is. Ik ben nog niet helemaal bekend met het forum. Is er misschien een data base waar we tekeningen in kunnen zetten zodat andere leden deze kunnen downloaden. Ik heb nog tekeningen van de Minimoa, ASK 18, grunau baby Slingby allemaal 4 m zwevers en een geweldige vintage de Majestic Major van meer 2.2m verder nog heel wat LB tekeningen uit lang vervlogen tijden (1970 en ervoor :). ) ik wil ze niet kwijt maar wel met andere delen. Als er kopieer of scan mogelijkheden zijn binnen het forum dan hoor ik het graag.

    Groeten, Rob

  6. Ariel

    Ariel verslagschrijvers

    Lid geworden:
    8 dec 2009
    Berichten:
    2.520
    Locatie:
    Hoorn NH
    Hoi Rob, de tekening van romp en stabilo kan je van mij krijgen. Maar dan wil ik wel van jouw de vleugeltekening, want deze mis ik helaas.

    De DG 100 vliegt fantastisch, zal je veel plezier mee hebben!

    Johannes

  7. TheNorb

    TheNorb

    Lid geworden:
    25 aug 2010
    Berichten:
    544
    Locatie:
    Borne
    Hallo Rob,

    Bouwbeschrijving heb ik hier nog staan, had ik al eens voor iemand gekopieerd....

    Ik heb eventueel ook nog wel de (nieuwe) tekeningen, van de 4,5 meter versie....

    Mijn kit moet ik ook nog bouwen.....

    :beer:

  8. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    Rob, Ik zie dat mijn tekening van de 3,75 meter zijn. Graag zou ik de tekeningset en bouwbeschrijving van je willen overnemen of copieeren.

    gr

    Gerhard

  9. Rob F2B

    Rob F2B

    Lid geworden:
    3 jun 2015
    Berichten:
    9
    Heel erg bedankt voor jullie reacties.

    Gerhard, ik ga kijken of ik een kopie kan maken, zullen misschien wel 2 A3 vellen worden die je aan elkaar moet plakken
    Misschien kun je me even een bericht sturen met het adres waar het heen kan

    Johannes, jij ook bedankt. Voor jou ga ik ook een kopie maken, misschien kunnen we dan ruilen met de tekening van romp en het stabilo. Ik ga kijken of ik je een bericht kan sturen met de adres gegevens

    TheNorb, helemaal top bedankt. Nu heb ik volgens mij alles compleet

    Groeten, Rob

  10. Ariel

    Ariel verslagschrijvers

    Lid geworden:
    8 dec 2009
    Berichten:
    2.520
    Locatie:
    Hoorn NH
    Hoi Rob, de tekening is onderweg naar jou.
    Veel bouwplezier.

    Johannes

  11. Rob F2B

    Rob F2B

    Lid geworden:
    3 jun 2015
    Berichten:
    9
    Johannes, ik heb die voor jou ook op de bus gedaan, mooi dat we elkaar zo kunnen helpen. Ik heb een kopie shop gevonden die het hele formaat kon kopiëren, je krijg dus een origineel formaat.
    Mochten er leden zijn die interesse hebben voor de andere tekeningen die ik eerder genoemd heb dan hoor ik het graag, kosten zijn €6.50 voor de kopie en €3.- verzendkosten

    Gerhard, voor jou heb ik ook een kopie gemaakt

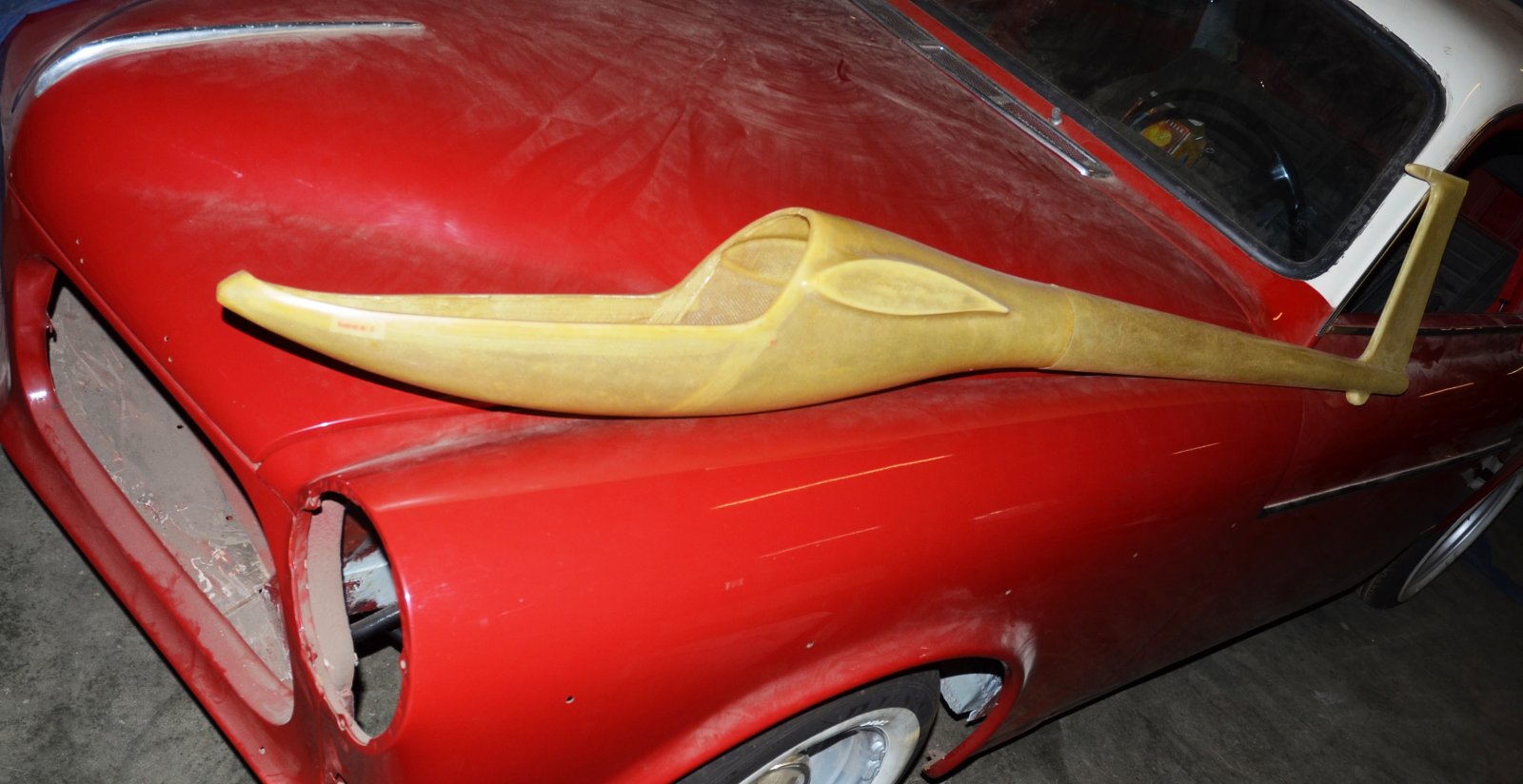

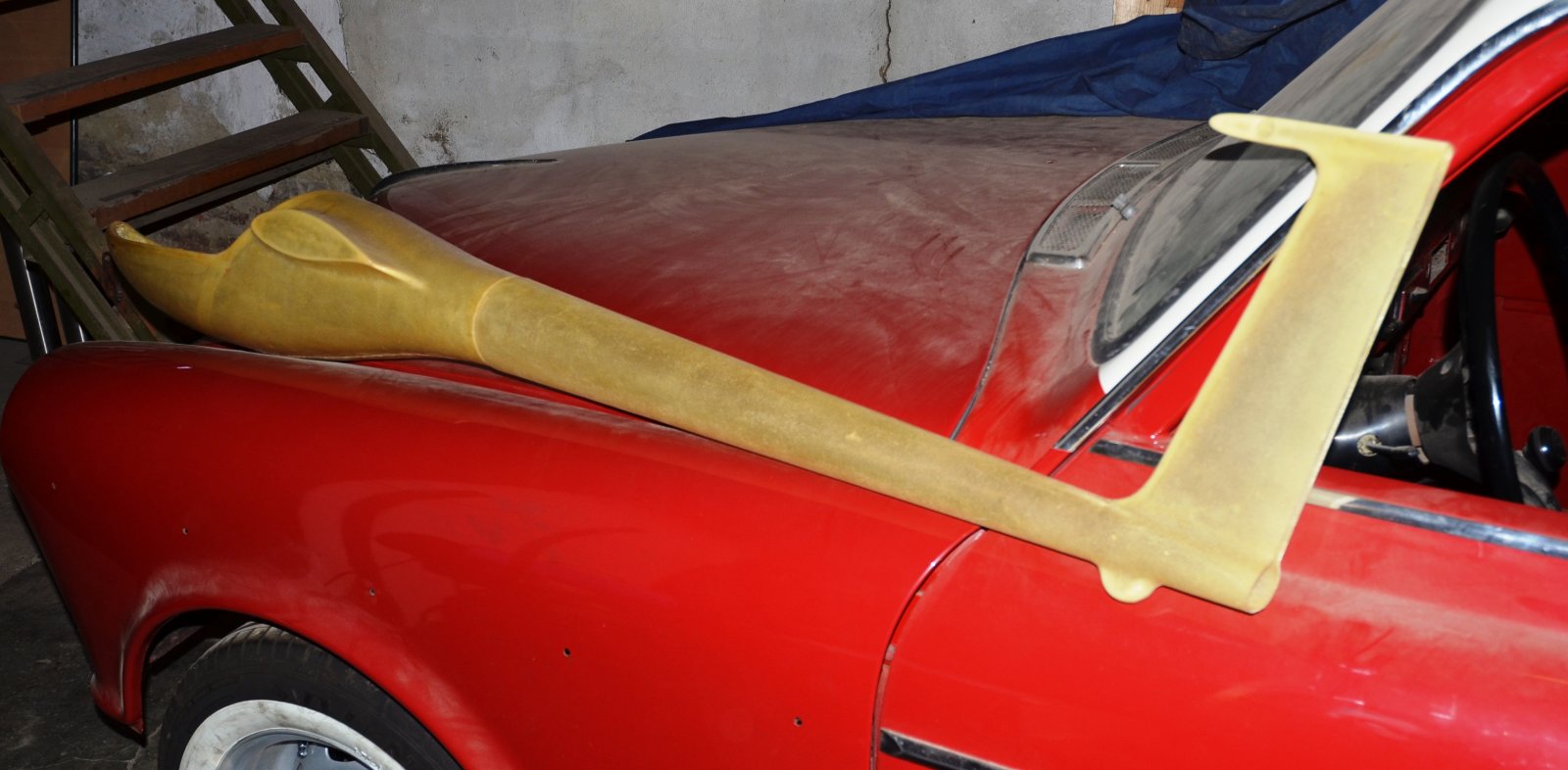

    Nu heb ik nog even een vraagje, welke DG100 heb ik nu? Op de doos staat zowel de 3.75 als de 4.5 m vermeld. De lengte van de romp klopt 1.75m en is in twee delen. Zijn er twee versies met de zelfde romp?

    DSC_0945.JPG DSC_0947.JPG DSC_0949.JPG DSC_0951.JPG DSC_0952.JPG

    Ariel vindt dit leuk.
  12. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    Hi Rob,
    Zover mij bekend is de romp voor beide versies hetzelfde. De eerste versie was met een vleugel van 3,75 meter en de tweede herziene versie is de e45 met een vleugel van 4,50 meter. Het stabilo is bij beide versies gelijk qua oppervlak. Ik denk dat het beide pendelhoogteroeren zijn.

    Zie ook de wiki over Robbe: DG 100 en DG 100 E45

    gr

    Gerhard

  13. TheNorb

    TheNorb

    Lid geworden:
    25 aug 2010
    Berichten:
    544
    Locatie:
    Borne
    Jij hebt de doos met "de sticker": de 4.5m versie. Alleen de vleugels zijn een kleine 40cm langer, tov de 3,75 versie.

    Deze versie: "daalt minimaal (0,25m/s) en heeft een "onwaarschijnlijk glijgetal", zoals daar zo mooi te lezen staat....

    Ik ga het ooit zien....

    :beer:

  14. Rob F2B

    Rob F2B

    Lid geworden:
    3 jun 2015
    Berichten:
    9
    Wow 0,25 m/s.......dan zou er zomaar een over-land in zitten van Geleen naar Borne met Terlet als alternate :), beetje hoog beginnen.....moet lukken :yes:

    TheNorb en Ariel vinden dit leuk.
  15. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    @ Rob,
    de copieen van het boekje gedonwload van je site, er wordt ook verwezen naar foto's / afbeeldingen. Die kan ik niet terug vinden in je bestanden. Heb je die ook nog beschikbaar, zou ons (Rob en ondergetekende) ook nog helpen :worship::worship:

    gr

    Gerhard

  16. TheNorb

    TheNorb

    Lid geworden:
    25 aug 2010
    Berichten:
    544
    Locatie:
    Borne
    Bedoel je mij? Ik kan de afbeeldingen er wel bij zetten.... (en wil ik ook wel doen :hammer:)

    :beer:

  17. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    Hi " the Norb" excuus ik bedoelde jou inderdaad. Wil je de foto's erbij plaatsen? Geweldig!

    Dank, Gr. Gerhard

  18. TheNorb

    TheNorb

    Lid geworden:
    25 aug 2010
    Berichten:
    544
    Locatie:
    Borne
    Komt goed!

  19. TheNorb

    TheNorb

    Lid geworden:
    25 aug 2010
    Berichten:
    544
    Locatie:
    Borne
    Gerhard, ik heb het album zojuist bijgewerkt. Dus alles is hier te vinden...

    [​IMG]

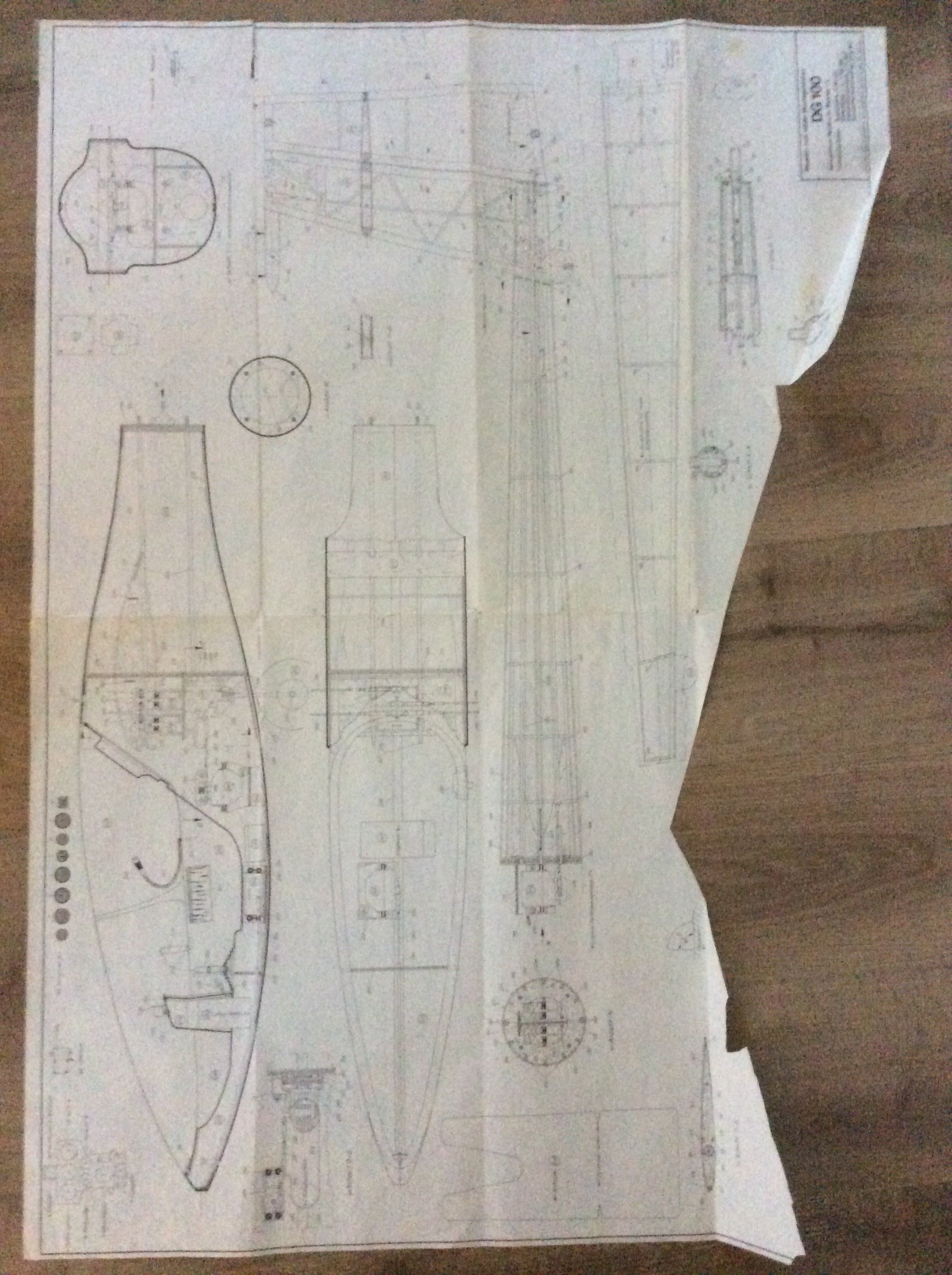

    Wel grappig om te zien dat ik er een romptekening bij heb met de voorste helft kunststof en de achterste helft houtbouw, terwijl bij mij de voor- en achterkant gewoon kunststof zijn. Ik zie dat jij er een andere romptekening bij hebt zitten....

    Deze tekening heb ik:

    [​IMG]

    Succes ermee in ieder geval!

    :beer:

    Norbert

  20. gait

    gait

    Lid geworden:
    23 feb 2004
    Berichten:
    395
    Locatie:
    't harde
    Hi Norbert,
    Dank voor het uploaden van de foto's!
    Geeft toch verduidelijking bij de beschrijving.
    Ga de komende week eens rustig de boel bekijken en een start maken.

    Gr,

    Gerhard
