Bouwverslag 8ste Schnellboot Flottille, Italeri 1/35

Het reisbureau voor vrijwillige relax reizen naar het oostfront doet weer goede zaken.
Zelfs de wat primitieve sneeuw wildkampeer reizen doen het goed. Het is wel steeds de bemanning uit een bepaalde hoek die de reizen gretig afnemen... hoe zou dat toch komen???



Geen idee, er zijn geen stapstenen in de buurt van hun patrouille water



Klopt... Dat staat als een paal boven water...



Jaaaaaaa en de beste stuurlui aan wal zeker...Duhhh



There is an "old" new Boat on my shipyard

Gentlemen,

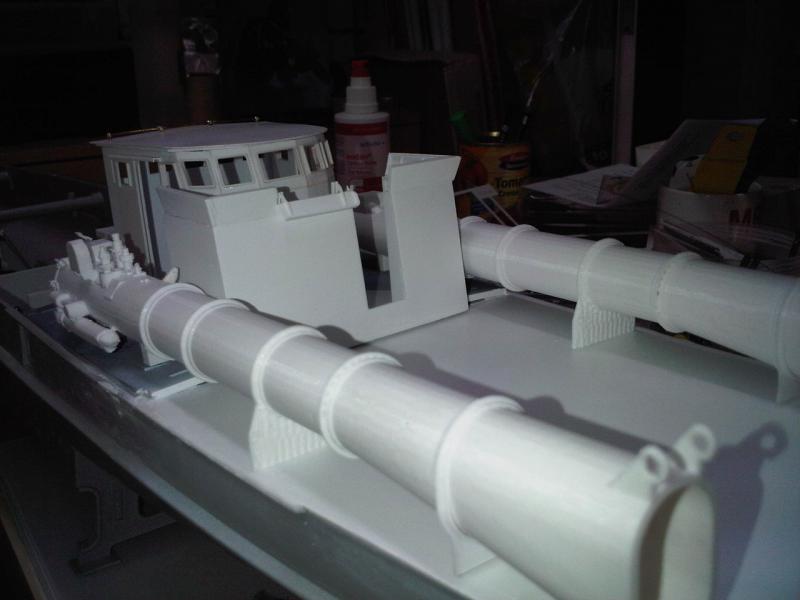

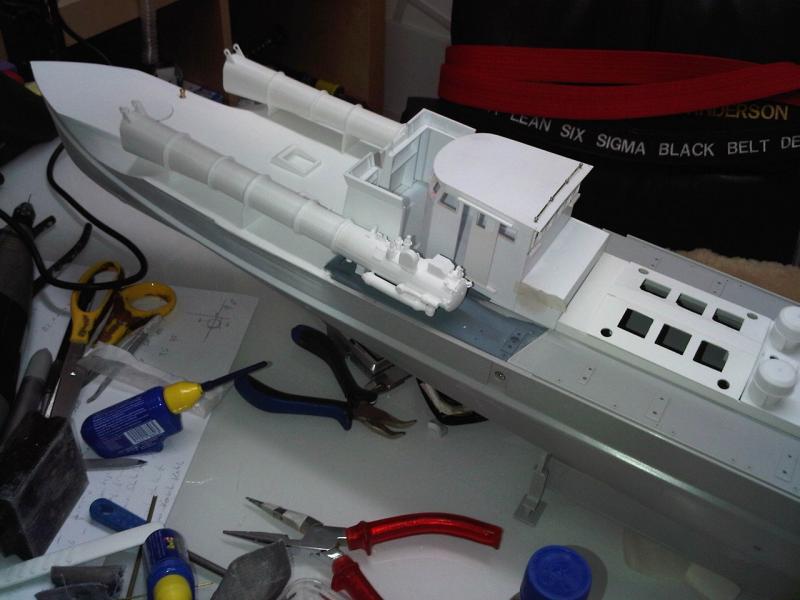

during the past month I was working on a different Schnellboot Type, an S18 type boat on the bais of the S100 hull. recently som parts have been completed I send for 3D printing, enjoy the pictures:



I think your album visibility is selected as private.
Please change in your settings.



Ahh, my dutch is s little non existend, difficult to understand what I do, maybe here again som,e pictures:



Ahoua! That's nice!



How many things did you print in 3D, it looks like a lot.



Hi Maarten,

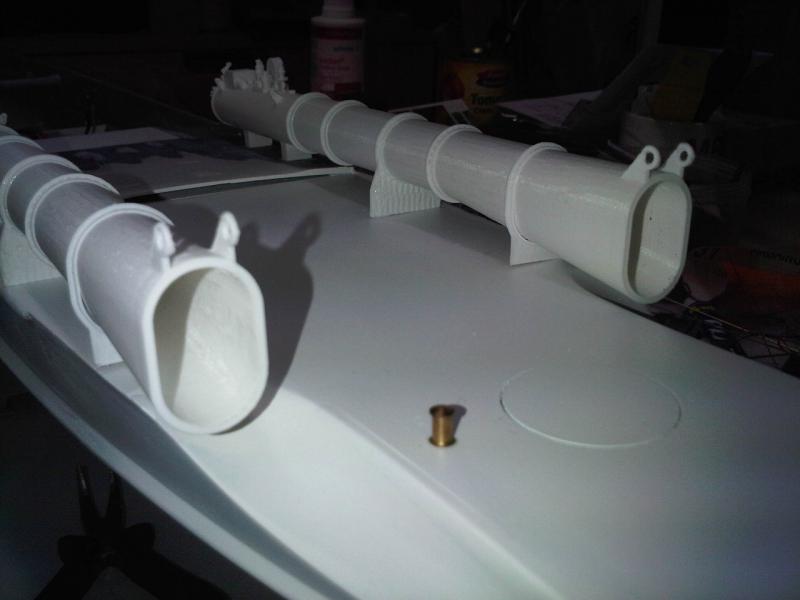

The tube consist of 3 part pus the hatch. The front vented part, the middle part straight tube to the last ring, and the torpedo tube end piece so in total 3 parts plus hatch.

bis denne

Christian



Very good work!

other parts also printed? The vents for example?



Prachtig spul, Als je met CAD om kan gaan print je het "gewoon" even uit.



Hello Maarten, yes I also printed the Muschroom vents but here the printer has a problem to generate that radius on the top, so I will use the turned parts instead.

But the ball vent he printed very nicely, that was something to be reproduces in metal would be required lot of effort. I am currently drawining the 2cm Flak and thinking about the engine box for the torpedo (two dc engines with counterrotating propellers).

bis denne

Christian



Hio allen

Na jaren onder water gevaren te hebben (modelduikboten)heb ik ook zo,n bovenwater apperaat aan geschaft,en voor een plastic model ziet er het kwalitatief zeer goed uit,want meestal moet bij de helft van de onderdelen met een mesje om het overtollige weg te schrapen.

Ik heb inmiddels hier al een tijdje rondgescharreld en een colega(Karel)van onze club is inmiddels al een jaar een aan het bouwen en van hem ik ook al een beetje van op gestoken.Maar al met al zie Ik hier van bomen het bos niet meer.
Ik jullie houd hier op de hoogte over de vorderingen.

Gr Joop



Goed bezig Joop!



Geluids module met lichtflits

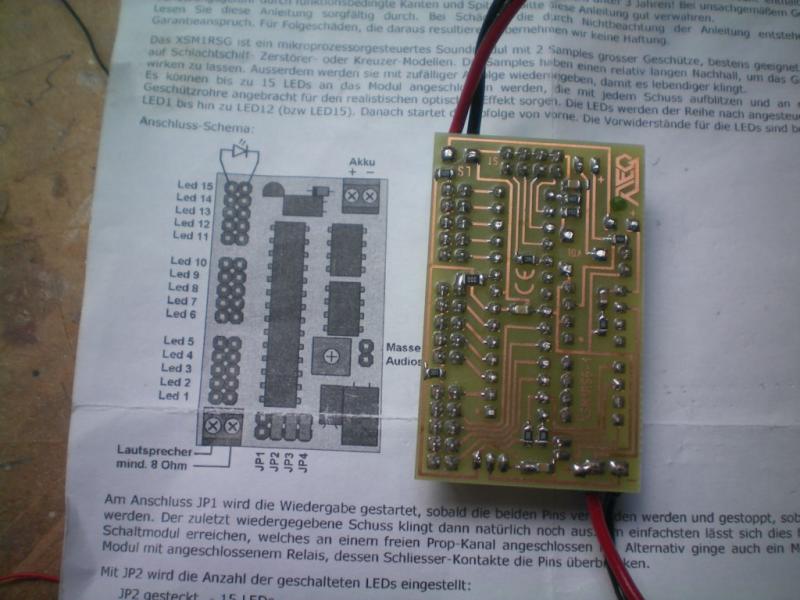

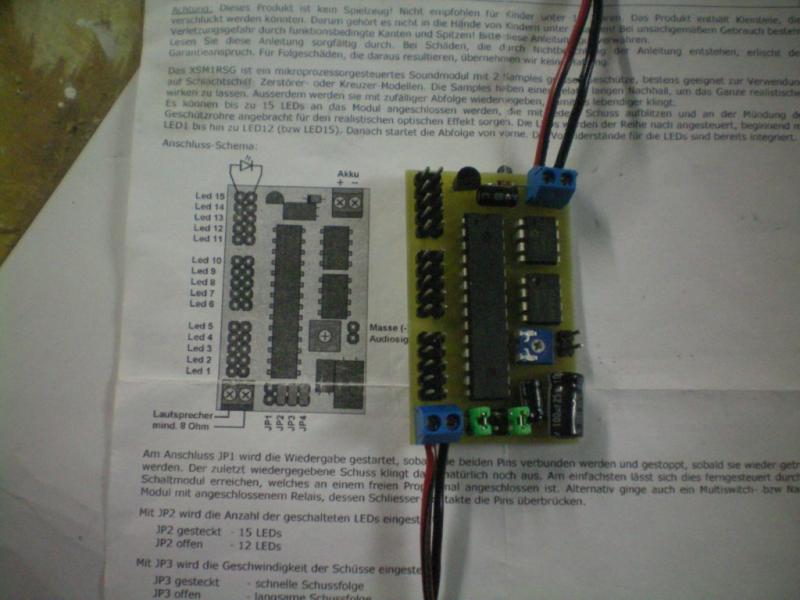

In mijn bezit bovenstaande module.
Zit met een probleempje waar ik zo geen oplossing voor weet.
Bovenstaande module bestaat uit een instelbaar geschut geluid in combinatie met aan te sluiten ledjes. (12 tot 15 stuks) De module werk volgens het principe van volgorde. Is instelbaar Bij elk vuurgeluid gaat er een ledje branden in de volgorde van 1 tot en met 12 of 15 (instelbaar). Ik heb echter maar 1 stuks geschut met 1 sms ledje. Zie aansluitingen links op de afbeelding. Het volgende gebeurt nu. Ik krijg 12 of 15 keer een vuur geluid maar het ledje flitst maar een maal per 12 of 15 schoten. Logisch omdat de module elke keer zijn programma draait. Is er een oplossing om elke led aansluiting te gebruiken voor 1 stuks geschut. Heb al geprobeerd om er 5 achter elkaar aan te sluit maar dat wil niet. Dan flitst het ledje maar 2 keer en 10 of 13 keer niet.

Leu oet Twente Leuke Leu.
=======================
In het droogdok Volharding 1.
Op de de werf de Italerie S100.
Tekeningen van een landingsboot in het archief.



Wellicht even contact opnemen met Lex Verkuijl. Die is bijzonder handig met dit soort dingetjes.
Lex zit meestal onder water...:rolling:



Er staat in het stukje tekst dat de module ophoudt zodra je de 2 contacten verbreekt. Je zou dus een schakelingetje er voor kunnen zetten, die om de zoveel tijd korte pulsjes geeft, dan is de module net begonnen met de eerste of hij stopt alweer. Netto effekt is dan dat het gemaakte schot uitklinkt en er geen nieuwe volgen, dus ook geen pogingen tot flitsen van andere ledjes. Bij de volgende puls herhaalt zich dit dan weer.

VrGr,

Theo



Geluids module + led aansturing

Ben misschien niet helemaal duidelijk geweest.



De bedoeling is als er een kanon geluid plaats vind (via de luidspreker)
Het smd ledje gelijktijdig oplicht.
Nu gebeurt dat om de 14 kanonslagen
Dus een kanonslag en een flits
Dan 14 kanonslagen zonder flits
Dan weer een kanonslag en een flits
Maar ik wil dat bij elke kanonslag het ledje flitst.
Hopelijk is het nu beter te begrijpen.
_______________________________________________________________
Leu Oet Twente Leuke Leu
Volharding 1 op de wal
S100 op de werf
Landingsboot Klasse 520 in het archief



Sound module + led aansturing

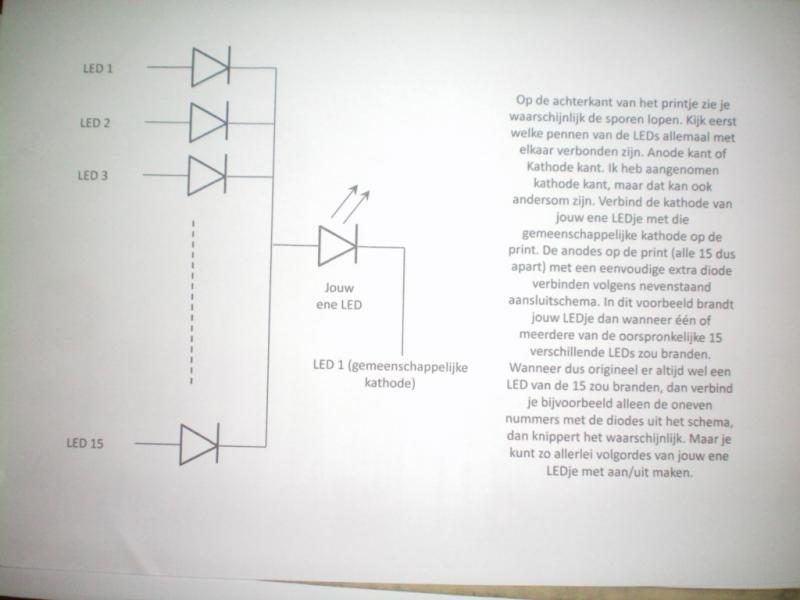

Onderstaand schema kreeg ik van een elektronica vriend.
Vaak zoek je te ver uit de buurt en is de oplossing om de hoek
Met dank aan Piet de Haan



___________________________________________________________________
Leu Oet Twente Leuke Leu
Volharding 1 op de wal
S100 op de werf
Landingsboot Klasse 520 op de tekentafel
