bouwverslag bigjim Raymon

Discussie in 'Sleepvliegtuigen' gestart door raymon, 12 jan 2010.

  1. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    hier mijn ervaringen en verslagen.
    ik ga nu eerst de werkbank opruimen en informatie zoeken en vanavond aan de romp beginnen.

    Meer vanavond.

  2. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    Zo, de romp spanten even uitgesneden uit het frees werk, en even gepast,, past netjes.
    Even de foto`s verkleinen en dan komen ze er op.

    [​IMG]

    [​IMG]

    [​IMG]


    Grt

    Laatst bewerkt: 12 jan 2010
  3. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    hier weer een update

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    de voorste spanten zijn al gelijmt aan een kant,
    morgen even de rest uitleinen en door bouwen :cool:

  4. RC-mike

    RC-mike

    Lid geworden:
    8 jan 2006
    Berichten:
    1.569
    Locatie:
    Ljouwert
    Raymond jonge, dit is toch geen bouwen?
    Dit is een legpuzzel leggen, ziet er strak uit!

  5. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    Dankje mike,
    Als ik de boel opmeet kom ik voor de dikte van het stabilo en keilvlak van 13.89mm klopt dat?

    want dan zal ik even wat 5mm plankjes halen.
    dan kan dat gemaakt worden. de romp is al voor de helft gelijmt vanavond de rest, en de vleugel uittekenen.

    Grt

  6. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    ik zal eerdaags even een foto update doen
    De romp is ruwbouw klaar.
    de vleugel ligt nu op de bouwplank.
    Eerst de vleugel ligers verlengt en vleugel helft word ongeveer 1.33m.

    De vleugelbuis is besteld en verwacht ik loop van volgende week binnen.
    Hoe dik zal ik de indekking doen van de vleugel?
    1.5mm?

    Mvg

  7. looping

    looping

    Lid geworden:
    5 mei 2005
    Berichten:
    798
    Locatie:
    Best
    Als het om een ribbenvleugel gaat zou ik toch overwegen om vanaf de neuslijst tot aan de hoofdligger in te dekken met 2mm voor die paar gram meer ben je wel veel sterker qua stijfheid en torsie.

    Mvg

  8. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    ik doe hem zowiezo tot aan de hooftliger aan de achter kant van de ligger tot aan achter.
    dus 2mm nemen?

    Mvg

  9. looping

    looping

    Lid geworden:
    5 mei 2005
    Berichten:
    798
    Locatie:
    Best
    En ik zou ook het stabilobed verstevigen met 0.8 mm omdat dat een zwakke constructie is bij een harde landing scheurt hij vlug in.
    Ik heb de mijne later heen pas verstevigd toen hij op het punt stond om af te breken door in de driehoeklatten een bamboe pen van 6mm in te lijmen tot 5cm voorbij het laatste spant.
    Je kan ook eens overwegen om de staartservo's verder in de romp naar voren te bouwen ,ik denk dat je dan veel beter met je zwaartepunt uitkomt.(is wel het geval bij mij)

    Mvg

    Laatst bewerkt: 21 jan 2010
  10. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    heb je een detail foto van jou aanpassing?

  11. looping

    looping

    Lid geworden:
    5 mei 2005
    Berichten:
    798
    Locatie:
    Best
    Nee nog niet maar ik zal het wel eens proberen.

  12. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    okee alvast bedankt, ik ga vanavond met de vleugel beginen.

    Mvg

  13. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    gister eigenlijk alleen de liggers opmaat gemaakt.
    de speedster had even voorang om vandaag te proberen te vliegen.

    vanavond ff fotos plaatsen

  14. looping

    looping

    Lid geworden:
    5 mei 2005
    Berichten:
    798
    Locatie:
    Best
    Foto

    Zal zometeen foto's maken en plaatsen, mvg

    Laatst bewerkt: 24 jan 2010
  15. looping

    looping

    Lid geworden:
    5 mei 2005
    Berichten:
    798
    Locatie:
    Best

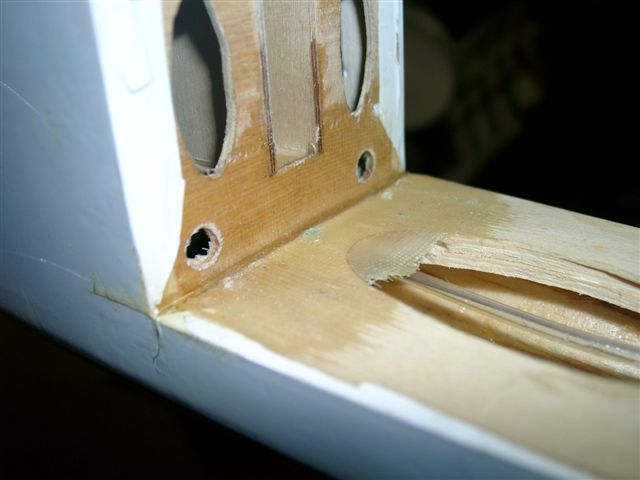

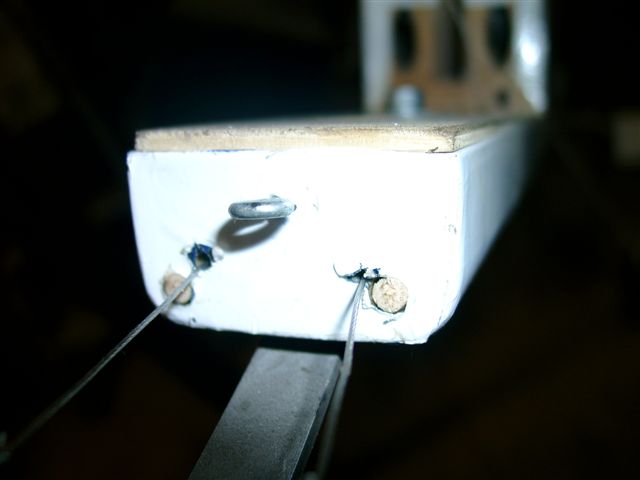

    De aanpassing

    [​IMG] [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  16. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    okee,

    ik zag dat hij het spand daar inderdaat wel een 3hoekje uit was dus er is denk ik al rekening mee gehouden.
    Dan zal ik daar een extra latje en matje glas in leggen,

  17. looping

    looping

    Lid geworden:
    5 mei 2005
    Berichten:
    798
    Locatie:
    Best
    Je kunt er ook aan de binnenkant bij de overgang van romp -staart een plaatje0.8mm triplex aan weerszijde met epoxy er tegen lijmen.
    Die driehoeklat loopt bij mij vanaf het motorspant tot achteraan toe aan een stuk.

    Mvg

  18. nijsinkgj

    nijsinkgj

    Lid geworden:
    13 feb 2005
    Berichten:
    1.043
    Locatie:
    rijssen
    die versteviging moet je zeker doorvoeren, ik had bij mijn BJ het zelfde euvel.
    dit verstevigd met 3hoekslat en glasmatje, daarna nooit geen last meer gehad.
    hier ga je veel plezier mee beleven, dat kan ik je verzekeren.
    die kist vliegt heerlijk. (ik mis mn BJ toch wel een beetje hoor:(maar ja 1:1 vliegen is toch net ff weer iets leuker (vind ik)

    sucses gr Gertjan

  19. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    ik hoop het wel
    tot nu toe alleen maar pech gehad met modellen groter als 2 meter:(
    afgelopen zondag de speedster een butienlanding gegeven
    hele onderkant er onder weg.

  20. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    [​IMG]
    zo nu gelijmt,, het past echt netjes.
    Alleen kwam ik een grote webbing te kort en 2 kleine helaas.
    die heb ik dus maar na gemaakt.



    [​IMG]

    even vergelijken met de vleugel van de pyranha.
