Bouwverslag Tamiya M2 Bradley 1/35 RC.

Discussie in 'Tanks / Rupsvoertuigen' gestart door rubenbosman, 8 jun 2018.

  1. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Ik ben al een tijdje op zoek naar kleine RC 1/35 tanks van Tamiya, maar die worden helaas niet of nauwelijks in en naar Europa verkocht vanwege de zender die erbij zit...

    De kleine modellen trekken mij persoonlijk steeds meer i.p.v. de grotere.

    Op een dag had ik 35rctank.com gevonden. helaas maakt deze meneer zijn kits in hele kleine kwantiteit en is zo'n beetje alles wat hij op de site heeft staan uitverkocht...

    Ik heb mijzelf op zijn maillijst gezet en een maand ofzo geleden een mail gekregen dat hij binnenkort weer zijn kits gaat bevoorraden en de Bradley was de eerste.

    3 weken geleden een mailtje naar hem gedaan met dat ik graag een kit wou maar ze waren helaas alweer uitverkocht, tot ik vorige week een mail van de beste man kreeg dat 1 van zijn klanten toch van de koop afzag en dat hij toch een kit voor mij beschikbaar had en of ik die nog wou!
    Ik heb gelijk de koop rond gemaakt en gisteren kon ik hem (met een leuke rekening.... van onze vrienden bij de douane :hammer:) ophalen bij een pakketpunt van Postnl.

    In het pakketje zat het volgende:

    De gearboxen en motoren voor de aandrijving:
    prachtig afgewerkt en ze draaien zeer soepel!

    De 2 aansturingsprints, 1 zit al op een perspex plaatje met de speaker en de motor voor de toren.

    De torsiestangen ophanging en een uitlijnmal voor de wielassen.


    De ringgear en de loop elevatie servo al gemonteerd.

    het 25mm kanon in metaal met ingebouwde led en glasvezel, en het machinegeweer ook al met glasvezel erin.


    Verder nog wat losse dingen, hardware etc. (in het midden van de foto zie je het machinegeweer led)

    En uiteraard een duidelijke handleiding bijgevoegd. (als je die wilt zien kun je die downloaden op de 35rctank site)

    Laatst bewerkt: 9 jun 2018
  2. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel

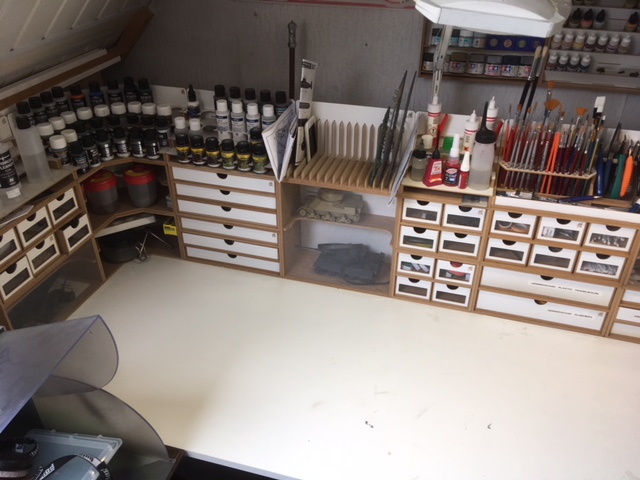

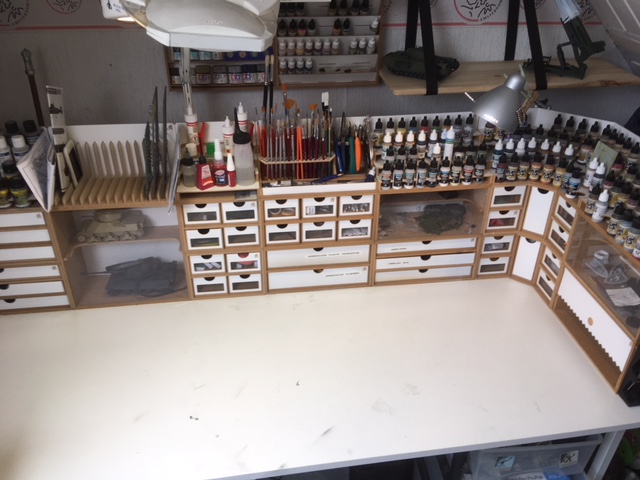

    Als eerste heb ik vanmiddag mijn werkplekje weer even goed opgeruimd:



    Ook heb ik uiteraard gezorgd voor een Tamiya kit van de Bradley :)

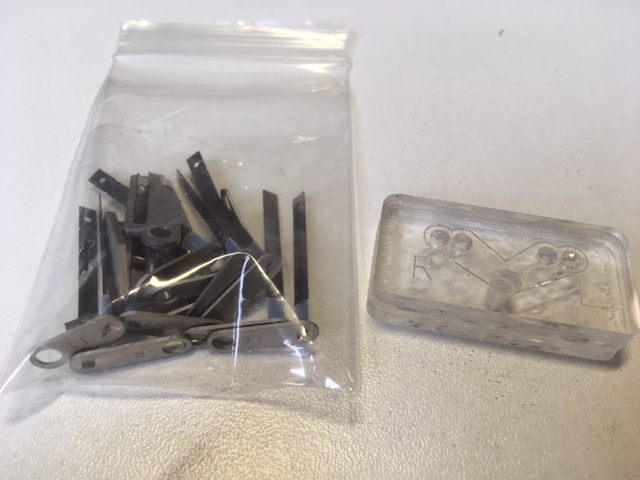

    En van Friul models een set met metalen tracks, die je zelf in elkaar mag zetten.... (monnikenwerk noemen ze dat ook wel ;) )

    Ze zien er in ieder geval top uit:

  3. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    De eerste klus is om wat materiaal uit de romp weg te halen zodat de motoren en gearboxen goed passen:

    In de handleiding word duidelijk aangegeven wat je moet weghalen met maten e.d. erbij.
    Ik dacht ook dat er een 1 op 1 tekening bij in zat maar deze bleek niet helemaal 1 op 1 te zijn...
    Dus alles uitgemeten en opgetekend en toen voorzichtig met de Dremel het materiaal weggehaald:

    En het past goed!

    Vervolgens moet allen ophangingsarmen die er standaard aan zitten eraf.


    je moet alleen de assen wel bewaren aangezien je die straks in de niet torsiestangen gaat lijmen:


    Nu nog de andere kant doen :)

  4. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    We zijn weer een stukje verder:

    Als eerste moesten de plekken waar de torsie stangen doorheen moeten 3 mm uitgeboord worden.

    vervolgens moesten er gaatjes van 1,5 mm voor de Idler wielen geboord worden:

    en de metalen houders worden met 2 m2 bij 3 mm schroefjes vastgezet:
    Ze hebben nog ruimte genoeg om de rupsbanden straks goed te spannen, bijna 10 mm speling!

    De beide zijden:

    vervolgens moeten we de torsiestangen aan de wielassen verlijmen, hiervoor gebruik je het meegeleverde uitlijnmal en dit werkt perfect, klein druppeltje secondelijm even erop blazen zodat de lijm zich rondom de as verspreid en goed laten drogen:


    Ze pasten mooi in de gaatjes van mijn afzuiginstallatie :)

    Vervolgens moest ik een PS plaatje op maat snijden, deze word straks gebruikt om alle torsiestangen te verlijmen. 120 x 13 x 1 mm:

    vervolgens de torsiestangen plaatsen en met stukje tape vastzetten:

    En dat ziet er dan zo vanaf de binnenkant uit:

    En dan hebben we het verlijmd, in de gebruikershandleiding staat dat je iets van Revell of tamiya plastic cement moet gebruiken hiervoor, dat heb ik gedaan maar ik heb mij twijfels of dit wat word. maar ik zal hem nu eerst een behoorlijke tijd laten rusten zodat de lijm goed kan drogen.

    Zo... dat was hem weer voor vandaag :)

  5. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Het lijmen is geslaagd, ik heb wel nog wat extra lijm toegevoegd na een tijdje, en ook nog wat dikke secondelijm voor de extra stevigheid.

    Vandaar de witte waas :)

    De 4 in het midden veren zeer soepel, de voorste en de achterste zijn iets steviger en veren iets minder makkelijk. Al met al werkt het erg goed.

    Vervolgens de motorplaat gelijmd, en aan de voorkant is een geboden metalen plaatje, en in de bovenkant zit een magneet gelijmd zodat hij makkelijk in en uit elkaar te halen is.

    De magneet:

    In de beschrijving staat dat je E26 tegen de voorkant moet lijmen, er is alleen 1 probleem, er is geen E26 in mijn kit. (uberhaubt geen E gietboom in mijn bradley kit....)

    Uiteindelijk maar een stukje PS op maat gesneden en die tegen de voorkant aangeplakt. (ik speel nog met het idee om daar lasnaden tegenaan te maken zodat het er misschien als 1 geheel uitziet)

    De bovenkant erop:


    Wat onderdelen voor de achterkant geplakt, ik heb de achterdeur verder helemaal dichtgeplakt, zodat hij niet meer scharniert.

    en de voorkant:

  6. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Mijn statische Bradley kwam ook maar eens een kijkje nemen naar zijn nieuwe broertje!:


    Dennist vindt dit leuk.
  7. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Het monnikenwerk zit erop....

    Beide rupsbanden zijn gemonteerd, en zijn 81 links per zijde.

    ook heb ik de motoren erin geschroefd.




    Het hele model weegt al wel heel wat, meer als ik dacht :)

  8. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Vandaag moest ik natuurlijk even kijken of het allemaal werkt....


    Ondertussen staat hij er dus zo bij....

    En hierbij een filmpje wat ik net heb gemaakt met een test van de systemen:



    De rupsbanden zijn nog niet helemaal naar mijn wens, maar misschien moeten die ook nog gewoon een beetje inlopen zodat het wat soepeler gaat draaien allemaal.

    Het model weegt nu met accu 523 gram.

    (De oplettende onder u zullen vast wel hebben gezien dat er een aantal pennen uit de rupsbanden beginnen te komen, ik moet ze nog vast zetten allemaal :) )

    Laatst bewerkt: 13 jun 2018
  9. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Nog wat detail werk kunnen doen, toren en romp verder helemaal opgebouwd:



    Wat erg gaaf is en ook bij de RC kit zat is de meebewegende "noodvizier" voor het machine geweer


    Welke uiteraard goed meebeweegt.

    Ik ben nu bijna klaar voor het verf gedeelte, de bouw viel me eigenlijk verder wel mee.

    Laatst bewerkt: 15 jun 2018
    Droopy'ke en key vinden dit leuk.
  10. Roel van Essen

    Roel van Essen Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    13 jul 2002
    Berichten:
    12.699
    Locatie:
    Betuwe
    Ruben, dat ding is het mechanisch noodvizier voor zowel het 25mm Bushmaster kanon als voor de coax.
    Een typische "desktop-uitvinding"; werd zo ongeveer als eerste er af gesloopt omdat de bemanningen hun nek er over braken.
    Bovendien: als je optiek het niet doet en je "op zicht" moet richten, kan je veel beter gebruik maken van het lichtspoor van de munitie (zowel 25mm als 7,62mm heeft lichtspoor) dan door zo'n kringvizier te koekeloeren...

    rubenbosman vindt dit leuk.
  11. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Bedankt! Ik wist even niet hoe het zo heette :)

  12. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Na een weekje vakantie zijn we weer begonnen :)

    De Bradley is weer uit elkaar en bepaalde dingen zijn afgeplakt en hij staat in de primer:



  13. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel

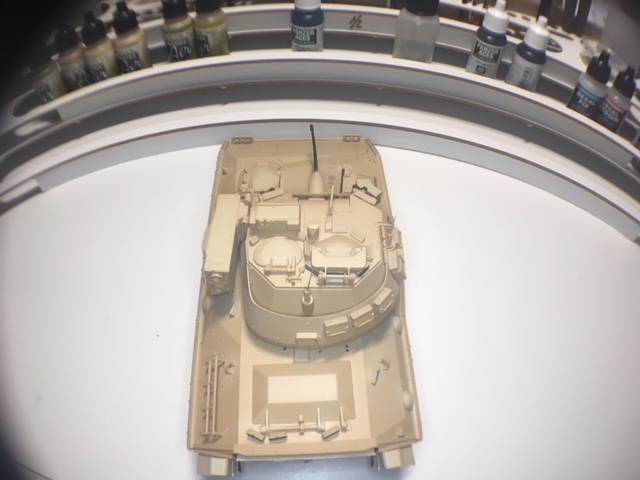

    En begonnen met het verven! Ik gebruik hier voor van Vallejo de "Dessert war Zenith transformation set".




  14. mtoao

    mtoao

    Lid geworden:
    10 apr 2005
    Berichten:
    57
    mooi project :worship::thumbsup:

  15. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Thanks!

    We zijn weer wat verder, het verven is gedaan, ik moet alleen alle gereedschappen nog verven....

    De kleuren modulatie is subtiel maar wel te zien.

    De bandjes om de wielen heb ik ook gedaan en daarna de wielen met een Wash
    Het onderste wiel is met de wash gedaan:


    Ook zitten er al een paar decals op:





    Op deze foto kan je goed zien dat het kanon en machinegeweer allebei een beetje scheef zijn, en deze krijg ik ook helaas niet meer recht...


    Ook zit er op het vizier een kleine decal:


  16. Roel van Essen

    Roel van Essen Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    13 jul 2002
    Berichten:
    12.699
    Locatie:
    Betuwe
    Da's interessant! De Duitsers hebben daar ooit proeven mee gedaan: Een gebogen loop op een machinepistool en een aangepast vizier.
    Was alleen niet zo effectief. Veel slijtage aan de loop en op meer dan 30 meter had het ding meer spreiding dan een schootbuks met afgezaagd loop.
    Met een 25mm Bushmaster lijkt me de kans groot dat na één schot de loop klapt.

    Even alle stokheid op een gekje:
    probeer de kanonsloop te verwijderen en leg 'm 5 minuten in heet water.
    Vis 'm er dan uit en klem hem vast langs een recht stuk metaal of hout.
    Laat 't ding zo een uurtje zitten.
    De coaxmitrailleur is simpeler: snij 'm af, boor een klein gaatje in de toren op de plaats waar hij zat en lijm de loop van een M60 machinegeweer in.
    Heb je wellicht nog ergens in een doos met reservedelen liggen.

  17. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Helaas zit alles al goed vast en als ik het los probeer te halen dan zal het afbreken, ook zitten in deze lopen een glasvezel verwerkt voor de licht effecten...

  18. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    We zijn in de afgelopen week weer wat verder gekomen, en de Bradley is bijna af.

    De decals zitten erop, (ik vond die decal op de TOW lanceerder wel grappig staan :) )

    Hij rijd op 4 oplaadbare AA accu's en meer heeft hij ook niet nodig.

    Onder het vakkundig geplaatste ducktape zit een nieuwe kleinere ontvanger zodat ik net wat meer ruimte binnenin heb.

    Ik heb ook een concessie moeten maken wat betreft het rijden, ik heb een stuk van de zijkanten af moeten halen aangezien de rupsbanden erachter bleven haken en de bovenkant dan meenamen en eraf drukten....


    Ik vind het op zich geen ramp hoe het er nu uitziet en hij rijd nu goed.




    Rest mij nog 2 reserve rupsband delen toe te voegen en daarna hem nog een keer of 2 in de lak te zetten en wat mij betreft is hij dan af.

  19. Roel van Essen

    Roel van Essen Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    13 jul 2002
    Berichten:
    12.699
    Locatie:
    Betuwe
    Wat dacht je van een wat gemodificeerde versie van het zijpantser?
    Het onderste deel staat verder van de track vandaan.
    Dan sla je twee vliegen in één klap:
    Je Brad rijdt goed, en hij ziet er eens stuk beter uit.
    Want (sorry!) met dat onderste stuk pantser verwijderd, ziet hij er uit als een hele mooie vrouw in een jute zak met gaten...
    't Is weliswaar een hele klus, maar met Evergreen en een Punch&die-set kom je een heel eind.

    rubenbosman vindt dit leuk.
  20. rubenbosman

    rubenbosman

    Lid geworden:
    24 mei 2008
    Berichten:
    2.528
    Locatie:
    Kampen, overijssel
    Heeft dit pantser ook een speciale naam zodat ik wat makkelijker naar foto's kan zoeken?
