Bouwverslag Union Sovereign

Discussie in 'Bouwverslagen - Schepen' gestart door Macrabbit, 8 feb 2015.

  1. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Timberwolf.

  2. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Ik kan weer wat afvinken van de lijst. Had de verlichting van de opbouw al wel aangebracht, nu is ze ook aangesloten. Ieder lampje is voorzien van een SMD Led. De kenners weten wat een priegelwerk dat is. Althans, zo ervaar ik het wel. Maar als het dan gelukt is en het brand geeft dat weer een machtig gevoel. Affijn, hier 3 sfeer plaatjes om jullie een indruk te geven.

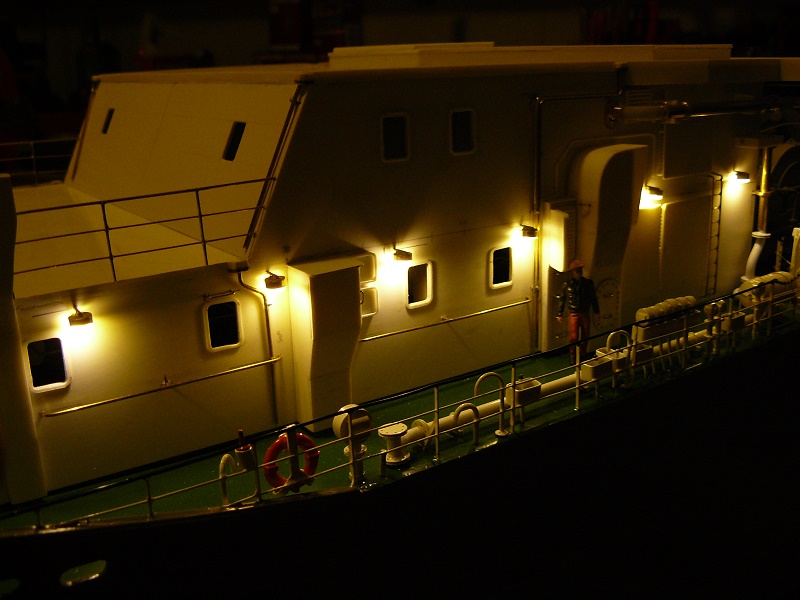

    SB Zijde.

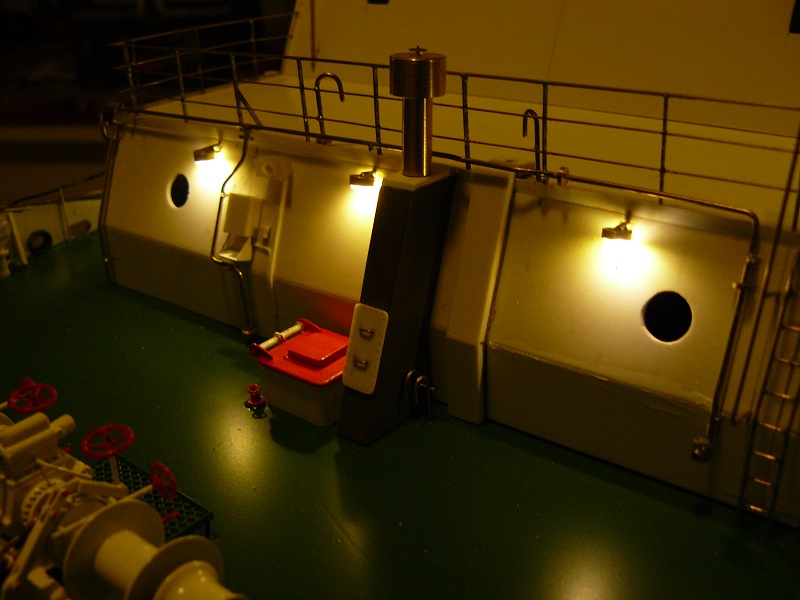

    Fore Castle Dek

    BB Zijde

    Weer BB Zijde echter met een detail waar ikzelf superblij mee ben. Ben bezig om de omranding om de ramen te maken. Zag er echt tegen op maar vandaag toch maar een poging gedaan. Het is niet alleen gelukt, het maakt een enorm verschil qua detail en aanzicht.

    Randjes gemaakt van 0,5 mm dik styreen. De randen zelf zijn 0,7 mm. Erg fragiel maar als het gemonteerd zit, ik doe dit met thinner, wordt het uiteraard één geheel met de wand.

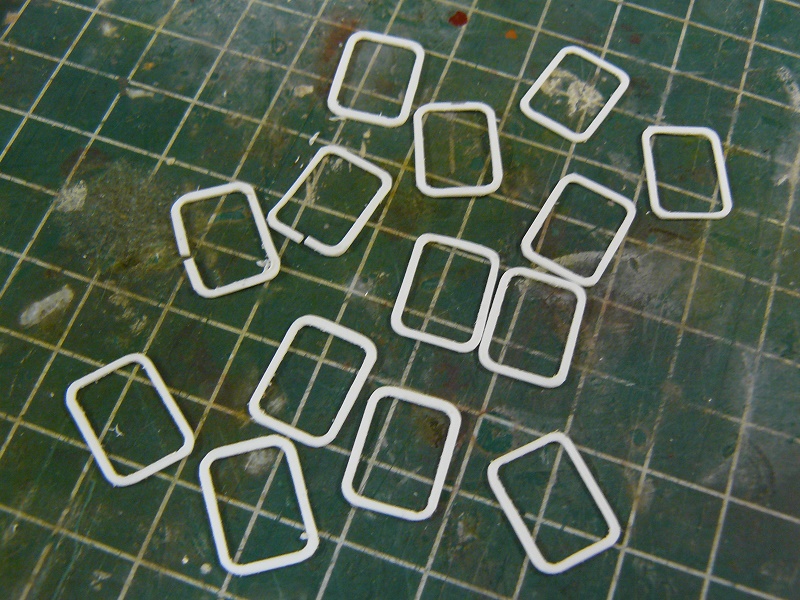

    En dit zijn dan de randjes, gereed voor montage. Zoals te zien, ook 2 stuks gebroken maar na montage zie je dit niet meer.

    Heel blij met deze stappen. Tot de volgende keer allemaal.

    aac, Ronald Vis, Jan Blonk en 2 anderen vinden dit leuk.
  3. ejb61

    ejb61

    Lid geworden:
    13 jan 2009
    Berichten:
    713
    Locatie:
    Maassluis
    Mooi gedaan, ik zie dat het de zelfde elektricien als op bij de S.L.14.
    Dan komt dat vast goed;)

  4. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Ernst,
    Tja, dat is de man op de werf die alles in de gaten houdt. Streng maar rechtvaardig mannetje. Is van alle markten thuis.

  5. henk-j

    henk-j

    Lid geworden:
    14 dec 2014
    Berichten:
    101
    Locatie:
    De Wijk
    Die randjes rond de ramen , hoe zijn die gemaakt?
    Grt. Henk

  6. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Henk,
    Heb een plaatje styreen van 0,5 mm dik met dubbelzijdig plakband op een stukje MDF geplakt met dubbelzijdig plakband. Vervolgens onder de freesbank de opening van de ramen erin gefreesd. Daarna het styreen van het MDF afgehaald en met een hobbymes de buitenranden op maat gesneden. Deze zijn 0,7 mm breed. De hoekjes aan de buitenkant rond geschuurd. Als ik dit terug lees lijkt het simpel maar ben er toch een hele dag mee bezig geweest.

    henk-j en MikeMohawk vinden dit leuk.
  7. Dordtsebank

    Dordtsebank

    Lid geworden:
    19 nov 2007
    Berichten:
    597
    Locatie:
    Zuid Holland
    Even geen tijd gehad en geen email van MBF ontvangen van dit topic maar wat een mooie dingen laatje weer zien. Topwerk!
    De ramen zien er zeer realistisch uit (de rest ook)

  8. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Ferry. Over de ramen ben ikzelf ook zeer tevreden. Lijkt niet zoveel maar doet heel veel aan het model.

  9. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    951
    Locatie:
    Leuven (Belgie)
    Heel mooi werk, hier kan je alleen maar gelukkig van worden! Ik kan allesinds erg genieten van jou updates!!!

  10. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je wel Jan. Doe ikzelf ook hoor, elke dag weer.

  11. henk-j

    henk-j

    Lid geworden:
    14 dec 2014
    Berichten:
    101
    Locatie:
    De Wijk
    Ramen zijn heel realistisch gemaakt, net als de rest

  12. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Bedankt Henk-J

  13. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.277
    Locatie:
    Turnhout belgie
    Het is al weer even geleden dat ik ze in Goes heb mogen aanschouwen, wat een vooruitgang op deze korte periode, ben blij dat ik opnieuw tijd heb om bij te lezen en te genieten van de vooruitgang.
    vgr Marc

  14. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Marc,

    Kan me niet herinneren dat ik je gesproken heb in Goes. Was ook niet altijd op de stand aanwezig, dat zal de reden zijn. Jammer, volgende keer beter. En ja, de werkzaamheden gaan natuurlijk gewoon door. ;)

  15. Erwin van Leeuwen

    Erwin van Leeuwen

    Lid geworden:
    22 jun 2014
    Berichten:
    1.183
    Locatie:
    Steenbergen.(NB)
    De verlichting oogt natuurlijk erg netjes Sjoerd , net zoals de ramen by the way , ik weet hoe moeilijk het is om geen verkeerde draaibeweging te maken met frezen ik maak meestal ook wat extra , prachtig weer .

  16. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Erwin,
    Hier spreekt een ervarings deskundige ;).

  17. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo allemaal,

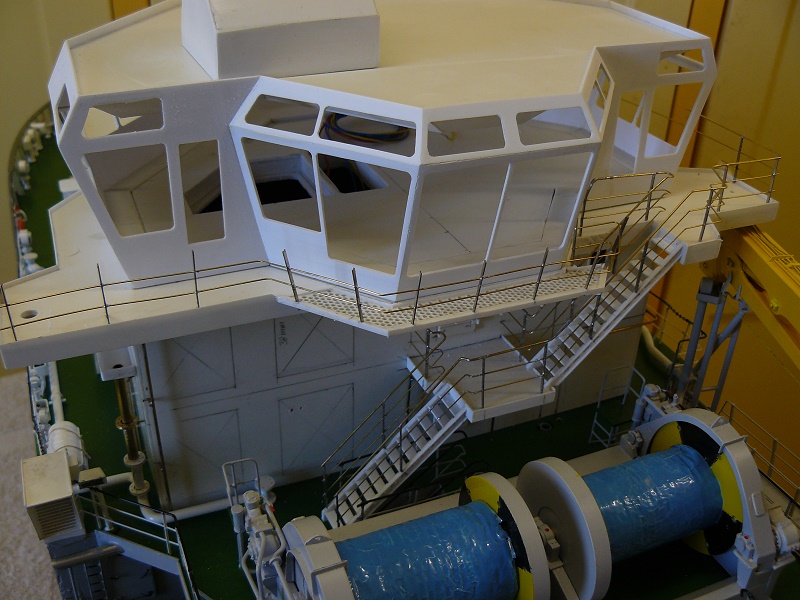

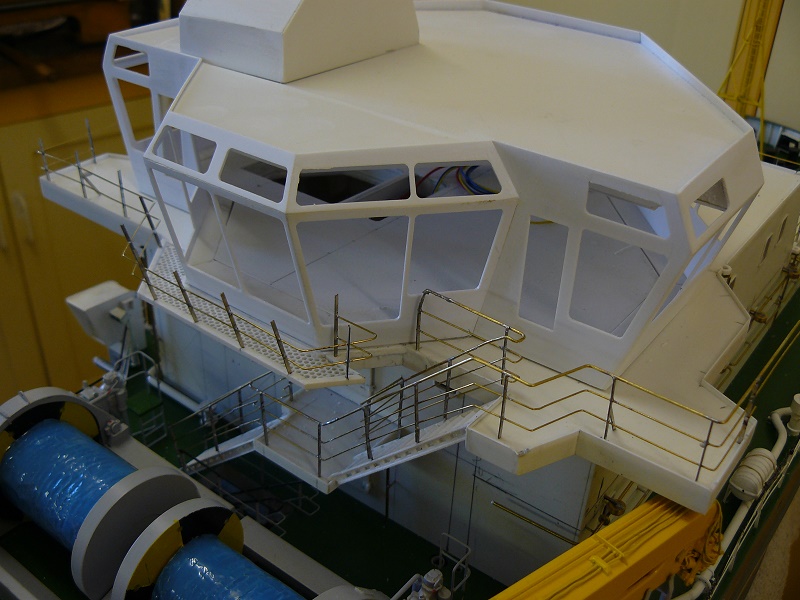

    Hierbij toch weer een kleine update. Ben bezig met de achterkant van de opbouw. Hier moest nog een bordes gemaakt worden en nog twee trappen. Uiteraard met railing. En omdat ik dan toch bezig ben met de railing dan gelijk alle railingen op dit dek maar maken.

    Was weer een heerlijke uitdaging, zover is alles naar mijn zin.

    En ja, de paaltjes voor het stuurhuis staan scheef. Heb het niet bedacht maar de foto's van het origineel zeggen dat het zo zit.

    De volgende update zal de opbouw laten zien met alle railingen en de nodige details.

    Tot de volgende keer maar weer.

    aac, TIMBERWOLF en Ronald Vis vinden dit leuk.
  18. ejb61

    ejb61

    Lid geworden:
    13 jan 2009
    Berichten:
    713
    Locatie:
    Maassluis
    Ja Sjoerd,die moeten de zelfde schuinte hebben als de brug ruiten.
    Anders is er geen ruimte meer om daar te staan.
    En het bordes breder maken, is geen optie dat nam het zicht weg op de winchen.
    Maar mijn ervaring is, dat zelfs in deze opzet het niet fijn was om de ramen te zemen.:confused:

    MikeMohawk vindt dit leuk.
  19. Etapje

    Etapje

    Lid geworden:
    1 nov 2010
    Berichten:
    1.308
    Locatie:
    Oldebroek, Gelderland
    Sjoerd, neem aan dat jij ook reling paaltjes gebruikt van Seamann. Boor je daarvoor 1 mm gaatjes? Aangezien de paaltjes plat zijn krijg je kieren, die vul jij op met lijm?

  20. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Ernst,

    Bedankt voor je reactie. Had wel zoiets verwacht natuurlijk. Bij de Sovereign is de bovenste railing aan de achterkant bij het bordes ( het uitstekende gedeelte) voorzien van kettingen ipv een pijp. Weet je waarom hebben ze dat hebben gedaan? Bij de volgende Up Date kun je zien wat ik bedoel.
