Bouwverslag van een "Lavochkin La-7" met stermotor.

Discussie in 'Bouwverslagen - Vliegen' gestart door corvl, 4 mrt 2012.

  1. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    Verder gegaan met de deuren van het staartwiel: kleine servo ingebouwd en verstevigingen voor de deuren zelf, want ze gingen toch wat kromtrekken , waarschijnlijk omdat ze aan 1 kant met glasmat waren bekleed en de andere kant ruw hout is.

    Videootje


    Komende week de gebruiksaanwijzing goed lezen van m'n zender (DC-16 van Jeti); programeren dat de staartwieldeuren automatisch dichtgaan als het staartwiel binnen is , en vice versa . Ook mogen de deurtjes veeeeeeel trager dicht. Ik kan me niet voorstellen dat ze een 70 jaar geleden super snelle/veel debiet hydrauliekpompen in deze toestellen hadden.

    Dan rest nog een beter/lichtere servo inbouwen voor het besturen van het staartwiel. Daarna kan verder worden gebouwd aan het stabilo en rudder.

    Cor

    Bart83 en strutter vinden dit leuk.
  2. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.145
    Locatie:
    nuenen
    Maar t werkt al super mooi!

  3. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    De afgelopen weken langzaam verder gegaan met de staart.

    Gaten geboord door het kielvlak en 2 buizen ingevoerd.

    Daarin de staaldraden voor de pull-pull aansturing van het kielvlak:

    Het staibilo , bestaat uit 2 delen. Wat meer "vlees" ingelijmd voor de scharnieren:

    2 aluminium beugels gebogen en getapt voor de ingebouwde aansturing:

    Onderkant:

    En weer iets moeten afbreken om de stabilo aansturing goed in te kunnen bouwen.

    Cor

  4. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    Oh .... ik zie dat ik nog wat foto's had van ietsjes ervoor....... mosterd na de maaltijd ......
    maar toch:

    Kielvlak had ik al beplankt. De onderkant nat gemaakt om het makkelijker te buigen:

    Voorbereiden om de scharnieren te kunnen plaatsen:

    Stabilo opbouwen:

    Onder of bovenkant beplanken. De middenbeplanking haal ik dan later weg.

  5. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    1.603
    Locatie:
    Middelburg (zeeland)
  6. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    @nico v kooten : oh dit is 7020 aluminium , zou dat niet sterk genoeg zijn ?:eek:

    Cor

    nico v kooten vindt dit leuk.
  7. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    De romp moest ik wat opensijnden om de bowdenkabels te verleggen:

    Ook weer dicht gemaakt:

    De rest van de romp ( onderkant was nog open) ook dichtgemaakt:

    Daarmee is de romp eigenlijk klaar, staat nog op het programma:
    Cockpit en motorkap.

    Motorkap is eerst aan de beurt, hamsterwiel , dat is het juiste woord:

    Cor

    strutter en E.hof vinden dit leuk.
  8. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    TheNorb en Ariel vinden dit leuk.
  9. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    134
    Locatie:
    Nederland
    Mooie draaibank! Wat voor een ist eigenlijk precies?

    Ik wil er ook een aanschaffen, maar vind et lastig om te kiezen...

    Groet Q

  10. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    @Q Brand : is niets bijzonders , een HBM CQ9332, dit is de nieuwe versie denk ik. Goed genoeg voor de hobbyist , ik ben van de week weer ff in NL en ga dan ook maar een freesbank kopen, gebruik het allemaal te weinig , maar onder het motto "alles voor de hobby :rolleyes:"

    Cor

  11. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.145
    Locatie:
    nuenen
    Je bent een gezegend mens....

  12. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    De motorkap maak ik met 2 bouten vast , de bovenkant , daar heb ik een beugel voor gemaakt , zodat deze precies goed erin schuift en niet bewegen kan:

    Van binnen ziet het er dan zo uit:

    En van buiten:

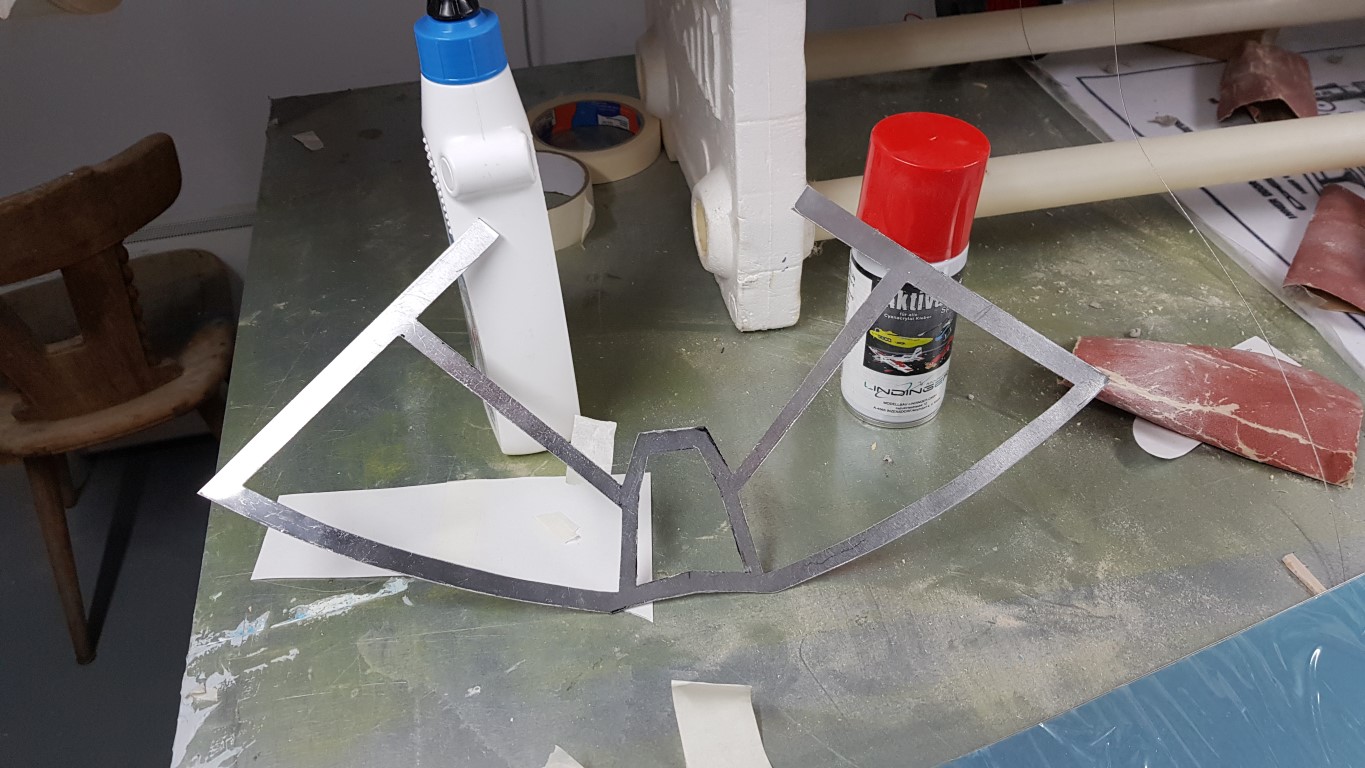

    De cockpit kap, daar zie/zag ik erg tegenop , maar heb het voorbeel van @ronald blaas gevold, teken en plakwerk met papier en dan overbrengen op aluminium.

    Uitgezaagd met de electrische figuurzaag:

    Beetje buigen:

    Cor

    E.hof en Ariel vinden dit leuk.
  13. TheNorb

    TheNorb

    Lid geworden:
    25 aug 2010
    Berichten:
    643
    Locatie:
    Borne
    Wat een bouwwerk, mooi hoor!

  14. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    Vandaag het aluminium nog wat bijgewerkt en de ramen uitgesneden:

    Vastlijmen zal nog niet voor direct zijn , want ik wil het frame eerst in de juiste kleur spuiten. Maar als dat gedaan is , hoe zal ik dit het beste lijmen? Sekondenlijm zal het makkelijkste zijn , maar die witte dampen/aanslag? Iemand een voorstel?

    Het middelste gedeelte wil ik schuifbaar maken, dat gaat met een rails, iemand een idee hoe ik zo'n rails kan maken? ik kan tot nu toe niets vinden wat ik als rails kan gebruiken.

    Thanks,
    Cor

  15. vandrees

    vandrees

    Lid geworden:
    28 dec 2013
    Berichten:
    88
    Heb je niet ergens een oude paraplu liggen?
    er zitten mooie en licht profielen in waarvan zeker een rails is te maken.

  16. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    156
    Locatie:
    bussum
    He cor je gaat lekker zo :koud:
    De rail heb ik van een tocht strip gemaakt komt van de gamma . Staat geloof ik wel in mijn verslag maar zeker weet ik het niet . Ik heb de aansturing met een gewone servo gedaan maar (dat staat er zeker in ) maar zou dat nu toch met een lineaire doen . Heb me een hoop tijd gekost en ben er achter af gezien niet heel tevreden mee. Maar goed het werkt gelukkig wel . Succes verder
    Gr Ronald :bye:

  17. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    28.215
    Locatie:
    Tussen Tiel & Nijmegen, tussen Maas & Waal (NL)
    Uit
    Voyager Model(messing) lijmen - MBF ...

  18. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.473
    Locatie:
    Tirol -Oostenrijk
    Heb eerst een paraplu gesloopt, die dingen gebruik ik toch niet :rolleyes: , maar wist niet goed hoe ermee verder te gaan , want met wat wind of buigen zou je zo de kap eruit kunnen halen , ik zoek meer iets in de vorm van een T-sleuf.
    Dan heb ik eens naar m'n deuren gekeken en een tochtstrip weggehaald ..... dat zag er goed uit.

    Maar eerst de frames voor de cockpit kap verder gemaakt, voorkant heb ik ook opnieuw gemaakt , ik zag dat er een fout inzat. ( de onderkant was te bol , en moest veel rechter, zelfs hol lopen).
    Zoek de verschillen;
    oud:
    nieuw:

    De rails , wat jaren dienst heeft gedaan als tochstrip::D Daar aan beide kanten M2 bouten in gestoken , de koppen waren helaas wel te groot , dus wat afgeslepen:

    Resultaat:
    Prut......... op zich werkt het , maar het gaat heel stroef, ik denk omdat ik de bouten heb afgeslepen de kop niet meer mooi rond is , en daarom bij het schuiven in het plastic blijft steken.

    Morgen ga ik proberen de M2 koppen met de draaibank ipv van af te slijpen , weer mooi rond te maken, hopelijk schuift het dan wel wat soepeler.
    Ik ben al op zoek geweest naar kleinere bouten , ik zie bij Lindinger M1,4 en M1,6 maar geen bijbehorende moeren.

    Canopy glue: houdt dat ook op Alumnium?

    Iemand anders nog ideen ? Thanks,
    Cor

    E.hof vindt dit leuk.
  19. onno10

    onno10

    Lid geworden:
    28 sep 2013
    Berichten:
    1.402
    Locatie:
    Rosmalen
    Dat ga ik nu even voor je proberen.
    Morgen de uitslag.

  20. vandrees

    vandrees

    Lid geworden:
    28 dec 2013
    Berichten:
    88
