bouwveslag depron concorde. span 86cm lengte 205cm

Discussie in 'Bouwverslagen - Vliegen' gestart door maxio, 16 dec 2016.

  1. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Dirk gebruikt ook CNC gesneden delen...

  2. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom
    ik zal er naar kijken. maar ik vind de bouwstijl met depron ook erg leuk dus ik denk dat ik dat aanhouw. in plaats van roofmate.

  3. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    Paar carbon staafjes erin lijmen. Liever de dikkere holle versie, de 3 mm versie is wat te buigzaam in mijn optiek.

    Maar klein tipje, je KAN niet alle sterkte uit je depron halen. Je moet iets met trek/druksterkte erin gebruiken...

    Ik heb het in die vleugel van mij opgelost door de sterkte op de huid van de depron te regelen. Glasweefsel..
    Carbon rooving.

    Maar iets zegt me dat je dit liever niet wilt ;-)
    Maar die maat, alleen depron.. gaat m niet worden, tenzij hij op de plank gezet wordt.

  4. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Als je op die lengte alleen depron gebruikt gaat het idd moeiljik worden...

  5. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom
    van binnenuit gaat het genoeg verstevigd worden, met andere materialen.

  6. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    699
    Locatie:
    testelt
    Leuk project ga ik zeker volgen. Maar zoals al gezegd zonder versterking zal de romp geen lang leven beschoren zijn. Leg simpelweg houten lijstjes van van 2x10 net onder de depron buitenkant, hoe verder de lijstjes naar buiten zitten hoe lichter ze kunnen zijn, bij een vleugel zitten de liggers ook niet in het midden van de vleugel. Langs onder en boven zou ik het zeker doen want zo krijgt de romp meeste klappen bij het landen, links en rechts kan ook maar aangezien de vleugel al links en rechts zit heeft die ook al wat stevigheid misschien dat enkel de lange neus toch nog wel iets kan verdragen.
    Dirk

  7. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom
    bedankt voor de tip. ga ik dat dan maar doen:). gelukkig hou ik alles hol en is het niet moeilijk om ze nu nog toe te voegen.

  8. Turbilence=NL=

    Turbilence=NL=

    Lid geworden:
    19 aug 2007
    Berichten:
    301
    Locatie:
    Alphen aan den Rijn
    Leuk project, ga ik zeker volgen.
    Gr Peter.

  9. eric_laermans

    eric_laermans PH-SAM

    Lid geworden:
    19 aug 2005
    Berichten:
    3.984
    Locatie:
    Zwolle region
    Het ligt al weer een tijdje stil.... Voortschrijdend inzicht?

  10. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.216
    Locatie:
    Hoofddorp
    Trek je niets aan van het commentaar, het is allemaal goed bedoeld en ter lering ende vermaak.
    Ik denk dat er genoeg mensen zijn die dit project toch willen volgen.
    En nogmaals, van iedere fout kan je leren.

    Grt John

    Laatst bewerkt: 2 feb 2017
  11. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    dan had ik al professor moeten zijn in iets :D

  12. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.216
    Locatie:
    Hoofddorp
    :rolleyes: Zoveel foutjes gemaakt?:D

  13. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    laten we het "leermomenten" noemen :D

  14. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom
    Hailing on all frequencies

    dus na enige tijd niks posten heb ik een romp gemaakt (fotos plaats ik later).
    maar ben niet voledig tevreden met de romp. omdat hij niet rond genoeg is en niet strak genoeg.
    dus wat houd dat in? ; begin helemaal overnieuw maar pak het anders aan.

    mijn plan is de zelfde manier van opbouw. maar dan met een ander material spantenten voor de romp (vleugel is een probleem voor later (groot probleem:D)).
    ik wil nu graag de spanten 3d printen. en voor dat je denkt dat dat veelste zwaar word.
    de spanten worden cirkel van 0.6mm dik. dat is dus precies 2 stappen van mijn laagste resolutie.
    en er komen dan spanten op de spanten :confused:. om die dan te verstevigen, die wil ik dan dan 5mm hoog hebben.

    zodra ik een voorbeeld spant heb uitgetekend post ik hem.

  15. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    699
    Locatie:
    testelt
    Ik ben benieuwd naar de foto's, zelf ben ik ook bezig met het tekenen van een Caudron 460 en ga hier ook voor de eerste keer gebruik maken van geprinte onderdelen in combinatie met Styro en hout.

    Dirk

    maxio vindt dit leuk.
  16. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom

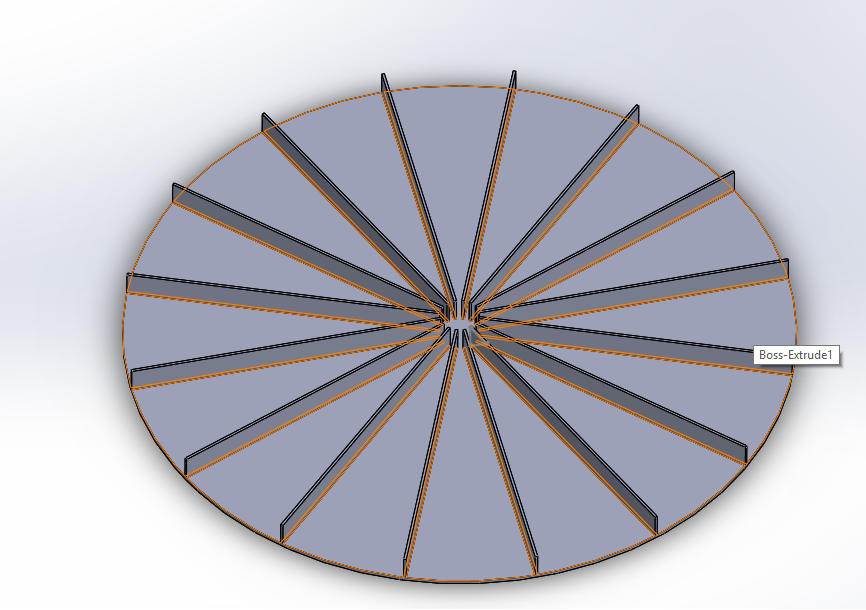

    dit is dus de eerste test. ik ga hem gelijk printen. en als het concept werkt. dan een verbeterde versie maken.


    test spant.png

  17. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom
    heel gaaf dat je die gaat maken. in welk programma ga je het tekenen?

  18. maxio

    maxio

    Lid geworden:
    12 mrt 2016
    Berichten:
    40
    Locatie:
    hillegom

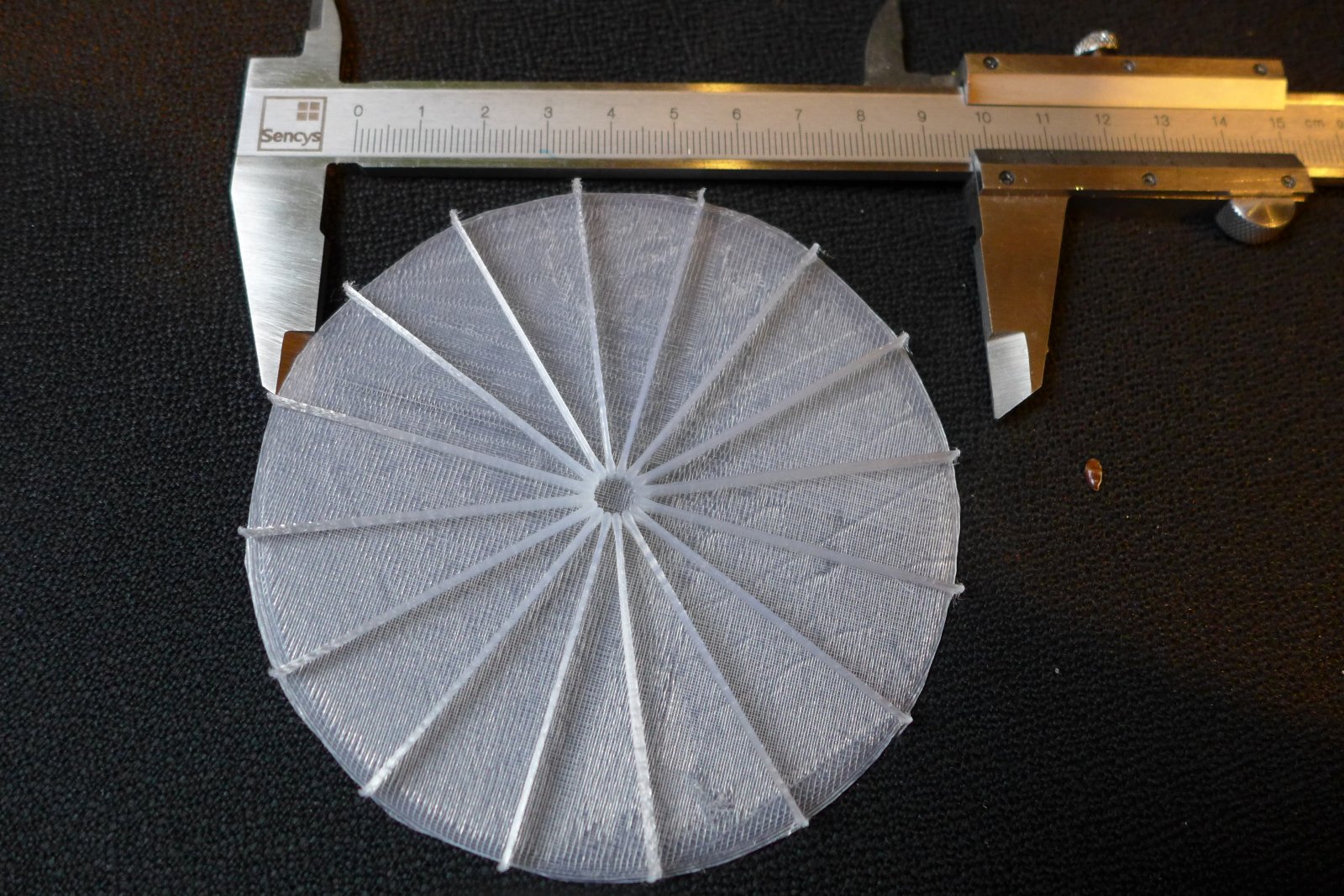

    net klaar met de test spant printen.
    moeten nog wel wat verbeteringen aan gedaan worden maar ziet er wel veel belovend uit.
    hij weegd 8 gram.

  19. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    Ter overpeinzing:
    Bij houtbouw/folie combinaties zie je vaak de volgende soort oplossingen als het gaat om ronde rompen.
    Een spant, gewoon rond.
    in het spant uitsparingen, om later een "stringer" (balsa latje van 0,5x0,5 mm (of andere maat) toe te voegen.
    De stringer loopt door over de andere spanten heen, zo krijg je een deel van je sterkte in het geheel.
    de folie naderhand maakt het af.

    Ik wist zo snel ff geen voorbeeld te vinden, dus heb ik maar even een gee bee opgezocht :D
    de eerste is een foto, tweede is het topic waar de foto uit komt.
    http://www.rcmf.co.uk/4um/electric-...-of-build/?action=dlattach;attach=90126;image
    http://www.rcmf.co.uk/4um/electric-rc-tech/jamara-gee-bee-z-pics-of-build/

    jij overspant het geheel weer met depron..
    Maar je moest ook nog wat sterkte in het geheel krijgen.
    kun je op deze manier mooi doen.
    daarnaast kun je nu de basis alvast klaar leggen, om daarna in 1 keer de depron erom te slaan.
    En omdat je de spanten 3d print, kun je de stringer gaten alvast inlaten, past alles mooi in elkaar.
    of je nu hout, carbon of 3d geprint spul gebruikt, maakt niet uit. gaat om de methode

    Ik denk wel dat je met zo'n grote romp een beetje op met letten in hoeverre je de romp op kunt pakken, zonder meteen gaten te maken in de depron

  20. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.936
    Locatie:
    Rotterdam
    mag ik trouwens vragen waarom je die "ster" in de circkel hebt getekent?
    een spant hoeft in principe zelf niet heel star te zijn, zijn taak is om de romp rond te houden.
    daar kun je iig wat gewicht in winnen..
