    De kwetsbaarheid valt goed mee daar deze ook wat flexibel zijn, de hoofdreden dat ik geen carbon gebruik is dat het dan zeer lastig zou zijn om het kleine gaatje erin te boren... en als het staafje niet breekt bij een ongelukje, dan gaat er wel iets anders stuk, mss wel de romp....

    grtz,

    Didier

  3. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Zoals reeds aangekondigd, de dummy turbines zijn het volgende item op de ( lange) lijst.... Vario heeft zich hier weer van hun beste kant ( NOT) laten zien, en er klopt dus weer vanalles niet... jammer genoeg zij de grootste fouten onmogelijk te corrigeren, dus ga ik gewoon proberen het geheel er netjes laten uit te zien..

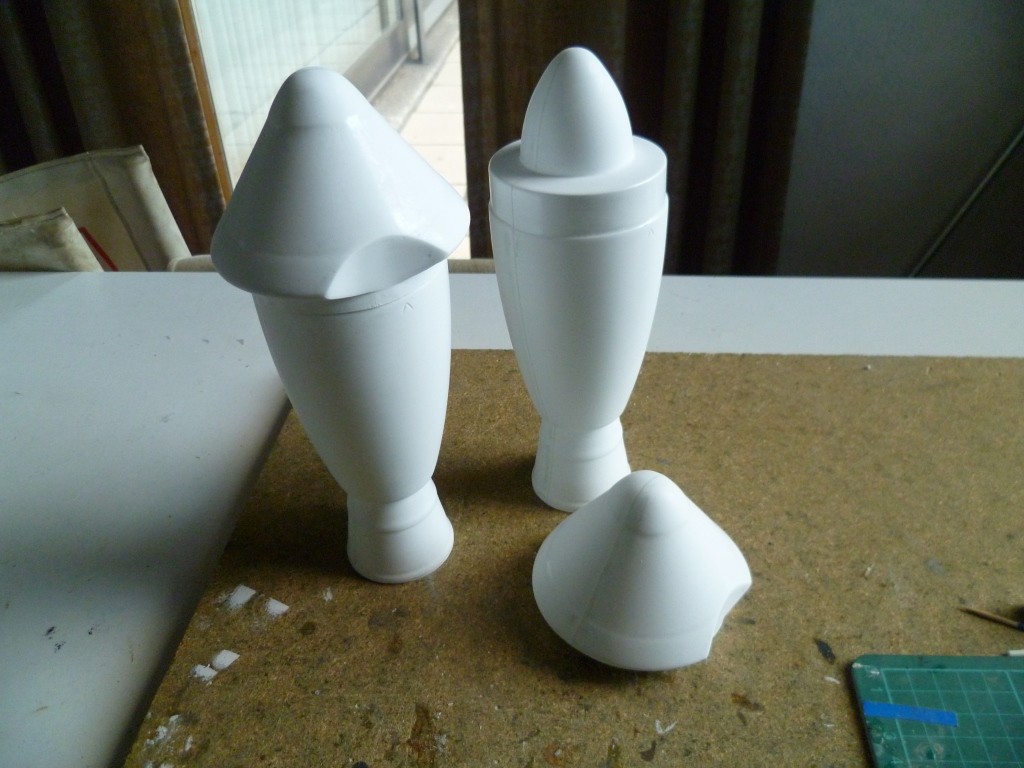

    dit zijn ze dus...


    Voorste deel is afneembaar, dit maakt het wél wat makkelijker werken.

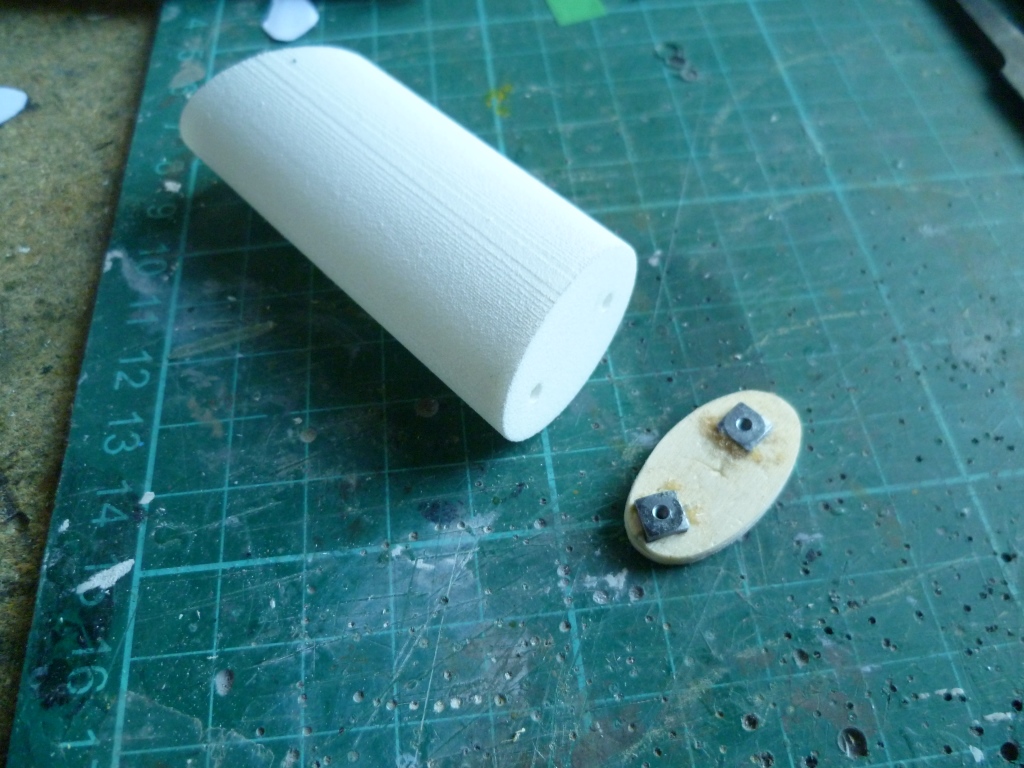

    De steun naar de romp toe is een 3d printje, en daar ik het geheel afneembaar wil laten ivm het latere spuitwerk ben ik begonnen hier een houten plaatje met wat inslagmoeren in te lijmen..

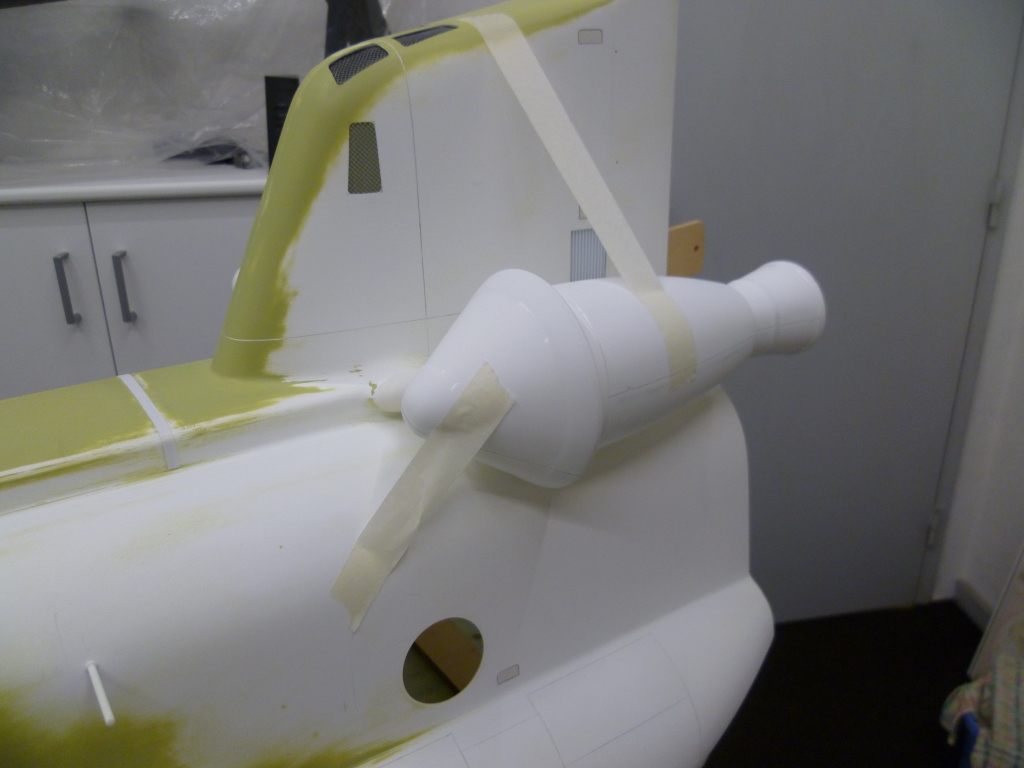

    De eerste dry fit...


    Om de zaken makkelijker te maken de grote openingen aan de voorzijde alvast gemaakt, hiervoor had Vario sjablomen voorzien die best bruikbaar waren... P1040571kl.jpg

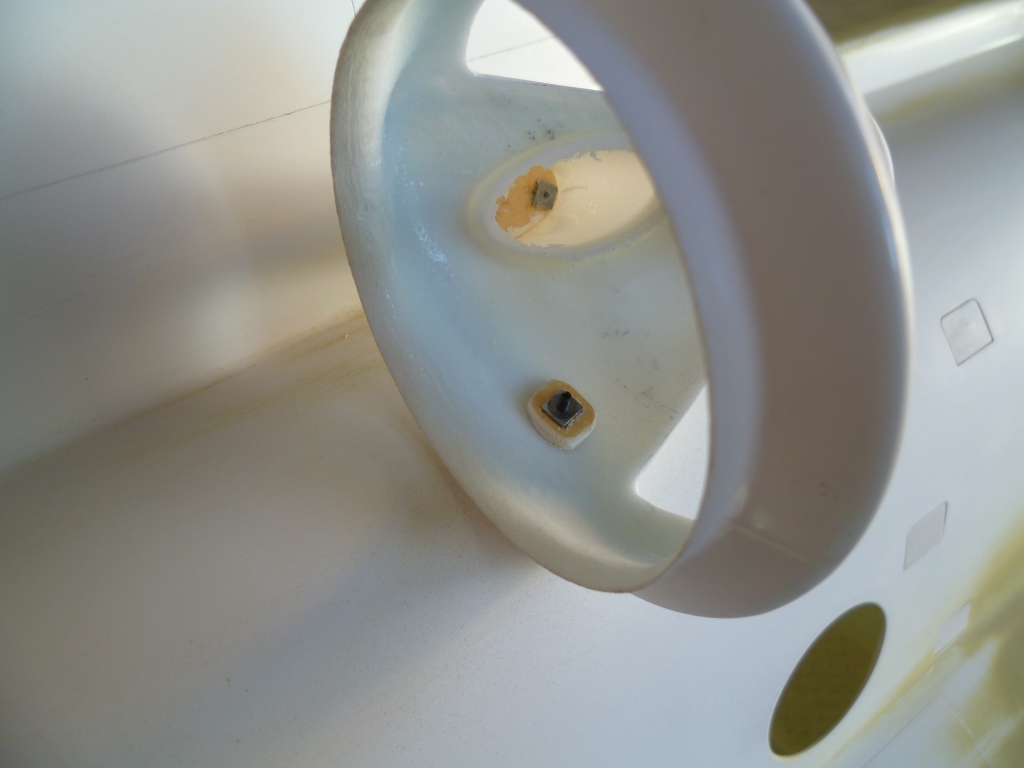

    De steun werd in het voorste gedeelte gelijmd, en deze met M2 schroefjes aan de romp vastgezet

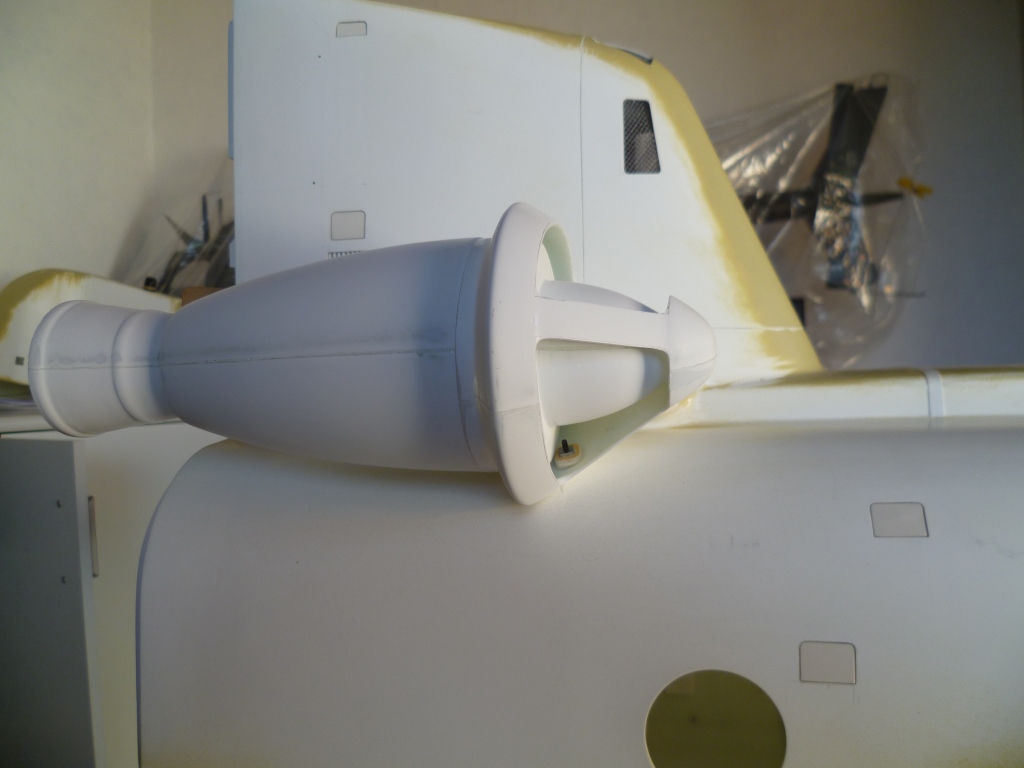

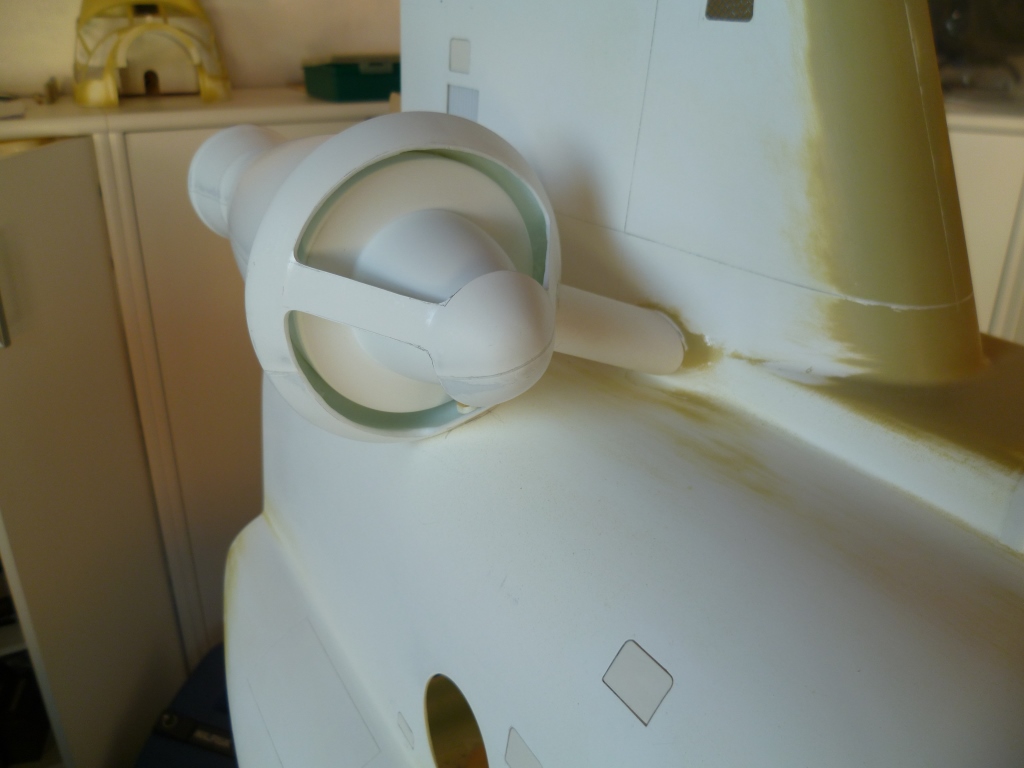

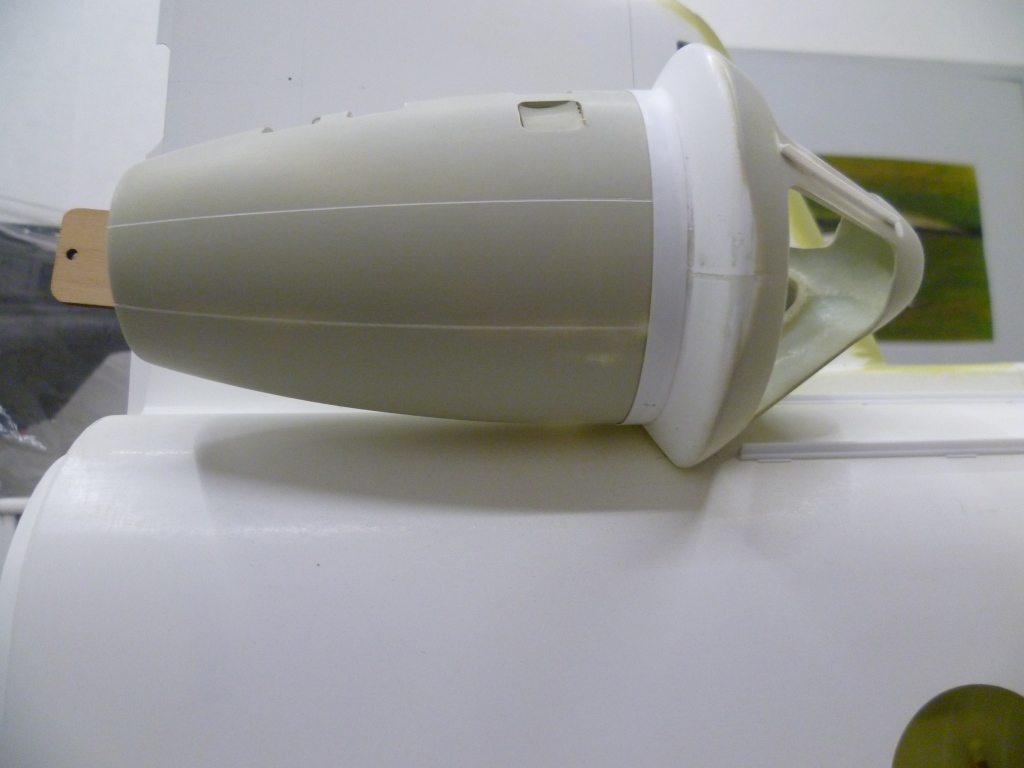

    Het geheel ziet er niet slecht uit zo...



    We kunnen nu verder met het uitwerken van de details...


    Groeten,

    Didier

    Demaic vindt dit leuk.
  4. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Details.... laat ons beginnen met het meest voor de hand liggende... het scheiden van de turbine met het uitlaatgedeelte... dit lijkt zo gewoon nergens op...
    dus de zaag erin gezet..

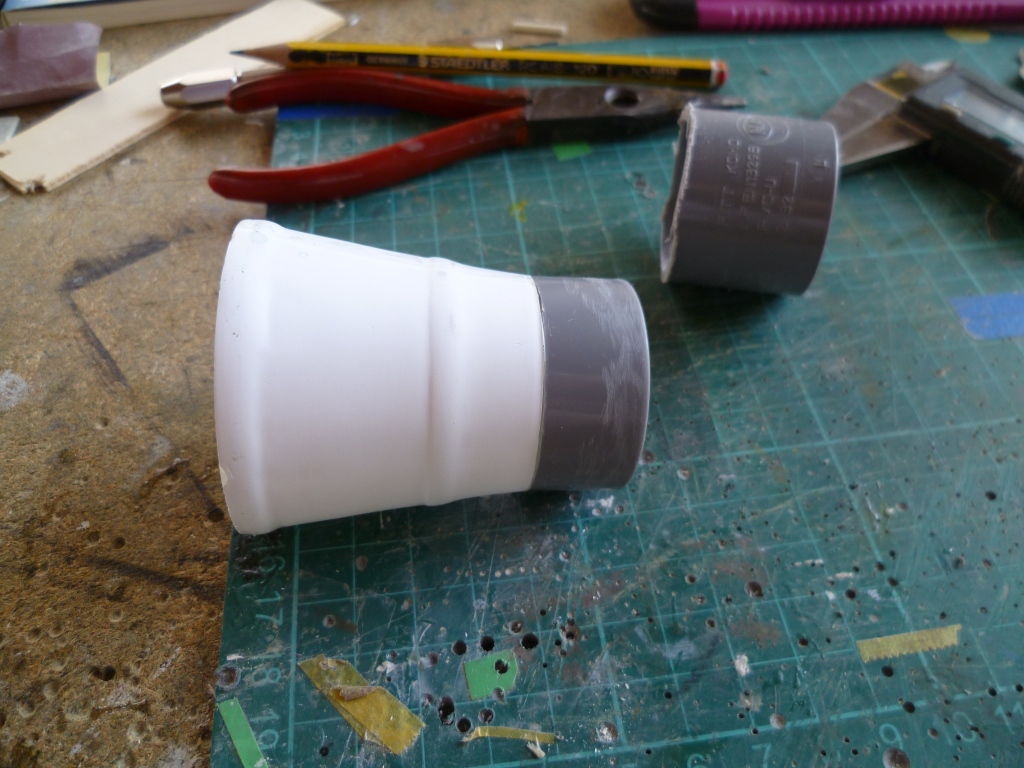

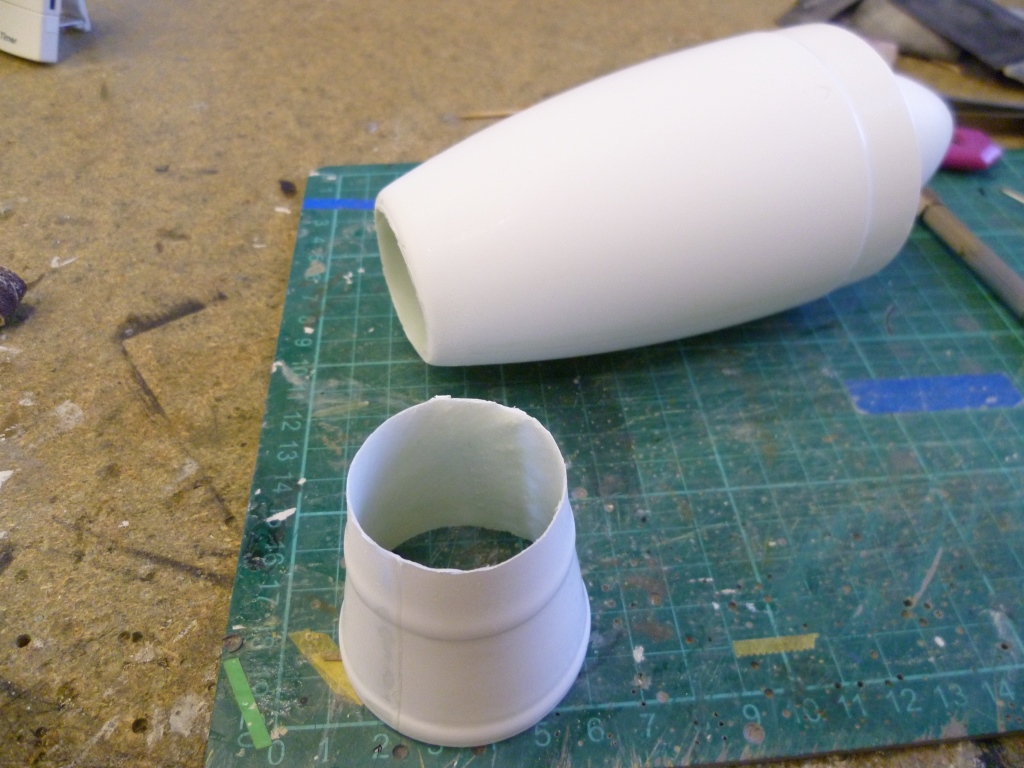

    Het uitlaat gedeelte werd voorzien van een verlenging om deze "in" de turbine te laten zitten. Een kort stukje pvc buis was ideaal voor dit klusje..

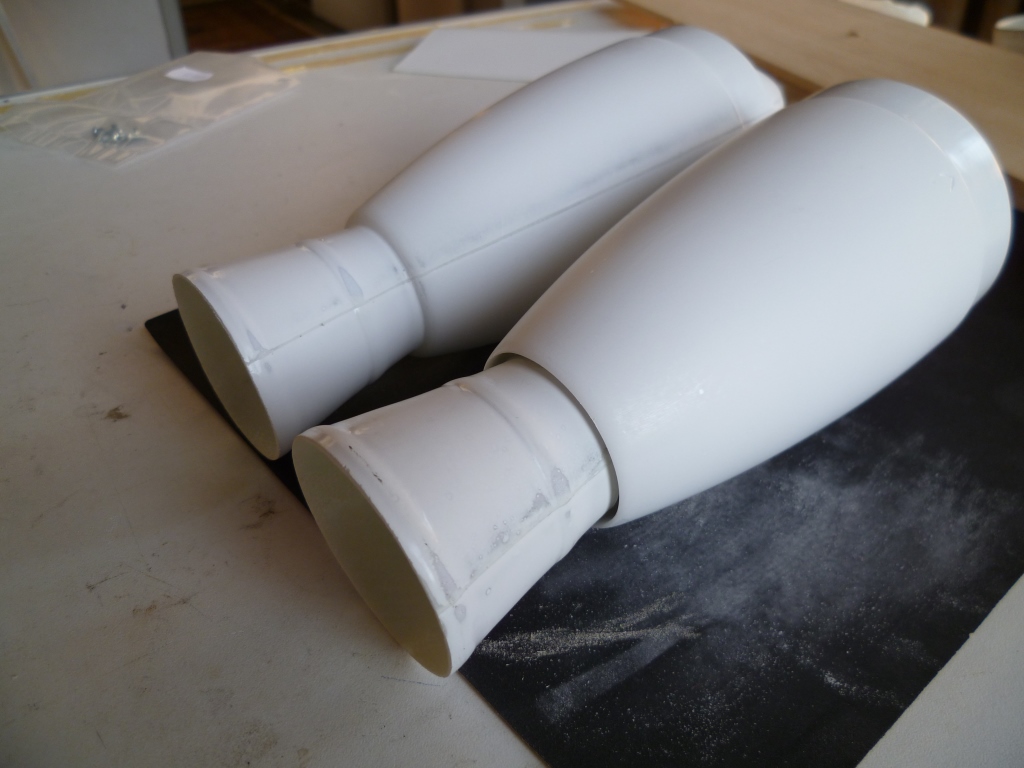

    Duidelijk beter zo vind ik..


    De turbine zelf is voorzien van een houten schotje met aan de achterzijde een inslag moer. om deze manier kan de dummy uitlaat er "in" worden geschroefd.
    Maar ik was niet happy met de "look" als je achterin de uitlaat keek, een houten plaatje was niet bepaald een schaal uiterlijk. Bij de full size zie je de bladen vd turbine zitten..

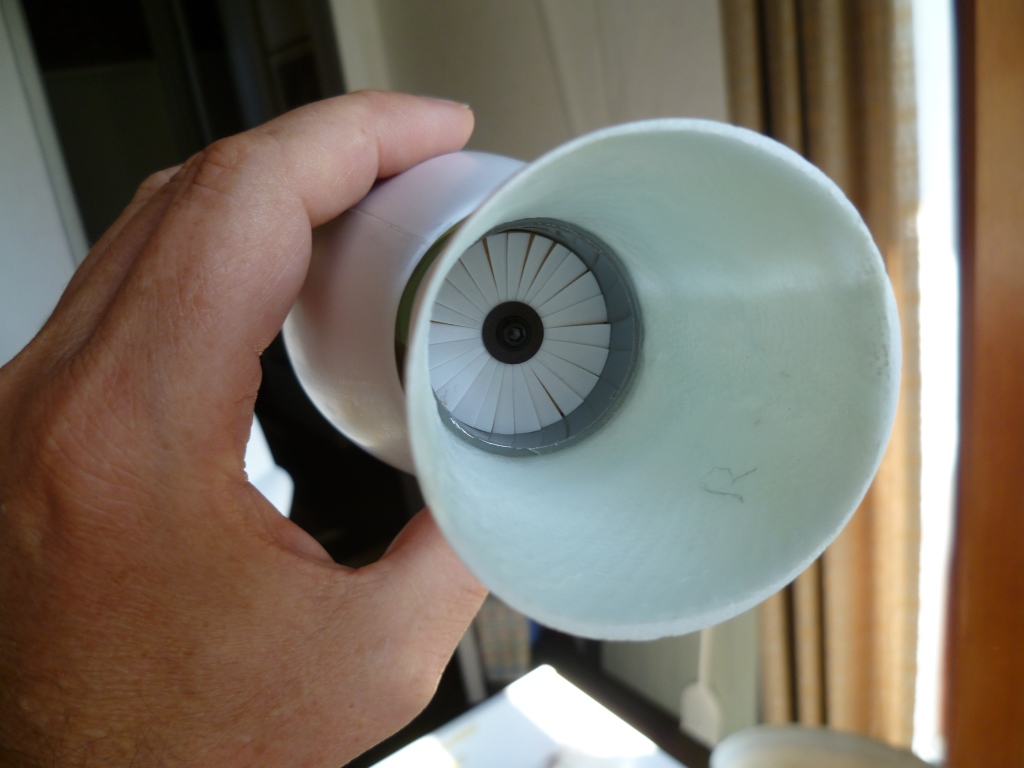

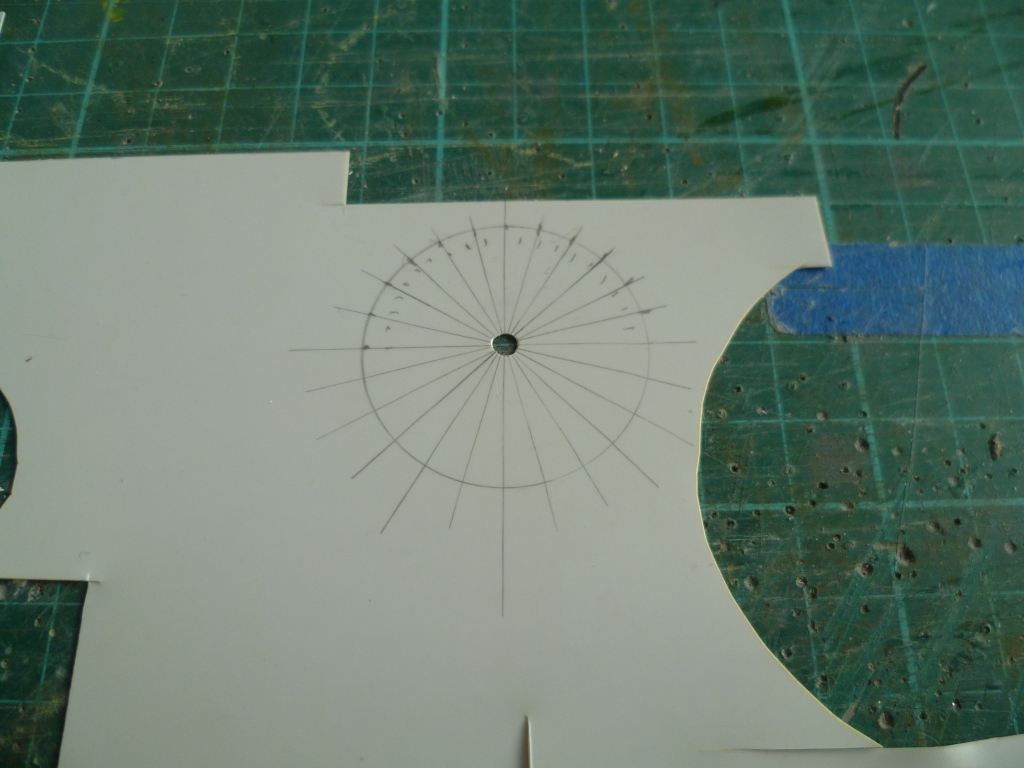

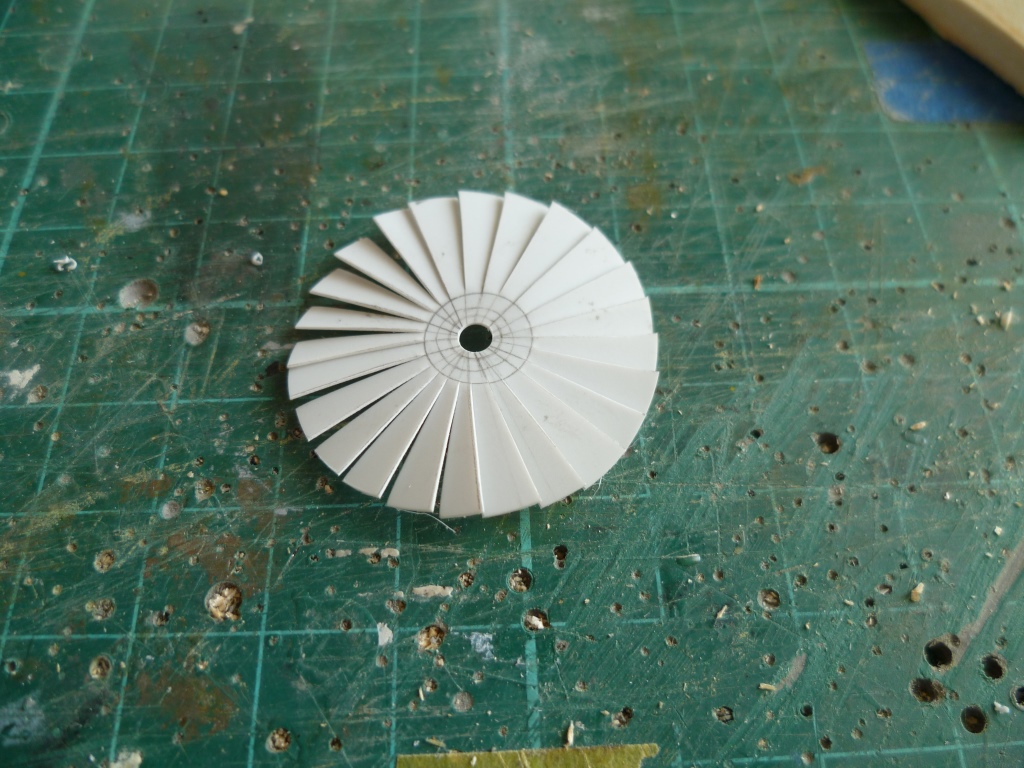

    Dus maar aan de slag met een plaatje plasticard, wat lijntjes uitrekenen en tekenen, beetje snijden, en hopla, een dummy turbine..



    Gemonteerd ziet het er dus zo uit :


    Met wat verf zal het er later best overtuigend uit zien hoop ik...

    Op naar het volgende...


    Groeten,

    Didier

    Demaic, E.hof, hermor en 4 anderen vinden dit leuk.
  5. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    We zijn er weer...

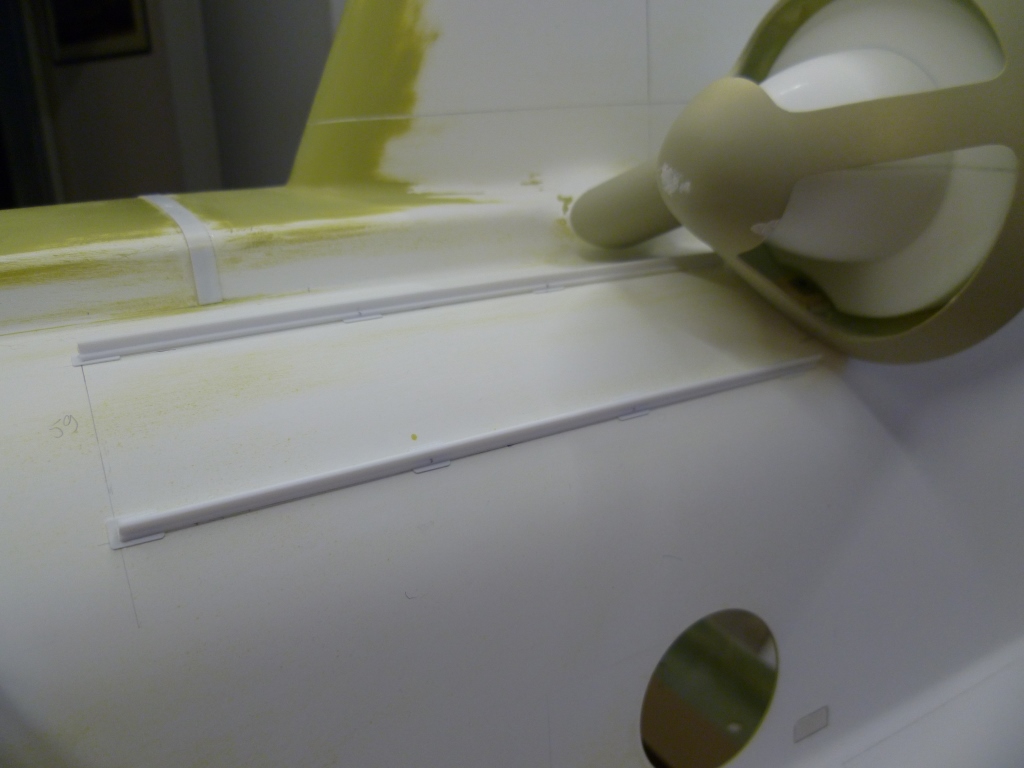

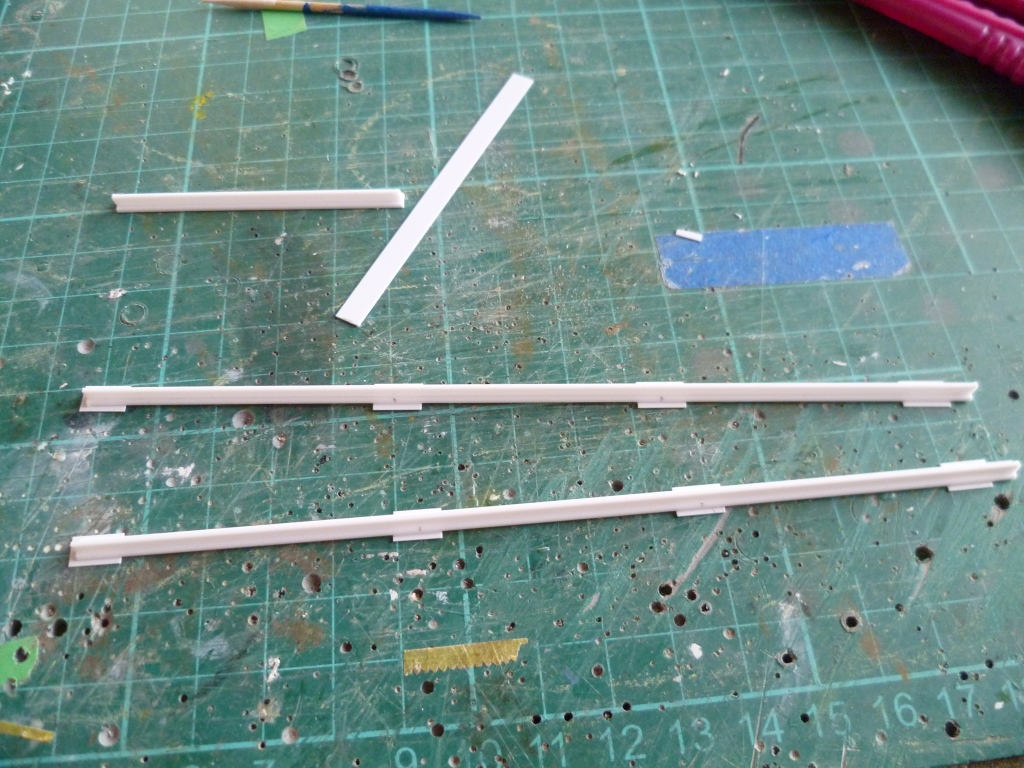

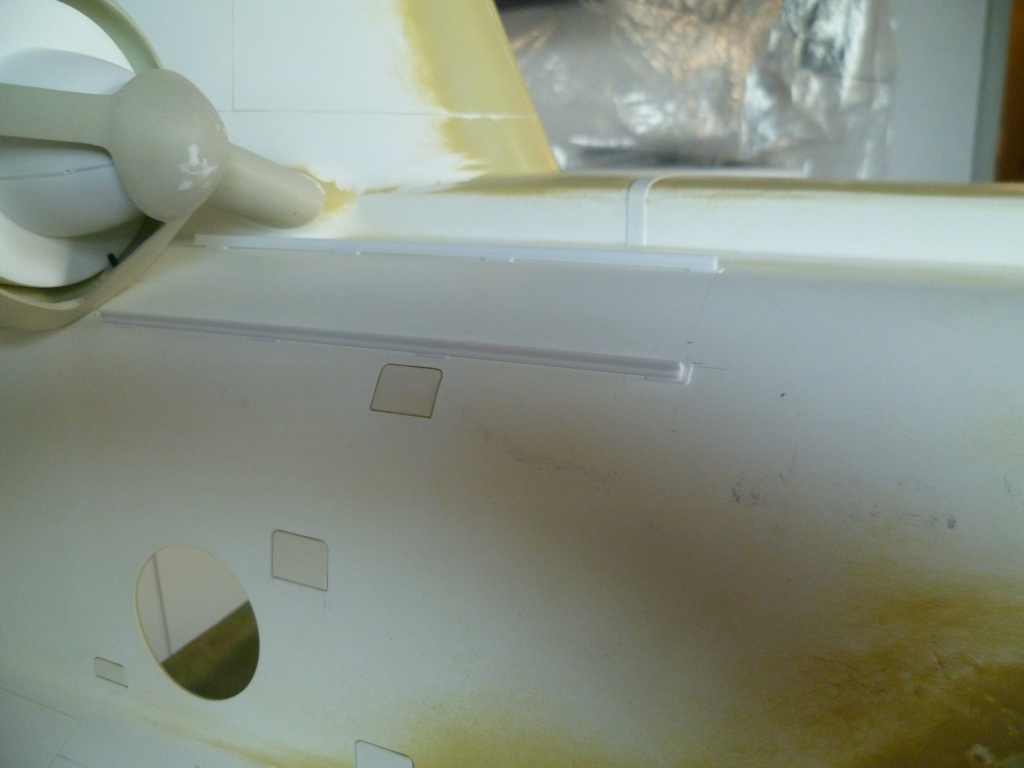

    Volgend detail waren rails die voor de turbines staan, wat plastic strip en veel geduld doen wonderen..


    ze correct plaatsen was best een uitdaging..

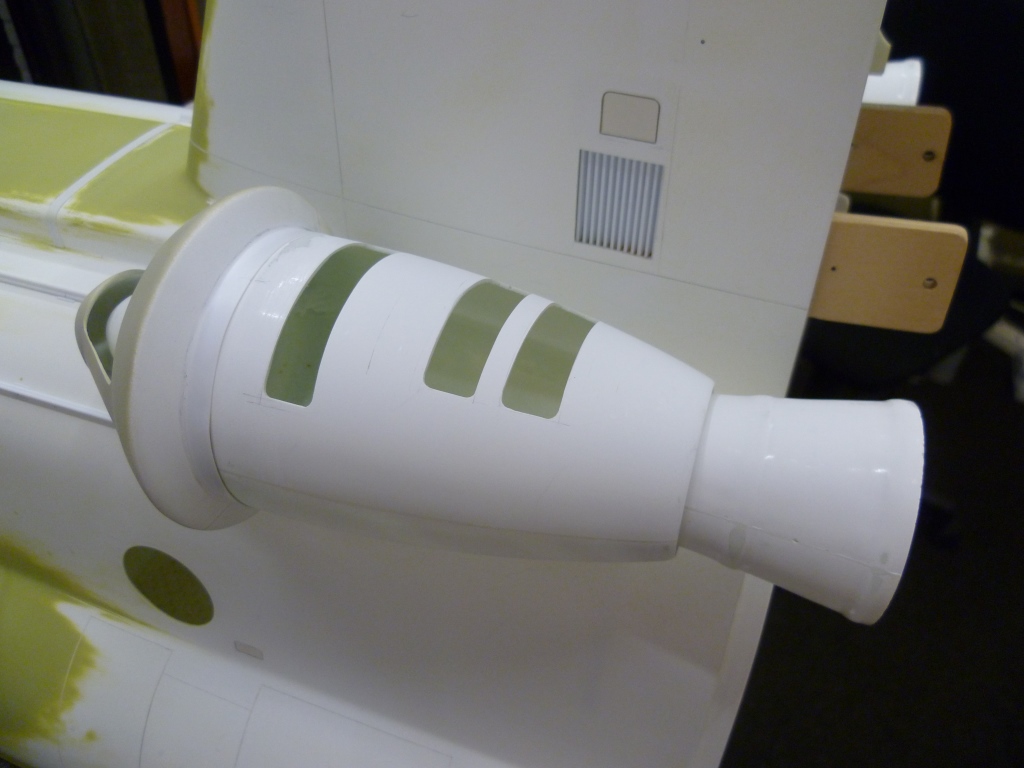

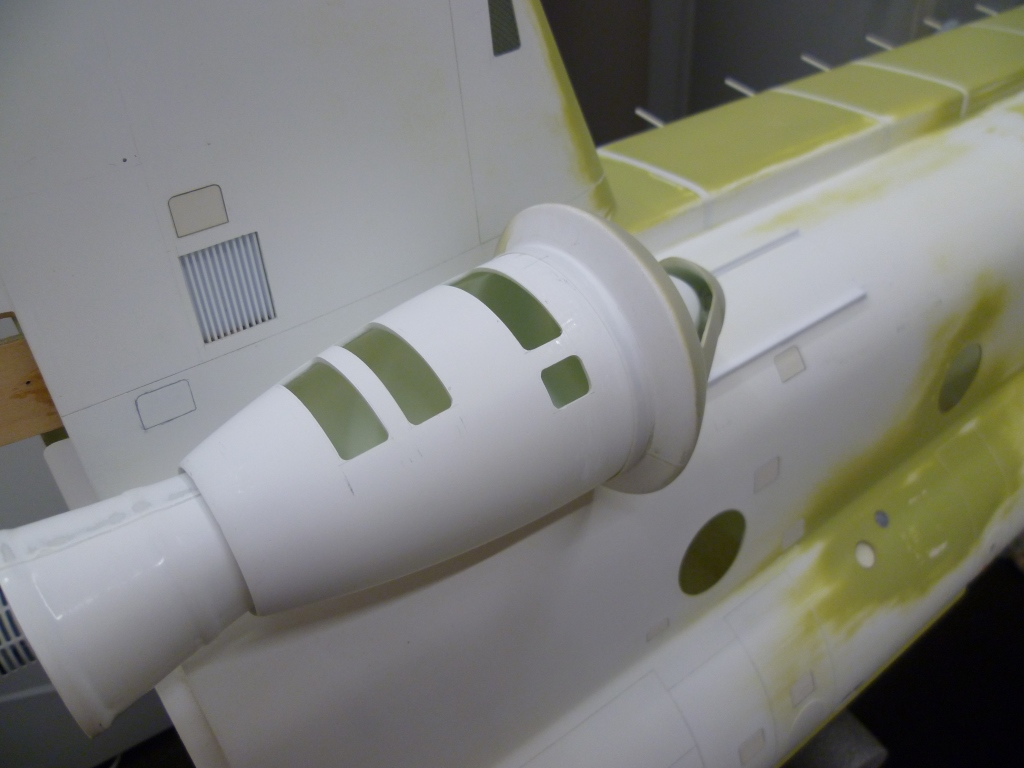

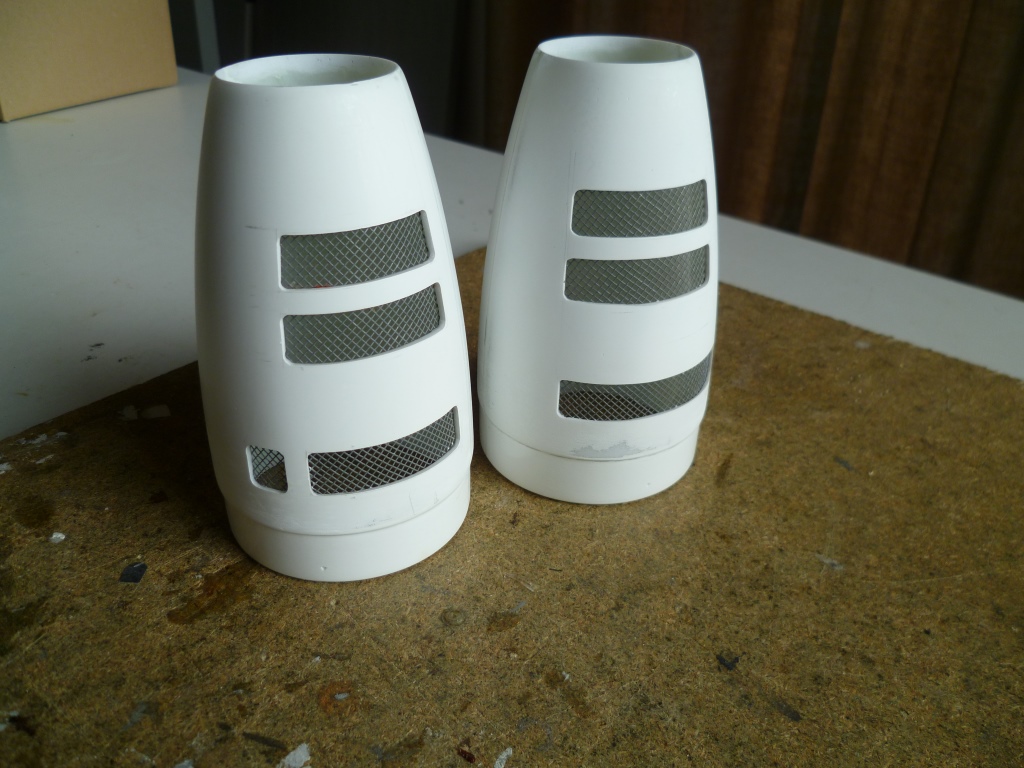

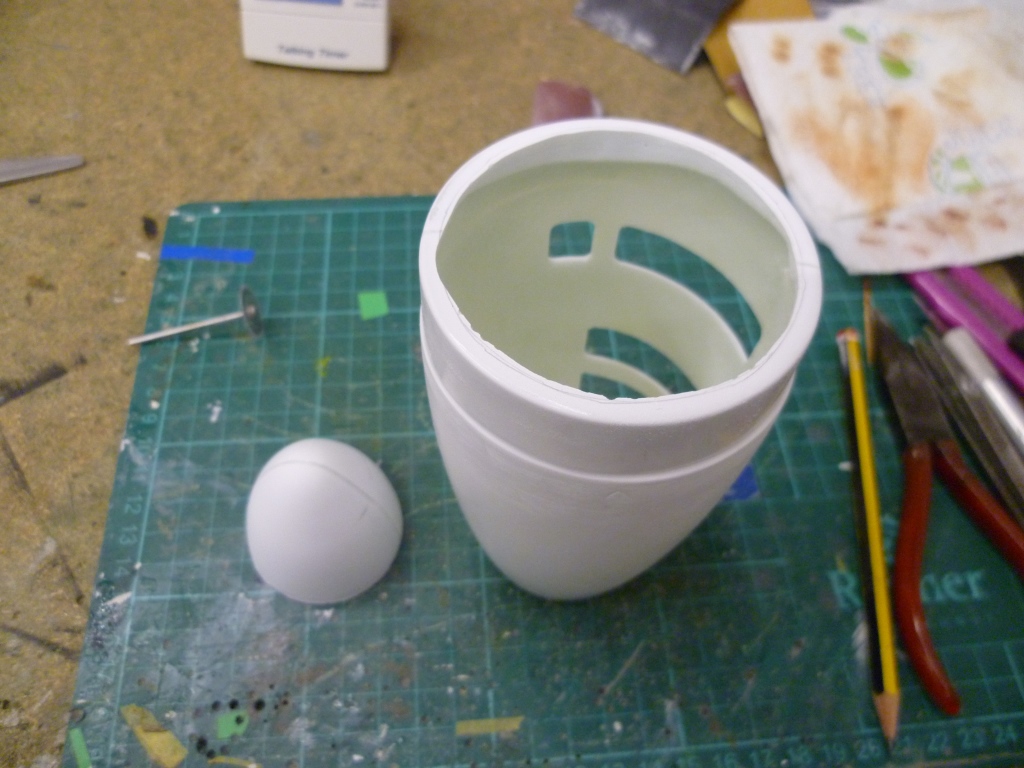

    next up waren de ventilatie openingen, aftekenen...


    en uitzagen dus... oh ja, er is dus blijkbaar een verschil tussen beide zijden..


    Toen besefte ik dat ik nog onmogelijk de zift aan de binnenzijde kon aanbrengen, ff over het hoofd gezien...

    dus... de gehele voorkant eraf gezaagd, op die manier kon ik terug aan de binnenkant..


    De rest was simpel..


    Zo, nog enkele details en dan gaan we testvliegen !

    Groeten,

    Didier

    E.hof, Demaic, jaapio en 2 anderen vinden dit leuk.
  6. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    219
    Locatie:
    VLAANDEREN
    heel benieuwd naar die vlucht!

  7. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.780
    Locatie:
    Oldeberkoop
    :D jij niet alleen....

  8. hermor

    hermor

    Lid geworden:
    7 aug 2008
    Berichten:
    972
    Locatie:
    Hengelo
    Dat ziet er allemaal erg goed uit, en ja ik ben eigenlijk ook erg benieuwd naar de testvlucht...!

  9. Blitske

    Blitske PH-SAM

    Lid geworden:
    2 dec 2011
    Berichten:
    470
    Locatie:
    Kontich / belgie
    Didier
    knap werk , binne kort bewonder ik je pracht model hopelijk real :)

  10. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Hey, ik vrees dat ik je ga moeten teleurstellen, al is dat relatief, enkel de Kiowa gaat mee...

    grtz,

    Didier

  11. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie

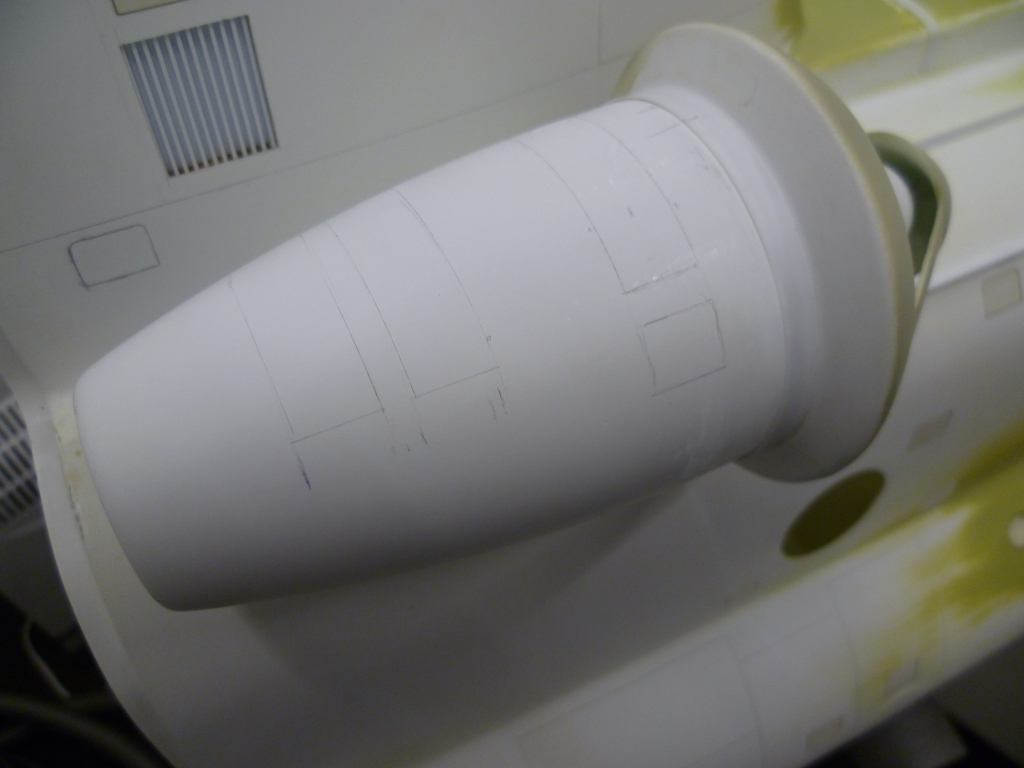

    De laatste details aan de turbines zijn aangebracht, nog een T stripje vooraan, en de zijluiken zijn ingegraveerd...

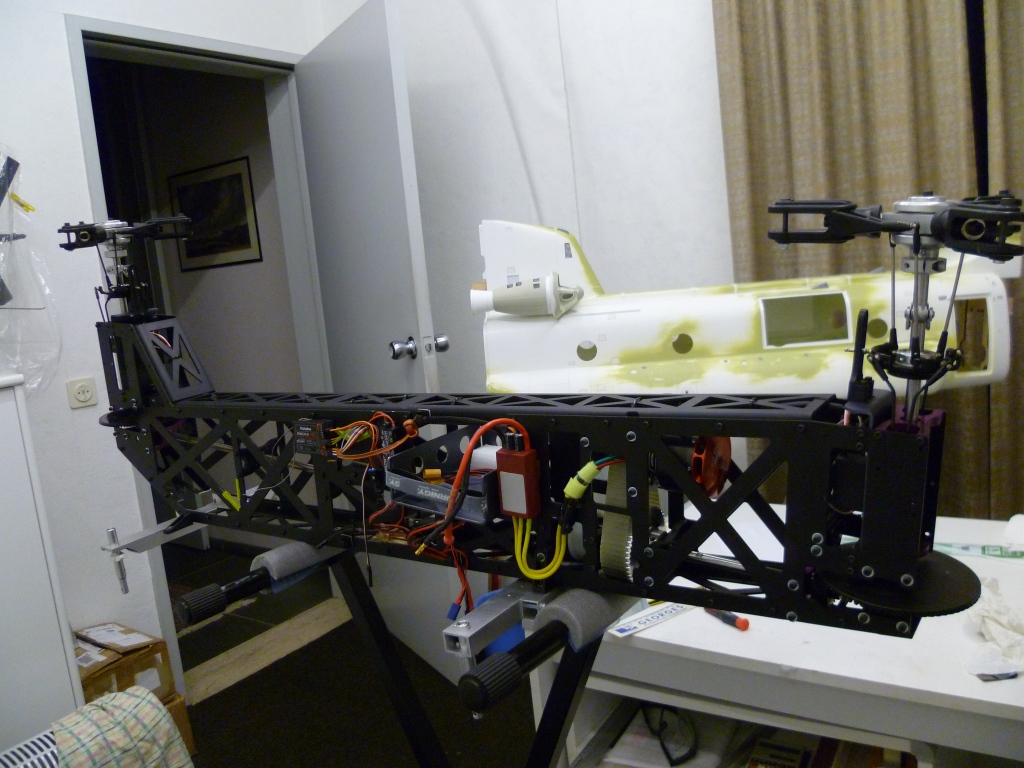

    Vervolgens het mechaniek gestript....


    En na een paar uurkes werken...

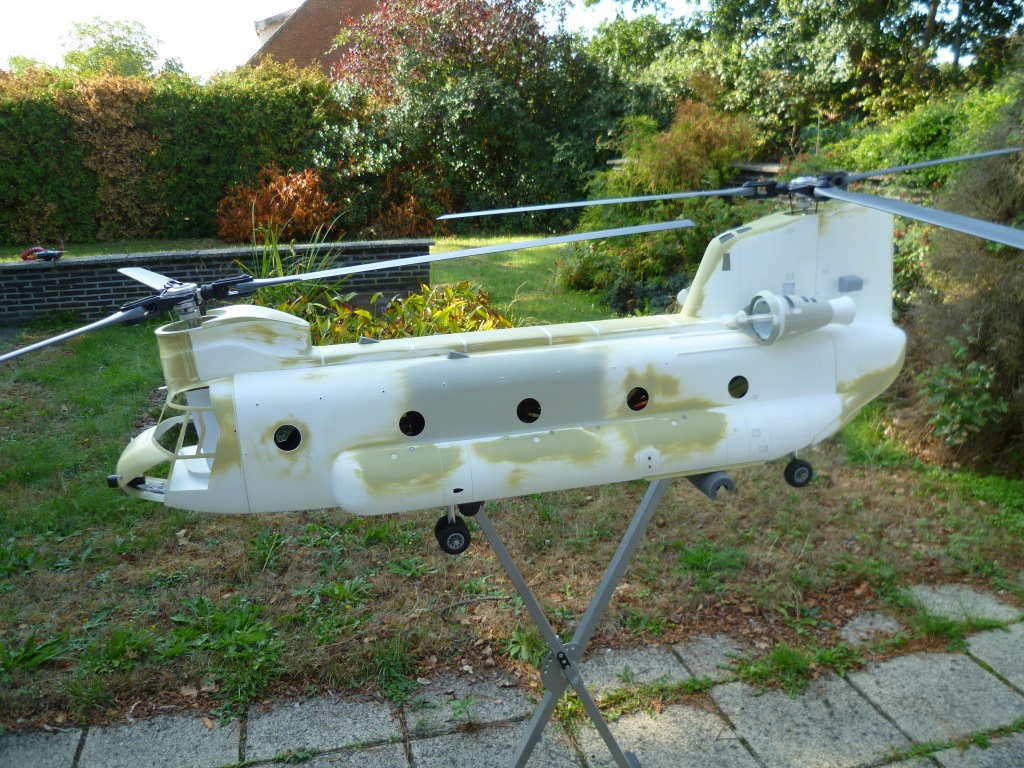

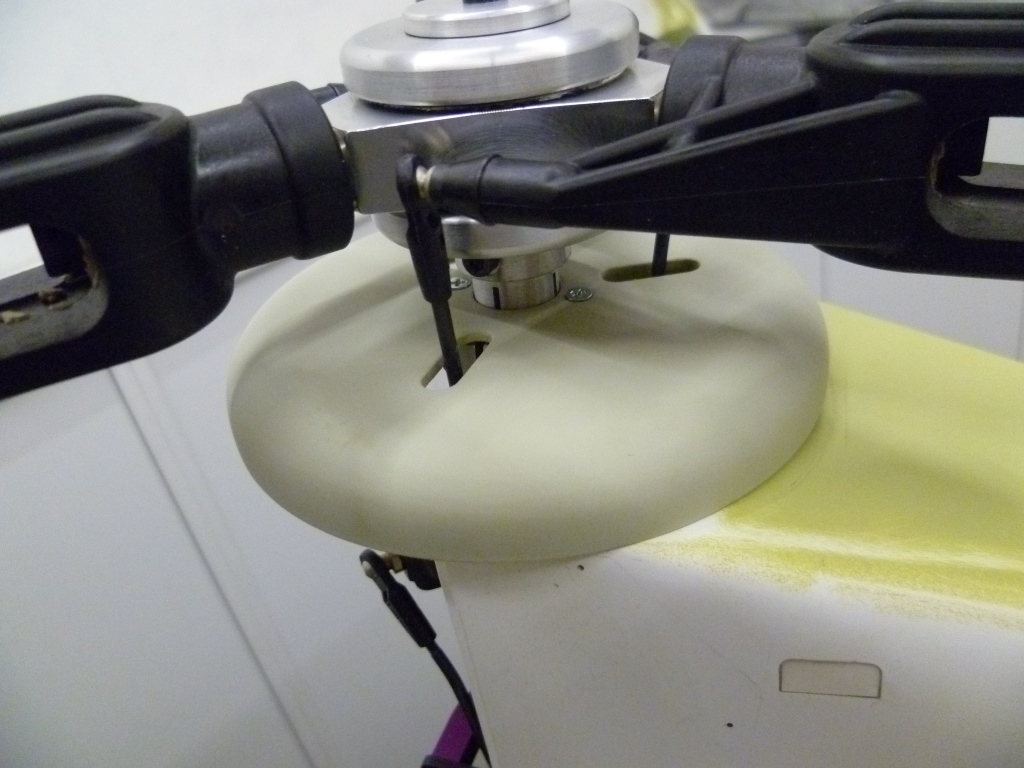

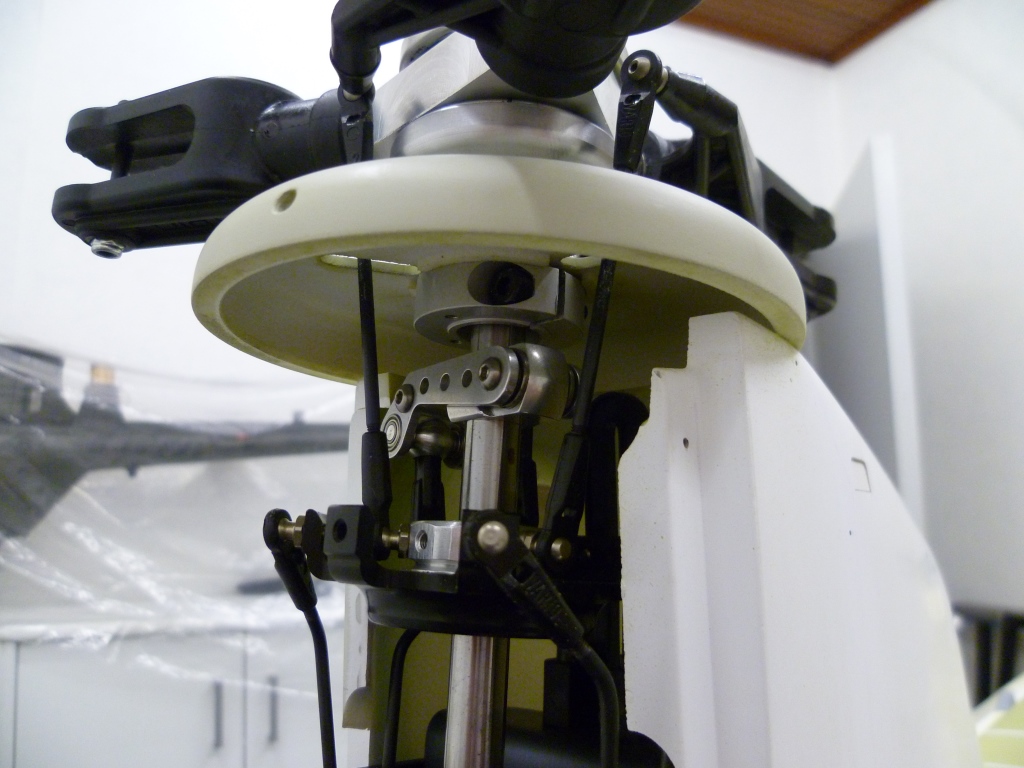

    De eerste hoovertest in de tuin waren in orde, dus ben ik verder gegaan met het monteren van de meedraaiende afdekkappen onder de rotor


    Dit zijn de door Vario geleverde 3D geprinte exemplaren, deze had ik reeds van de nodige lagen spuitplamuur voorzien om ze netjes te krijgen.... montage ging eigenlijk vlotter dan verwacht..



    Ziezo.... nu nog vliegen in open veld om de eigenschappen met romp te kunnen beoordelen... video zal nog wel volgen...

    Groeten,

    Didier

    hermor, jaapio, Demaic en 1 andere persoon vinden dit leuk.
  12. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    219
    Locatie:
    VLAANDEREN
    Benieuwd om die te zien!

  13. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Zoals beloofd het eerste video'ke, het schurend geluidje dat soms te horen is komt van de achterste afdekplaat onder de rotor, die schuurde lichtjes tegen de romp.. wat schuurpapier heeft dit reeds opgelost...
    Vliegen ging redelijk, al ga ik nog wat aanpassingen doen aan de gyro om het vliegen nog wat strakker te krijgen...

    enjoy..




    groeten,

    Didier

    E.hof, Demaic, MDM en 6 anderen vinden dit leuk.
  14. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    219
    Locatie:
    VLAANDEREN
    Da's wel knap hé! :thumbsup:

  15. Frenzul

    Frenzul

    Lid geworden:
    17 sep 2017
    Berichten:
    207
    Locatie:
    nieuwleusen
    Donders mooi

  16. de oude

    de oude

    Lid geworden:
    9 okt 2009
    Berichten:
    311
    Locatie:
    noord limburg
    Dat ziet er goed uit didier kleurtje er op en verder genieten . Gr Arie

  17. Blitske

    Blitske PH-SAM

    Lid geworden:
    2 dec 2011
    Berichten:
    470
    Locatie:
    Kontich / belgie
    Nice Didier . , Heeft een heel speciaal vliegbeeld maar is duidelijk gelijk aan de echte en dat maakt het zo speciaal .
    Knap staaltje je maakt er weer een juweeltje van , ik geloof nooit dat jij gaat tevreden zijn met een kleurtje :)

    Grtjs en tot komende zaterdag . Blitske

  18. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Nog een video'ke, de afstelling is al een stuk beter, een mooi vliegbeeld.. in het 2e deel vh filmpje was er een flinke wind komen opzetten, het is duidelijk dat vliegen dan geen pretje is... de grote romp vangt veel wind, en het strakke vliegbeeld is ver zoek.... 't zal ene voor rustige dagen worden...


    groeten,

    Didier

  19. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Daar het nu met ingebouwde mechaniek wat lastiger is om te bouwen, heb ik me op een ander deel gefocust.

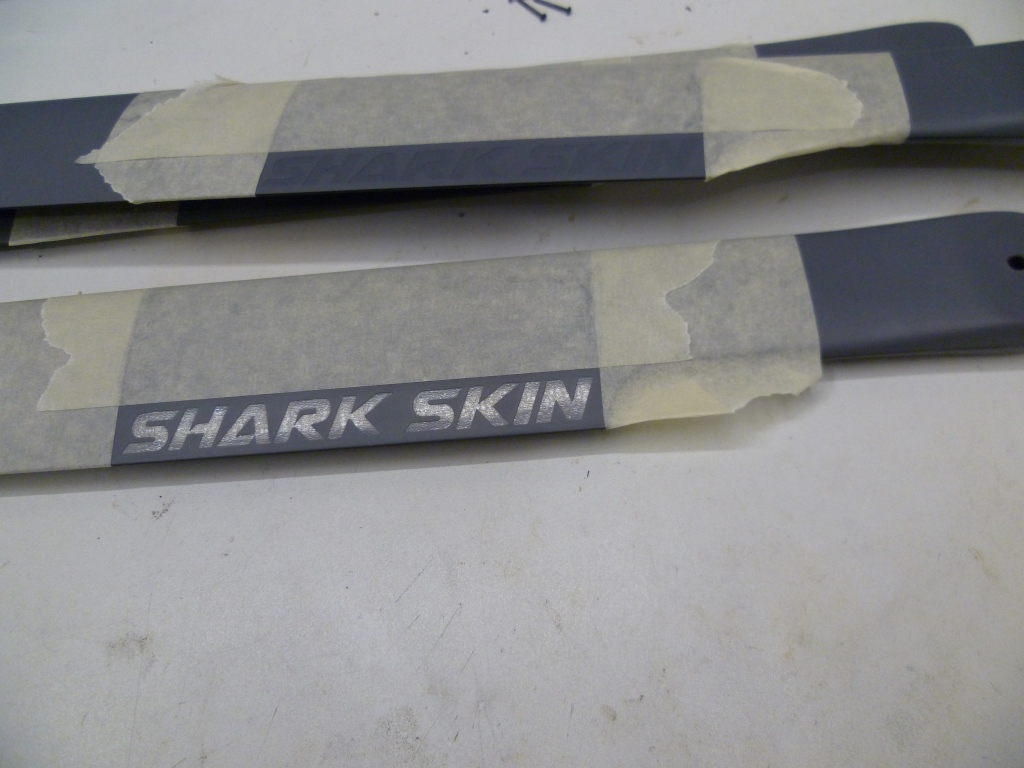

    De rotorbladen van Vario komen tegenwoordig met het vreselijk irritante "shark skin" logo erop :mad: Om de zaken nog stommer te maken is dit in de mal gemaakt, dus niet zomaar een sticker... Ik vraag me soms af welke onbenul deze zever verzind... 'k heb nog nooit een echte heli met shark skin bladen gezien....:hammer: Die rommel moest dus verdwijnen...

    Het zaakje wat afgeplakt, en met de bekende spuitplamuur aan de slag gegaan..

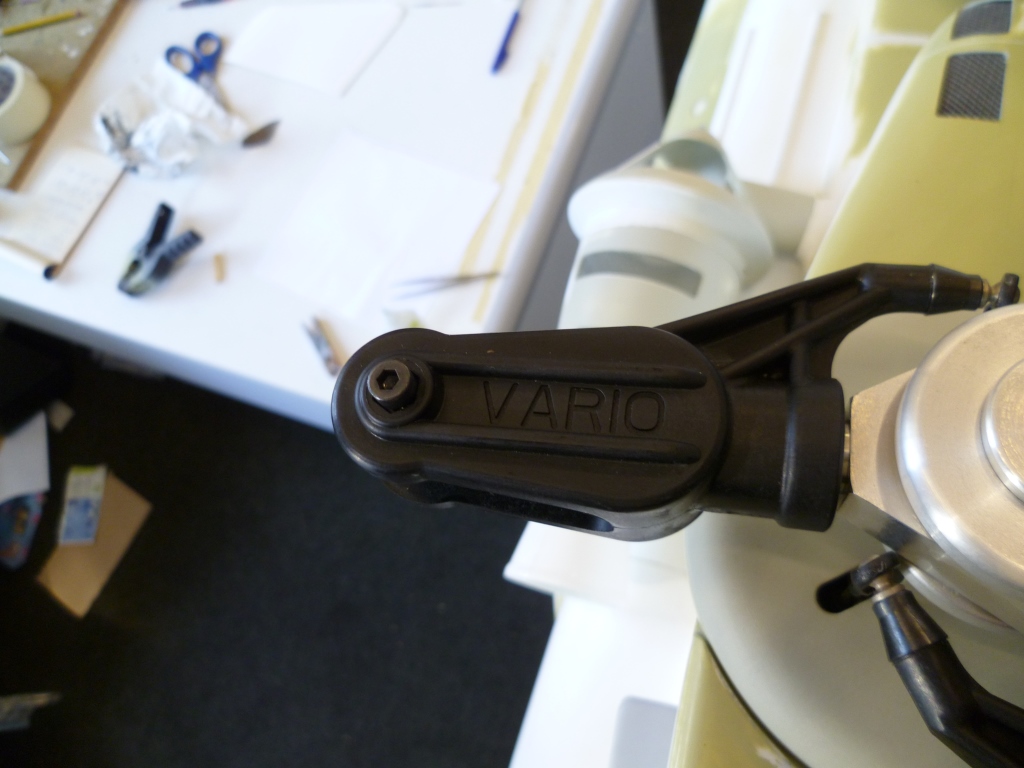

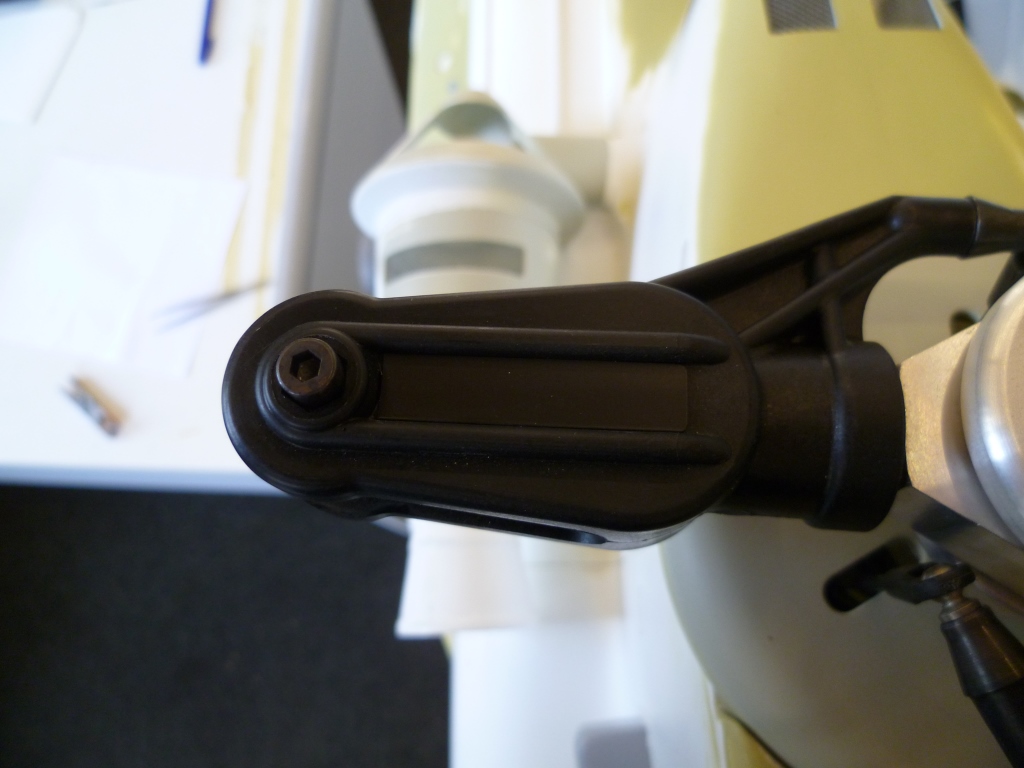

    Een clublid merkte tijdens mijn uitleg fijntjes op dat het vario logo in de bladhouders nu ook niet echt schaal was.... hmmm en gelijk had ie..

    wat plastic strip en zwarte verf doet wonderen..



    Maar terug naar de rotorbladen..

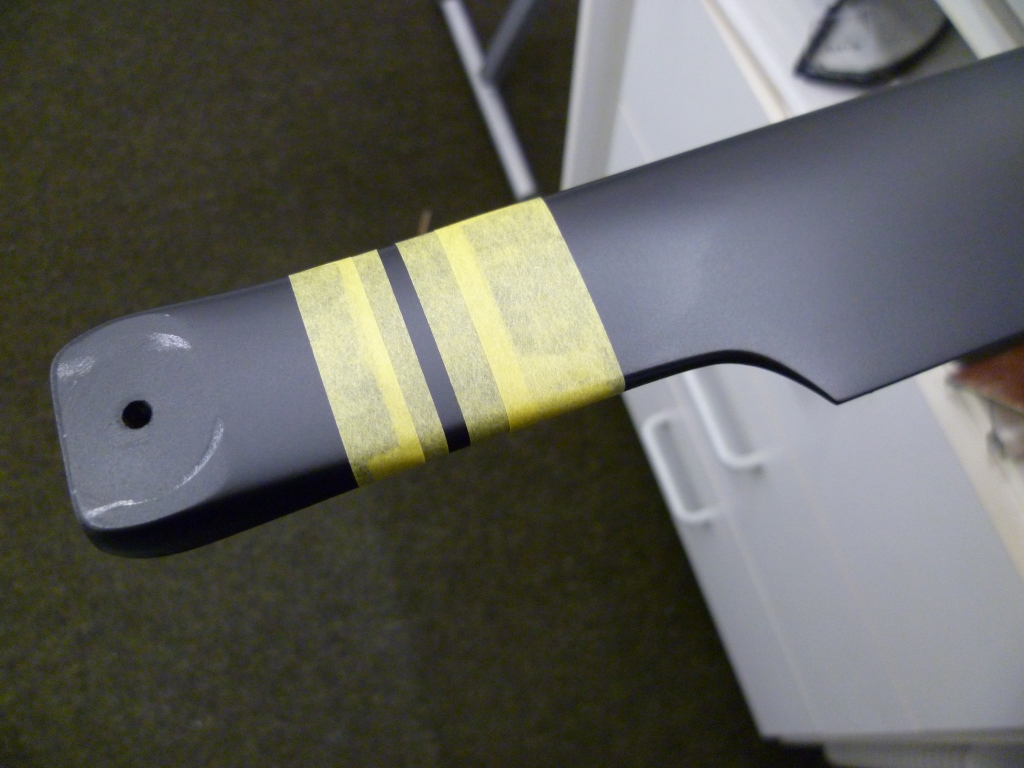

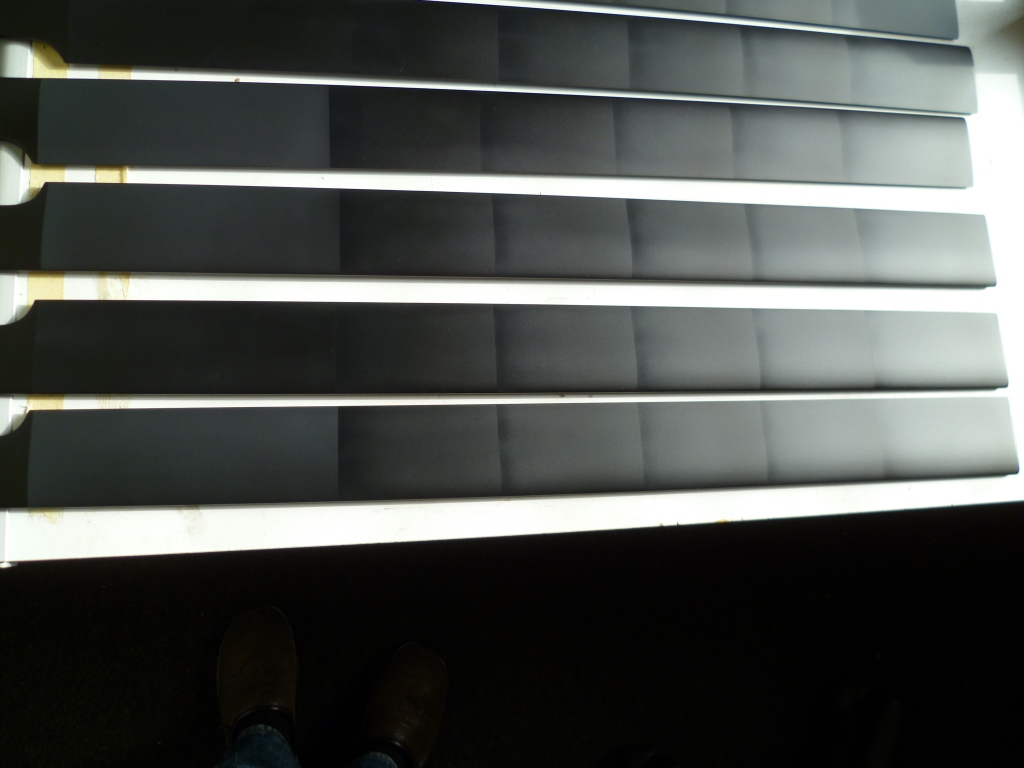

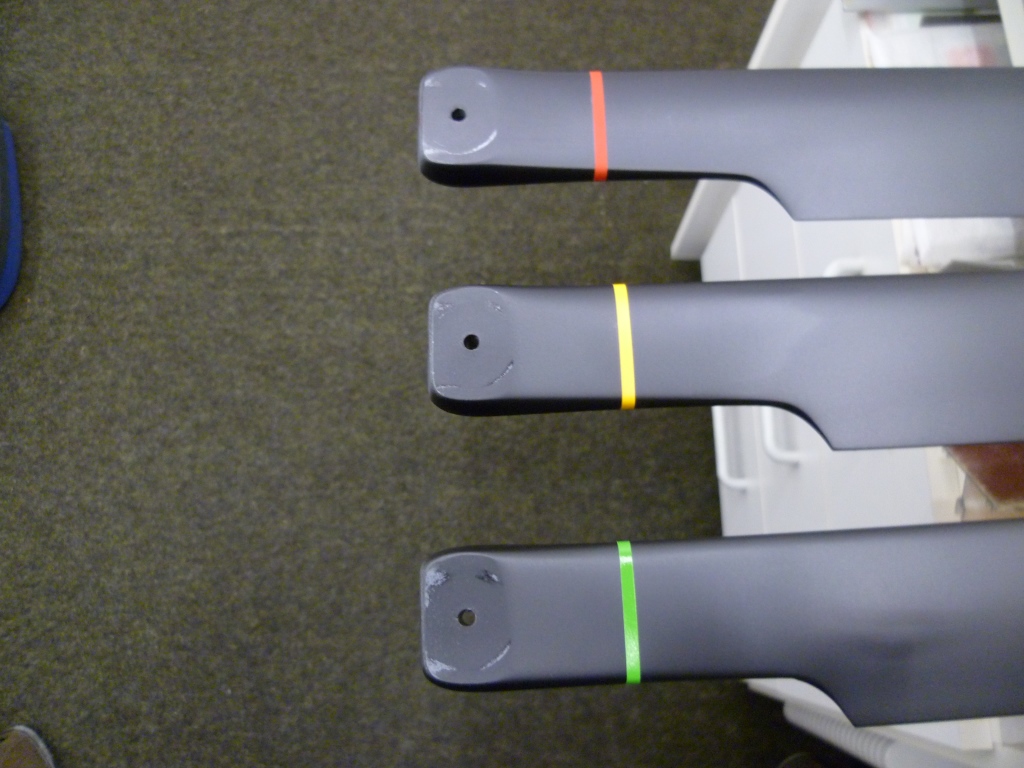

    Deze zijn inmiddels mooi zwart gespoten, en worden vervolgens voorzien van hun kleur codering



    Ook de rotorkoppen krijgen de juiste kleurcodes....

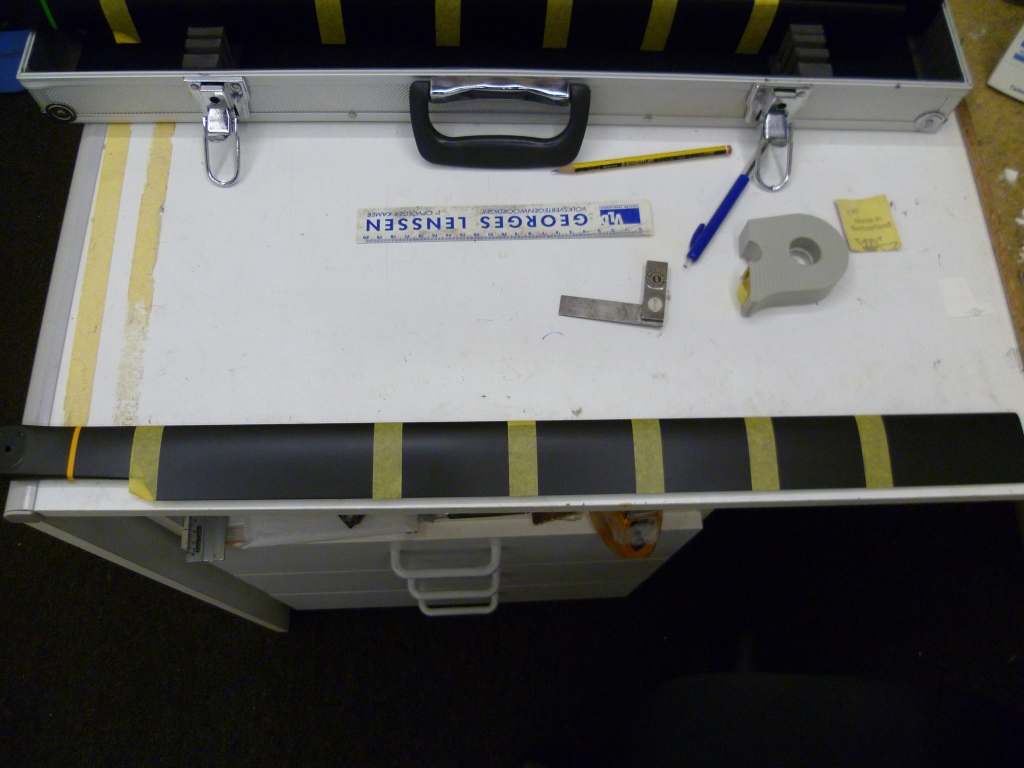

    De mooie zwarte bladen zagen mij er té mooi uit, en op documentatie gezien hoe ik het wél zou willen... dus weer afplakken, en de airbrush zijn werk laten doen.

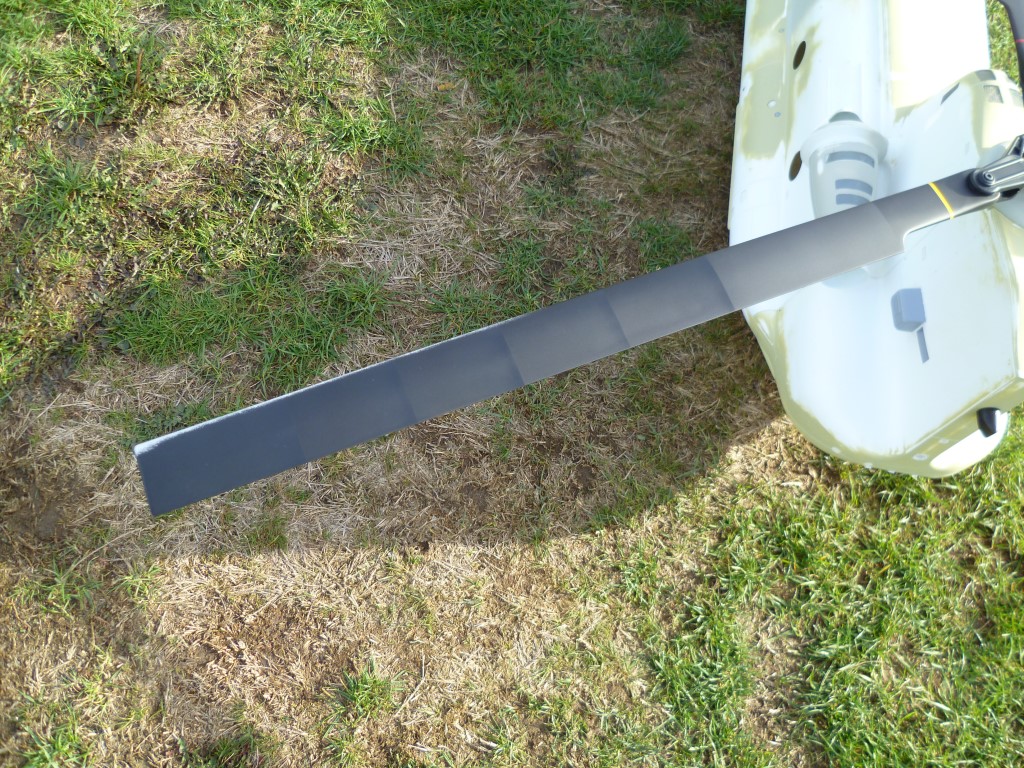

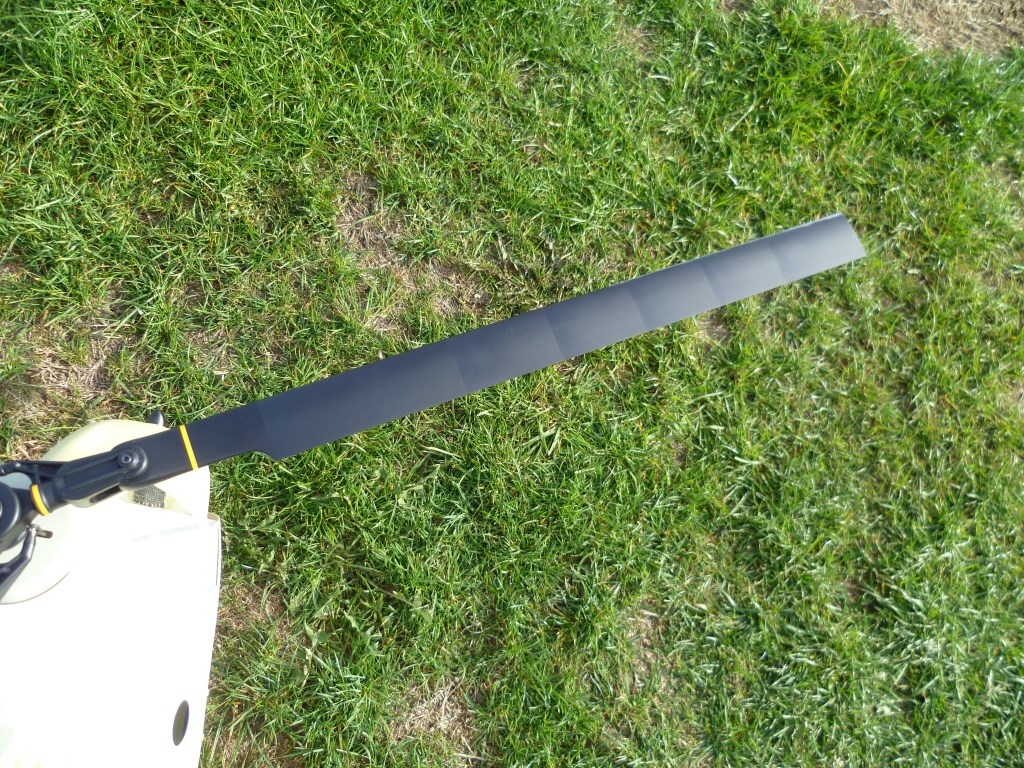

    Resultaat is goed , al is dit met kunstlicht niet goed te zien... vandaar nog wat foto's van buiten...
    De aanvalsboord is op de buitenfoto's ook reeds van verwering ( paint chipping) voorzien... een groot contrast met de originele shark rommel...:D




    Tot zover de rotor bladen... voor de nieuwsgierigen... het totale gewicht per blad is met slechts 1 gr toegenomen.....


    Groeten,

    Didier

    renetl50 en MDM vinden dit leuk.
  20. Blitske

    Blitske PH-SAM

    Lid geworden:
    2 dec 2011
    Berichten:
    470
    Locatie:
    Kontich / belgie
    Mooi , hoedje af .

    Grtjs :)
