    Terug naar de bouw...

    Vorige post was ik begonnen met houten blokjes uit te zagen, nu ben ik eigenlijk vergeten wat tussendoorfoto's te maken...helaas...:hammer:

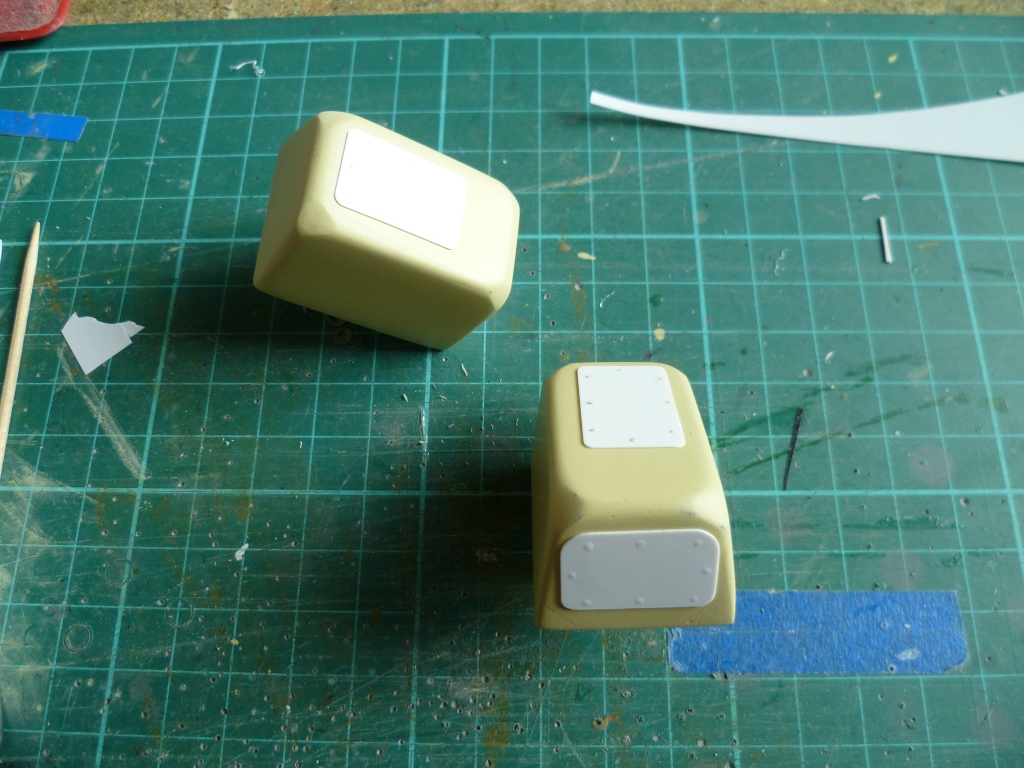

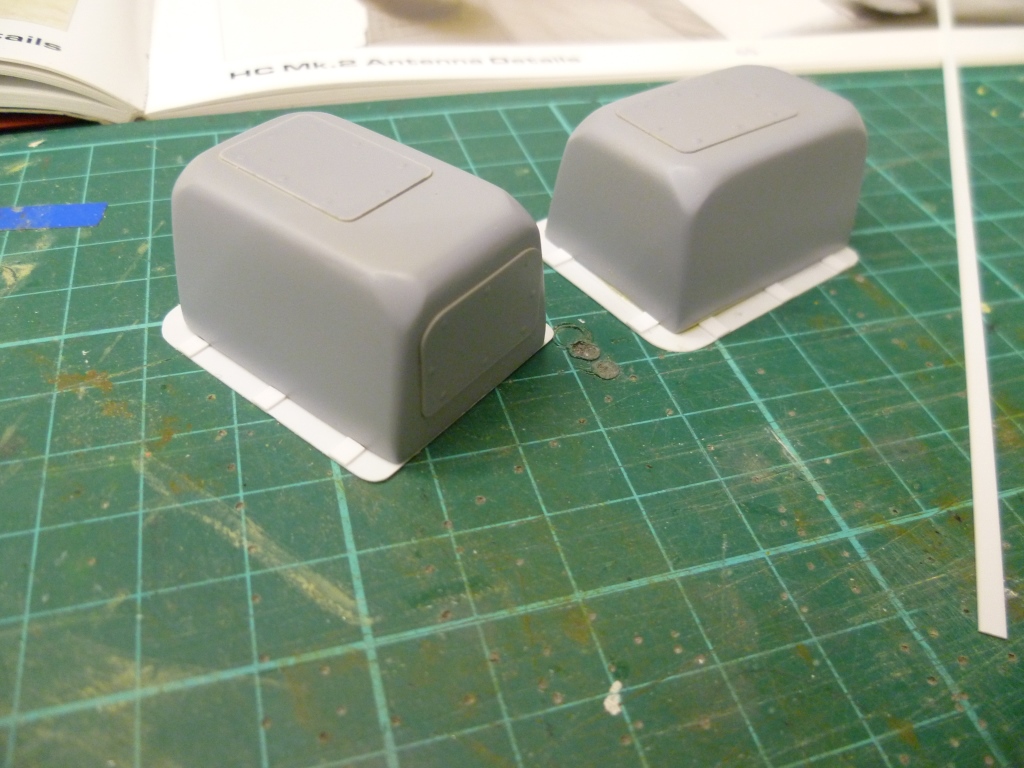

    De blokjes zijn in vorm geschuurd, van een laagje epoxy voorzien en dan glad gemaakt met meerdere lagen spuitplamuur en natuurlijk het nodige schuurwerk..
    Vervolgens met plasticard wat details vervaardigd, en houtlijm voor de enkele rivetjes..

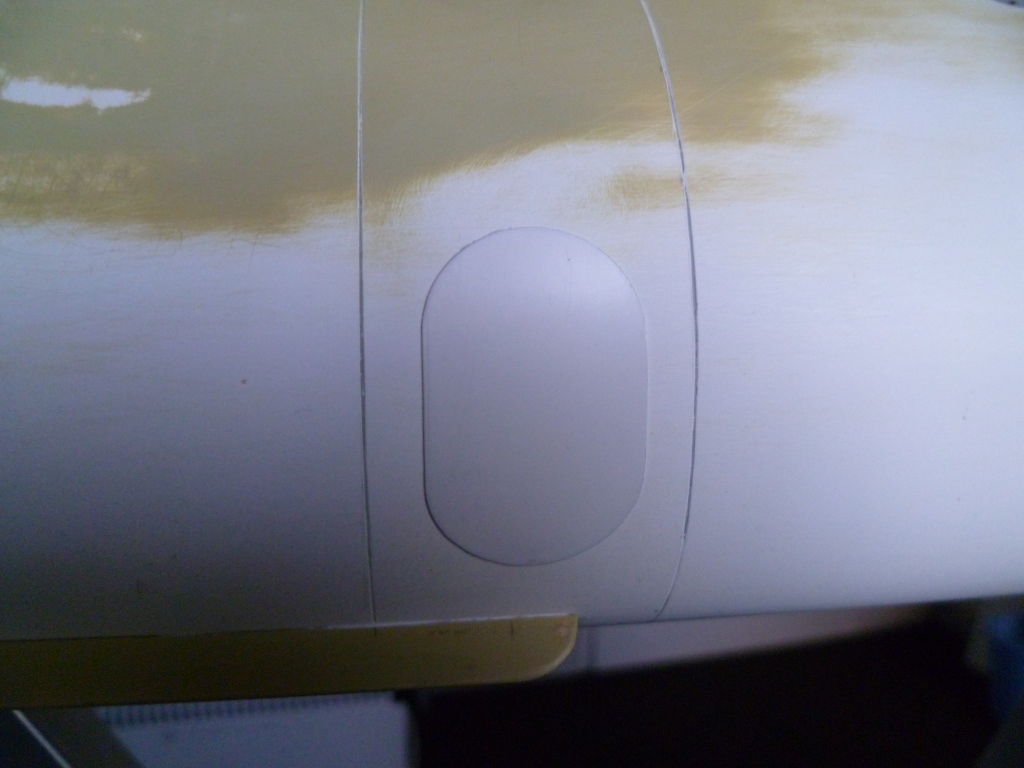

    Na een dun laagje grijze grondverf ff een vergelijking met de foto..


    dan nog een bodemplaatje te maken....

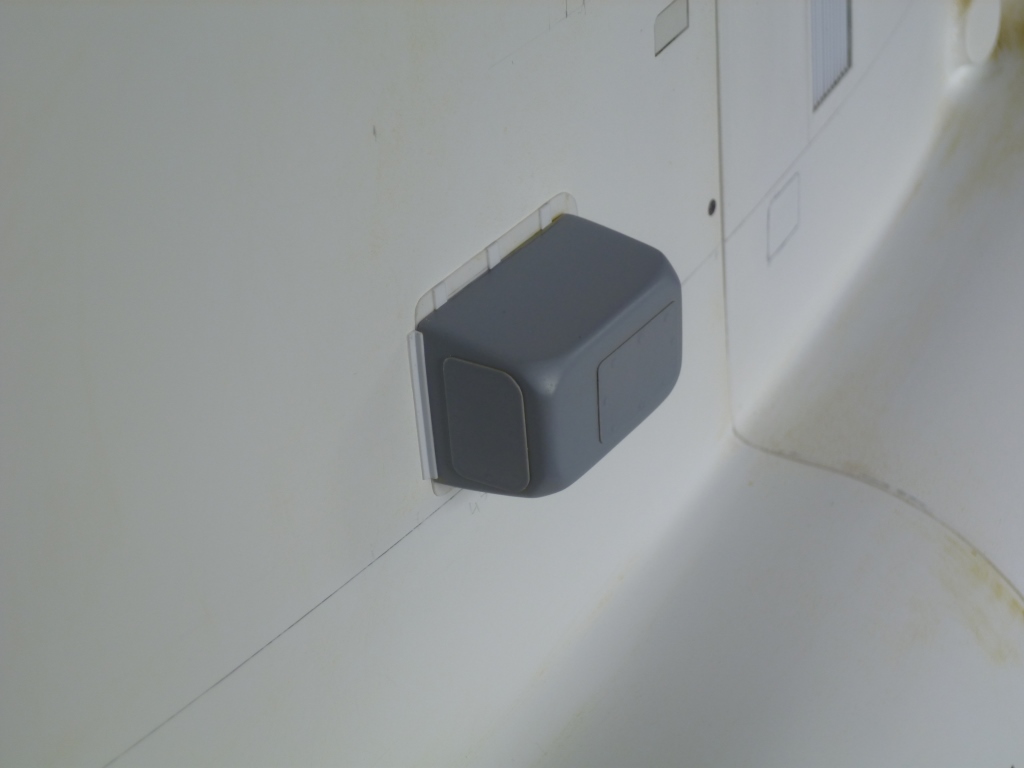

    En tenslotte op de romp plaatsen....




    Tot zover.....


    Groeten,

    Didier

    Jannis, jdejager, Demaic en 1 andere persoon vinden dit leuk.
  2. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    We blijven bij de achterzijde van de heli...

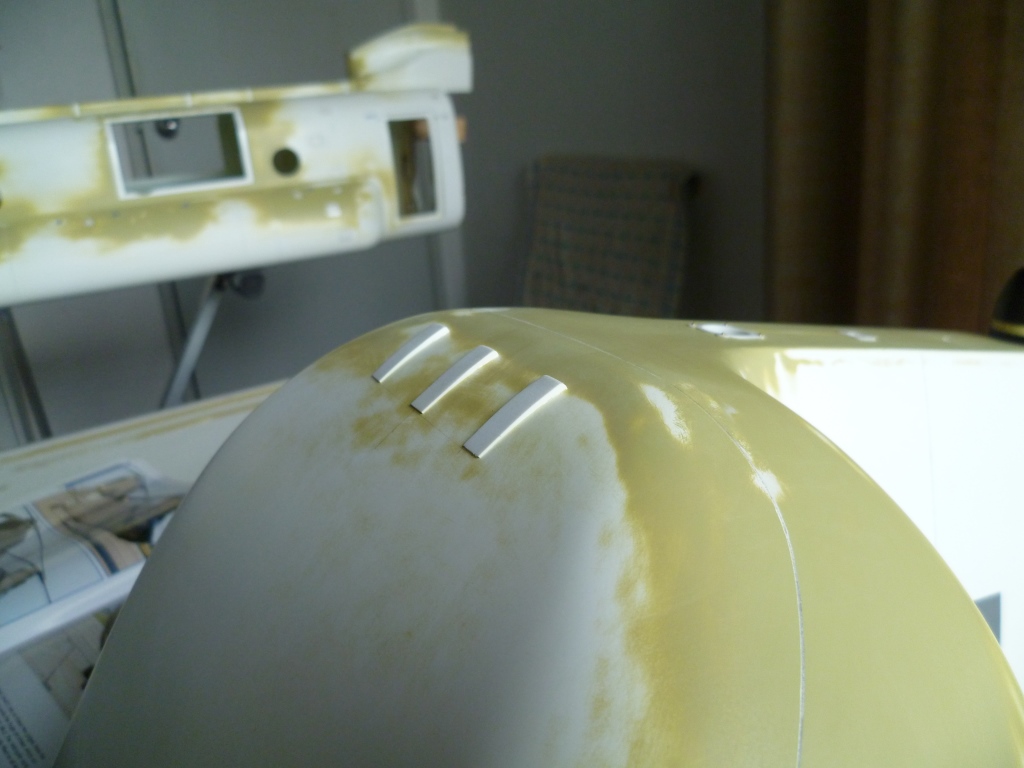

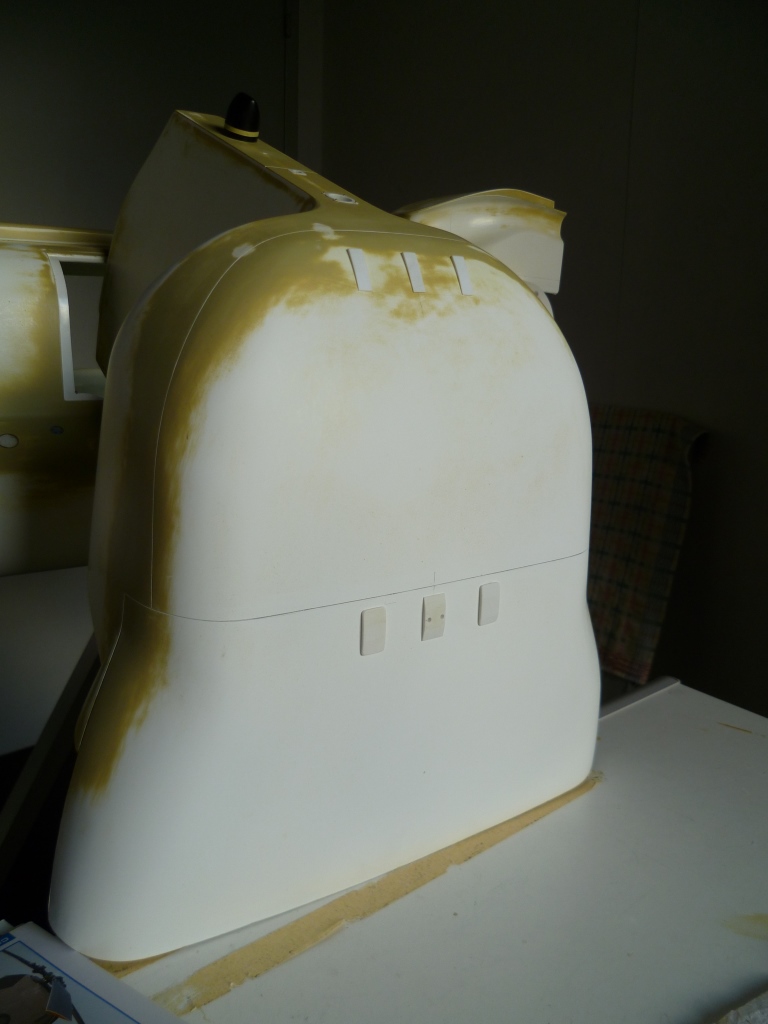

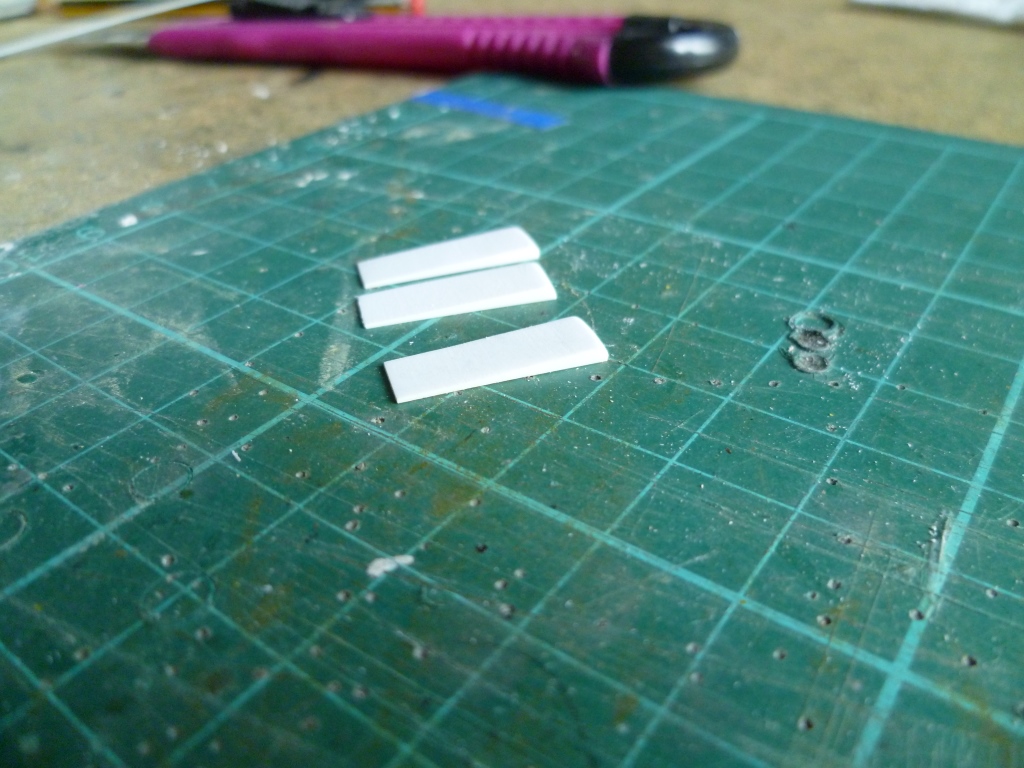

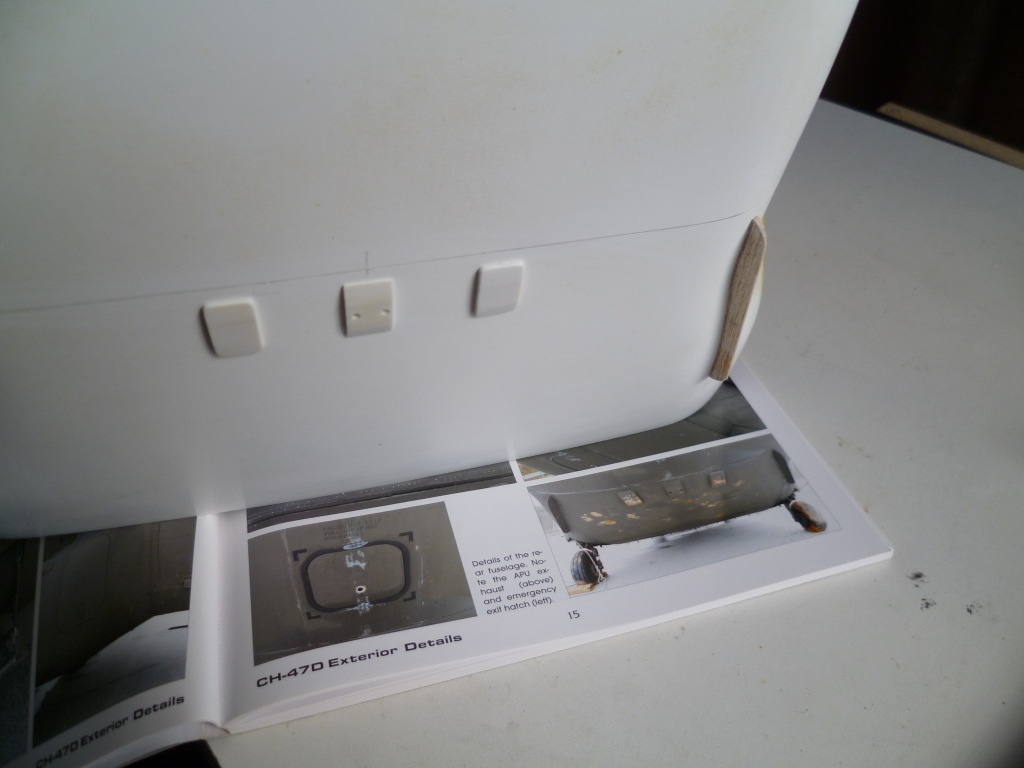

    Aan de onderkant van de achterklep zitten wat plaatjes en geleidingen, met wat voorstellingsvermogen en plasticard kunnen we een heel eind komen..

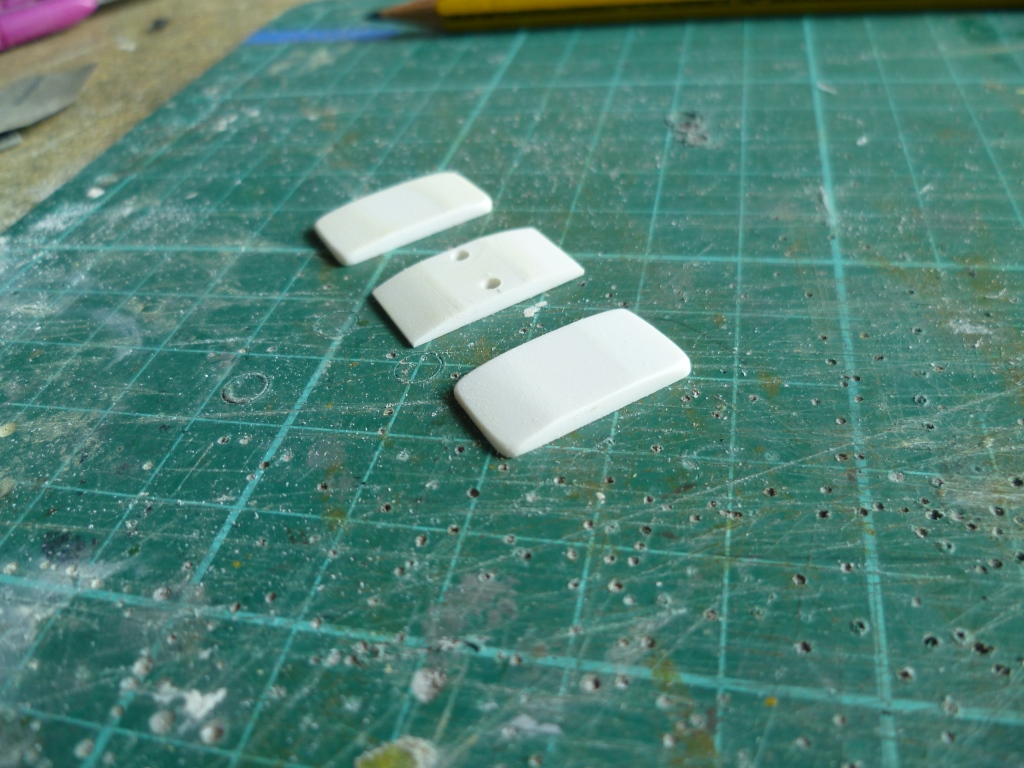

    Schuren en op de juiste plaats lijmen..


    En wat lager doen we ongeveer hetzelfde, hetzij een iets andere vorm..


    Overzichtfotoke..


    Ook het balsahout wordt weer aangesproken voor een "lastiger" detail..

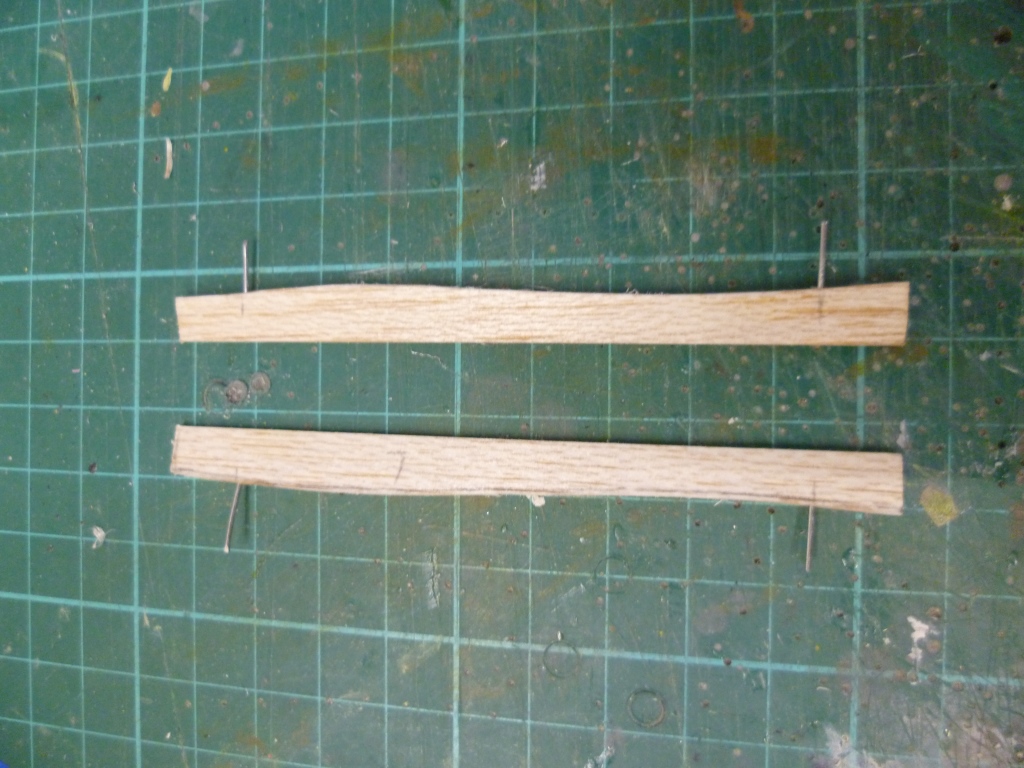

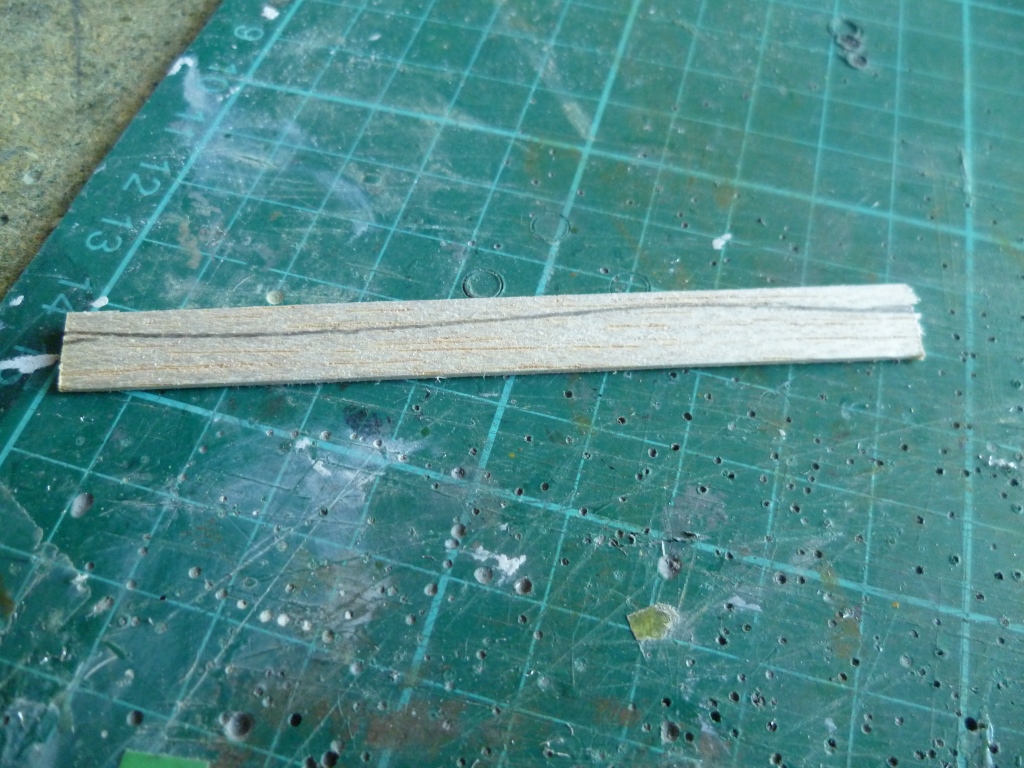

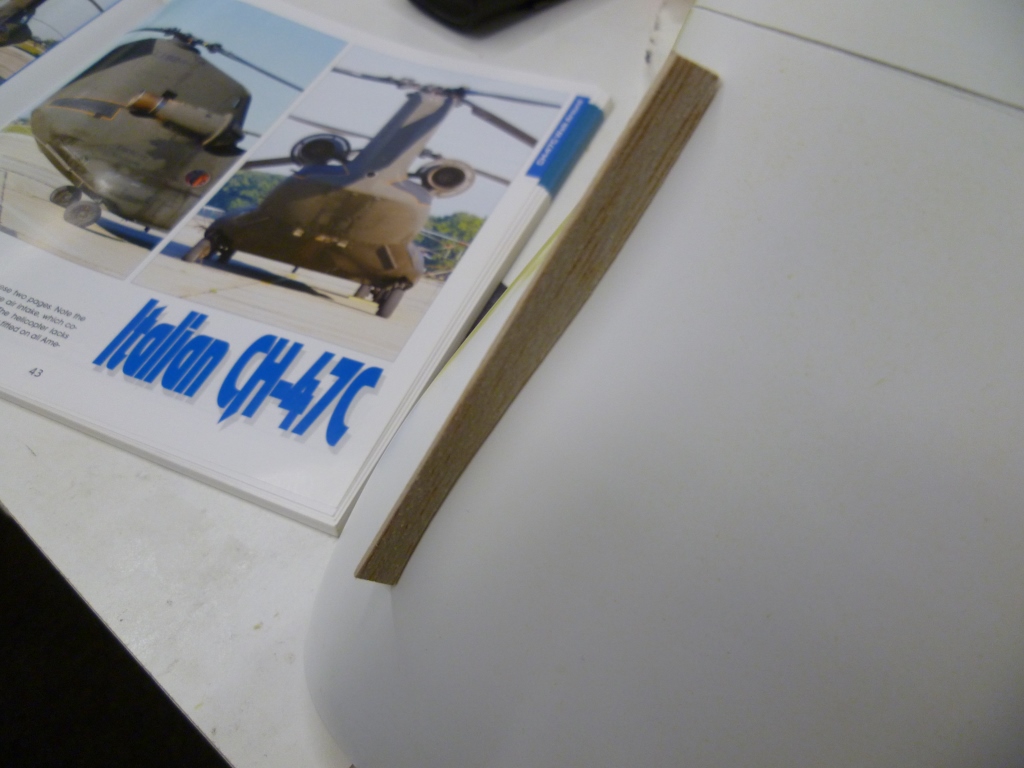

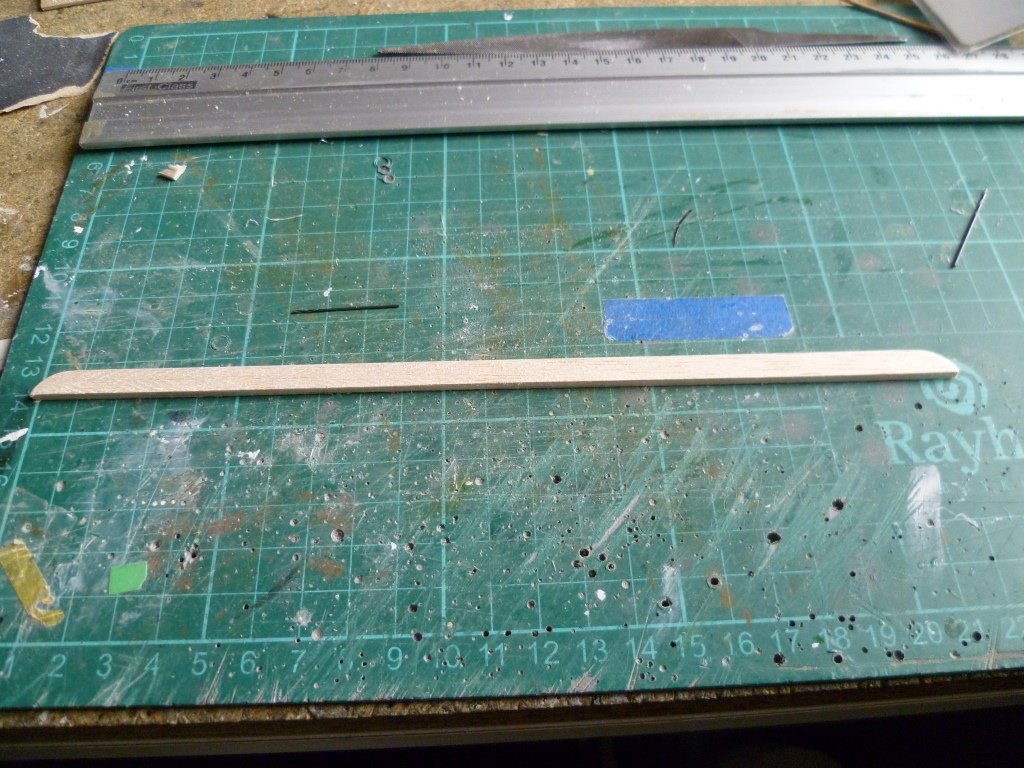

    Met een "kam" wordt de rompvorm overgenomen en op de strips afgetekend..


    x 2 dus...en een linkse en rechtse zijde...

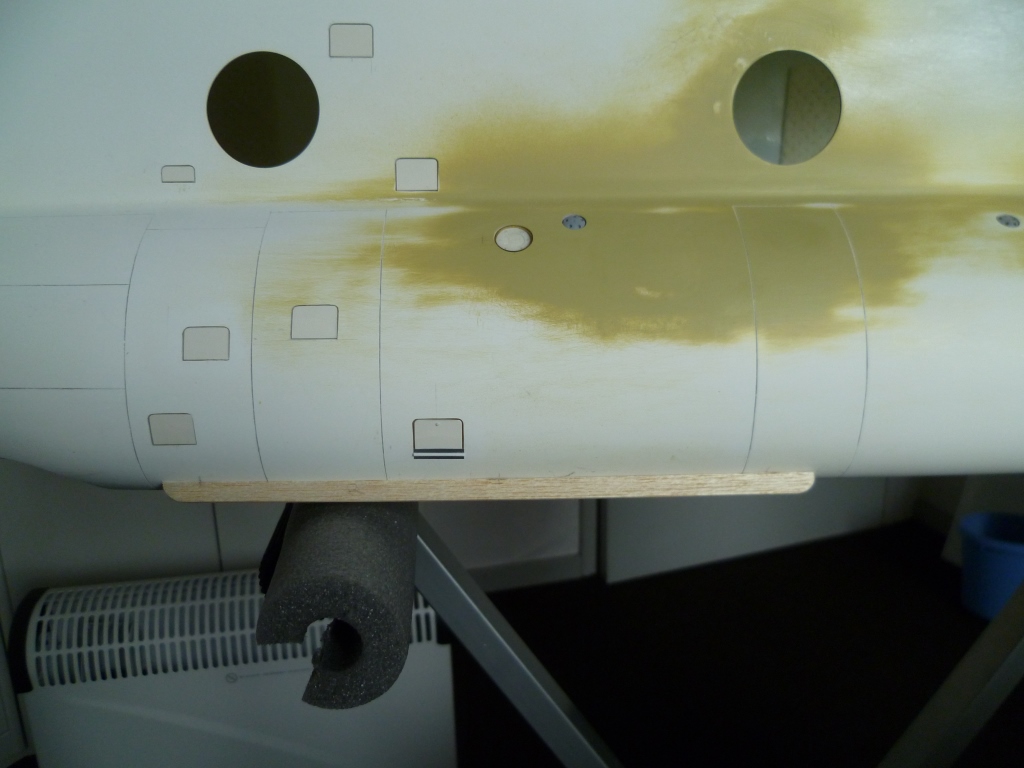

    Even passen op de bodem, met full size foto op de achtergrond...


    Nu dienen deze nog in vorm te worden geschuurd, en later van epoxy en spuitplamuur te worden voorzien om een glad resultaat te krijgen..

    Dit gaat even moeten wachten, want de 2e Freewing A 10 is aangekomen, en die krijgt nu even wat aandacht.....

    Mss hier tussendoor ook een fotoke van als't de moeite is om te tonen....


    Groeten,

    Didier

    Demaic vindt dit leuk.
  3. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    We zijn er weer...

    Nog heel even naar de chinook, de strip is in vorm geschuurd, en wordt dus in een later stadium afgewerkt..


    De chinook gaat nu zoals gezegd even aan de kant voor de 2e freewing A 10...

    Er zijn reeds meerdere kleurenschema's gemaakt door modelbouwers over de wereld, maar mijn keuze is zo apart dat ik'm nog niet in model heb gezien..

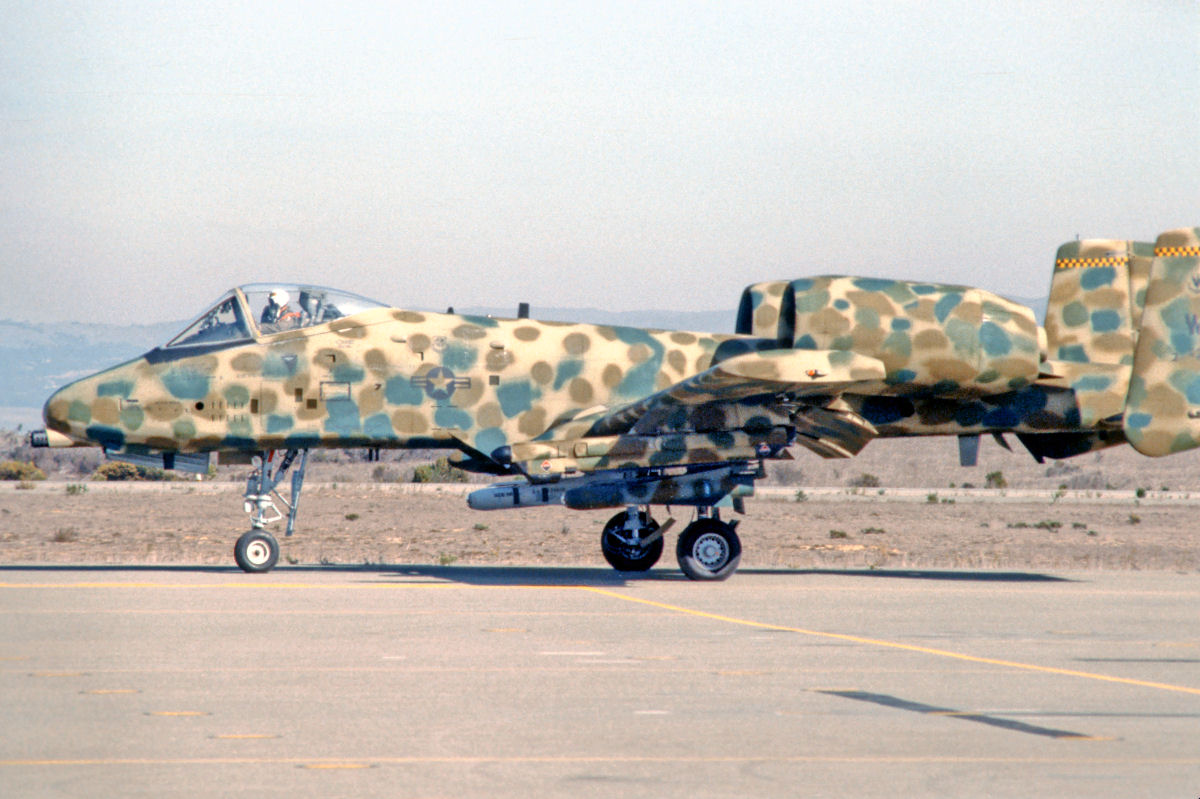

    Dit zou het zo ongeveer moeten worden..


    Het JAWS programma van de US Air Force was een testschema ergens eind jaren '70 begin '80... er werden maar enkele toestellen zo gespoten, 2 ervan hebben in de UK en Duitsland gevlogen...
    Niet iedereen vind dit mooi, maar zoals de A 10 zelf ook is, ik vond'm zo apart dat het mooi is..
    Helaas zijn er weinig foto's van te vinden, en verschillen de kleuren nogal van foto tot foto... Gelukkig heb ik de juiste FS kleurennummers gevonden, dus dat maakt het wat makkelijker...

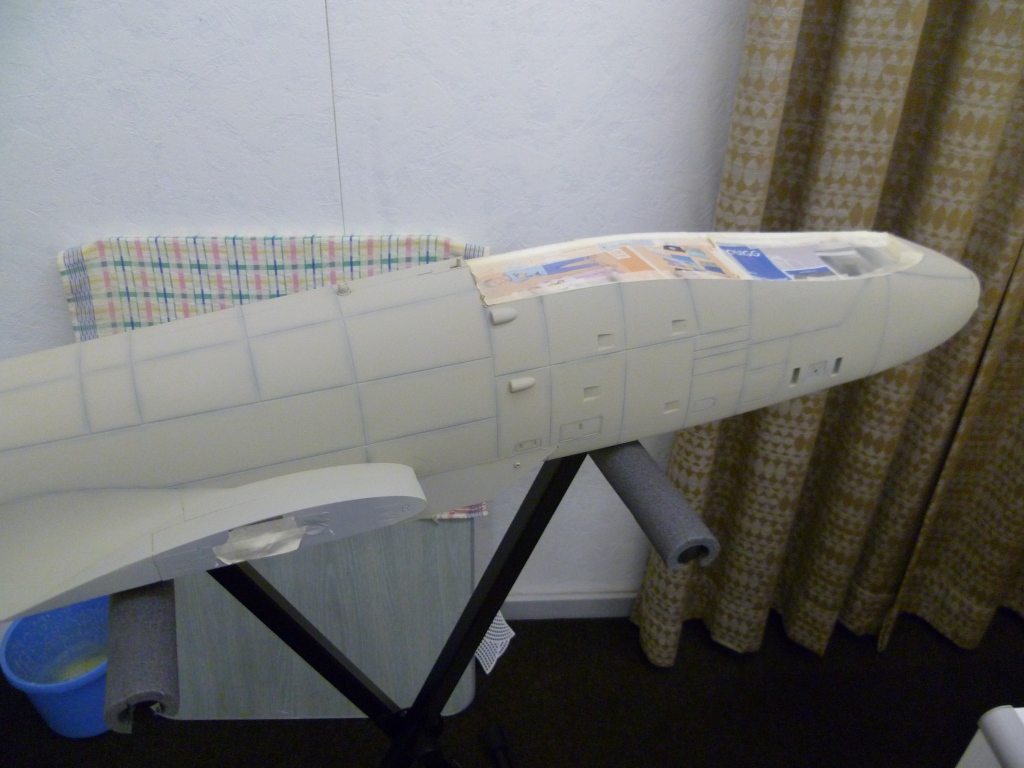

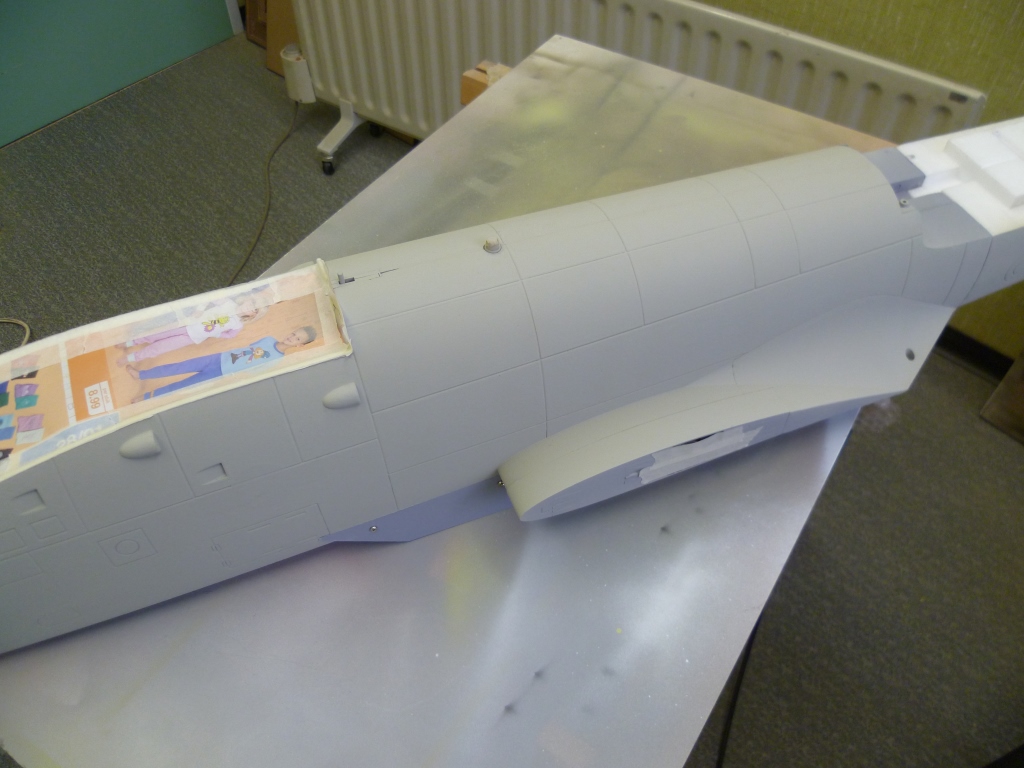

    Om te beginnen een basislaag Tan gespoten..

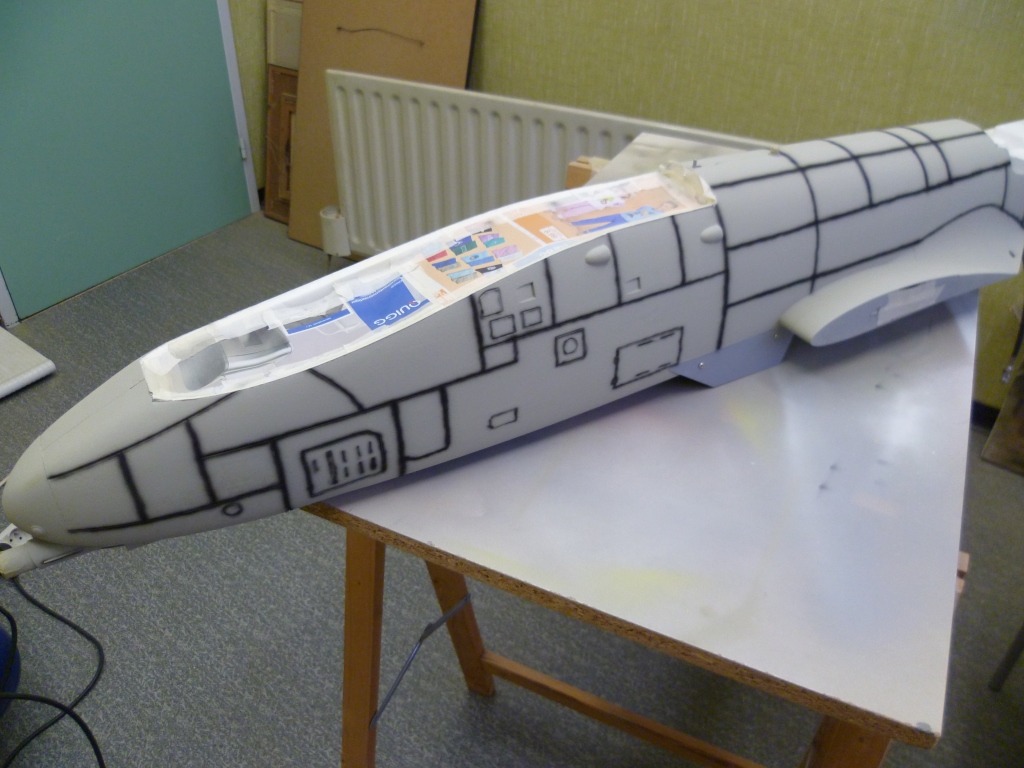

    Vervolgens een pré shading opgespoten..


    En dan een dunne laag Tan als eindkleur erop...


    Foto's zijn genomen bij kunstlicht, dit laat d pré shading veel feller doorschijnen dan het eigenlijk in werkelijkheid bij daglicht is...

    Deze stap was eigenlijk niet echt nodig, daar ik het merendeel toch wegspuit met de vlekken die erop komen, maar het was ook een test voor mezelf met de chinook ingedachten, daar deze ook in een lichte kleur komt later... heb uit deze tests weer heel wat geleerd...

    Vervolgens begonnen met de eerste vlekken te spuiten, en ik ben tot het besluit gekomen dat dit véééél langer gaat duren dan eerst gedacht.. een tijdrovend klusje is het wel...




    Er staat dus nog veel werk aan te komen, maar 't ziet er nu al best leuk uit vind ik zo..


    Groeten,

    Didier

    Unusual RC, Demaic, Tug.NL en 2 anderen vinden dit leuk.
  4. jdejager

    jdejager

    Lid geworden:
    19 aug 2005
    Berichten:
    413
    Locatie:
    Doornspijk
    Prachtig! Lijkt me een erg leuke kist

  5. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Het blijft een hele klus, maar 't schiet gelukkig meer op dan een full scale chinook.. ;)

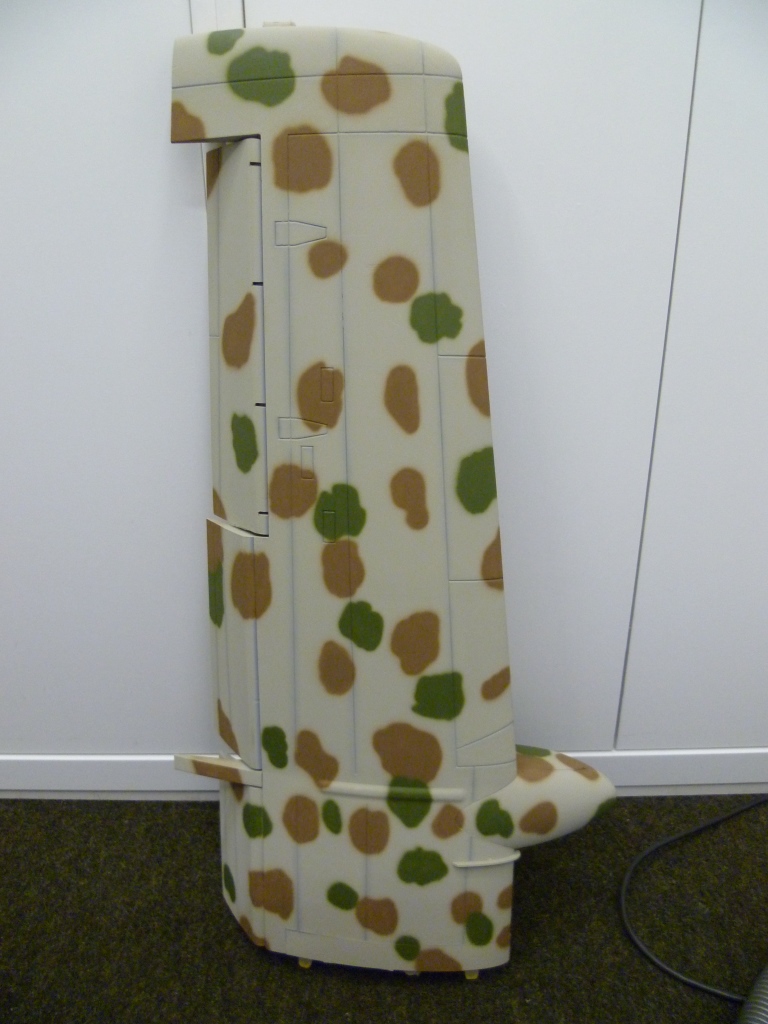

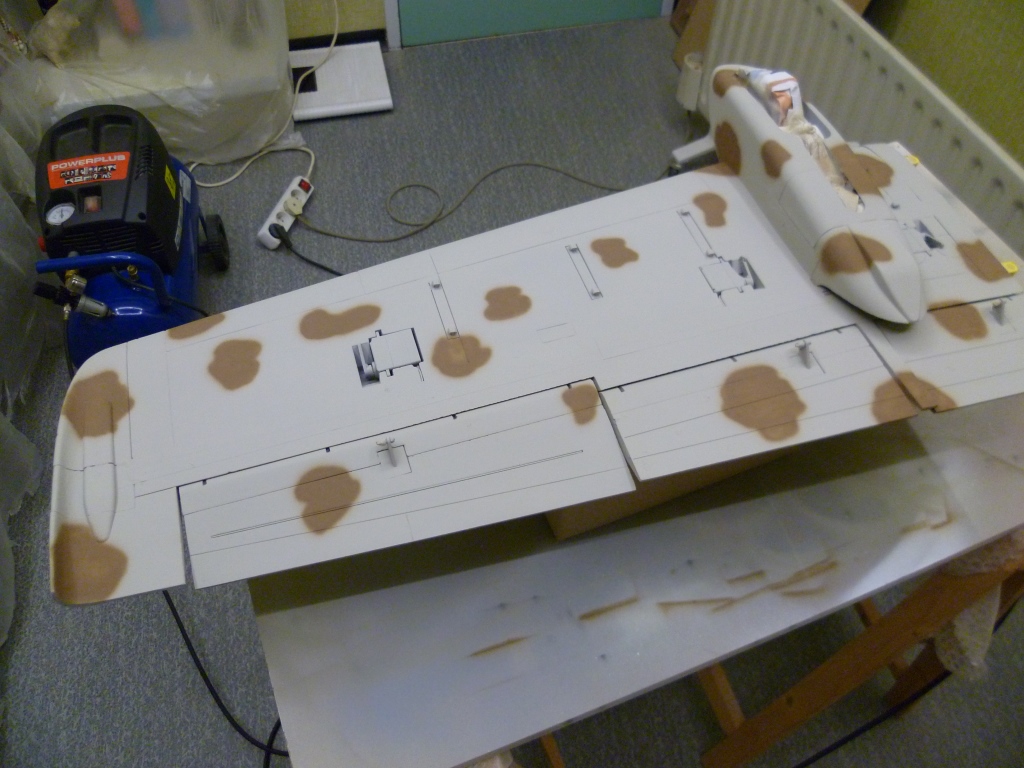

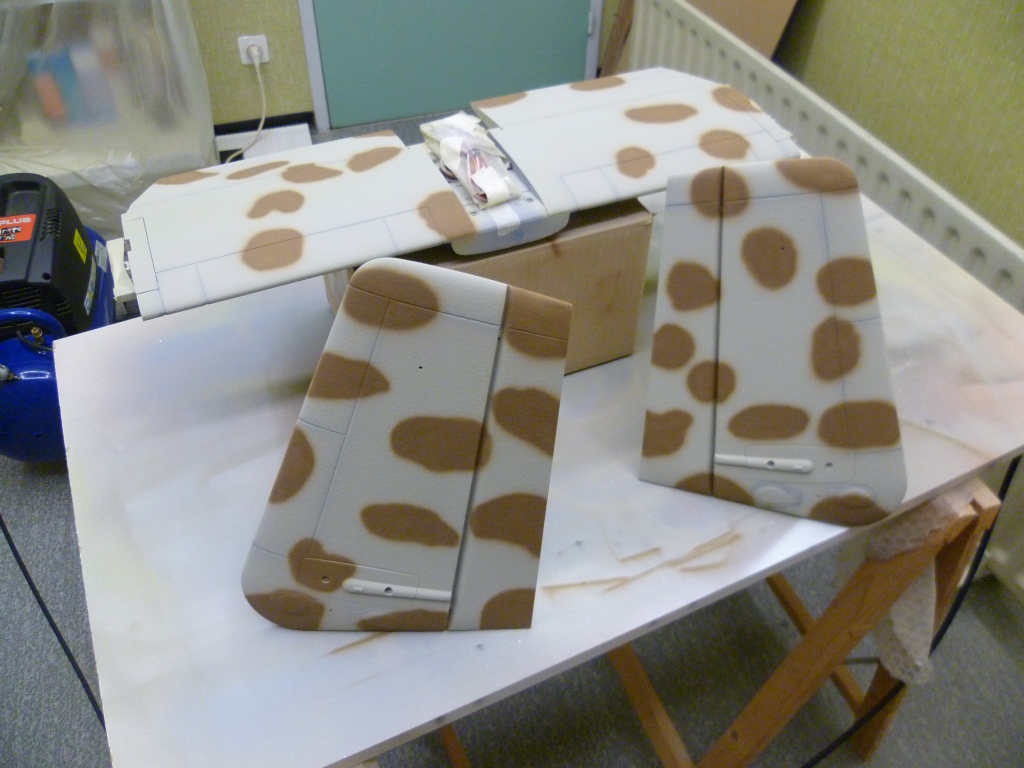

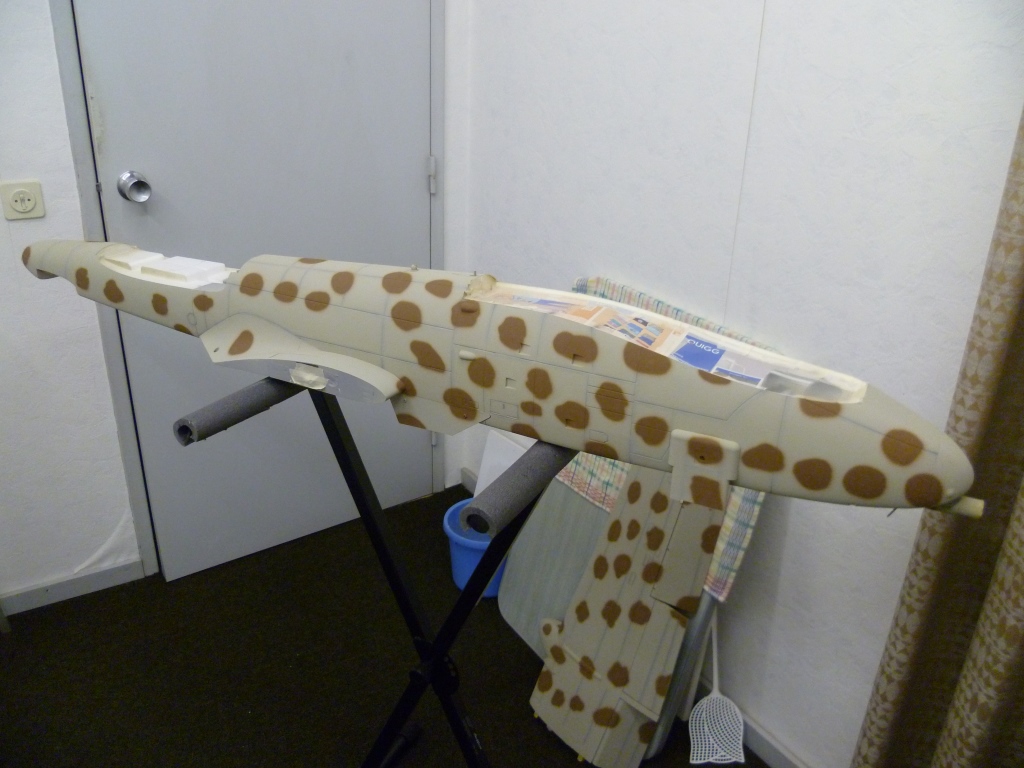

    De romp voorzien van de 1e kleur vlekken..


    En begonnen aan de 2e kleur, de eerste variant van het groen dus...


    Geeft meteen al een andere "look"...



    We gaan dapper door... Fijne feestdagen allemaal !!

    groeten,


    Didier

    Tug.NL, Demaic en MDM vinden dit leuk.
  6. MDM

    MDM

    Lid geworden:
    14 jul 2011
    Berichten:
    219
    Locatie:
    VLAANDEREN
    hebt ge het nu over de Chinook of de A10???

  7. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    De A 10 uiteraard... als al het spuitwerk klaar is ga ik wss op de decals moeten wachten... dan gaan we met de chinook verder...

    grtz!

  8. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    Prachtige kist, die A-10....

    Maar is het niet mooier dat die zijn eigen draadje krijgt?

  9. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Zou zomaar kunnen...

    Ik heb erover nagedacht, maar 'k weet niet of dat lang genoeg gaat duren om interessant te zijn.... de meesten lezers hier vinden dit ook wel leuk denk ik, zolang het maar geen maanden duurt...

    gtrz!

  10. jdejager

    jdejager

    Lid geworden:
    19 aug 2005
    Berichten:
    413
    Locatie:
    Doornspijk
    Hoewel het niet op een helicopter lijkt vind ik het wel een geweldig leuk ding ;)

  11. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    MDM vindt dit leuk.
  12. Kn@pestaart

    Kn@pestaart

    Lid geworden:
    21 dec 2017
    Berichten:
    40
    Locatie:
    Krommenie
    Fantastisch ding!
    Eén vraagje:

    Ik zie een bepaalde refentiefoto die je gebruikt voor de voorkant. Op die foto loopt de binnenkant van de neusramen gelijk aan de binnenste stijlen van de voorruit. Maar op jouw model is het stuk tussen de neusramen veel breder. Zie ik het verkeerd, of ga je dat nog aanpassen?

  13. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Hoi!

    Thx voor de complimenten!

    Wat je zegt klopt idd, de ramen zouden onderaan nog moeten doorlopen.. reden dat ik het zo heb opgelost is dat de Vario romp eigenlijk ( weer ) voor geen meter klopt, en deze venster er bij hun in een totaal andere vorm inzaten ( zoals bij de nederlandse chinook, maar dan was de neus fout... ) Ik heb dus een compromis moeten maken om het geheel nog wat stevig te houden en er zo correct mogelijk laten uit te zien....wordt dus wss niet verder aangepast..
    Je vraag was terecht !

    Groeten,

    Didier

    Kn@pestaart vindt dit leuk.
  14. Santini-air

    Santini-air

    Lid geworden:
    1 jan 2018
    Berichten:
    1
    Locatie:
    Puurs
    Prachtig werk Didier !
    jij stelt ons nooit teleur ;)

  15. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Aha!

    We zijn weer even terug... De A 10 is zover klaar dat het wachten is op de decals, en later nog wat weathering...

    Dus nog een beetje met de chinook bezig geweest...

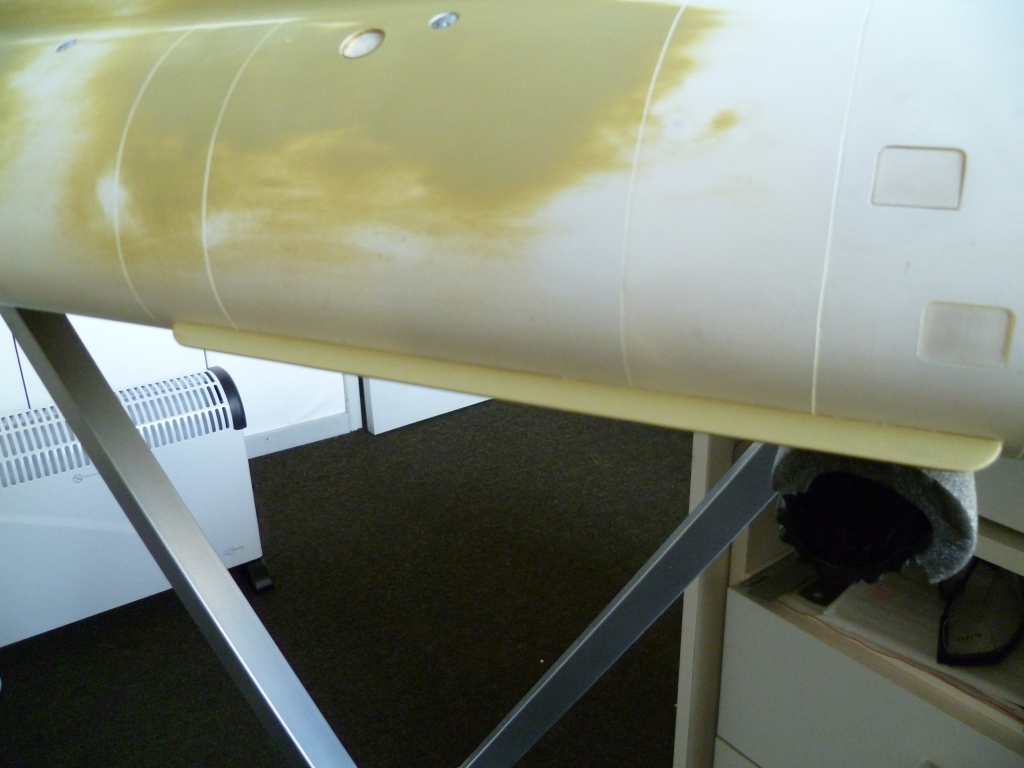

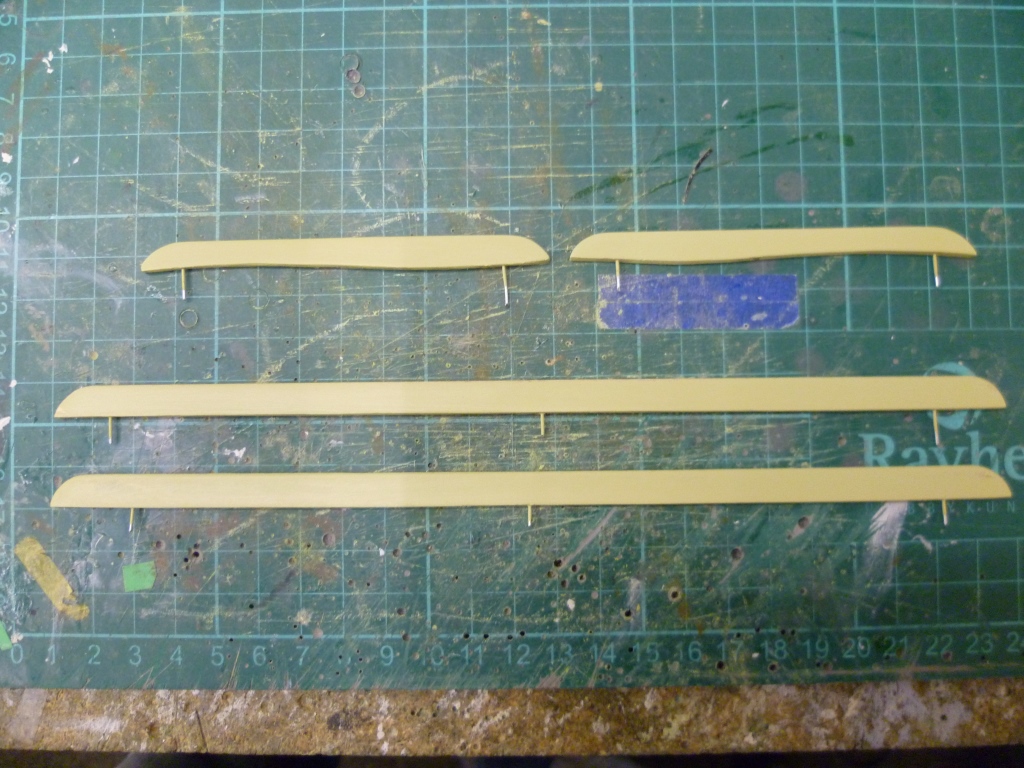

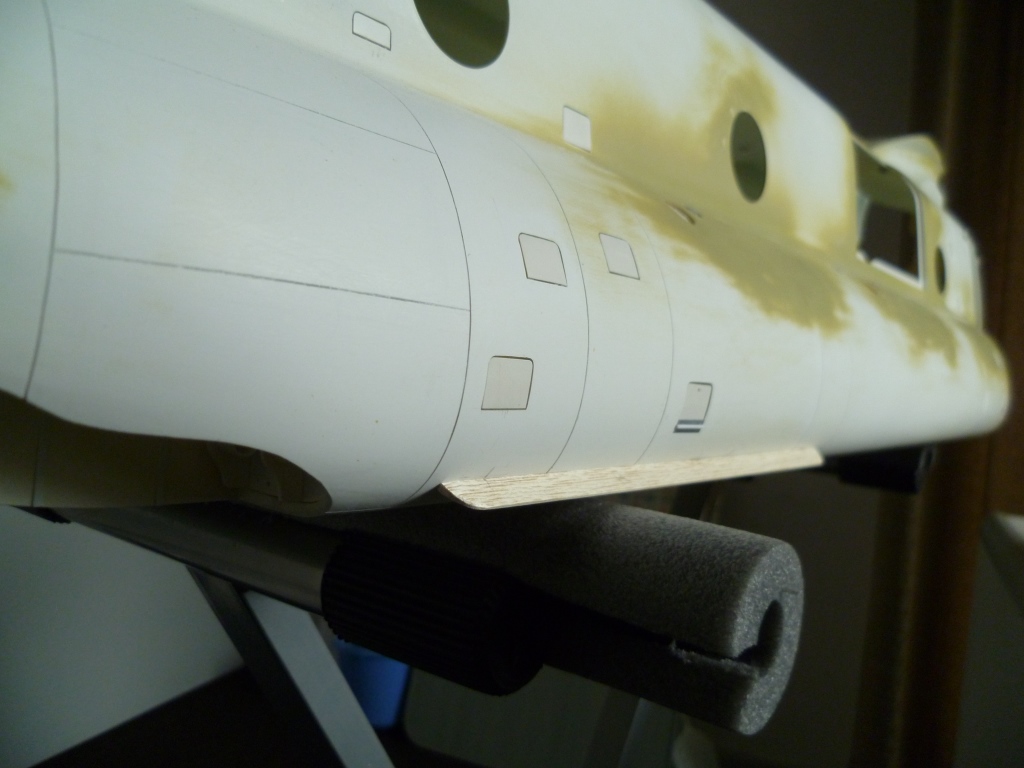

    Na de kleine strips op de cargo deur ook de langer onder de romp gemaakt...





    Vervolgens een laagje epoxy over alle stripjes, en meerdere lagen spuitplamuur met het nodige schuurwerk om alles wat netjes te krijgen..

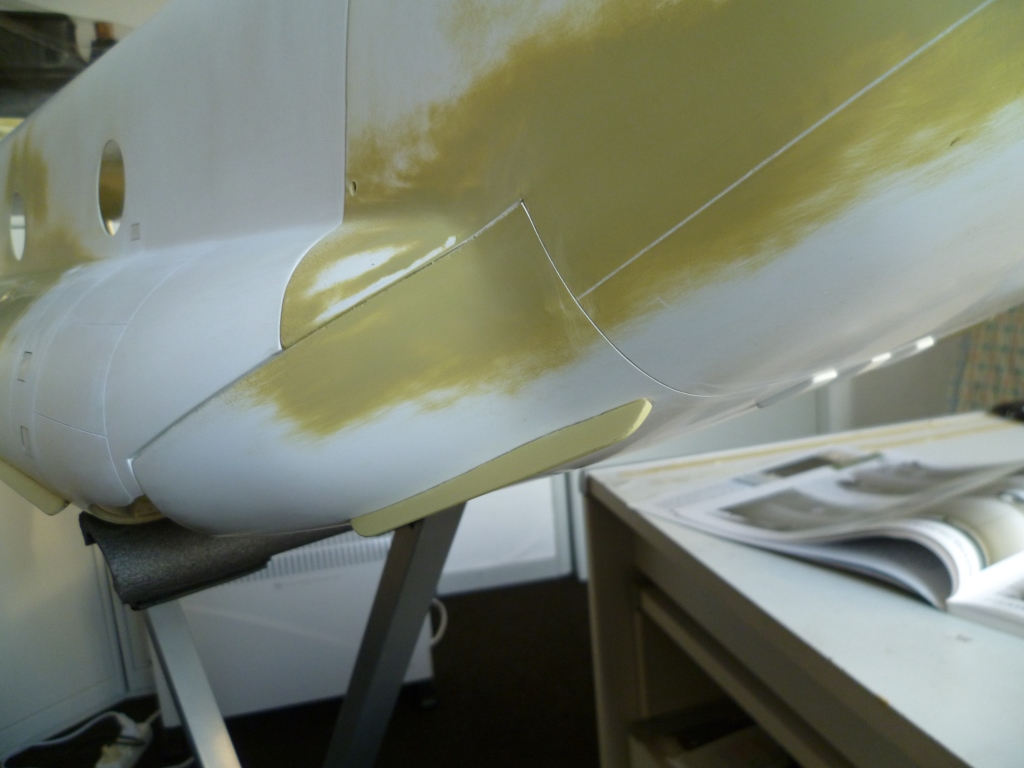

    Tenslotte het geheel gemonteerd op de romp....




    Zo, we komen er wel... vraag is enkel wanneer....

    Groeten,

    Didier

    Demaic vindt dit leuk.
  16. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.786
    Locatie:
    Oldeberkoop
    Ach, Didier, bij jou is het "wanneer" nooit de vraag (nog lang....:rolleyes:).... De vraag is meer "Wáár op de schaal van perfectie je nu weer uit gaat komen"...

    En eigenlijk ook dat niet eens.... ;)

  17. Blue Bird

    Blue Bird

    Lid geworden:
    28 jan 2007
    Berichten:
    1.731
    Locatie:
    Kalken
    Opnieuw enkele prachtig uitgewerkte details.
    Ooit, ooit geraakt hij af, ma dat is niet belangrijk. Enkel het modelbouwplezier dat je er aan hebt telt.

    Heligroeten,

    Nick

  18. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    En we blijven nog even aan de achterzijde vd heli....

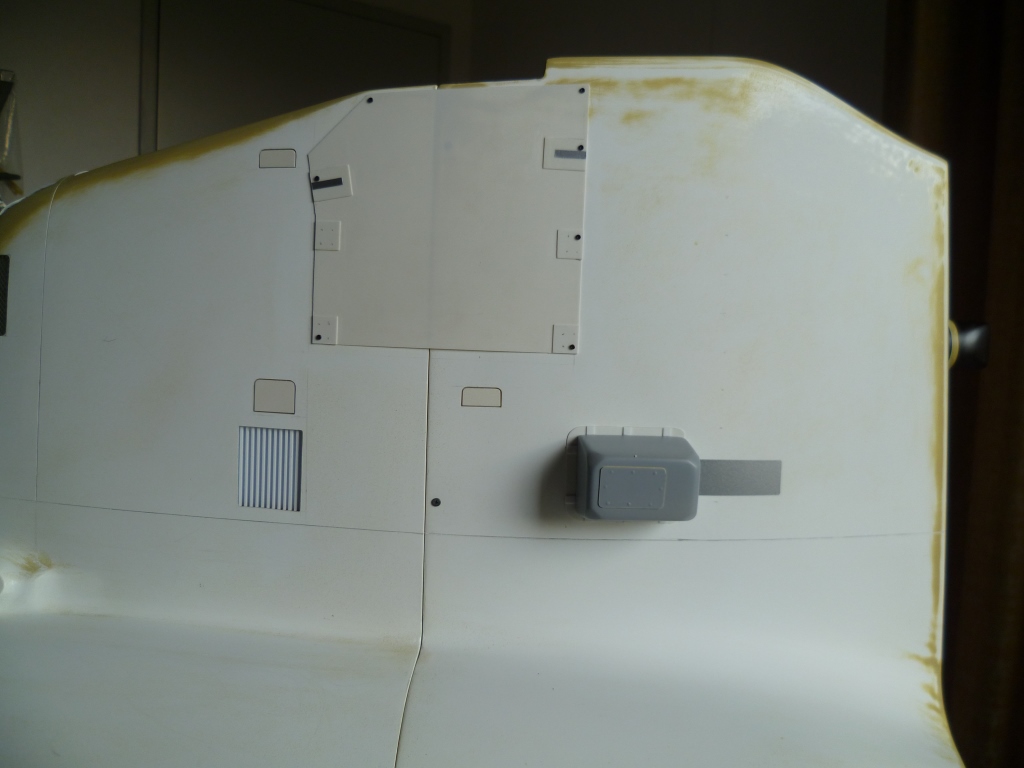

    Op het achterste eiland zit bij de full size een groot luik dat kan worden neergeklapt als platform om onderhoud te doen, dit is een nogal in't oog springend detail vond ik, dus moet het erop komen...
    Probleem is dat dit net op de scheiding komt waar de achterste helft los komt van het middendeel... dus heb ik besloten dit uit plasticard van 0.3mm te maken, en afneembaar te laten uiteraard...

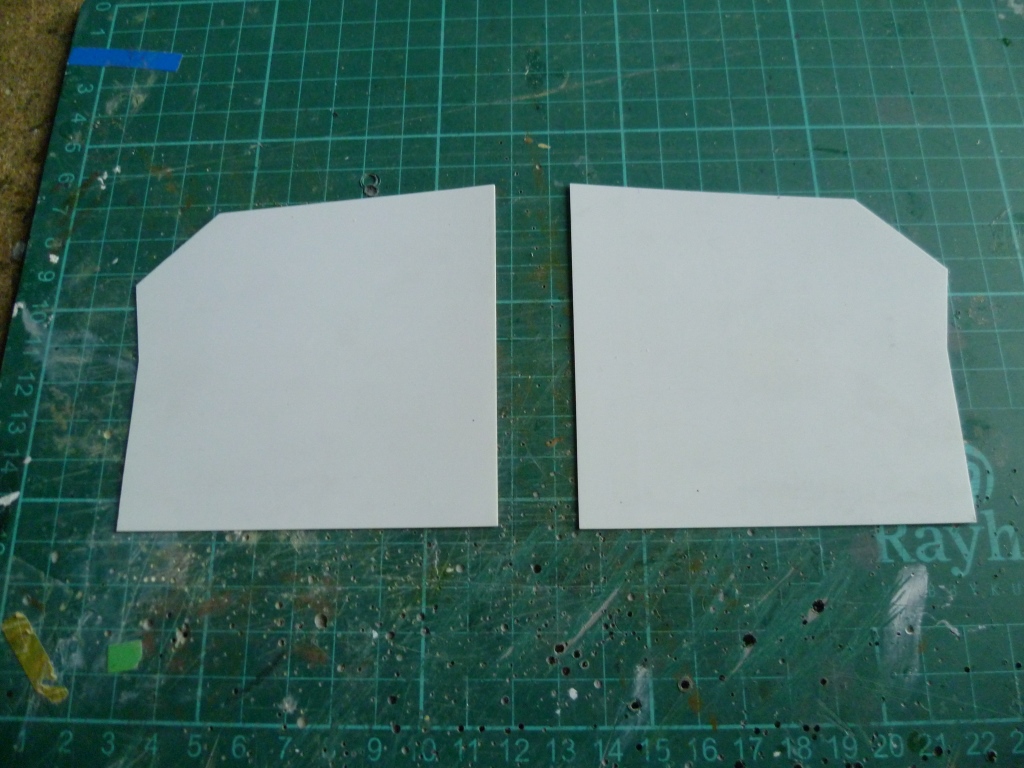

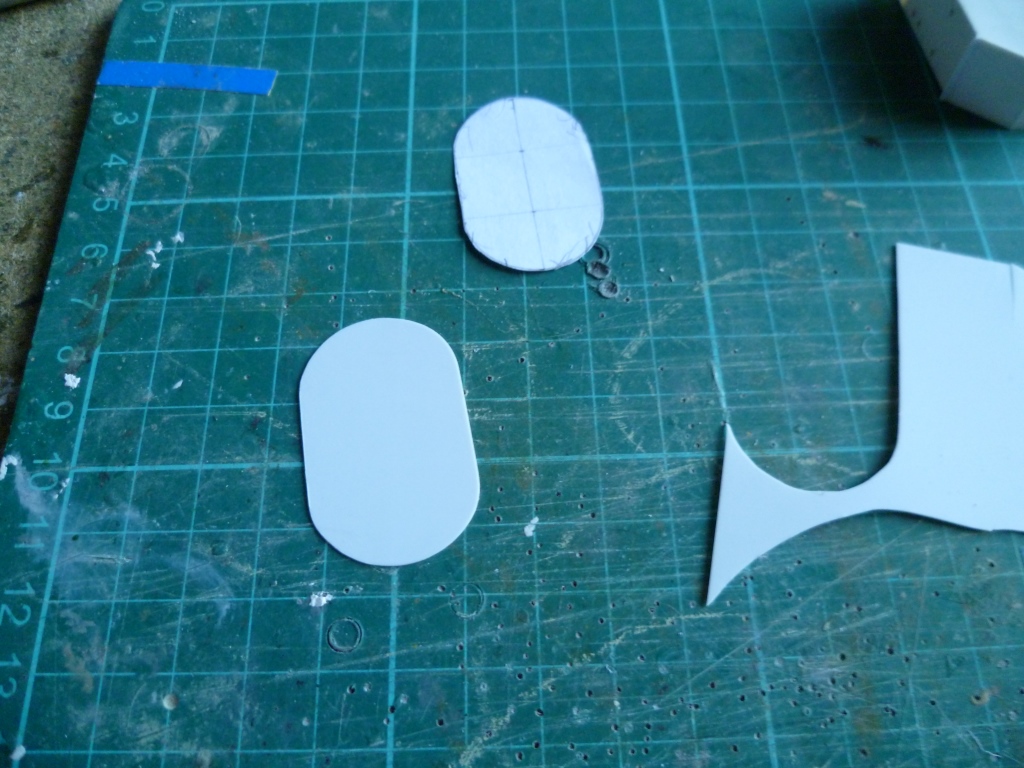

    Eerst de vorm uittekenen...

    vervolgens omzetten naar plaatje...


    voorzien vd nodige details...


    En mbv kleine schroefjes bevestigen.... voordeel is dat dus een deel vd hinderlijke scheidingslijn weg komt te vallen..


    Het springt nu wel extra in't oog, maar als de heli eenmaal in kleur staat komt dit zeker goed ;)


    groeten,

    Didier

    Demaic en jdejager vinden dit leuk.
  19. didier n

    didier n verslagschrijvers

    Lid geworden:
    12 jul 2007
    Berichten:
    1.053
    Locatie:
    Leopoldsburg belgie
    Alweer de hoogste tijd voor een update....

    Dagelijks werk heeft de bouw tamelijk laten stagneren, maar we hebben toch nog wat kunnen doen...

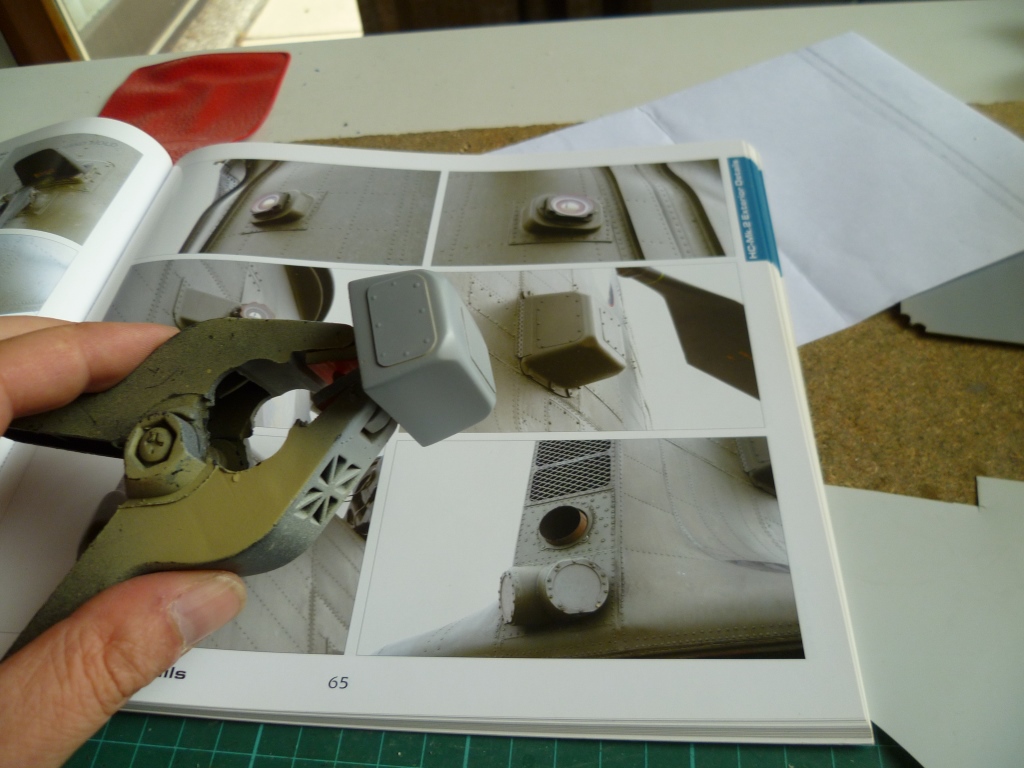

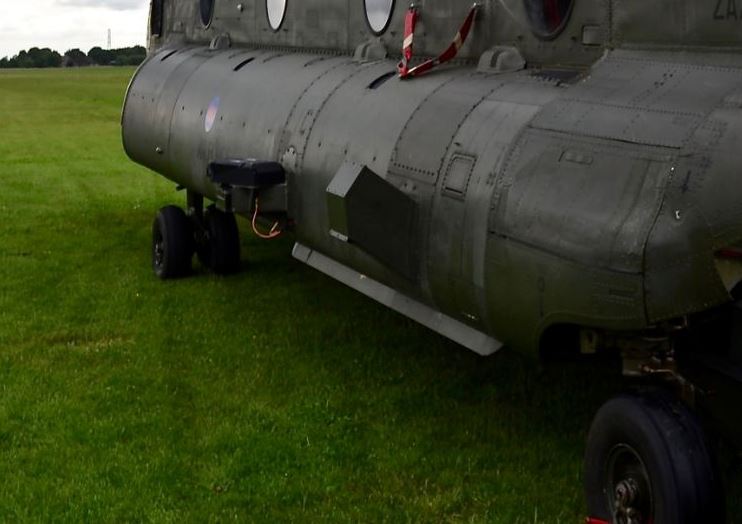

    Deze uitstekende box op de voorgrond ( voor flares ) staat als volgend detail op de lijst...


    Het gaat zoals meestal uit plasticard en balsa hout vervaardigd worden, en moet afneembaar zijn voor transport, anders zullen ze er niet lang ophangen vrees ik..

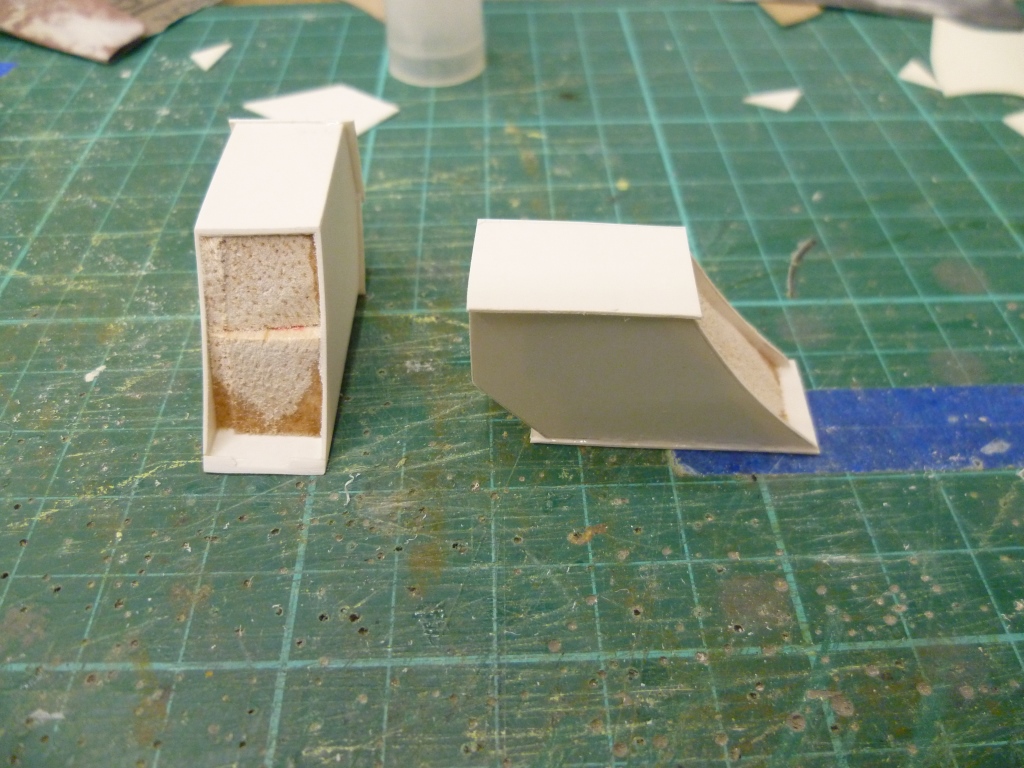

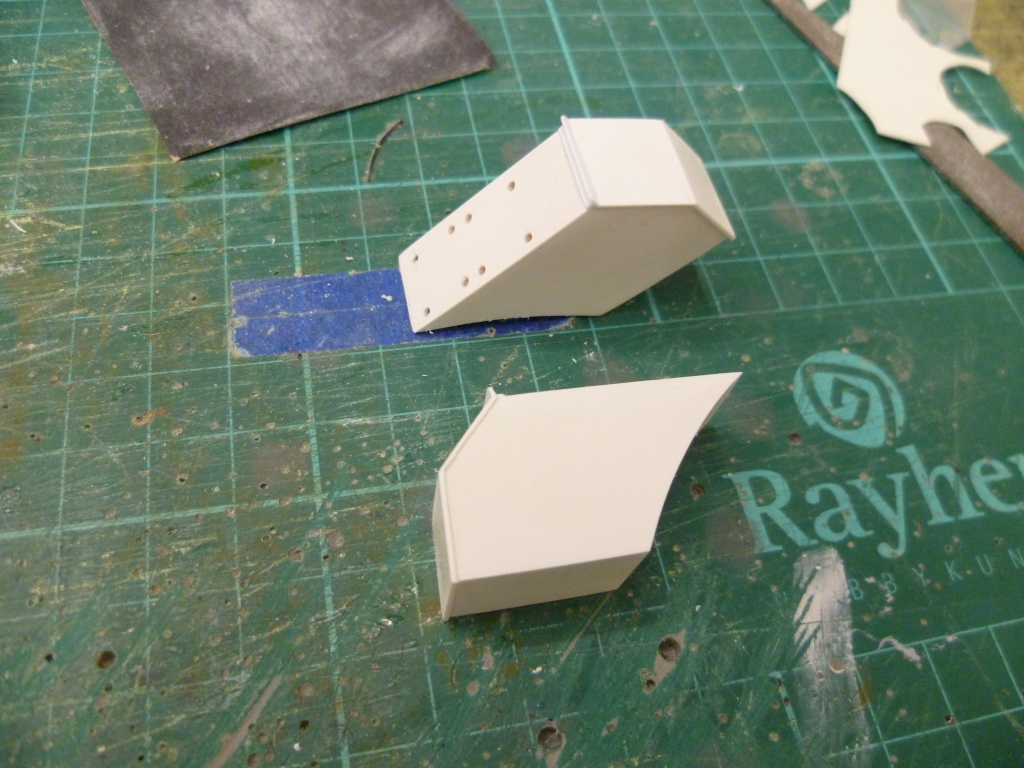

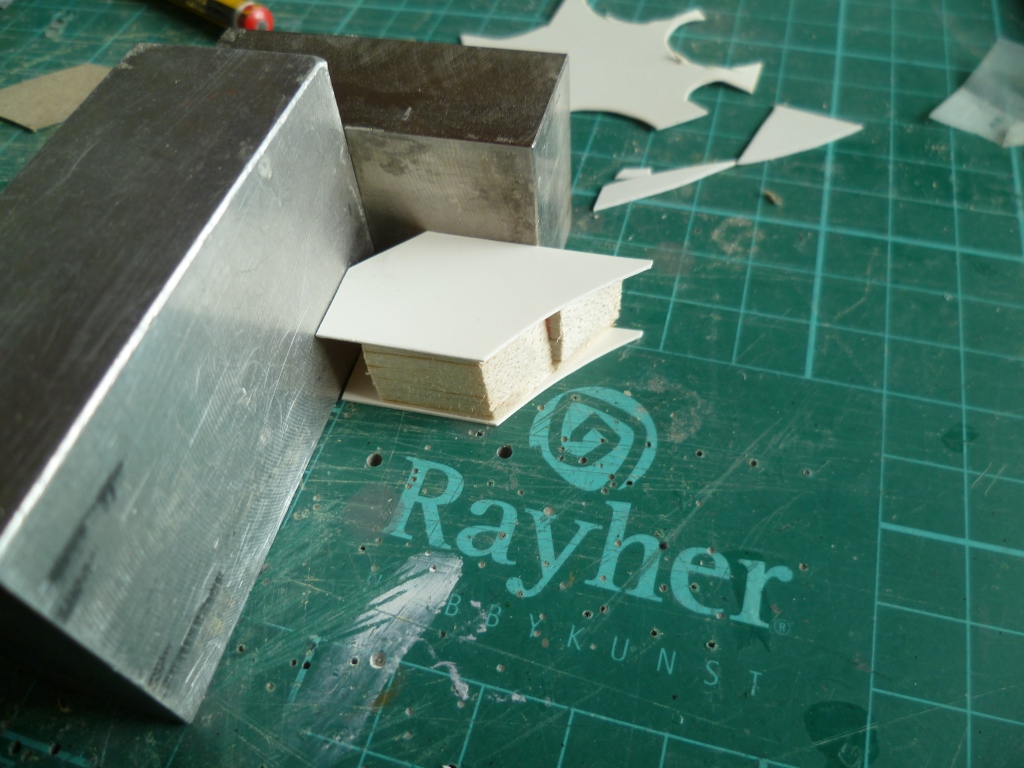

    Dus maar begonnen met opmeten en stukjes snijden, een balsa blokje bekleed met plasticard doet dienst... een zware aanslag zorgt dat alles haaks gelijmd wordt..



    er begint wat vorm in te komen...

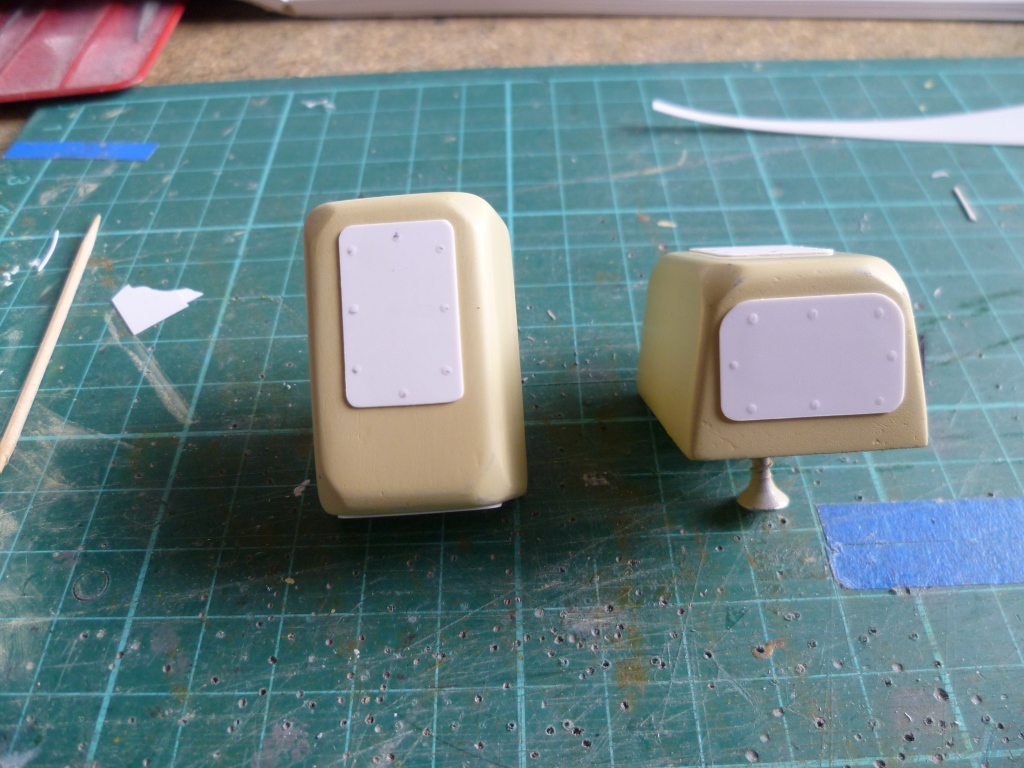

    Na menig uurtje plak en schuurwerk komt er schot in de zaak...

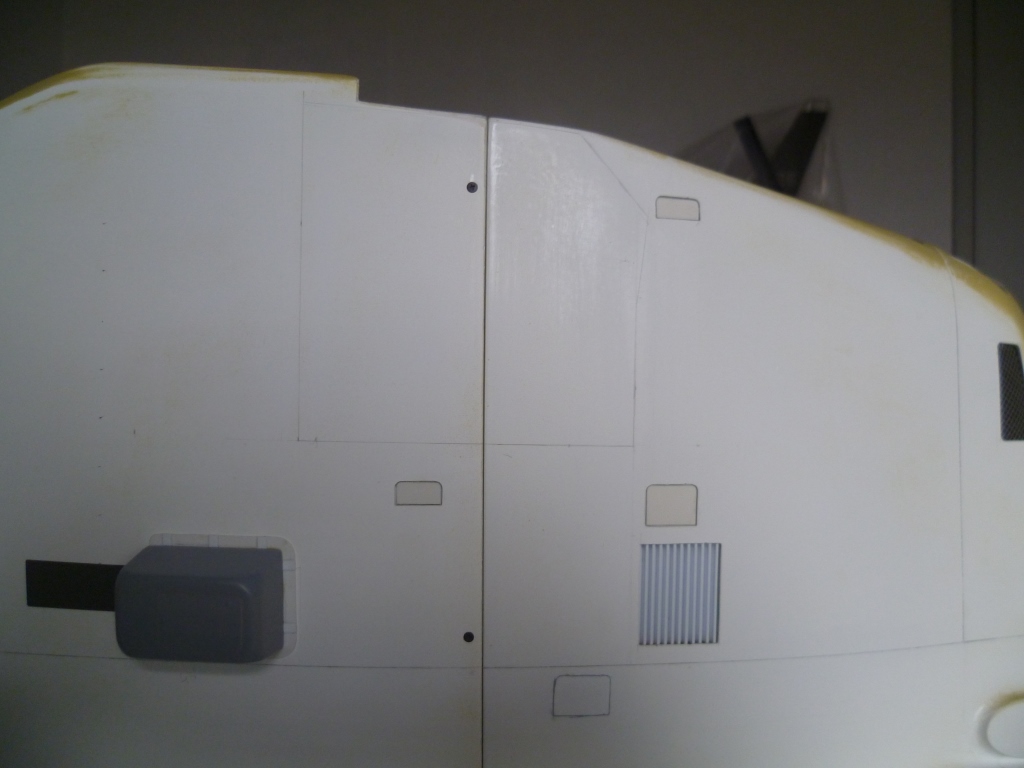

    Dan het plaatwerk op de romp nog maken....




    En nu gaan we even nadenken hoe we dit afneembaar kunnen monteren...

    Jullie lezen het wel weer...


    Groeten,

    Didier

    Demaic vindt dit leuk.
  20. jdejager

    jdejager

    Lid geworden:
    19 aug 2005
    Berichten:
    413
    Locatie:
    Doornspijk
    Mooi gemaakt weer!
