Conrad 2 kanaal schakelmodule

Discussie in 'Model elektronica' gestart door norwin, 17 apr 2017.

  1. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Hallo luitjes.
    Van het weekend aan de slag gegaan om een print van Conrad te solderen.
    In een ver verleden heb ik deze schakelingen altijd moeiteloos kunnen solderen en gebruiken.
    Maar helaas, met de huidige prints kan ik niet veel.
    Wat een rotzooi, nauwelijks te solderen en inmiddels twee printjes enkele reis vuilnisbak gegeven.
    Zijn er meer leden die dit zo hebben ervaren of ben ik het solderen verleerd?
    Gr. Norwin

    bouwepel500 vindt dit leuk.
  2. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Wat ik bij het solderen merk is dat voor mij de loodhoudende soldeer veel fijner soldeert dan de modernere(?) loodvrije soldeer.

  3. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Klopt helemaal.
    Maar het soldeer pakt nauwelijks op de print en als het al pakt laten de printbanen los.
    Oftwel .......

  4. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Nauwelijks pakkende soldeer kan als de print een beetje vettig is. Dan eerst goed ontvetten met alcohol iod. Als de banen zomaar loslaten, zonder dat je er hard aan trekt, dan zou ik er een mail naar Conrad aan wagen, want dat hoort natuurlijk niet.


    Bijgevoegde bestanden:

    Laatst bewerkt: 17 apr 2017
  5. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Conrad levert ze al niet meer als bouwpakket.
    Waarschijnlijk is dat niet zonder reden.

  6. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld

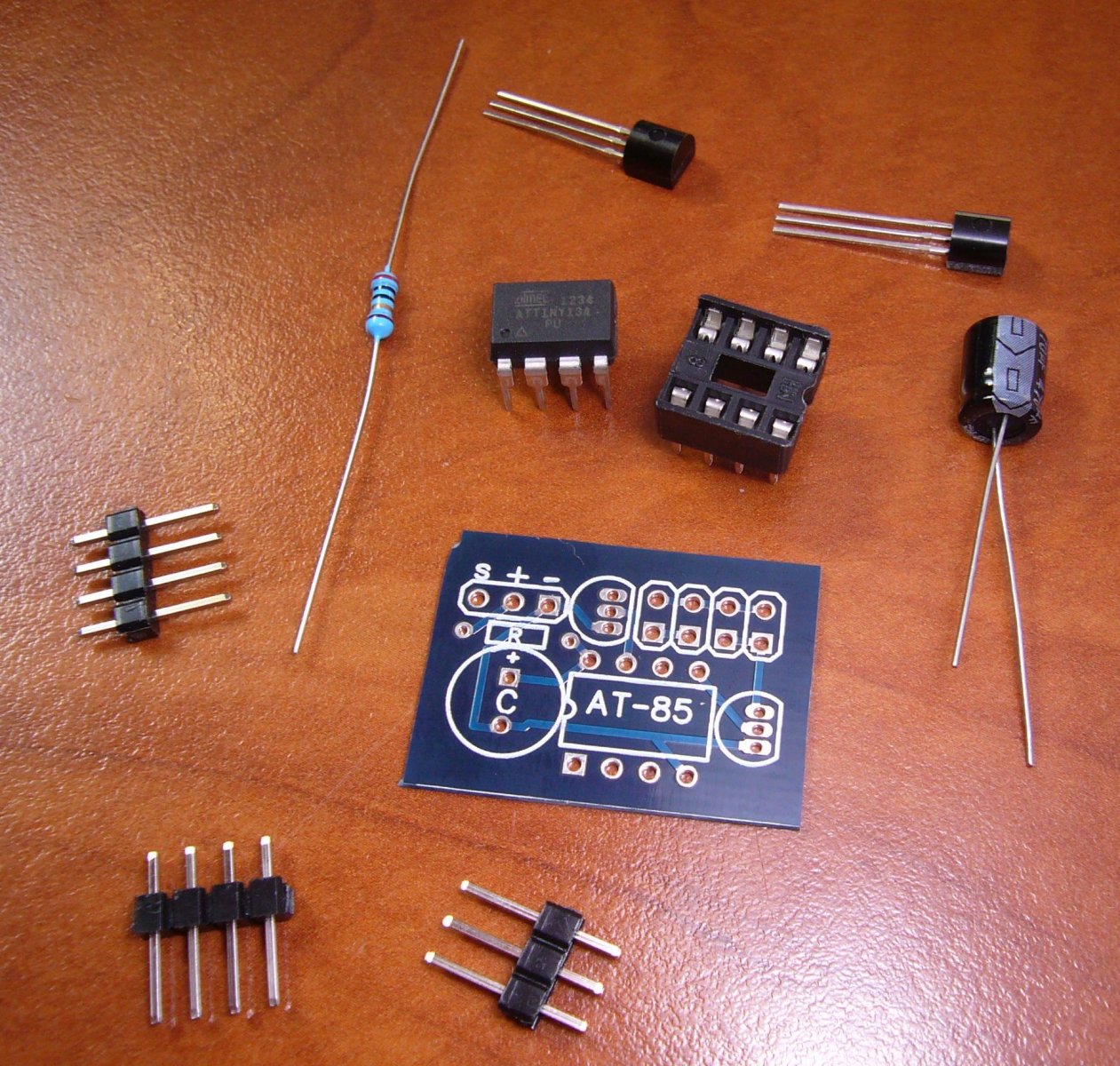

    Mocht je er niet uitkomen, dan heb ik nog wel een soortgelijk printje liggen, waarmee je iets kunt schakelen vanaf je zender.
    [​IMG]

    Josessers vindt dit leuk.
  7. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    En met dat printje kan ik op een prportioneel kanaal twee functies schakelen?
    Dan ben ik wel geinteresseerd

  8. Tadango

    Tadango Forum veteraan

    Lid geworden:
    25 jun 2003
    Berichten:
    16.352
    Locatie:
    Groningen
    Wellicht stook je te print te heet omdat het soldeer niet pakt? Dan branden de banen ook zo los.....

  9. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Misschien is idd de print te heet geworden.
    Maar anders pakt het tin met geen mogelijkheid.
    Ik heb bij een andere identieke print eerst alle puntjes voorgesoldeerd.
    Hierna alle gaatjes opgeboord om de componenten te kunnen plaatsen en dit tenslotte met weinig warmte gesoldeerd.
    Eveneens zonder bevredigend resultaat.
    Ik geloof dat ik nu wel kan stellen dat de printjes bagger zijn.
    Gr. Norwin

  10. Tadango

    Tadango Forum veteraan

    Lid geworden:
    25 jun 2003
    Berichten:
    16.352
    Locatie:
    Groningen
    Klinkt inderdaad erg slecht. Hoe lang duurt het voordat de tin pakt? Als dat langer dan 1 sec is dan is de print gewoon te vies. Al geprobeerd deze goed schoon te maken?

  11. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Voor ik begin met solderen maak ik de print altijd even schoon met een sopje en een oude tandenborstel.
    Maar het duurt veeeeeeeel langer dan een seconde voor het tin pakt.
    Inmiddels een mail verstuurd naar klantenservice van Conrad.
    Niet geschoten altijd mis nietwaar.

  12. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Ja, dat is het idee. Ik had hem ontworpen voor een flitslicht, wat je aan kunt sturen vanaf je zender, maar met een kleine softwareaanpassing in de microprocessor is het ook als tweekanaals schakelaar te gebruiken. Knuppel naar links = linker kanaal aan. Knuppel in het midden = alles uit. Knuppel naar rechts = rechter kanaal aan. Per kanaal zit er een kleine Mosfet die 200 milliampere continue kan schakelen.

  13. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Maar heeft de print ook een memory functie.
    Zodat de verlichting aan blijft tot ik het weer uit wil zetten?
    200 mA is niet heel veel maar met een relais ertussen is dit probleem te omzeilen lijkt mij.
    Gr. Norwin

  14. rexonamen

    rexonamen

    Lid geworden:
    24 nov 2006
    Berichten:
    684
    Locatie:
    in een huis
  15. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Nee, zo had ik het niet gebouwd (inmiddels wel er bij gemaakt ter lering en vermaak). Maar als ik de module bekijk die rexonamen hierboven noemt, lijkt me dat de perfecte oplossing.

    Laatst bewerkt: 18 apr 2017
  16. rexonamen

    rexonamen

    Lid geworden:
    24 nov 2006
    Berichten:
    684
    Locatie:
    in een huis
    Als je dat wilt ,zou je aanraden om dit type te nemen ,d`r zijn meerdere uitvoeringen tekoop(aan uit // hobbyking etc) , maar dit is verreweg de beste optie , omdat je 3 standen kunt instellen heb er al zo`n 10 in gebruik en geven geen enkele storing , + verkoper is zeer netjes.
    mocht je ze zien werken bij mij ,,,dan instagram #herman5612.,,,
    alle Kahn Defenders + Jeep Black Hawk , licht show ,

    sucses
    ps laat ook weten hoe of wat , mischien hebben meerdere modelbouwers hier een voordeel mee .

    Laatst bewerkt: 18 apr 2017
  17. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    761
    Locatie:
    Swifterbant
    Ziet er idd goed uit.
    Gelijk maar twee van besteld.
    Bedankt voor de tip.

  18. weijnri

    weijnri

    Lid geworden:
    18 okt 2013
    Berichten:
    4
    Misschien ouderwets vloeimiddel gebruiken?

  19. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Als je een print wilt solderen moet die print heel goed schoon zijn. Met een sopje en een oude tandenborstel maak je de print wel vetvrij maar niet echt goed schoon. Wat er namelijk achter blijft is koperoxide en dat is zeer slecht te solderen. De print met een goed oplosmiddel zoals thinner of aceton schoonmaken is al een stuk beter. De print daarna met een heel fijne schuurspons lichtjes opschuren. Eventueel nog een keer met thinner naspoelen en daarna de print inspuiten met een beschermlak/soldeerhulpmiddel, bijvoorbeeld hier mee.
    Heb je dat niet ga dan zo snel mogelijk de print solderen en gebruik een goede kwaliteit soldeer. Tegenwoordig is het allemaal loodvrij en dat soldeert misschien iets minder makkelijk. Wanneer je de print goed schoon maakt en vooral oxide vrij zal dat heel erg meevallen. Is je soldeerbout regelbaar zet hem dan een graad of 20 hoger dan voor loodhoudend tin. Ergens tussen de 370°C en 390°C.
    Zelf soldeer ik dagelijks duizenden soldeerpunten en voor mij maakt het echt niets uit of ik loodhoudend of loodvrij tin gebruik. Goed solderen is niet echt moeilijk maar het is echt van "levensbelang" dat alles goed schoon is. Vooral de oxides zijn een belangrijke oorzaak van soldeerproblemen. Ook een te koude of een te kleine soldeerbout zijn veel voorkomende oorzaken van slecht soldeerwerk. Zorg ook dat de bout goed schoon is en het tin goed op de punt "pakt". De bout te kort op de soldering houden is er nog één. Het tin moet goed doorvloeien en een perfecte verbinding maken tussen het printbaantje en het onderdeel.
    Kijk ook eens naar dit filmpje. Geeft je een goed idee van wat en hoe.

  20. Tadango

    Tadango Forum veteraan

    Lid geworden:
    25 jun 2003
    Berichten:
    16.352
    Locatie:
    Groningen
    Das wel erg hoog ernst. Meestal zet ik hem op 270 max...
