d20 ketel loshalen

Discussie in 'Stoom techniek' gestart door Bart30, 30 okt 2016.

  1. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Je kan een kleine elektromotor als generator gebruiken. Die wekken voldoende stroom op om een aantal led's te laten branden.
    De spanning die wordt opgewekt is afhankelijk van het toerental van de stoommachine. Hoe harder hij draait des te hoger de spanning. Alleen een weerstand is dus niet voldoende om de stroom door de led's tot een veilige waarde te beperken.
    Daarom heb je een beetje elektronica nodig om te zorgen dat bij hogere toeren van de stoommachine de led's doorbranden. Dat is echter vrij simpel en kan je bijvoorbeeld in dat "transformatorhuisje" verstoppen.

  2. Bart30

    Bart30

    Lid geworden:
    30 okt 2016
    Berichten:
    12
    Locatie:
    nederland
    Precies Ernst!
    maar ik zal een fietslampje gebruiken. Deze kunnen wat beter tegen een variabele spanning.
    Dat transistorradiootje is misschien wel verstandig om een weerstand tussen te zetten ja.

  3. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Als je een beetje handig bent en je kan met een soldeerbout omgaan:
    Neem een spanningsregelaar-ic.
    heb je voor de REF03 een ingaande spanning nodig van minimaal 4,5V en die levert dan 2.5 V
    http://pdf1.alldatasheet.com/datasheet-pdf/view/49070/AD/REF-03.html

    Anders neem je een LM317 kan je een vaste spanning maken tussen 1.2 en 40V (afhankelijk van wat je er instopt)
    http://www.datasheetcatalog.com/datasheets_pdf/L/M/3/1/LM317T.shtml

    Dus bij de benodigde minimale spanning gaat de led aan en die blaas je niet op als je meer toeren gaat maken.

  4. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Het simpelste is bijvoorbeeld een LM317 te gebruiken maar dan niet als spanningsregelaar maar als stroombron. Daar heb je slechts 1 weerstand en die LM317 voor nodig dus super simpel. Wanneer de spanning van de generator hoog genoeg is zal er een stroom gaan lopen die afhankelijk is van de waarde van die weerstand. Echter als de spanning oploopt door meer toeren dan zal de LM317 er voor zorgen dat die stroom niet hoger wordt maar op de gewenste waarde blijft. De maximaal toegestane ingansspanning is ongeveer 30V. Dat zal hoogstwaarschijnlijk wel voldoende zijn.

    Een fietslampje kan wat meer "hebben" maar als je die op 9V laat branden gaat hij toch ook echt kapot! Dat duurt misschien eventjes maar hij zal echt gaan, dat kan ik je verzekeren.
    Jaren geleden heb ik een met mijn Saito stoommachine op een school gedemonstreerd. Een Speed 400 motortje als generator en een paar fietslampjes. Helaas binnen een paar minuten was het glas pikzwart en de gloeidraad verdampt, geen licht meer dus. De Voltmeter gaf onbelast ruim 15V aan. Dat zakt wel wat in maar blijft toch dik te veel voor die kleine lampjes.

  5. Bart30

    Bart30

    Lid geworden:
    30 okt 2016
    Berichten:
    12
    Locatie:
    nederland
    Ahaa.. oke..
    dan is een lm317 wel even het bestuderen waard!
    Ga ermee aan de slag...

  6. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
  7. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Kijk eens naar DEZE schakeling. De tweede tekening is wat ik bedoel. De 3,9 Ohm weerstand in deze schakeling is veel te laag voor jouw Led's. De meeste led's hebben aan 20mA stroom voldoende om goed licht te geven. Om die stroom te leveren zal je een weerstand van 68 Ohm moeten gebruiken.

  8. Bart30

    Bart30

    Lid geworden:
    30 okt 2016
    Berichten:
    12
    Locatie:
    nederland

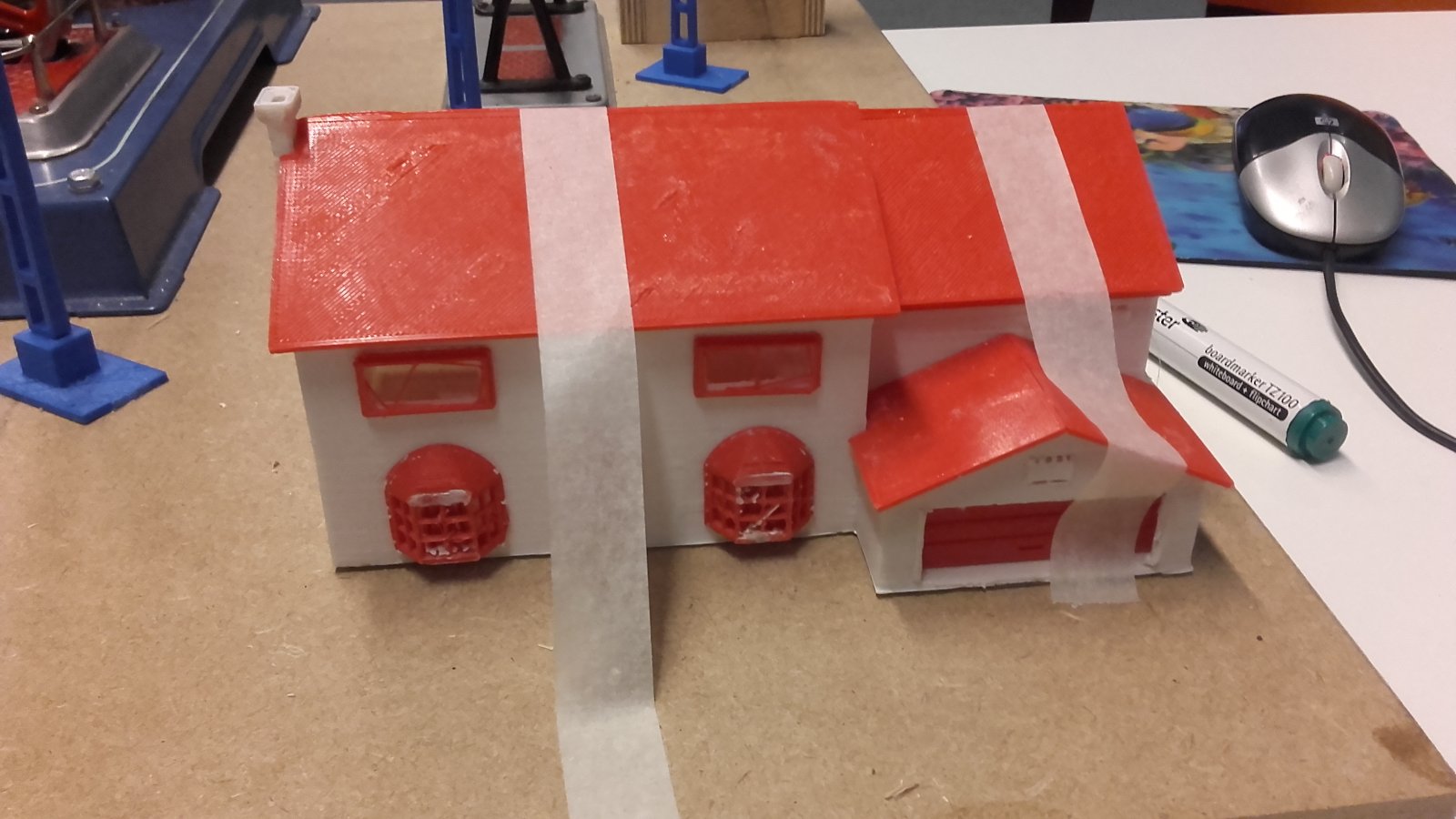

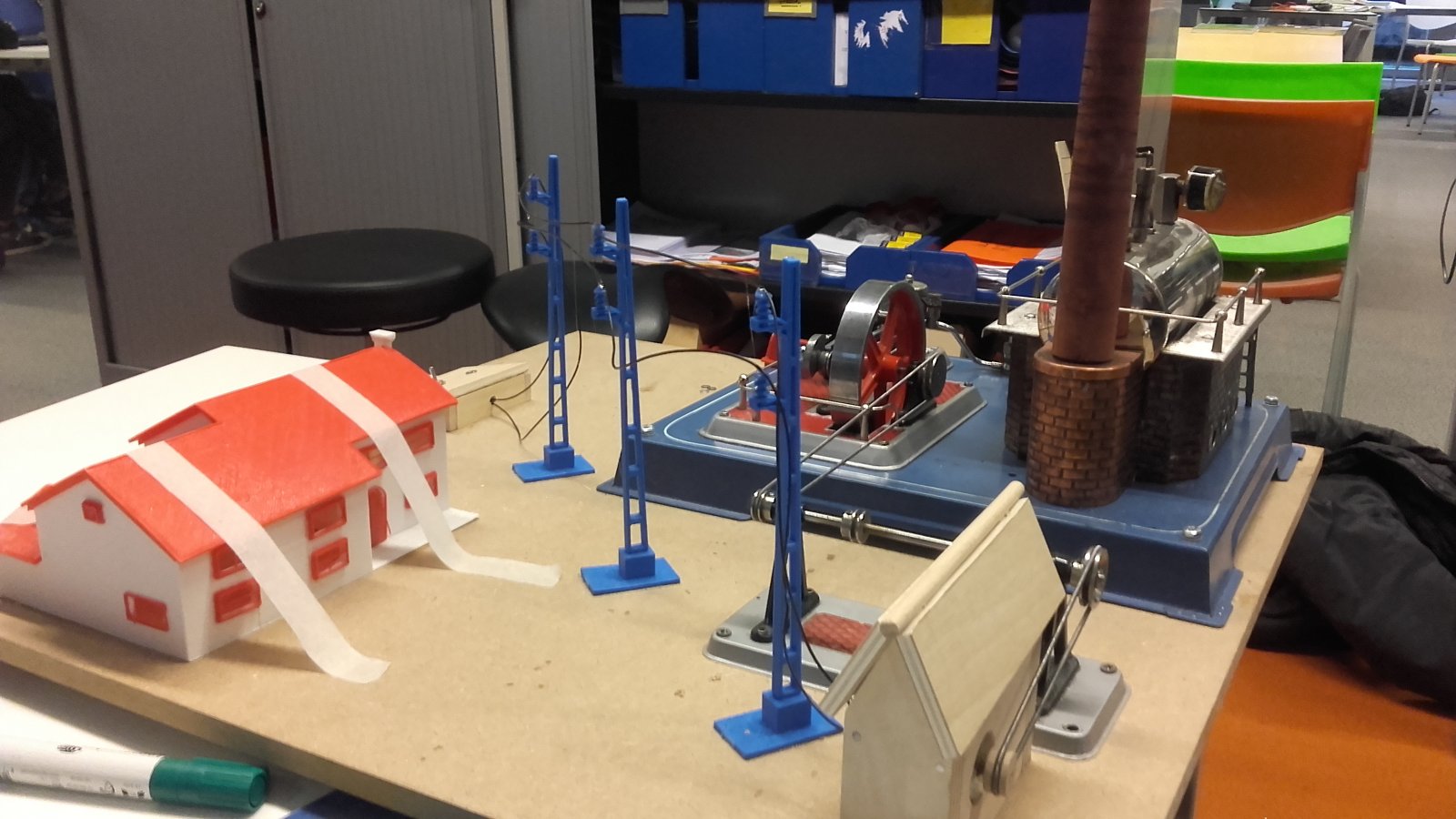

    een kleine update...
    modelletjes gemaakt op de 3d printers...
    lampje zit in het huisje...
    Tot nu toe is er geen hele hoge piekspanning.. waardoor het lampje door zou branden..

    stoompijp en vuurla zijn weer gemaakt...
    Nog een klein beetje schilderwerk.. dan is die mooi



    20161214_160226.jpg 20161214_160042.jpg
