Dubbeldekker Lazy Ace

Discussie in 'Bouwverslagen - Vliegen' gestart door strutter, 4 okt 2017.

  1. vliegman

    vliegman

    Lid geworden:
    22 dec 2003
    Berichten:
    1.713
    Locatie:
    In Braband waar het mooi is
    Mooi de lazy Aze weer op de bouwplank, de mijne staat op zolder nog steeds vlieg klaar heb deze tin 1980 gebouwd met mijn vliegmaat
    dus al 37 jaar in bezit en daar verschillende motoren op gehad de OS61 en de OS 91 4takt en de 20cc OS Boxer en nu weer de 15 cc OS91
    dus deze heeft al wat achter zijn kiezen.(vleugels)

  2. Venerot

    Venerot

    Lid geworden:
    17 dec 2008
    Berichten:
    72
    Locatie:
    Twenterand
    Wat super strak gemaakt allemaal! Mooi om te volgen.

  3. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Leuk dat je meekijkt Jacques, dank en de wens uiteraard terug!
    37 jaar Rosè dat is een hele tijd :beer:, een heel scala aan motoren heeft je kist al gepasseerd :hammer:.
    Blijkbaar vind je het nog steeds een hele fijne kist om te vliegen dat je hem zo lang al hebt.
    Misschien kunnen we samen eens gaan vliegen met onze 2 Ace's als de mijne gereed is :thumbsup:

    En dank je wel Venerot :)

    Groeten, Ralf

  4. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.216
    Locatie:
    Hoofddorp
    De piloot is in ieder geval weer back in the sky.
    Jou idee van de stabilo bevestiging vind ik super:koud:.

    Hele fijne feestdagen en veel vliegplezier in 2018.

    Grt John

  5. Merlin64

    Merlin64

    Lid geworden:
    4 jan 2010
    Berichten:
    77
    Locatie:
    Riethoven
    Das wel een heel mooie piloot! :thumbsup:.
    Allemaal een hele fijne kerst en bouw ze!!

    Rob.

  6. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem

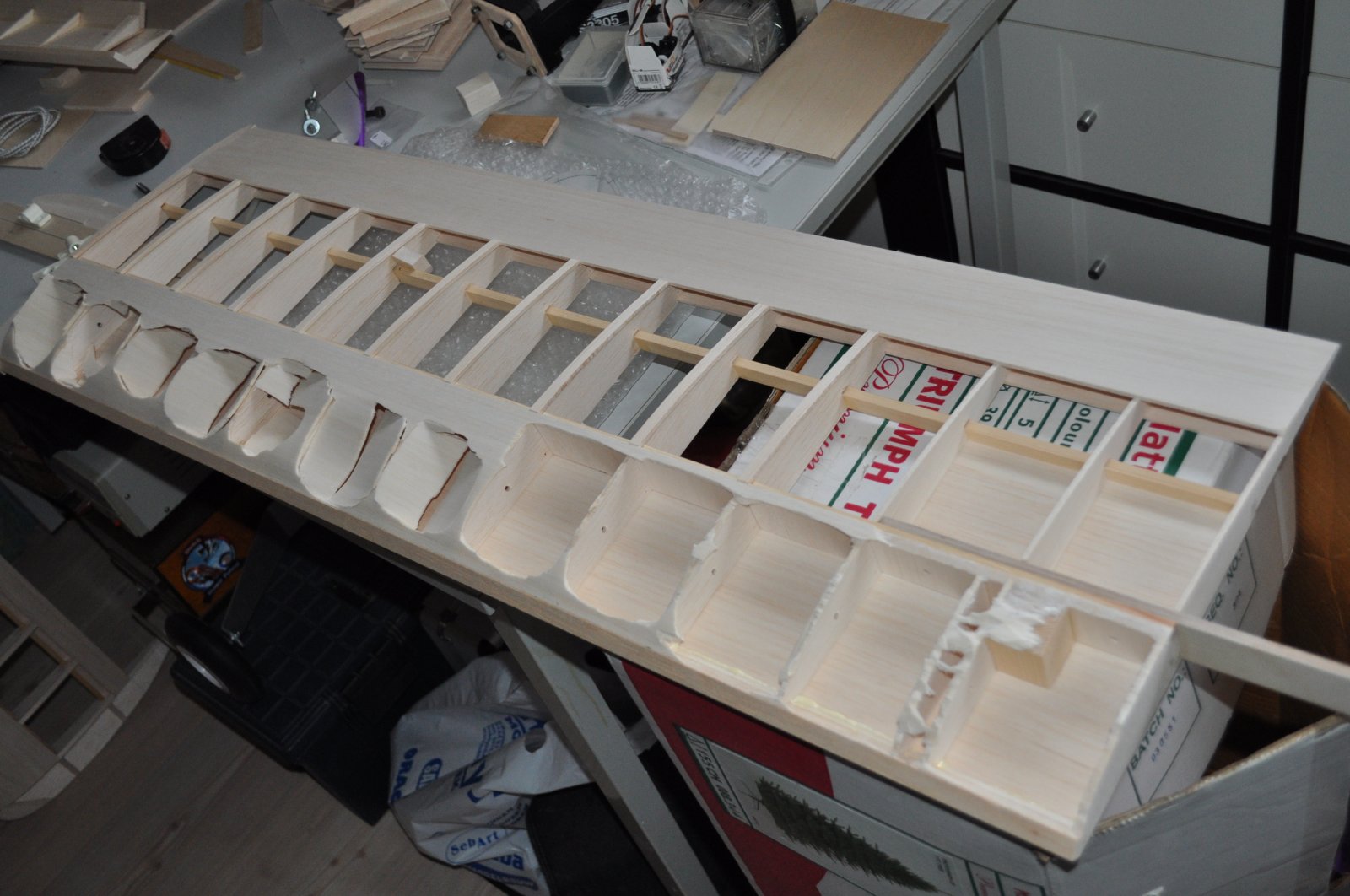

    Kleine tegenvaller aan het rechtzetten
    De bovenste indekking van de laatste vleugelhelft had te zacht balsa
    (je kent dat wel: het laatste plankje, lokale zaak had het even niet op voorraad, tegen beter weten in toch lijmen)
    Nu moest ik toch een stukje uitnemen vanwege de nieuwe positie van de boutjes van de cabane verbinding (nu geen elastiek)
    Dus, rigoureus de boel eraf trekken. Dat doet wel zeer


    Linkerhelft was goed maar moest toch een stukje opereren dus de zaag erin

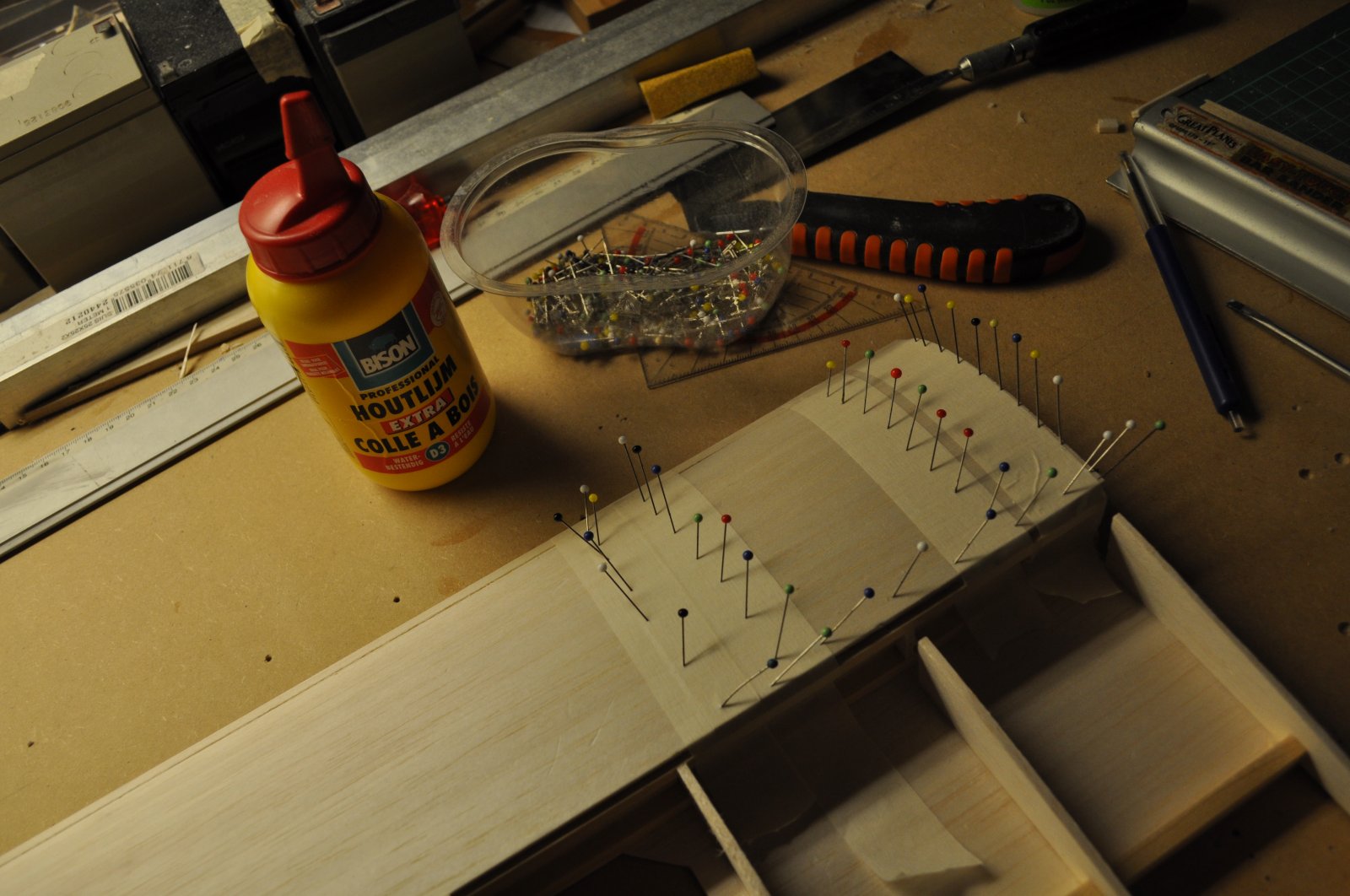

    Nieuw plaatje erin gelijmd voor voldoende houvast
    Toch handig als je nog net een paar reserve ribben hebt liggen
    Klosje balsa erop om de bout straks te geleiden


    En afdichten maar weer


    Groeten, Ralf

  7. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem

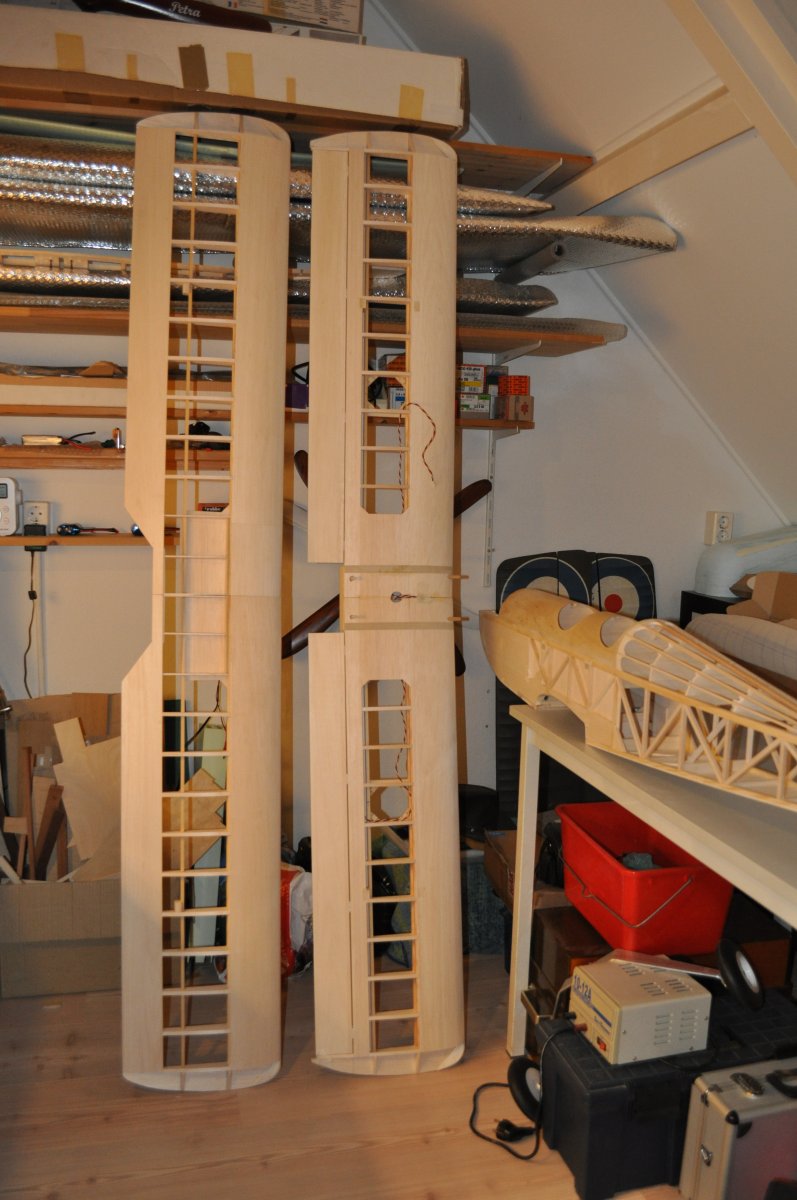

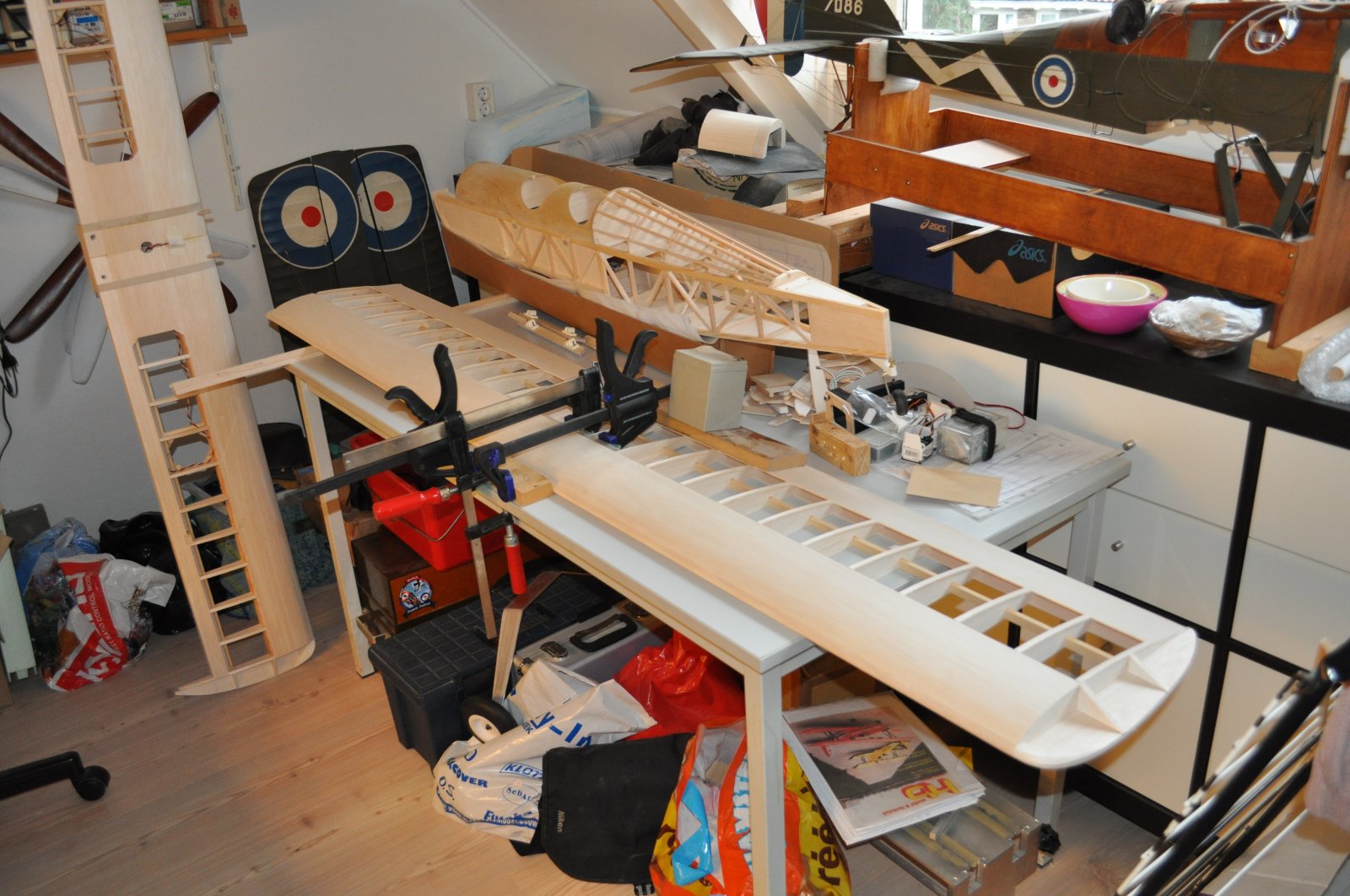

    De bovenvleugel is weer ingedekt en wordt nu gekoppeld.
    De stringers op de romp zitten ook op hun plek


    Allen de beste wensen voor 2018 en een goede jaarwisseling, Ralf

  8. Merlin64

    Merlin64

    Lid geworden:
    4 jan 2010
    Berichten:
    77
    Locatie:
    Riethoven
    Het is inderdaad altijd een triest gezicht als je iets af moet breken wat je eerder met alle zorg in elkaar gezet hebt. Maar beter nu corrigeren als achteraf zeg ik dan maar.
    Ik ben nu bezig met de struts tussen de romp en de bovenvleugel, is een karwei wat me vies tegen valt het valt me tegen om die dingen opmaat te krijgen. Pff 4mm verenstaal buigen valt niet mee, laat staan op de juiste maat buigen......

    Van deze kant ook allemaal een goed uiteinde en een nog beter begin van het nieuwe jaar, dat we maar veel moge bouwen en vliegen!!:beer:

    Rob.

  9. Snoopey67

    Snoopey67

    Lid geworden:
    20 feb 2013
    Berichten:
    28
    Locatie:
    Vught

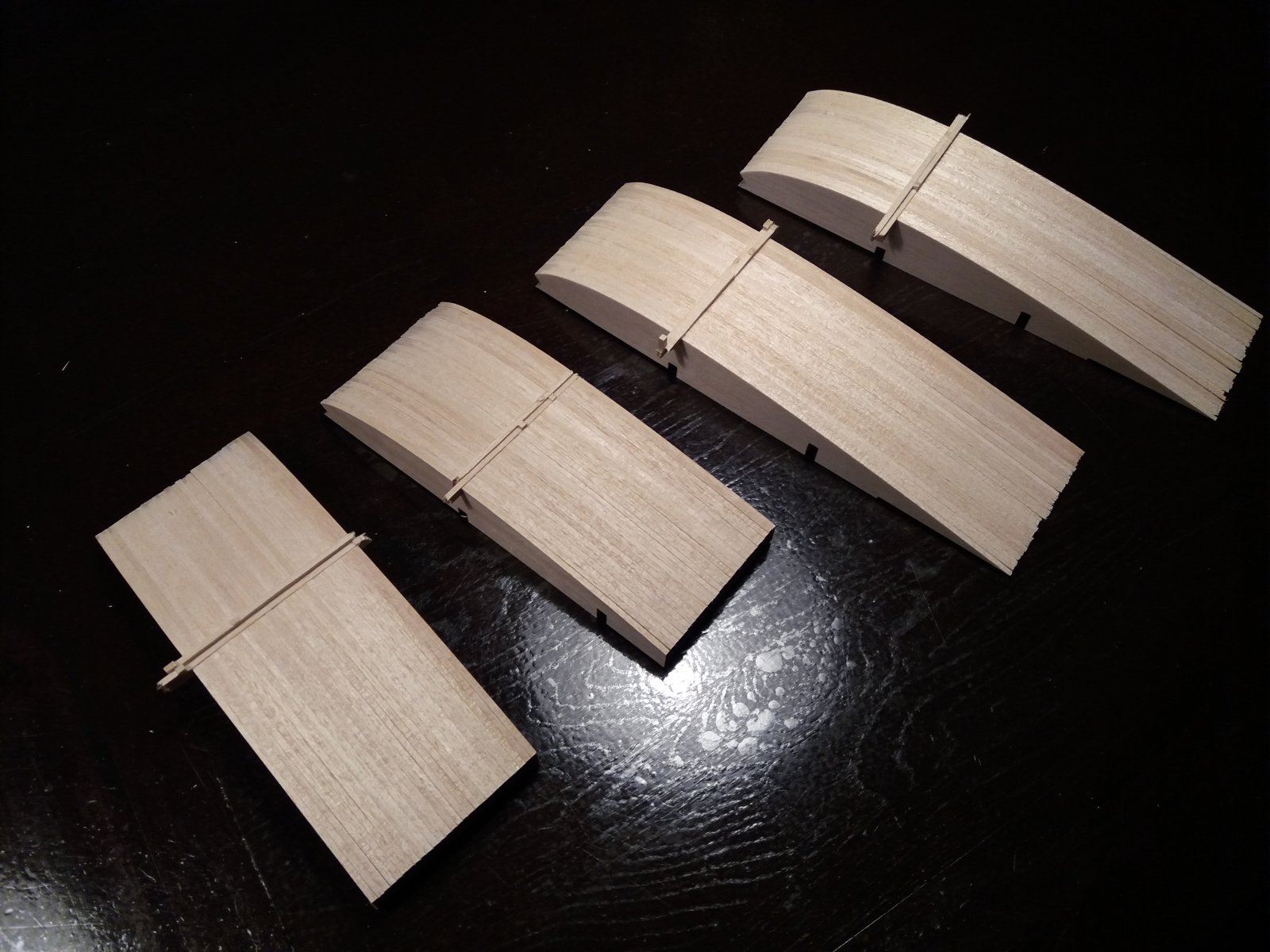

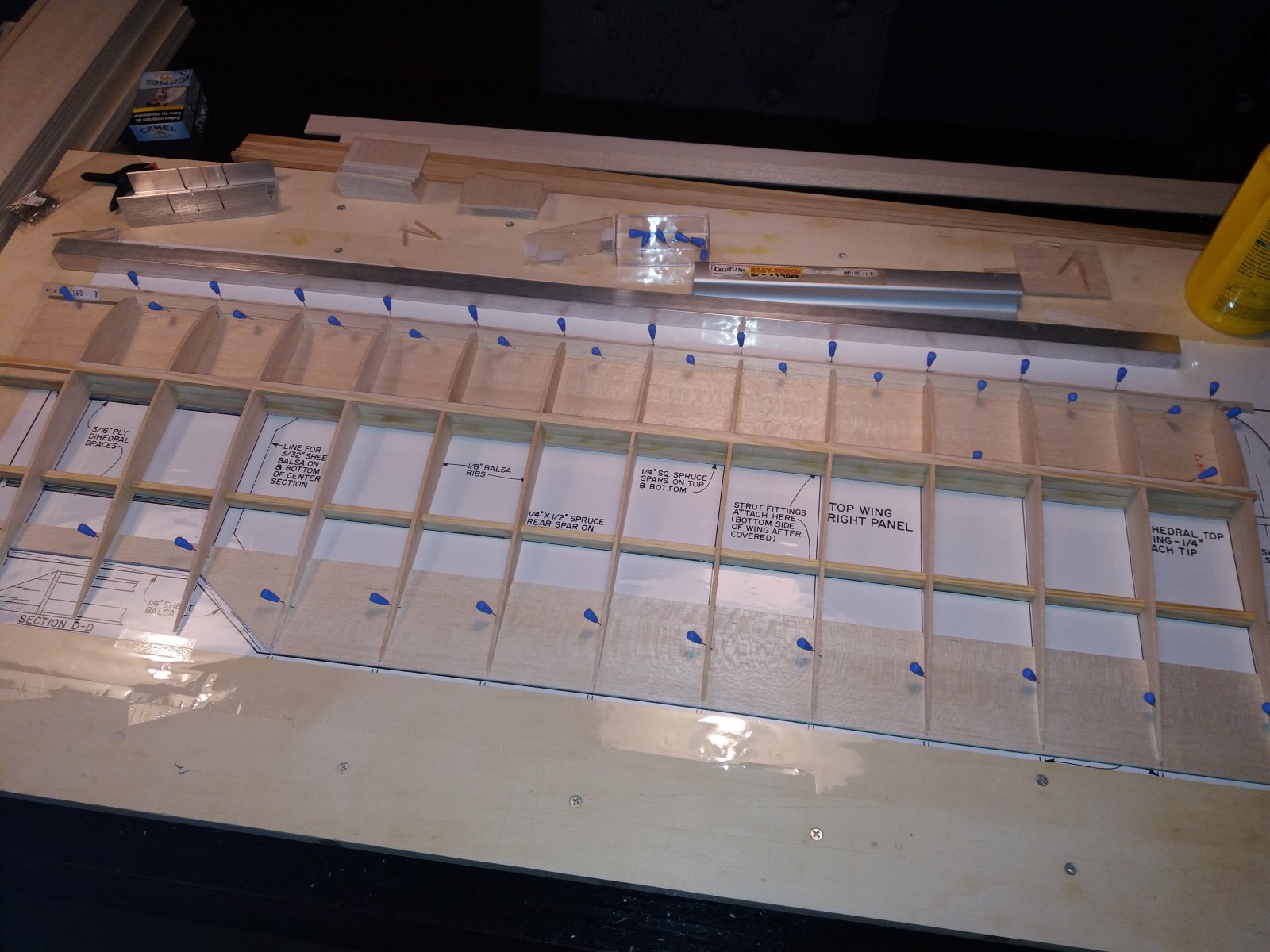

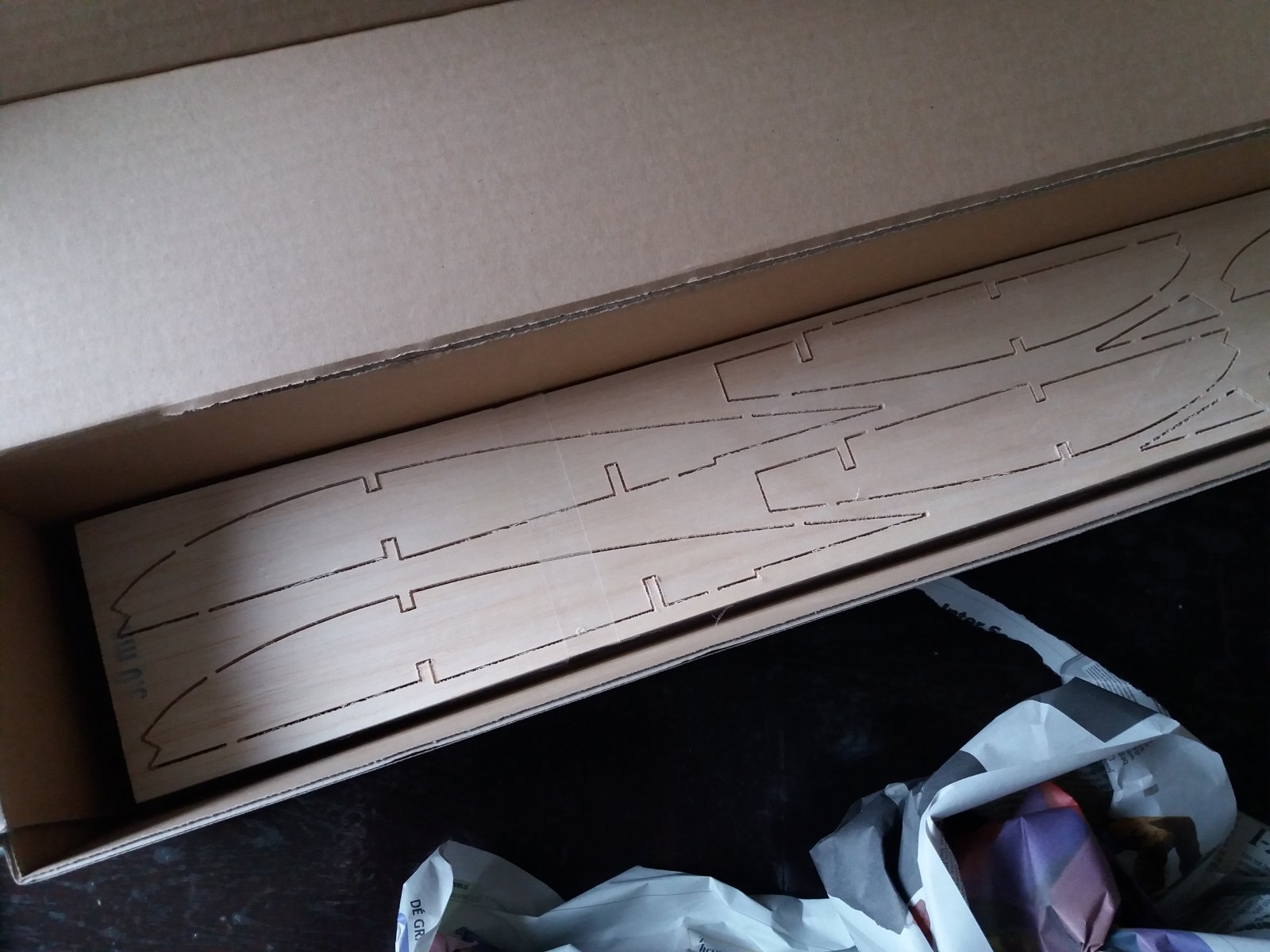

    Eerste stap richting het bouwen van mijn Lazy Ace is een feit. De CNC ribben zijn binnen, evenals het eerste pakketje hout. De bouwplank is tevoorschijn gehaald en de eerste helft van de top wing is al onderweg.

    Hele fijne jaarwisseling iedereen en veel bouw en vliegplezier voor 2018.

    Groet Jeroen

    jve vindt dit leuk.
  10. Merlin64

    Merlin64

    Lid geworden:
    4 jan 2010
    Berichten:
    77
    Locatie:
    Riethoven
    Zo, jij heb er ook zin in zie ik...... :koud:

    Rob.

  11. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Rob ik moet eerdaags ook gaan beginnen aan het buigen van het verenstaal 4+5mm voor het landingsgestel.
    3mm voor de cabane gaat nog maar voor die dikkere maat heb ik toch echt een zwaardere bankschroef nodig
    Een buigijzer zou mooi zijn maar die heb ik niet

    Wow Jeroen wat ga je hard! gaaf dat je de ribben reeds hebt.
    Waar heb jij ze laten frezen?
    Moest je de uitsparingen voor de liggers nog iets uitschuren of paste dit goed zo?
    Volgende keer zal ik in de freesfile hier nog een paar tienden meer ruimte voor geven
    Ik zie dat jij ook van die alu kokers gebruikt om de boel recht te houden/lijmen, ideaal spul :thumbsup:

    Alles even op de weegschaal gehad en ik denk vliegklaar rond de 6,2kg uit te komen
    Heb natuurlijk wat aanpassingen gedaan en heb een zware motor, maar het is ook wel een robuust ontwerp :hammer:
    Hij zal er vast mee vliegen


    Groeten, Ralf

  12. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Met deze vordering ga ik 2017 uit :bier:


    Groeten en tot 2018, Ralf

    Ariel, mig 3, Florian Do en 2 anderen vinden dit leuk.
  13. Florian Do

    Florian Do

    Lid geworden:
    14 okt 2010
    Berichten:
    42
    Locatie:
    Rheine, Duitsland
    Mooi Werk Ralf! Die supports van je stabilo ga ik denk ik ook toepassen op mijn HB1. Goede maiden gewenst in 2018!

  14. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Dank Florian :), leuk dat je het idee overneemt voor je HB1, waar ons mooie forum al niet goed voor is :thumbsup:

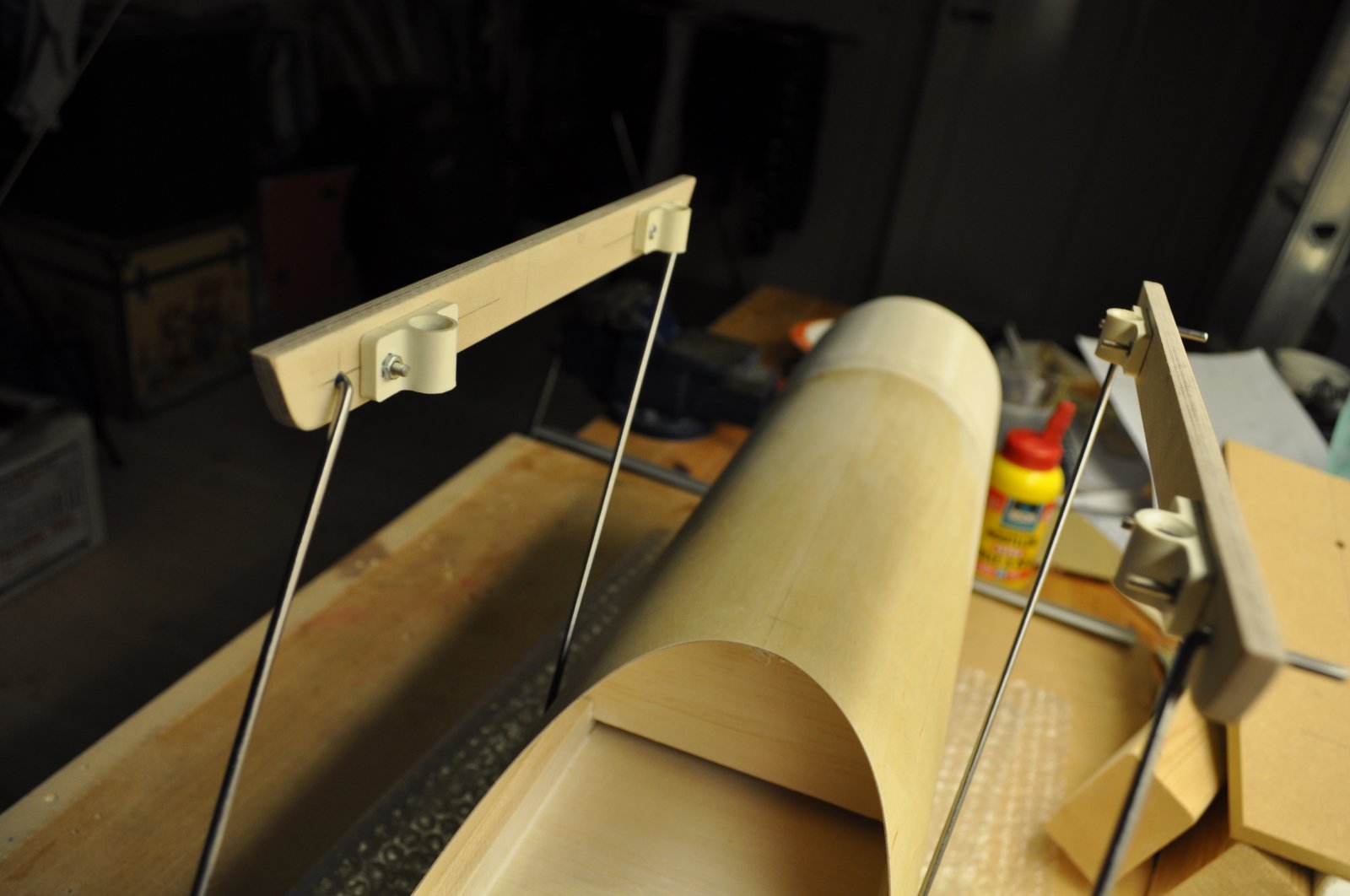

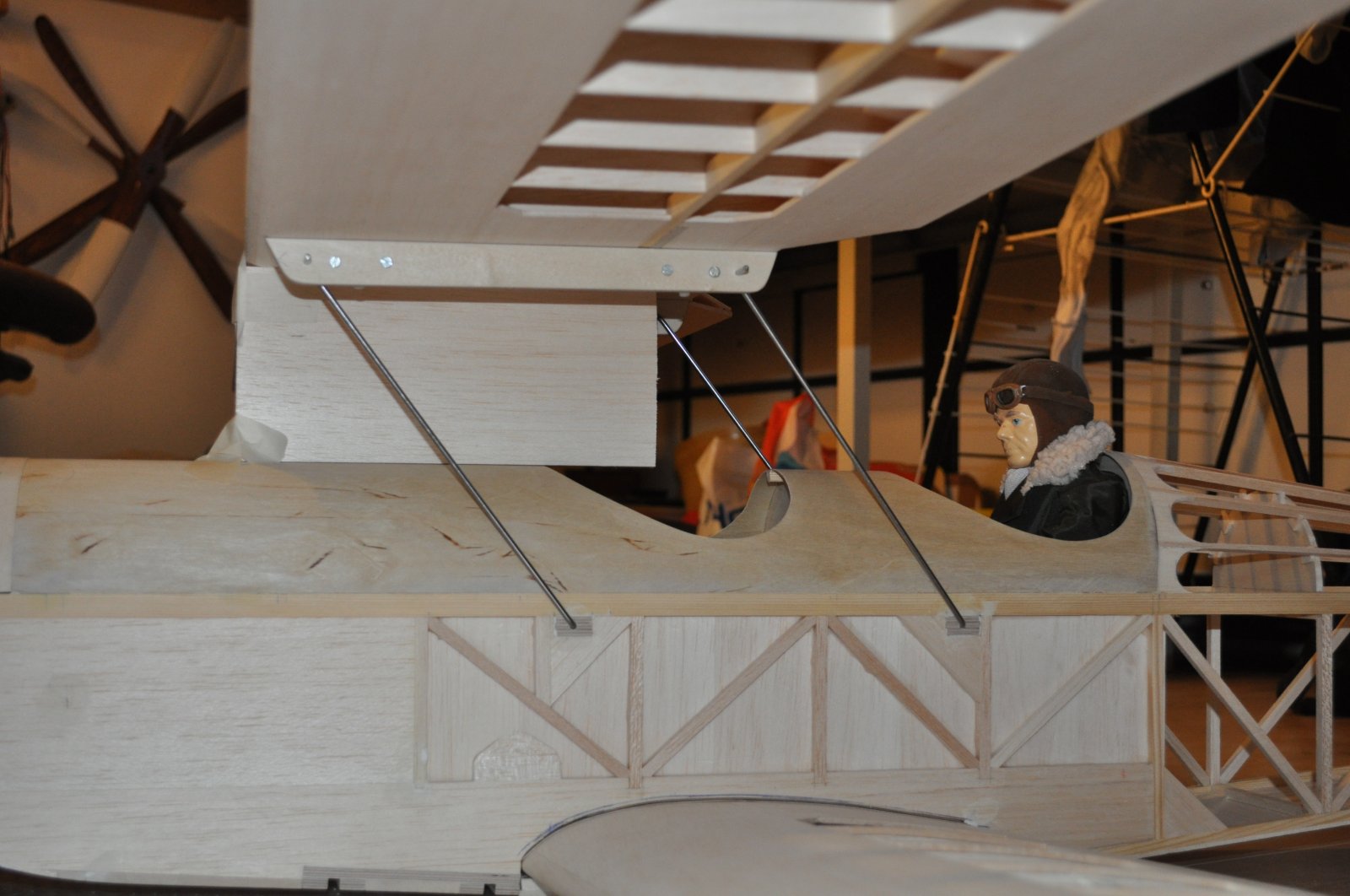

    Vandaag op nieuwjaarsdag de cabane draden gebogen uit 3mm verenstaal
    Gewoon in de bankschroef buigen met een blok hout en natikken met een hamer, ging beter dan verwacht.
    de 4 en 5 mm voor het landingsgestel zullen lastiger worden :(

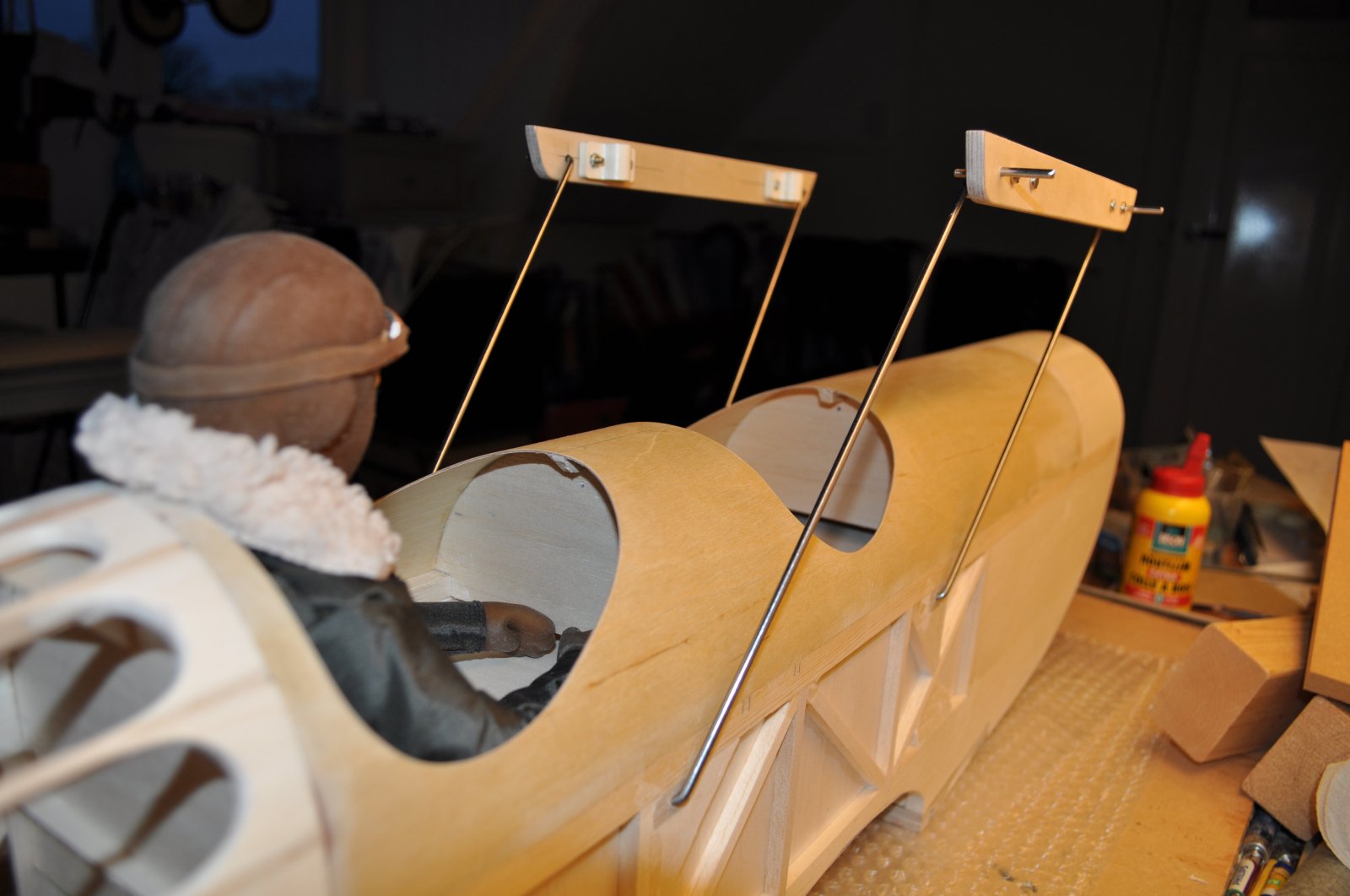

    Dit is mijn setup, de vleugel komt vast met 4 stuks M6 nylon boutjes
    Er worden nog kruisdraden tussen de struts gesoldeerd tegen het torderen

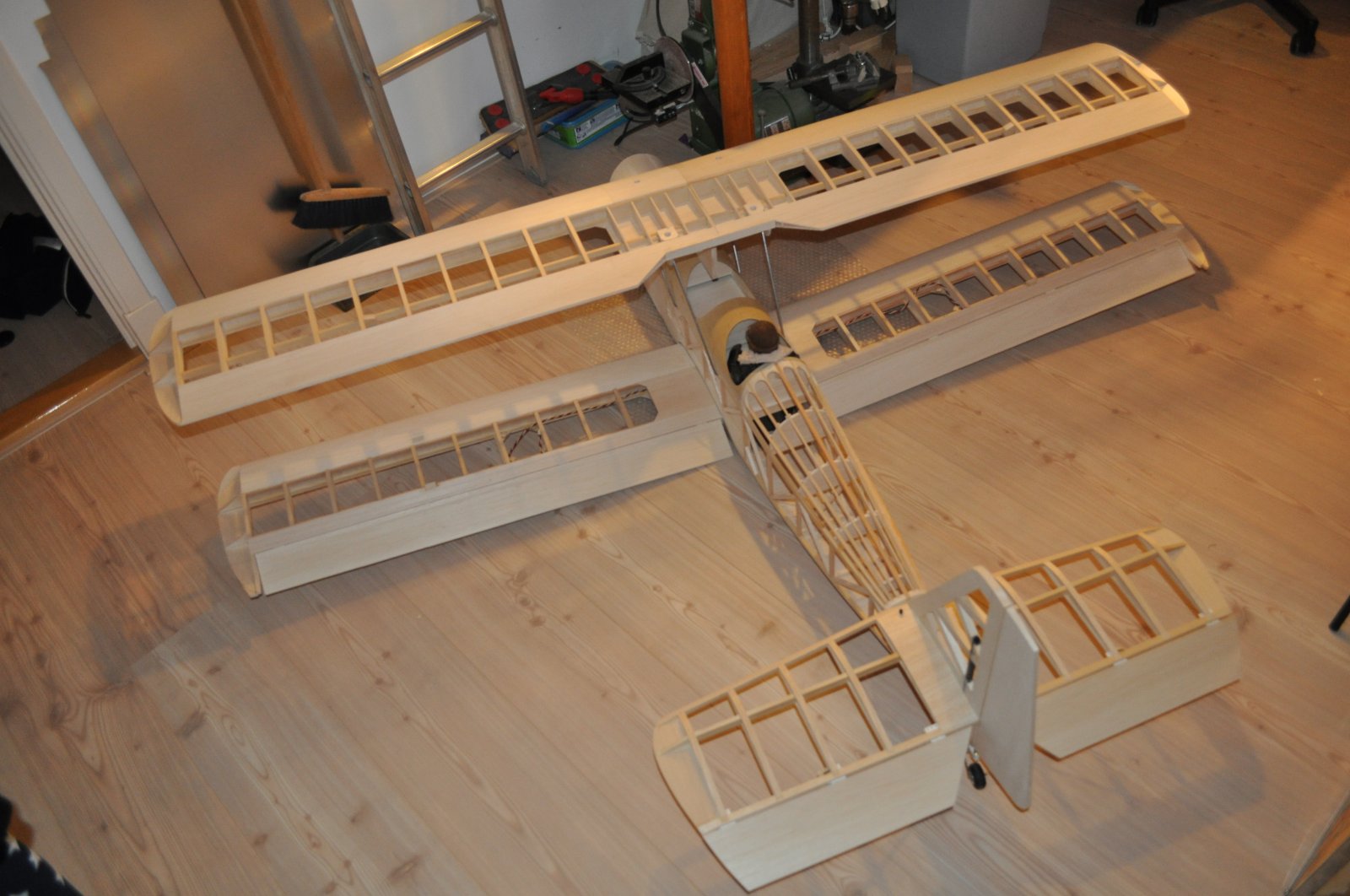

    En welja, gelijk even de boel opzetten, even kijken hoe het staat ;)

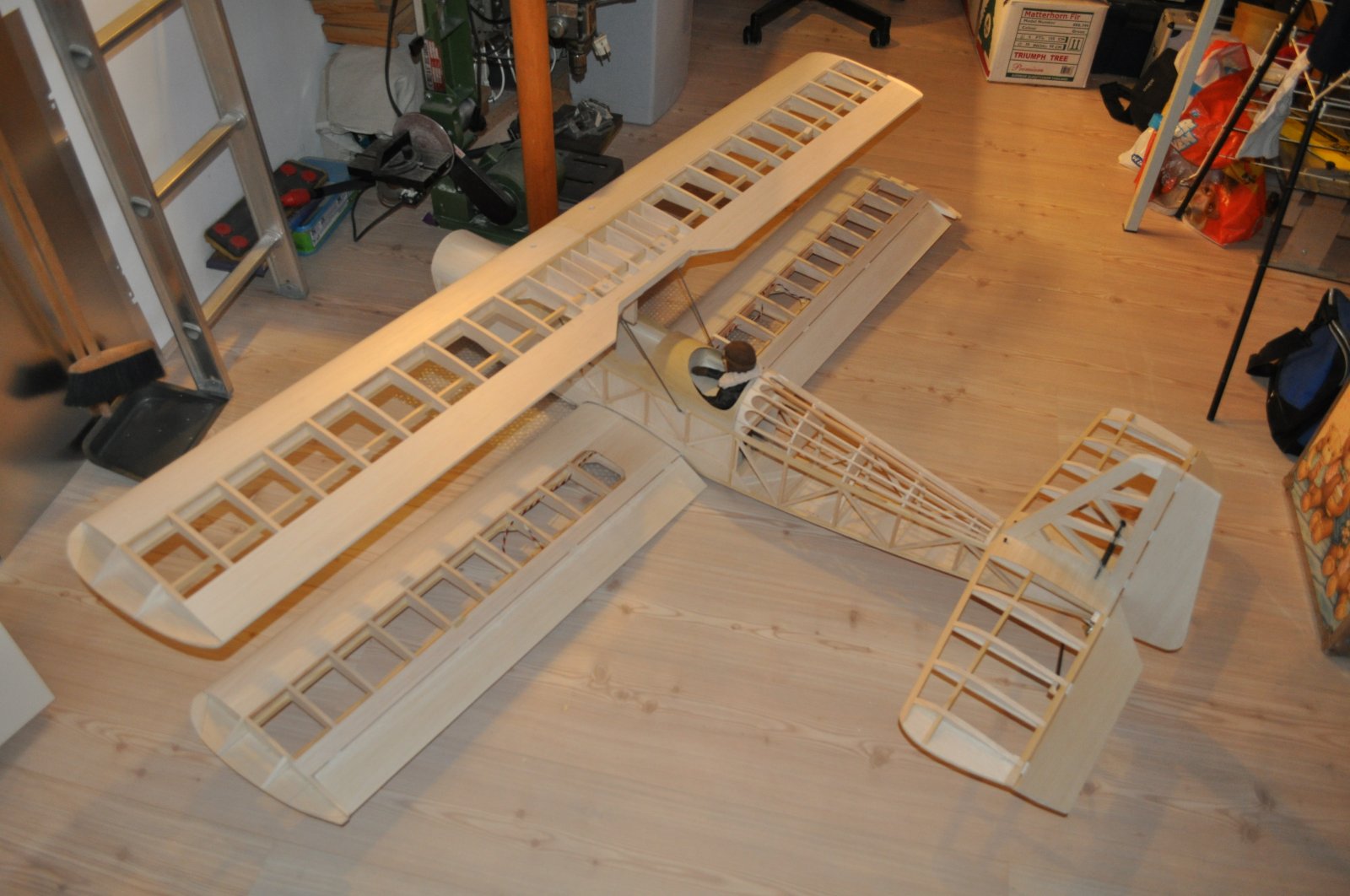

    Ruwbouw, het wordt al wat zo :beer:



    Groeten, Ralf

    Ariel, Q Brand, Florian Do en 1 andere persoon vinden dit leuk.
  15. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    565
    Locatie:
    Nederland
    Je schiet enorm op, geweldig! Ziet er erg mooi uit allemaal!

    Succes!

  16. willemvdm

    willemvdm PH-SAM

    Lid geworden:
    8 okt 2007
    Berichten:
    1.506
    Locatie:
    Alphen a/d Rijn
    J Ralf.
    Je bouwt super netjes.
    En de Lazy Ace is altijd een plaatje.
    In 1977 op de voorpagina van Hobby Bulletin
    In 2017 op de voorpagina van ModelVliegsport
    [​IMG]
    Blijft een schoonheid toch?
    En die van jou wordt nog mooier!

    Succes Willem

    strutter en Q Brand vinden dit leuk.
  17. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Gewoonweg een hele mooie kist! Bouw ze mannen, ik blijf het graag volgend :)

  18. Merlin64

    Merlin64

    Lid geworden:
    4 jan 2010
    Berichten:
    77
    Locatie:
    Riethoven
    Hardstikke leuk om te volgen hoe snel het vordert met de bouw, het schiet allemaal best goed op als ik het zo zie.

    Ik ben ook weer wat verder. Na het gepruts met de struts ben ik uiteindelijk naar de lokale smid gegaan die een "ijzerbuiger" heeft staan, met zo'n apparaat stelt het dan ineens niet zoveel meer voor. In een half uurtje alles netjes gebogen (meteen ook maar het landingsgestel gedaan).
    Alles staat nu in de goede instelhoeken en kan ik weer verder. Waar ik ook erg benieuwd naar was is de positie van het zwaartepunt, alles even in elkaar gezet en dat is dan weer een meevaller, zo te zien zit het zwaartepunt vrij aardig en kan ik hopelijk zonder extra lood afbouwen :).

    [​IMG]
    Met de juiste tools is het allemaal wel iets makkelijker.

    [​IMG]
    Alles netjes uitgelijnd.

    [​IMG]

    [​IMG]
    Zoals het er nu uitziet komt het wat betreft zwaartepunt goed uit :)

    Rob.

    Ariel en Q Brand vinden dit leuk.
  19. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Wat gaaf Willem, jouw kist op de voorpagina! Daar mag je met recht trots op zijn :beer:
    Rob je gaat wreed hard man, beregaaf die Saito voorop :thumbsup:
    Ben vanavond ook aan het solderen geweest met de struts, plaatjes volgen morgen.
    Goed idee van een smid!
    Ik vond een tekening van een eenvoudige draadbuiger op het net, deze ben ik aan het maken (met hulp van Fuel Monkey :thumbsup:), kijken hoe dat gaat met 4 en 5mm verenstaal voor het landingsgestel
    Leuk al deze response! :yes:

    Groeten, Ralf

  20. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    565
    Locatie:
    Nederland
    Hi Ralf,


    Kan je de link van die buigmachine ook delen? Ik ben erg nieuwsgierig...

    Verder mooi, mooi, mooi allemaal.

    Ik wil altijd nog eens een HB-1 maken, maar ben zo onderhand aan het twijfelen geraakt!
