En nog een Basic-Jolle ; )

Discussie in 'Zeilschepen' gestart door Sailord, 5 dec 2015.

  1. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
    Best forum leden en passanten,

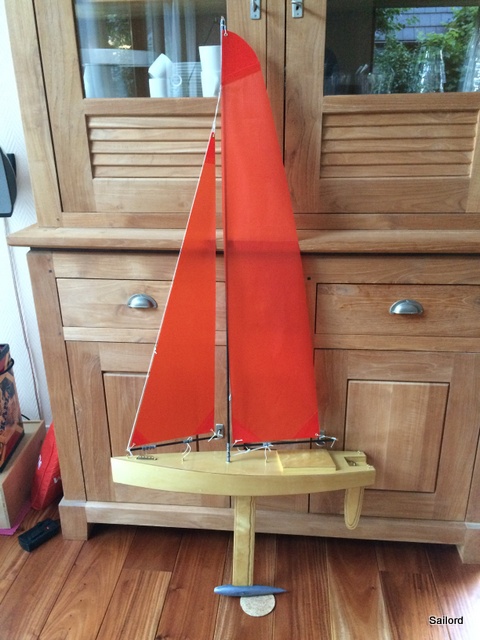

    Met dank aan de oorspronkelijke ontwerpers, Henk van der Biezen, Chris Vaes en verschillende leden van dit forum bijgaand de foto's van mijn project, een Basic Jolle. Ik heb veel plezier beleeft aan het bouwen. Het was mijn eerste modelbouwproject de afgelopen 20 jaar en het is mijn eerste ervaring met radiografische besturing.

    Aanleiding is geweest de geboorte van m'n zoon, maar die bleek (inmiddels 6 jaar) nog wel iets te jong om te bouwen. Wel heeft hij uiteraard meegekeken, meegedacht, geholpen, geschuurd, geplakt en geknipt waar mogelijk. Nooit te lang, want de spanningsboog bij jonge mannetjes is kort.

    De Basic Jolle is gebouwd volgens de beschrijving/vertaling van Henk van der Biezen. Daar waar ik er niet uitkwam of zaken anders wou bouwen, heb ik met name dit forum geraadpleegd. Met name de beschrijvingen van Jan-Willem hebben bijgedragen. Ik denk dat sommige onderdelen ook herkenbaar zijn.

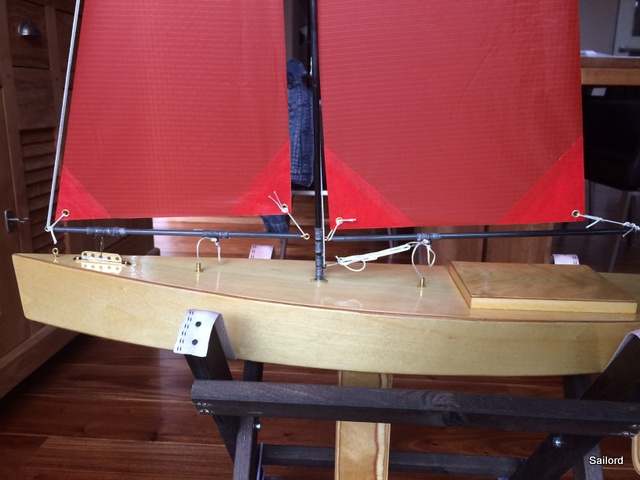

    Ik ook en ik had wat moeite met het ontwerp van het swing-rig, dat vond ik niet fraai. Dat heb ik dan ook aangepast naar een traditioneler design. Ik kon ook niet makkelijk aan de vereiste Aluminium strip komen (of voor veel geld), het kiel blijkt ook goed uit verlijmd hout te maken. Het is dan wel iets dikker dan uiteraard, maar door daar een profiel in aan te brengen vermoed ik dat het qua weerstand niet veel uitmaakt. Hout is voorts lichter dan water, dus wat dat betreft verwacht ik een positieve bijdrage. Ook heb ik wat dikker plaatmateriaal gebruikt (verkrijgbaar bij Nijhof in Baarn, 1,5 mm plywood), dat ligt daar op voorraad. Hierdoor is de romp wel sterker, maar uiteraard ook wat zwaarder. De plaat is ook minder buigzaam, daardoor had ik wat last van spatkrachten in de hoeken. Met wat extra lijm, heel veel wasknijpers en geduld is dat allemaal goed gekomen...

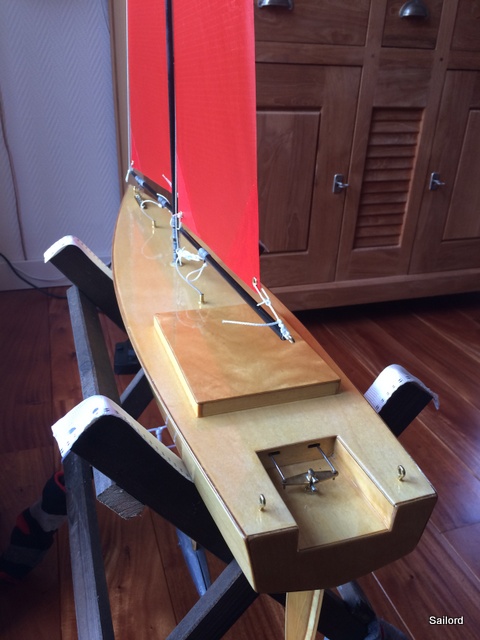

    Omdat het werken met hout me wel beviel, heb ik het toegangsluik eveneens van hout gemaakt. Een passend kunststof schroefdeksel had ik niet bij de hand. Doordat ik alleen wou lakken, was hout ook een voor de hand liggende keuze. Schroefdraad is dan geen optie meer, ik gebruik een paar magneetjes om het deksel dicht te klemmen. Voor zover ik overzie volstaat dit, ook bij wat hardere wind. Veel gezeild heb ik echter nog niet.

    Groeten,

    Henk

    Laatst bewerkt: 28 apr 2017
  2. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort


    Bijgevoegde bestanden:

  3. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
  4. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
  5. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
  6. rins

    rins

    Lid geworden:
    29 mei 2007
    Berichten:
    339
    Locatie:
    zeeland
    Mooi gebouwd, ziet er nagenoeg hetzelfde uit als mijn BJ ook met foto te vinden in de beschrijving van Henk.
    De oplossing om geen swing- rig te maken is goed opgelost.
    Welke servo heb je gebruikt?
    Succes met het zeilen.
    Gr
    Rins

  7. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort

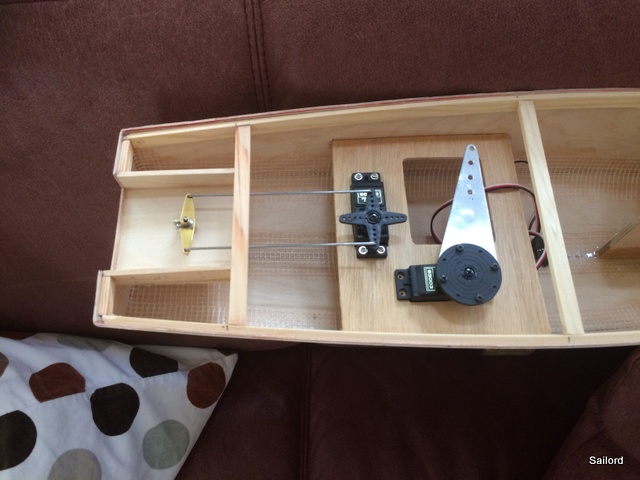

    Thnx, een S3003 van Futaba. Ik heb een eenvoudige 2-kanaalszender aangeschaft van Futaba met vermoedelijk de eenvoudigste servo's die er zijn. Deze is mogelijk te licht voor het werk. Begrijp ik nog niet helemaal, theoretisch (rekentechnisch) had deze servo krachtig genoeg moeten zijn met een koppel van 3,1 kg-cm. Duitse rekensoftware vrees ik ; ). In de praktijk komt die servo bij lange niet aan dit koppel. Tot nu toe red ik het wel, ook met de vrij grote zeilen. De fok is mogelijk zelfs 1,5x zo groot als het oorspronkelijke ontwerp. Bij een windvlaag, gaat het zeil openstaan, dat kan geen kwaad (misschien voorkomt het zelfs dat het bootje erg scheef gaat). Hoe dan ook, dit lijkt de achilleshiel van dit ontwerp. Met een swingrig heb je hier denk ik geen last van, de fok compenseert dan de druk op het grootzeil. Daarnaast kan ik er altijd nog 1,5 V batterijen in stoppen, geeft aanzienlijk meer koppel. Bij meer wind, zal ik ook gebruik moeten maken van kleinere zeilen, dus je moet je er niet door laten weerhouden denk ik. Lichtere servo's zou ik wel afraden. Groeten, Henk

  8. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort

    Bewebe vindt dit leuk.
  9. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
    Nb. Neem aan de foto op pagina 1, met transparante zeilen?

  10. vrijevaarder

    vrijevaarder

    Lid geworden:
    7 nov 2014
    Berichten:
    443
    Locatie:
    ROTTERDAM
    compliment hoor,een mooi gebouwd schepie,vgr tonsr

  11. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort

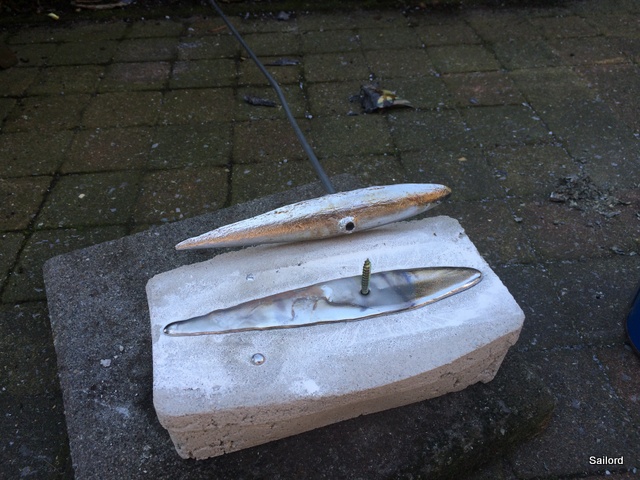

    Misschien nog wel goed te vermelden hoe ik het lood gegoten heb. Daar kon ik maar moeizaam informatie over vinden en daardoor zag ik daar ook een beetje tegenop. Uiteindelijk viel het werk reuze mee, dus laat ik dat eens delen.

    Ik heb normaal cement gekocht, niet de vuurvaste variant. Kon me niet voorstellen dat dat kapot zou gaan door de hitte. De mal heb ik gemaakt volgens de beschrijving van Jan Willem en het rekentooltje van Marko Majik (Bulbcalc). Als er toch wat meer werk in gaat zitten, dan meteen goed doen toch. Alles gegoten in een plastic bakje iets groter dan de mal. Het malletje in het natte cement gedrukt. Ik had er wel wat huishoudfolie om gedaan, mogelijk kan het ook zonder. Hoe dan ook, in het cement krijg je een ruwe vorm, dat zie je uiteindelijk terug in het afgietsel. Heb nog wel wat gips erin gewreven om de vorm wat gladder te krijgen. Maar nabewerken moet je toch, dus een ruwe vorm is uiteindelijk niet erg.

    Daklood gekregen van een goede vriend (had ie nog over?). In grove stukken geknipt en in een conserveblik gesmolten. Dat geeft wat rommel, want daar zit een coating in, maar die verbrand en gaat uiteindelijk op het lood drijven. Even afromen met een oude schroevendraaier en je houdt redelijk mooi lood over. Het maakt in weze niet uit, zodra je gaat gieten, stroomt het lood onder de drijflaag vandaan. Dat lood is brandschoon! Uiteraard met handschoenen, veiligheidsbril en bovenwinds werken. Maar een eenvoudige campingbrander volstaat. Heb aanvullend een brander gebruikt (verfstripper/dakleerbrander achtig toestel), dat werkt razendsnel. Tussendoor de mal in de oven en op 150 oC gestookt (20 minuten). Ik denk dat als de mal nog warmer is (niet heter stoken, maar langer in de oven laten), het lood nog mooier vloeit.

    Wel even het blik goed warmstoken voordat je gaat schenken, het lood stol anders al in de tuit. Binnen een uur was ik klaar, dat had ik niet verwacht. Bijgaand het resultaat. Ik zou zeggen, mits je verantwoord werkt (dat is dus wel heel belangrijk), kun je dit best zelf doen. Voor de jongeren, dit dus in overleg met je ouders en niet alleen doen. Ik heb wel de nodige ervaring met lassen/solderen/dakbedekking enz.

  12. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
  13. vrijevaarder

    vrijevaarder

    Lid geworden:
    7 nov 2014
    Berichten:
    443
    Locatie:
    ROTTERDAM
    mooi stuk huisvlijt ,maar ook gevaarlijk ivb verbranding,erg goed dat je waarschuwd,ik waag mij er niet aan.vgr tonsr

  14. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort

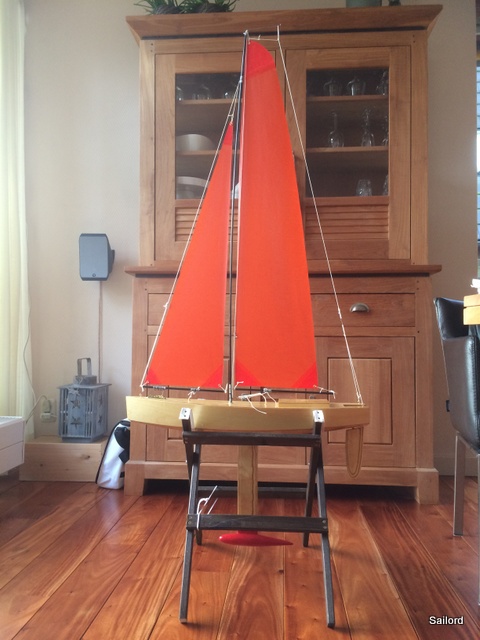

    De laatste aanpassingen. Toch nog een hekstag aangebracht, anders krijg ik bij wat meer wind, onvoldoende spanning op de fok. Ook het ballast in een verfje gezet.

  15. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.347
    Locatie:
    BRECHT BELGIE
    Mooi werk en leerzame how-to :koud:

  16. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
    Ik zie dat de tekeningen voor de Basic Jolle voor geld worden aangeboden, dat lijkt me niet de bedoeling. Hierbij mijn ontwerptekeningen op schaal 1 : 1, uiteraard gratis.


    Bijgevoegde bestanden:

  17. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort

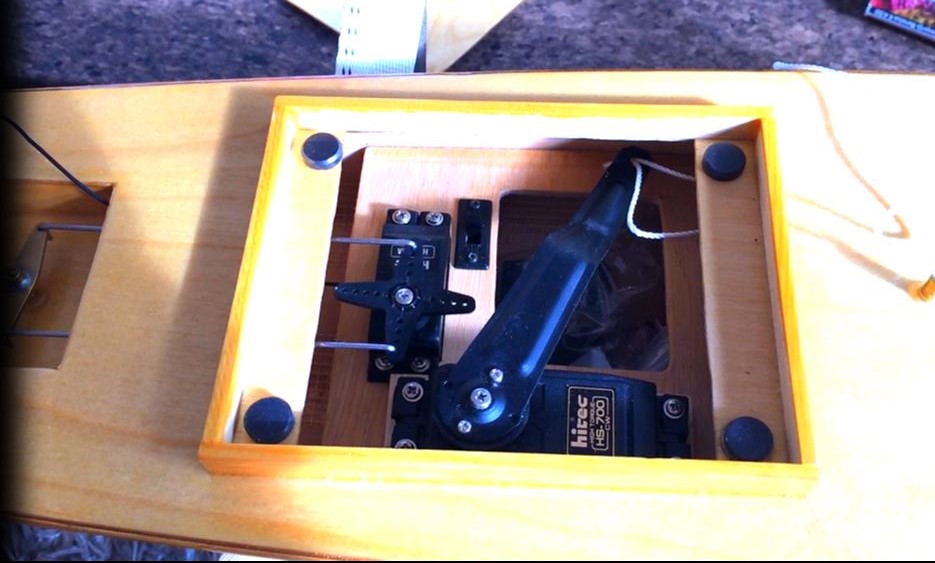

    Toch nog een kleine maar zinvolle modificatie. Door de aangepaste zeilen is een normale servo eigenlijk te licht qua koppel. Nu met een volwaardige 'zeilwinch' heb ik (meer dan) genoeg koppel:yes:. Dus of het swingrig toepassen of een wat zwaardere servo inzetten. Wat ik nu heb is misschien een beetje overdreven (10 kg.cm?). Past ook maar net...


  18. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    379
    Locatie:
    Voorschoten
    ziet er goed uit, zijn het overigens magneetjes in de hoeken van de luikopening?
    en zo ja waar vandaan?

    ben benieuwd !
    gr freek

  19. Sailord

    Sailord

    Lid geworden:
    5 dec 2015
    Berichten:
    46
    Locatie:
    Amersfoort
    Hallo Freek,

    Idd zijn 'koelkast' magneetjes, meen gekocht bij de Bruna. Dopje er uiteraard afgehaald.

    Grt,

    Henk

  20. smaragd

    smaragd

    Lid geworden:
    28 nov 2016
    Berichten:
    379
    Locatie:
    Voorschoten
    Klinkt als een plan !
    Ga ik mee aan de gang
