Esm Swordfish

Discussie in 'Bouwverslagen - Vliegen' gestart door Peet43, 27 aug 2017.

  1. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

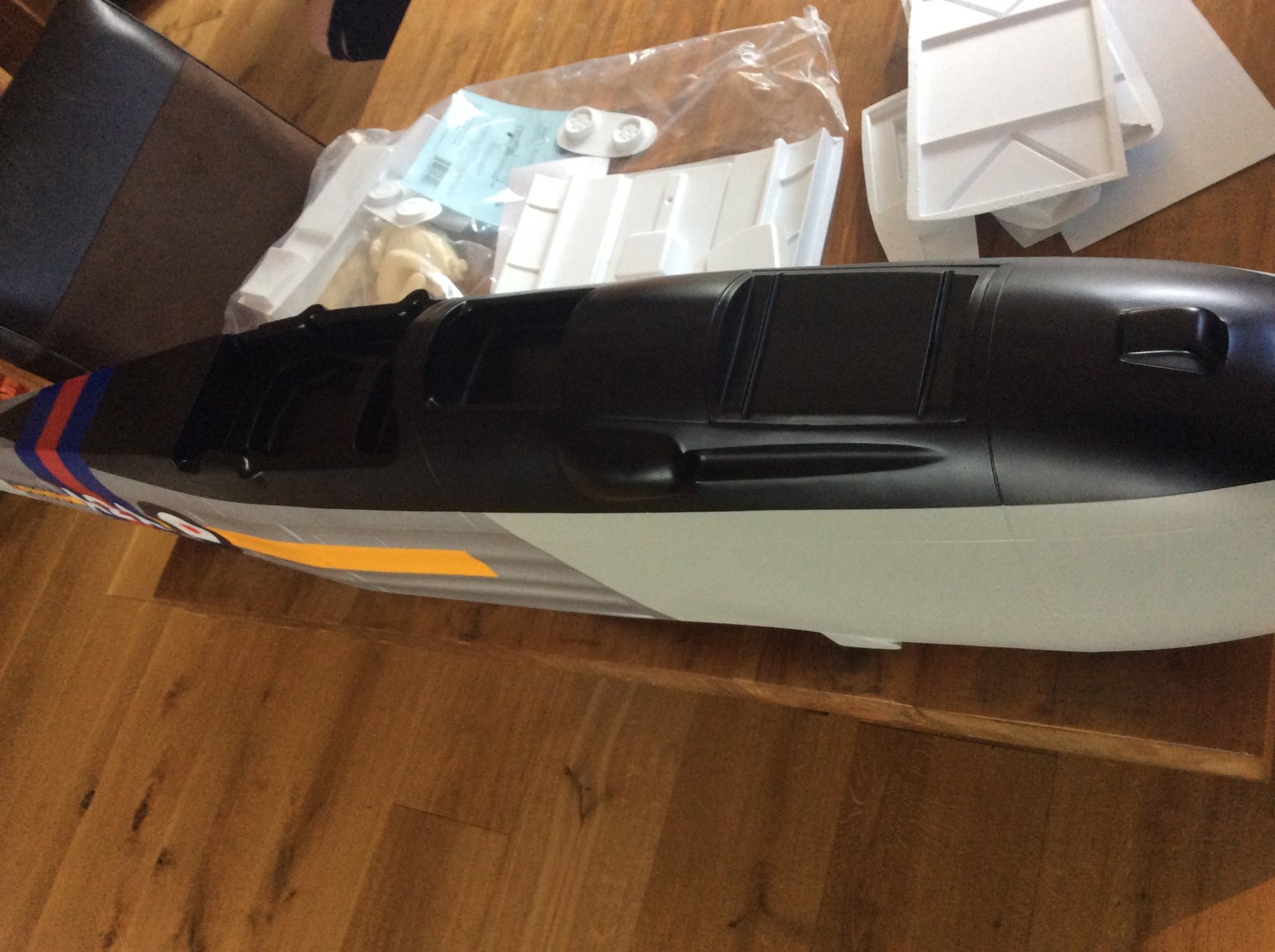

    Ben begonnen aan mijn 4e ESM toestel, namelijk de swordfish. Ga deze voorzien van een Saito FG 60R3 en een door Tys Planes gemaakte scale cockpit.

    E.hof en ramses vinden dit leuk.
  2. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

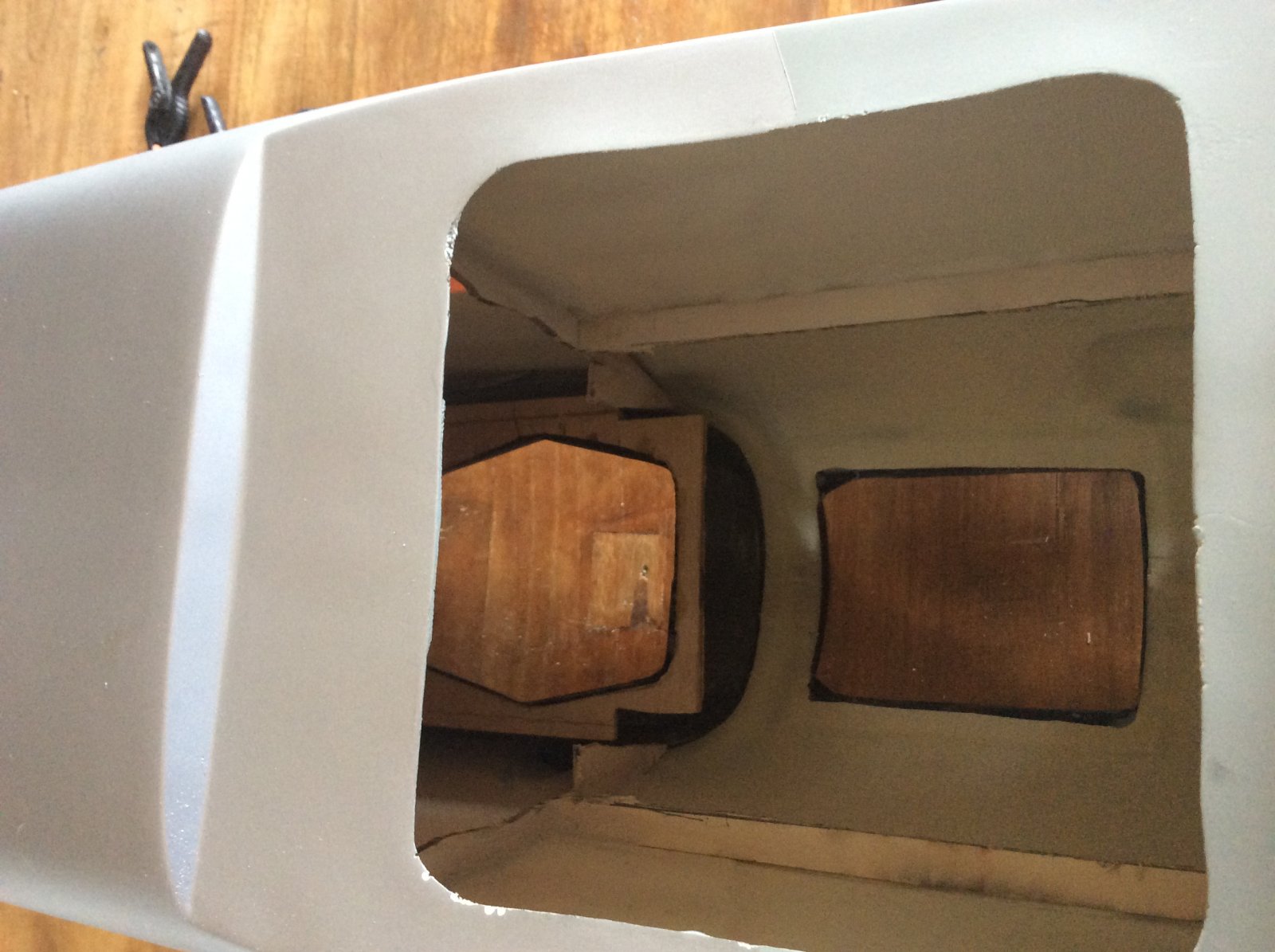

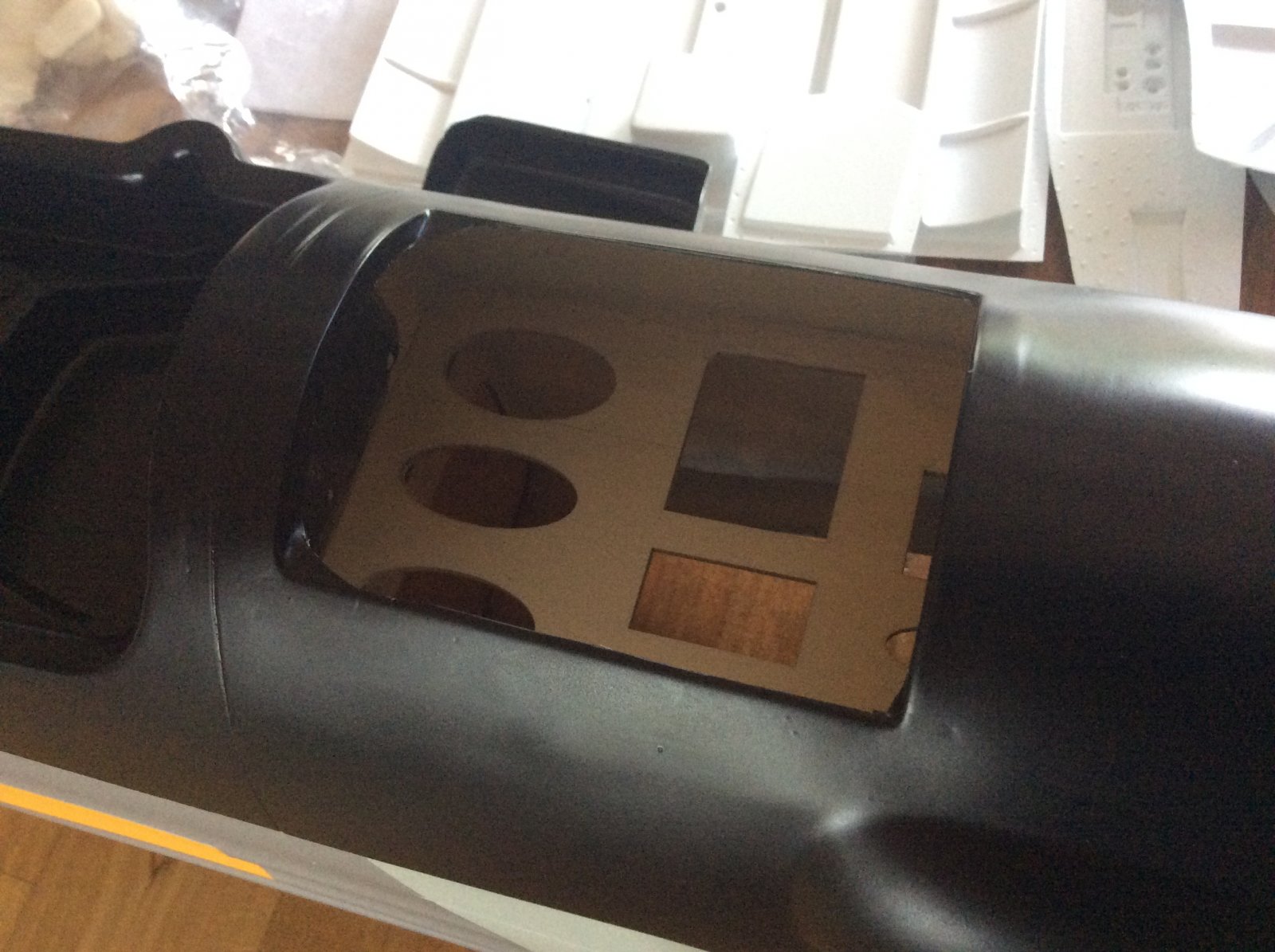

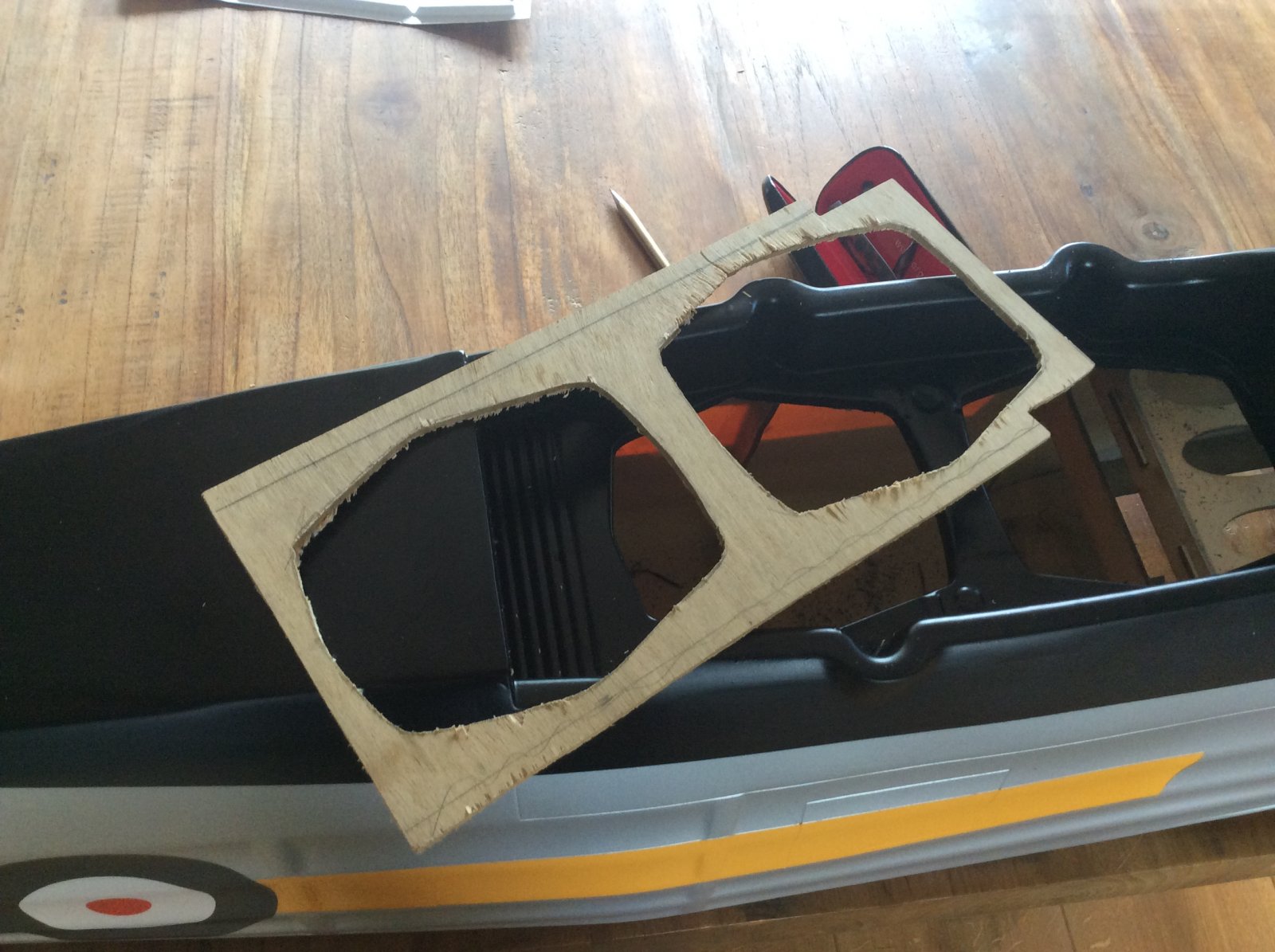

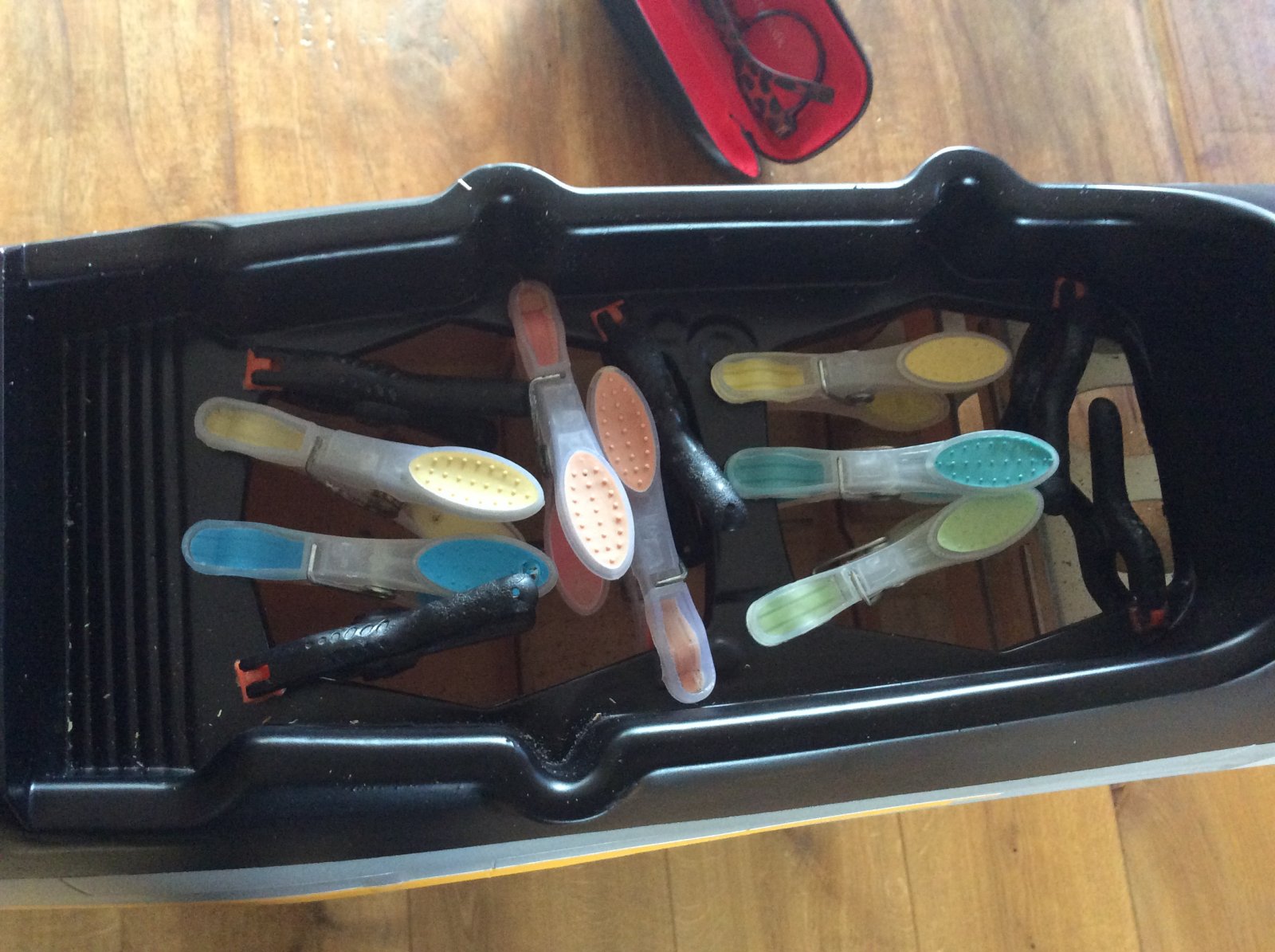

    Als eerste heb ik de cockpit deels in gebouwd leek me beter om als eerste te doen, de servotray moet er namelijk geheel uit, deze zal ik later opnieuw moeten plaatsen.


    Bijgevoegde bestanden:

    ramses vindt dit leuk.
  3. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Mooi project! :thumbsup:
    Dit ga ik volgen, heb altijd een zwak voor de Stringbag gehad!
    Veel plezier met de bouw.

    Groeten, Ramses
    .

  4. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

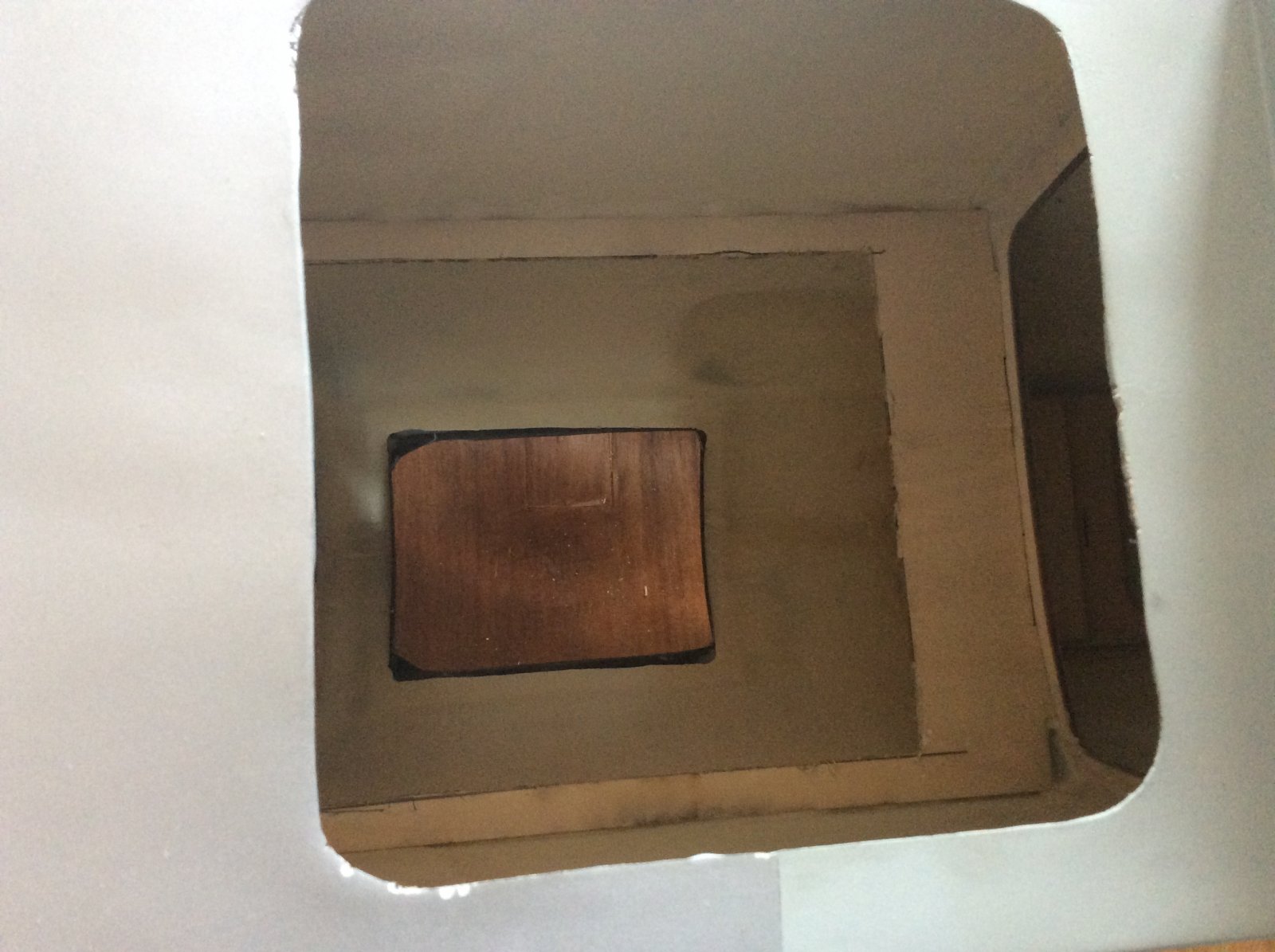

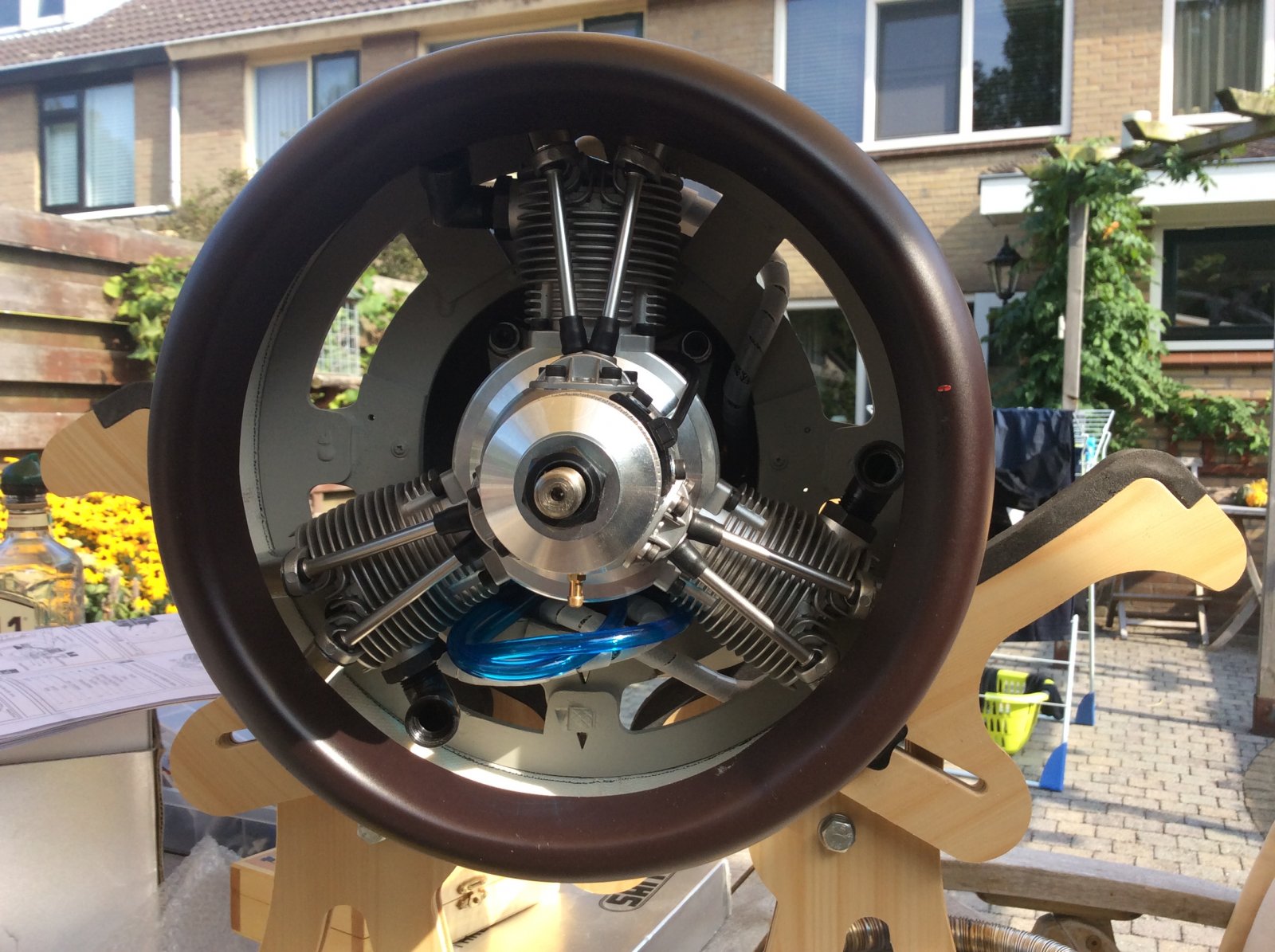

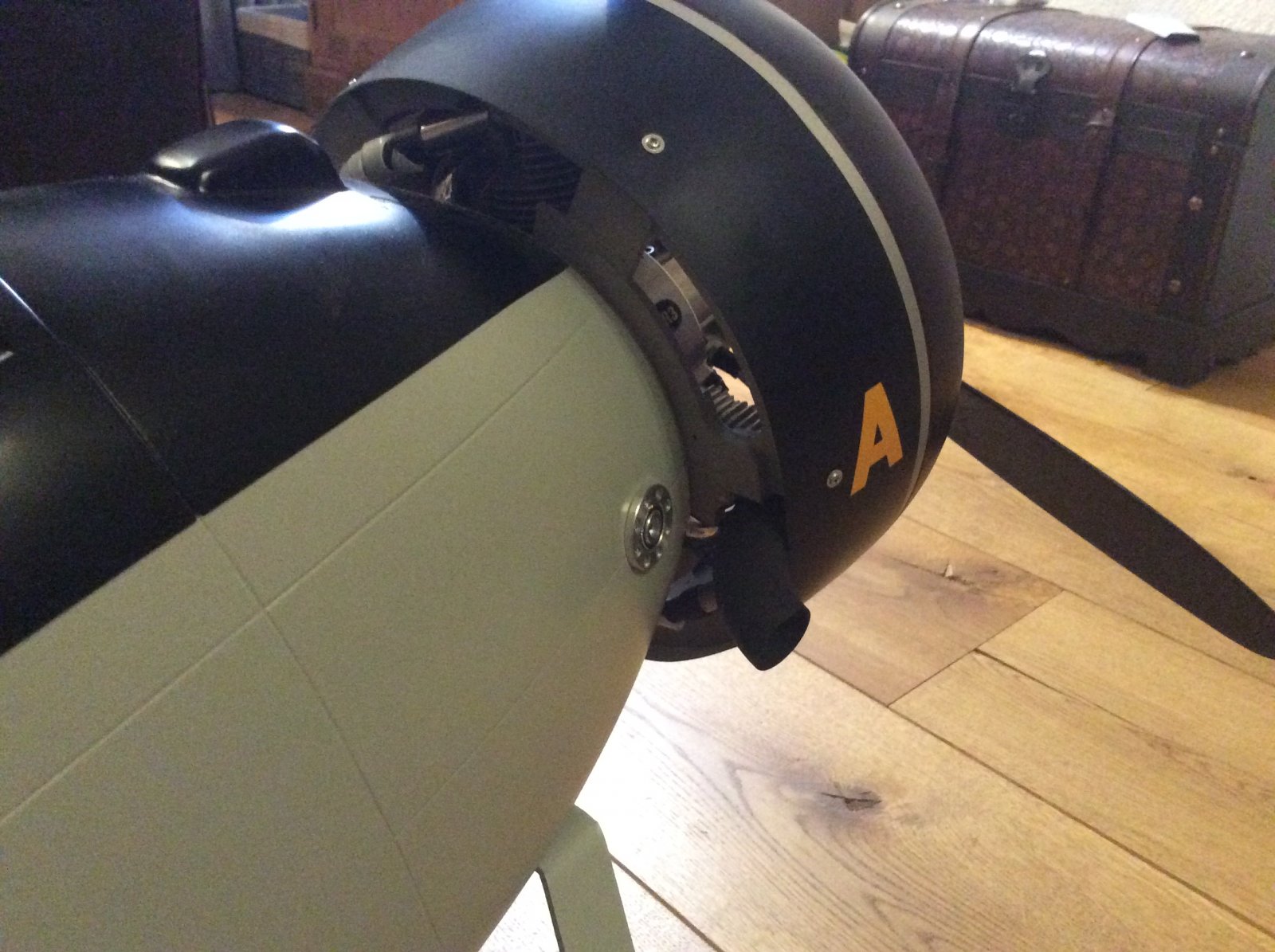

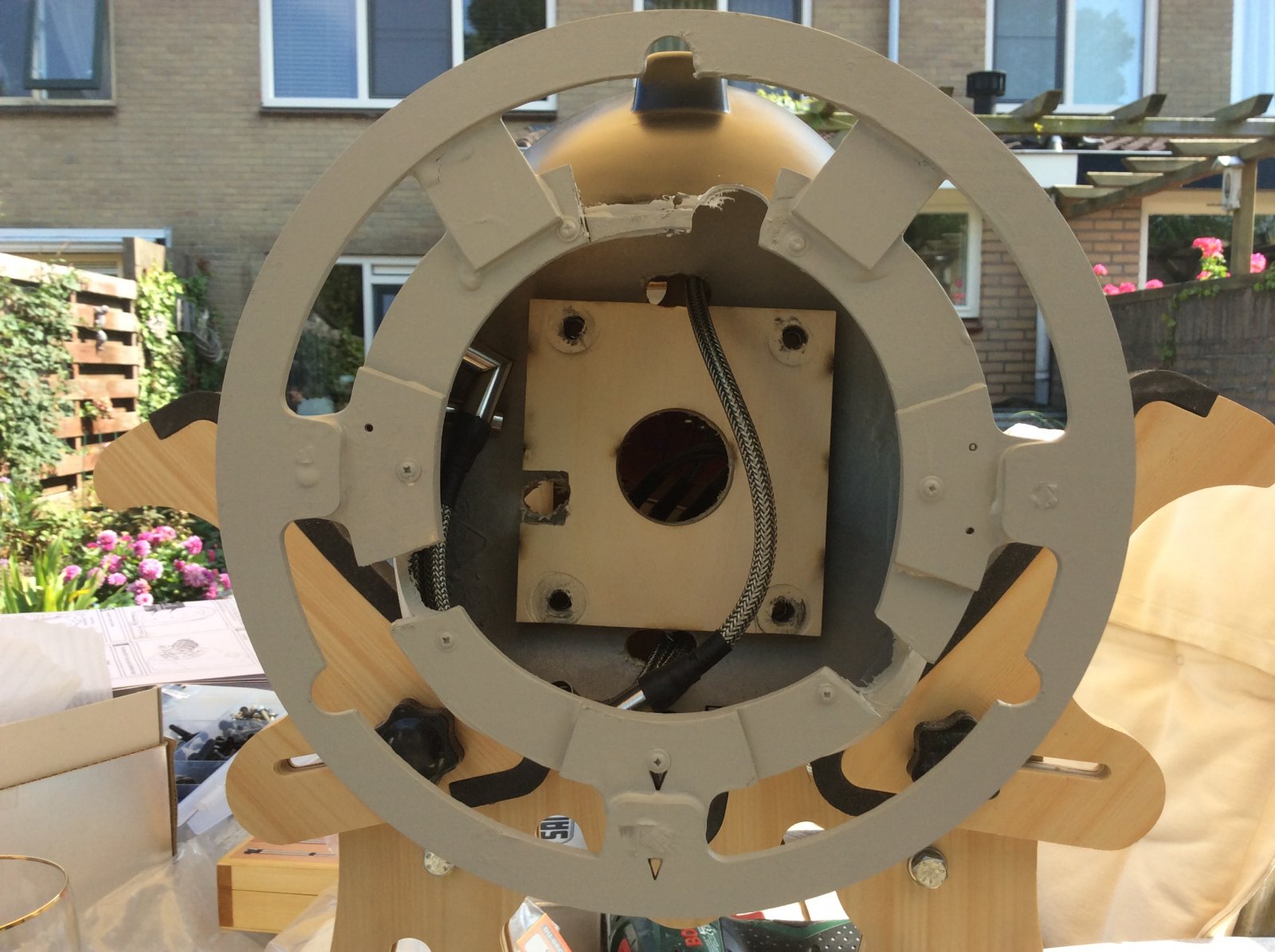

    Heb het achterste deel van de cockpit erin gezet en ben vervolgens naar de motor gegaan omdat de ruimte nu meer toegankelijk is nu het voorste deel van de cockpit er nog niet in zit. De motor op het motorschot uitgetekend, gaten geboord en gemonteerd, hier bleek dat het motorschot aan de bovenzijde 5 mm naar binnen zat t.o.v. De onderkant, m.a.w. de motor stond met de neus behoorlijk naar boven. Zoals eerder gemeld is dit niet mijn eerste ESM toestel en ben zodoende gewend dat er wel iets mankeerd. Heb nu d.m.v. ringen e.e.a. opgelost zodat de motor mooi op nul graden staat.


    Bijgevoegde bestanden:

    bastiaandj vindt dit leuk.
  5. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

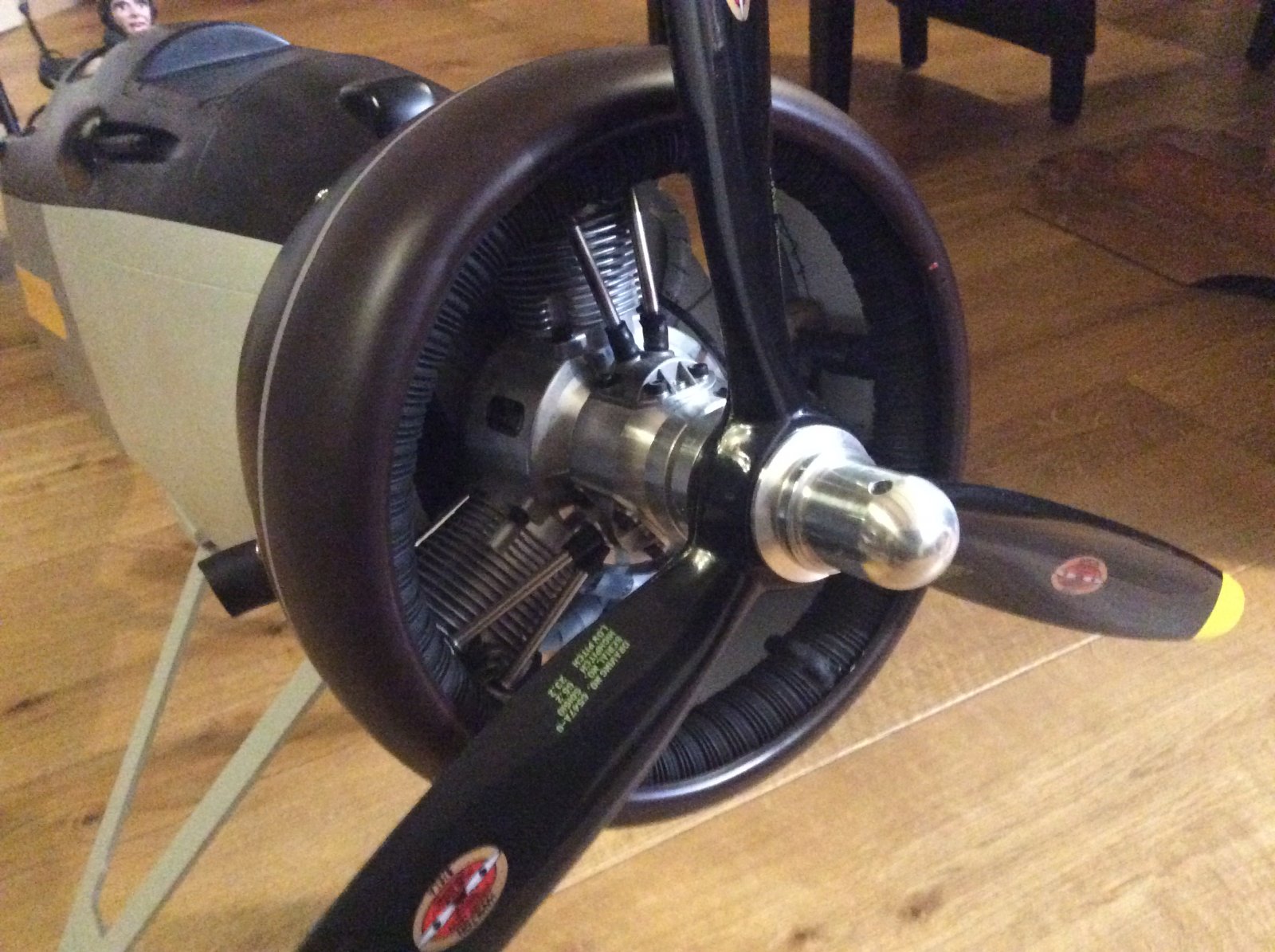

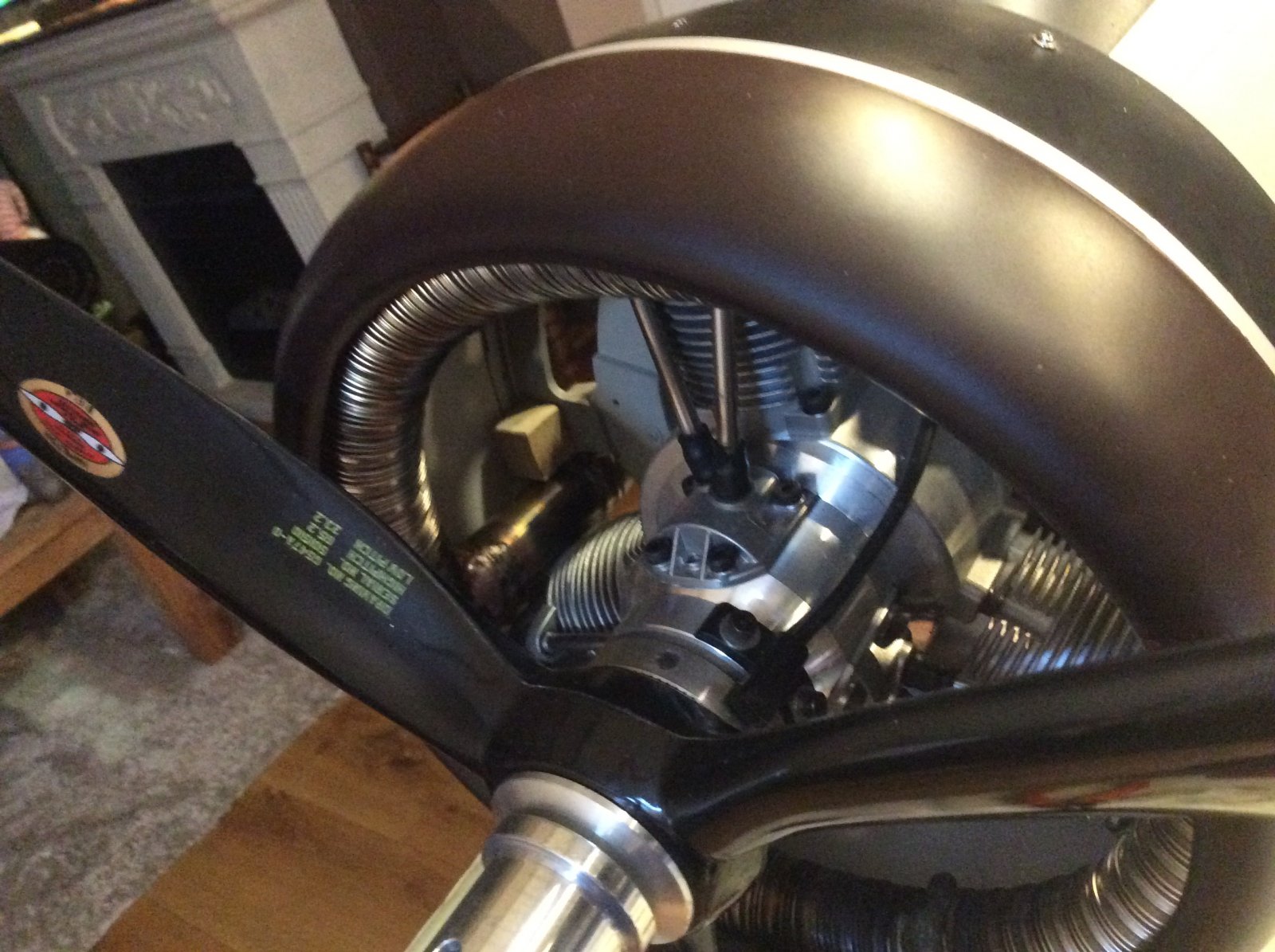

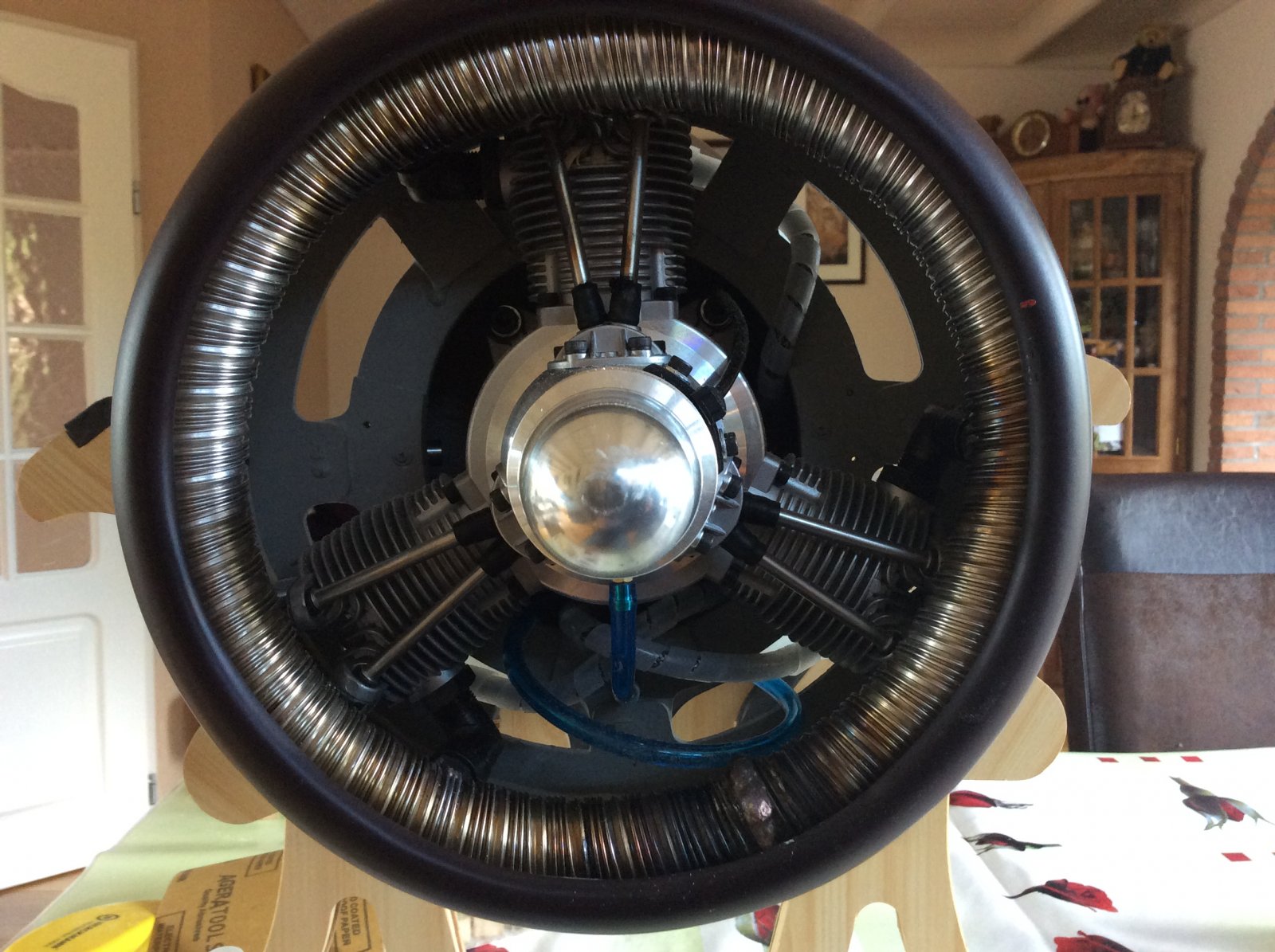

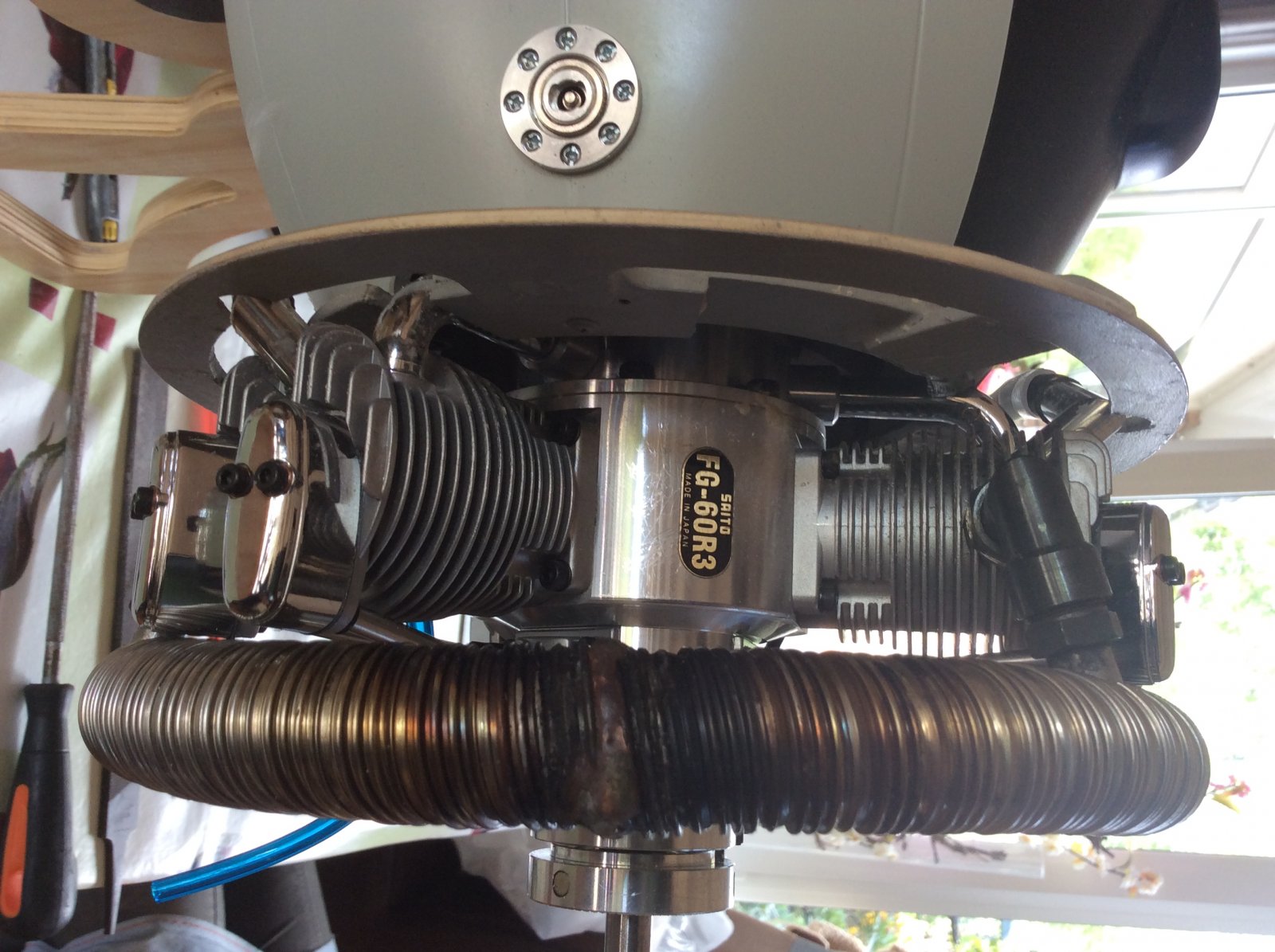

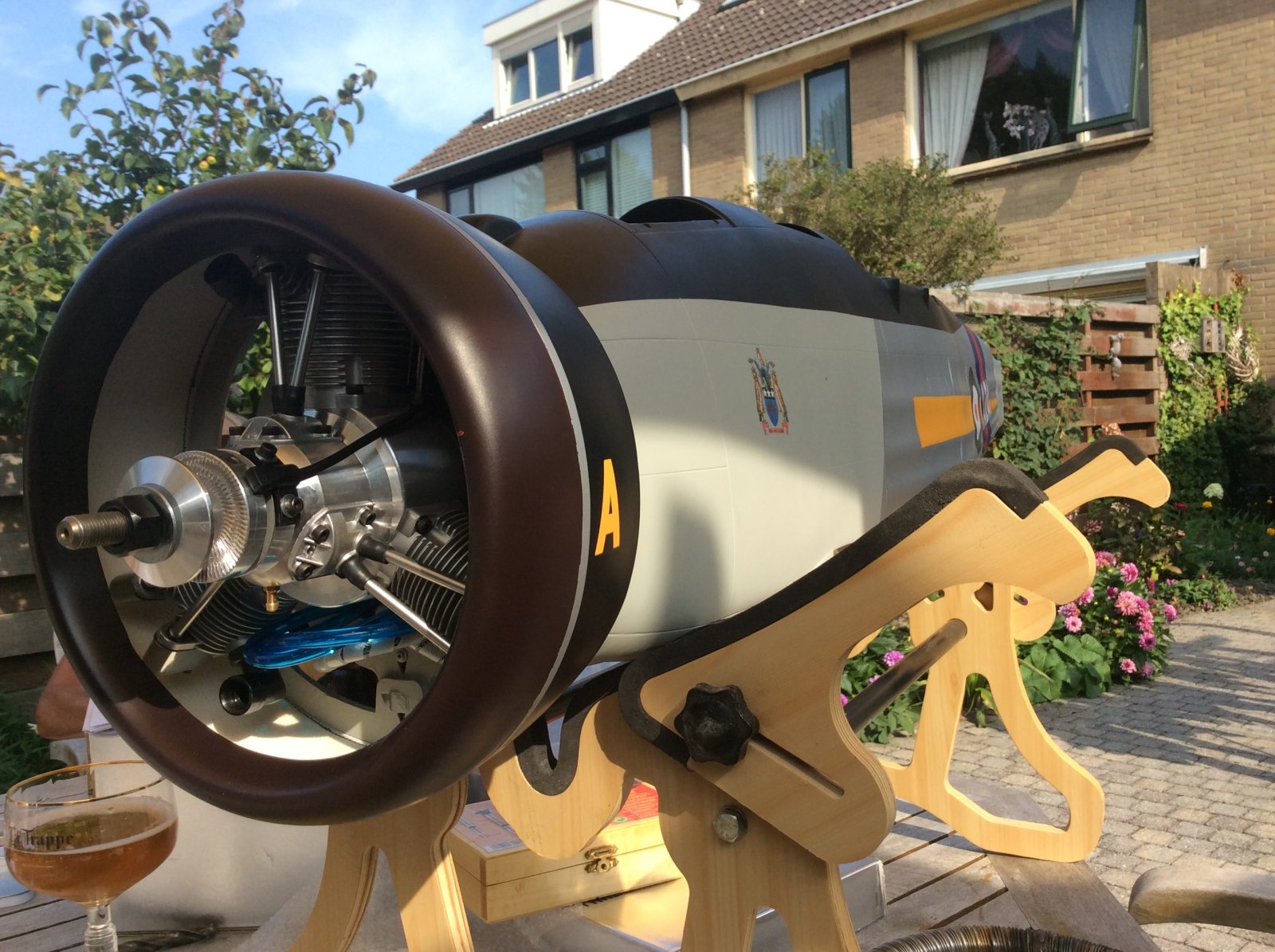

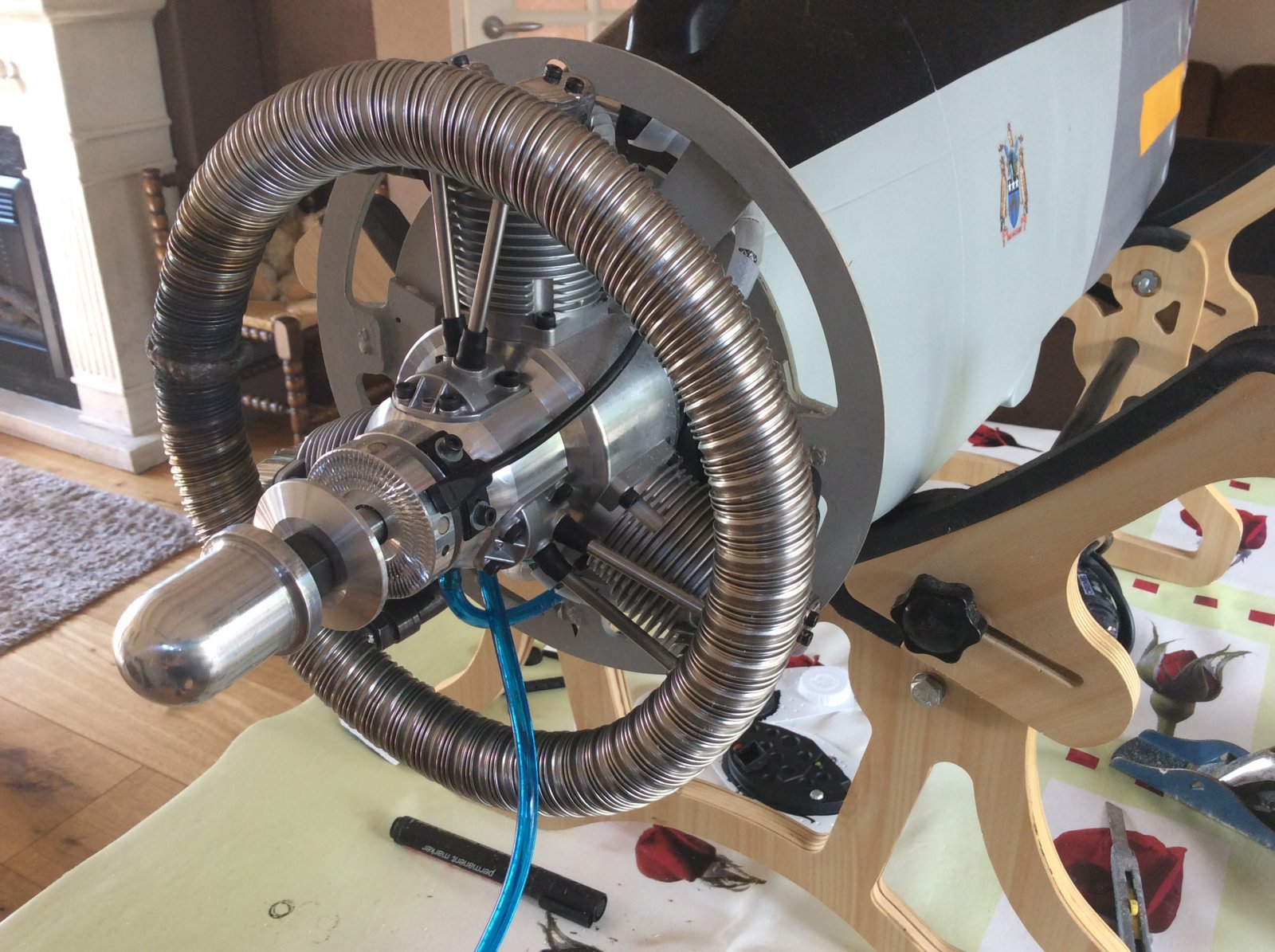

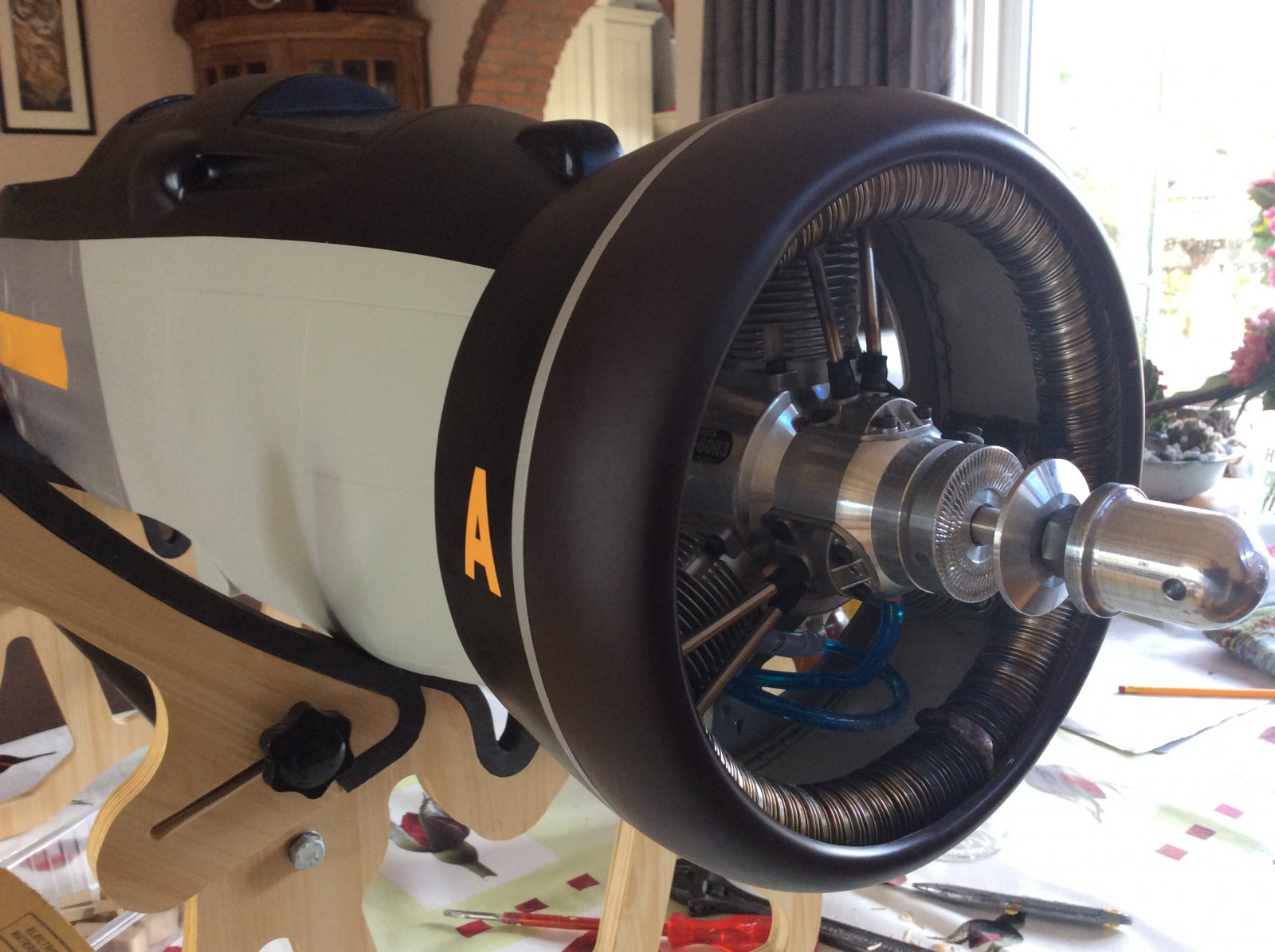

    IMG_0728.JPG Vandaag aan het stoeien geweest met een zelf gemaakte ringuitlaat, ik heb een stuk buigbaar rvs besteld en deze rondgebogen zodat hij net binnen de kap valt. Van de kap zelf kon nog 1 centimeter verwijderd worden zodat ik net genoeg ruimte kreeg voor de uitlaat. Ben zelf zeer tevreden met het resultaat, nu alleen nog een pijpje naar de achterzijde, weet alleen nog niet of hij aan de zijkant of onderkant komt.


    Bijgevoegde bestanden:

    HansH, Q Brand, AWB en 1 andere persoon vinden dit leuk.
  6. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

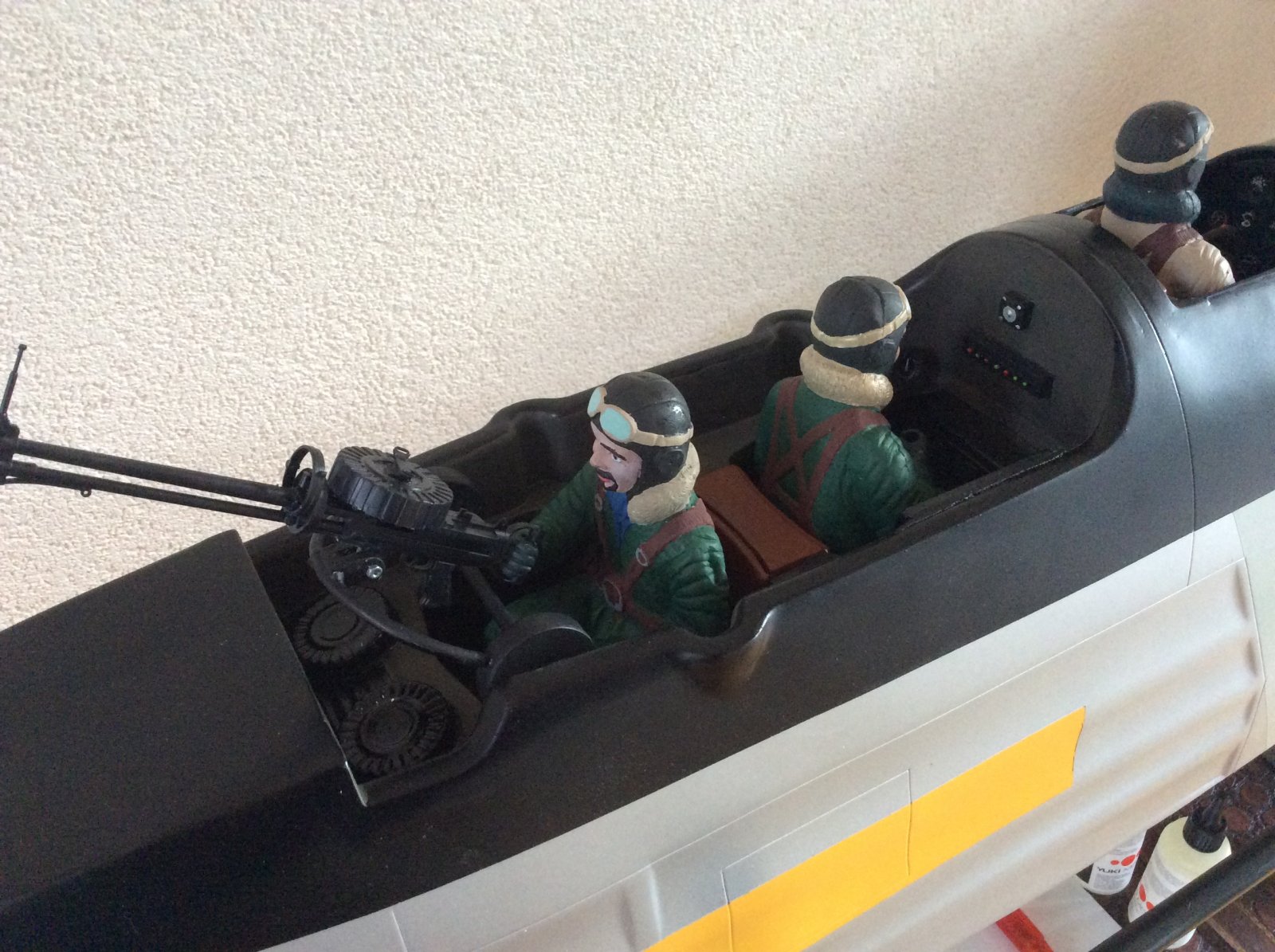

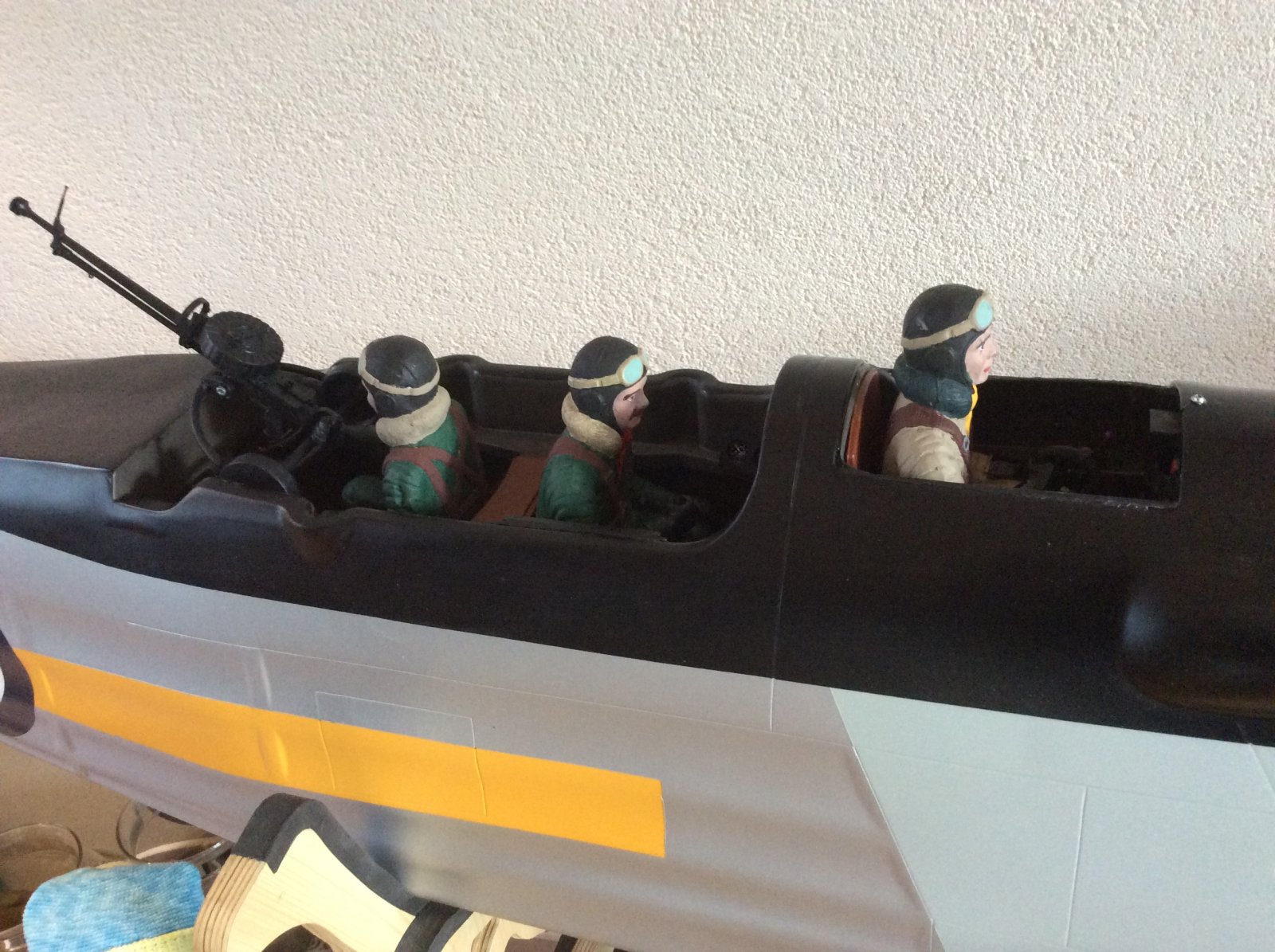

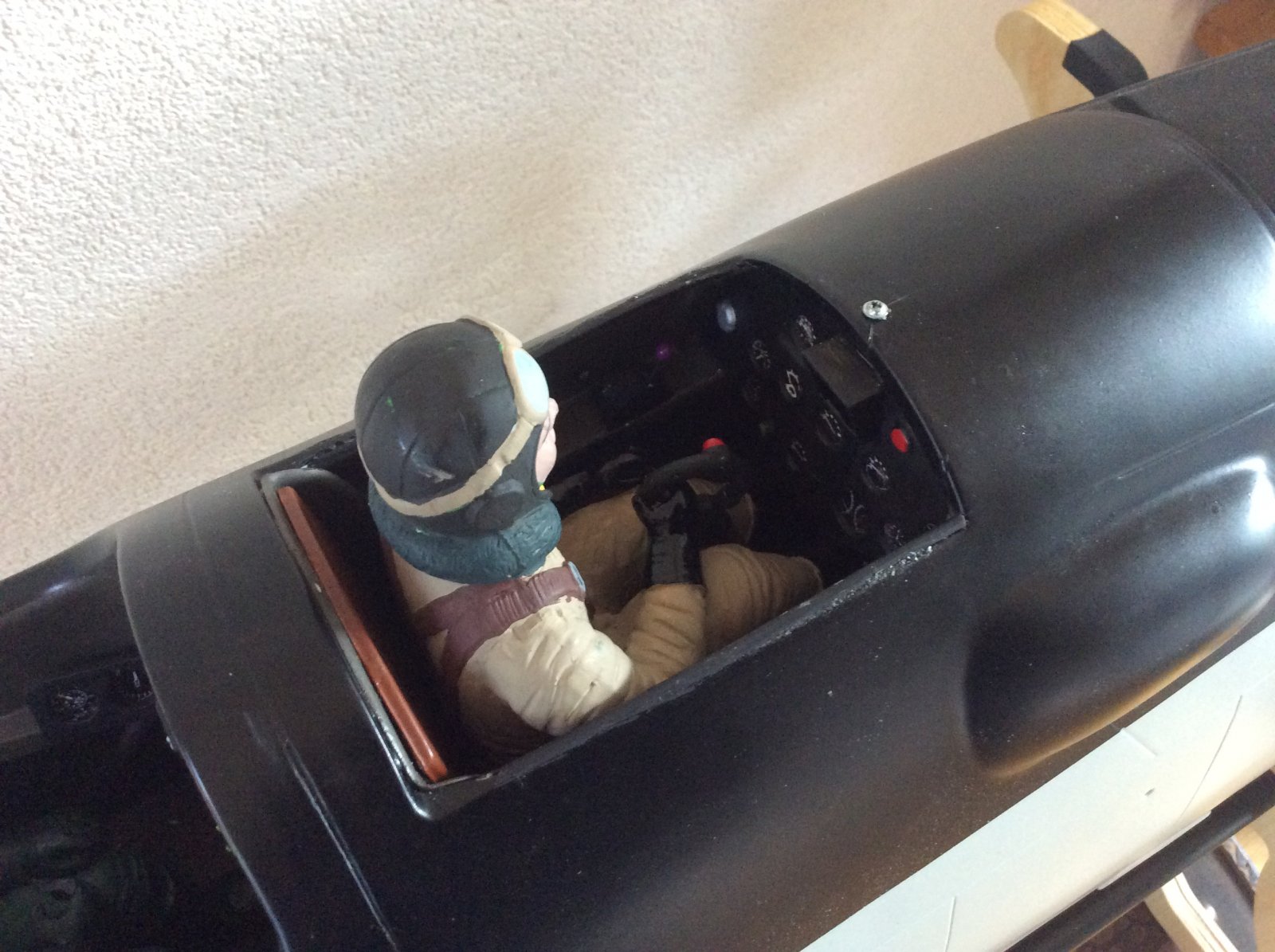

    IMG_0734.JPG Cockpit met crew.


    Bijgevoegde bestanden:

  7. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

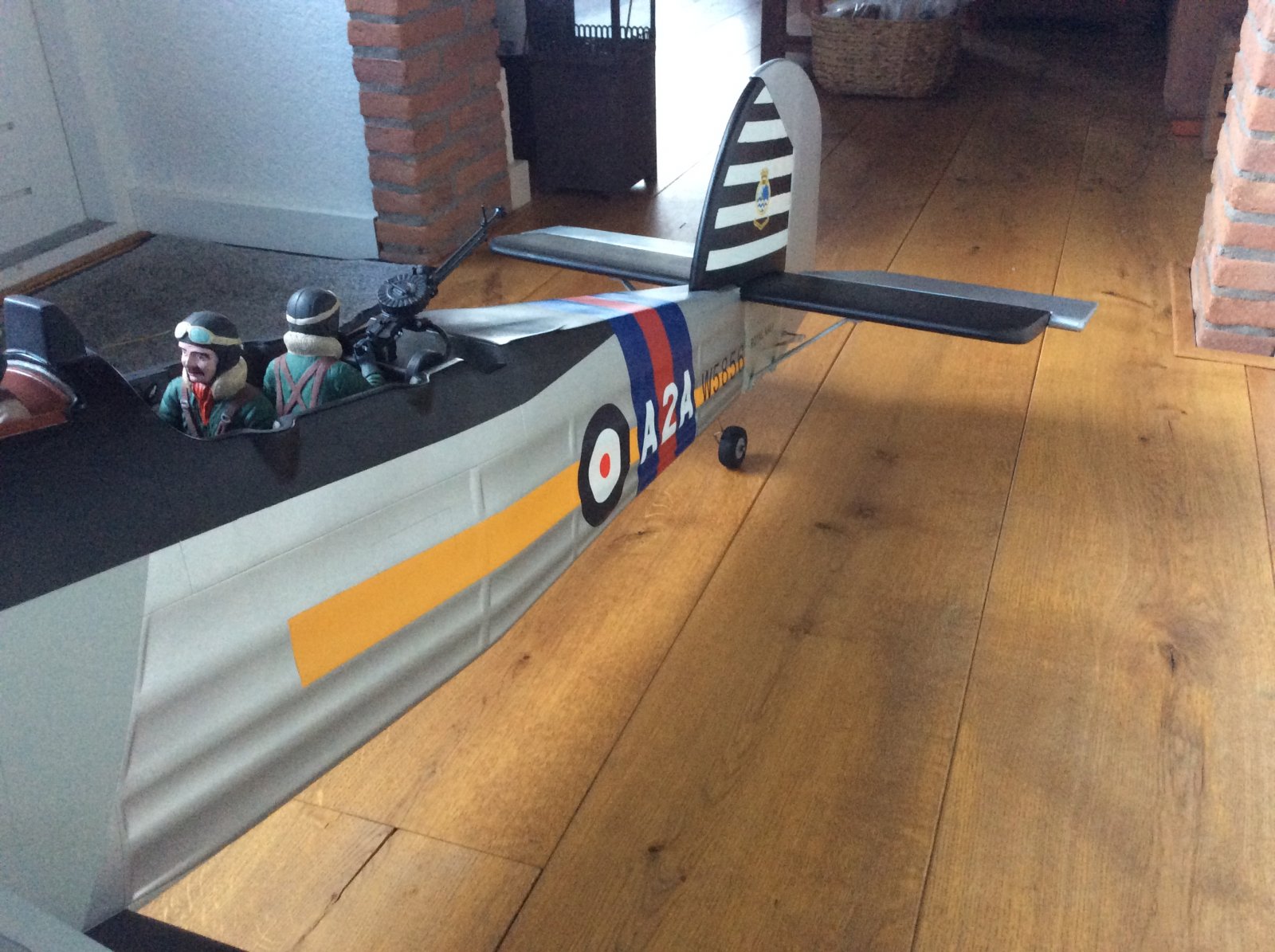

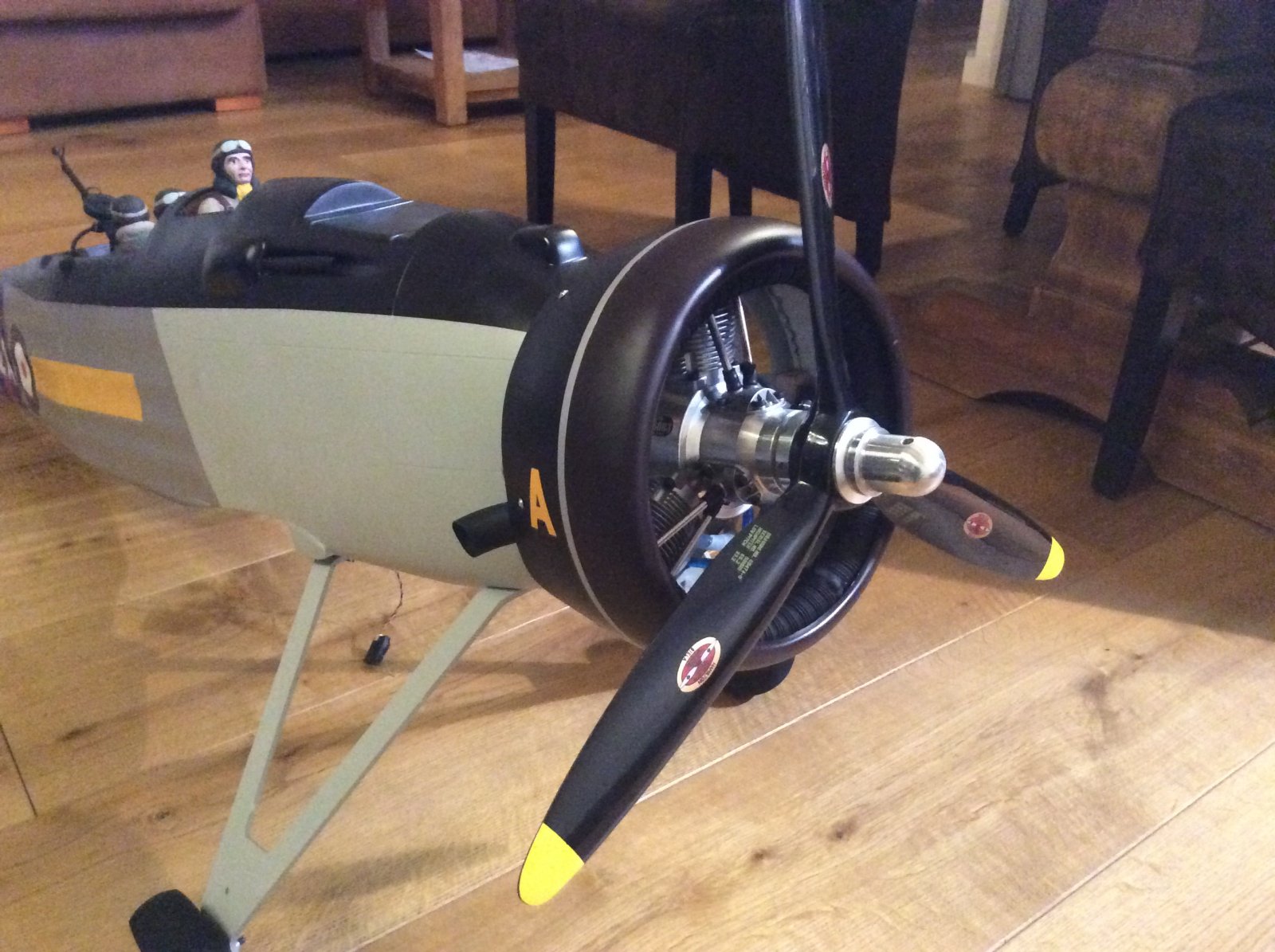

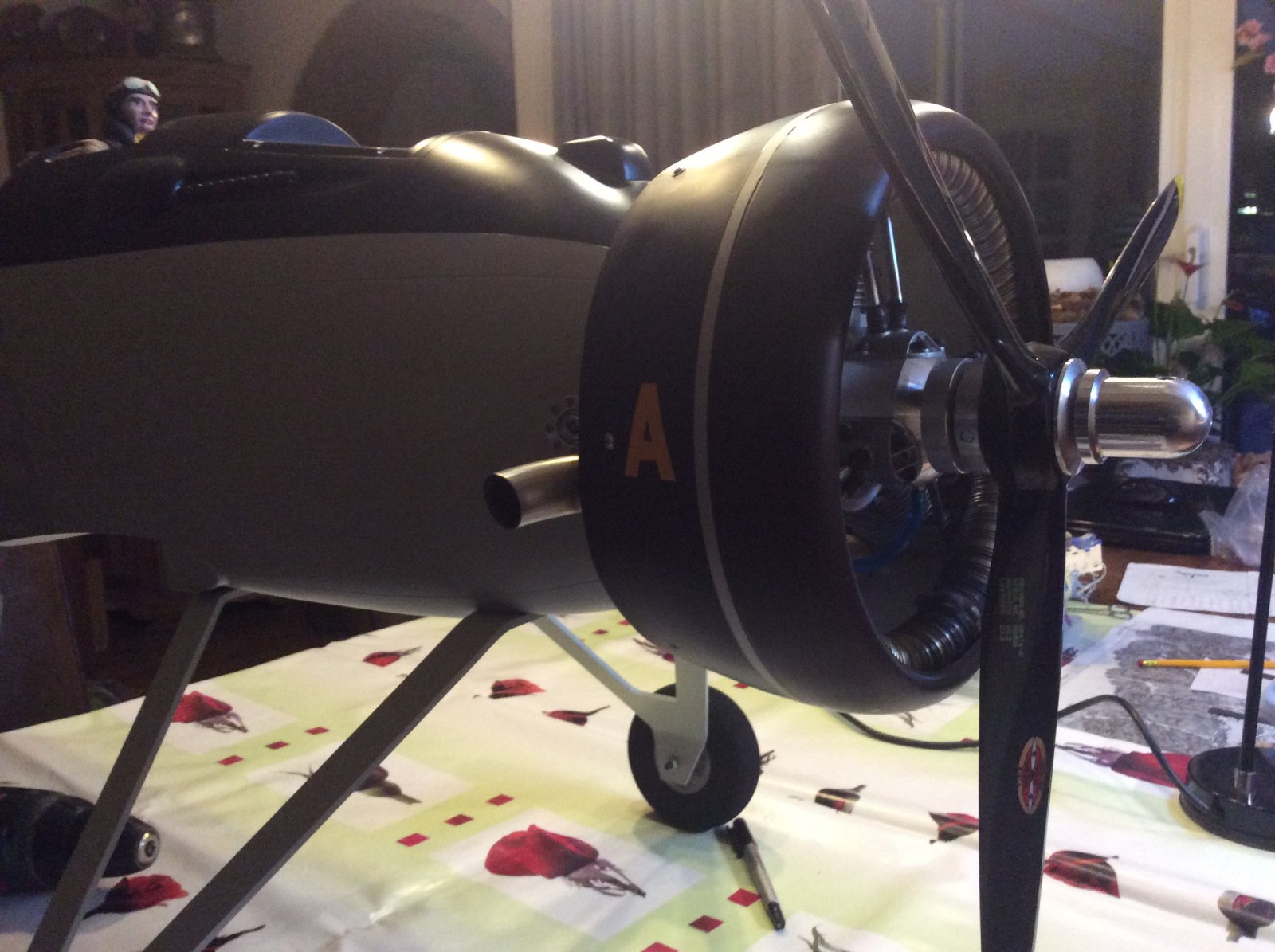

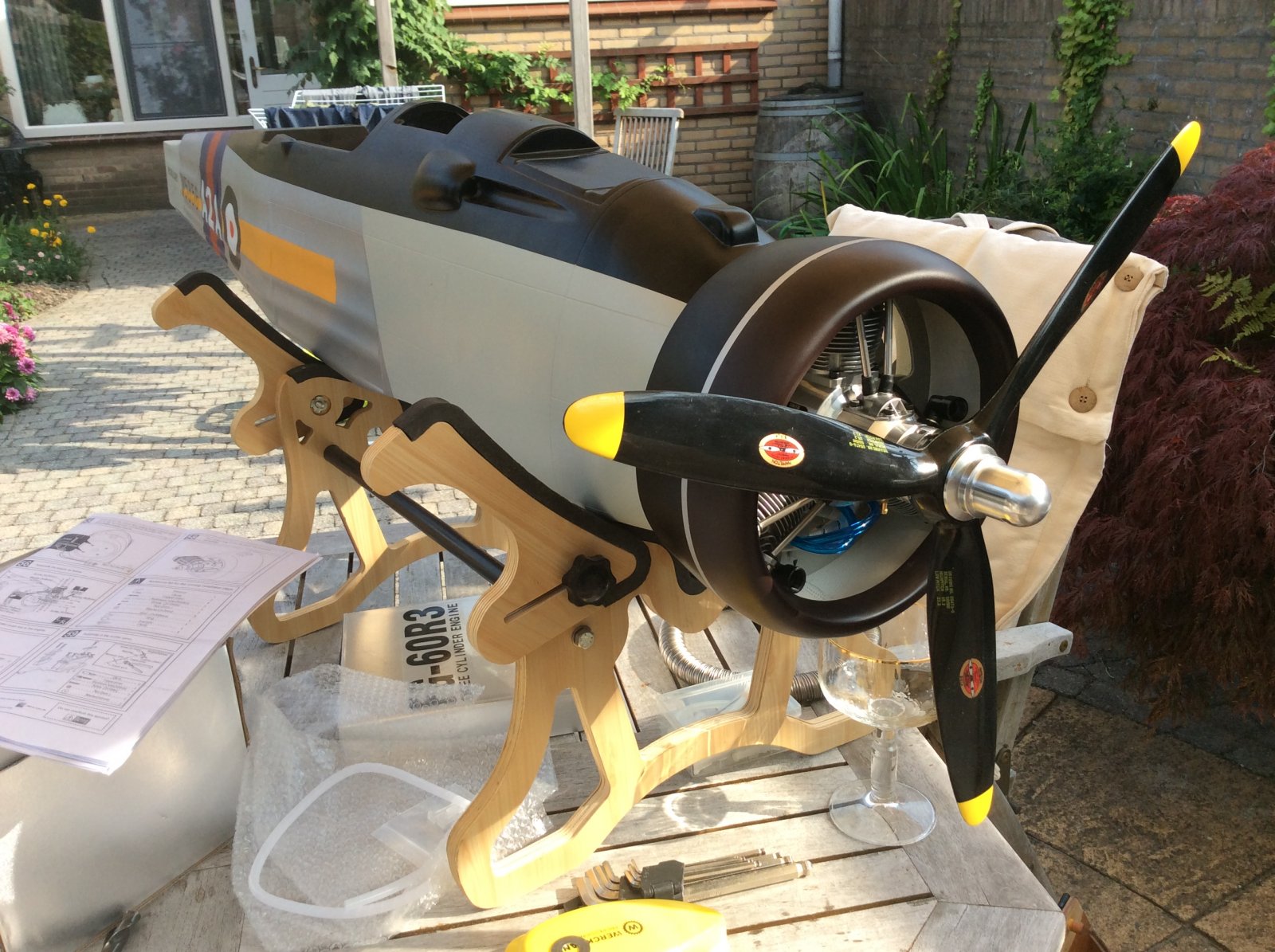

    Heb de uitlaat inmiddels af en gemonteerd, ben zelf zeer tevreden met het resultaat. Even getwijfeld of ik de uitlaat zwart moest maken maar ziet er war mij betreft goed uit.


    Bijgevoegde bestanden:

    MicropropSport vindt dit leuk.
  8. bastiaandj

    bastiaandj

    Lid geworden:
    1 okt 2004
    Berichten:
    284
    Locatie:
    Nieuwe Tonge
    Wordt een mooie kist hoor. Ben benieuwd.

  9. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Wat een wondermooie snoet met die motor, prop en spinner. Machtig mooi :)
    Ook altijd een zwak gehad voor de Swordfish, die kist hééft gewoon iets speciaals :)

    Net zoals ik gewoon al jaaaren verliefd ben op de Gloster Gladiator. Het deed me echt iets om die te zien in Duxford...

    Laatst bewerkt: 10 okt 2017
  10. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam
    Dat is zeker ook een mooi model, heeft Ramses ook gebouwd zag ik op het forum. http://www.modelbouwforum.nl/threads/gloster-gladiator-mk-i-⇨-l8011-80-sqn-flt-lt-pattle.122022/

  11. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

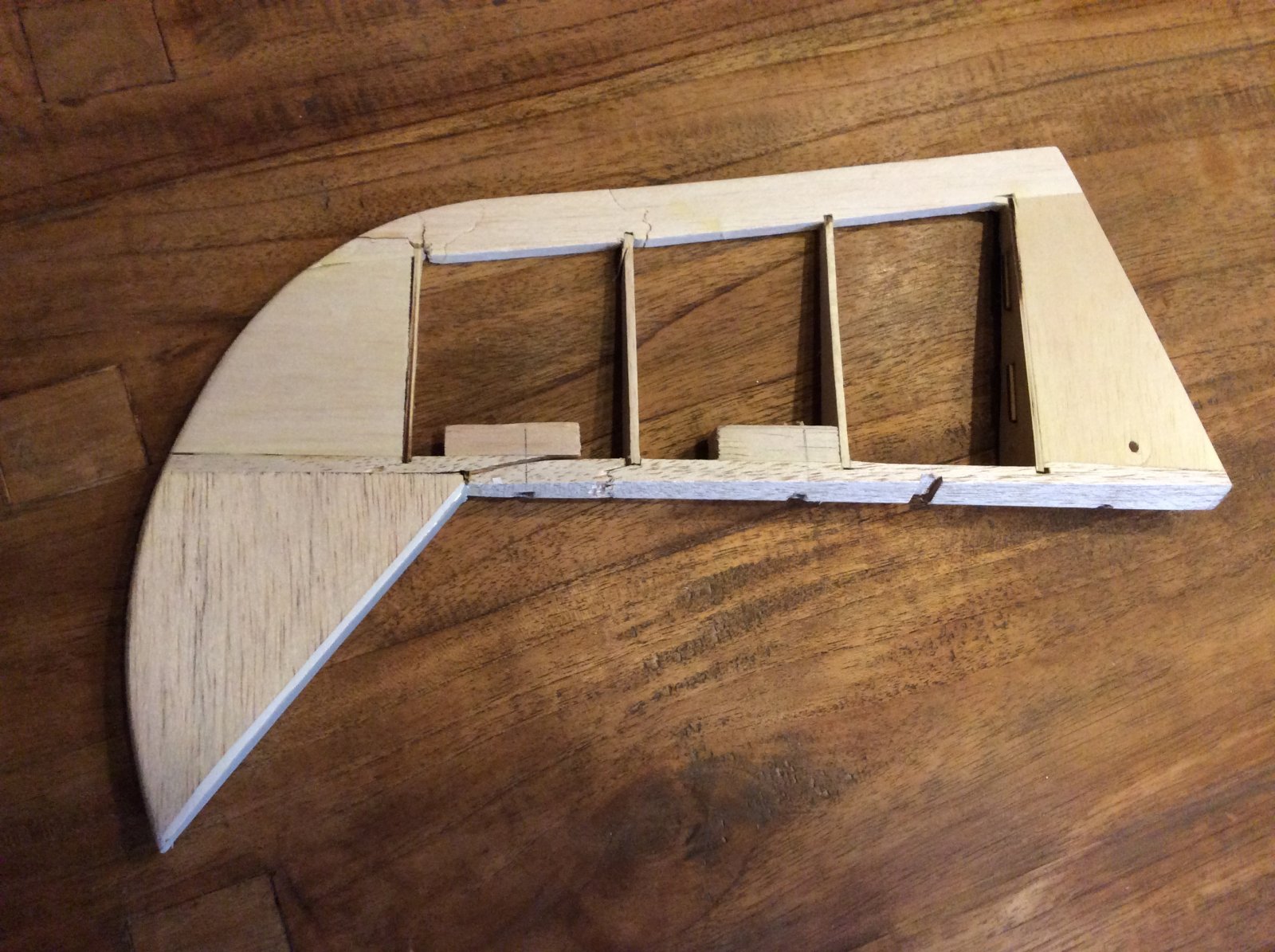

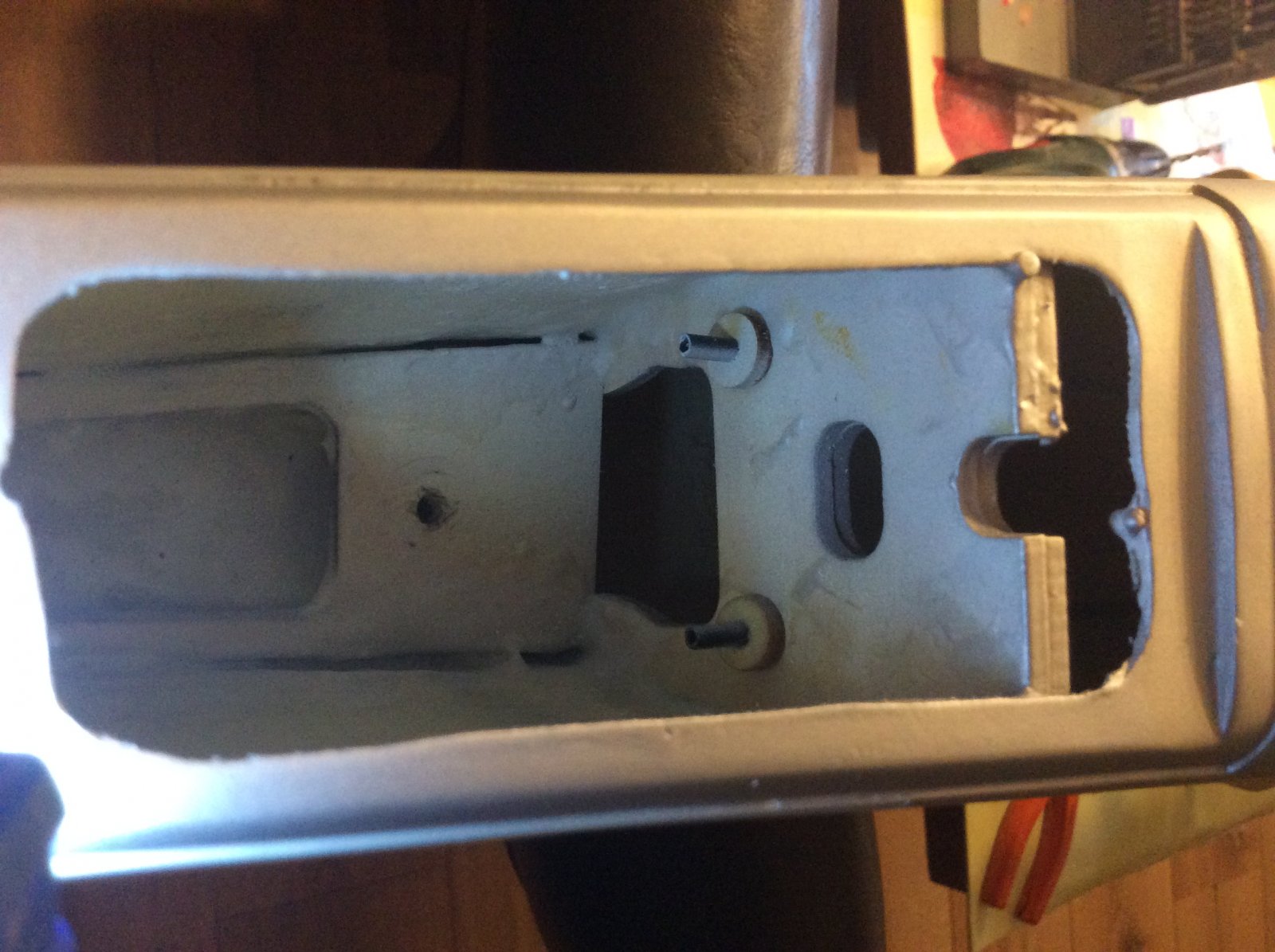

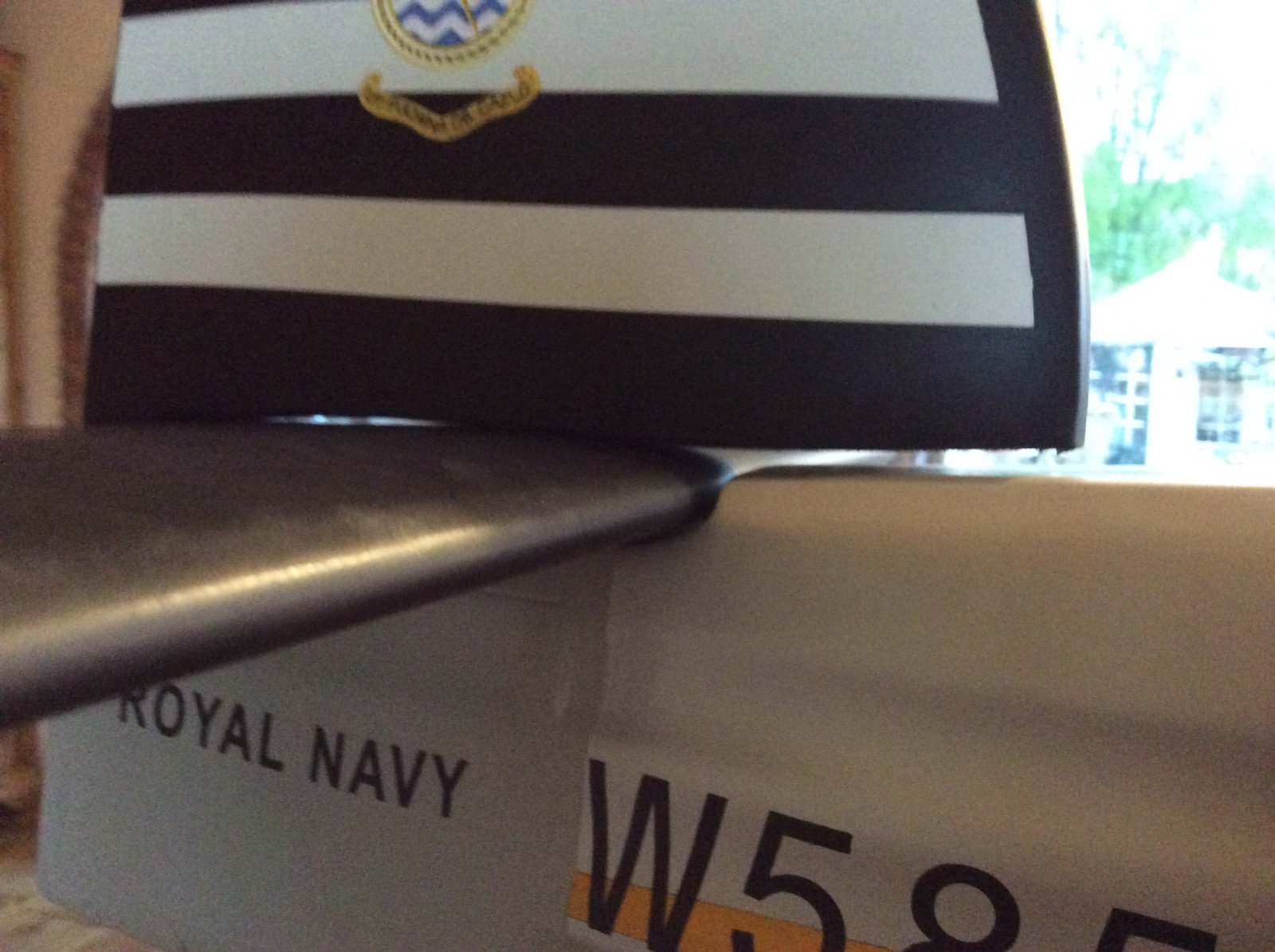

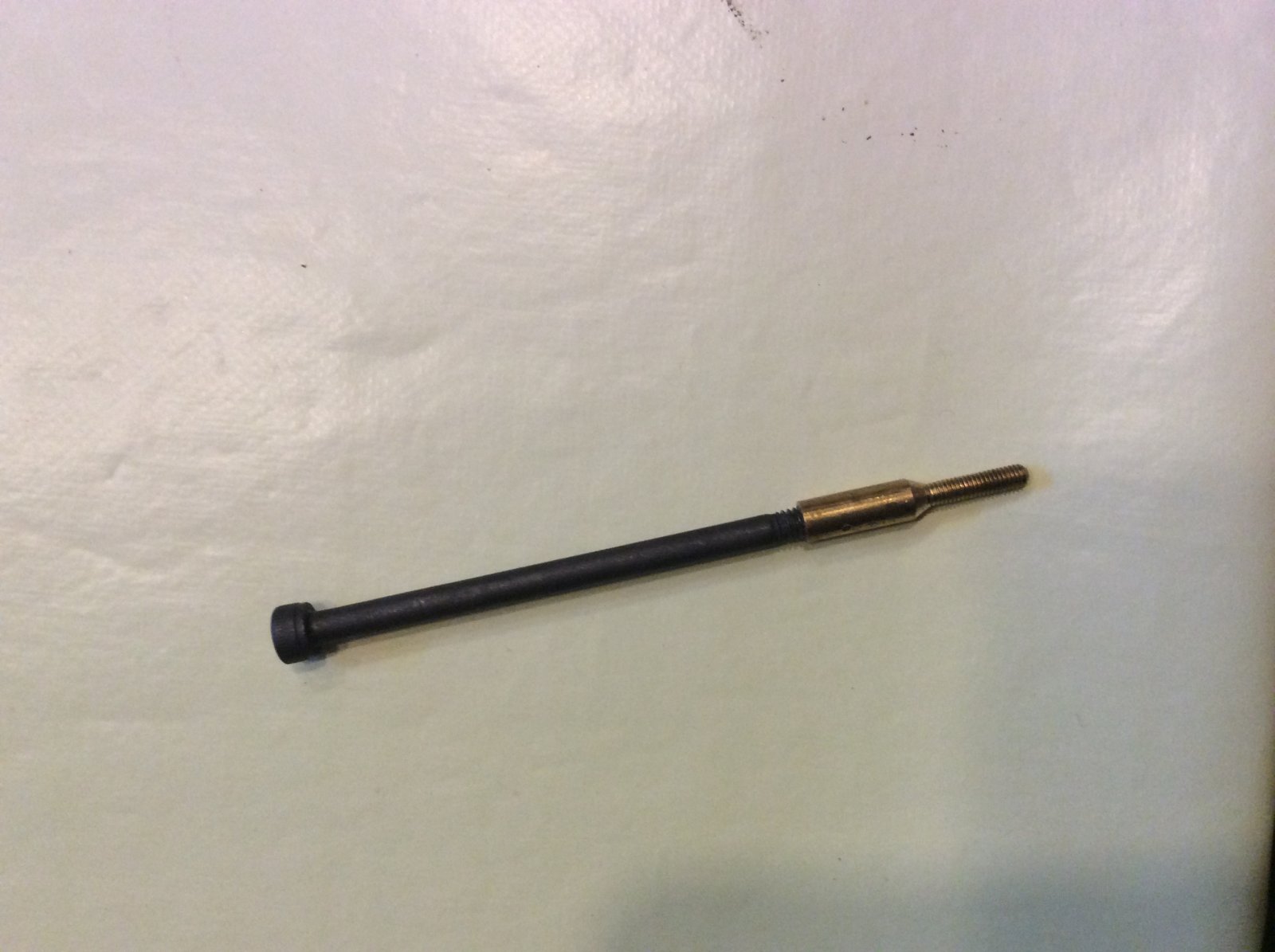

    Bezig geweest met de staart en stabilo, in het staartstuk zouden m4 moeren verwerkt zitten volgens beschrijving, dit is echter m3 en de benodigde bouten bij geleverd zijn m4, moest dus aangepast worden.

    Op zich verder geen probleem, vervolgens gaan speuren in de doos naar de benodigde hardware om de rudder te installeren, niet gevonden, zo blijkt weer eens een ESM arf is bijna nooit compleet. Gelukkig heb ik er meer gebouwd en zit er ook soms dubbel bij gevoegd, zodoende kon ik toch verder.

    Het staartwiel leek me zo niet te kunnen functioneren wat wel volgens plan is, heb ik opgevuld met 6 mm triplex om zodoende toch wat meer speling te hebben.


    Bijgevoegde bestanden:

  12. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

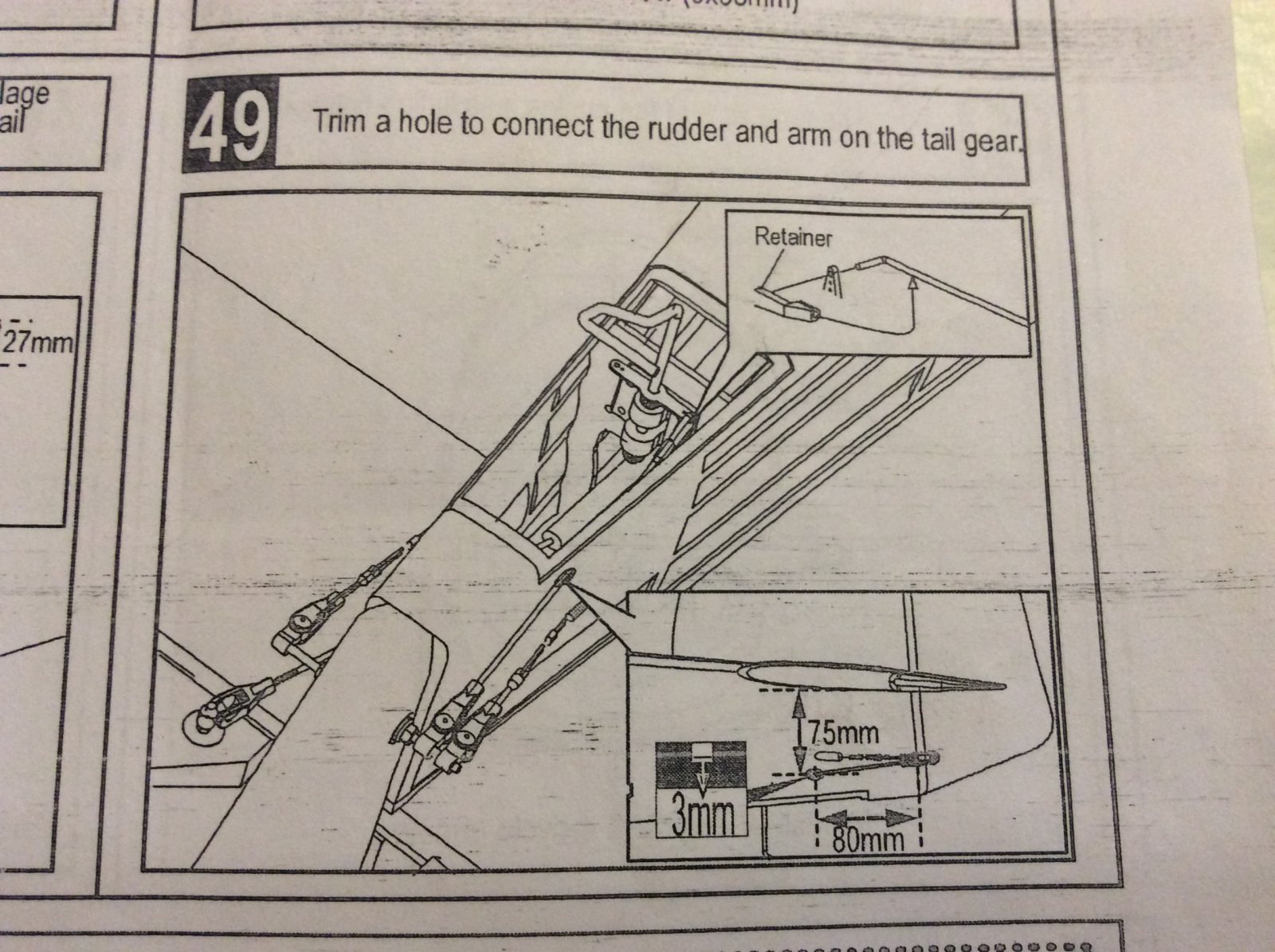

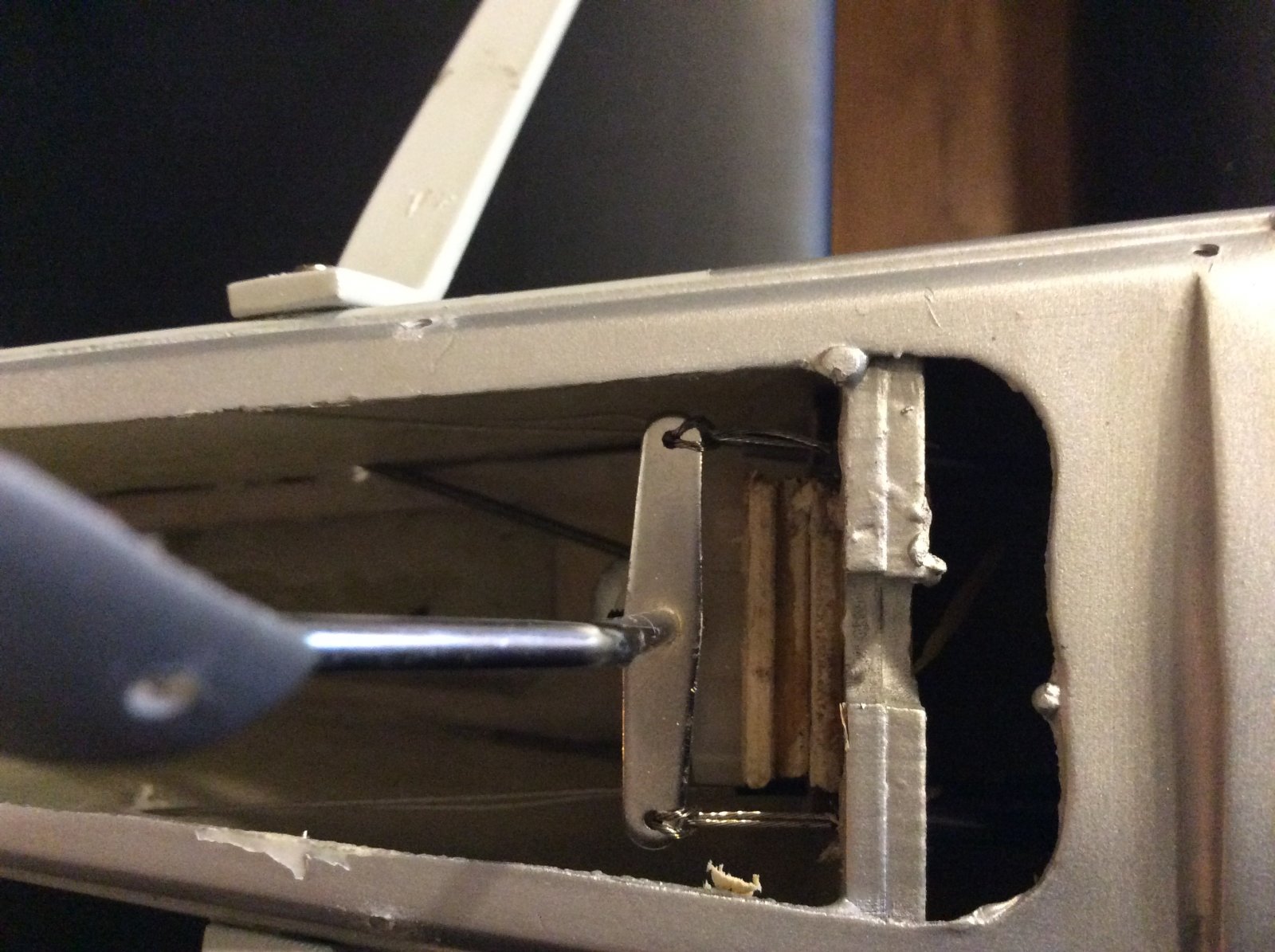

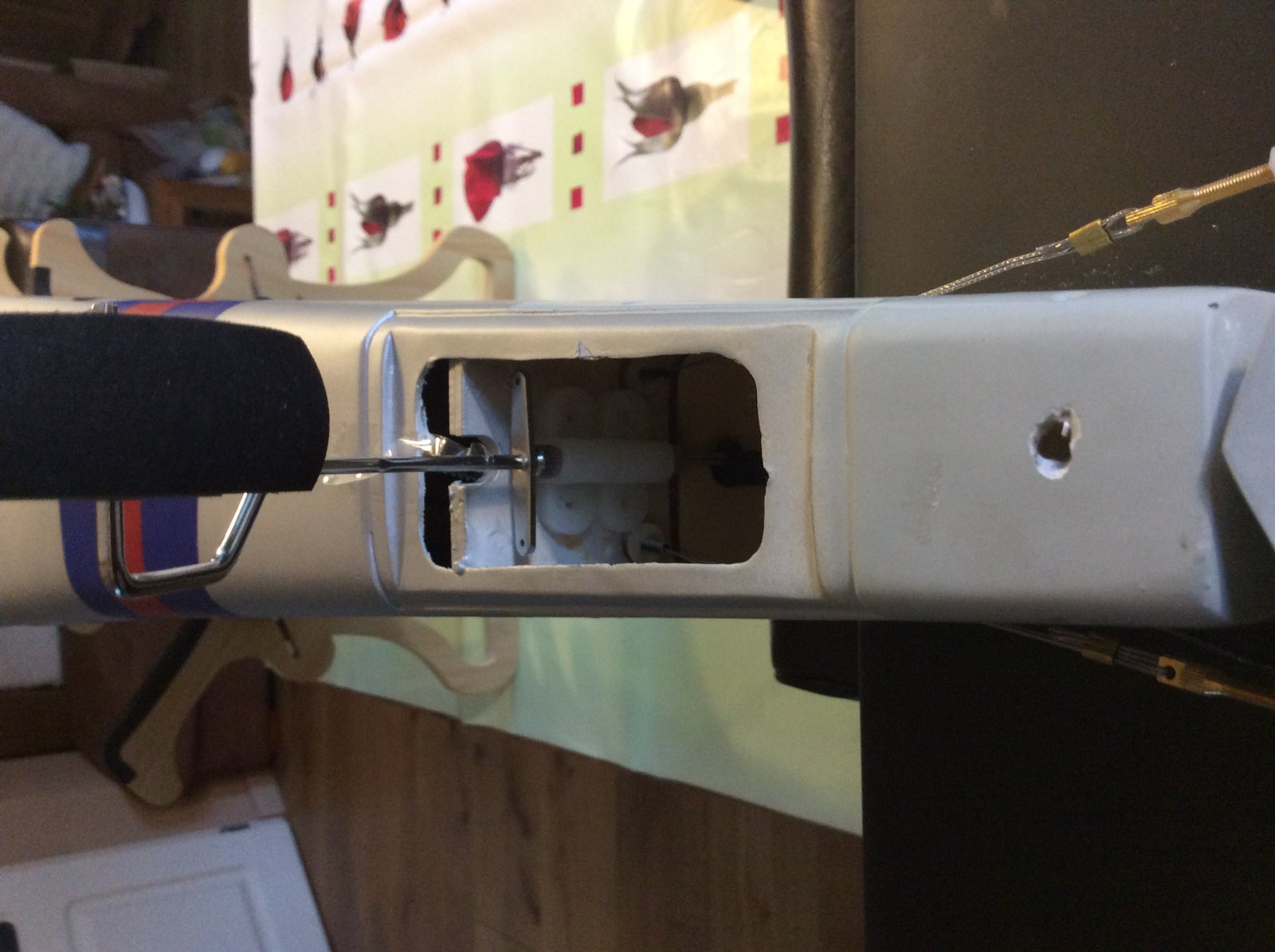

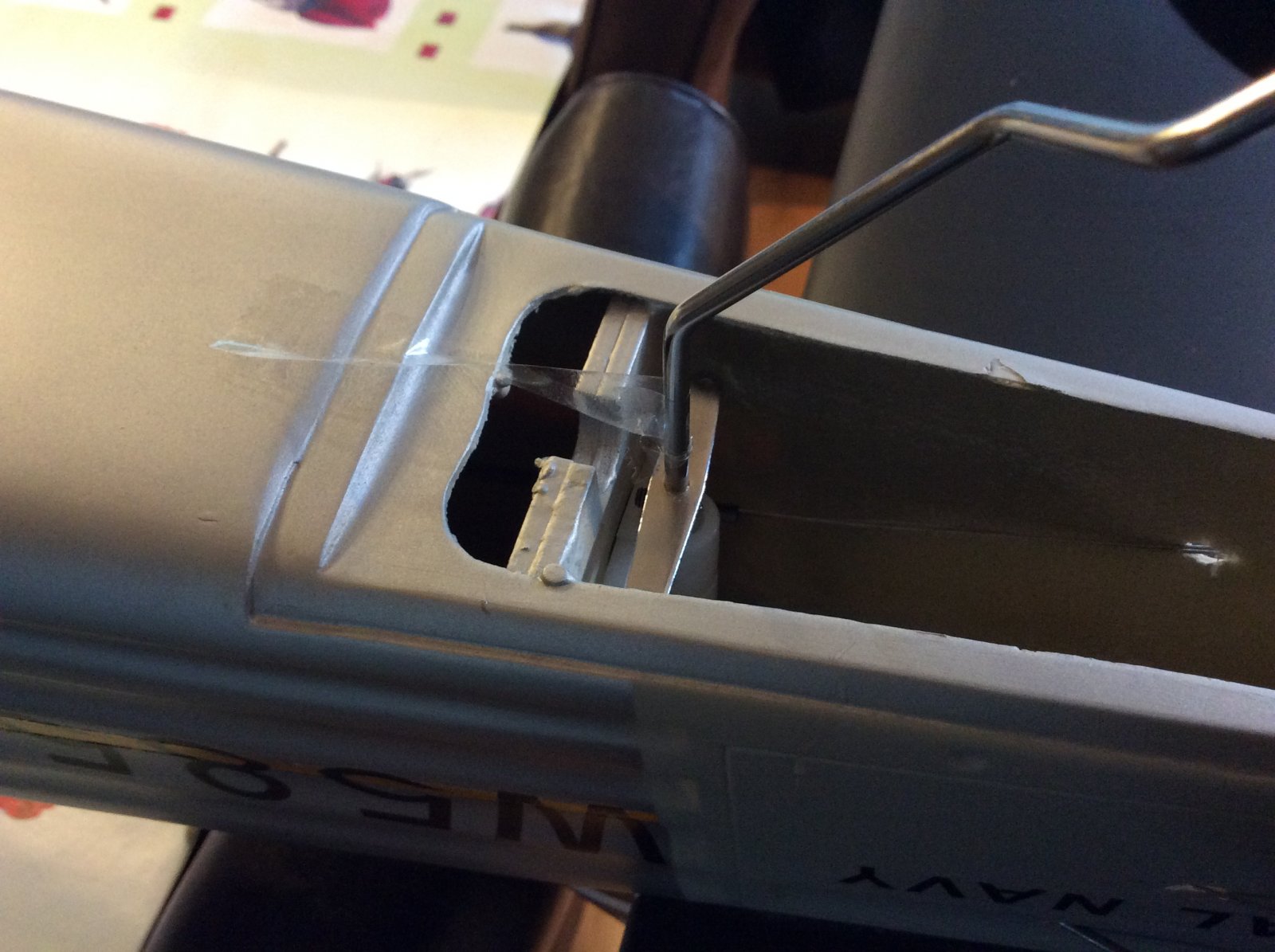

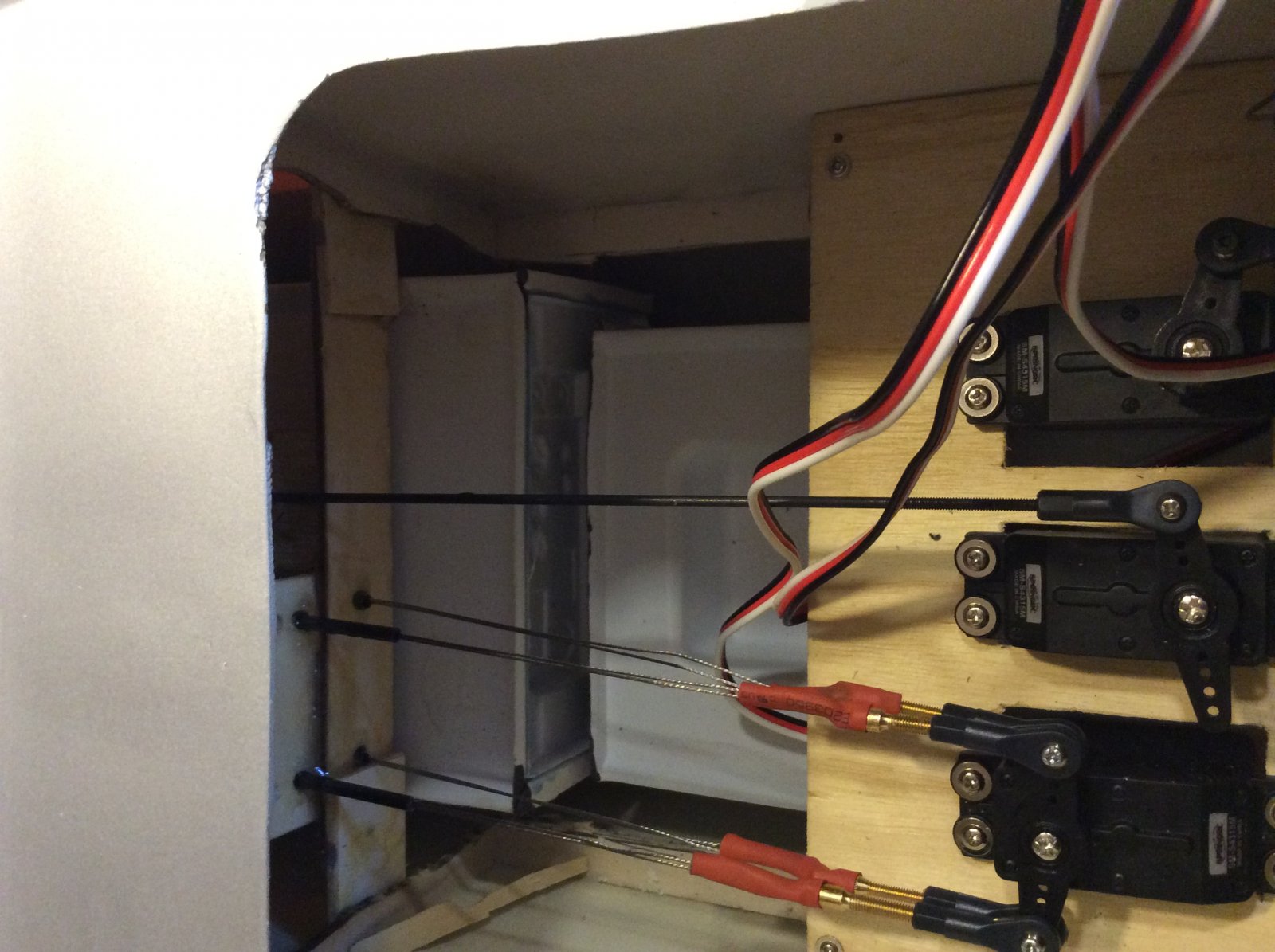

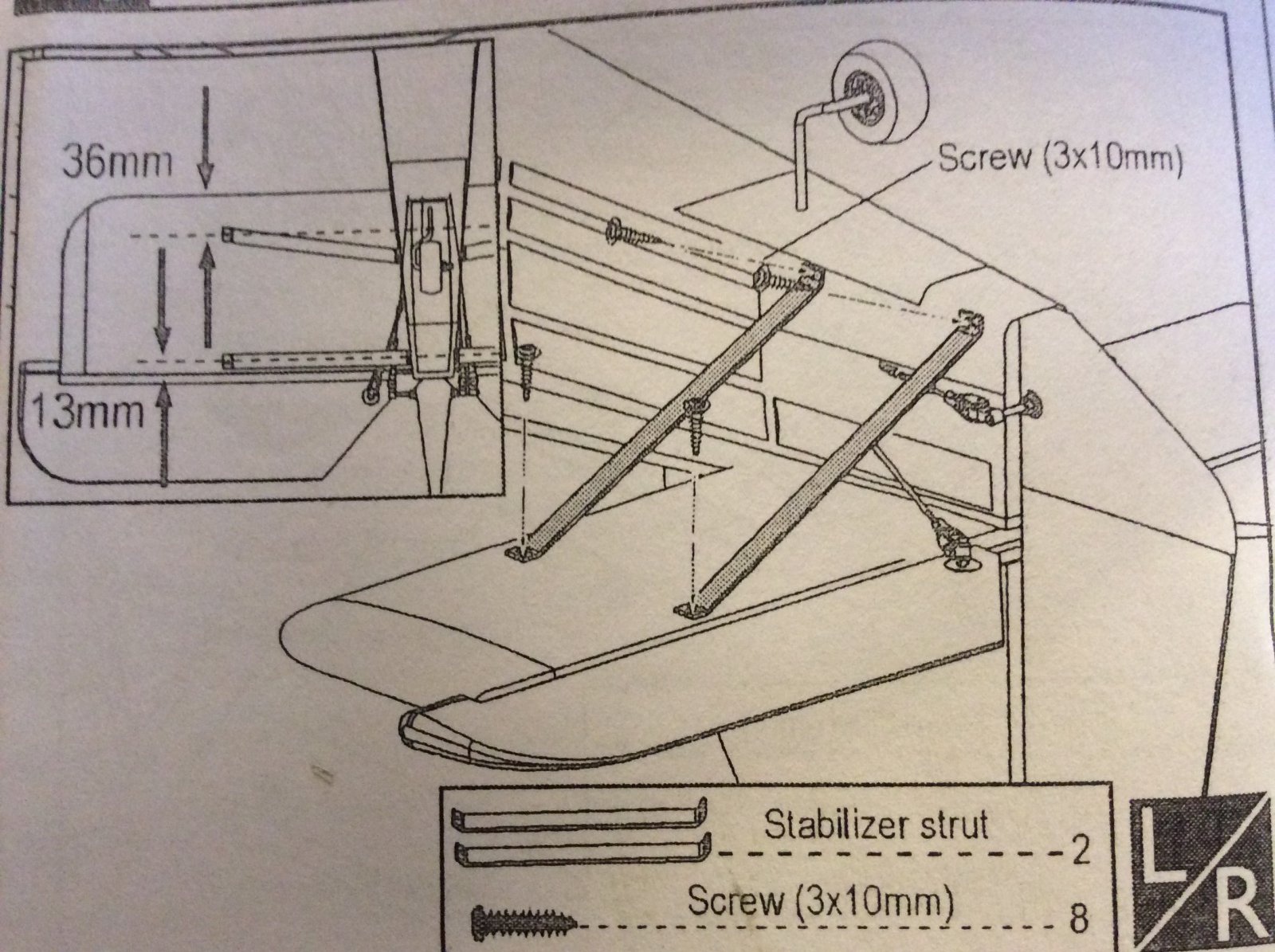

    Staartwiel pull pull gemonteerd, in tegenstelling tot wat in de beschrijving staat ( zie afbeelding). E615770A-D25A-48D7-93EB-6D7DA6628BA1.jpeg

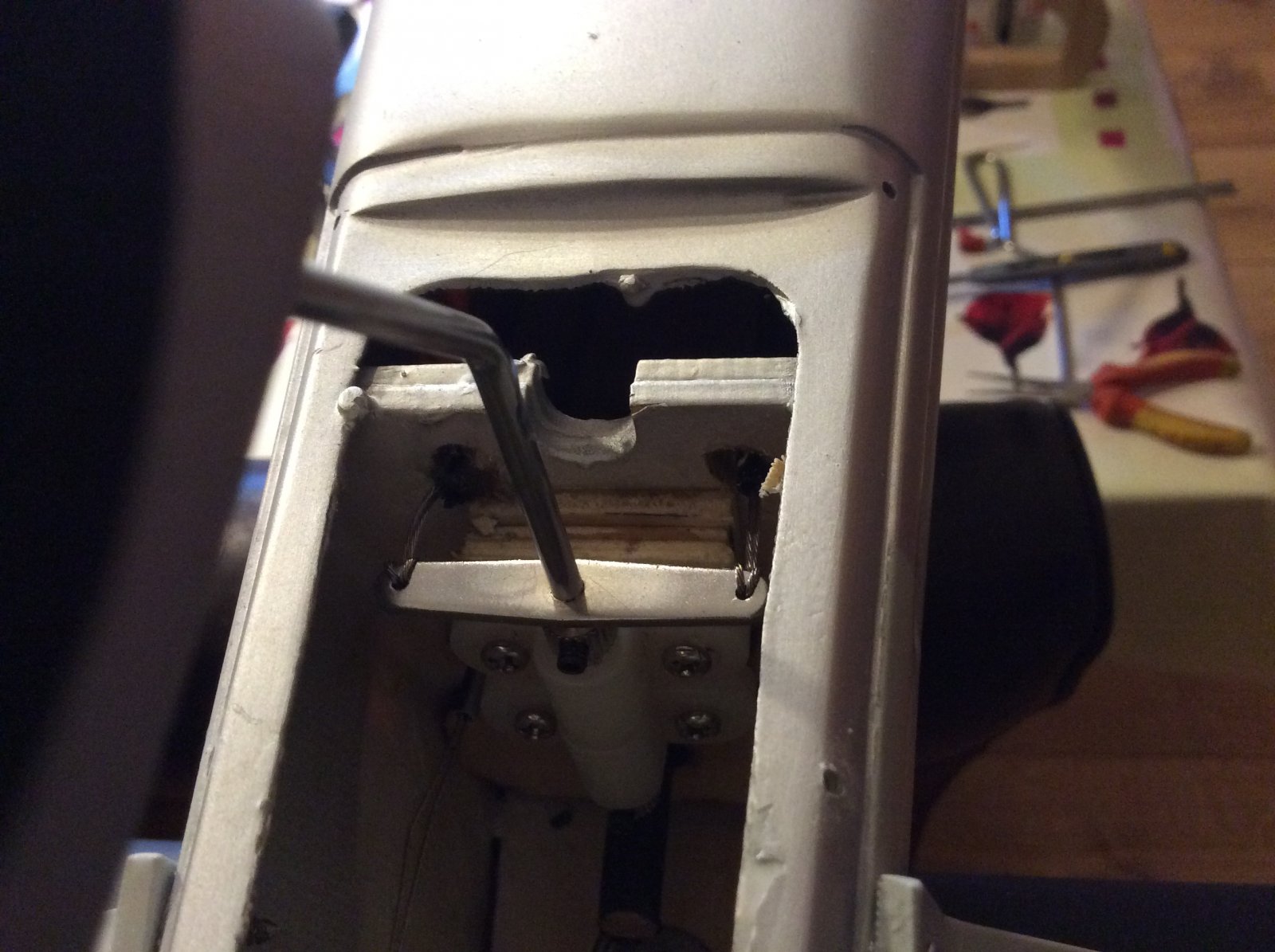

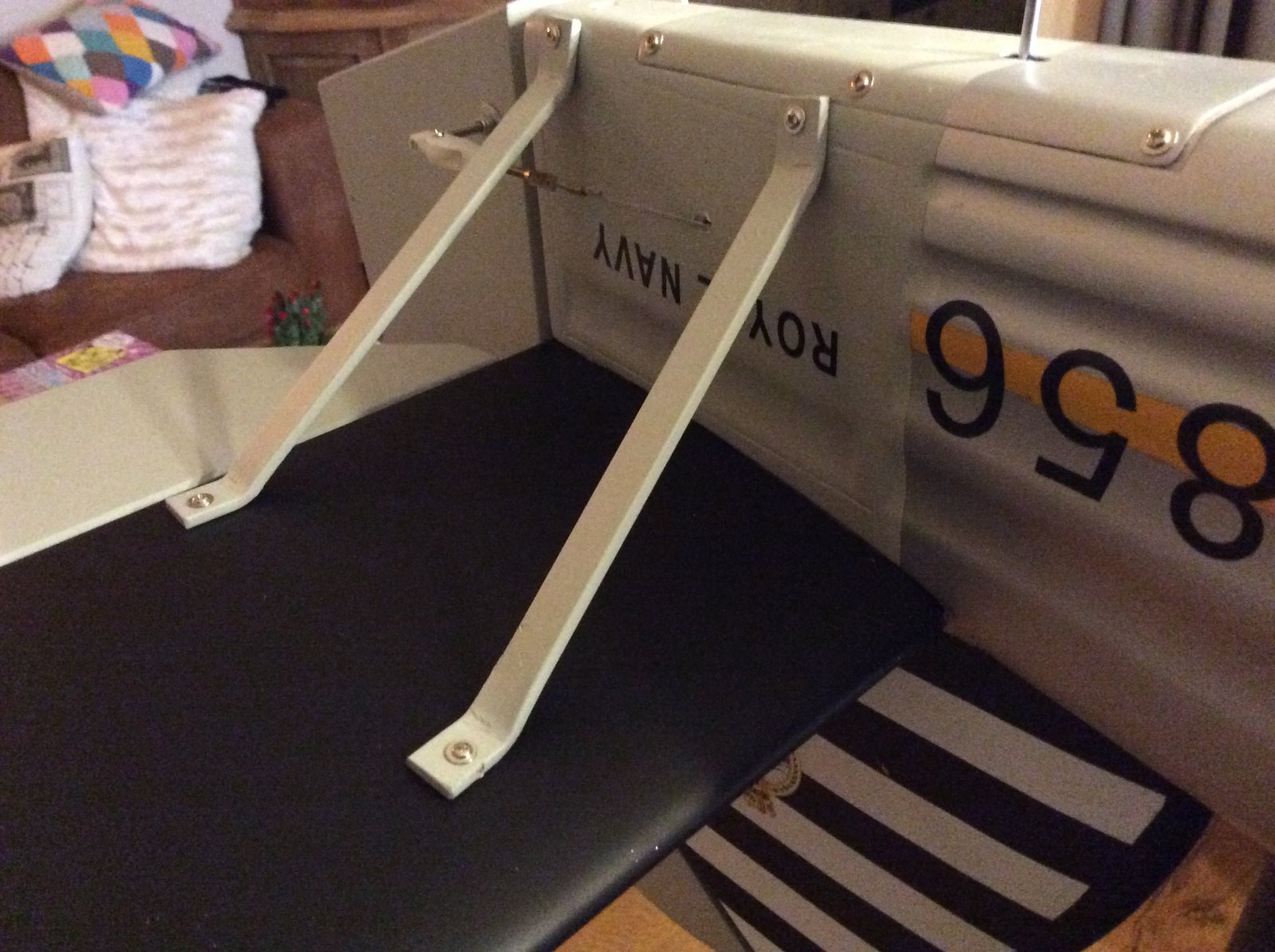

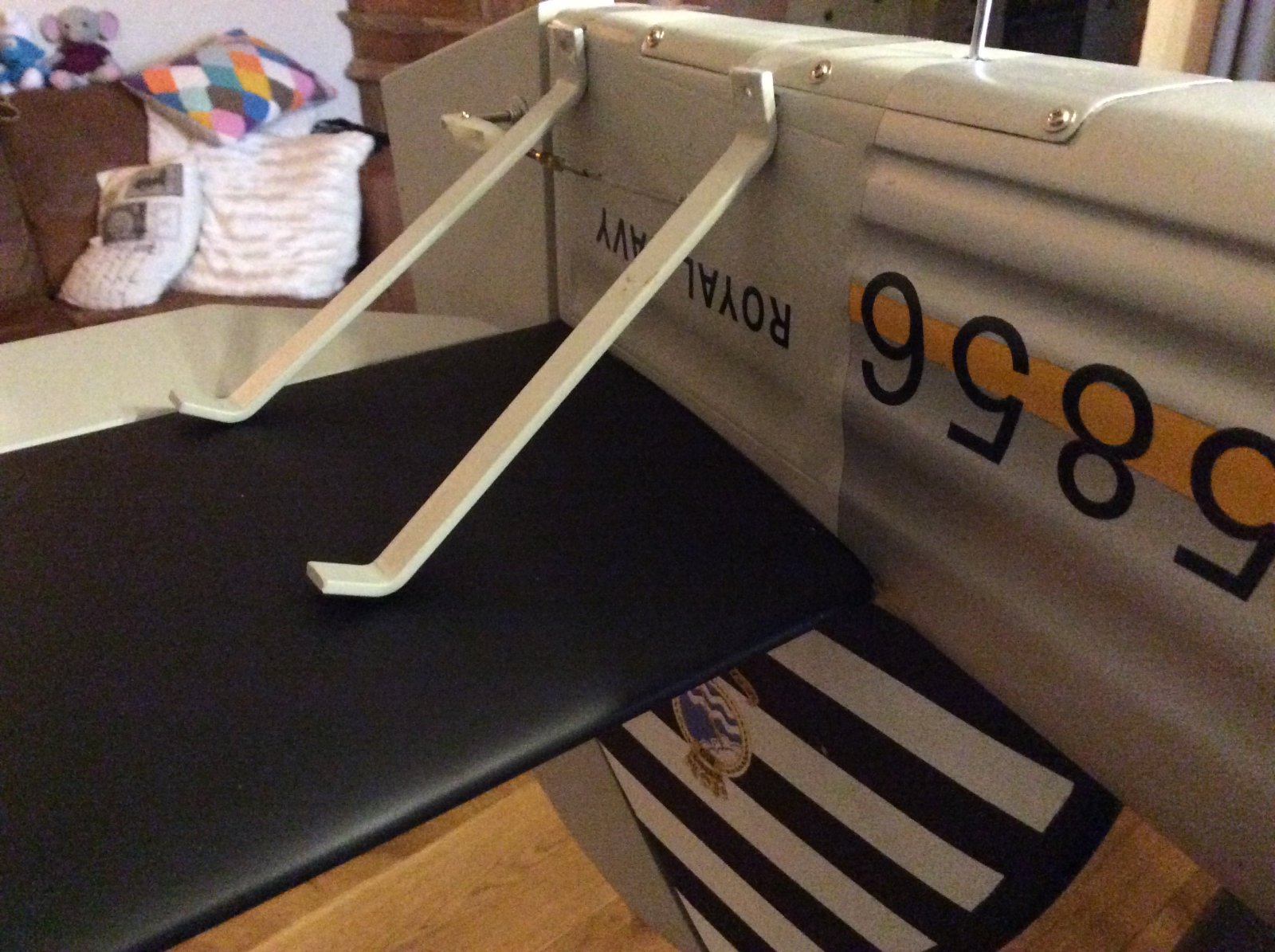

    Ook de beugels onder de stabilo gemonteerd, wederom een verrassing van ESM ( zie foto), AC8C33FF-65AE-468E-98B8-0025B4E6DFC3.jpeg
    weet ik ook wel dat het een bouwmodel is maar je hebt veel fantasie nodig om e.e.a. passend te maken.


    Bijgevoegde bestanden:

  13. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

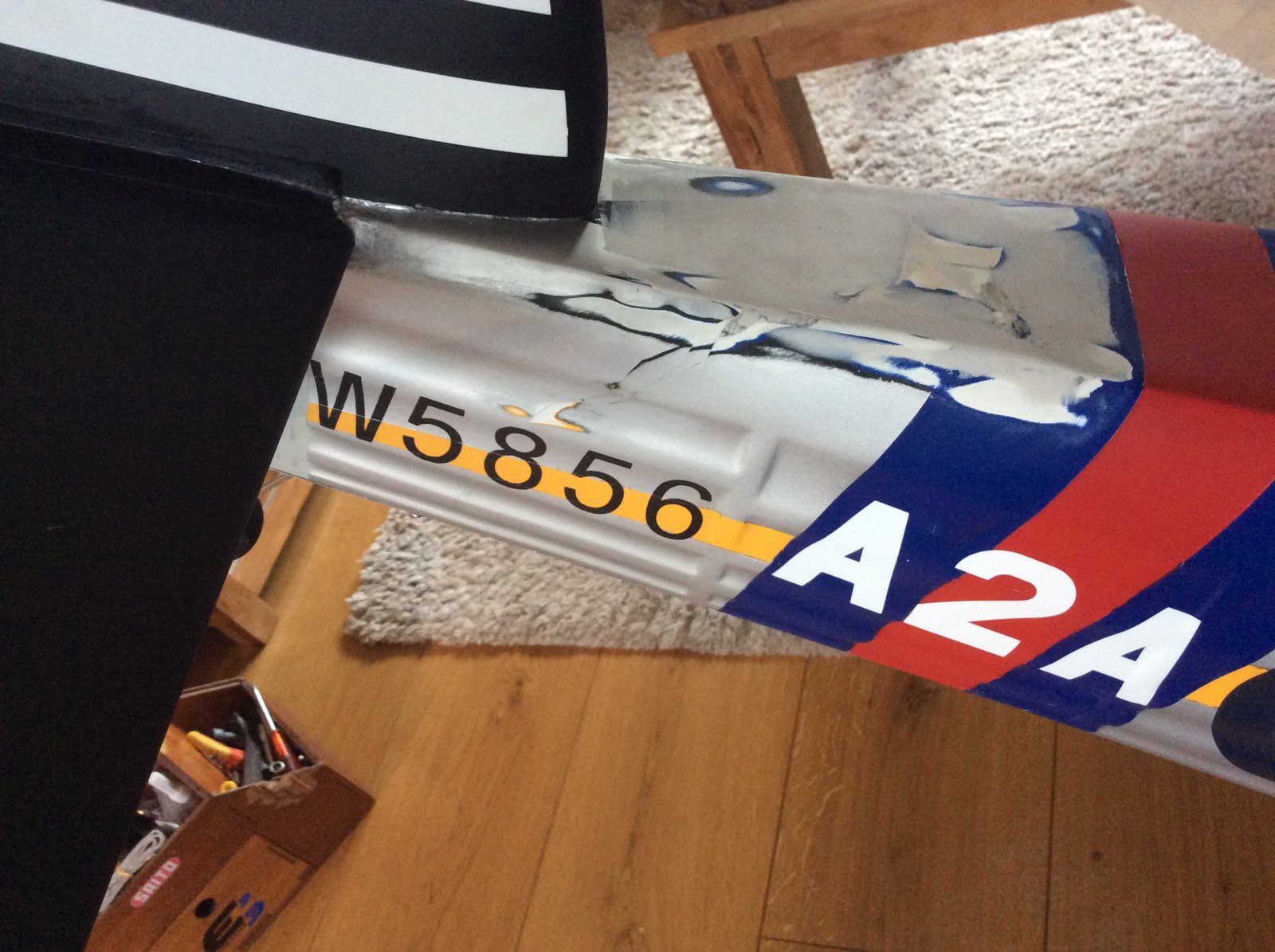

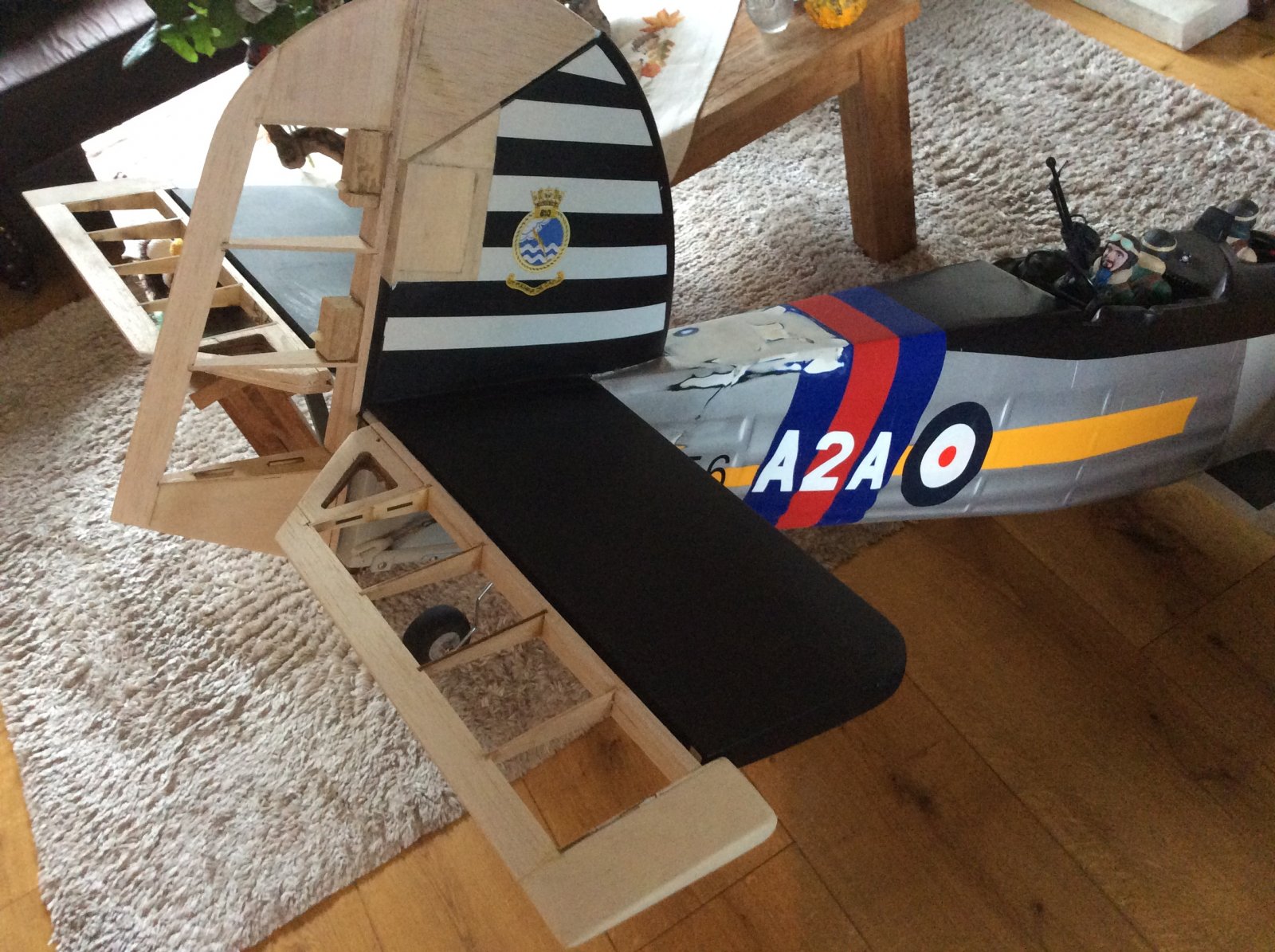

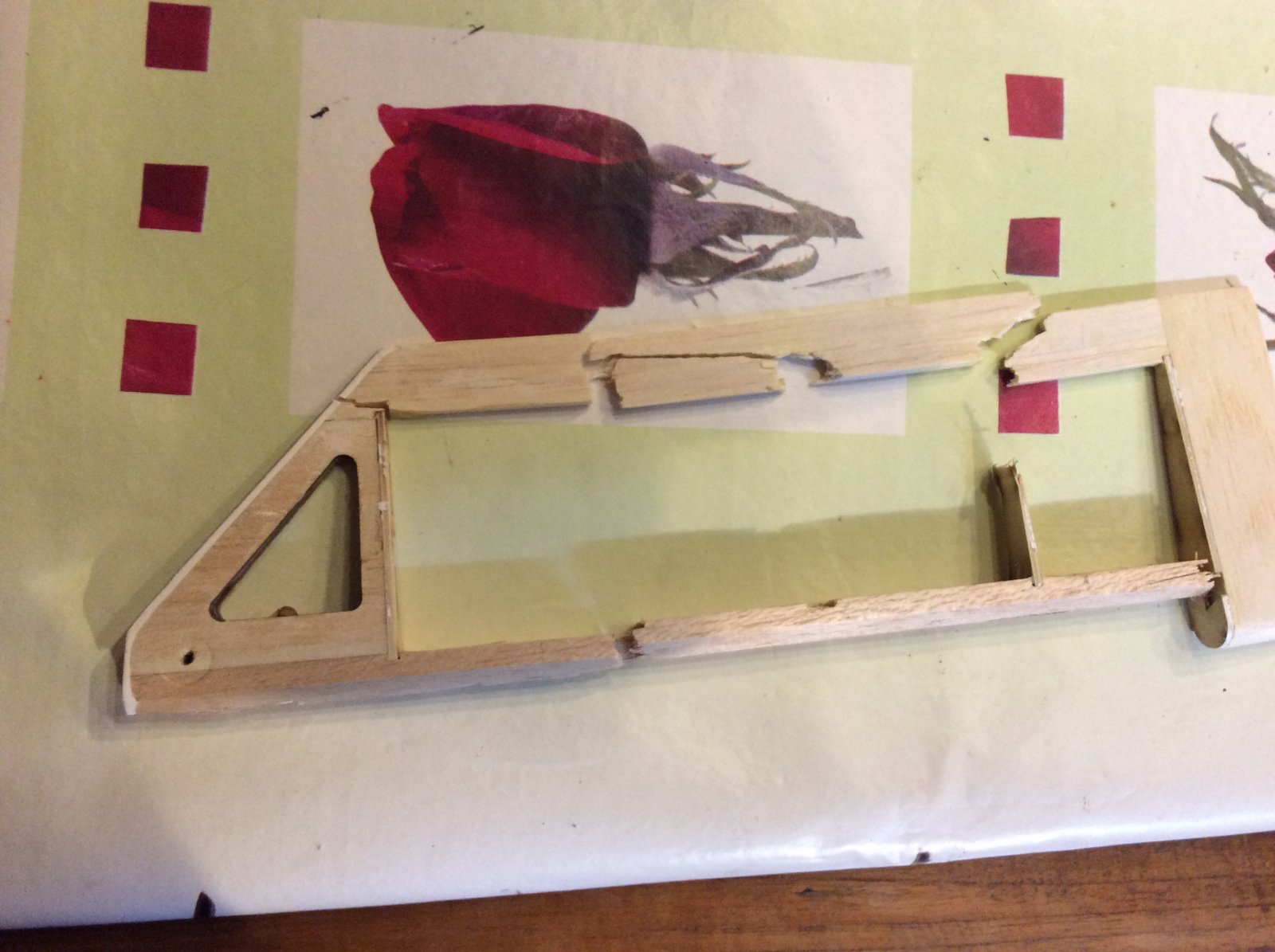

    De bouw is helaas even gestagneerd, toestel is op de achterzijde gevallen met de nodige schade:hammer:


    Bijgevoegde bestanden:

  14. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Pilot to gunner: "I told you NOT TO SHOOT the damn tail!"
    Iedere warbird heeft wat schade nodig...

    Succes met het herstel!

  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.441
    Locatie:
    groningen
    Zie dit nu pas weer . . .

    Ik zou dat door iets minder lompe exemplaren vervangen.

    Allemachtig . . .

    Goed dat je je over de tegenslag van die val heen zet! :thumbsup:


    jan.

  16. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam
    Hey Dries/ Jan,

    Bedankt voor de bemoedigende woorden, ben niet zo vlug uit het veld geslagen.
    Elevators en rudder zijn weer al ingepakt, enkel nog wat spuitwerk.

    Peter

  17. bastiaandj

    bastiaandj

    Lid geworden:
    1 okt 2004
    Berichten:
    284
    Locatie:
    Nieuwe Tonge
    Das jammer. Krijg je het kleurenschema weer redelijk hetzelfde zoals het was?

  18. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam
    Hey Bas, ja erg jammer maar komt weer goed, kleurenschema komt ook goed, blauwe/paarse strepen ga ik volledig spuiten zodat er geen verschil is, zo ook met de zilverkleur. Wordt wel een afplak werkje maar is te doen.

  19. Peet43

    Peet43

    Lid geworden:
    3 jun 2012
    Berichten:
    296
    Locatie:
    Stellendam

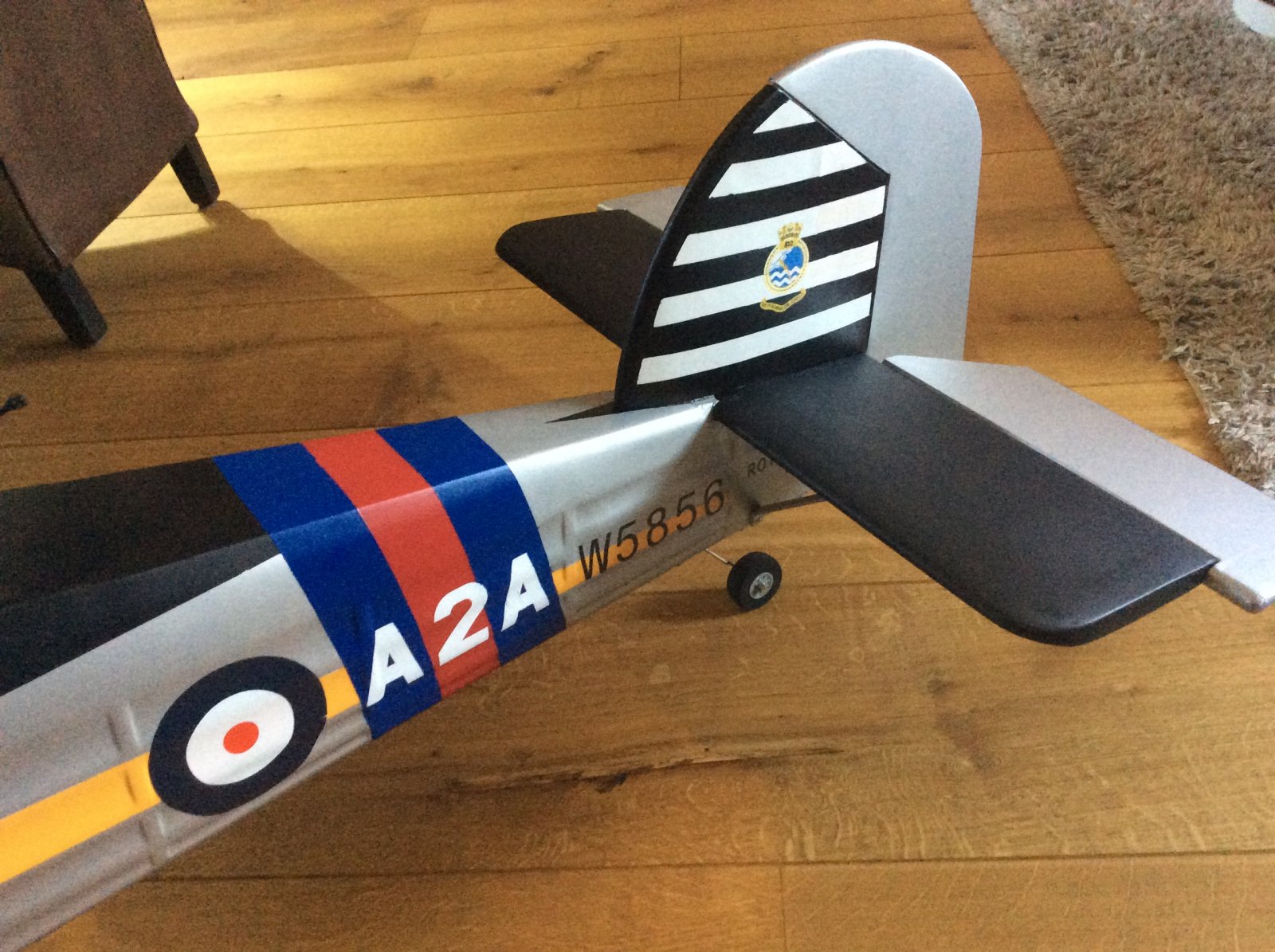

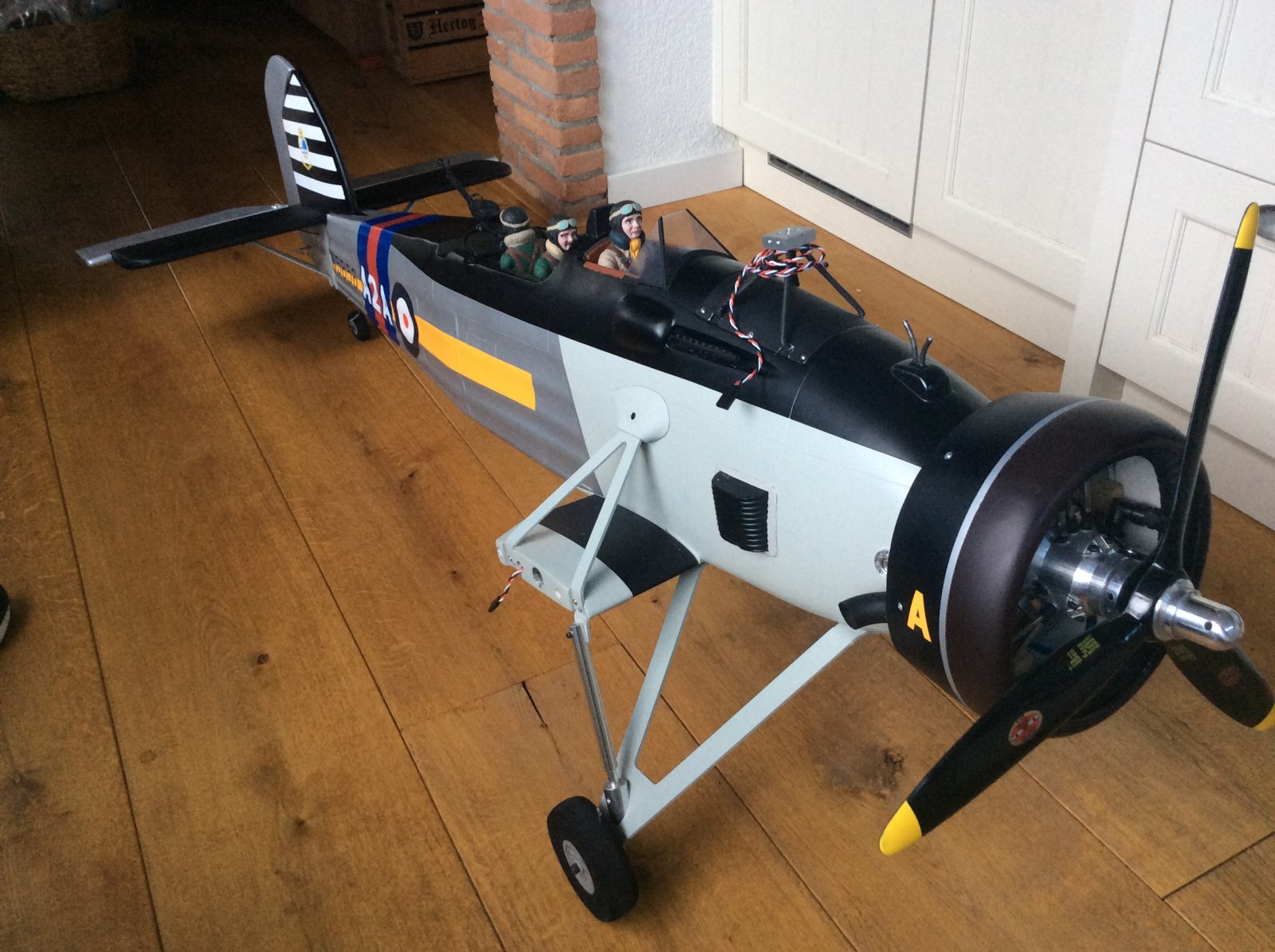

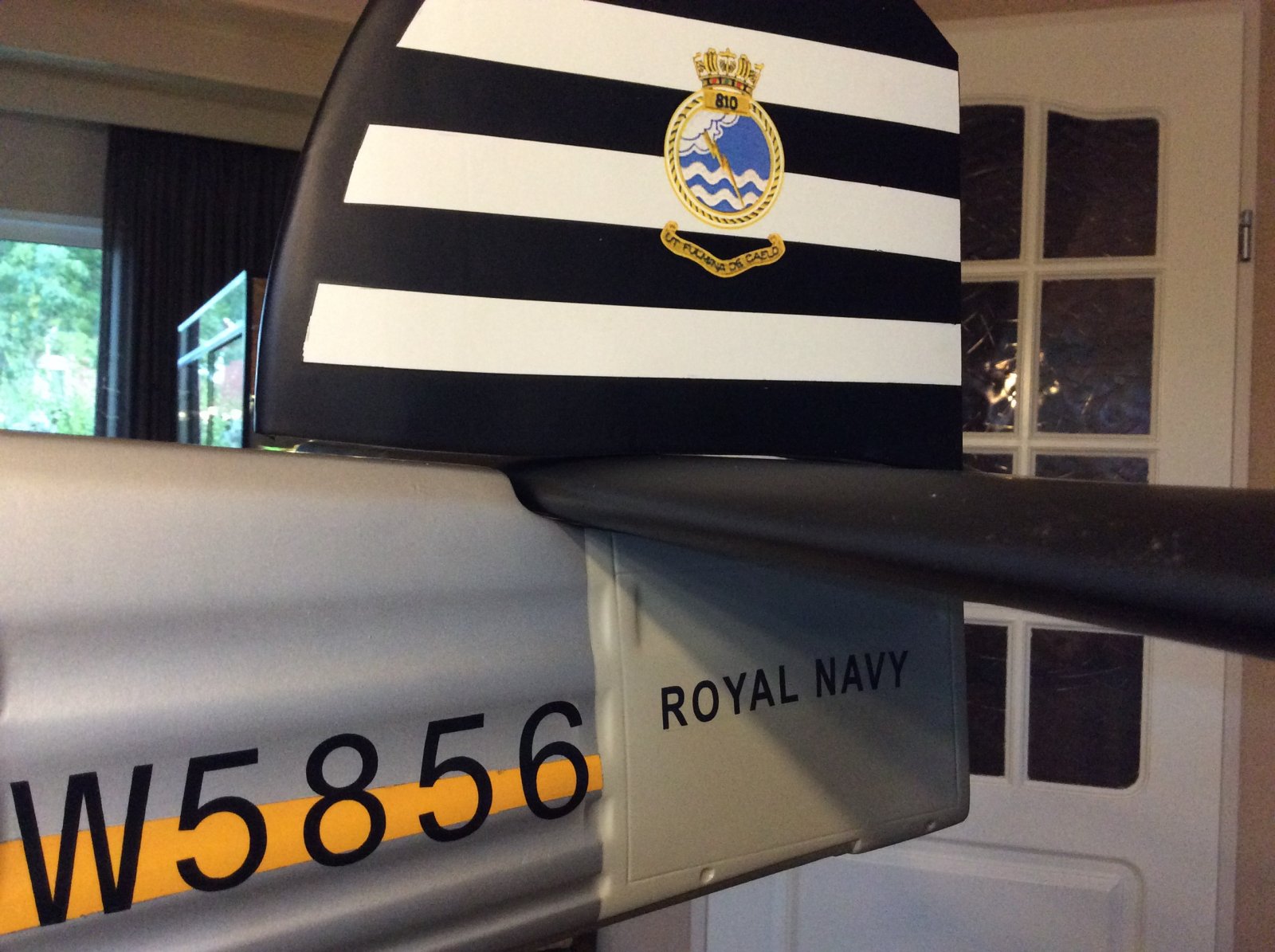

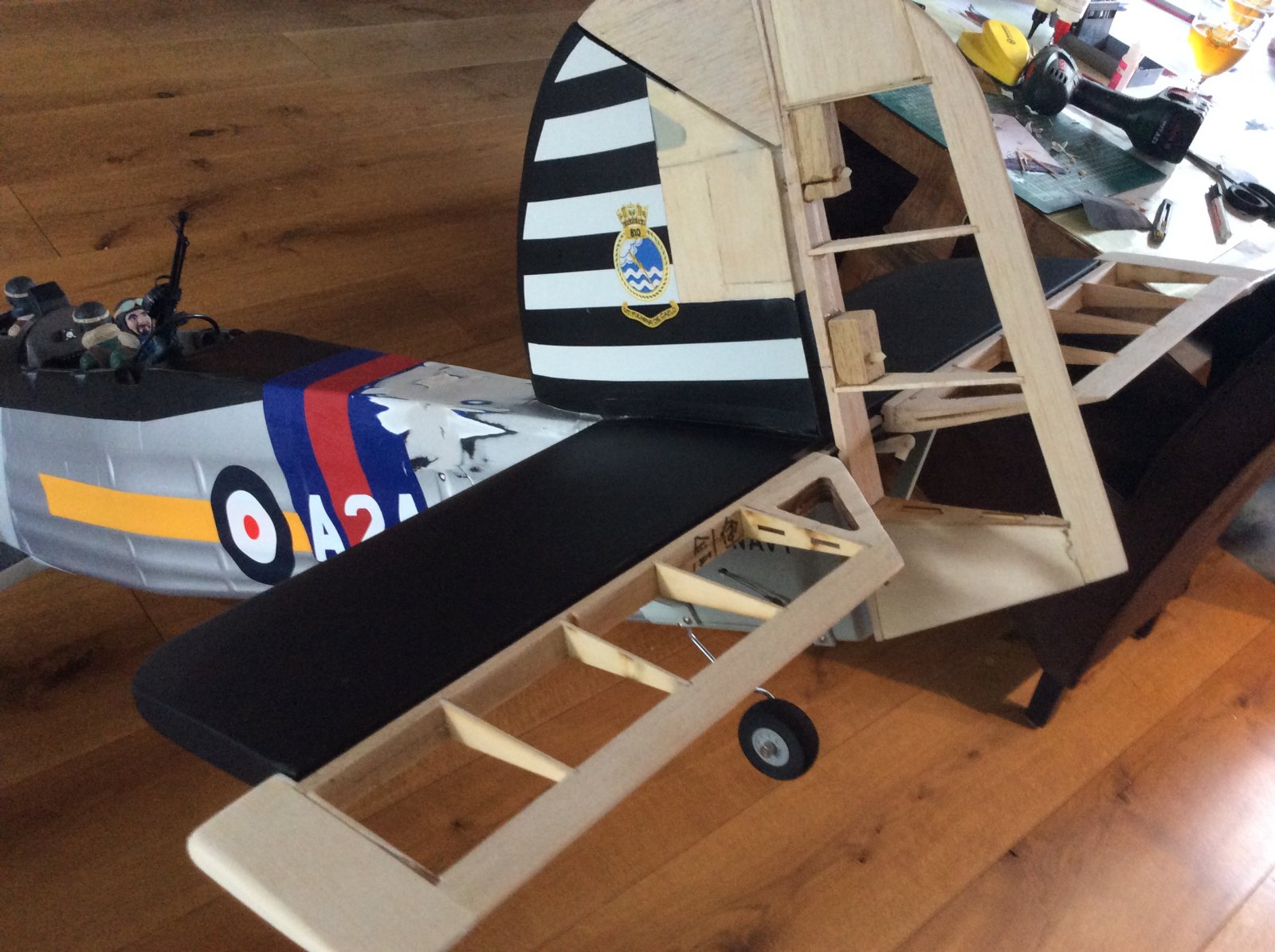

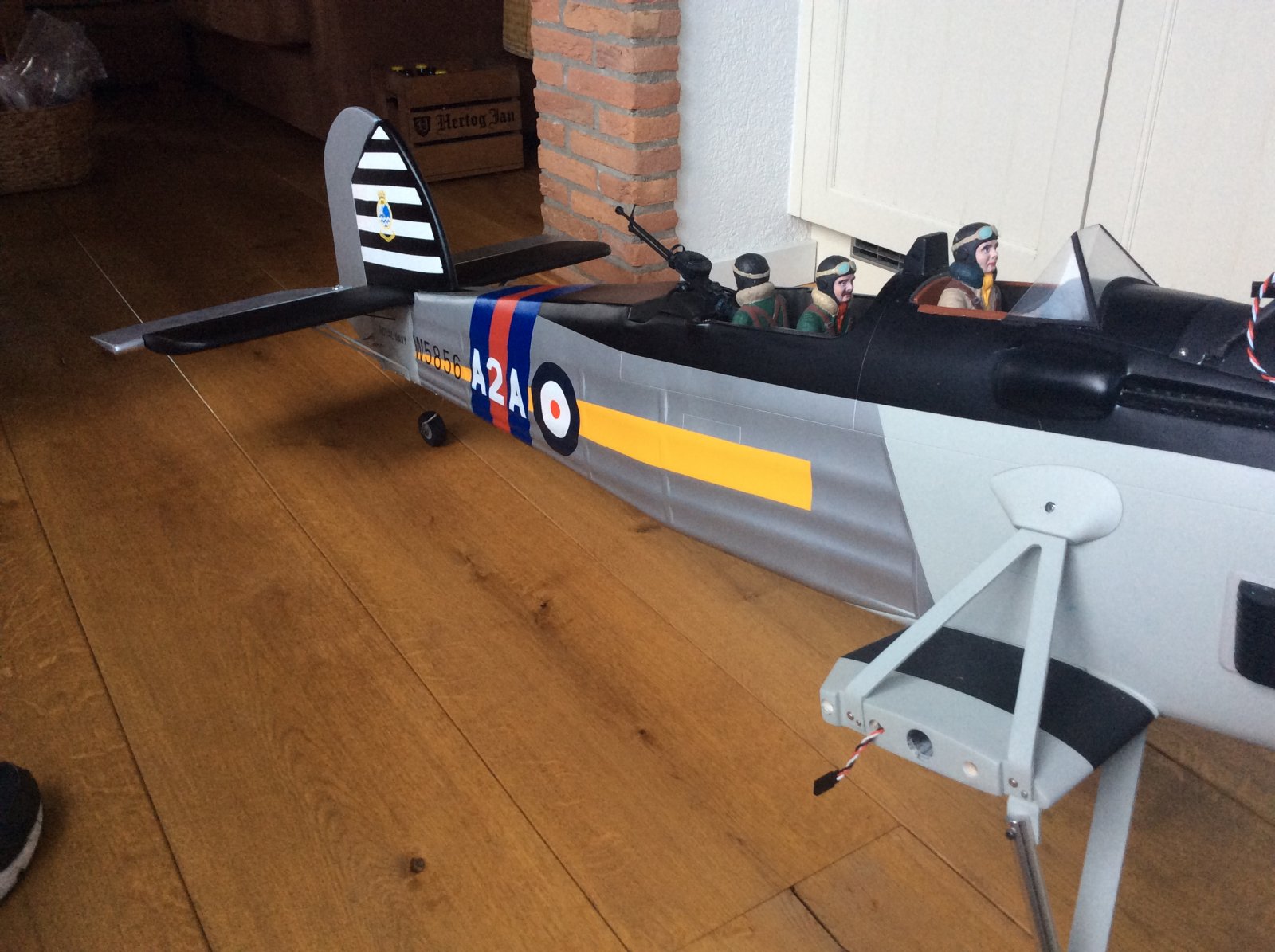

    0FE3D024-58EB-40A8-92DD-C4CA281DC11E.jpeg Heb inmiddels de schade hersteld en ik ben zelf tevreden met het resultaat.


    Bijgevoegde bestanden:

    HansH, Thedo en bastiaandj vinden dit leuk.
  20. bastiaandj

    bastiaandj

    Lid geworden:
    1 okt 2004
    Berichten:
    284
    Locatie:
    Nieuwe Tonge
    Ziet er weer mooi uit hoor
