    TOP Jan dat je weer terug bent :thumbsup:
    Die bezoekjes brengen de motivatie tot verder bouwen weer terug :yes:
    Op de foto valt het niet zo op maar dit middendeel is huge!
    Ik schat zo'n 90 bij 60 cm, dikste punt 8cm :shock:

    Het idee van Jan om de vleugel in sandwich methode te gaan lamineren zal een waanzinnig lichte en sterke constructie op gaan leveren.
    Dit zal de vliegeigenschappen en groundhandling van de DVIII zeer positief beïnvloeden :D

    Ben erg benieuwd naar je vorderingen Jan, go for it!

    Groeten, Ralf

  2. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Ja het midden deel is zeker groot, 9 x 50 x 70 cm en daar komen aan beide kanten nog een stuk van 105 cm bij.

    Groet Jan...:bye:

  3. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Weer even de D8 opgepakt.

    Het midden stuk vleugel is beplakt met glasmat en epoxy en staat ook al in de grondverf.

    Heb de klinknagels in de motorkap geplakt en kan nu de binnen zijde afwerken.

    [​IMG]

    Groet Jan.

    Laatst bewerkt: 7 jul 2015
    Helikapoter vindt dit leuk.
  4. Helikapoter

    Helikapoter Vriend van modelbouwforum.nl

    Lid geworden:
    11 mrt 2006
    Berichten:
    794
    Locatie:
    Drechterland
    Goed bezig Jan

  5. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Waar is de foto die ik gisteren ook had geplaatst???:(

  6. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    foto.modelbouwforum.nl is down. Ik kreeg ook commentaar dat mijn foto's in bouwhandleiding en advertentie onzichtbaar zijn.

  7. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Open een account op Photobucket (gratis) en je bent van de problemen af

  8. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    De kap staat nu in kleur.
    Nog even een foto van hoe ik ben begonnen met het maken van een plug.

    [​IMG]

    [​IMG]

    groet Jan.

  9. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen

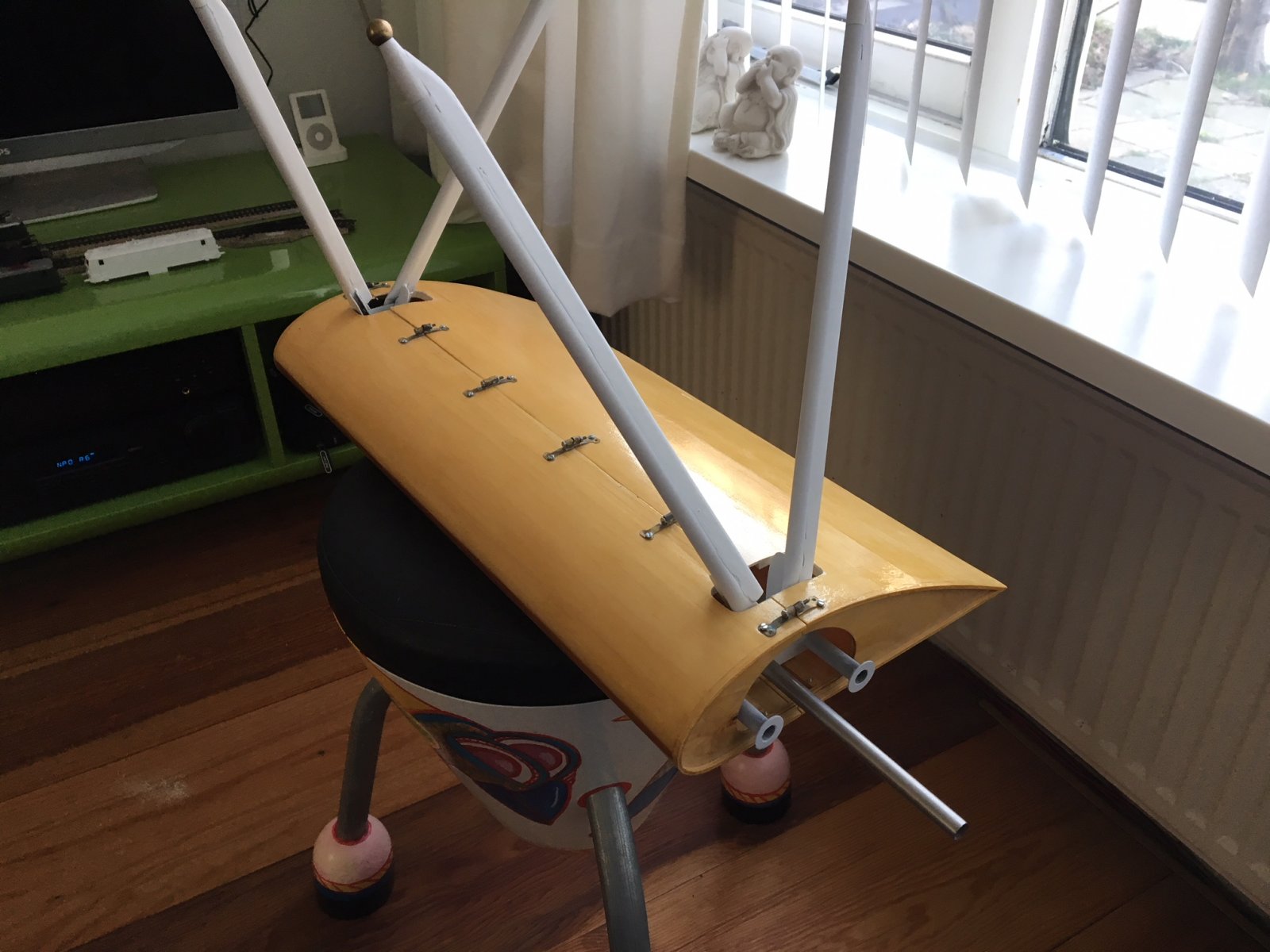

    Ben weer bezig met de D VIII.

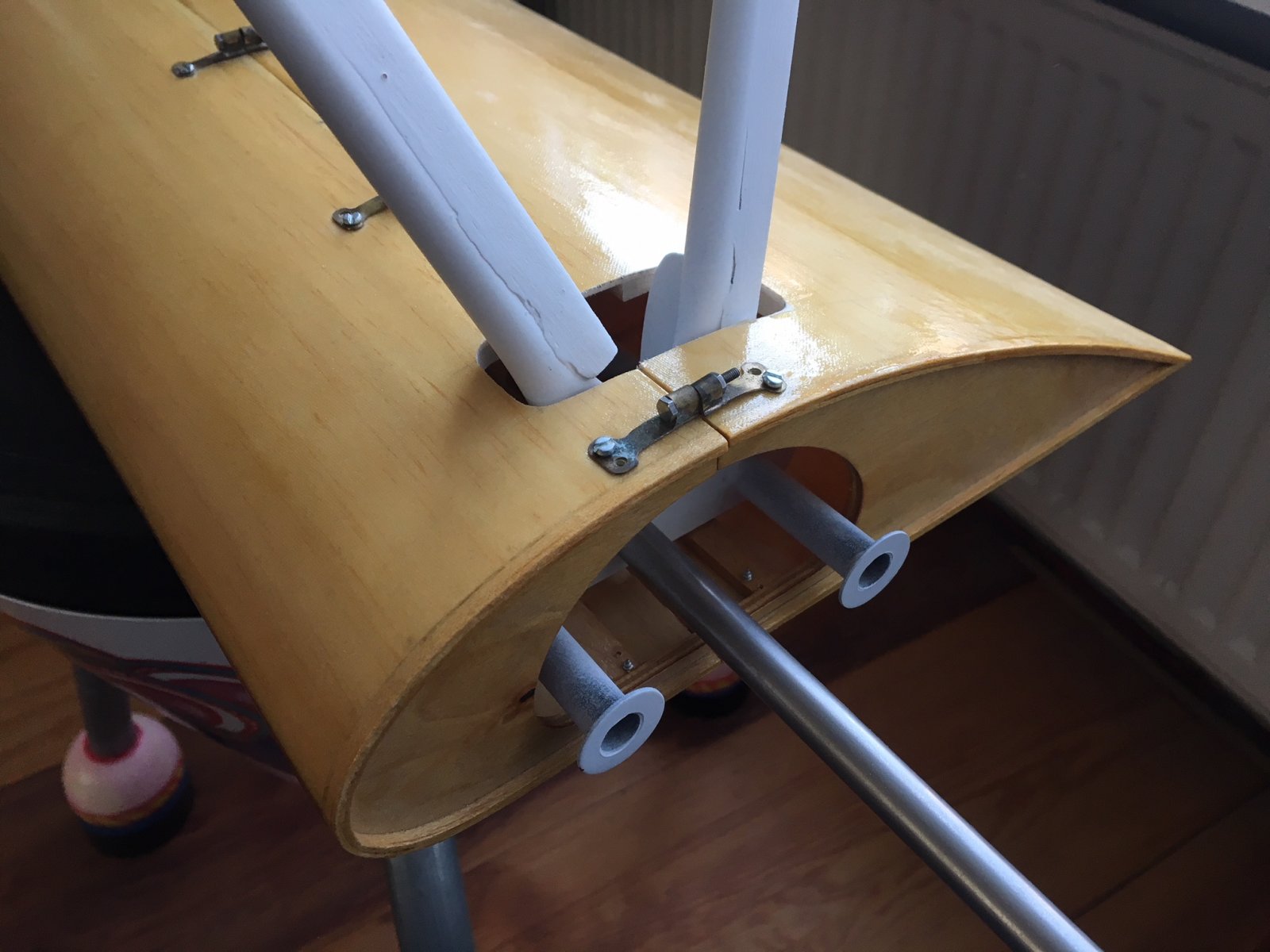

    Ondervleugel is pas gemaakt om het onderstel.


    De koppelstukjes moeten nog afgewerkt worden en de staande struts ook.

    Ben ook weer met de bandjes bezig.

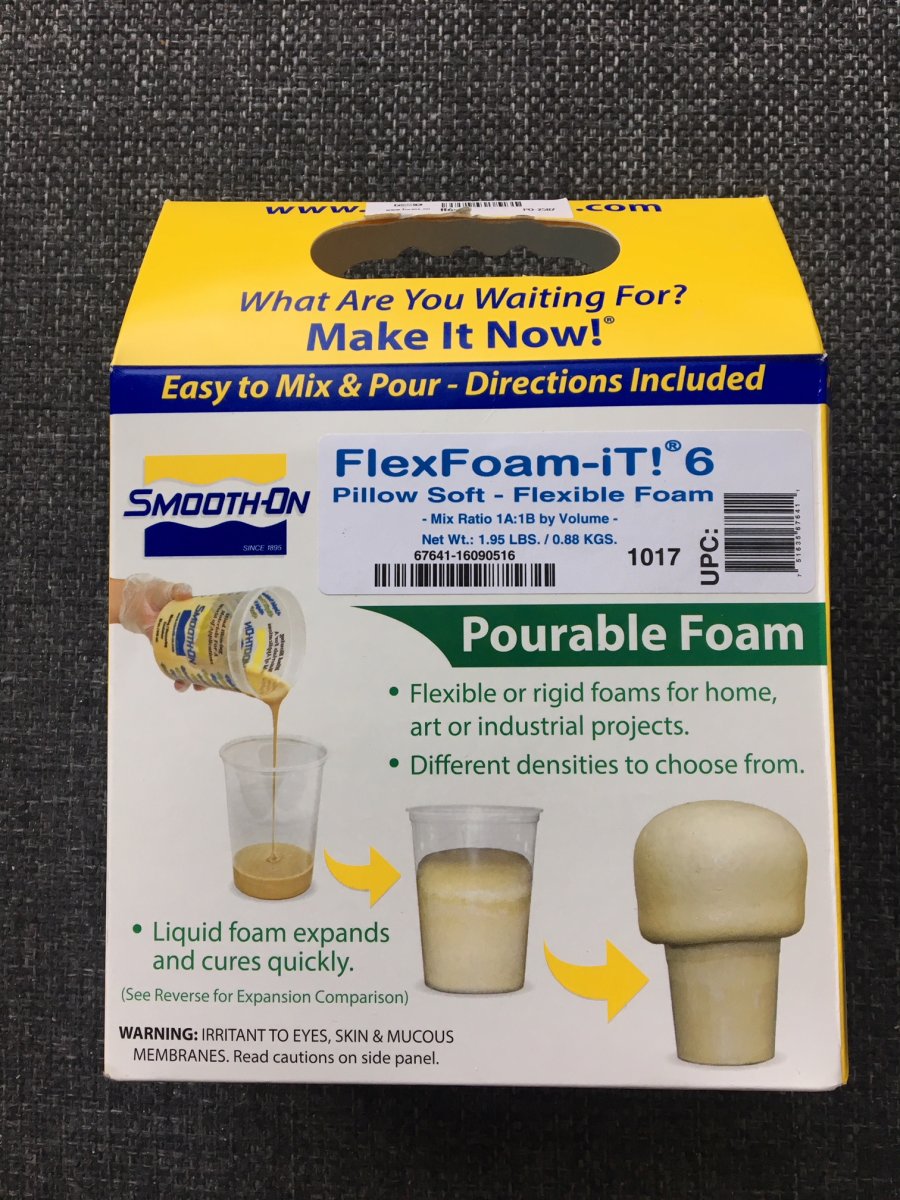

    Dit is wat ik er voor heb gebruikt, je kunt het in verschillende hardheden krijgen.
    Meng verhouding 1 op 1, wel snel werken want je hebt maar 35 seconde en het begint te schuimen.

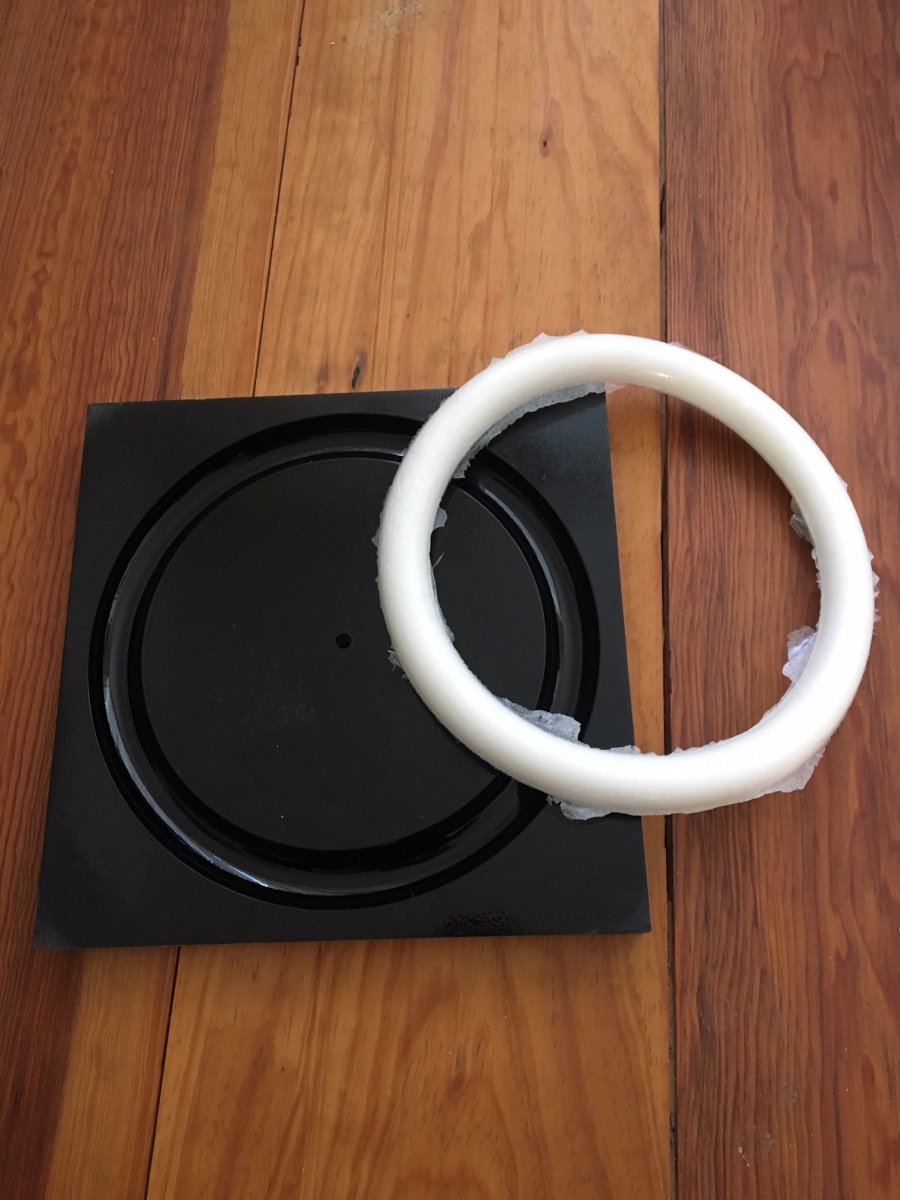

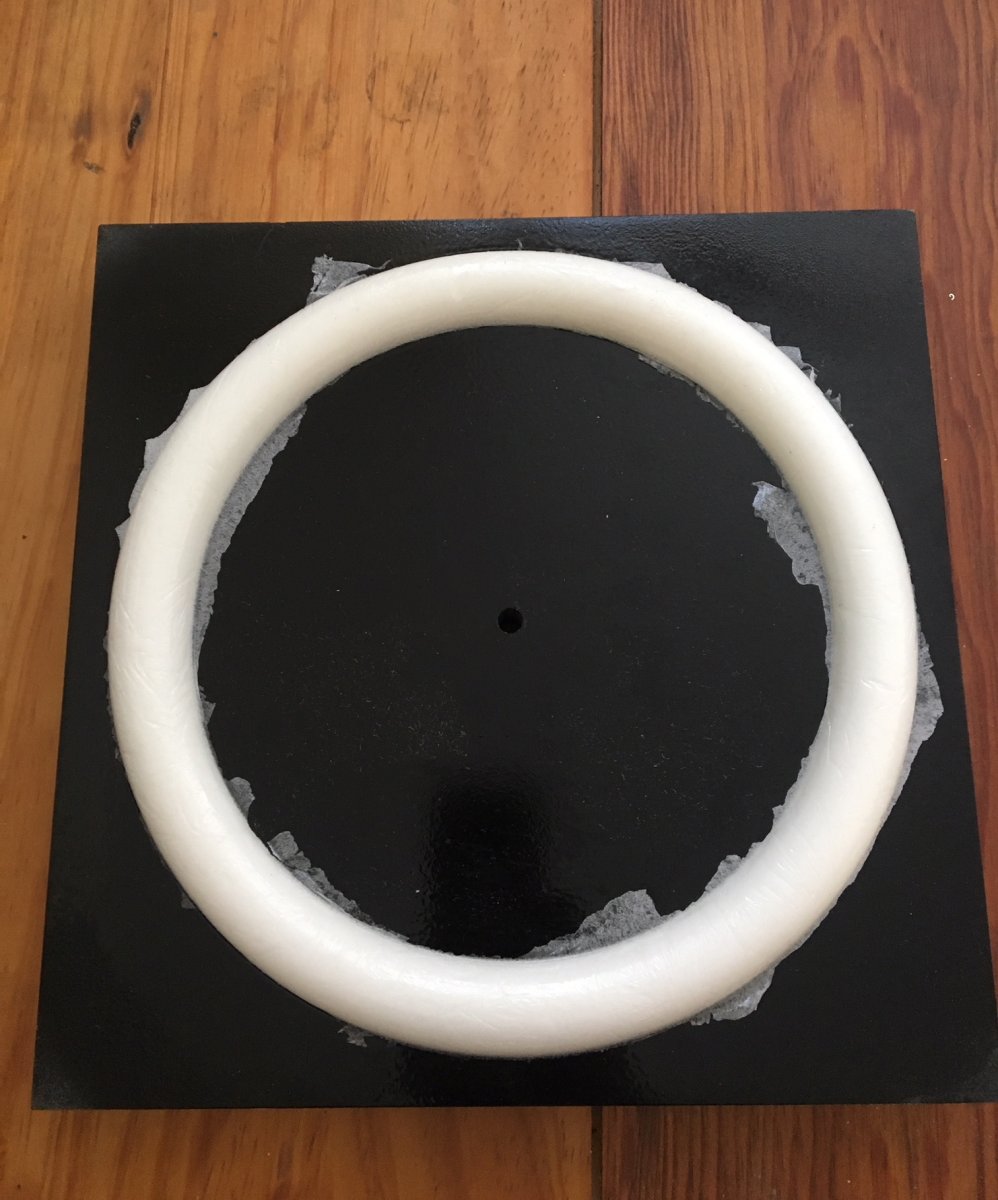

    Dit is de binnenband 25 mm gemaakt in een tweedelige mal.
    Het schuim is te vergelijke met het schuim wat in matrassen zit en dan geel van kleur.
    Hier omheen komt glasmat met urethane rubber met een wit kleur pigment en dit doe ik in een tweede mal van 30 mm.
    Glasmat zorgt er voor dat het urethane rubber niet kan uitscheuren.

    Groet Jan...:bye:

    E.hof, Helikapoter en Ariel vinden dit leuk.
  10. King

    King

    Lid geworden:
    15 sep 2011
    Berichten:
    162
    Locatie:
    Stedebroec
    Kan je de hardheid van het schuim nog beïnvloeden door meer of minder materiaal in de mal te gieten??
    Afhankelijk van het gewicht van het toestel zal hij mooi op zijn bandjes staan of op zijn velgen:hammer:

  11. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Hi Nico,

    Ja als je minder schuim gebruikt bouwt het minder druk op in de mal, je krijgt meer lucht bellen in het materiaal.
    De glasmat met urethane rubber gaat hem nog wel wat harder maken.
    Ja het gewicht van de kist gaat bepalen of het goed is.

  12. King

    King

    Lid geworden:
    15 sep 2011
    Berichten:
    162
    Locatie:
    Stedebroec
    Dus dat wordt nog wat experimenteren?? In ieder geval succes met dit mooie project

  13. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Microballoons in het schuim?

  14. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Zou dat werken Ron!?
    Microballoons worden gebruikt om epoxy dikker te maken, heb microballoons in huis, maar een keer proberen.

  15. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Geen idee, het was weer een wilde brain-wave van mij. Nu maar hopen dat het geen brain-fart geweest blijkt te zijn.

  16. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    De velgen zijn ook in de maak.

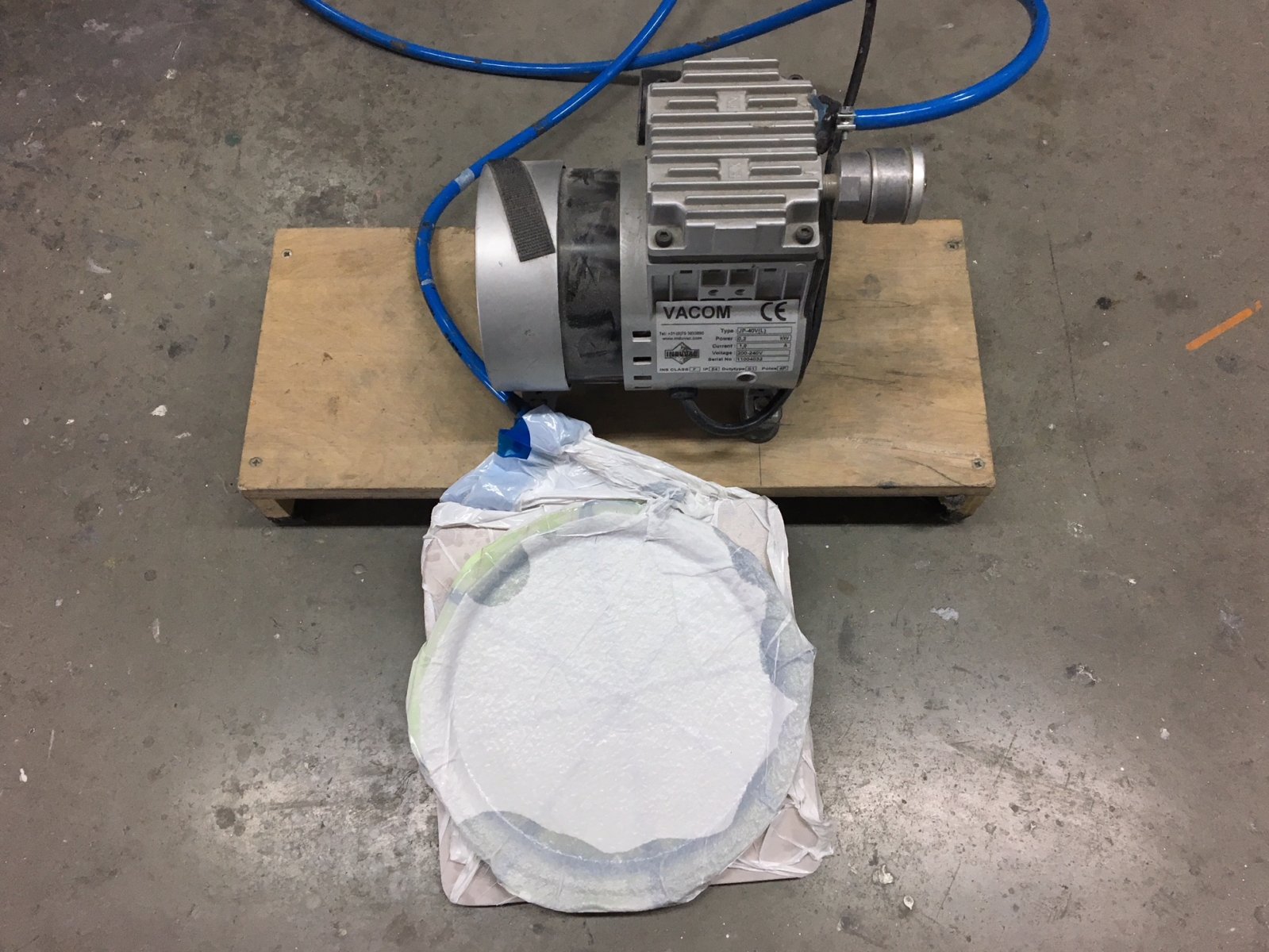

    In de mal onder vacuüm.

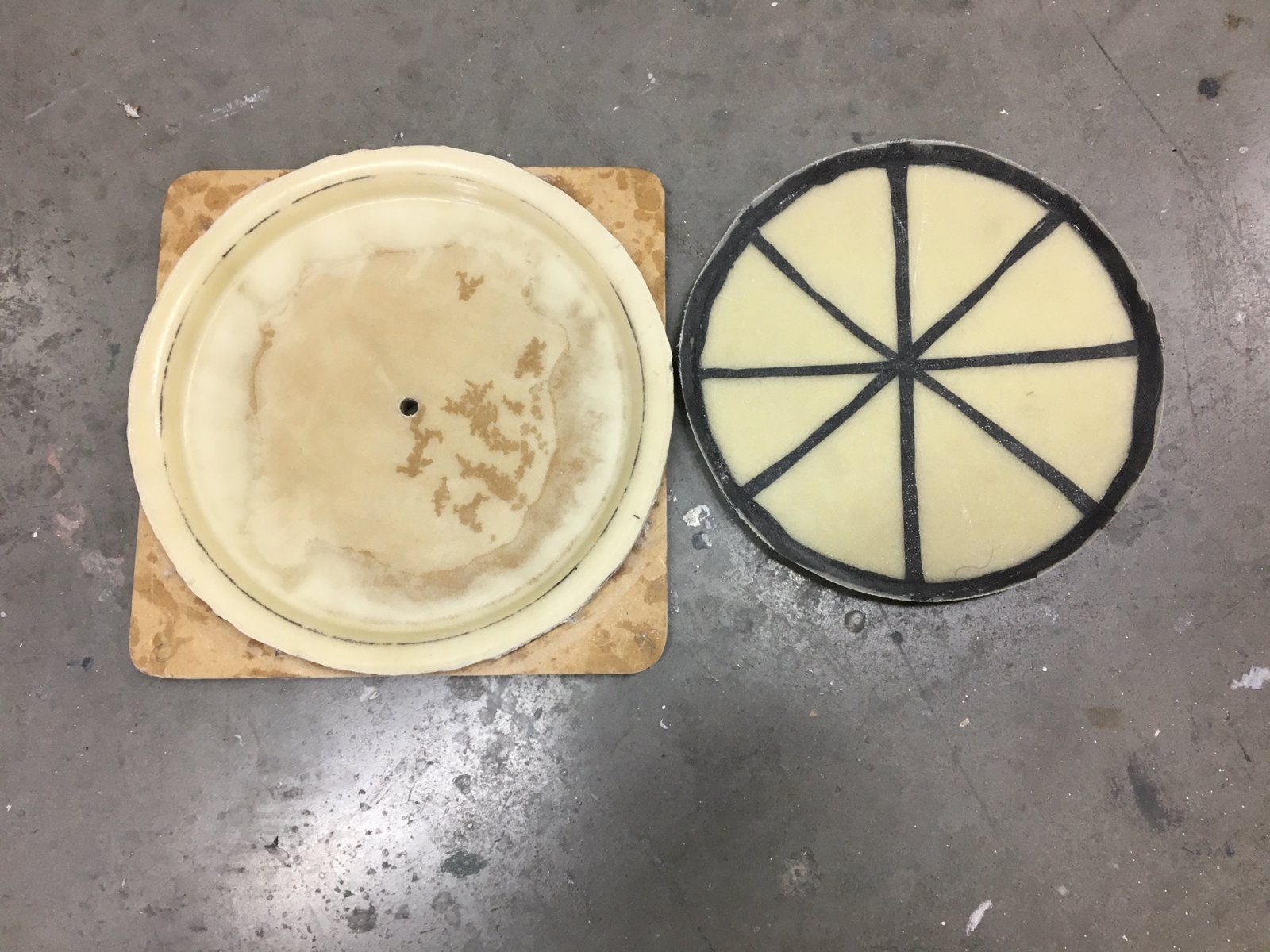

    Een deel uit de mal.

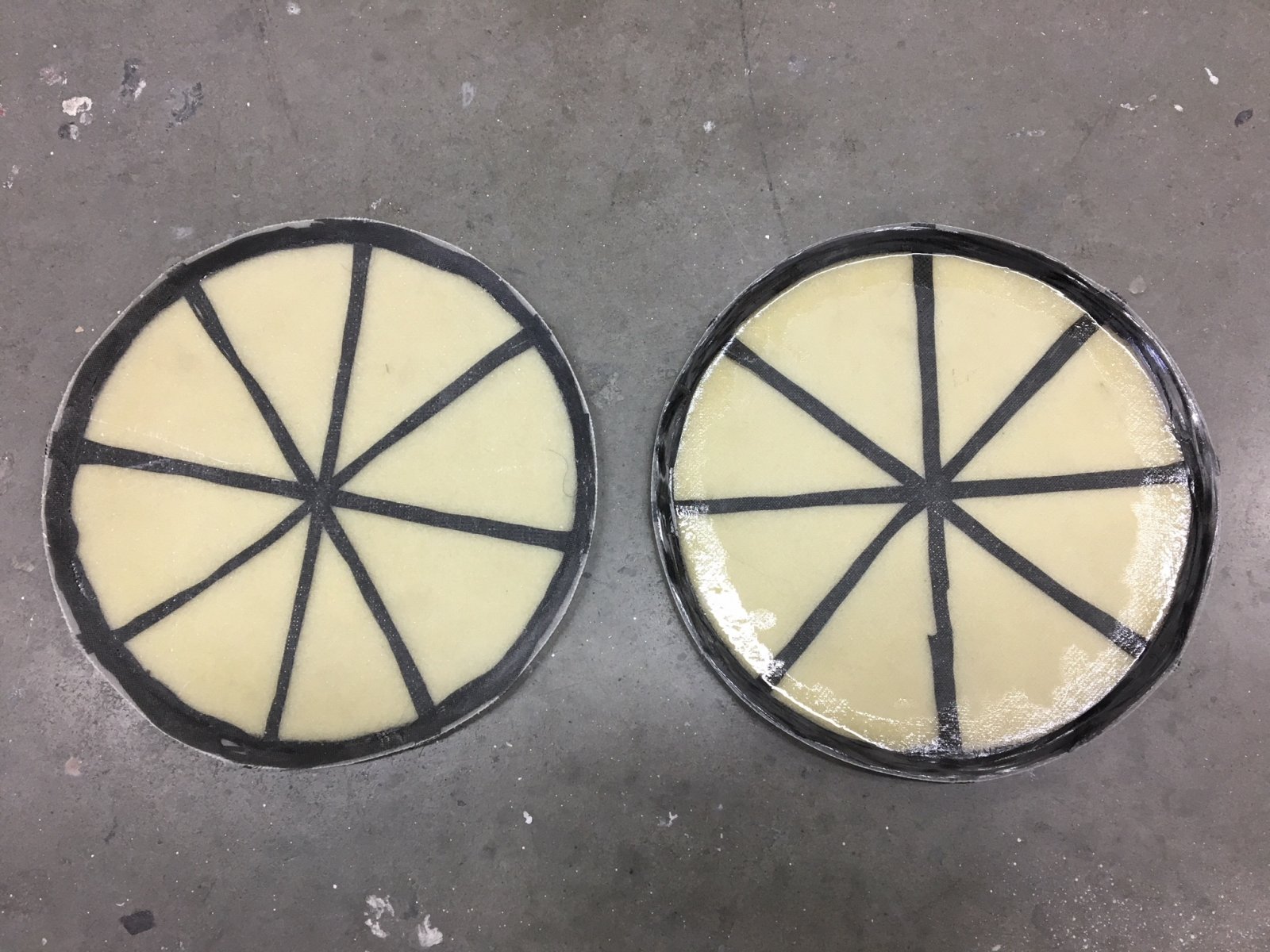

    En de tweede.
    De velg is opgebouwd uit, een 200 grams glasmat met daar op koolstof vezel, een 3mm sandwich plaatje en daar boven op weer koolstof en een 200 grams glasmat.

    Groet Jan...:bye:

    Ariel vindt dit leuk.
  17. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen

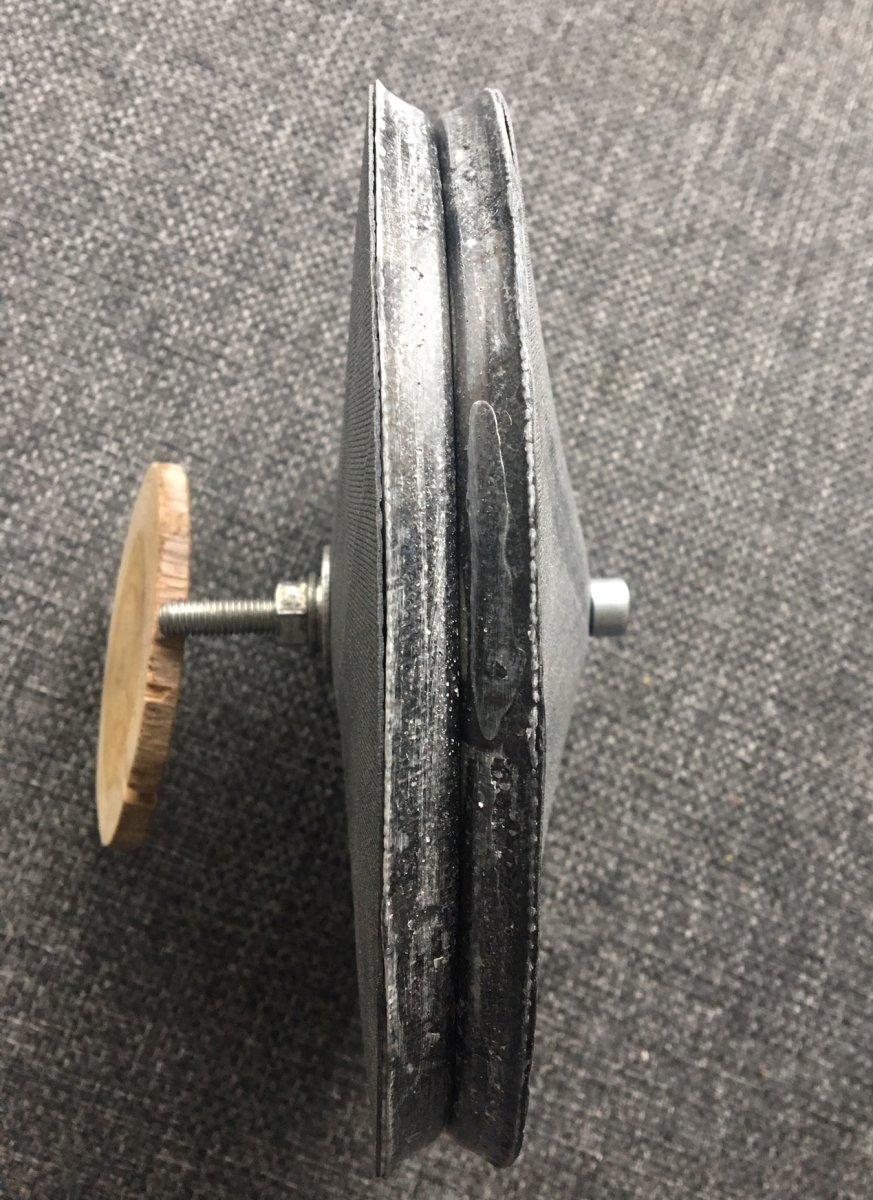

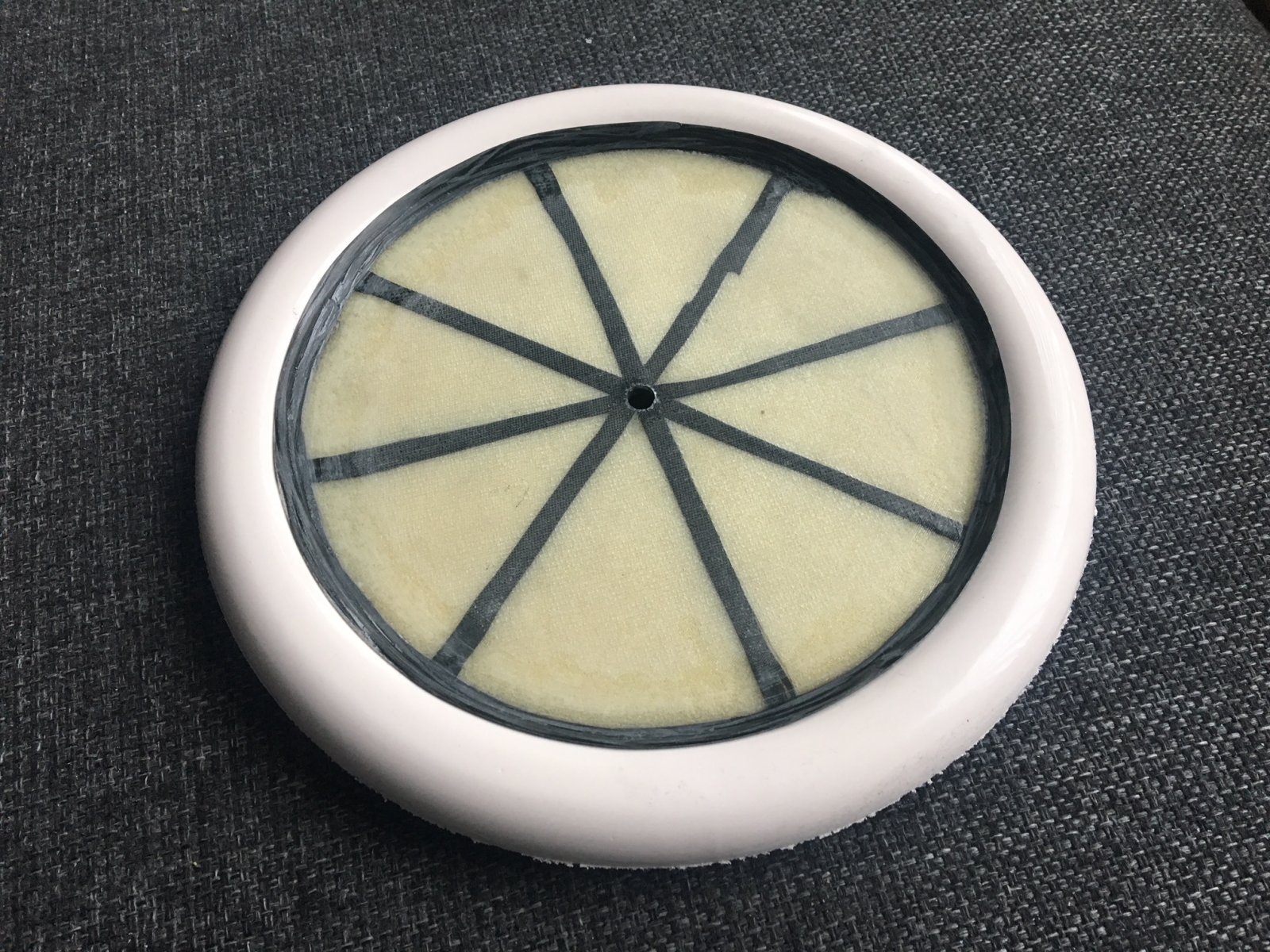

    Velgen zijn op maat.


    De proefband is ook klaar.
    Had al eerder geschreven dat ik de binnenband van gietschuim heb gemaakt in een 25 mm mal.
    Deze heb ik nu met een 80 grams glasmat omwikkeld en verlijmd met urethane rubber.
    Na dat dit droog was heb ik de binnenband in een andere mal van 30 mm gedaan ook met urethane rubber.
    Nu heb ik een binnenband van 25 mm met 2,5 mm urethane rubber er omheen wat hem 30 mm maakt.
    Nu aan beide zijde een velg deel en heb een band die er niet af kan lopen.
    Er zijn wielen te koop maar die hebben niet de goede afmetingen voor mijn Fokker VIII, ook zitten er altijd zwarte banden bij maar in die tijd waren zoals rubber van natuure is wit van kleur.
    De urethane rubber is licht bruin van kleur, heb er een wit kleur pigment doorheen gedaan.

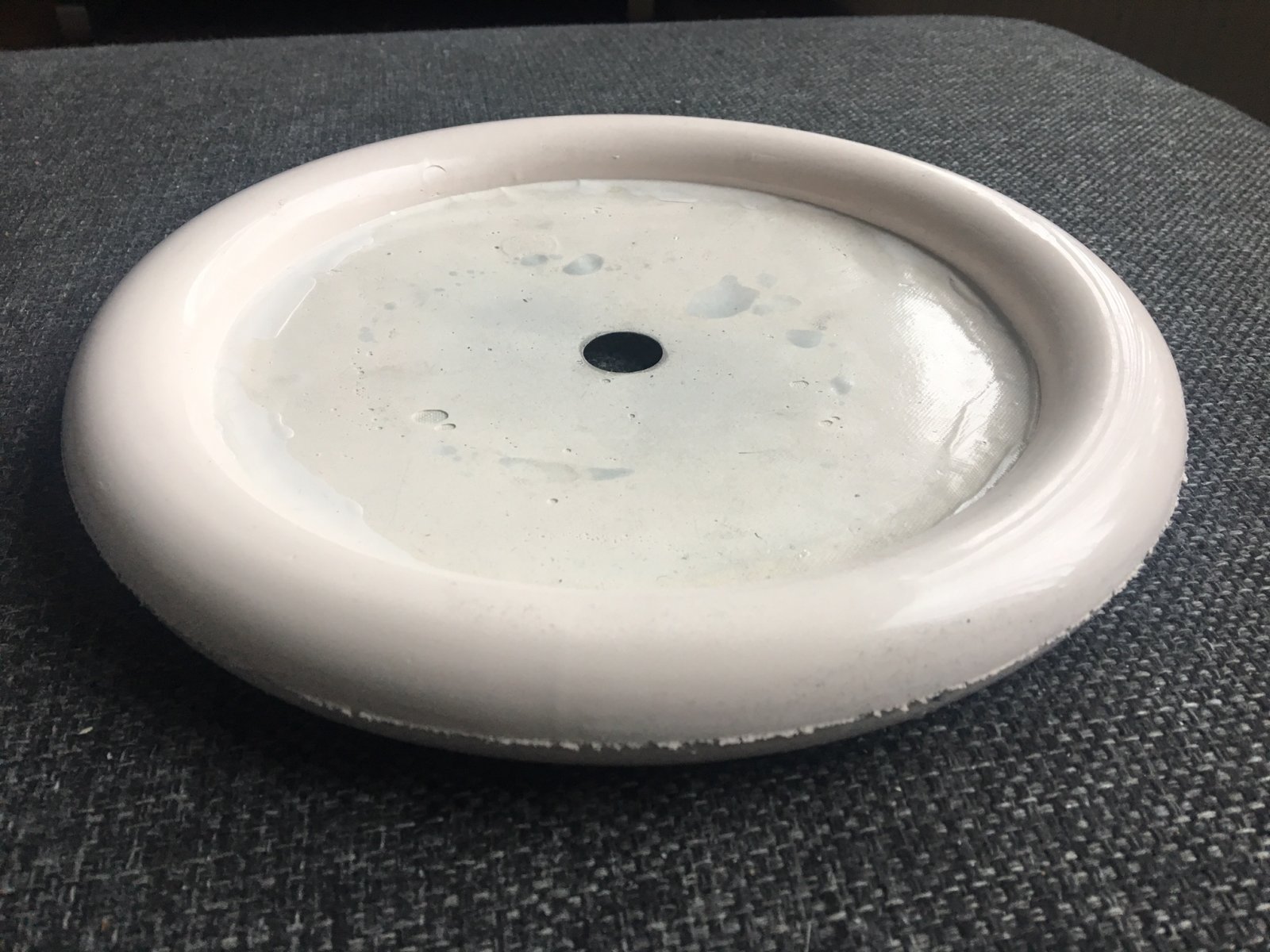

    Dit was een proef/test bandje.
    De rechter band is van hard kunststof en daar komt nog Continental en de banden maat op te staan en daar haal ik dan weer een mal vanaf.

    Groet Jan...:bye:

    Ariel, Henri Kaper en Helikapoter vinden dit leuk.
  18. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    Prachtig jaloers op je vakmanschap

  19. ThalesMaximus

    ThalesMaximus

    Lid geworden:
    2 mrt 2018
    Berichten:
    38
    Locatie:
    Genk
    Hallo Jan, prachtig project !! Ikzelf ben ook bezig aan een DVIII op 1/8 schaal. Het is een wel een sport schaalmodel aangezien het mijn eerste keer is dat ik bouw. Het draadje staat ook op dit forum. Wat jij doet is echt super !! En een prachtige vlieger natuurlijk. Ik zag dat je de vleugels uit composiet gaat maken ? Hoe ga je het houtmotief dan simuleren ?

    Groeten

  20. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Mooi man, goed bezig! :thumbsup:


    jan.
