FORUMLEDEN met TECHNICITEIT in de aderen....."instrumenten"

Beste forumkollega’s,

Wegens het overgrote sucses van de draadjes:
FORUMLEDEN met ZEEWATER in de aderen...."vreemde boten. ...... (79.000 bezoekers)
FORUMLEDEN met NOSTALGIE......"vreemde" kisten ..........(146.000 bezoekers)


Hierbij weer een uitbreiding.....
<O</O
Zowel in de scheepvaart in de luchtvaart zijn wij afhankelijk van instrumenten..... (vb om de koers aan te houden, bewaking en sturing van voortstuwsystemen, navigatie, diepte en hoogtemetingen, detektie systemen, waarschuwings-systemen,
..telecommunicatie...optische instrumenten, ....)



Daarom dit draadje...speciaal voor de techneuten onder ons.......

Een draadje over instrumentatie (in de ruimste zin van het woord….) in de marine, zeilschepen, oorlogschepen, passagiersschepen, onderzeeers, vliegtuigen, raketten, ....enz..enz...






DE UITDAGING
<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><v:shape style="WIDTH: 24pt; HEIGHT: 24pt" id=_x0000_i1036 alt="" type="#_x0000_t75"></v:shape>


wat doe je in dit draadje ??????? <v:shape style="WIDTH: 24pt; HEIGHT: 24pt" id=_x0000_i1037 alt="" type="#_x0000_t75"></v:shape><v:shape style="WIDTH: 24pt; HEIGHT: 24pt" id=_x0000_i1038 alt="" type="#_x0000_t75"></v:shape><v:shape style="WIDTH: 24pt; HEIGHT: 24pt" id=_x0000_i1039 alt="" type="#_x0000_t75"></v:shape>

1. Kollega 1 plaatst een foto van een meet- of registratie toestel in het draadje (dit toestel mag werken op gelijk welk principe vb: mechanisch, elektro mechanisch, elektronisch of iets anders zijn......) en voor gelijk welke meting (navigatie, hoogte, inclinatie….)
Het mag ook een bouwschema zijn, een principe....


deze persoon dient ook steeds een kleine tip geven in dit draadje met een kleine verwijzing, doel , wetenswaardigheid, de uitvinder ervan… anekdote of tip......


2. De overige kollega's doen het volgende:
- vermelden de naam van het toestel
- geven een woordje uitleg over :
- toepassing van dit toestel: waar wordt dit toestel gebruikt en toegepast?
- een wetenswaardigheid, wie heeft het toestel uitgevonden....
- eventueel een verwijzing naar een internet adres voor nadere technische
informatie....

reden: dit is een leerrijk draadje...
zomaar een plaatje op het forum smijten zonder boe of ba is uit den boze...
Zoals wimg al zei: zoeken is niet het doel van dit draadje....


<O</O
3. indien het antwoord juist is dan dient kollega 1 (die de foto geplaatst heeft) mede te delen of de titel of naam juist is...

<O</O
4. de kollega (nr 2) die de vraag goed heeft beantwoord plaatst dan een nieuw plaatje van een meettoestel…..

5. men dient te wachten op zijn beurt....men kan maar een nieuw plaatje plaatsen als men een goed antwoord heeft gegeven.
Het is zoals bij de bakker...men dient zijn beurt af te wachten...





uitbreiding van de basisregels:

<O</Odit is nog niet ter zake......meestal moeten we extra regels toepassen .....vb voor Roel, ......
<O</O
* Sub A1
regel: na het plaatsen van de vraag mag de vraagsteller zijn vraag niet meer wijzigen of vragen erbij voegen
Een kleine aanpassing mag wel (schrijffoudt of zo....)<O</O






hierbij het eerste voorbeeld



<O</O<O</O<O</O<O</O
dit is een belangrijk navigatie instrument
wordt zowel gebruikt bij in de scheepvaart en in vliegtuigen….

deze persoon heeft het principe ontdekt en zijn naam gegeven






groeten

steffe


hierbij het principe van zijn toestel....


<O</O<O</O<O</O



verwijderd



???????????????????????????,

cheeta
lees eerst eens het voorwoord aub
.................

steffe



had wat dingen gemist excuses.

je post is niet direct erg overzichtelijk.



geen probleem cheeta

- ik heb het eerste voorbeeld reeds geplaatst (een tekening van het principe van het desbetreffende toestel.....)
- je dient te vermelden over welk toestel dit gaat.....en een beetje informatie over dit toestel....)

veel geluk
steffe



turn coordinator is dus de naam die ik zocht



zo is die bekender denk ik . om te bepalen onder welke hoek ze vliegen ten opzichte van de grond.

het ronddraaiende wiel werkt als een soort van qyroscoop en zal altijd recht blijven door het draaiende effect van het wiel (massa) en de zwaartekracht.

***uhm zie net dat het toch even net anders is als dit heeft er wel veel van weg.

naja het is in ieder geval een gyroscoop en waar deze exact voor gebruikt wordt weet ik niet. lijkt mij nogal algemeen. (x en Y as)



cheeta

het gaat om een gyroscoop

de scheep- en luchtvaart wordt de gyroscoop gebruikt als kompas. Gyroscopische kompassen zijn nauwkeuriger dan kompassen die gebruikmaken van het aardmagnetisch veld die storing ondervinden van de aanwezigheid van ijzer. Gyroscopische kompassen hebben hier geen last van. Een gyrokompas moet echter wel regelmatig worden geijkt. Dit gebeurt meestal aan de hand van de sterren, het zogenaamde nemen van een azimut, of het peilen van een lichtenlijn.
De Gravity Probe B-missie van de NASA voert een experiment uit met behulp van uiterst nauwkeurige gyroscopen om de relativiteitstheorie te bevestigen.
In de film- en televisiewereld worden gyroscopen gebruikt om een camera te stabiliseren. De gyroscoop merkt bewegingen van de camera op, en de sensor maakt vervolgens een tegengestelde beweging. Gyroscopen worden bijvoorbeeld gebruikt voor opnamen met een helikopter, om de schokbewegingen van de wind en de rotorbladen te corrigeren. Voor deze toepassing kunnen wel 5 gyroscopen gebruikt worden.



cheeta
ik reken het antwoord als juist
plaats maar een nieuwe opgave.....
(met een foto, figuur, afbeelding..... en een klein stukje info over het toestel)

steffe



veel gebruikt in industriele apparaten maar ook in consumenten apparaten.

op de foto ontbreekt nog wel een belangrijk stukje elektronica maar dit is het hoofddeel.



cheeta

ben je er zeker van dat dit onderdeel uit een detektie- of meet instrument komt?


steffe



wordt daar wel degelijk voor gebruikt.

zo ziet het er meestal uit



incl de behuizing en elektronica.



ik denk dat het een encoder is.....
de openingen (of de tanden) in het "tandrad" worden gedetekteerd door hall generatoren of spoeltjes.....

What is an encoder?

An encoder is a sensor of mechanical motion. It translates motion (such as speed, direction, and shaft angle) into electrical signals.


steffe



dat klopt. ook wordt vaak een lichtsluis al dan niet infrarood toegepast om de afstand / snelheid te meten.

ze zijn er in extreme precisie.
en worden in van alles en nog wat gebruikt.



een nieuwe opgave

ditmaal een optisch instrument.....


waar wordt dit systeem toegepast?????
een tip: het staat hoog en droog
maar bij storm
komt het "...?..." toch aan zijn oog....




steffe



Fresnellens. Fresnellens - Wikipedia

Wordt gebruikt om licht sterk te bundelen. In een vuurtoren b.v.



schitterend.....
en juist !!!!!



NPS,
de volgende opgave is voor u


steffe

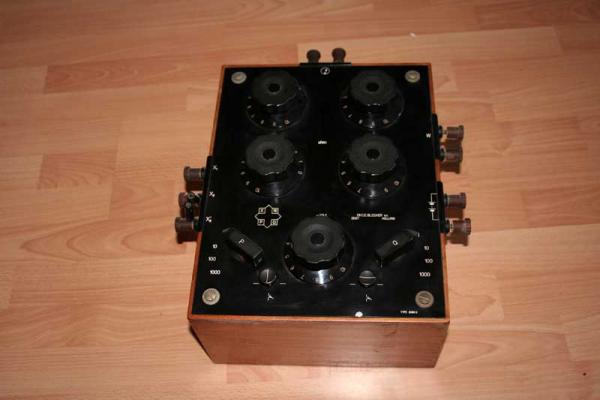

Hier is de nieuwe opgave. Wie kan dit herkennen.



een hele oude functie generator? heb je er een schepere foto van want zie de tekens haast niet



Nee, geen functiegenerator. Scherpere en gedetaileerde foto's kan ik wel maken, maar dan wordt het heel makkelijk.



Een oscilloscoop (zonder beeldscherm)



Helaas...

Het is een groot en loodzwaar ding.
