Hawker Tempest V 1500mm

Discussie in 'Vliegende schaalmodellen' gestart door elrofotografie, 18 okt 2016.

  1. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Mooi projectje! RBC? Vliegt vast perfect. Mooie kitjes.
    Die motor! Dat was idd een huzarenstuktje! Met die Napier in de snuit konden ze net aan V1's uit de lucht schieten. Moet een enorm verbruik hebben gehad... was eigenlijk al obsolete geraakt door de straalturbine... de grenzen van het haalbare van propelleraandrijving vs geluidsbarrière...
    Gr Bas

  2. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Ik zie geen webbing, wel een gefreesde ligger met half half verbinding:

    [​IMG]

  3. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Inderdaad Dries, het is uit één stuk.

  4. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Zo zitten de vleugels van de Rascal ook zo een beetje in elkaar... (licht en... voldoende sterk, bij de Rascal, maar dan ook net aan, notabene een enkele ligger?). De Tempest is volledig ingedekt, dubbele ligger, wordt straks een sterke doos. Dat gaat zeker voldoende sterk wezen. Geeft de mogelijkheid tot een snellere bouw... ook iets exacter en 'gemakkelijker' met alles op z'n vaste plek.
    Maar dergelijke constructies gaan al ver terug... zelfs in kitjes van Hegi... of Svenson... etc... :)

  5. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Een tijdje geen update geplaatst maar wel gebouwd.
    [​IMG]
    Ailerons uitgesneden en verder dicht gemaakt.
    [​IMG]
    [​IMG]
    Bovenkant dicht beplankt.
    [​IMG]

    [​IMG]

    [​IMG]
    Bovenkant ook dicht.

    [​IMG]
    Wielkasten afgetekend en uitgesneden.
    [​IMG]
    [​IMG]

    [​IMG]
    Zo dat was het weer even voor vandaag.

    Ariel, MicropropSport en dries_neyrinck vinden dit leuk.
  6. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Even een vraag.
    Na het beplanken en het aanbrengen van het glasvezeldoek met PU, moet dit worden geplamuurd.
    Waar kan ik dit het beste mee doen? voor het mooiste resultaat? het glasvezeldoek is 25gr en word aan gebracht met glitsa.
    alvast bedankt voor de tips die ik hopelijk krijg.

  7. robo

    robo

    Lid geworden:
    14 dec 2004
    Berichten:
    202
    Locatie:
    Alphen aan den Rijn
    weefsel aanbrengen met porienvuller , geen glitsa , is taaie meuk, , glasweefsel vullen met.. porienvuller , aantal lagen eventueel mixen met extra talkpoeder, of als het sneller moet tweecollux , dat is 2k vul lak van de ijsel

  8. robo

    robo

    Lid geworden:
    14 dec 2004
    Berichten:
    202
    Locatie:
    Alphen aan den Rijn
    weefsel aanbrengen met porienvuller , geen glitsa , is taaie meuk, , glasweefsel vullen met.. porienvuller , aantal lagen eventueel mixen met extra talkpoeder, of als het sneller moet tweecollux , dat is 2k vul lak van de ijsel

  9. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Glassen regulier met 2k epoxy en goed afkammen en afdeppen met papier, met een plastic 'creditcardje'... zo schraal mogelijk schrapen. Daarmee licht en sterk. Niet epoxy geeft sterkte, maar de glasvezel gefixeerd, zo heb ik hier geleerd op het MBF (jongens F5B goed op de hoogte... en de schaalafdeling...).
    Je wilt zo min mogelijk van de epoxy in het balsa laten trekken, het wordt er niet sterker van, alleen maar zwaarder.
    Andere optie is de bekende G4 PU lak (heb ik zelf maar eens getest en ging pardoes goed) Afgerold, niet gespoten, maar afgerold met de 2K jachtlak van De IJssel.
    Deze lak edoch niet gebruiken om mee te lamineren. Te veel pigment en vulstof, geeft een elastischer laag. Prima voor verf niet voor eindsterkte met glas.

    TweeCollux, 2K ken ik niet, en maakt me erg nieuwsgierig om het te testen.
    Je zou de lak ipv kalk ook kunnen aanlengen met holle glasparel? (als een poeder...) Iets minder absorberend? Lichtere vulstof. Hoewel er aardig wat bij moet om er epoxyplamuur van te maken, geeft het een goed schuurbare plamuur. Ook als plamuur met een credidcardje aanbrengen in snelle dunne lagen... gaat heel goed!

    De IJssel chemie stonk als een bezetene... dus buiten of in geventileerde ruimte, met gasmaskertje voor. Want anders krijg je er een knallende koppijn van... iedereen in huis overigens... echt niet goed voor je systeem.
    De IJssel 2K geeft een mooi lakresultaat... ook als je het kwast... en is behoorlijk methanol bestendig. Spuiten is natuurlijk het mooist... maar je moet jezelf goed beschermen...

    Heb een PU G4 geglaste vleukel 2x in de die IJssel 2K gezet met een tussenronde zorgvuldig waterproof schuren zonder de glaslaag te bederven... het weefsel is zo niet meer zichtbaar. Het pakte goed uit, want ik had er geen ervaring mee.
    Wel echt zaak om het gewicht in de gaten te houden. Zo een model te zwaar en het wordt een draakje om te sturen... te landen.

    Ik heb met 1x 25 grams gelamineerd. Schuimkern vleugel, abachi indekking. Span 1.60 voor RC-1 kist... (Sultan 5)

    Algemeen... Indeknaden... Hoe beter het balsa aansluit, des te minder plamuur je nodig hebt. De reten en kieren zou je kunnen vullen met balsaplamuur, een lichte vulstof dat naar acryllatex ruikt, niet oplosmiddelen bestendig is, ook niet echt hittebestendig. Alebastine heeft ook zo iets. Ruikt ook het zelfde. (Maar een potje droogt snel uit, en is prijzig. Dus ik gebruik het niet meer...)
    Daar kan je dan rustig epoxylaminaat overheen zetten, zonder de plamuur aan te tasten.

    Thinerbasislak? PU G4 lakt tast het balsaplamuurtje wel aan. Zo ook bij spanlak als ondergrond. Dat gaat mis, bellen blazen, kan alles over.
    Spanlak en epoxy bijt elkaar weer niet.

    Ik weet niet of De IJssel styreen als oplosmiddel heeft. Dat is wel uit te zoeken... styreen is agressief op acrylen als ondergrond...

    Oh ja... De glasindekking is niet bedoeld om van je vleugel een surfplank te maken, waarmee je kasteeldeuren kunt gaan inrammen. Het geeft een hogere eindsterkte en behoud van zeker flex. Is vooral ook om een sterkere laklaag te creeëren...

    Voor wat het waard is...
    Gr Bas

    Laatst bewerkt: 28 nov 2016
  10. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Duidelijk verhaal Bas, leerzaam, dank!
    Maarre is denk dat je ergens een s bent vergeten in te typen ;):D

  11. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Tjypfoudten gecorigeerd :D Het was weer erg... buiten beter :eek:

    Laatst bewerkt: 28 nov 2016
    renetl50 vindt dit leuk.
  12. PH_AJH

    PH_AJH Forum veteraan

    Lid geworden:
    16 feb 2007
    Berichten:
    12.151
    Locatie:
    away
    Het droogt inderdaad uit maar als je er wat water bij doet kun je het met een spateltje zo weer oplossen en verder gaan.....

    MicropropSport vindt dit leuk.
  13. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.171
    Locatie:
    Odoorn, Drenthe
    Ja... maar moeizaam, en had het idee dat het niet meer goed werkte... door het acryl?
    Als acryl als bindmiddel uithard... bind het niet meer. Maar gewoon dan maar even testen met het potje. Mijn grootste bezwaar was dat het bezweek onder de hete bout boven de 100 graadjes... folie niet echt lekker hechtte. Overigens gaat epoxy ook stuk boven de 100 graad. (heet gestookte aardappelmesjes worden zo nuttige gereedschap om iets nurks los te krijgen)

  14. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Eindelijk weer weekend en tijd om weer wat te bouwen aan de Tempest V

    Vandaag een kleine start gemaakt met de romp

    [​IMG]

    De onderdelen om de moeren voor de motor bevestiging te verankeren.
    [​IMG]
    Dit is met epoxy vast gezet.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]
    In dit gedeelte komt de motor, lipo (6s 5000Mah) en de esc te zitten
    [​IMG]

    [​IMG]
    [​IMG]
    Lekker bezig
    [​IMG]
    En de andere kant
    [​IMG]

    En de bevestiging voor de Lipo.
    [​IMG]
    [​IMG]

    serge pot en strutter vinden dit leuk.
  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Mooie constructie!


    jan.

  16. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Gisteren weer wat aan het knutselen geweest.
    ook een tail retrack binnen gekregen.
    [​IMG]
    Bevestiging voor de servo's geplaatst
    [​IMG]

    [​IMG]
    Bevestiging voor de vleugel
    [​IMG]

    [​IMG]
    zo moet het er ongeveer uit komen te zien.
    [​IMG]

    [​IMG]

    [​IMG]

    Zondag weer verder als er tijd voor is.

    GR
    Ronald

    strutter, MicropropSport en aurectar vinden dit leuk.
  17. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 12 dec 2016
  18. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    weer wat gebouwd aan de Tempest.
    Vleugel is geglast.
    [​IMG]

    En lekker verder gebouwd aan de romp.
    [​IMG]
    Cockpit iets verlaagd zodat de piloot er beter in past en er niet een onder de schouders afgesneden hoofd in gezet word.
    [​IMG]
    [​IMG]
    [​IMG]
    Tot zover deze update.
    Volgend weekend kers dus denk dat er dan niet veel gebouwd gaat worden.
    dus alvast iedereen fijne feestdagen en een gezond 2017.

    Gr
    Ronald
    Dit gaat waarschijnlijk ook pas verder in 2017.

    serge pot vindt dit leuk.
  19. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Het voordeel van nog een extra dag vrij..... je kan weer iets aan je vliegtuig doen.
    Dus dit ook gedaan.
    [​IMG]
    Cockpit wat verfraaid met meters en tellers, niet helemaal schaal zoals het hoort te zijn.

    Begin gemaakt met het rudder.
    [​IMG]
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]
    Best wel een imposant model en dan is hij nog niet klaar.
    [​IMG]
    Er kwam ook even een grondige inspectie aan te pas
    [​IMG]
    Ook de stuurservo voor het intrekbare achterwiel werd bekeken.
    [​IMG]
    En natuurlijk ook het staartwiel zelf moest goed worden bekeken.
    [​IMG]
    Volgende week weer verder
    Dan hopelijk ook de retracts voor de voorkant binnen zodat die ook ingebouwd kunnen worden.

    Ariel, hmeijdam, Sickboy en 3 anderen vinden dit leuk.
  20. elrofotografie

    elrofotografie

    Lid geworden:
    16 mei 2010
    Berichten:
    320
    Locatie:
    Ergens bij Rotterdam in de buurt
    Eindelijk de juiste struts gevonden en binnen gekregen dus de retracts konden worden ingebouwd en getest

    Tetsen van de Retracts


    Even alles in elkaar gepast.
    [​IMG]

    [​IMG]
    En alles weer onder toezicht natuurlijk
    [​IMG]

    [​IMG]

    [​IMG]
    Alles weer goed gekeurd
    [​IMG]

    ron van sommeren en Arnold 85 vinden dit leuk.
  21. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB

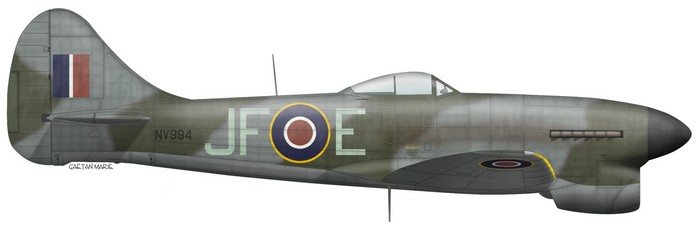

    Zeer schoon. IMG_4359.JPG

    elrofotografie vindt dit leuk.
