Hegi Teddy (modelvliegtuig, RC-Trainertje)

Wie o wie heeft er toevallig nog een tekening in een verscholen hoekje van een Hegi Teddy?

Ik heb er een vleugeltje van staan. Deze lijkt behoorlijk iets op een verkleinde Charter vleugel. Nu weet ik dat de Teddy van Hegi kwam, sporadisch tref je eens in de zoveel jaar een doos ervan. Een tekening zou mij wat meer inzicht in het model kunnen verschaffen...

Even wat minieme referenties: schouderdekker, kabinekapje een beetje als een Puma 40 of Svenson Pinto. Is maar een piep klein schaterlachmodelletje, span 1320 mm.





Plaatjes houden niet over...

Gr Bas



Hoi Bas,
ik heb helaas geen tekening voor jou,maar wat een leuk kistje is dat!

grt Hans



Ik zal ook nog even polsen bij RC-Network. Daar zijn wat 'klassieker' draadjes.
Jammer dat het tekeningetje nog niet op de The Outerzone staat.
Omgedraaid kan je vast ook iemand weer blij maken met zo een vleugeltje.
Het is in behoorlijke staat, nog prachtig in de folie. Solarfilm? Zeker zo 15 jaar gelee gebouwd.

Heb nog een Svenson Channy tekening , die staat er ook nog niet op... ook eens even werk van maken. Maakt velen blij!

Gr. Bas



Hallo Bas,

Misschien heb je ondertussen al meer informatie?

De Teddy van Hegi was in 1983 mijn eerste toestel waar ik heb met leren vliegen.
Ben voor 99% zeker dat ik het plan nog op zolder heb liggen.
Als je het nog nodig hebt laat dan maar iets weten!

Groetjes,
Johan



Dag Johan,

Oeps... had je reactie niet opgemerkt. Geen mbf-kattebelletje aan gekoppeld!

Met een plan (digitaal volstaat) zou ik je zeer erkentelijk zijn. Helaas nog niet op The Outerzone

Kan ik de vleugel ooit weer een eleverend draagvlak geven! Ik kan je wel een emaille adres toe zenden om verder te kletsen?

Gr Bas



Voor twee weken terug -zowat- is er zowaar een prachtige tekening met instructie... bouwdoosrestanten, een schitterend coclpitkapje (Hegi-relieken) aan komen waaien.
Met enorme dank aan Dries!!!!
Van het kapje ga ik een afgietsel maken in gips, zodat er diepgetrokken kan worden.
En... met weer een stapeltje tekeningen onder de arm weer eens wat laten digitaliseren. Deze, en ondermeer een Hegi T45... De tekeningen zullen dan opvolgend op The Outerzone worden geplaatst, opdat een ieder zichkan inleven of een oud modelletje weer in oude luister kan terug brengen...

Tot zovers,
Bas



Heb ondertussen nog een bouwdoosje van de Teddy gevonden in Denemarken.
Plan is ondertussen gedigitaliseerd en staat op Outerzone.
Ik zal ook nog een malletje maken van de cockpitkap en het motorkapje.
Je weet nooit wie het ooit nodig heeft

groetjes!
Johan



Kijk eens aan! Dat is een leuk bericht om te lezen!
Een schitterende aankoop dus! Via eBay of via andere site?

Een kopie van het kapje... oei... zoiets zou geweldig zijn. Al was het alleen maar een gipsen afgietsel van af de buitenzijde... dan kan ik 1 malig een kapje lamineren
Ik verwacht van Hegi een behoorlijk dikke ABS?

Complete tekening heb ik gelukkig van Dries kunnen overnemen, en had mij ook reeds geattendeerd op de digi-kopie op 'Outerzone'

Heb een tijdje terug een uitgewerkte scan van losse Robbe Charter spantjes aan de The Outerzone gezonden. Geen reactie, en geen plaatsing. Die spantjes staan immers niet op de tekening... Beetje raar.

Gr Bas



Best een leuk toestelletje.
Heb het plan een keertje bekeken op Outerzone en het spreekt mij ook wel aan.
Johan.



ff gegoogeld en gevonden op Outerzone

http://outerzone.co.uk/oldpages/plan_details.asp?ID=8431

Leuk kistje



Zoek de juiste vleugel...



Moest meteen denken aan de Tauri van Ed Kazmirsky. Ontwerp uit de vroege jaren '60, nog bedoeld voor 6 kanaals reed-apparatuur.
Model was geschikt om met alleen richtingsroer, dan wel richting en motor of richting, hoogte en motor te worden gevlogen. Als er even door gespaard was, werd er weer een stuurmotor bijgeplaatst.
Zo kon men geleidelijk wennen aan de toenemende complexiteit van het sturen, in die tijd de enig juiste manier om zonder veel brokken te leren RC vliegen. En als je het mij vraagt, geldt dit principe nog steeds.

Dat 'piep klein' zou ik trouwens nuanceren. Onder de 50 cm spanwijdte, ja, 'piep klein'.Tot 1 m gewoon 'klein'. Tot 1m50 een middelmaatje, daarboven 'groot'. 1m32 vind ik een ideale maat voor een trainer.
Boven de 3 m beschouw ik iets eigenlijk niet meer als een 'model'vliegtuig.



Dus een middelmaatje zwever is geen modelvliegtuig? ;-) (ik snap wat je bedoelt hoor)



'Ahneejoh echwel'???? Is echt maar een piep klein vleugeltje hoor... Heet ook Teddy... anders 'adie Ted geheet'n...

Erg Charterig qua vorm, zou er pardoes een mini-Charter van kunnen maken.

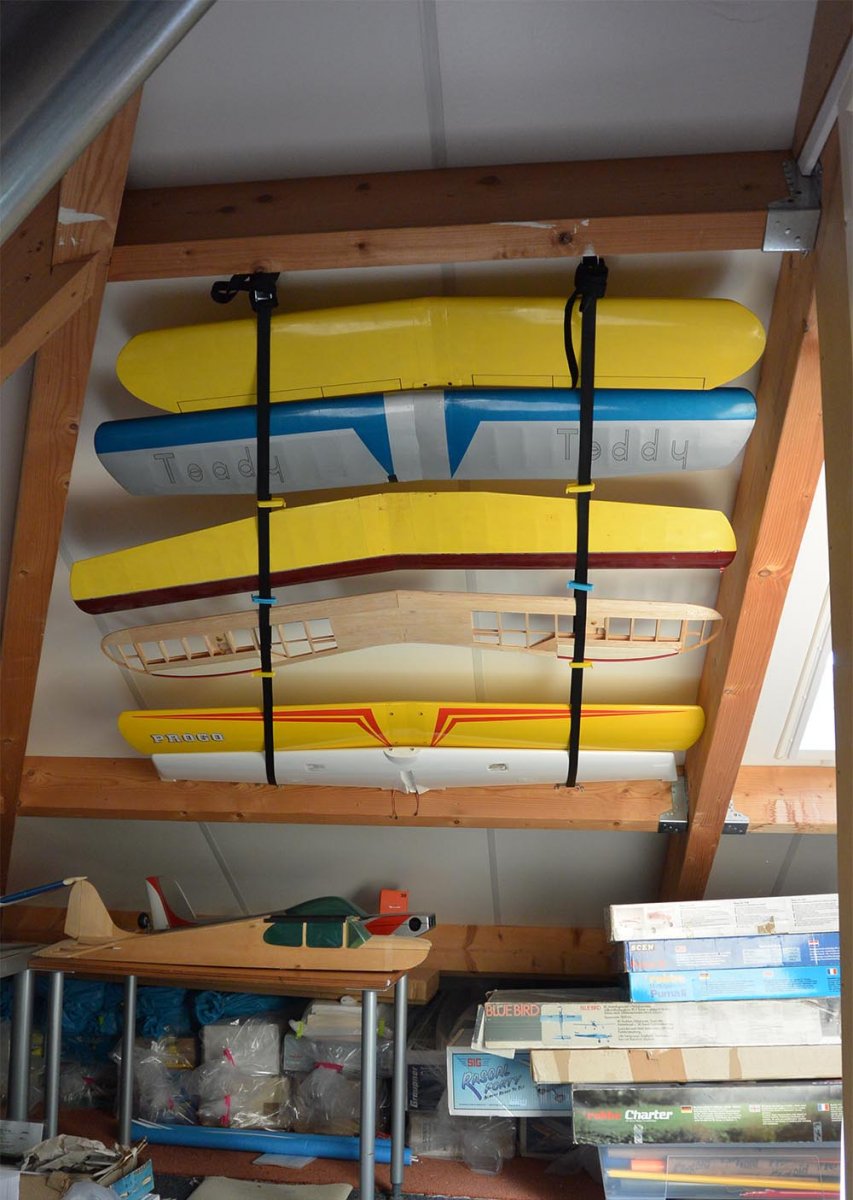

Vergeleken met de lappen die ik op zolder heb liggen. Mmmmwahhhhggg...
Tenzij je het verdubbeldekkert... dan krijgt het 'aanzien'...

Heb hier ook nog zo een HK P-40 koffiezetapparatenverpakkingsschuim-ding... zeer mooi en fraai petiterig, vol detail afgewerkt, bijna zonde om te vliegen en te bedeuken.
Groter dan een vliegende Airfix natuurlijk... zeer piep in het formaat.
Zal zo maar met een metertje span behappend, vast goed vliegen.

In die foto is nog net de Svenson Mini-Boy te zien... zeer, zeer deftig mini formaatje...

Waar hadden we het ook weer over? Haha!
[ongein] einde [ongein/]
Gr Bas



Gelukkig heb ik ook een schitterend mooi cabinekapje bij de restanten ontvangen
Complex vormpje om af te mallen.

Rustig aan met het neusje. Het is altijd meer werk an je denkt.

Een gipsafgietsel is meestal slechts 1 malig voor een epoxy-laminaat kopietje. Hoe je het ook poetst of invet.
Net twee neuskappen voor een Calmato Sport gefixt. Klus afgerond aan de hand van een zelfgemaakte plug. Dat alleen al was een flinke portie werk.
Met kunst en vliegwerk met gipsen mallen gemaakt. Van alles getest, ook met gipsverbeteraars van de artshop hier in Emmen, maar ondanks die toevoegingen, suf boenen met wax, bleef de mal brokstukjes afgeven op de vlakken tijdens het lossen.
Werkstukken gelost met WD40! Loste de wax weer op... ging behoorlijk vlot

Een epoxy matrijs is het mooist, maar ook het meeste werk en prijzige materialen. Kan bijna niet uit. Ook uit urethaanhars kan je mooie mallen trekken. Ook geschikt als epoxymatrijs. Dat ga ik een volgende keer weer testen op een ander object.

Een gipsafgietsel van binnenuit, als plug, laat zich wel herhaaldelijk goed dieptrekken.
Gr Bas

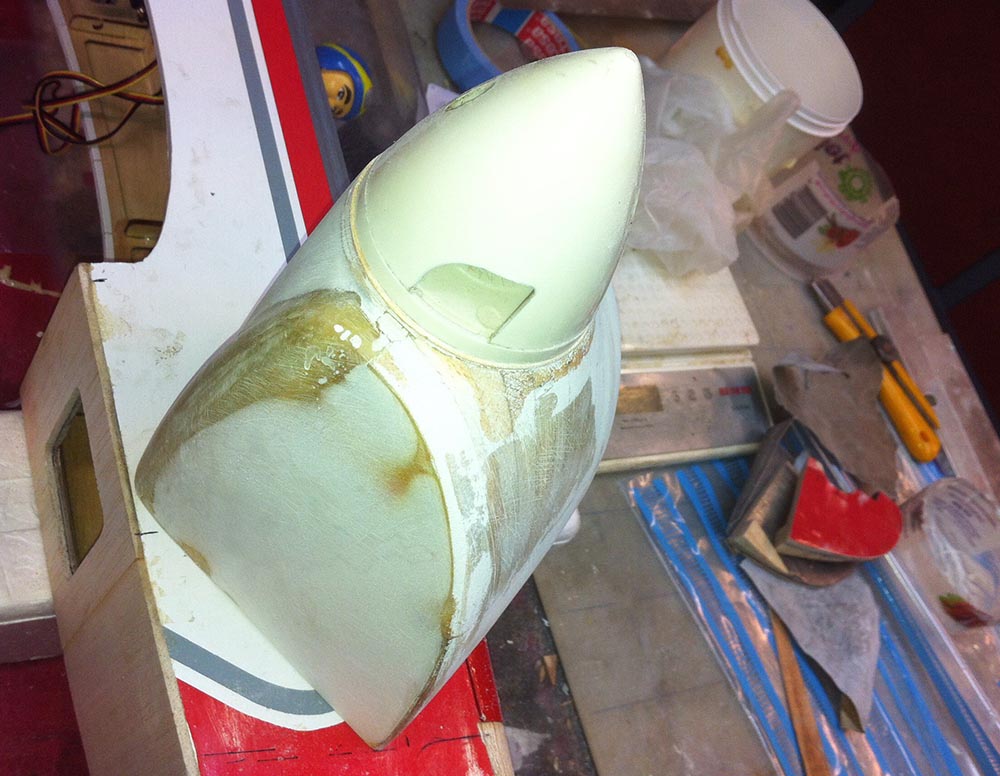

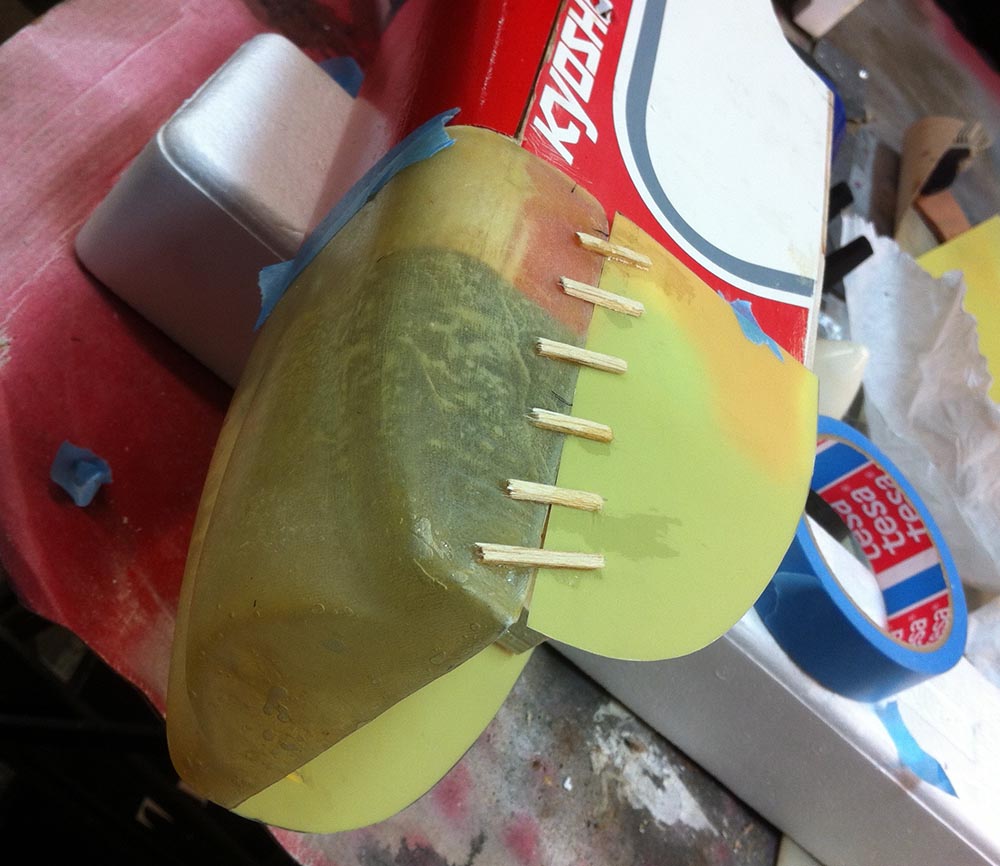

PS: Calmato plug en eindresultaat...



Hee, Bas.... past die Calmato neus ook op de laagdekker?
Want dan zou ik je willen vragen of je er voor mij ook een kunt maken, uiteraard tegen vergoeding van alle kosten....

Dan kan ik de OS op zijn kant leggen en ben ik van de meeste olietroep af....



Yep... Dit is een laagdekker... 'Sport'... Gipsen afgietsel... dus de matrijzen zijn kuis versleten.
De plug is echter goed. Ben echter nog niet tevree over de ronding in de buik. Loopt niet mooi over, en heb ik verkeerd ingeschat. Is wel te corrigeren in het epoxkapje. Zou de plug moeten aanpassen om het net effe wat mooier te krijgen.

Je maakt de plug zo goed mogelijk passend in het begin. Maar er komt een punt dat je de basis moet los nemen om verder te versterken. Daar ging het in de vorm een beetje mis. Het kan immers niet meer op de neus worden geprikt.

Plugje maken... Mooiste zou zijn een epoxy-matrijs. Maar gezien de kosten en deze quick-fix... voor een 'Zooimato'... In gips + versterkende aditieven al relatief-buitensporig financieel uit de pas....



Dusss....

géén tweede kapje?

Jammer... moet ik zelf maar eens wat proberen, heb nog redelijk wat hars en glasdoek....



Jongens toch.....!!! Wat een gemartel met die hars, weefsel en matrijzen.

Maak toch meteen een houten kap. Net zo mooi, veel lichter en zeg nou zelf, hoe vaak maak je nou zoiets nog eens? 'And if at all', dan maak ik dit zo weer opnieuw.
De kap/luchthapper van de Blitz (balsa met triplex bevestigingspuntjes en 1 laagje 20 grams glas aan de buitenkant, net als trouwens de hele rompneus):



Het front end van de Bird, een -brandstof- voorganger van de Blitz:


In ruwbouw (beeldhouwen in balsa, hoofdstuk 4):

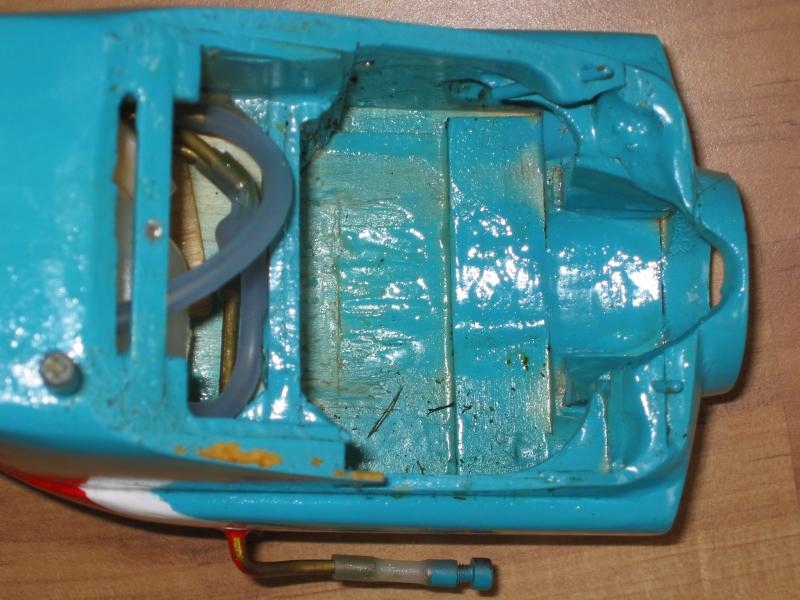

En na enige jaren dienst (vette zooi, ik ben zoooo blij dat ik nu electro vlieg ):

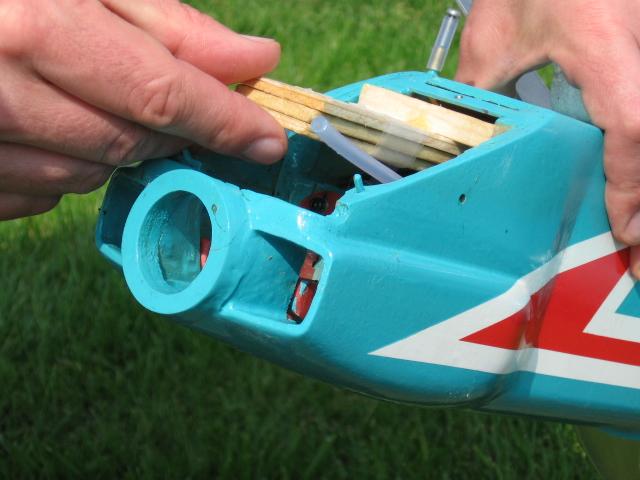

Het shimmen van de tank


Wie denkt te weten waar dat gaatje in de zijkant voor dient?


Als ik het al kan, kunnen jullie het helemaal...
