Het Jeti Duplex DC-16 / DS-16 zender Topic

Discussie in 'Model elektronica' gestart door holco, 14 feb 2013.

  1. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
  2. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Jeti sensoren zoals een GPS en een vario zijn niet goedkoop. Inmiddels is het mogelijk voor een fractie van de prijs van de originelen zelf sensoren te bouwen. Zie voor voorbeelden de RC-Thought site https://www.rc-thoughts.com/ onder de tab "sensors".

    Er wordt gebruik gemaakt van Arduino Mini Pro processorbordjes aangevuld met een sensor. De benodigde software is via de site te downloaden. Om te ervaren hoe dat werkt heb ik de GPS sensor gebouwd. Deze is zelf uit de breiden met luchtdruksensor zodat ook hoogte, vario, luchtdruk en temperatuur gemeten kunnen worden. Meer informatie hier over en de benodigde software is in dit http://jetiforum.de/index.php/do-it-yourself/8637-variogps-sensor?limitstart=0 item op het Jeti-forum te vinden.

    Wat heb je nodig om de sensor te bouwen. In de eerste plaats wat handigheid met solderen. Het is allemaal erg klein.

    Dan heb je nog wat hardware nodig. In de eerste plaats een Arduino Pro Mini, 3,3 volt 8 MHz en met een ATmega 328 processor. Dan de GPS module. Ik heb de GY-NEO6MV2 gebruikt.Verder nog een druksensor, de BMP280. Om het programma van de PC te uploaden naar de Arduino Pro Mini heb je nog een USB naar serieel adapter nodig. Hier is een ruime keuze in. Ik heb de FT232RL gekocht. Deze is om te zetten naar 3,3 volt. Tot slot is er nog een weerstand van 2,4 Kohm en een servosnoertje nodig. Dit alles is in Nederland te verkrijgen voor rond de 30 Euro.

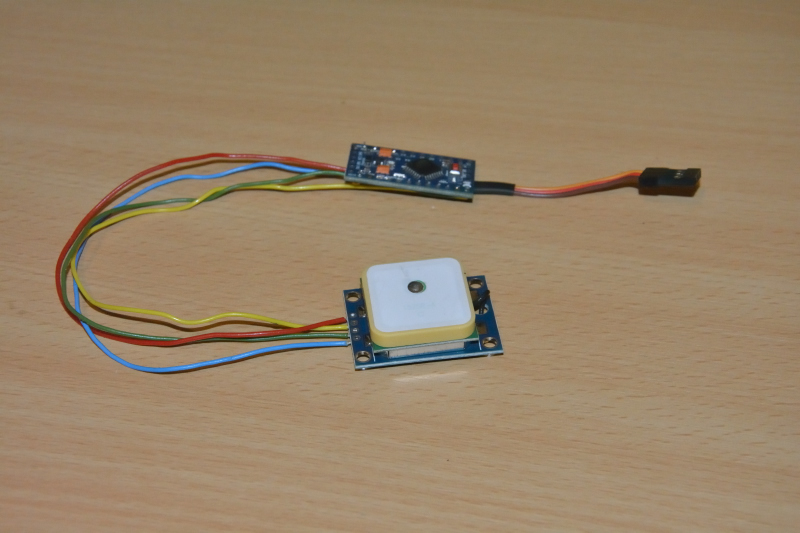

    Heb eerst een testopstelling met het Arduino bord en lange draden naar de GPS gemaakt.


    Dan met het RC-Thoughts upload programma de software voor de GPS in het geheugen van het arduino board geplaatst. Vervolgens de hele set aan een onvanger gekoppeld, alles voor het raam geplaatst en even later kwam de GPS informatie binnen in mijn DC-24. Dat werkte dus in één keer.

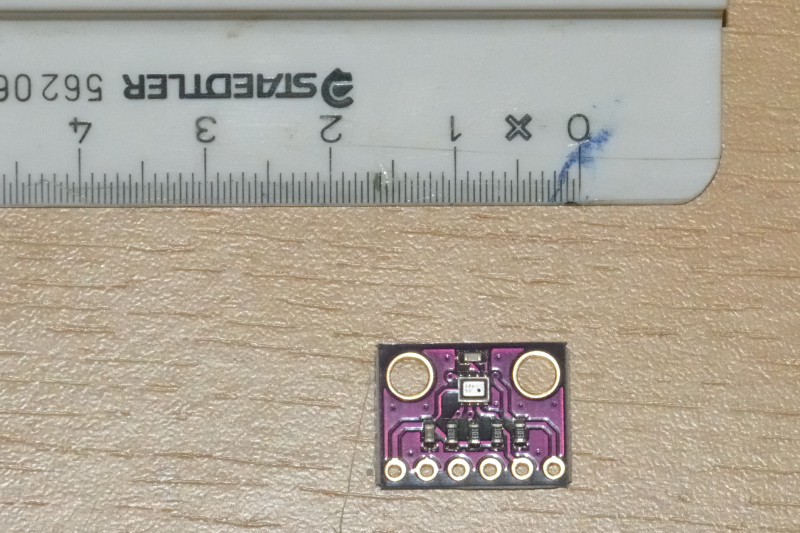

    Nu de uitbreiding met de druksensor. Dat is een heel klein printje met een nog veel kleinere druksensor.


    Het kleine zilverkleurige vierkantje midden-boven is de druksensor.

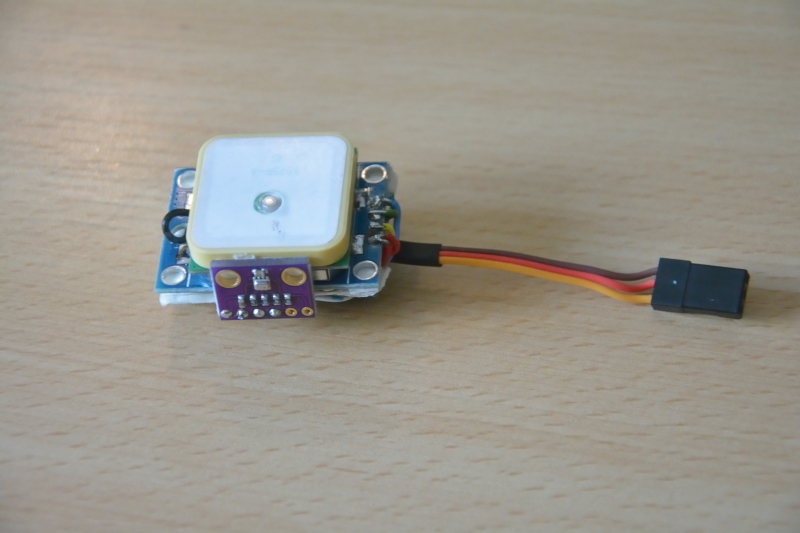

    De druksensor heeft een plaatsje gekregen tegen de GPS sensor.


    Met het RC-Toughts programma geprobeerd de software met de druksensor ondersteuning te uploaden. Dat wilde niet werken.
    Nogmaals geprobeerd met het programma Xloader en dat ging probleemloos.

    De hele unit aangesloten op de ontvanger en alles werkt. De vario is heel gevoelig. Veel gevoeliger dan de originele Jeti vario's

    Tot slot alles in krimpfolie ingepakt. Het gewicht is uitgekomen op 22 gram.


    Voor de zekerheid getest of de krimpfolie invloed heeft op de werking van de druksensor. Dat bleek niet het geval.

    Een definitieve test in de lucht zal door de weersomstandigheden nog wel even op zich laten wachten...

    Conclusie:
    Het is heel goed mogelijk zelf sensoren te bouwen. Deze zijn aanzienlijk goedkoper dan de sensoren die Jeti (en andere leveranciers) aanbieden. De GPS sensor lijkt in de thuistest goed te functioneren. Is er dan geen verschil met commerciële sensoren? Ja. De afmetingen van de eigenbouw sensoren zijn minimaal gebonden aan de maat van een Arduino bordje. Commerciële sensoren zijn veelal kleiner en lichter en zijn voorzien van flink uitgebreidere software.

    Laatst bewerkt: 17 nov 2017
    Berrie vindt dit leuk.
  3. blaauwen

    blaauwen

    Lid geworden:
    15 aug 2004
    Berichten:
    1.504
    Locatie:
    Valkenburg ZH
    En als je een week geduld hebt..... ja dan kun je alle orginele onderdelen zo uit China laten komen,
    zie hier
    https://www.aliexpress.com/item/Ubl...766539510.html?spm=2114.search0204.8.9.hFClmk
    https://www.aliexpress.com/item/1-p...-1298-4aee-b9dc-21ca003245e3&rmStoreLevelAB=0
    https://www.aliexpress.com/item/Fre...-6c10-4714-849c-a7177a999a19&rmStoreLevelAB=0
    https://www.aliexpress.com/item/Fre...-7dcb-4a89-8846-e3194bd2e06c&rmStoreLevelAB=0

    Tja die weerstand dat is lastig die verkopen ze alleen per 1000 :) niet dat het duur is.

    En zo bouw je er zomaar 4 voor de prijs van 1. :)

    Wel leuk gevonden chapeau!

    Met vriendelijke groet Aad DB

    Laatst bewerkt: 17 nov 2017
  4. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Heb altijd een hekel aan wachten. Nu is het de dag na de bestelling geleverd. Maar het is in China inderdaad 4 keer goedkoper.

  5. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.553
    Locatie:
    Tirol -Oostenrijk
    Kan iemand me helpen met het volgende.

    Voor een bestuurbaar en interkbaar staartwiel moet het volgende geprogrameerd worden (JETI DC-16)
    -Deze servo moet "geslaved" worden aan het rudder.
    -Met een schakelaar op stand "on" gaat het staartwiel mee met het rudder.
    -Met schakelaar op stand "off" , dan zal het volgende moeten gebeuren; de servo van het staartwiel moet naar de neutraalstand komen , onafhankelijk van de rudder input . Ook verdere rudder inputs moeten geen uitslag op de servo van het staartwiel hebben. Totdat de schakelaar weer in stand "on" is.

    Is het wellicht ook mogelijk om met een delay te werken, het beste zou zijn:
    ( schakelaar is ook de schakelaar om het landingsgestel te bedienen , "on" is landingsgestel uit , "off" is landingsgestel in.)

    -Op het moment dat de schakelaar wordt bedient naar "off" , een delay van ca 1 seconde.
    -in die seconde gaat de staartwiel servo in neutraal en wordt "gedeactiveerd".
    -Na de seconde krijgt kanaal 7 de impuls om het landingsgestel in te trekken.

    -Op het moment dat de schakelaar wordt bedient naar "on" :
    -Een delay/timer wordt gestart , van ca 5 seconden.
    -Het landingsgestel krijgt op kanaal 7 de impuls om uit te gaan.
    -Na de 5 seconden delay wordt de servo om het staartwiel te bedienen pas geactiveerd en kan de servo uit zn neutraalstand komen en mee bewegen met het rudder.

    Bedankt ,
    Cor

  6. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Met een Jeti zender zijn er altijd meerdere oplossingsmogelijkheden. Maar zelf zou ik het in eerste instantie als volgt oplossen:

    In de software zijn meerdere vliegfasen mogelijk. Maak een vliegfase start/landing aan en een vliegfase normaal.

    In de vliegfase start-landing en normaal is de stuurservo van het staartwiel gewoon gekoppeld aan de de stick voor het richtingsroer (dat kan via Function Assignment Een mixer is niet nodig) en in de vliegfase start/landing is het staartwiel uitgeklapt.

    Door de functie curve van de servo die het staartwiel bedient op separaat in te stellen en in de vliegfase start/landing normale uitslagen in de functie curve in te stellen beweegt het staartwiel mee met het richtingsroer. In de vliegfase normaal worden de uitslagen in de functiecurve van de servo die het staartwiel bedient op 0 ingesteld. Het staartwiel zal nu de bewegingen van het richtingsroer niet volgen. Stel je bij het schakelen tussen vluchtfases een vertraging in, dan zal het staartwiel langzaam naar de middenpositie bewegen.

    Wat hebben we nu. In de vliegfase start/landing volgt het staartwiel het richtingsroer. Wordt de vliegfase normaal geactiveert dat gaat het staartwiel langzaam naar de middenpositie en volgt het richtingsroer niet meer.

    Nu het intrekken van het staartwiel. De Jeti DC-16 heeft hier een goede oplossing voor met behulp van de in de software aanwezige sequensers. Hiermee kunnen in de tijd bewegingen van servo's worden gestuurd. Met dezelfde schakelaar als waarmee de vliegfase normaal wordt geactiveert wordt de sequenser gestart. Na bij voorbeeld 3 seconden wordt het staartwiel ingetrokken. Hoe langzaam dit gaat, hangt af van de instellingen van de sequenser. Wordt de schakelaar voor de vliegfasen teruggezet naar start/landing dan loopt de sequenser terug naar de startpositie en het staartwiel klapt uit.

    Ik realiseer me dat het gemakkelijker is dit op te schrijven dan het allemaal in de zender in te stellen. Lees daarom de delen in de handleiding die gaan over vliegfasen, globale en separate instelling en sequensers eens door. Dan zal veel duidelijk worden.

    Laatst bewerkt: 22 nov 2017
  7. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.553
    Locatie:
    Tirol -Oostenrijk
    @N.P.S. : Ah super , ik heb nu tenminste een idee hoe te beginnen.

    Thanks,
    Cor

  8. pietervandenbraak

    pietervandenbraak

    Lid geworden:
    21 sep 2010
    Berichten:
    11
    Heeft er al iemand met de assist ontvanger gevlogen?
    En voor diegene die er 1 aan willen schaffen, let op.
    Je levert sowieso 2 kanalen in, 1 voor de flite-modes en 1 voor de gain.

  9. Repel

    Repel

    Lid geworden:
    3 aug 2013
    Berichten:
    510
    Weet iemand toevallig de totale hoogte van een Jeti DS-16/24 van bovenzijde sticks tot onderzijde rubber hand grips ?

  10. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Laatst bewerkt: 18 dec 2017
  11. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Foutje. Dubbel bericht.

  12. Repel

    Repel

    Lid geworden:
    3 aug 2013
    Berichten:
    510
    Hoi N.P.S
    Dank voor de info, weet je toevallig of de stics zijn in te korten of te vervange door kortere

  13. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Zowel DS als DC sticks zijn over een beperkte afstand te verstellen. De kortere sticks voor de DS passen ook op DC. Sticks zijn los verkrijgbaar. Zie http://www.jetimodel.com/en/katalog/Transmitters/Transmitter-Accessories/

    Sticks zijn voorzien van schroefdraad M4.

    Er zijn ook stick leverbaar die voorzien zijn van een schakelaar, een druktoets of een draaiknop.

  14. Repel

    Repel

    Lid geworden:
    3 aug 2013
    Berichten:
    510
    Dank voor de hulp.

  15. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Dat schijnt niet juist te zijn. Elke Jeti ontvanger ontvangt alle 16 door de zender verzonden kanalen. Het verschil tussen de ontvangers is het aantal connectoren voor b.v het aansluiten van servo's. Zo kunnen op een REX 7 (assist) zeven servo's worden aangesloten. De kanalen voor het instellen van de mode en de gain van een REX 7 assist kunnen boven kanaalnummer 7 worden gekozen.

    Waar je wel rekening mee moet houden, is dat elke REX (assitst) ontvanger de optie heeft aan twee connectoren speciale functies toe te wijzen als b.v. een aansluiting voor een telemetrie sensor. Op de ontvanger zijn deze twee coonnectoren mede gemerkt als E1 en E2.

    Kies je hier voor dan blijven er van een REX 7 (assist) ontvanger vijf connectoren over voor het aansluiten van servo's.

    Laatst bewerkt: 20 dec 2017
  16. pietervandenbraak

    pietervandenbraak

    Lid geworden:
    21 sep 2010
    Berichten:
    11
    N.P.S.
    Dank je voor de uitleg, ik heb De gain en flite-mode boven kanaal 7 gezet, en heb nu idd zeven kanalen tot mijn beschikking.

  17. Gerben

    Gerben Forum veteraan

    Lid geworden:
    22 mrt 2003
    Berichten:
    5.557
    Locatie:
    Rotterdam
    Even een vraagje, kun je modellen via de PC kopieren van een DC-16 naar een DS-16?

  18. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Ja dat kan. Wel controleren of de schakelaars werken als gewenst. De DS-16 heeft een andere schakelaar configuratie dan de DC-16. Bovendien heeft de DS-16 bewegingssensoren. Ook de eventueel in de DC-16 aanwezige zelfgemaakte soundfiles kopieren naar de DS-16.

  19. Gerben

    Gerben Forum veteraan

    Lid geworden:
    22 mrt 2003
    Berichten:
    5.557
    Locatie:
    Rotterdam
    Ok top, bedankt.

  20. Johnnyploeg

    Johnnyploeg

    Lid geworden:
    6 feb 2012
    Berichten:
    120
    Dag Samen,

    Wie heeft nog de oude Jennefer audio-files op zijn jeti zender? deze zijn bij mij verdwenen na de zender update van 3.2
    Helaas vergeten dat deze over werden geschreven.
    En Duits is nu niet mijn favoriete taal is gebleken, dus terug naar engels.

    Mvg John

  21. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    9.094
    Bij een van de laatste update's is de Engelse stem Jennifer vervangen door een andere stem. Er moet dus een Engelse stem op je zender aanwezig zijn. Heb je gecontroleerd of de zender in de Engelse taal is ingesteld?

    Persoonlijk vind ik de verstaanbaarheid van Jennifer beter dan de nieuwe stem. Vanuit een backup heb ik toen Jennifer opnieuw tot leven gewekt.

    Als je de zender aansluit op de computer en de Windows verkenner opent, dan moeten op de SD-card van de zender onder <driveletter:>\Audio\En\ en <driveletter:>\Voice\En\ "wav" files zichtbaar zijn. Zijn die er niet, dan de files in de betreffende mappen van het update bestand naar de mappen op de SD-card kopieren.

    Je krijgt dan wel de "nieuwe" stem.
