Inside F5J, servo bekabeling futaba R7008Sbus fasstest

Hallo
Na de vakantie gaan we twee Inside F5J bouwen van Hoelein.
Ga er een futaba R7008 sbus fasstets voor gebruiken ivm telemetrie .
Maar nu komt het eerste problem aan de orde

8 kanalen ,

8 servos
1 ingang voor gas

Hoe hebben jullie dit opgelost bij deze kist???

zou eventueel de de remkleppen met een y kabel kunnen doen .

ideeen en tips zijn zeker welkom

mvg
Patrick



Zit zelf ook met een vergelijkbaar probleem maar zo zou het moeten kunnen.

http://manuals.hobbico.com/fut/r7008sb-manual.pdf

Als je het S bus kanaal gebruikt kun je nog een hand vol servo's extra er aan hangen. S bus decoder er tussen dan kun je standaard servo's gebruiken.



Wilde eigelijk zo licht mogelijk .

Dacht eerst aan een hub en twee sbus Servo's .

Maar probeer eerst ff simpel .
Anders idd de sbus Servo's .
Mooi project naast dlg vliegen



Ik ben met een zelfbouwprojectje bezig op basis van de Inside-vleugel en ga een 8kanaals ontvanger (van graupner) in de vleugel verwerken. Ik heb nu de uitslagen van de binnenste rolroeren zo'n 60% van de buitenste en dat ga ik mechanisch oplossen (kortere servohevels op de binnenste rolroeren.)
De 2 rolroerservo's in elke vleugeltip kan ik dan met een y-kabel aansturen, de flapsservo's wil ik juist niet met een y-kabel omdat ik die wat meer met de rolroeren mee wil mixen dan ik met de standaard Inside kan.



Ander optie is één sbus servo op het richting roer te zetten vis de sbus poort .
Kan dan de goedkoopste wezen van Futaba .

Maar wie kan mij in Jip en Janneke taal uitleggen hoe dat moet met instellen op zender en ontvanger ????



Lijkt me wel gaaf om alles mooi in te kunnen stellen met zes kleppen



Is het ook!



Stelt niks voor



Dat is mogelijk. Zelf heb ik de hoogte en de richting op de Sbus gezet. Zijn met rond de 60 euro niet echt goedkope servo's, want je wilt toch wel een betrouwbare op hoogte (en richting). Werk wel goed. Andere optie is twee ontvangers koppelen. Dan ben je dus ook ongeveer net zo duur uit.



Twee (R7008SB, evt R7003SB of R7006SB)) ontvangers koppelen levert ook het voordeel op van een heel simpele kabelaansluiting tussen romp en vleugel: één voedingskabel. Kun je verder zelf vrij kiezen uit alle servo's.

Erik



Ik heb me er altijd al over verbaasd waarom dit model 6 servo's in de vleugel heeft. Het kan niet anders zijn dan dat door de meervoudige V-stelling dit de enige oplossing is en een mechanische koppeling niet kan.

Verder vind ik de grootte van de welf/remkleppen wat aan de kleine kant en daarentegen de totale rolroeren weer erg groot.
Als er vanwege een gebrek aan vrije kanalen gekozen zou moeten worden zou ik eerder de rolroeren koppelen dan dan de beide welfkleppen.
Het hele model uitrusten met S-bus servo's lijkt me een duur grapje te worden.



De rolroeren en flaps zijn erg licht en niet heel torsiestijf. Als je ze langer maakt of met pennetjes gaat koppelen worden ze gevoelig voor flutter denk ik.

Daarnaast kan je zo wel heel leuk alles mixen. Met de Flaps max omlaag, binnenste rolroeren max omhoog blijft hij nog steeds perfect te sturen in de landing.

In mijn nieuwe vleugel ga ik de rolroeren niet meer ieder via een apart kanaal aansturen maar. Verschil in uitslag regel ik wel met de servohoorntjes en zo kan ik een kleine 8 kanaals ontvanger gebruiken.

Hier zal ik voor de butterfly die extra mogelijkheden wel gaan missen denk ik



Heb een fasstest 8 Kanaals liggen
En een fasst sb achtkanaals ,

Hoe koppel je deze dan ??

Mvg
Patrick



Welk type ontvanger heb je?

Als je twee R7008SB ontvangers hebt kun je een ontvanger in mode A zetten (kanaal 1-8) en de tweede in mode C (kanaal 9-16). Dan heb je geen Sbus maar gewone uitgangen. Het veranderen van de mode doe je met het knopje op de ontvanger, vervolgens kun je gewoon de servo's aansturen volgens de kanalen van je zender. Of het ook met twee verschillende ontvangers gaat, kan ik geen antwoord op geven.



Je zender stuurt FASST of FASSTest niet beide tegelijk. 2 verschillende ontvangers zal niet werken.



Okee , dacht dat je et een moest binden en de ander kon door lussen van sbus naar sbus



Ik kan jullie wel helpen denk ik. Ben hetzelfde model aan het bouwen. Ook met 1 7008 ontvanger.

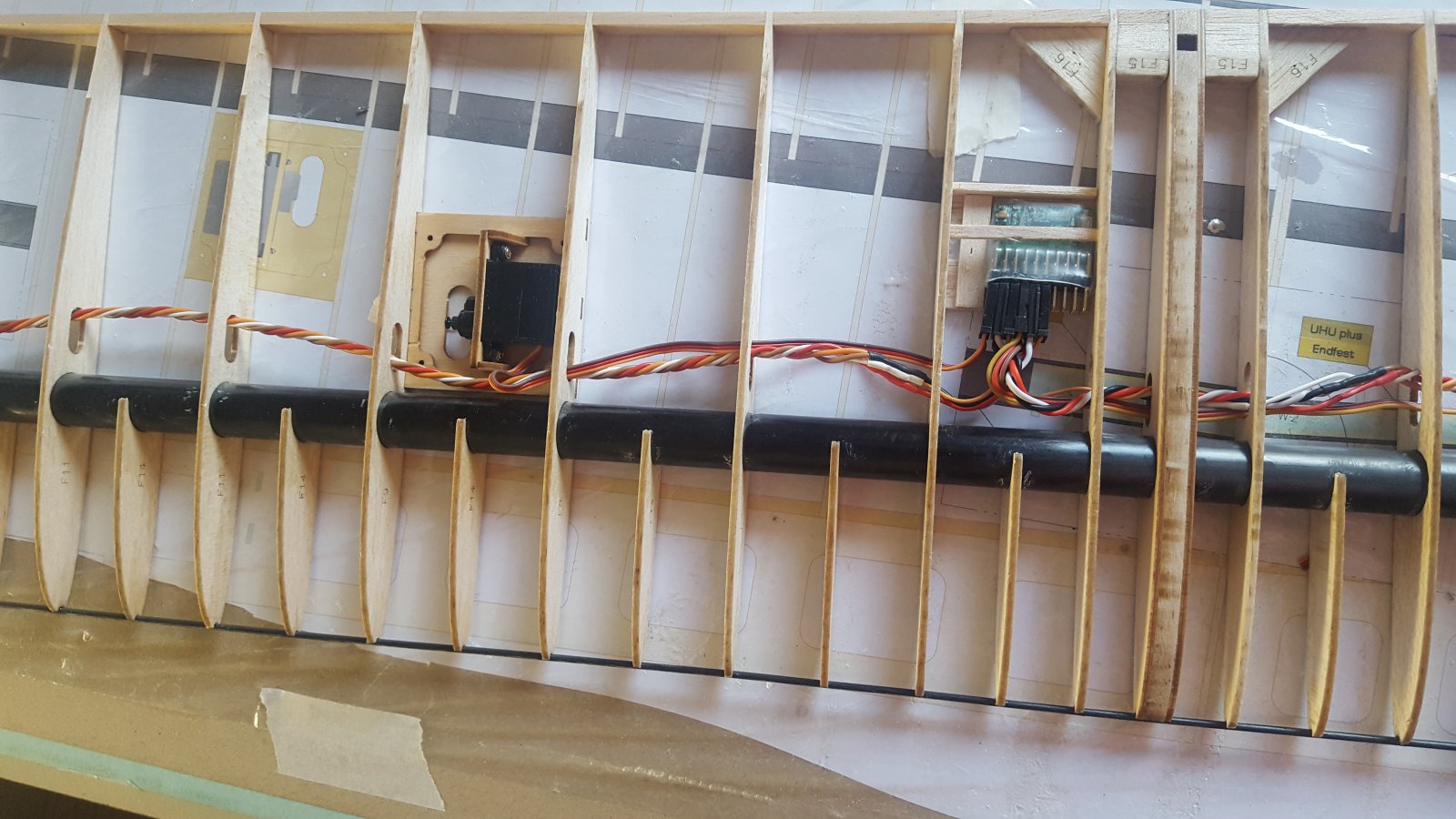

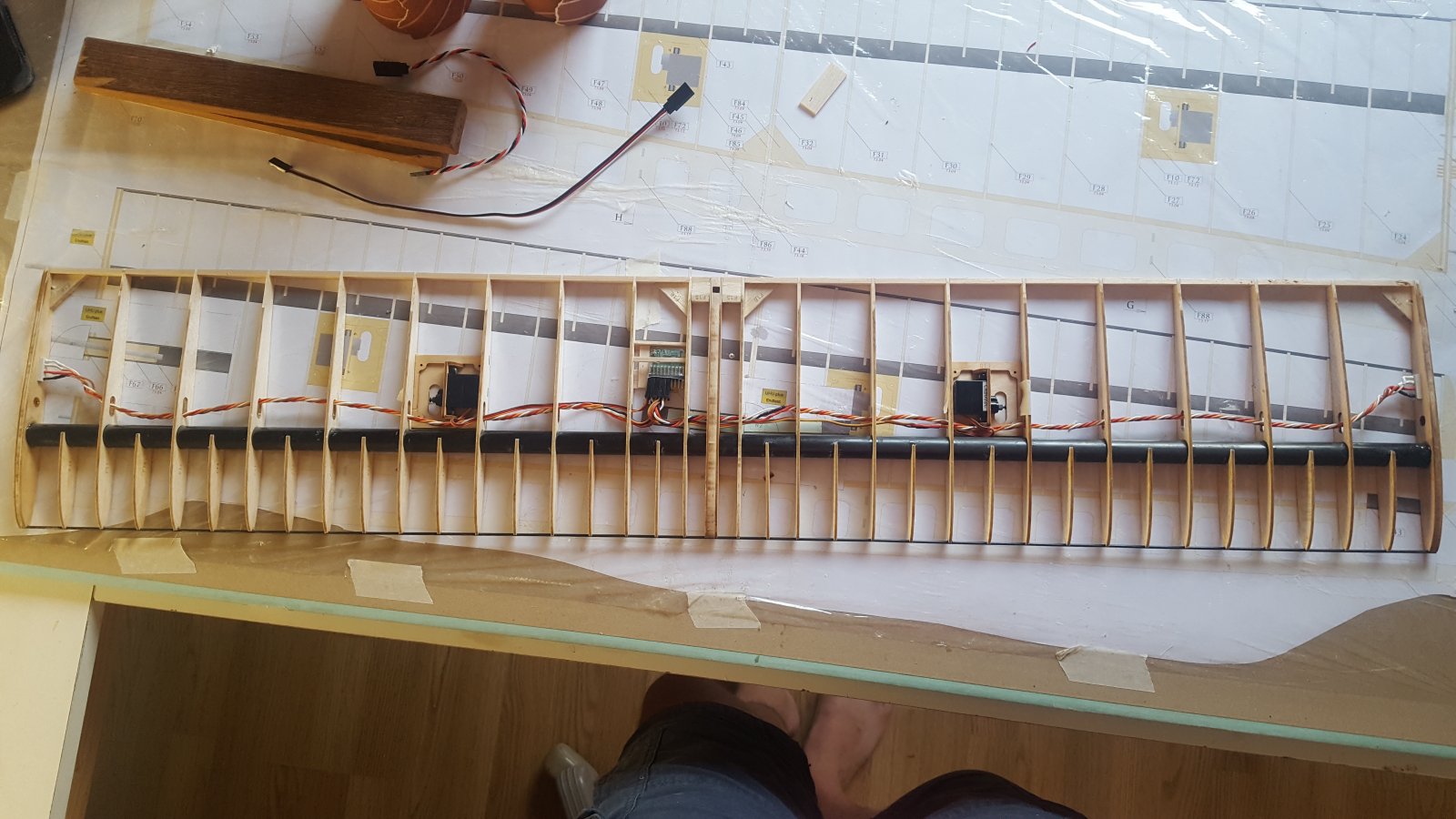

Ik heb de aanbevolen servo's gebruikt. Richting, hoogte en motor op normale kanalen. Vleugel word aangestuurd via sbus. Dan zit er een decoder van hk in de vleugel.



Knoop door gehakt ,
Ga met twee sbus servo's werken op de tail .



Zou je hier nog even het model/type/bestelnummer van de HK decoder kunnen posten ?
Alvast dank.
vr. gr.
Joop



https://hobbyking.com/en_us/signal-converter-module-sbus-ppm-pwm-s2pw.html

Deze is het. Ik heb hem zo ingesteld dat de converter op kanaal 9 tot 16 werkt. Dan de zender de kanaal toewijzing gebruiken.
