John Deere 7280R schaal 1/8

Als ik de maten van de motoren bekijk en het toerental dan is de blokkeerstroom veel meer dan 10A. In jouw topic staat ergens dat de motoren 110W zijn, dit is het vermogen dat hij continu mag afgeven, dus niet de blokkeerstroom. De blokkeerstroom houdt een motor maar enkele seconden vol waarna hij doorbrand, daarom is de aansluitdraad maar 1,5mm2, want die kan ook kortstondig 100A verdragen. Maar mocht het autorelais vast bakken, dan kan je altijd nog een zwaardere inbouwen, wat die dingen zijn bijna even groot.



In de cabine vloer een nieuwe plaat gemaakt, zodat alles er weer onder past
















Mvg Richard.



Om wat meer ruimte te creëer voor de bedrading heb ik sommige gaten verzonken en in plaats van inbus schroeven hiervoor schroeven geplaatst met een verzonken kop.



De Beier USM-RC-2 soundmodule geplaats met de bijbehorende luidspreker.













Om alle servo's aan te kunnen sturen heb ik twee MP8 Multiprop Decoders geplaatst, ik heb de kabels ingekort op de juiste lengte.










Het voordeel van deze MP8 is de zeer compacte uitvoering waardoor ze weinig ruimte nodig hebben. Als ontvanger heb ik een Jeti Duplex R8.







Mvg Richard



Richard, ik snap dat je hier met de beschikbare ruimte moet woekeren, en dan verzonken, platte koppen moet gebruiken (voorlaatste post)
Maar zou het niet beter passen bij je fraaie machine, om daar ook inbus-verzonken schroeven te gebruiken in plaats van zaagsnede?
Overigens, niets dan lof!
Cor



Cor je hebt een punt, de schroeven zitten nu al achter de beplating maar ik ga deze in de toekomst vervangen ( ik heb ze al besteld ).

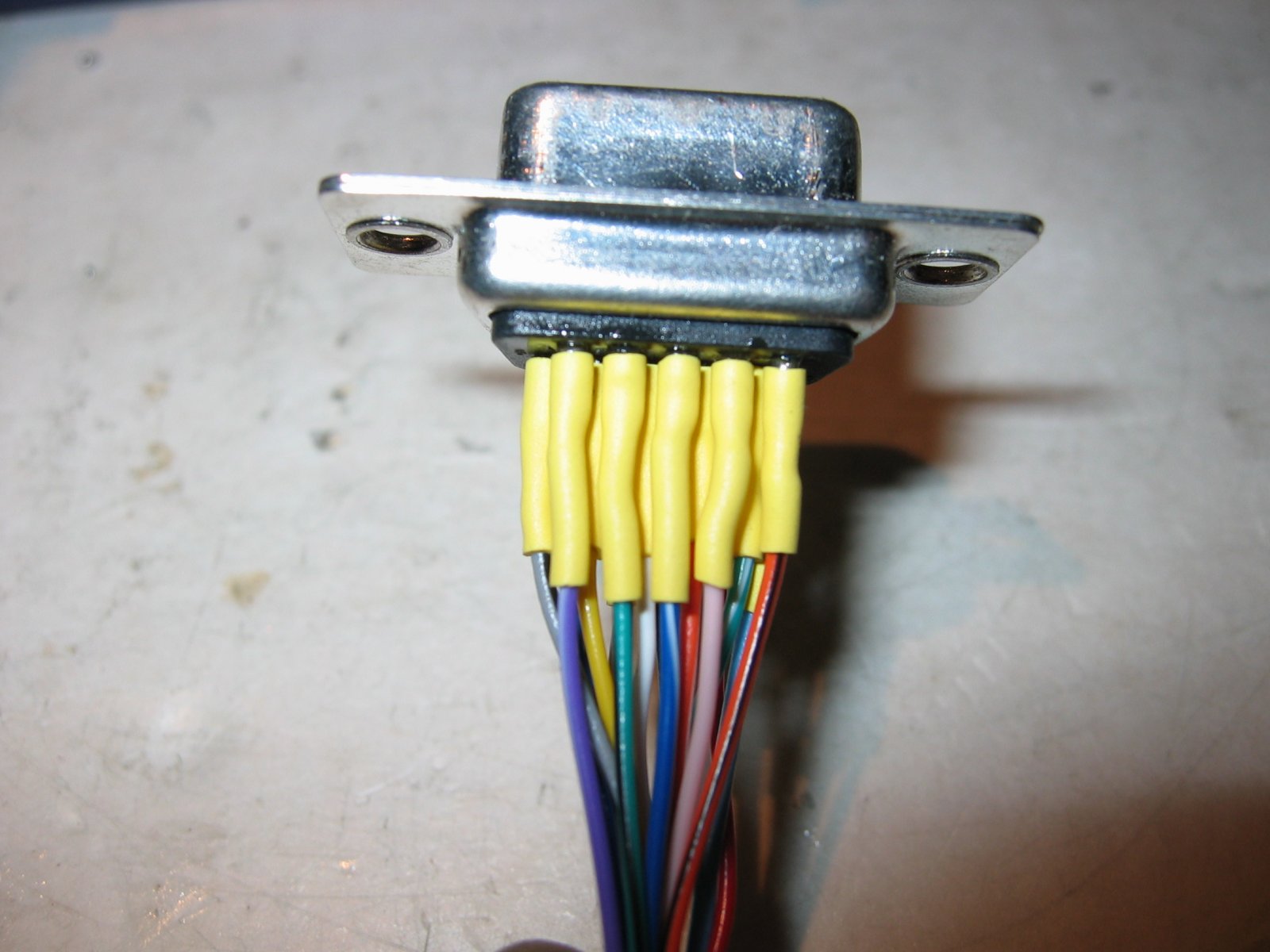

Ik heb de dertig kabels aan de sub-D stekkers gesoldeerd, vijftien aan deze.










En vijftien aan de sub-D stekker waar de servo's, voor het openen van de deur, het achterraam en het stuur in de cabine aan komen, ik ga voor iedere servo drie aparte draden gebruiken om de spanning zoveel mogelijk over de stekker te verdelen.










Kabels gebundeld en stekkers genummerd. Door de vele functies die op de trekker zitten zijn het vele kabels geworden, die weer de nodige ruimte in beslag nemen

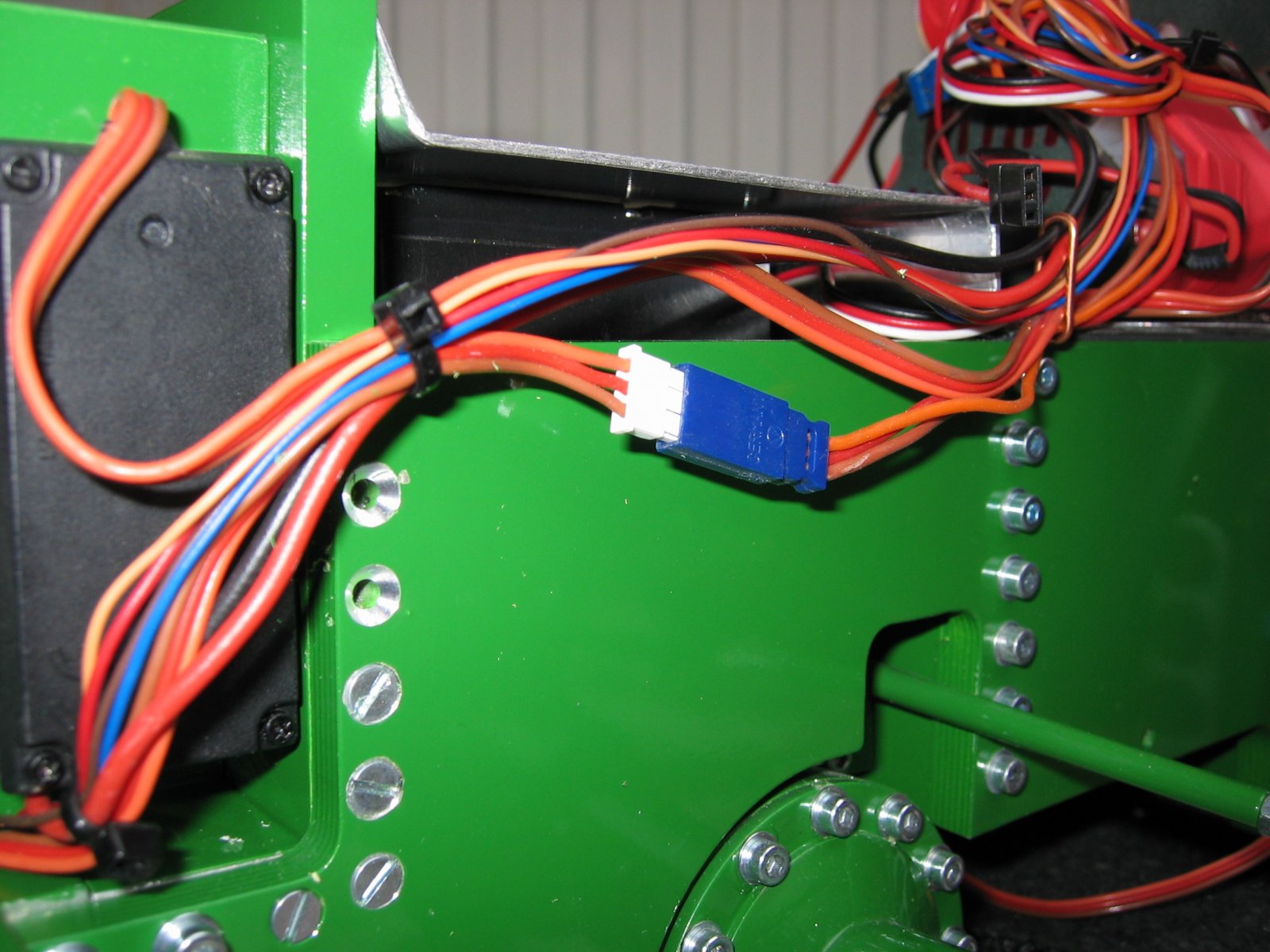

Maar het is gelukt, het past er allemaal achter .








Mvg Richard



Ziet er goed uit !
Wat een spagetti krijg je hé als je zoveel functie hebt.

groetjes, Charlotte.



@ Dankje Charlotte, en de "leuk"erds , inderdaad, er is een behoorlijke hoeveelheid kabel nodig om alles aan te sturen, dit heeft ook meer ruimte nodig dan ik had voorzien .

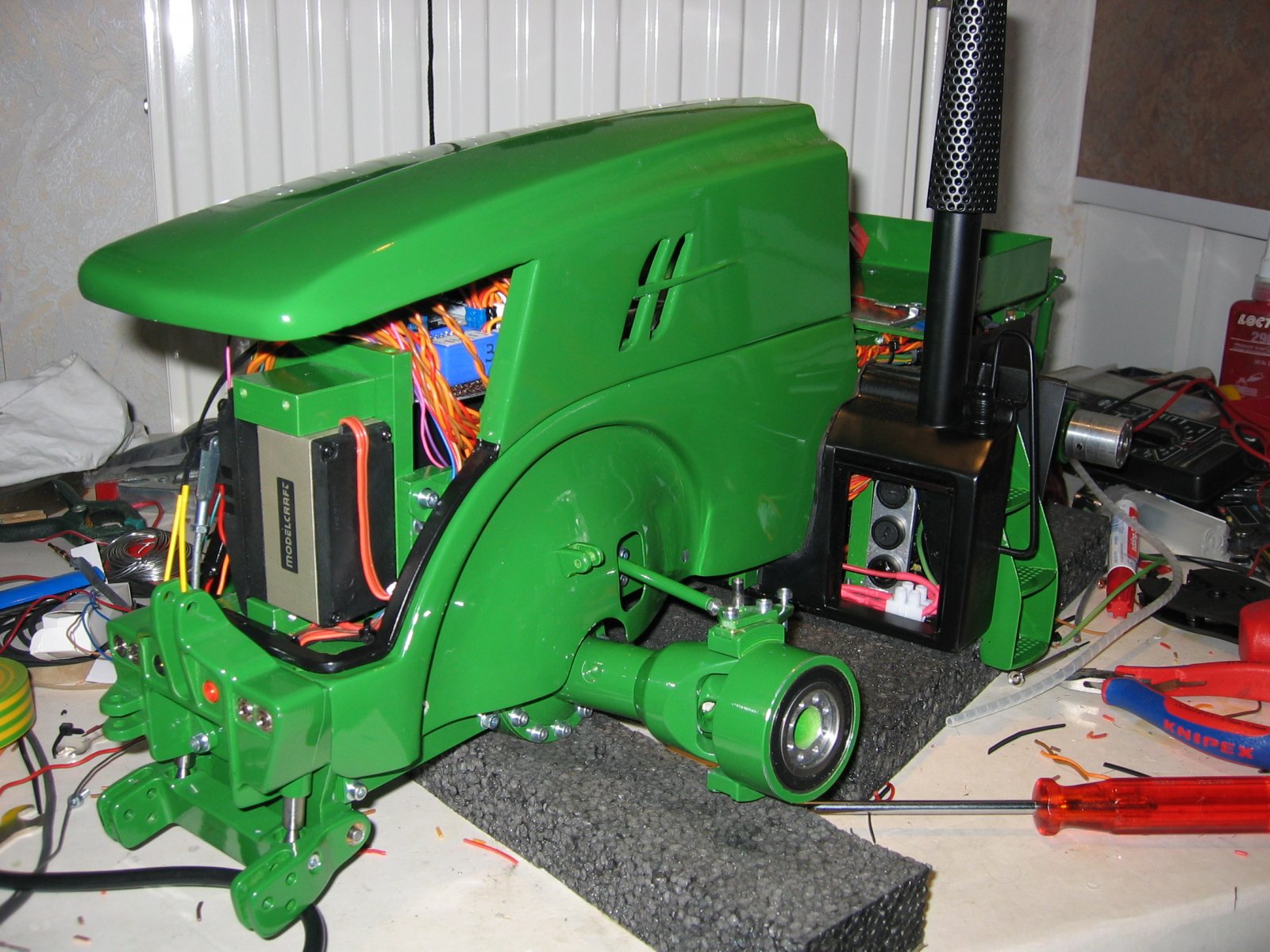

Ik heb nu de motorkap gemonteerd, hierop komen nog sticker met de gele strepen en het type, ik moet alleen nog uitzoeken wie, of waar ik deze stickers kan laten maken in schaal 1/8.







Mvg Richard.



Rij accu's en bekabeling passen nu onder de cabine vloer .







Mvg Richard.



Ziet er mooi uit !

Gr. Charlotte



Knappe bak idd



@ Dank jullie wel .


Ik ben nu begonnen met het inbouwen van de grill, in de uitsparing aan de boven kant komen 6 LED's te zitten, en in de gril 2 LED's.









In de uitsparing komt in dezelfde vorm gepolijst RVS.










Uit aluminium een houder gemaakt voor het plaatsen van de LED's , hierin ga ik LED afstandhouders lijmen waarop later de LED en de reflector wordt vast gelijmd.











Samengevoegd ziet het er dan zo uit, de aluminium LED houders zijn van onderuit vastgeschroefd, onder op de tekening kun je zien hoe de reflectoren komen te zitten.






Mvg Richard

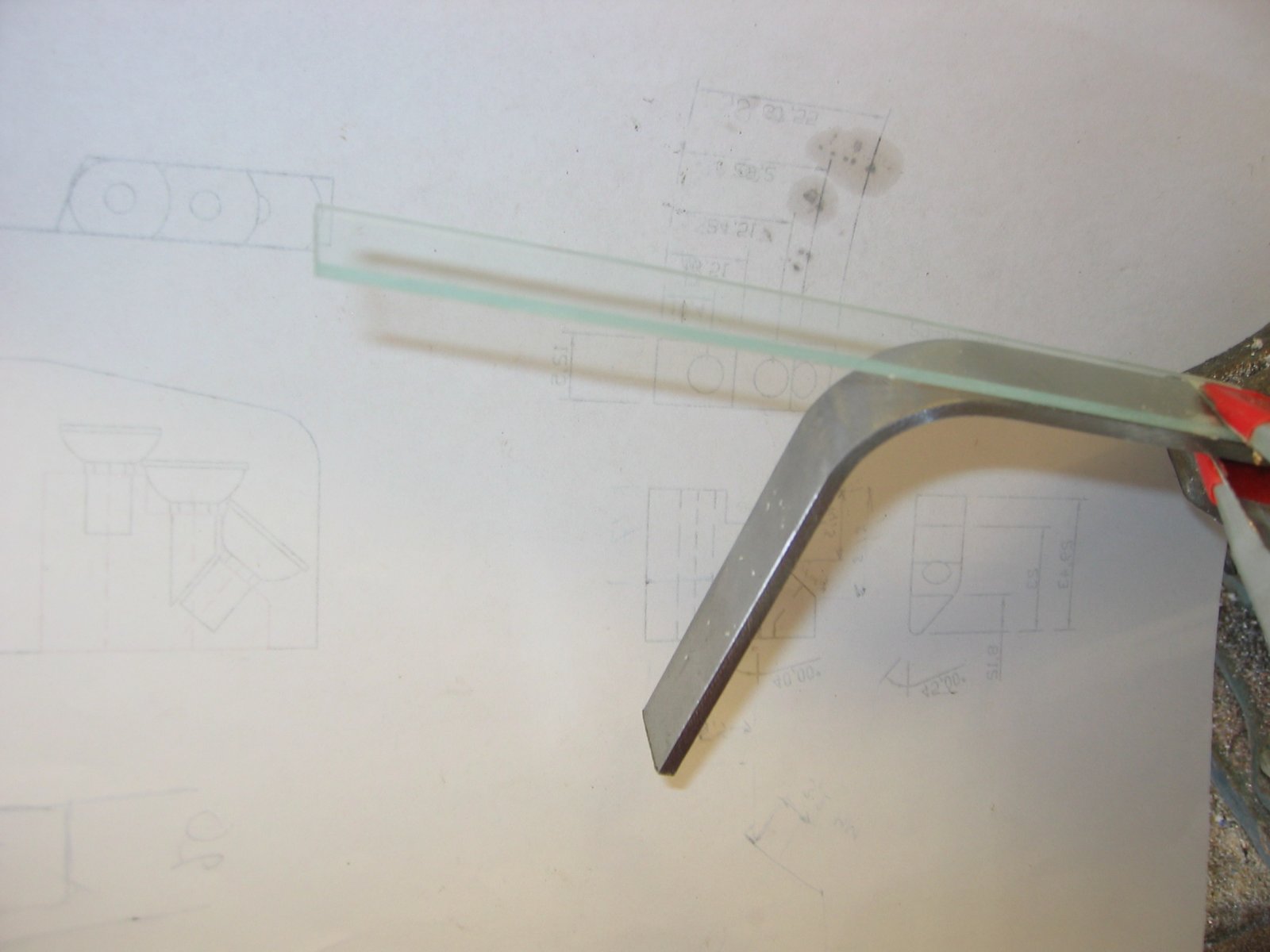

Het glas voor de twee maal drie LED's maak ik van 2 mm dik plexiglas, hier voor heb ik een stalen mal gemaakt om het plexiglas te buigen.










Het plexiglas verwarmd en om de mal gebogen.

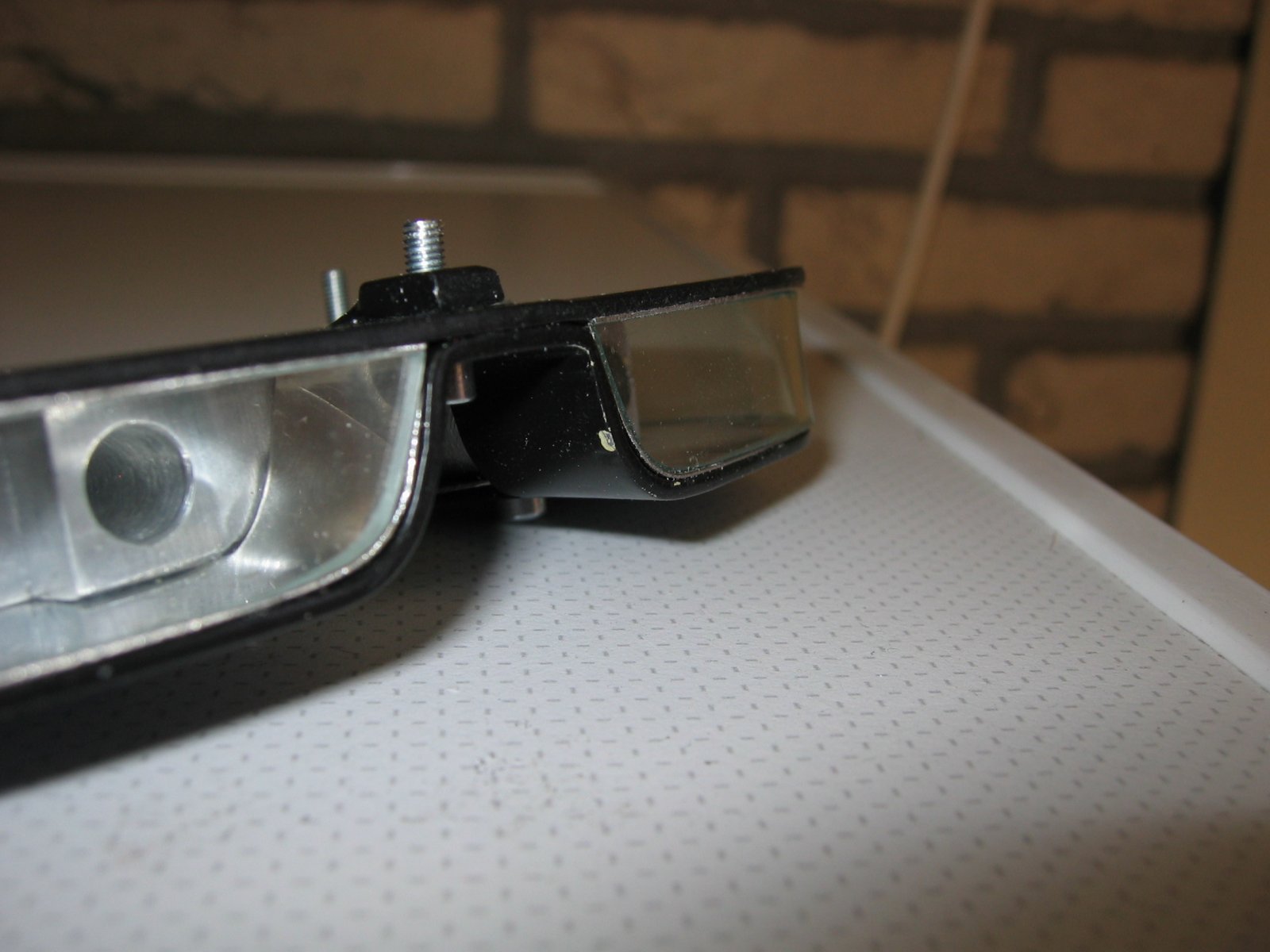

Daarna het gebogen deel pas gemaakt in de behuizing, waar het t.z.t. in wordt gelijmd.









Mvg Richard.



Dat wordt heel mooi zo

Sent from my SM-G903F using Modelbouwforum.nl mobile app



Ziet er goed uit.



Allereerst wens ik iedereen een heel gezond, voorspoedig en creatief 2018 toe.
Ook wil ik iedereen weer bedanken voor de reacties .

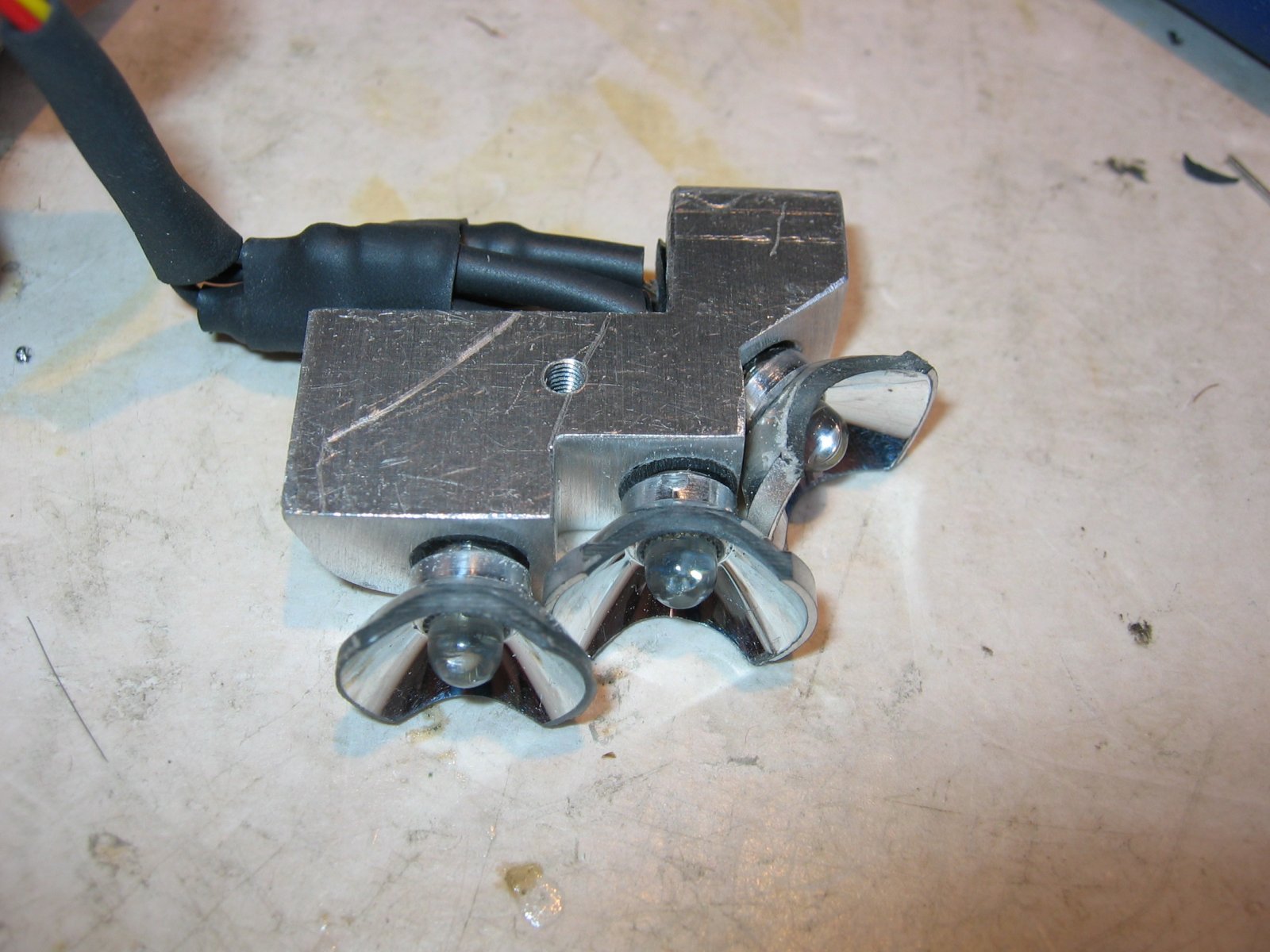

Ik heb de reflectoren smaller gefreesd en deze samen met de LED's en de led afstand houders vast gelijmd in het aluminium frame.










De LED lampen, die in het midden van de Grill komen, samen met de weerstanden op maat aan elkaar gesoldeerd . Om de LED's een stukje zwarte krimpkous gelijmd dat er voor moet zorgen dat er geen licht achter de Grill schijnt, hiermee ga ik ze ook vastlijmen in de Grill.










LED's in de Grill gelijmd.

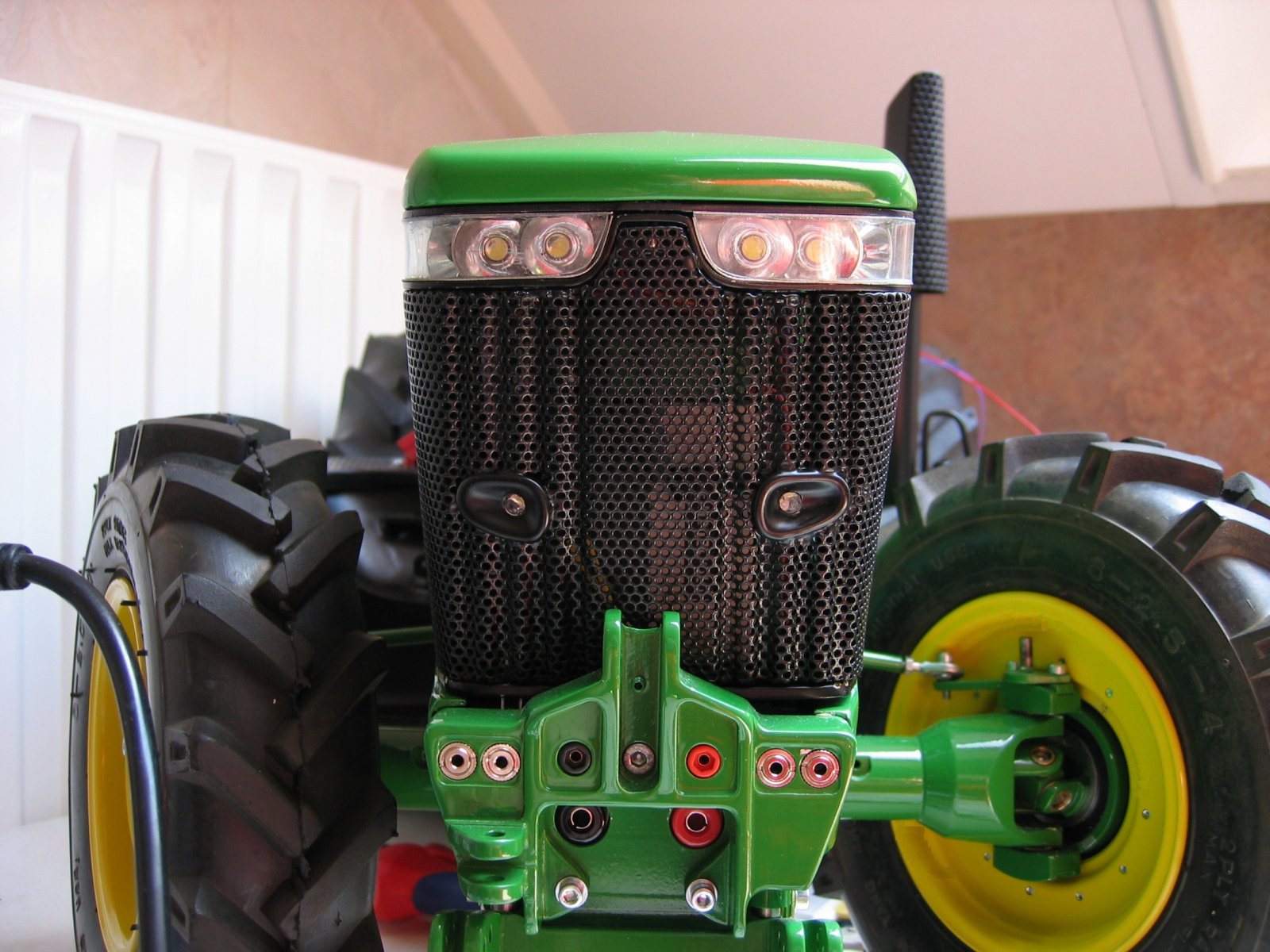

Het geheel even in elkaar gezet .






Mvg Richard.



petje af zeg!

Ben door de voorgaande pagina's gesprongen en je metaalwerk bewonderd. Bijna jammer dat het onder een laag lak verdwijnt, zoveel detailwerk!

Zie ik nog tegen werken met hout en plastic op - terwijl je daar makkelijk kunt bijsturen met wat materiaal - doe jij het allemaal in metaal. Chapeau!

wellicht dat je wat ruimte door je kabelbundels had kunnen besparen door de kabeldiameters aan te passen aan de stroomsterkten, vaak niet zo'n relevant punt en is oversized makkelijk maar jij hebt daar wel een hele stevige spaghetti bundel voor de hele familia aan tafel die je weg moet werken. Maar goed, het is je gelukt dus wat zeur ik ook.



Ook de beste wensen Richard,
Prachtig gemaakt weer !
groetjes, Charlotte.



Charlotte, Frank en iedereen die via "leuk" heeft gereageerd, bedankt voor jullie reacties .

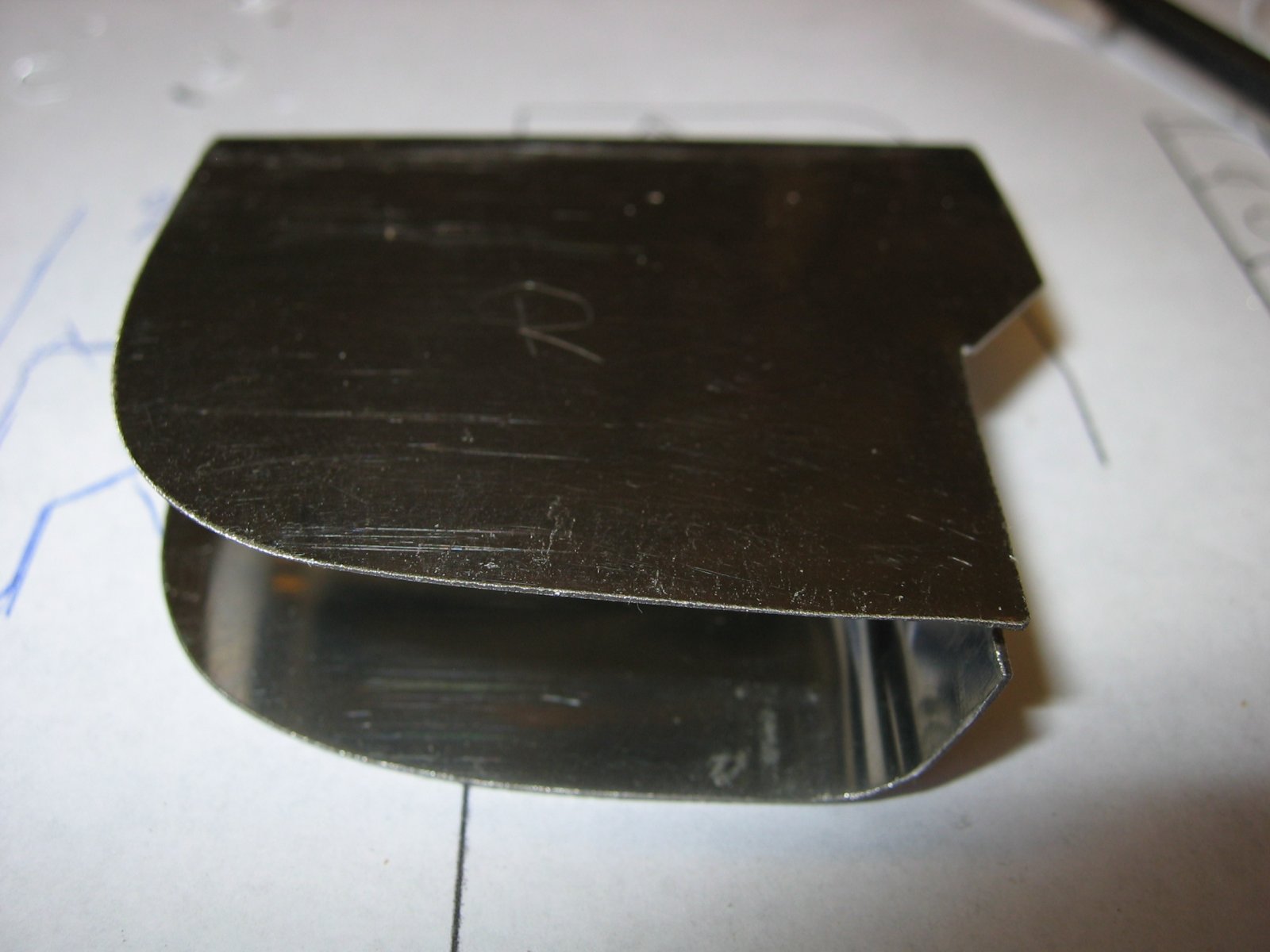

Verder met de achterlichten, hiervoor heb ik een reflector genomen en deze met een zwart kunststof schotje in tweeën gedeeld, aan de boven en onderkant van het schotje een gat geboord voor de twee LED's.










De achterlichten bestaan uit twee kleuren, rood voor het achter- en remlicht, oranje voor de het knipperlicht. Ik heb hiervoor twee reflectoren gebruikt en deze aan elkaar gelijmd.

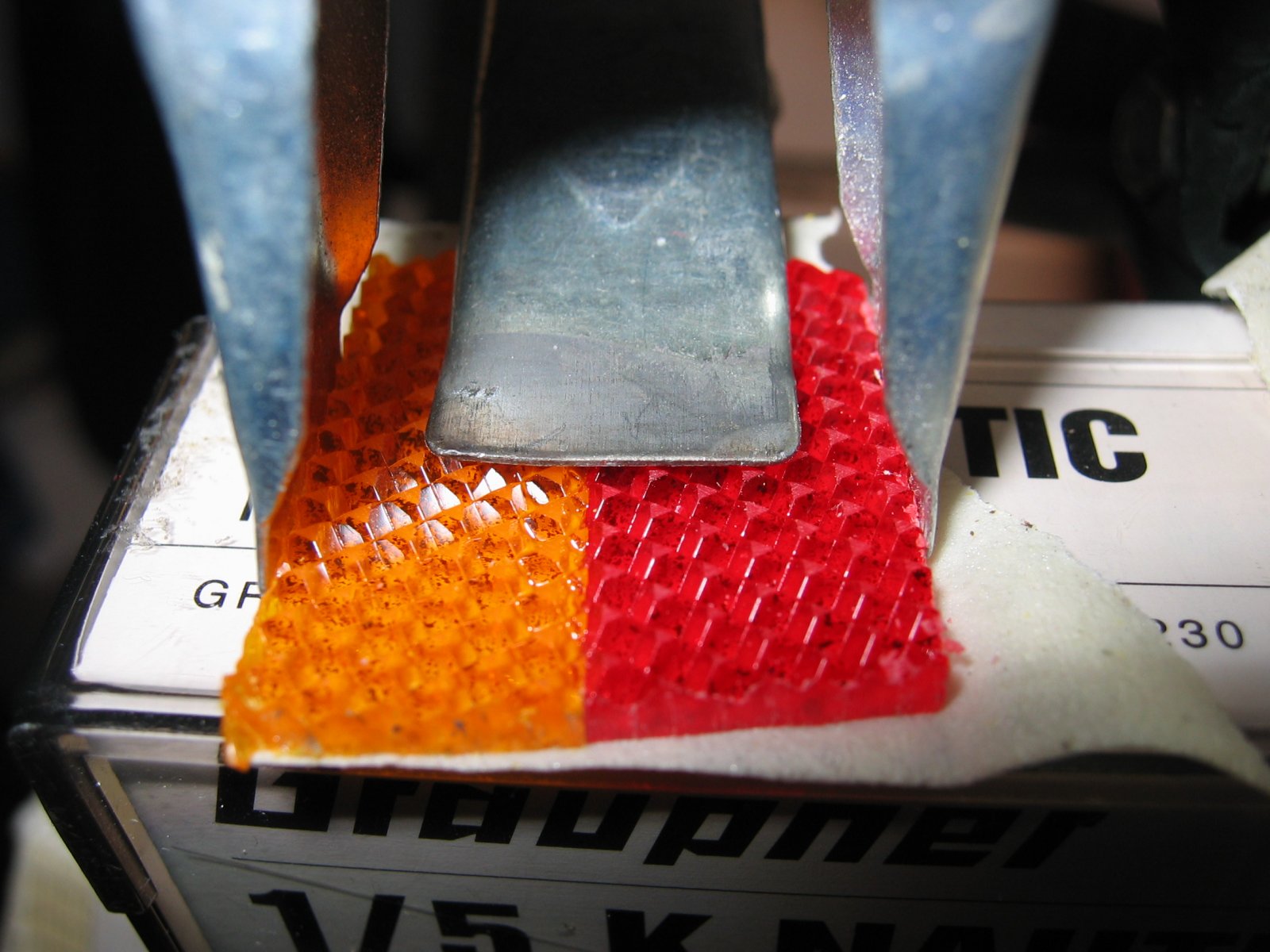

Om de vorm te bepalen heb ik een stickervel op de behuizing van de achterlichten geplakt en met een pen de rand afgetekend, hier heb ik ook het midden op afgetekend met een horizontale lijn, deze lijn plak ik dan precies op de deling van het rode en oranje kunststofglas waarna ik het kunststofglas op maat kan vijlen.
















Kunststof glas en reflector aan elkaar gelijmd en beide LED's met weerstand geplaatst.

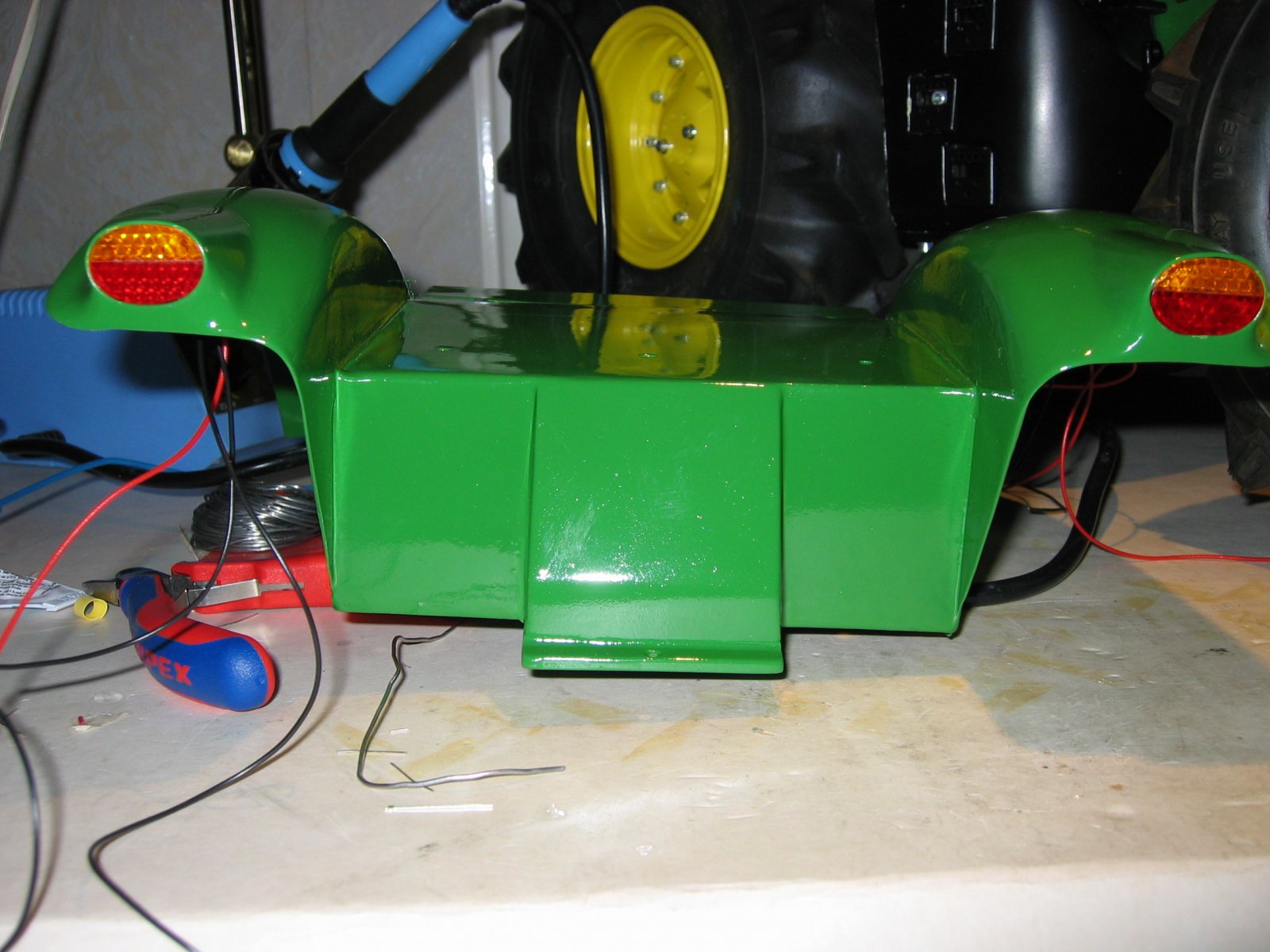

Alles samengebouwd.






Mvg Richard.



Verbluffend mooi resultaat.
Heb je evengoed wel gekleurde leds gebruikt? Want gewone witte zouden wel eens erg licht kunnen overkomen
M.a.w.: plaatje van de brandende lampjes, hoeft niet knipperend ;-)
Cor
