Large scale RAF BE2e

Discussie in 'Vliegende schaalmodellen' gestart door strutter, 1 aug 2014.

  1. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem

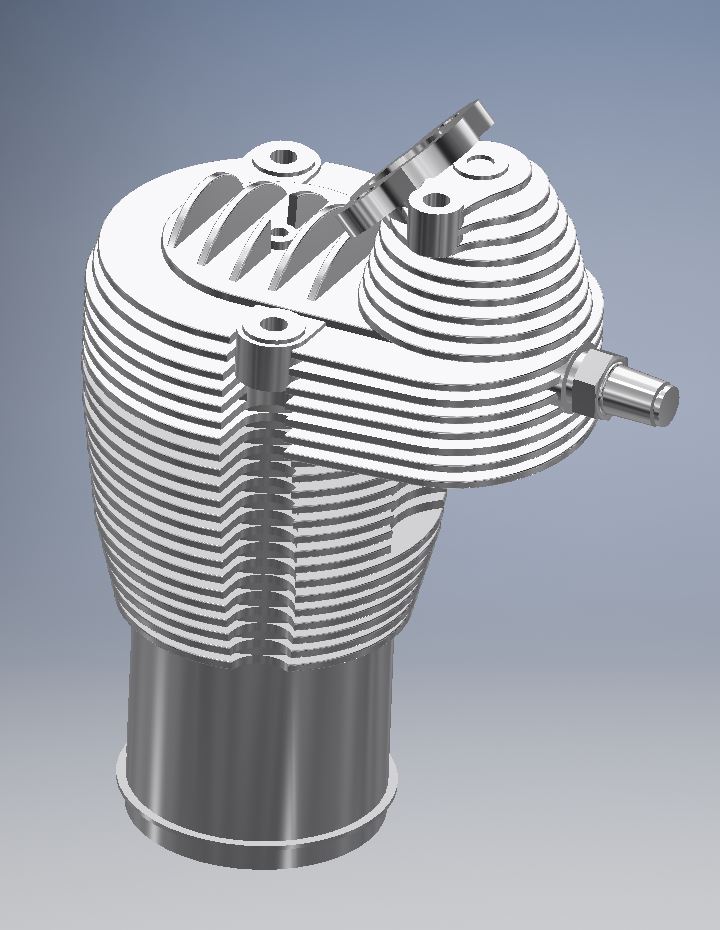

    Ben momenteel bezig de cilinder voor de dummy motor in 3D CAD (Inventor) op te zetten.
    Dat ze dat 100 jaar geleden zo konden maken o_O, gietwerk, wat een engineers hadden ze destijds al :worship:
    Maatschets opmeten en rib voor rib uitschetsen en extruderen,
    Deze cilinder heb ik opgebouwd uit 2 onderdelen. Er moet nog wel het een en ander bijgeschaafd worden maar het begint langzaam al wat te worden :)
    En dat 8x :hammer:


    Groeten, Ralf

    Laatst bewerkt: 7 feb 2017
    Bart83 en Ariel vinden dit leuk.
  2. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Prachtig! Wel tijdrovend werk, maar als het klaar is kan je een 3d printer aan het werk zetten. :)
    Als je één cilinder klaar hebt dan zijn de zeven andere ook al klaar, toch?

    Johannes

  3. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.366
    Locatie:
    Stein
    Ziet er goed uit .
    Wat is de totale hoogte ?

    Ton

  4. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    @ Johannes :thumbsup:
    Ton het onderstuk is ca. 5 cm hoog, bovenkant ca. 3 cm
    Totaal dus ca. 8 cm, beetje vergelijkbaar met die uit jouw Pup.

    Groeten, Ralf

    Ariel vindt dit leuk.
  5. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem

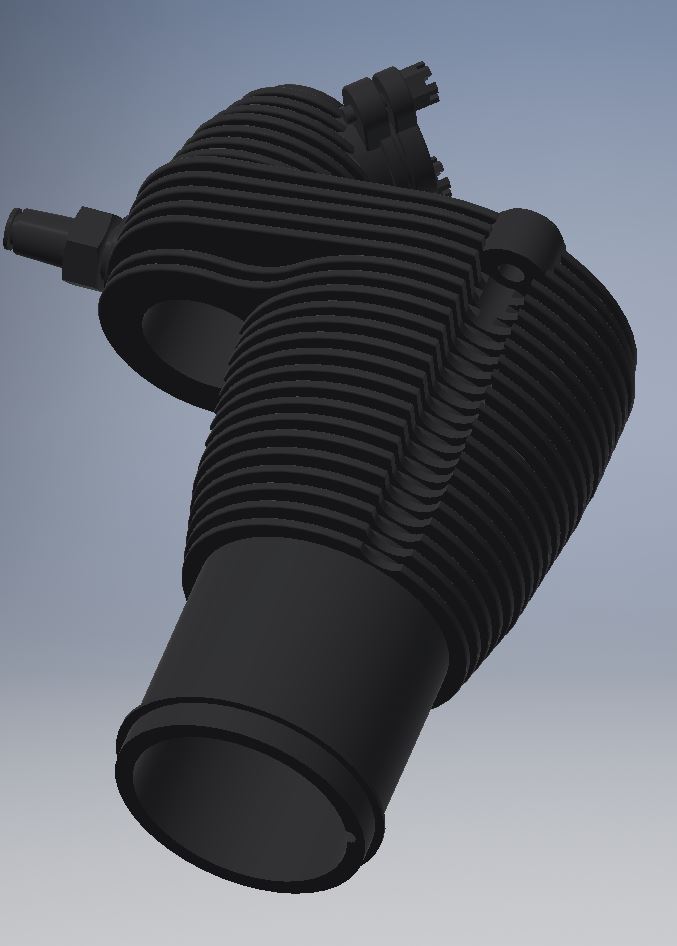

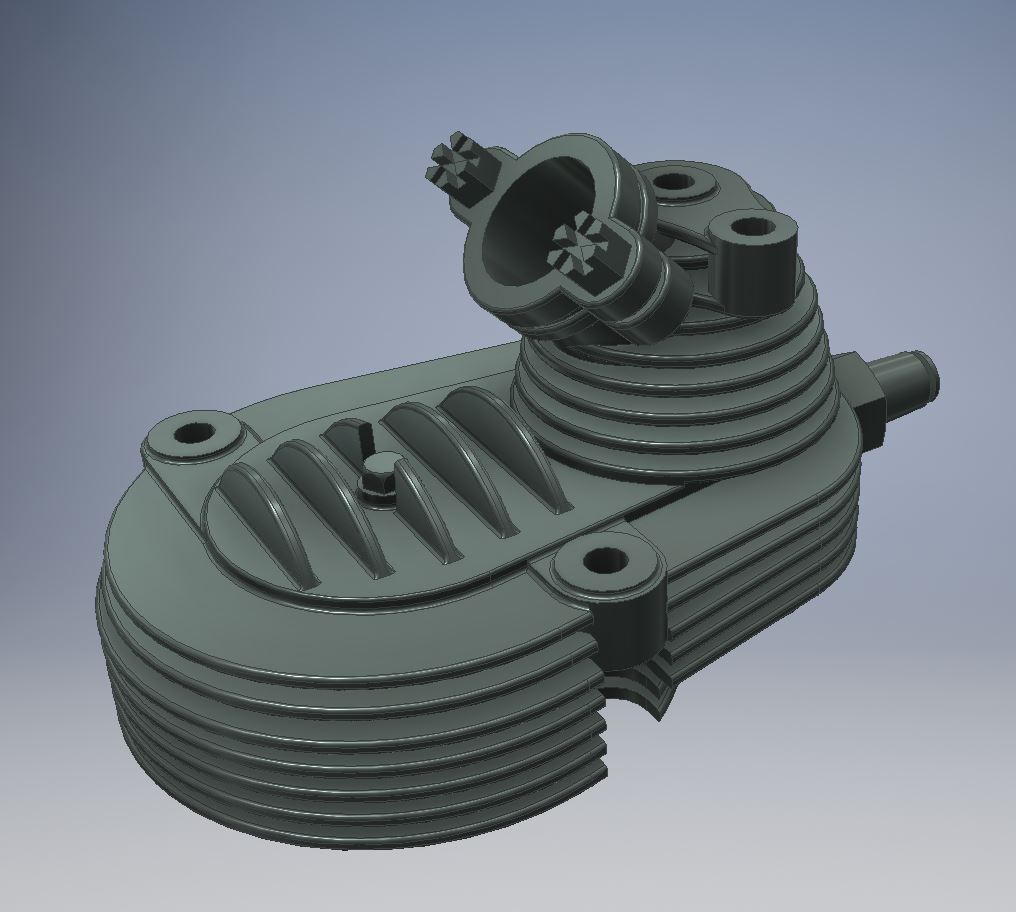

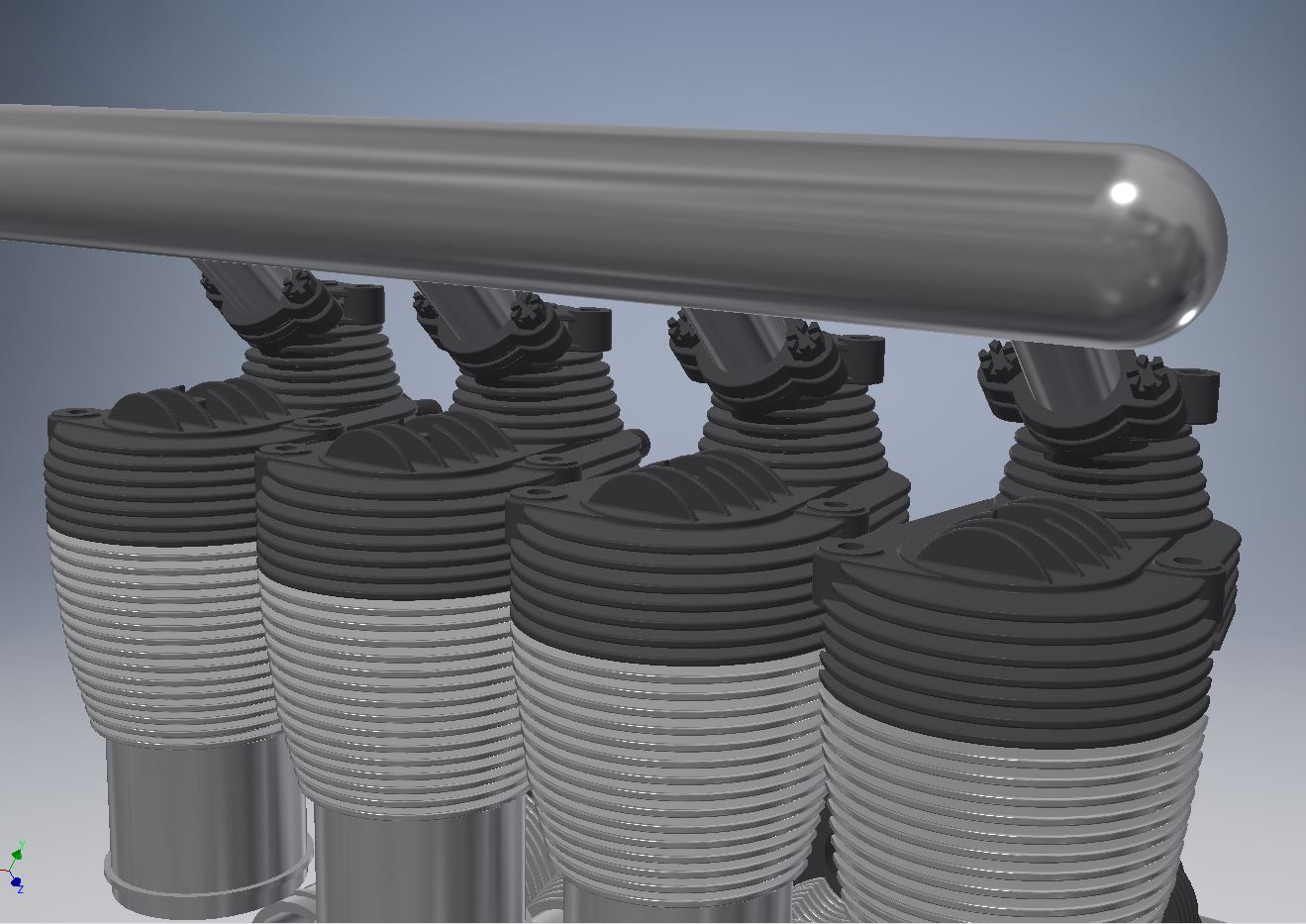

    De kop van de cilinder is nu zo'n beetje gereed in CAD.
    Heb er wat boutjes in mee gemodelleerd en in het gat bovenin kan straks de pijp voor de uitlaat gelijmd worden.
    Ik wil nog een tuimelaar voor de stoterstang maken als los onderdeeltje
    Ben wel heel benieuwd naar de tijd die de printer er straks voor nodig heeft om deze te printen



    Groeten, Ralf

    Bart83, Fuel Monkey, mig 3 en 2 anderen vinden dit leuk.
  6. Baumflieger

    Baumflieger

    Lid geworden:
    6 sep 2016
    Berichten:
    182
    Locatie:
    Rees
    Wow bin gespannt drauf wie die Attrappe fertig aussieht.

  7. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem

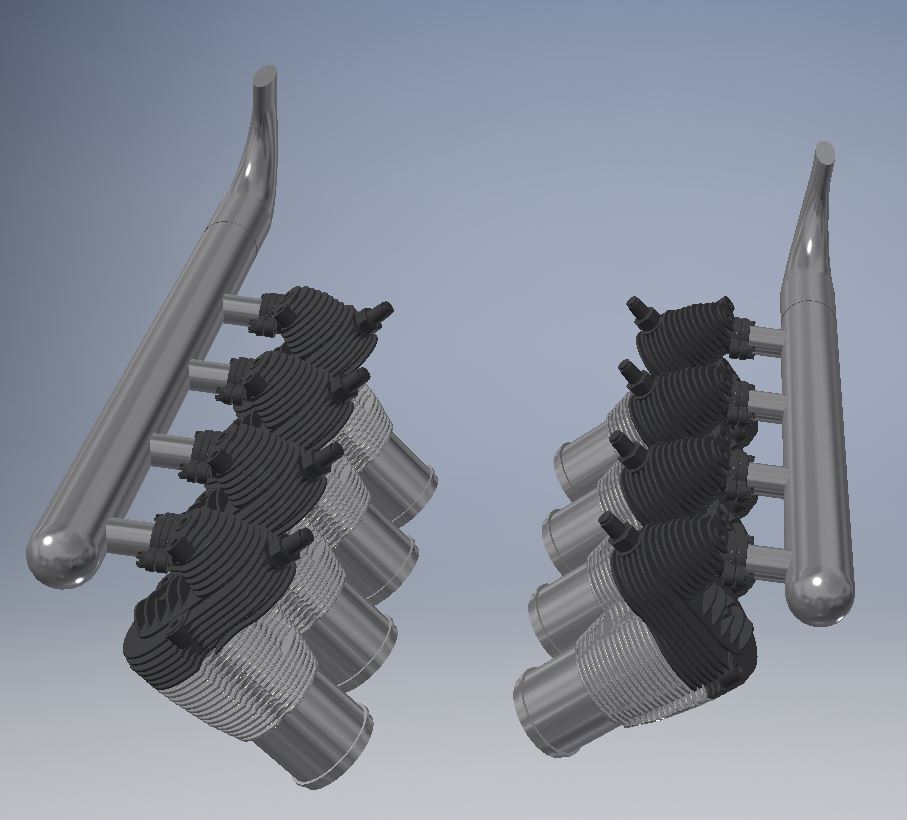

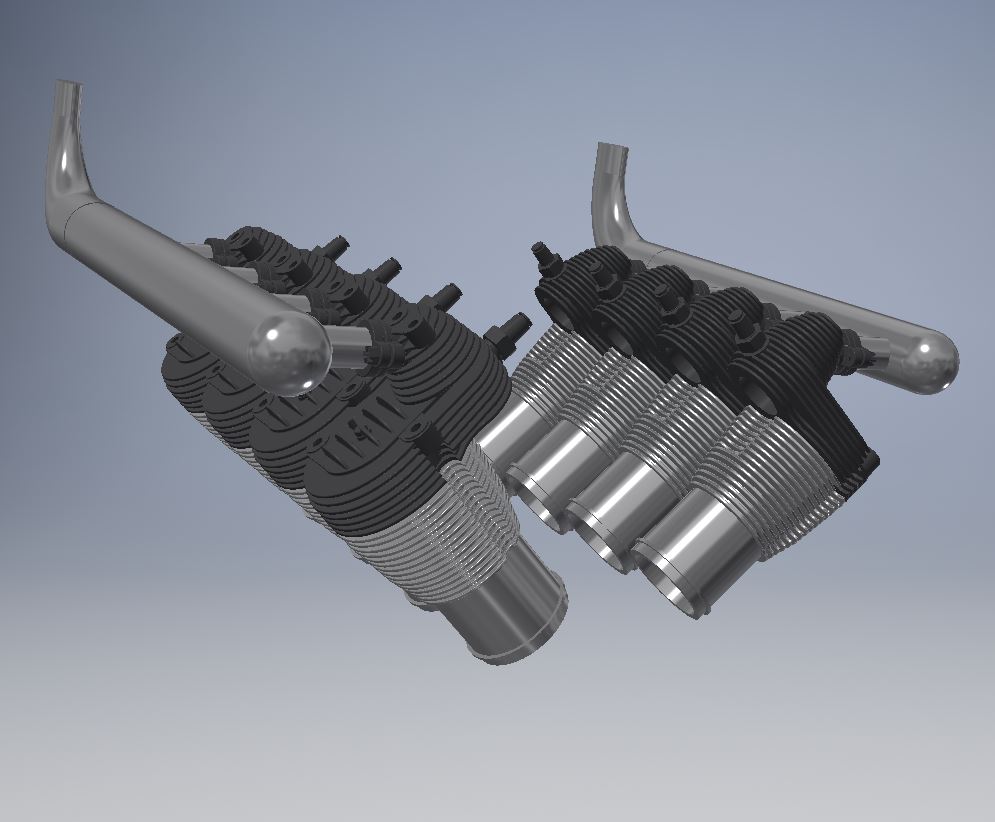

    5555.JPG Ongeveer zoiets Marco





    Groeten, Ralf

    Bart83, Ariel, Arnold 85 en 2 anderen vinden dit leuk.
  8. Baumflieger

    Baumflieger

    Lid geworden:
    6 sep 2016
    Berichten:
    182
    Locatie:
    Rees
    Wow das sieht aus als würdest du den originalmotor bauen :D

    Bei meiner mache ich das etwas anders.
    Ich nehme die Zylinder des Briggs als dummy.
    Sieht ja komisch aus wenn mein V8 verschiedene Zylinder hätte :D

  9. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.216
    Locatie:
    Hoofddorp
    Als je dit zo geprint kan krijgen is dat meer dan de kers op de taart.
    Dit is dan de kroon op je werk.
    Aiaiai wat is dit mooi

    Grt John

  10. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Mooi tekenwerk !

    Mvg,

    Bart

  11. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Gisteren kwam er een pakketje binnen uit Canada :)
    Op RCScaleBuilder is Brian Perkins een prachtige BE2c aan het maken in bijna exact dezelfde schaal als mijn BE2e.

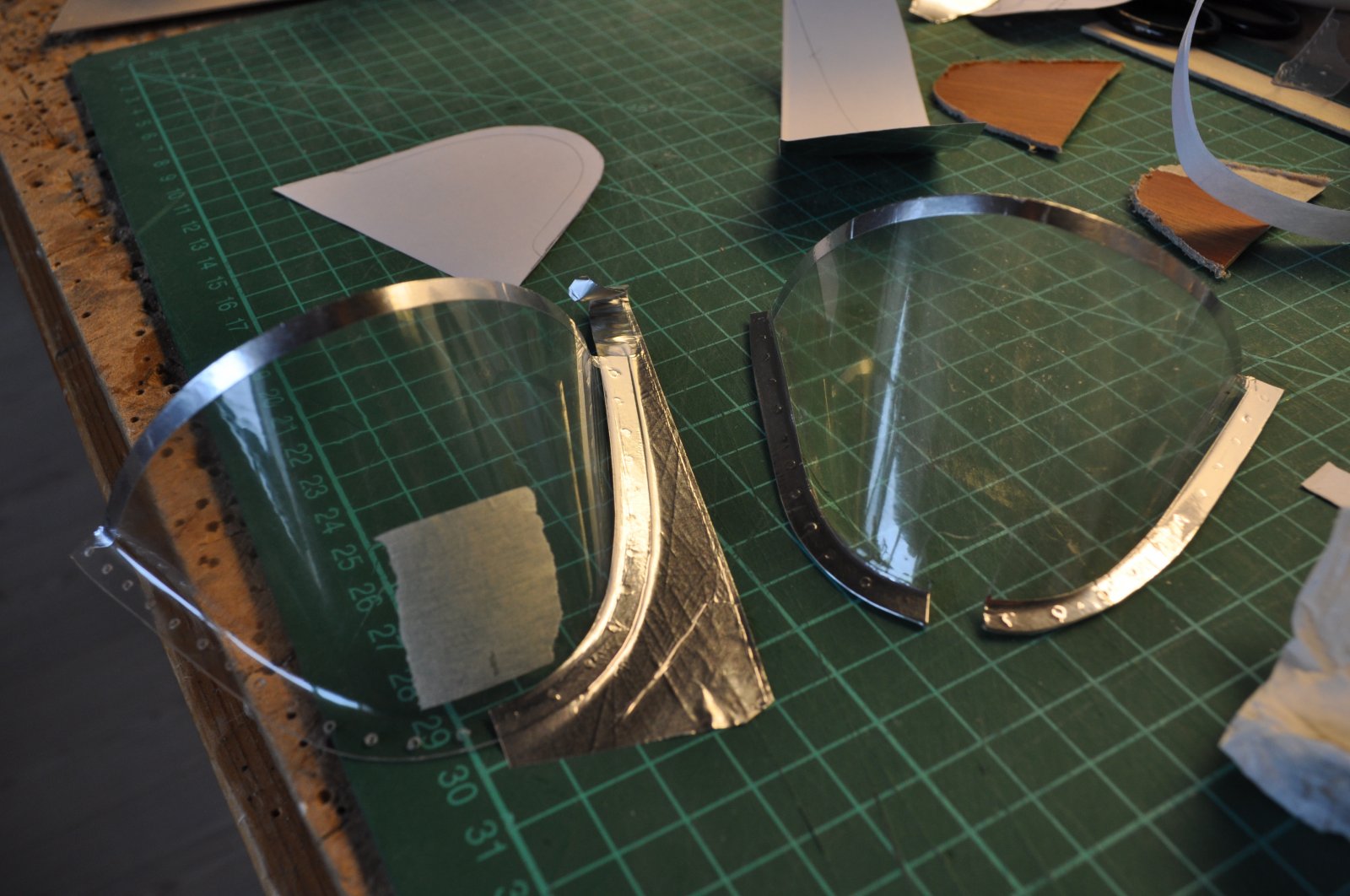

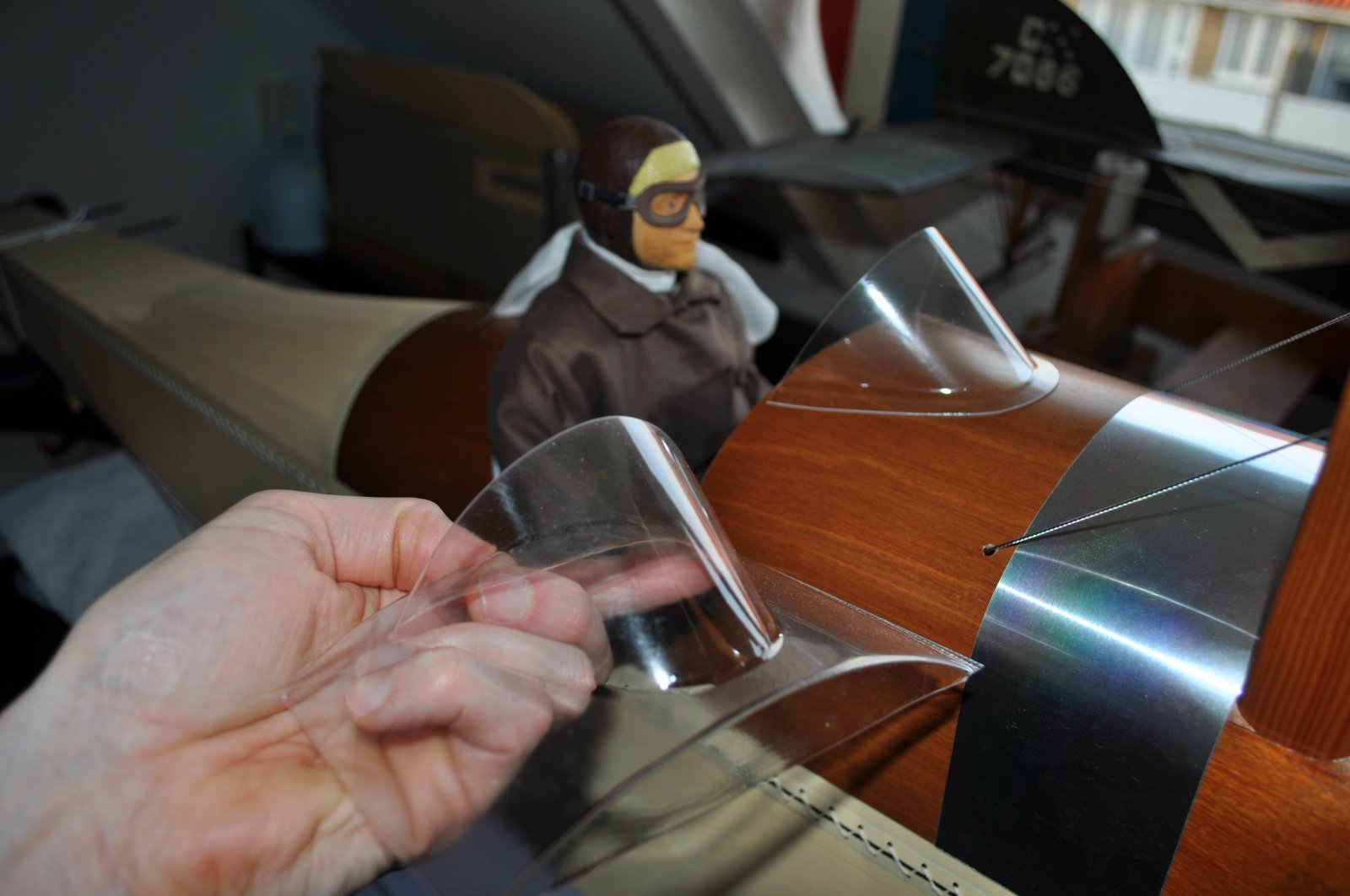

    Hij had een mal gemaakt voor zijn windschermen en heeft er voor mij ook 2 vacuum getrokken :yes:


    Fraai gemodelleerd hoor :thumbsup:

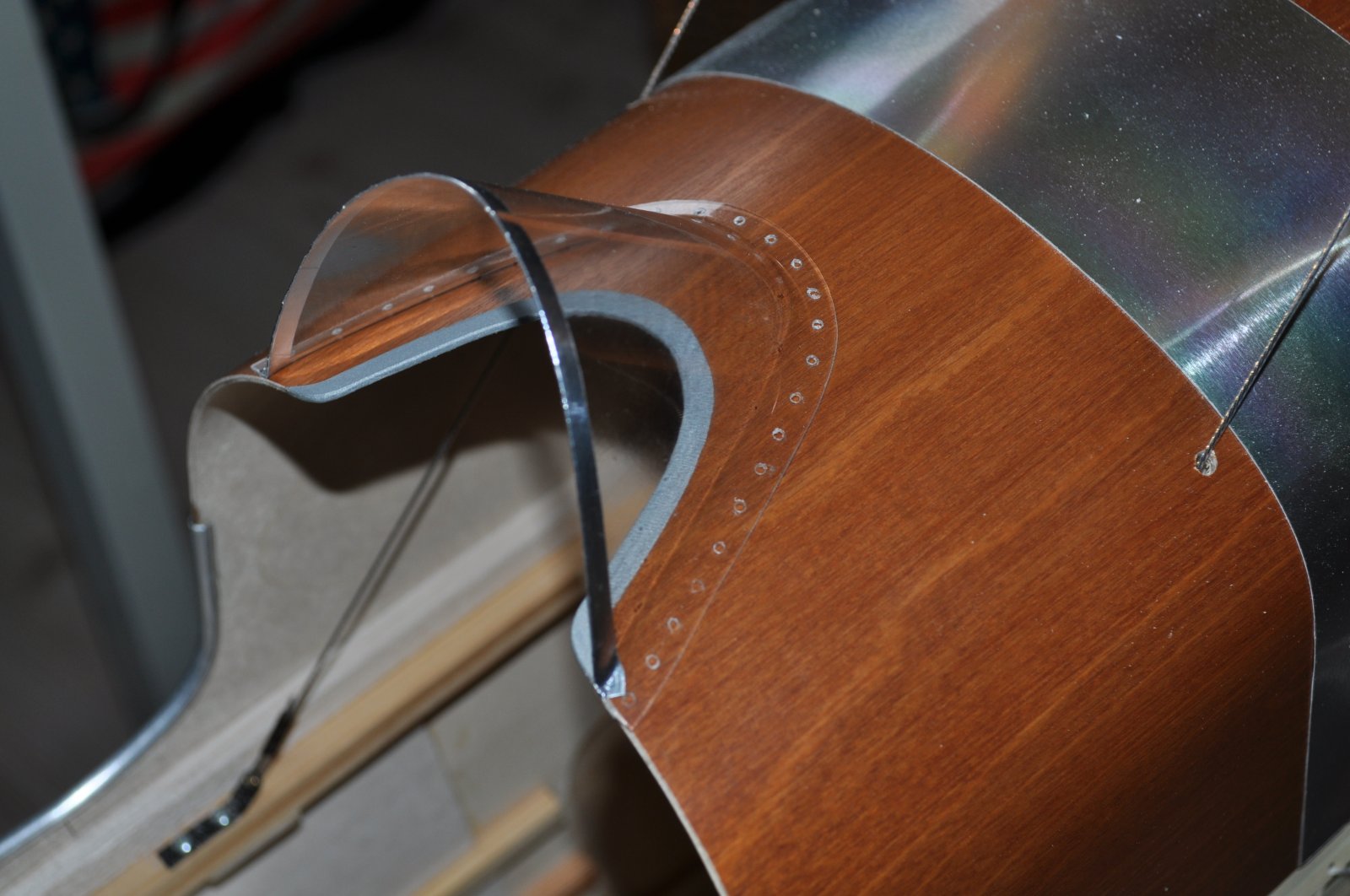

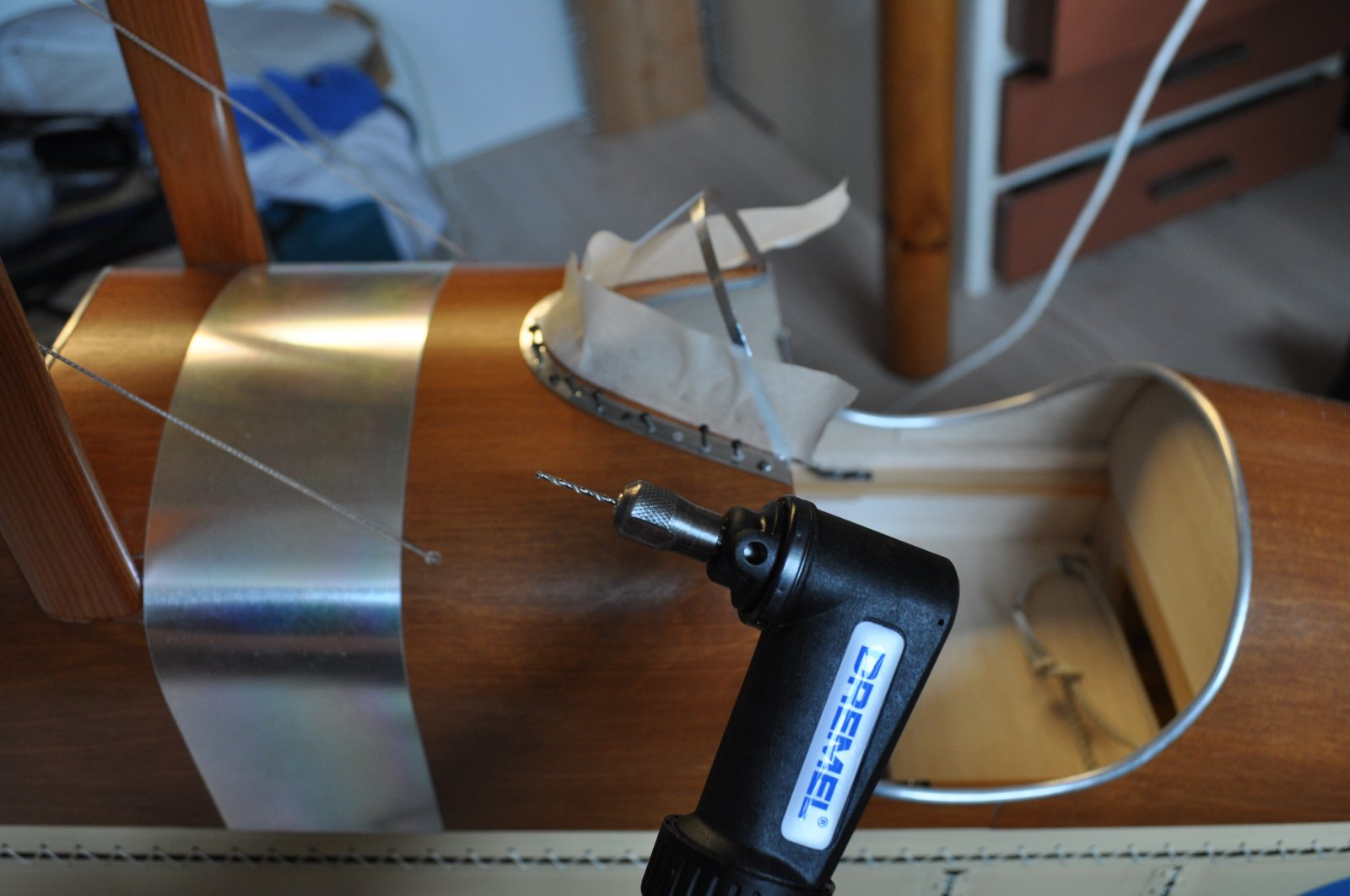

    Er moesten ook nog uitsparingen in de cockpit komen, wat moesten we toch zonder die Dremel o_O

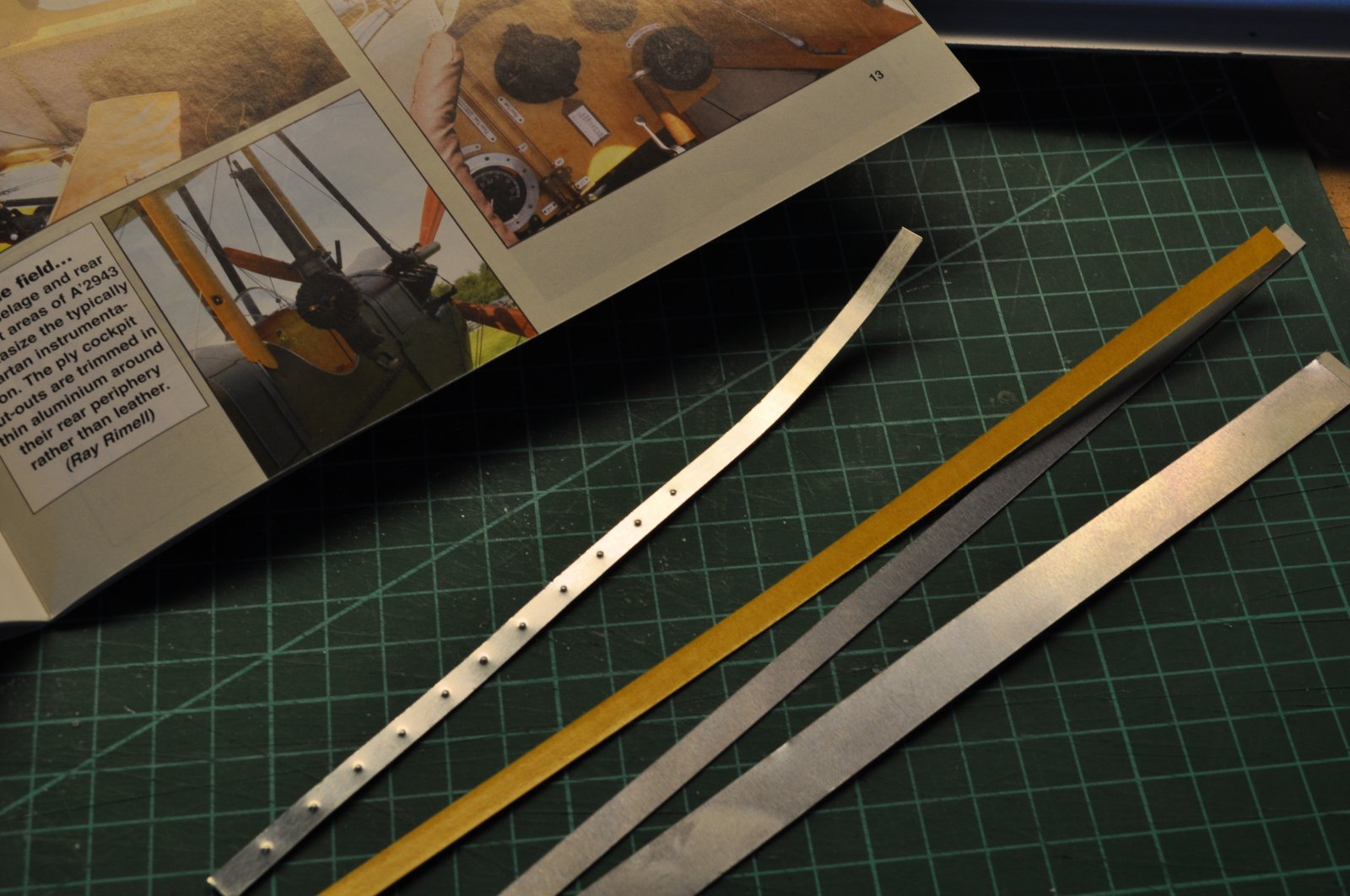

    Ik heb ervoor gekozen de randen met alu radiatorfolie te beplakken, Brian heeft het chiquer gedaan en er een extra frame omheen gezet


    Sjabloontjes maken en plakken maar

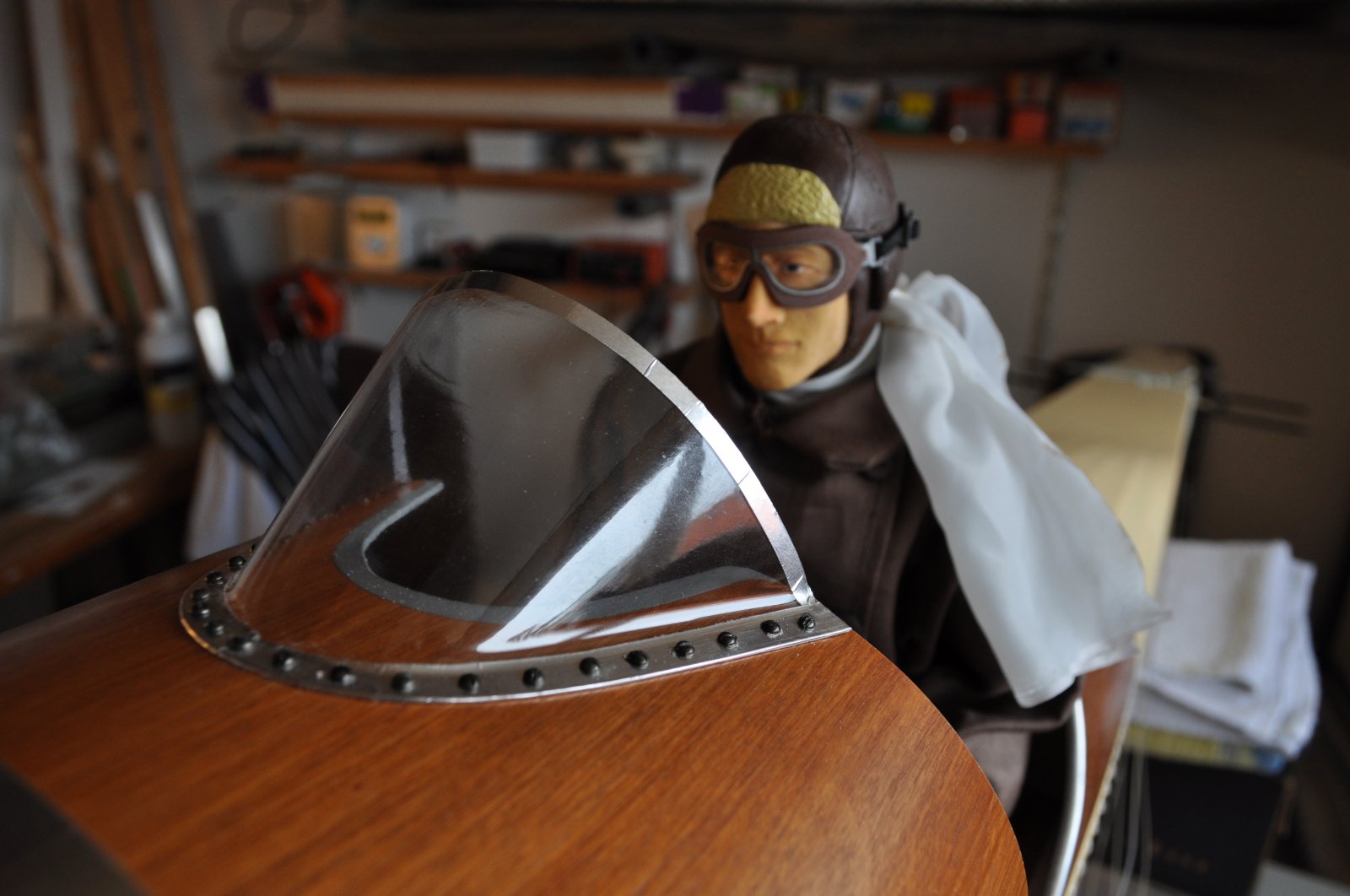

    Voorste cockpit heeft een uitsparing gekregen voor de kruisdraden :rolleyes:


    Voorboren 1,2mm en vastzetten met schroefjes welke ik nog had van Fleischmann
    Voorzichtig te werk gaan zodat je het hout niet beschadigd


    ik ben er heel erg blij mee :yes:,
    Brian, thank you so much! :thumbsup::thumbsup:

    Groeten, Ralf

  12. Baumflieger

    Baumflieger

    Lid geworden:
    6 sep 2016
    Berichten:
    182
    Locatie:
    Rees
  13. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem

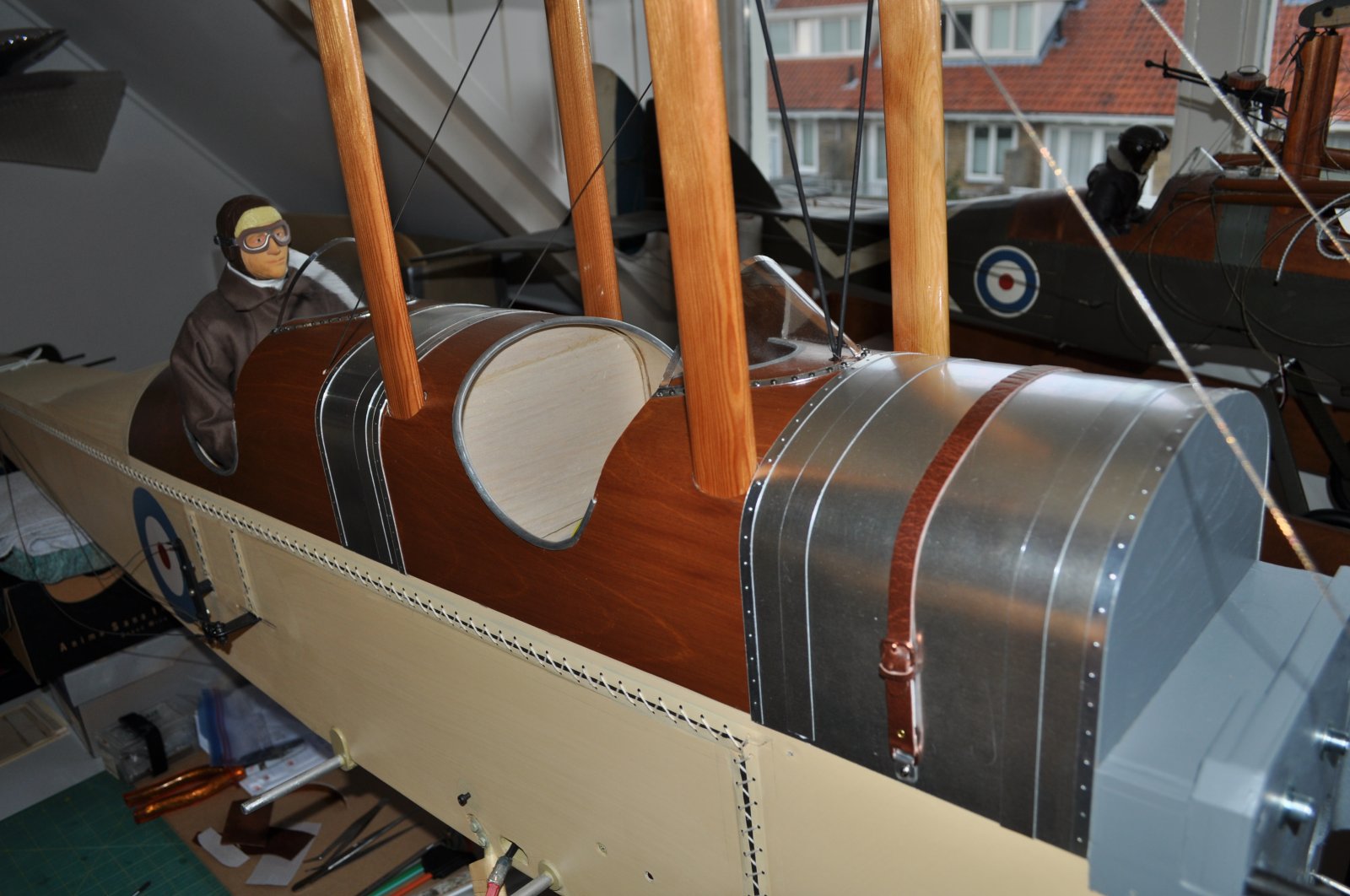

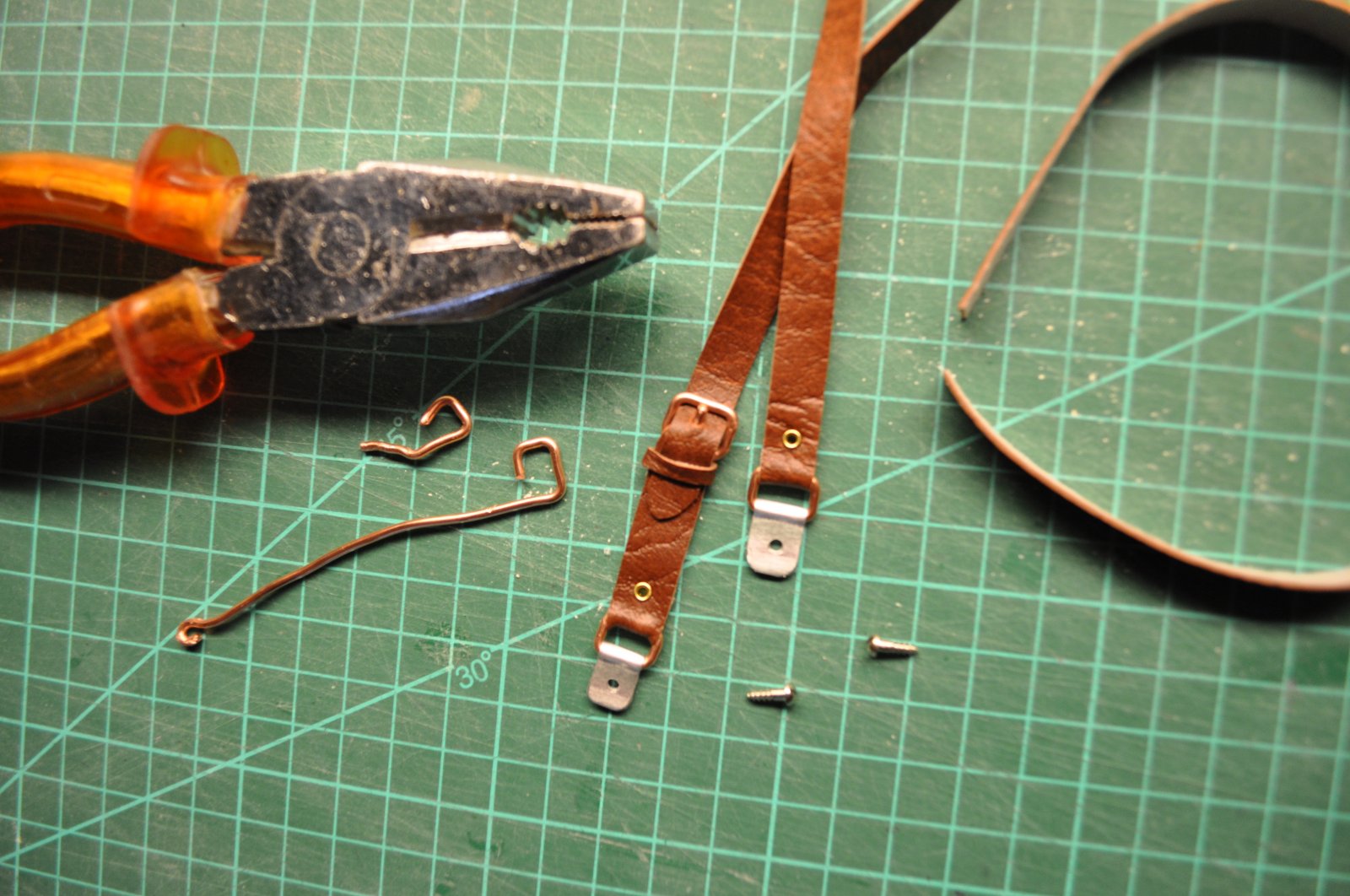

    De voorste tank heeft een heus lederen sjorband gekregen


    Lekker aan het pielen geweest om een sluiting te maken

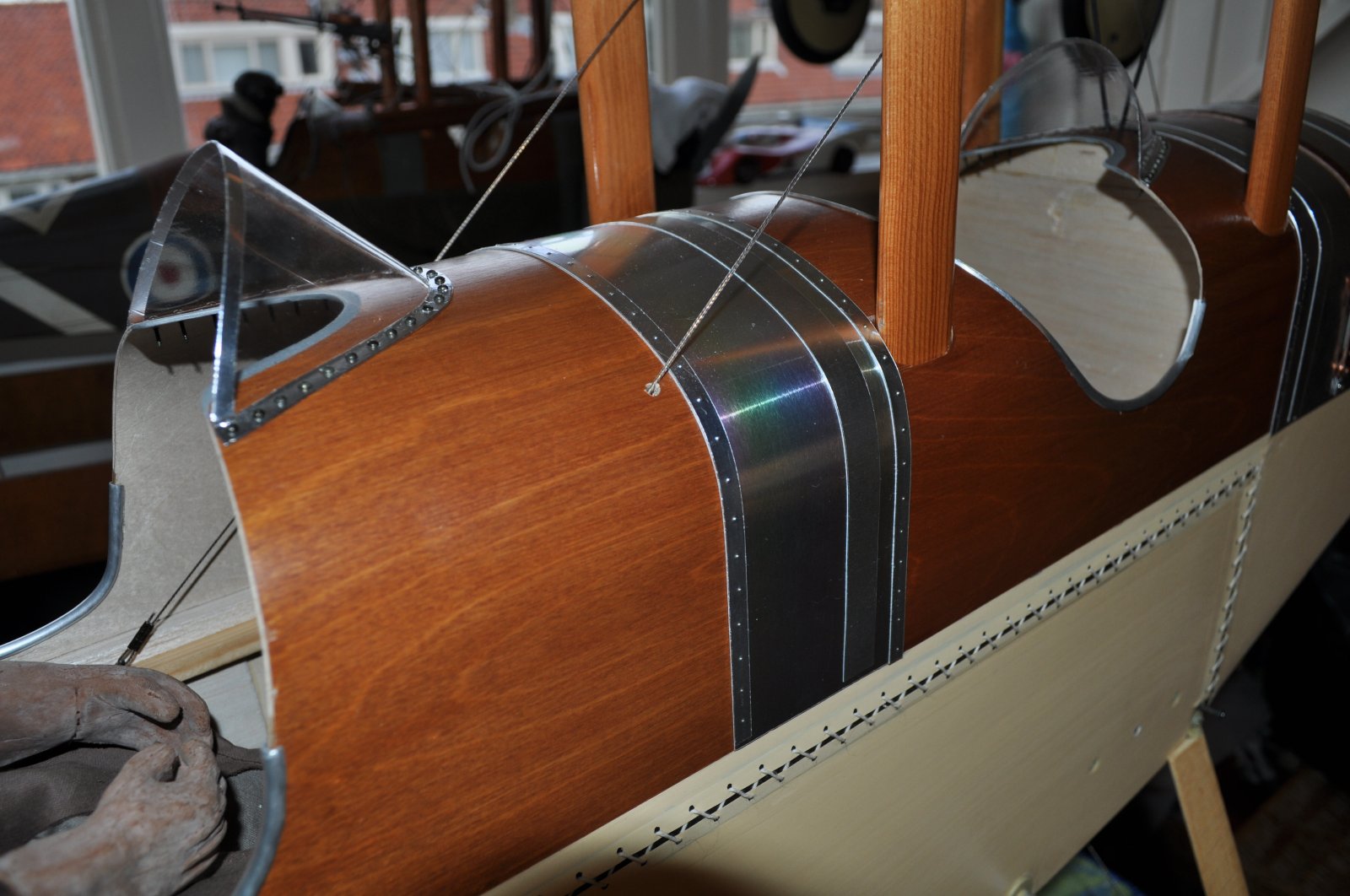

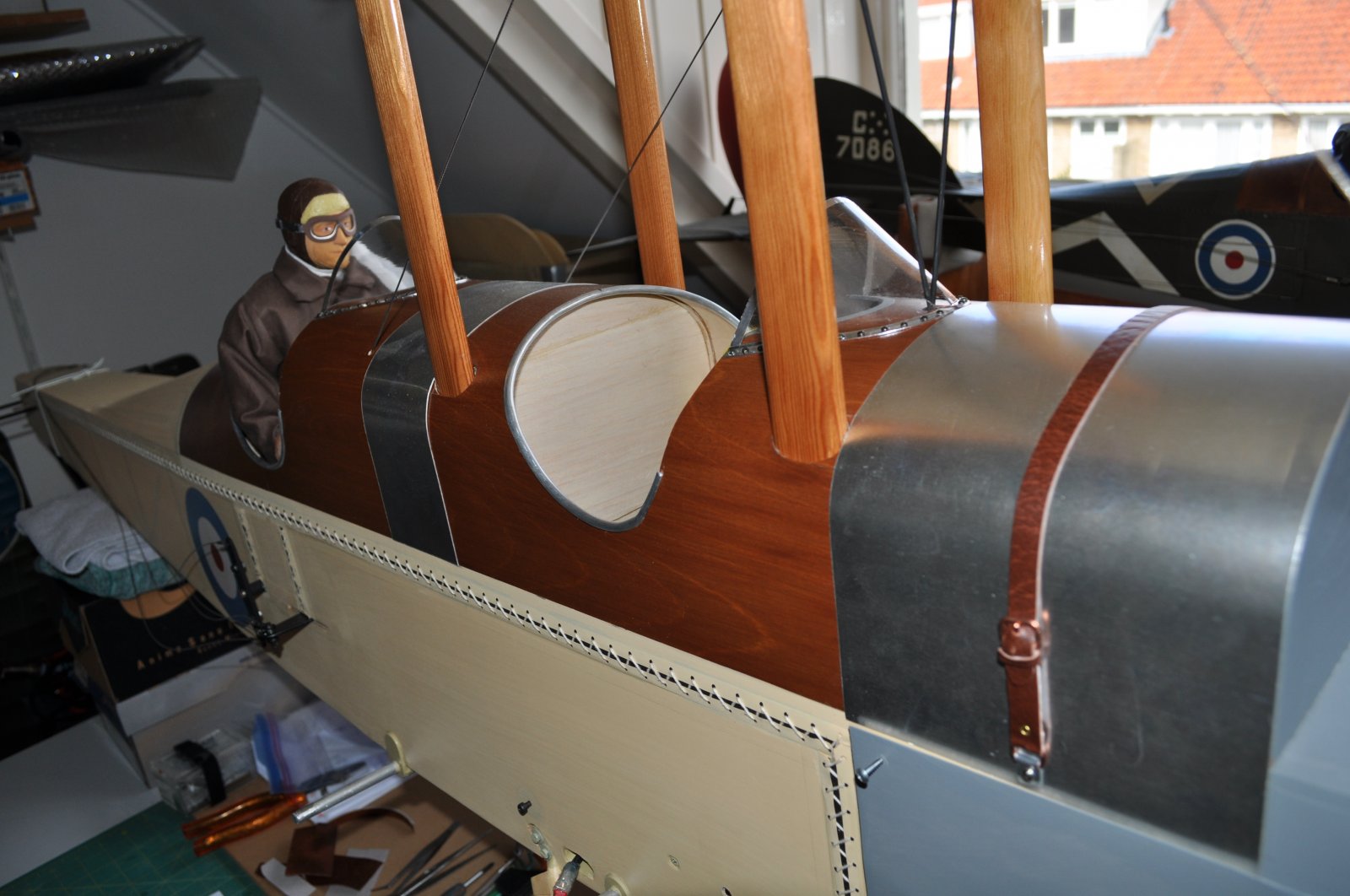

    Voorste cockpitrand nu ook voorzien van een alu pijpje met sleuf erin gefreesd.
    De kist kan wat mij betreft de lucht in nu, daar is hij gereed voor,
    al moeten er nog details op en de dummy motor

    Groeten, Ralf

    ron van sommeren, Bart83, Arnold 85 en 2 anderen vinden dit leuk.
  14. Peter Houweling

    Peter Houweling PH-SAM

    Lid geworden:
    21 sep 2014
    Berichten:
    1.663
    Locatie:
    Haarlem
    Is weer genieten hoe je dit allemaal doet! :) Respect ervoor :worship:

  15. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Wauw, goed bissie:).
    Groeten, Eddy

  16. Énke Blériot

    Énke Blériot PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.012
    Locatie:
    Zwolle
    Mooie details en goed in beeld gebracht hoe je het maakt!!

    Kun je uitleggen hoe je de sleuf in de buis hebt gefreesd? Uit de hand of in een vaste opstelling?

  17. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
  18. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Wat maak je dat toch weer ontzettend mooi allemaal. Goed bezig !

    Mvg,

    Bart

  19. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Dank je wel Bart :beer:
    De tanks moesten nog voorzien worden van een rij klinknagels

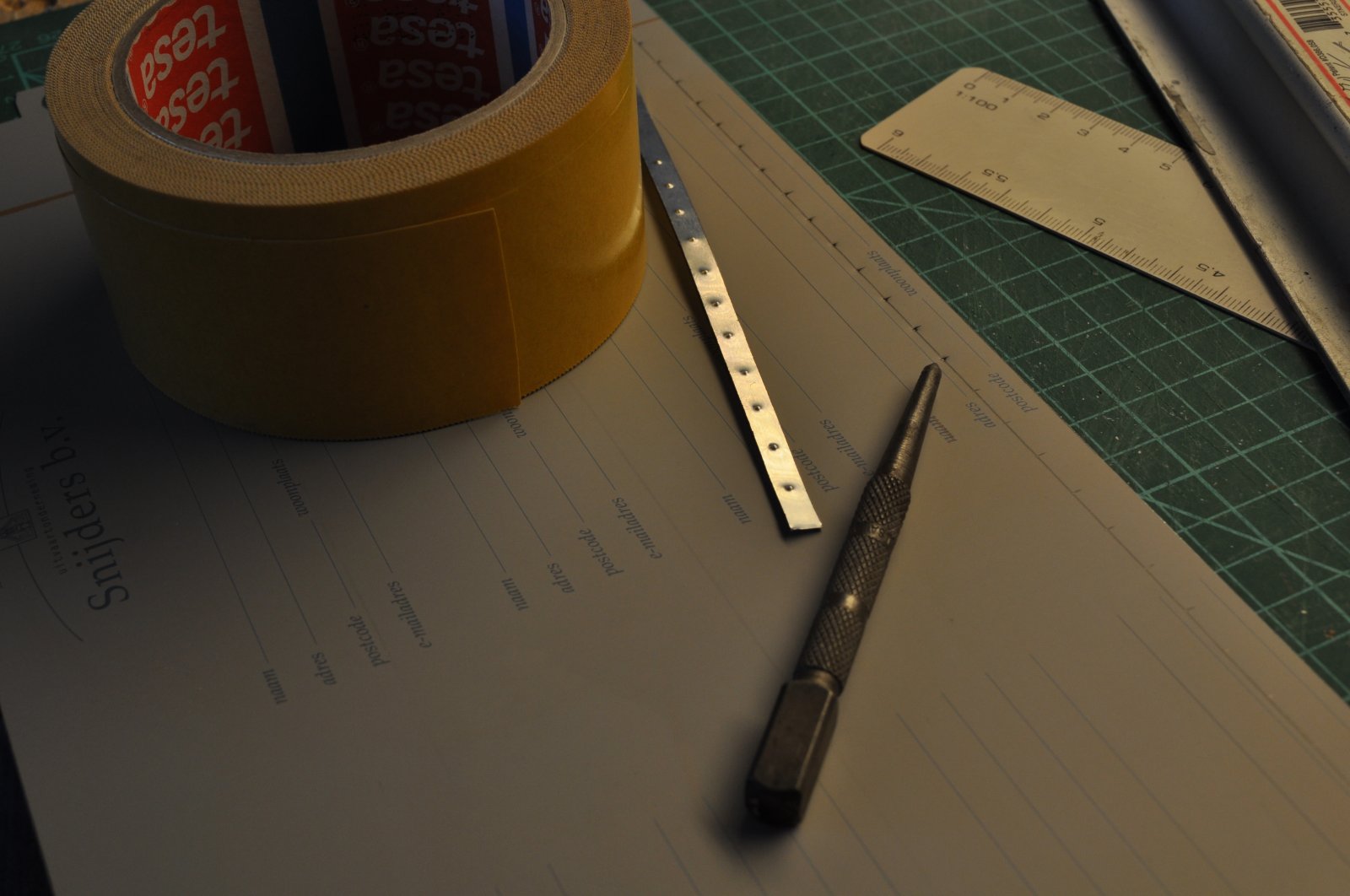

    Deze wilde ik maken met echte nagels maar ik heb besloten plakstroken te maken van lithoplaat en dubbelzijdig kleefband
    De nagels worden er van de achterzijde ingedrukt, wel even uitzoeken welke drukker het mooiste resultaat geeft

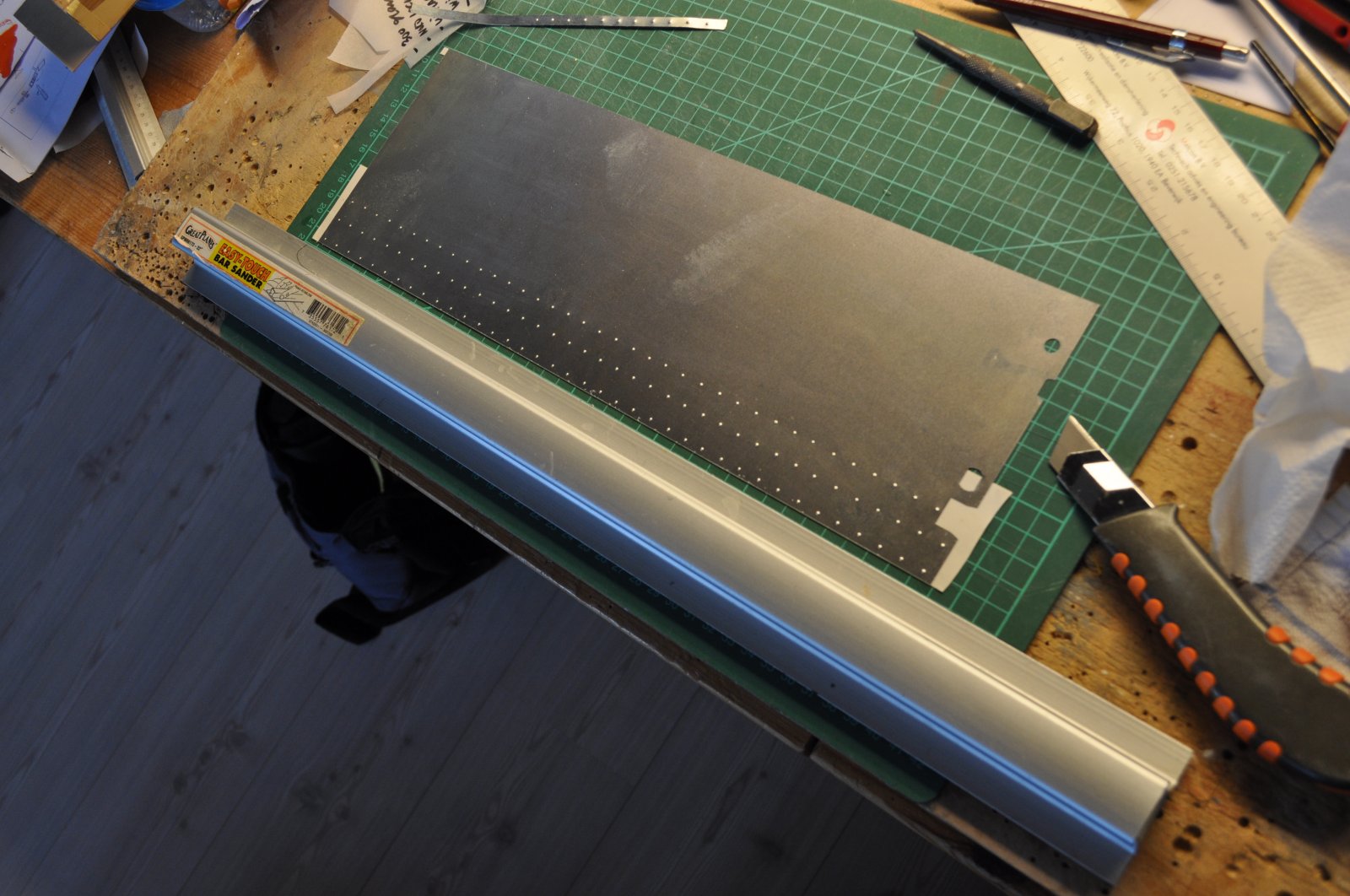

    Een paar rijen tegelijk, kleefband is breed. Afsnijden gaat goed met een mes


    Zo maak je je eigen reliëf plakstrookjes :D


    Dit dubbelzijdig kleefband blijft verbazend goed op zijn plek zitten, heb het al vaker toegepast en dat zit nog steeds vast
    Hier de strookjes op zijn plek gedrukt



    Nu ben ik eigenlijk nog op zoek naar een goedje wat het litho een beetje ouder laat lijken en de randjes wat meer accentueert.
    Misschien maar eens een proefstukje doen met beits of ecoline, iemand nog een ander idee?
    Het moet er niet te dof uit gaan zien.

    Groeten, Ralf

  20. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    2.049
    Locatie:
    BLUB
    Dag Ralf.

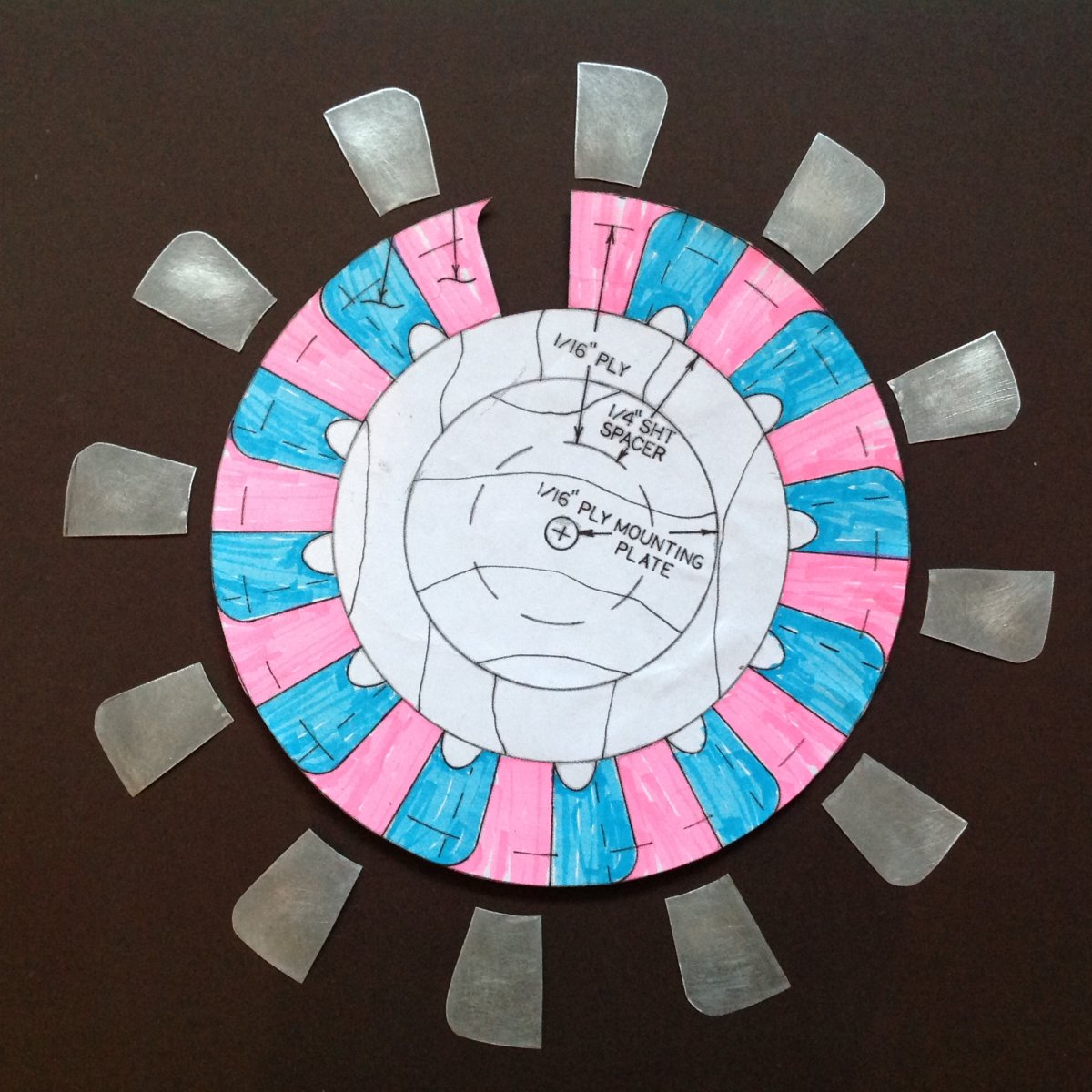

    Zelf heb ik een bedrukte grijs/kaki lithoplaat van een drukkerij met een oud
    schuurpapiertje op/ingeschuurd

    De verfsoort die een drukkerij gebruikt? Geen idee. IMG_4066.JPG
    Meer schuren.....minder dof.
    Misschien een mix van verf/schuurpapier en Turtle wax?
