Moswey 3 schaal 1:3.5

Discussie in 'Zweefvliegen' gestart door tjarko, 30 okt 2017.

  1. flymax

    flymax PH-SAM

    Lid geworden:
    11 jan 2009
    Berichten:
    2.064
    Locatie:
    Onder de rook van Zwolle
    Mooie oplossing!

  2. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Thnx....
    Deze zomer ook gezien bij nk f3k in Bergeijk. In het klein en met schuifgeleiding op de rolroer stuurstangen. De grote kisten hebben ook zoiets dacht ik vroeger ooit op een K8 gezien te hebben. Misschien is het 3x6 lagertje aan de kleine kant voor een dikke servo. Maar die had ik nog liggen.

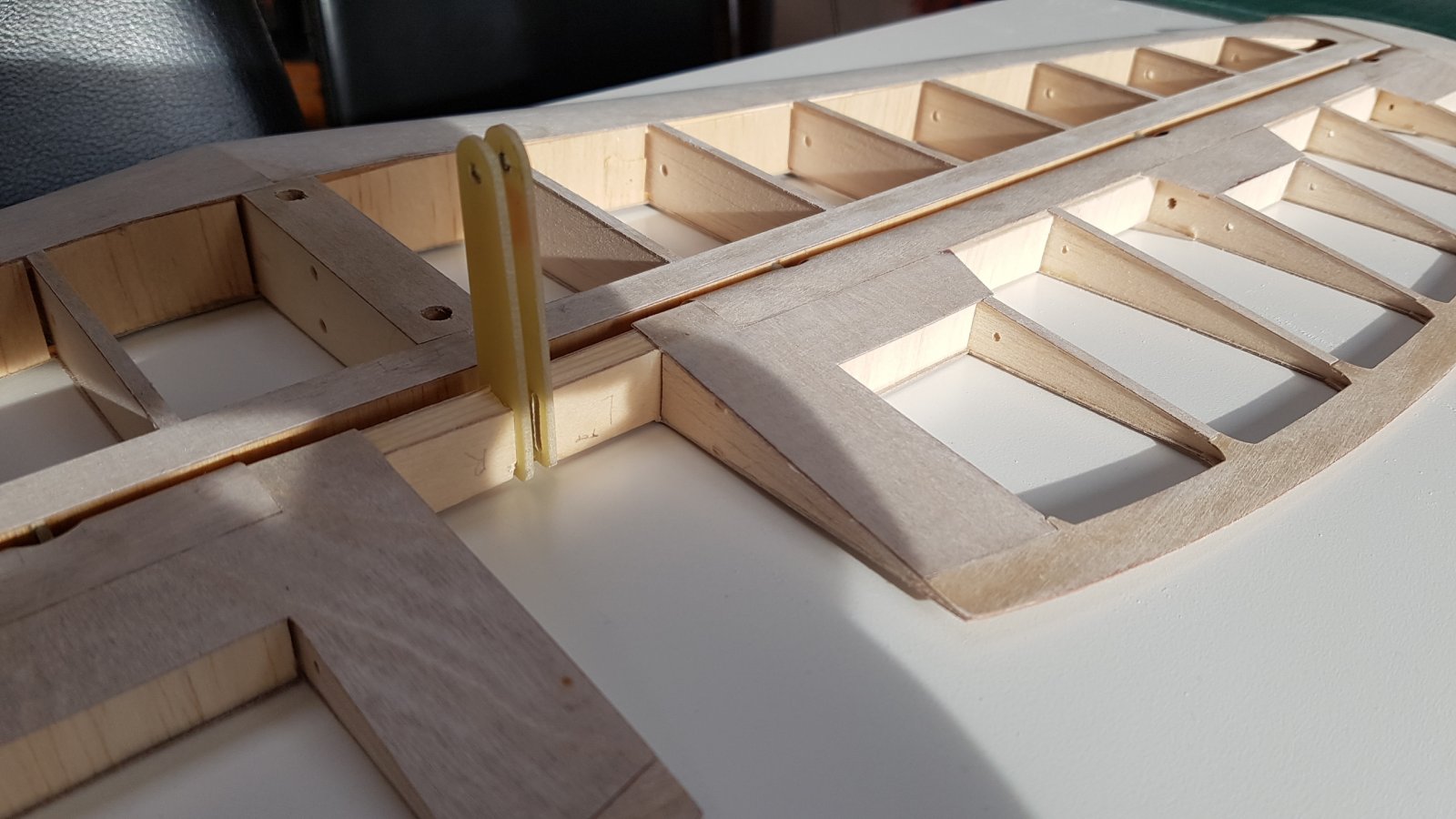

    Verder met hr stuurarmen. Gvk plaat met soort sleutel. Valt precies over de 1.5 mm triplex webbing van de ligger stompjes. Vastlijmen en nog 2 m2 schroefjes kops in de liggers... 1511609307839314232222.jpg

    ramses en aurectar vinden dit leuk.
  3. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Zoiets.. 15116098891501488987482.jpg

    ramses en aurectar vinden dit leuk.
  4. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

    ramses en aurectar vinden dit leuk.
  5. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

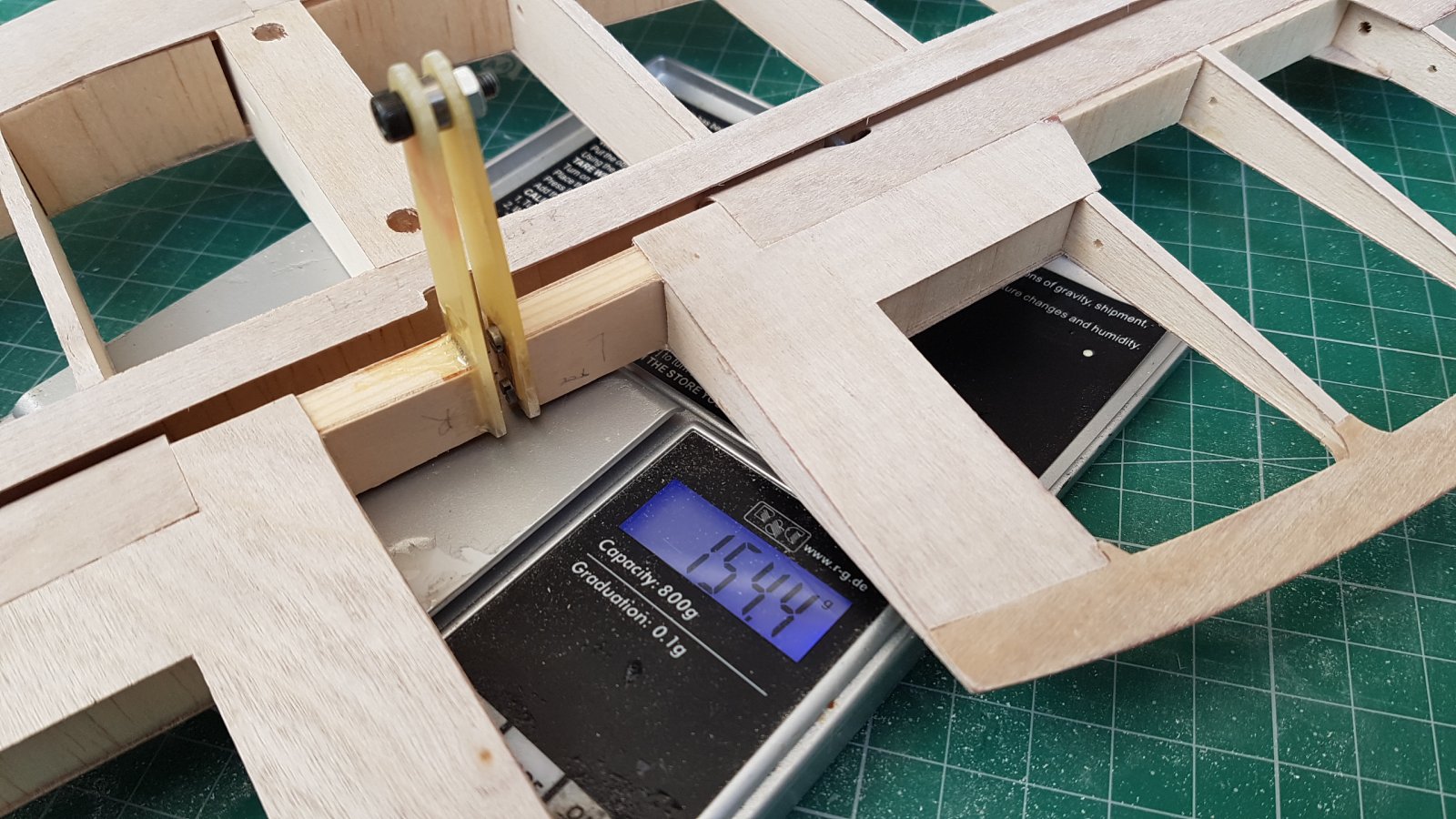

    Klaar. 154 gram... 20171125_135208.jpg stuurarmen zijn mooi gelukt, met vertanding om de ligger heen en 2 M2 schroefjes elk. Ze trekken met wat voorspanning de roerhelften naar elkaar zodat die niet los kunnen schuiven uit hun korte scharnier pennetjes. 20171125_135236.jpg

    jan brilman, ramses, ISOLA2 en 3 anderen vinden dit leuk.
  6. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    454
    Locatie:
    Nunspeet
    Wauw, prachtig. Een abootje:koud:!
    Groeten, Eddy

    aurectar vindt dit leuk.
  7. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

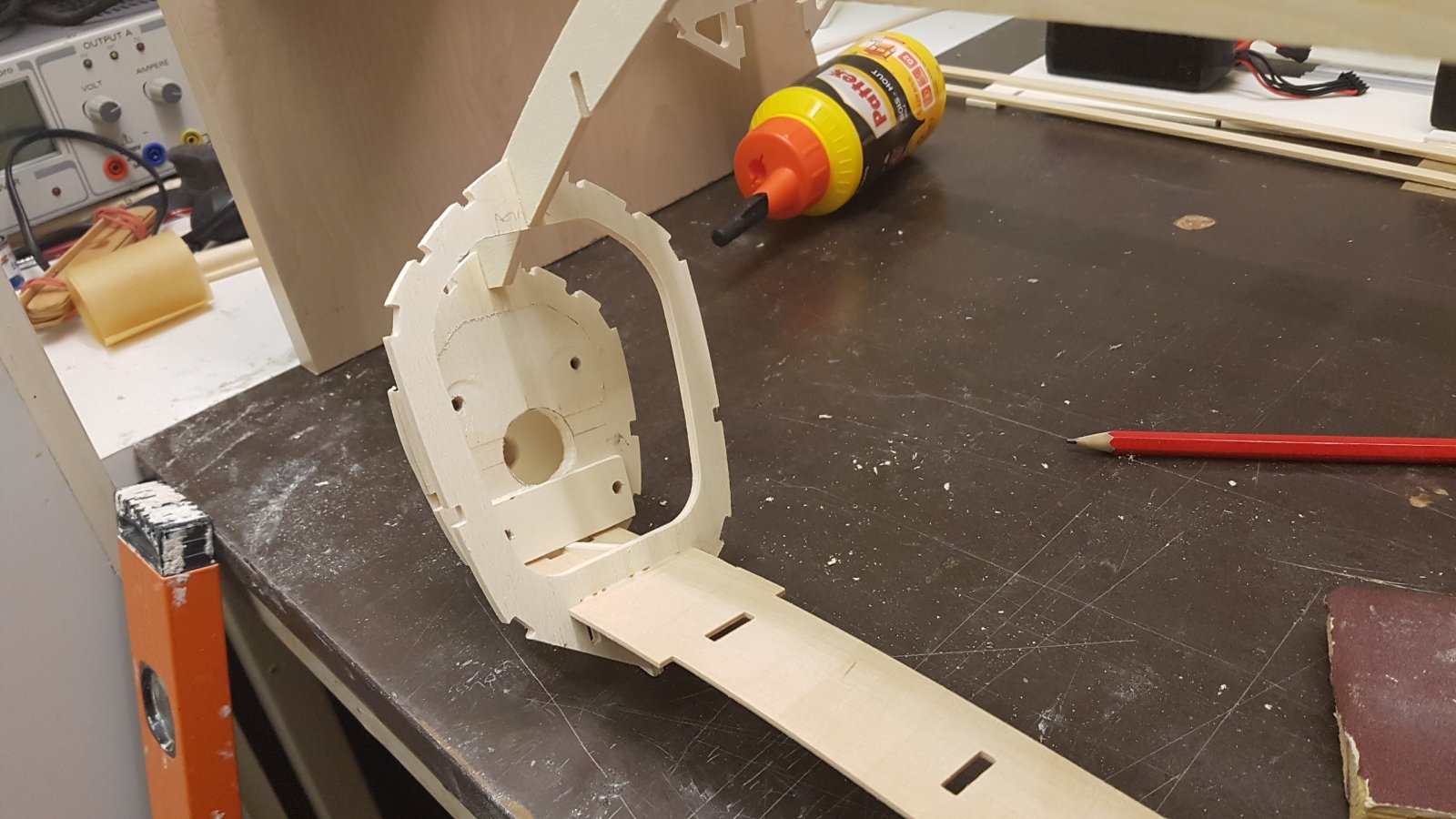

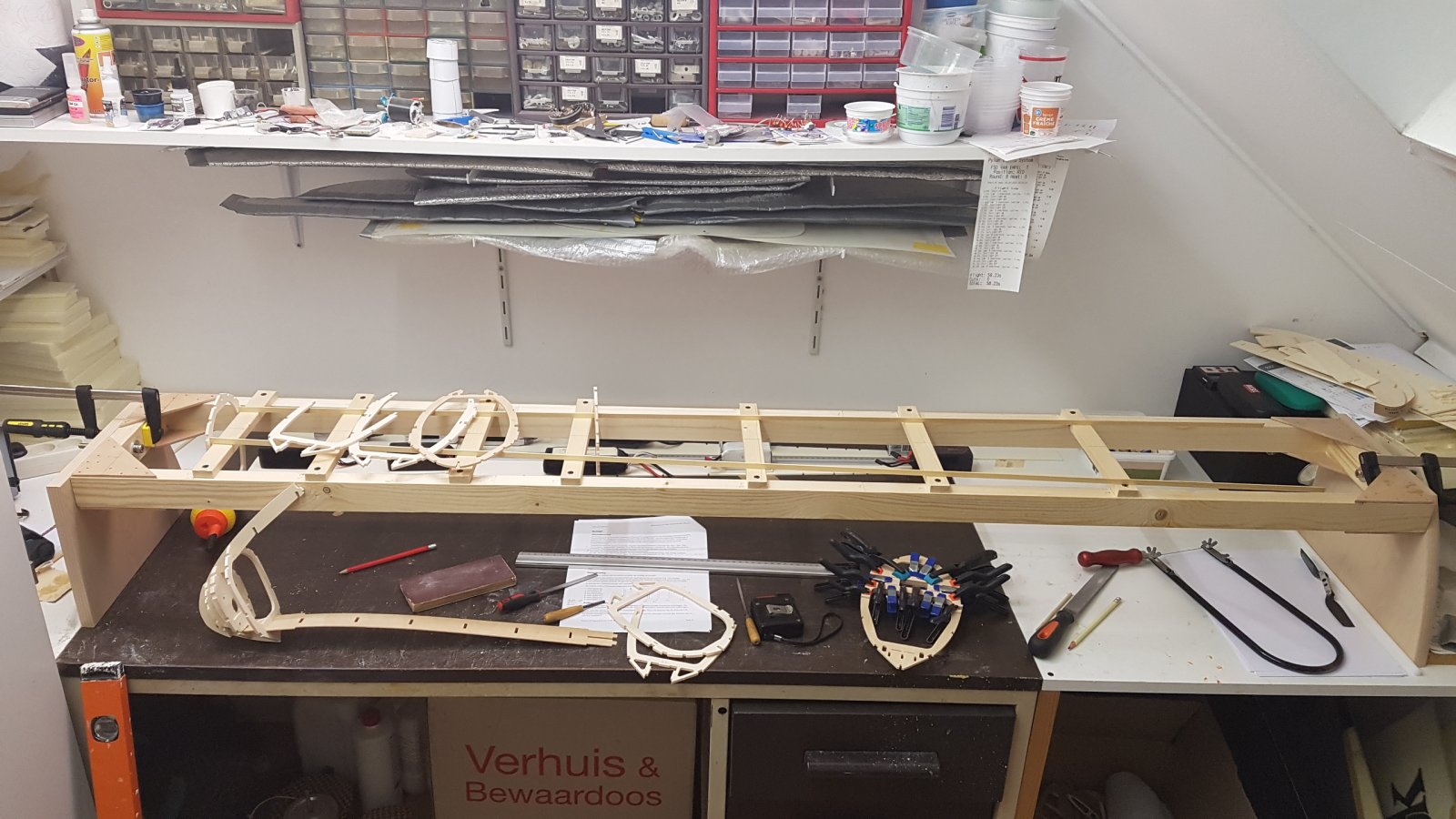

    Start van de romp. Deze wordt op een ladder mal gebouwd. 15116469364981599295897.jpg alles in volle gang. De neus spanten zijn al verlijmd en klaargemaakt voor de motor. 1511647015316660467143.jpg hoofdspant gelamineerd van 3 lagen.

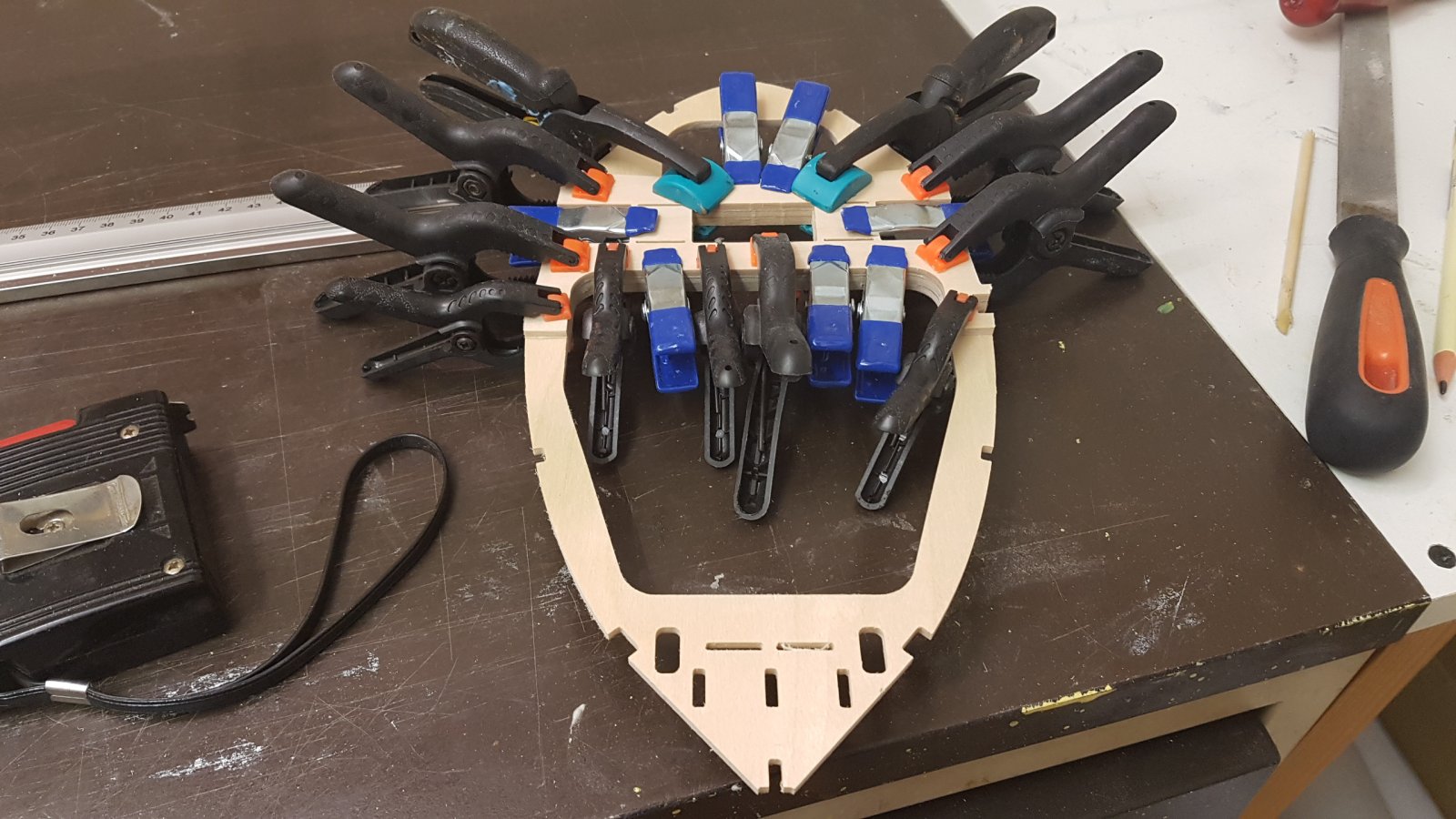

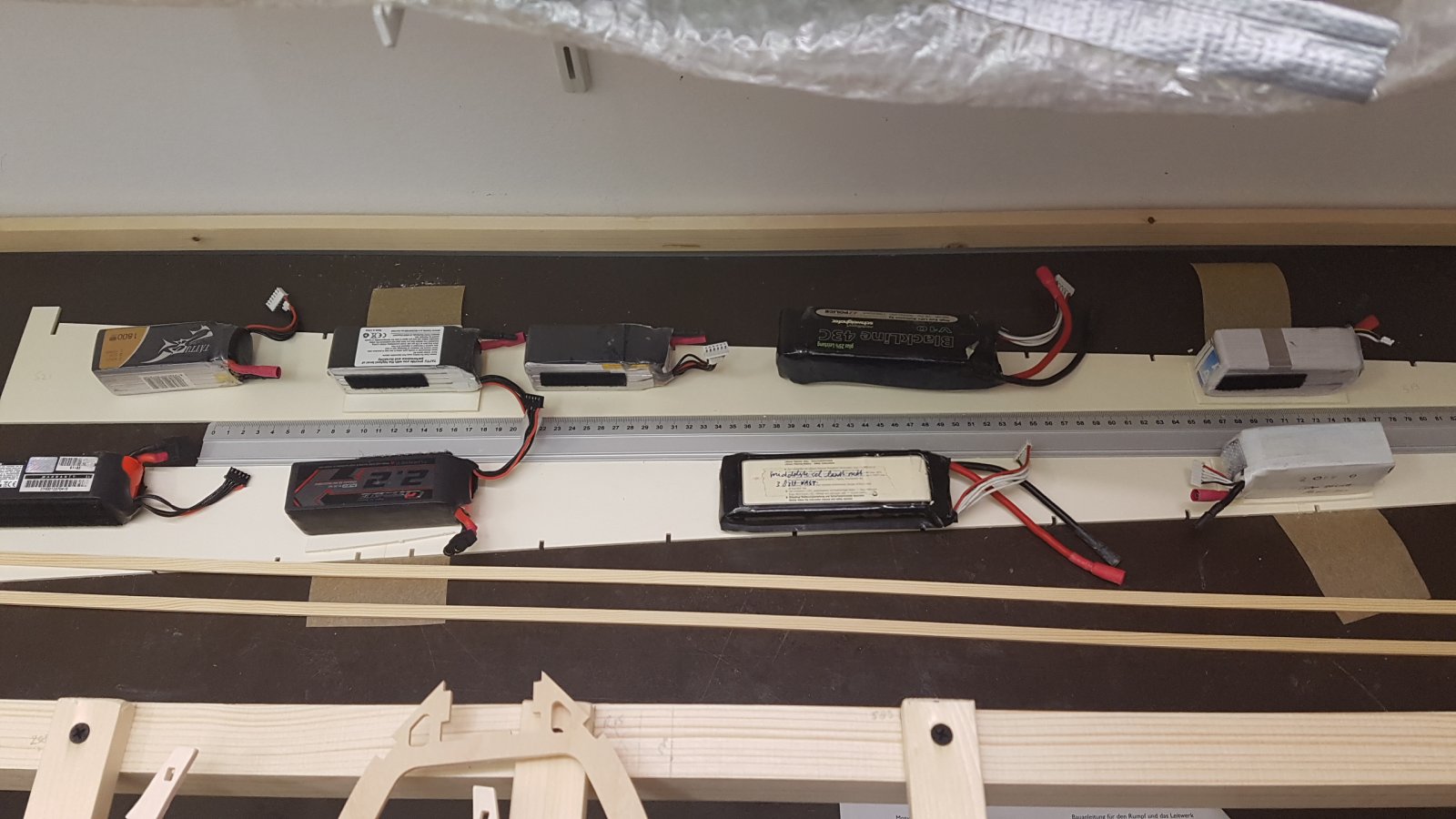

    1511647074303131664410.jpg en er liggen nog 2 mallen te drogen waarmee de spanten geplaatst en uitgericht worden. Deze komen weerszijde van de romp. 15116471506712068690185.jpg zijn te lang voor de foto

    ramses en Ariel vinden dit leuk.
  8. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Weer verder met de romp.

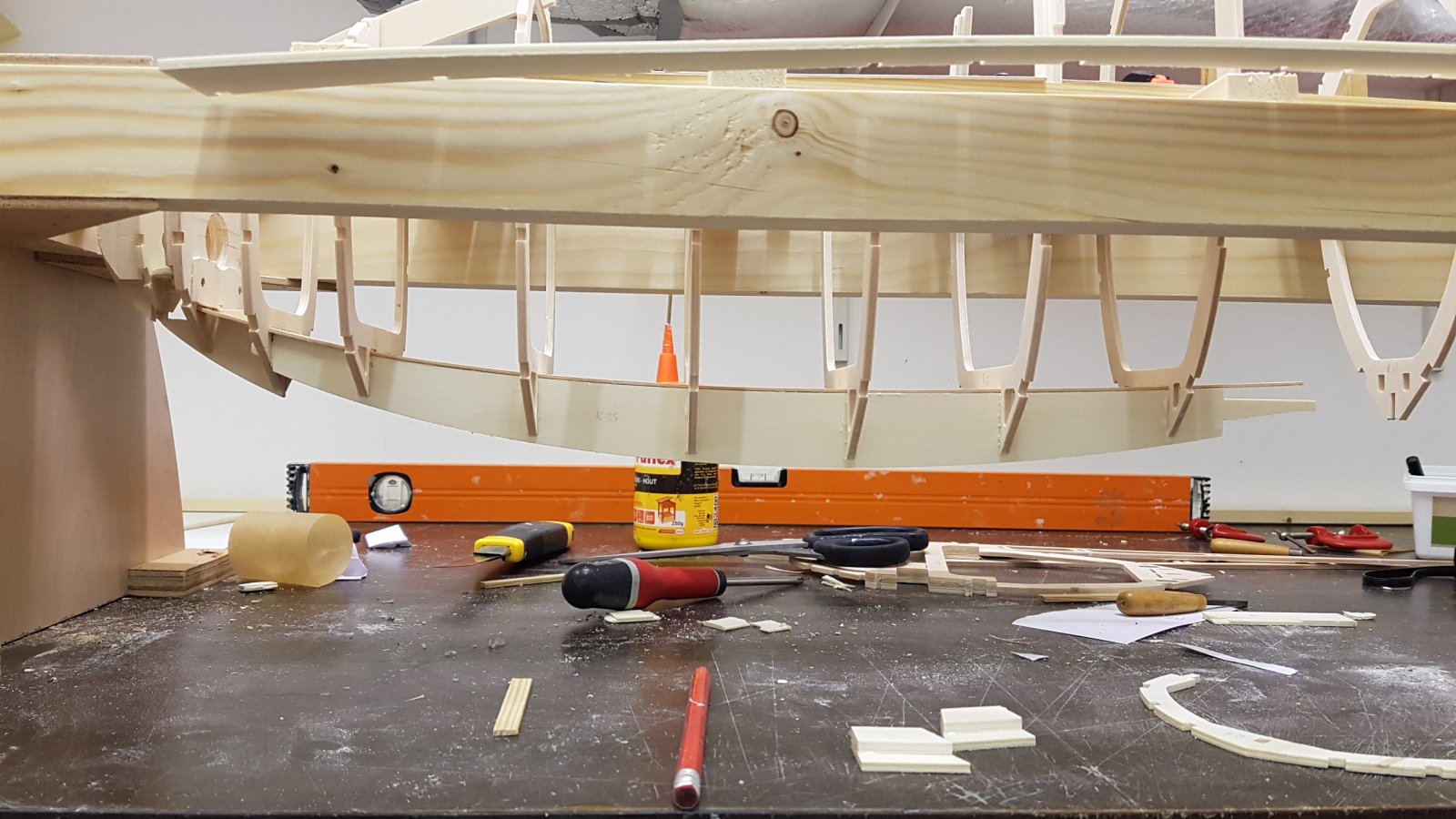

    De laddermal heb ik muurvast aan de tafel geschroefd. Er zat namelijk wat verdraaiing in en die kan ik er nu uit halen. Voor en achter met de waterpas controleren.

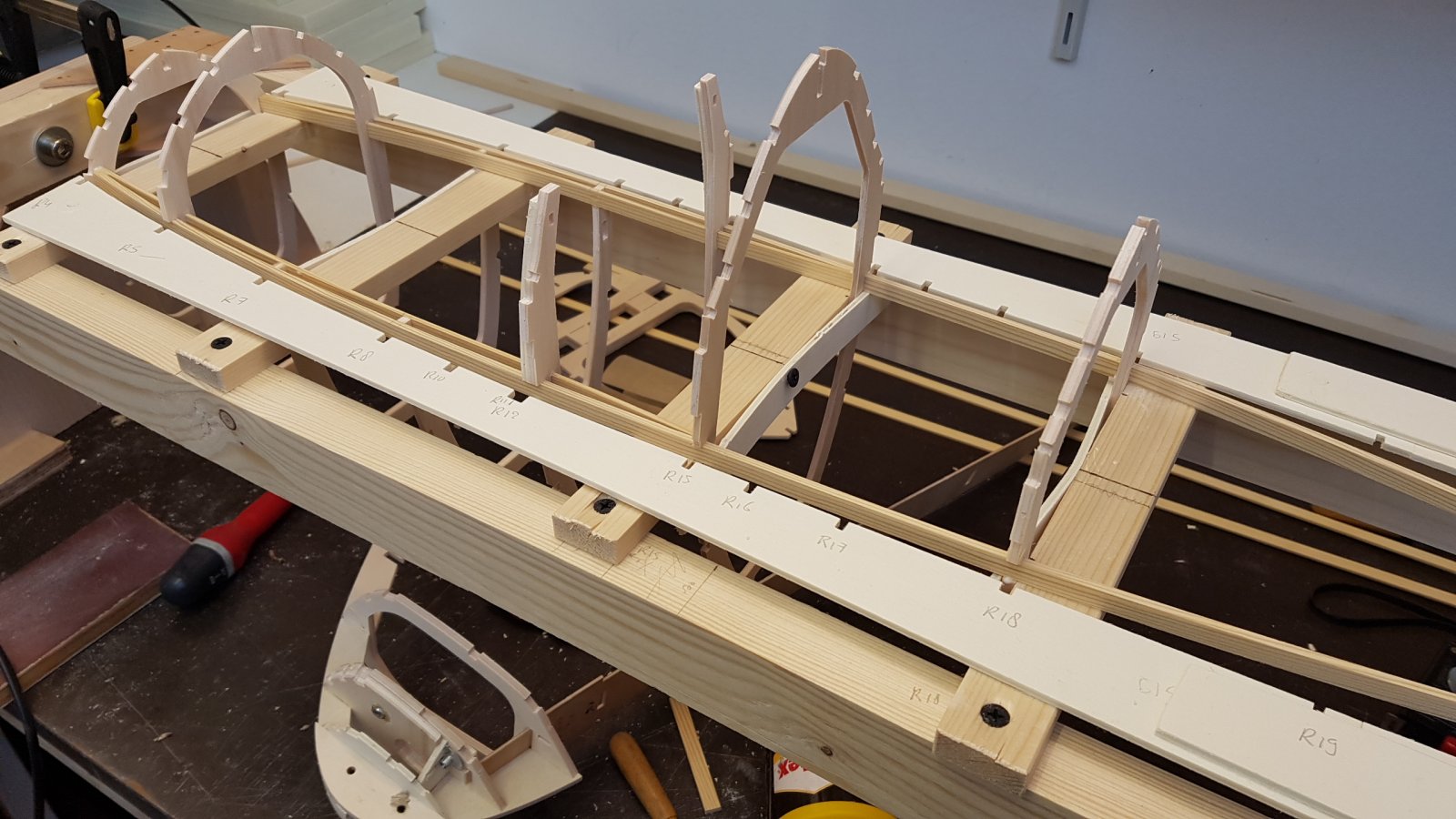

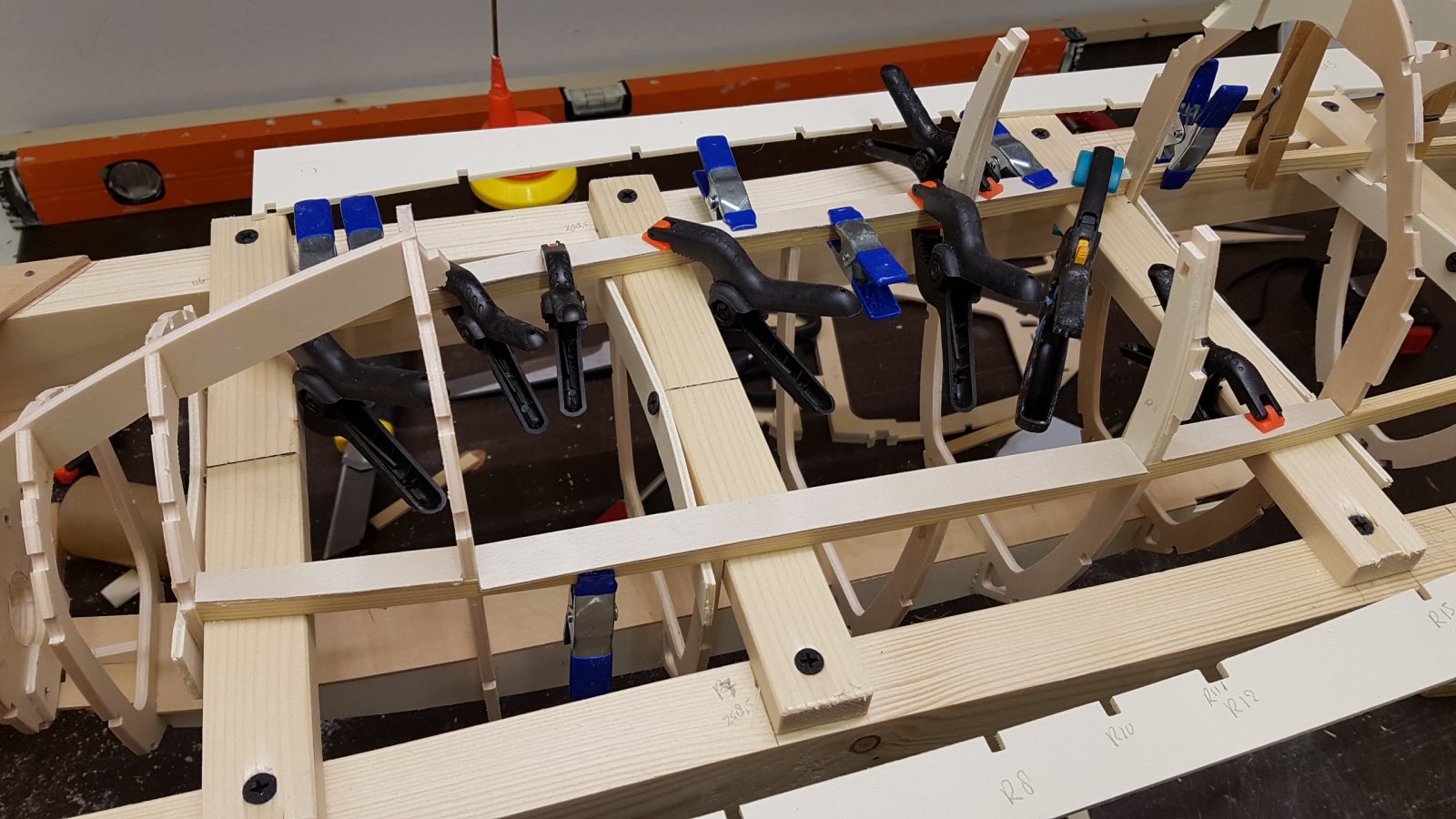

    De opbouw volgorde is een beetje tricky. Ik heb meteen alle spantjes voor er in gezet want de bodemplaat van de schaatskast moet er in een keer van voren doorheen. 20171126_161212.jpg De ladder treden had ik op de tekening uitgemeten. Dom dom niet het zelfde als de houten hulpmallen natuurlijk. De balkjes beetje zijdelings verzet, gingen de schroefjes in een vers stuk hout. spantjes vastgezet met restjes triplex strookjes en 1 schroef in het midden. Dat heb ik afgekeken!
    Ik heb als eerste de 2x8 mm doorgestoken binnenste gordingen er ingezet. En daarna de buiten gording.

    ramses en Ariel vinden dit leuk.
  9. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

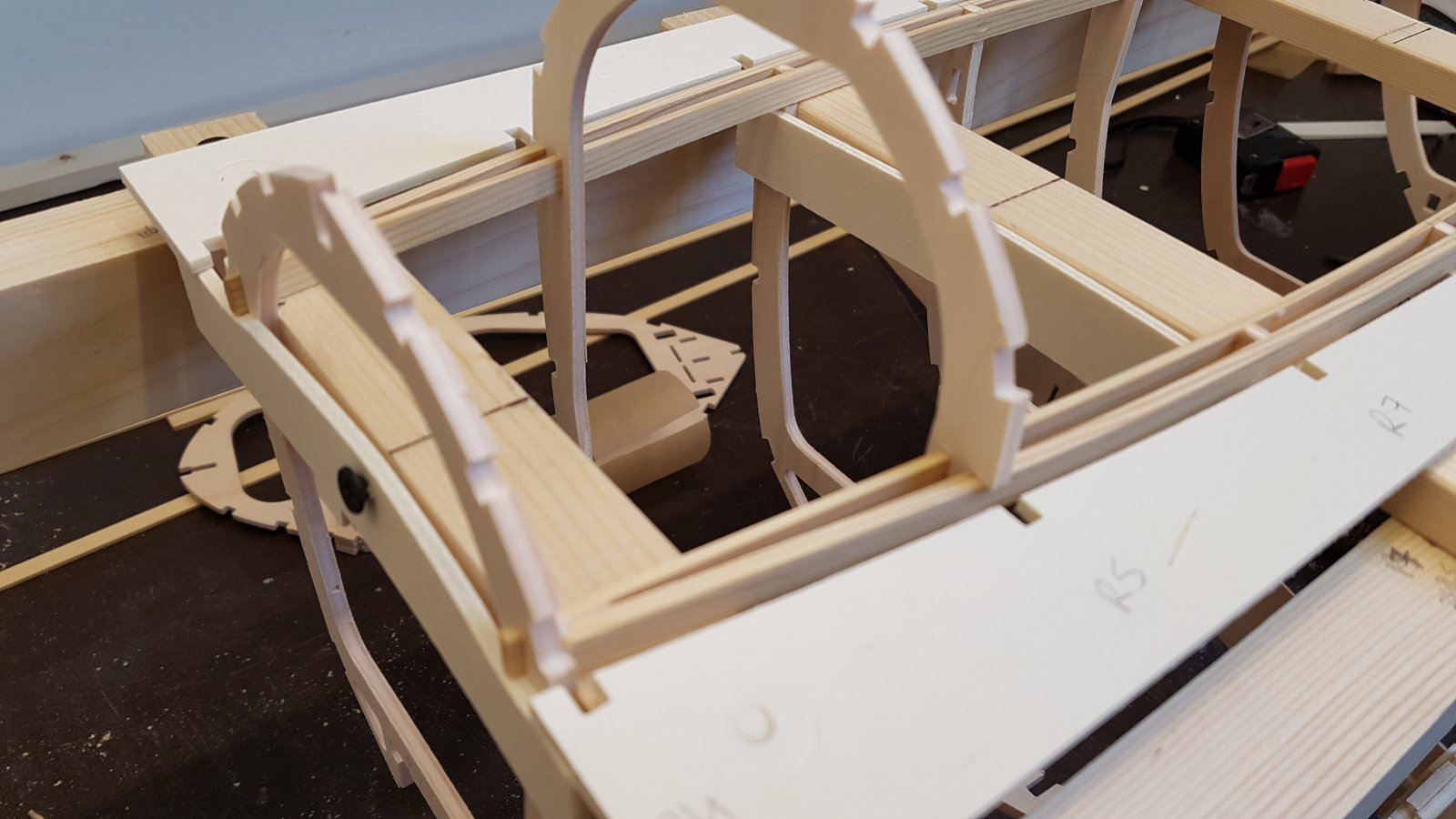

    Nog een vooraanzichtje. De liggertjes liggen op de laddersporten. Bouwt fijn zo. Duidelijk te zien zijn de klem strookjes met schroef. 20171126_161232.jpg De spanten moeten natuurlijk mooi symmetrisch staan t.o.v de hartlijn. Deze lijn teken ik met een lange houten lat. Dan de lat om zn as 180 graden draaien en dan nog een streep zetten. Daar waar de lat krom is heb je dan 2 strepen een klein beetje naast elkaar staan. Maar alles is wel precies centrisch zonder nauwkeurige lineaal.

    ramses vindt dit leuk.
  10. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

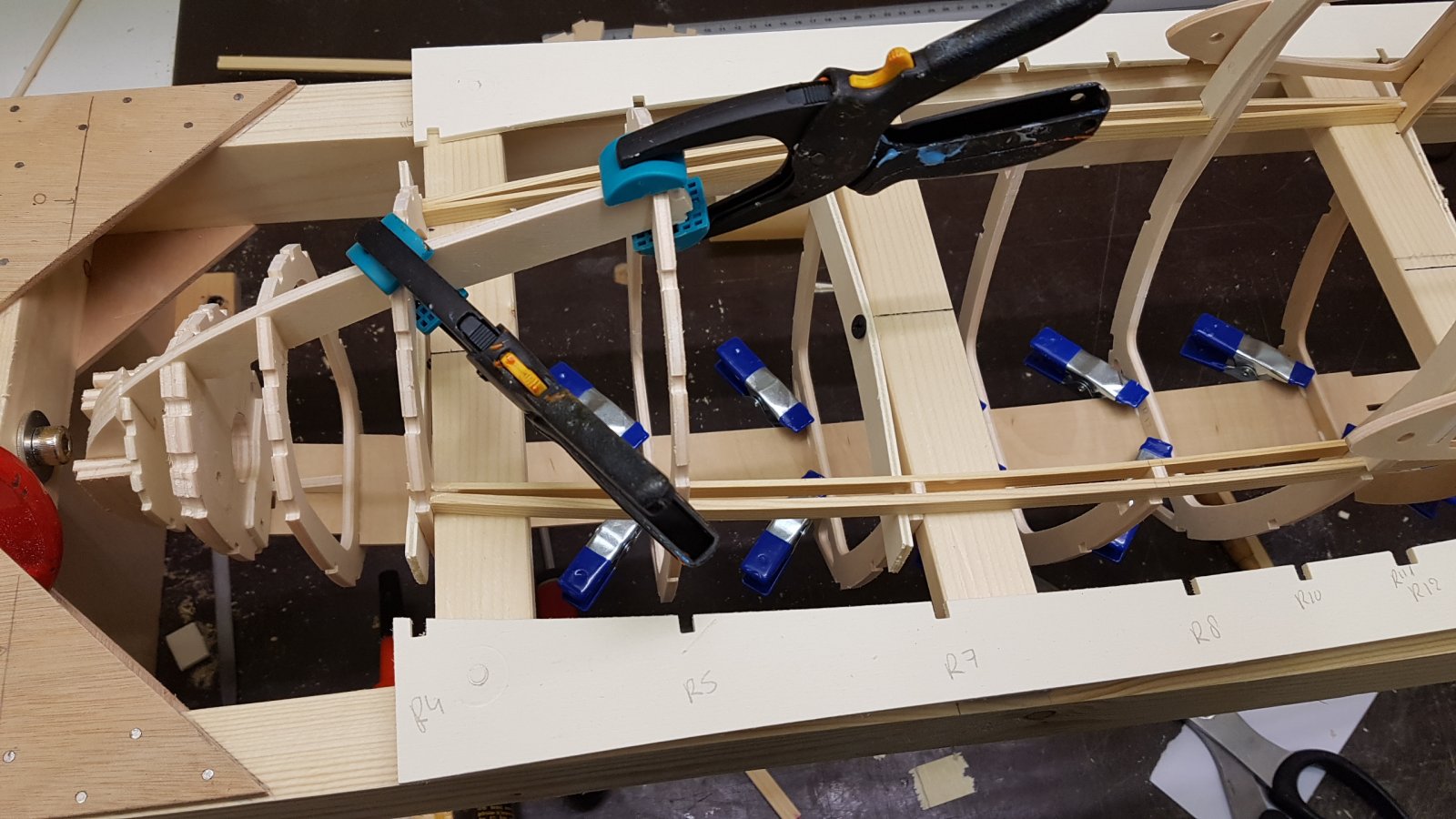

    Dan gaat de punt er op met de schaatskast bovenstrip. Deze triplex strip gaat er alleen van voren naar achteren in. Naderhand kun je er geen spant meer op zetten omdat die er omheen vallen. Klopt volgens mij niet helemaal in de bouwbeschrijving maar ik had het op tijd gezien. 20171126_170509.jpg Die triplex strip heeft bij elk spant een uitsparing waar een nokje van het spant in valt. Zo zit alles heel netjes uitgelijnd. Ik heb deze zomer op de British Nationals in een van de vele stands extra klemmetjes gekocht. Precies voor dit werk.

    aurectar en ramses vinden dit leuk.
  11. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

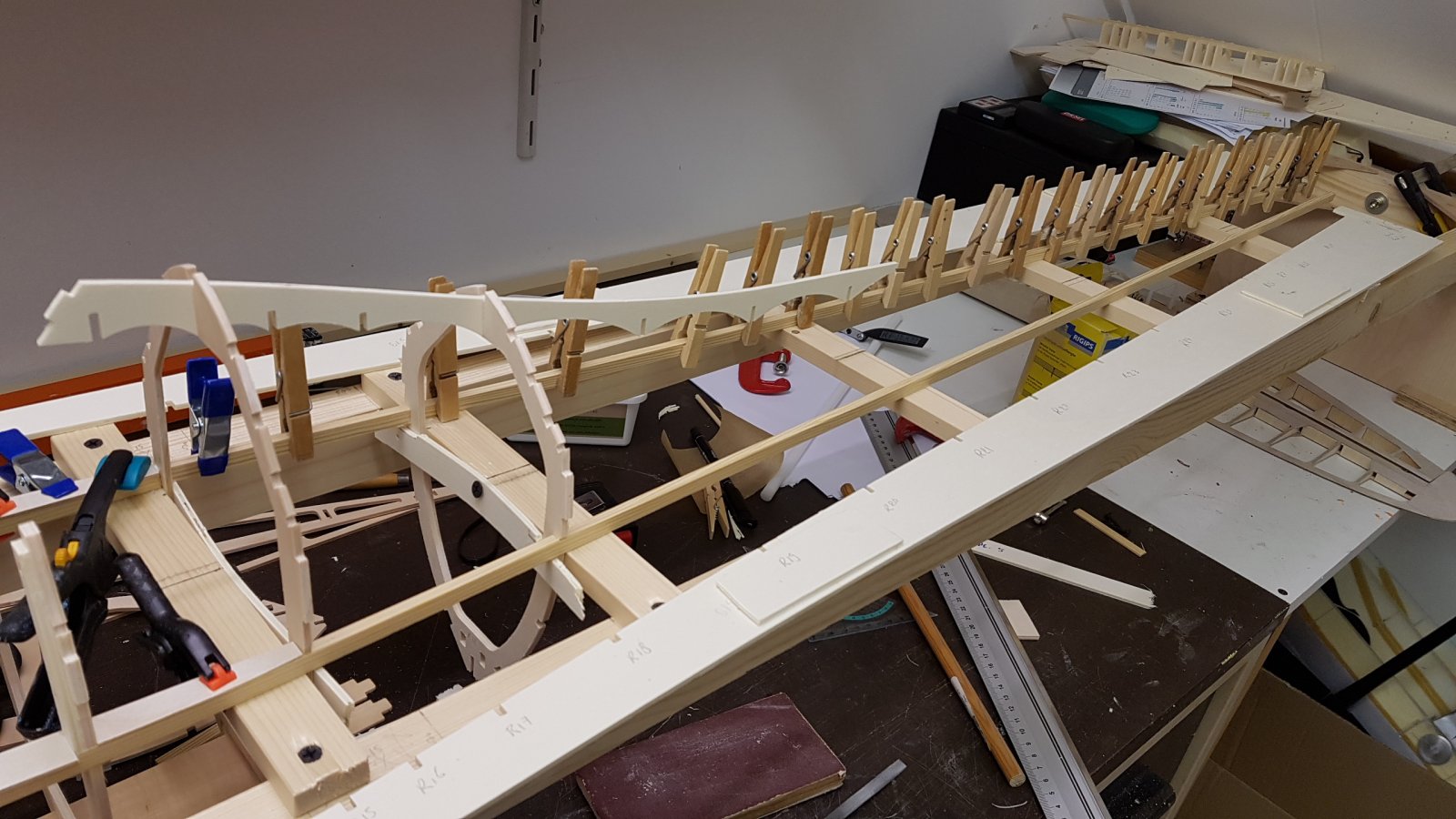

    Voor het verder uitlijnen van spanten bij de vleugel mogen de wortel ribben er al even op. Wat een enorme vleugel! Reynoldsgetal van 1M? Dat zit wel goed..

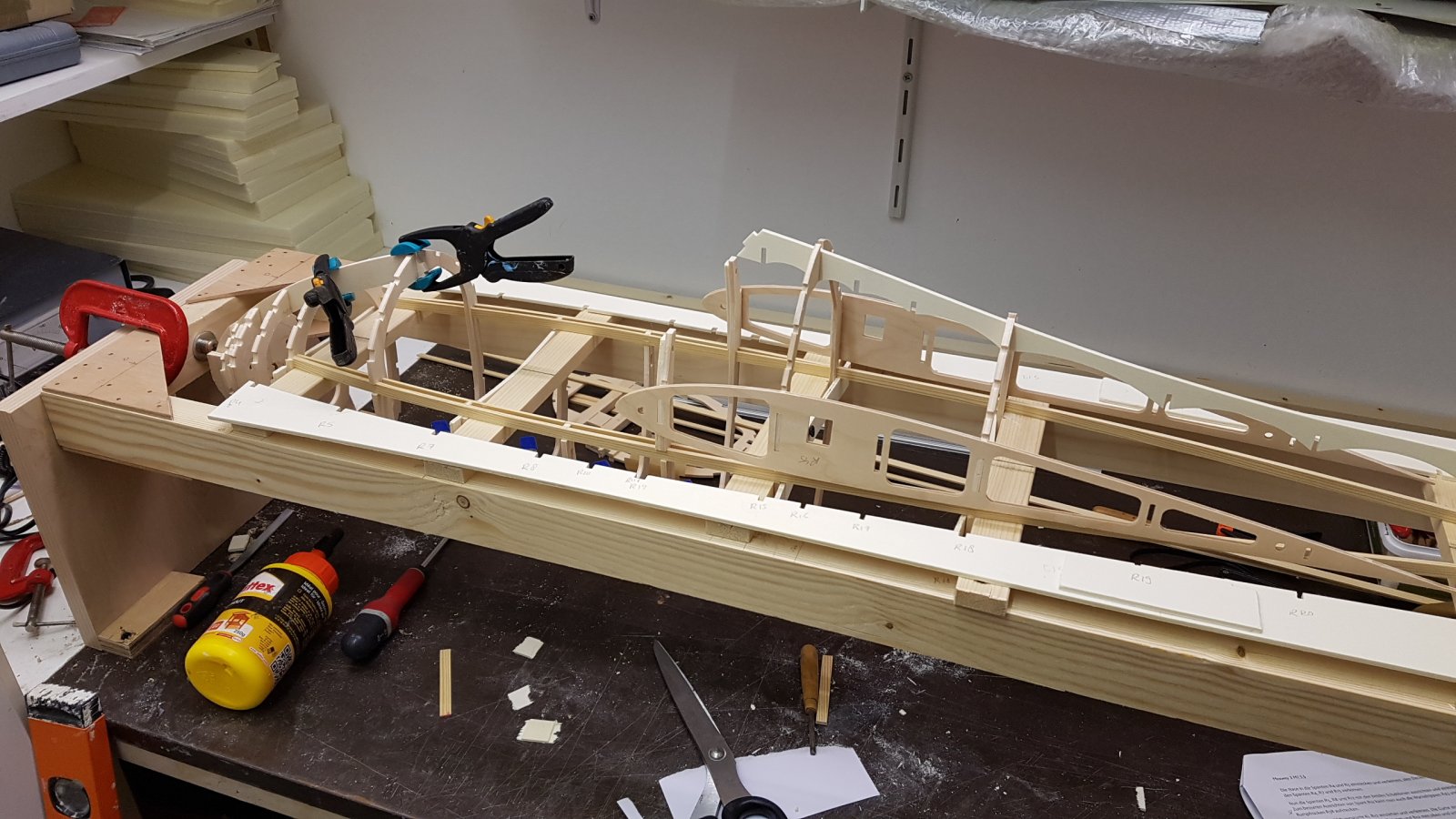

    En een pas strook boven op de rug ook even geplaatst. Eigenlijk was het beter om dit te doen voor de rompspanten op de gording vast te zetten. Er zit nu toch een beetje spanning in. 20171126_170503.jpg

    aurectar, ramses, Ariel en 1 andere persoon vinden dit leuk.
  12. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    De schaatskast.
    En cockpit randen.
    Ook de langsgordingen opgedikt tot 5 mm. Eerst 8x3 mm gelijmd en daarna nog 8x2. Originele dikte van 8x5 kon ik niet aankomen. En dit werkt wel zo makkelijk.

  13. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Hey wat gaaf, mooi bouwverslag van de prachtige Moswey 3! :thumbsup:
    Ik had het nog niet eerder gezien, maar dit blijf ik uiteraard volgen!
    Heb enkele delen in m`n handen mogen houden en het ziet er zeer fraai uit, en alles lekker licht.
    Wist ook niet dat je al zo ver was inmiddels, gaat allemaal flink rap zo te zien.
    Heel veel plezier met de bouw verder Tjarko, ik blijf het volgen.

    Groeten, Ramses
    .

    aurectar vindt dit leuk.
  14. kadet-kampen

    kadet-kampen

    Lid geworden:
    1 jun 2014
    Berichten:
    195
    Automatische hr aansluiting bij stabilo montage.
    Zeer vernuftig, mogelijk kan ik dit ook bij de K7 toepassen.

    aurectar vindt dit leuk.
  15. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Bedankt voor de leuke reacties.
    Ik ben bijna toe aan servos inbouwen.
    Geen idee wat geschikt is voor zo.n kist. 5 kg voor rudder en stabilo en sleepkoppeling en ailerons.? 2 kg voor remkleppen.? Ik zoek iets dat vooral betrouwbaar is. Wil wel 10 jaar vliegen met deze kist.
    .

  16. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

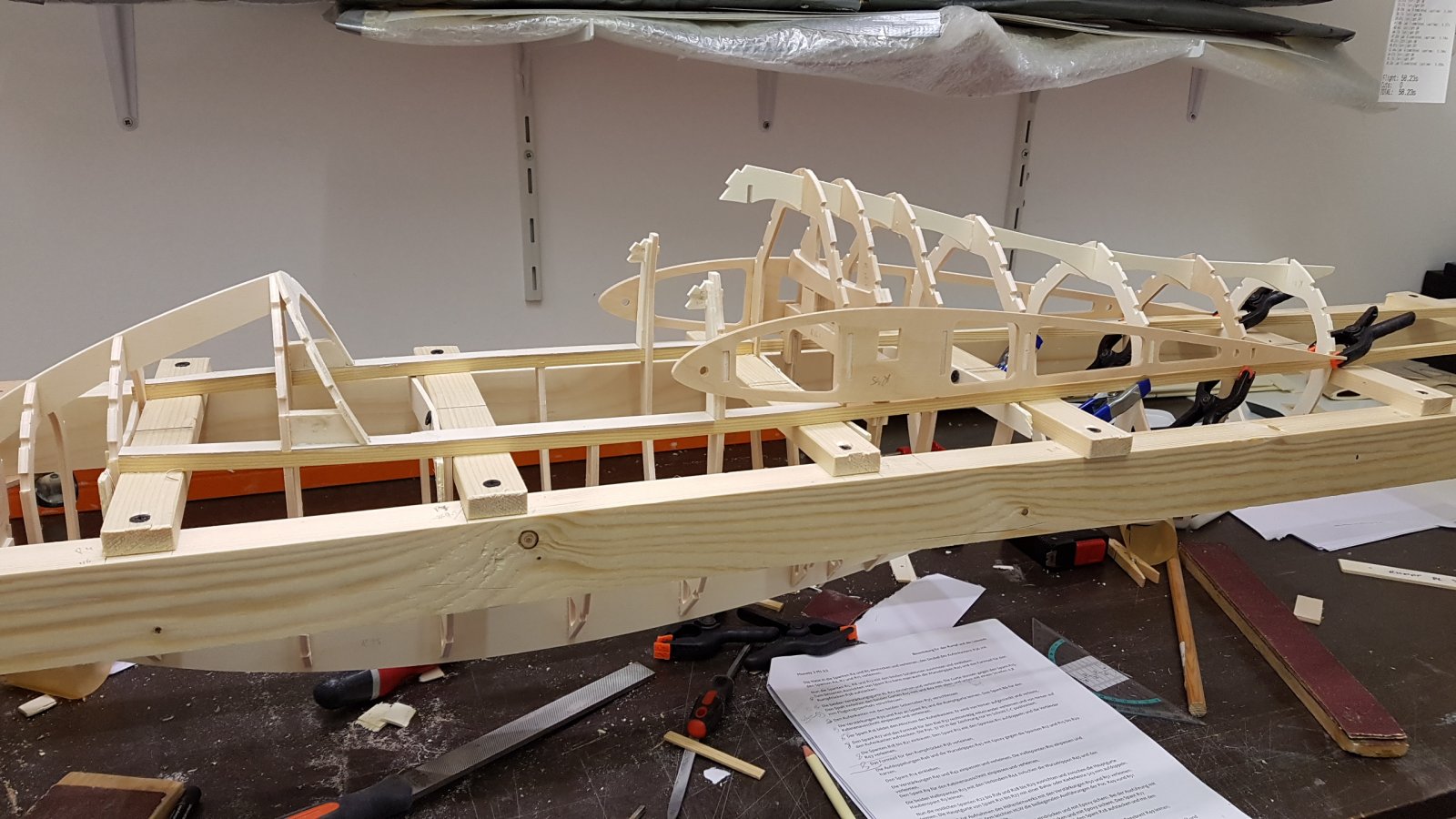

    Nog een plaatje dan... 1511820473999855190507.jpg heel wat spantjes pasgemaakt en geplaatst vanavond.

    Ps morgen avond neem ik het stabilo wel mee naar Ornithos. Voor de liefhebbers.

    ramses, ISOLA2, Ton van Munsteren en 2 anderen vinden dit leuk.
  17. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk
    De vorm openbaart zich stilaan.

  18. J.B

    J.B

    Lid geworden:
    22 jun 2011
    Berichten:
    519
    Locatie:
    Drenthe
    Zou voor de sleepkoppeling minimaal 2x het gewicht van de vlieg klare zwever doen ..

  19. kadet-kampen

    kadet-kampen

    Lid geworden:
    1 jun 2014
    Berichten:
    195
    Kadet schreef: Automatische hr aansluiting bij stabilo montage.
    Zeer vernuftig, mogelijk kan ik dit ook bij de K7 toepassen.


    Heeft Aurectar een tekening van deze onderdelen en wil je deze in het draadje plaatsen of stuur mij een pb.

    Dank Kadet.

  20. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
    Nou 2x het gewicht van de zwever is misschien een tikkie overdreven, maar in ieder geval 1x het gewicht, en een zo kort mogelijk servo-armpje!

    J.B vindt dit leuk.
