Moswey 3 schaal 1:3.5

Discussie in 'Zweefvliegen' gestart door tjarko, 30 okt 2017.

  1. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

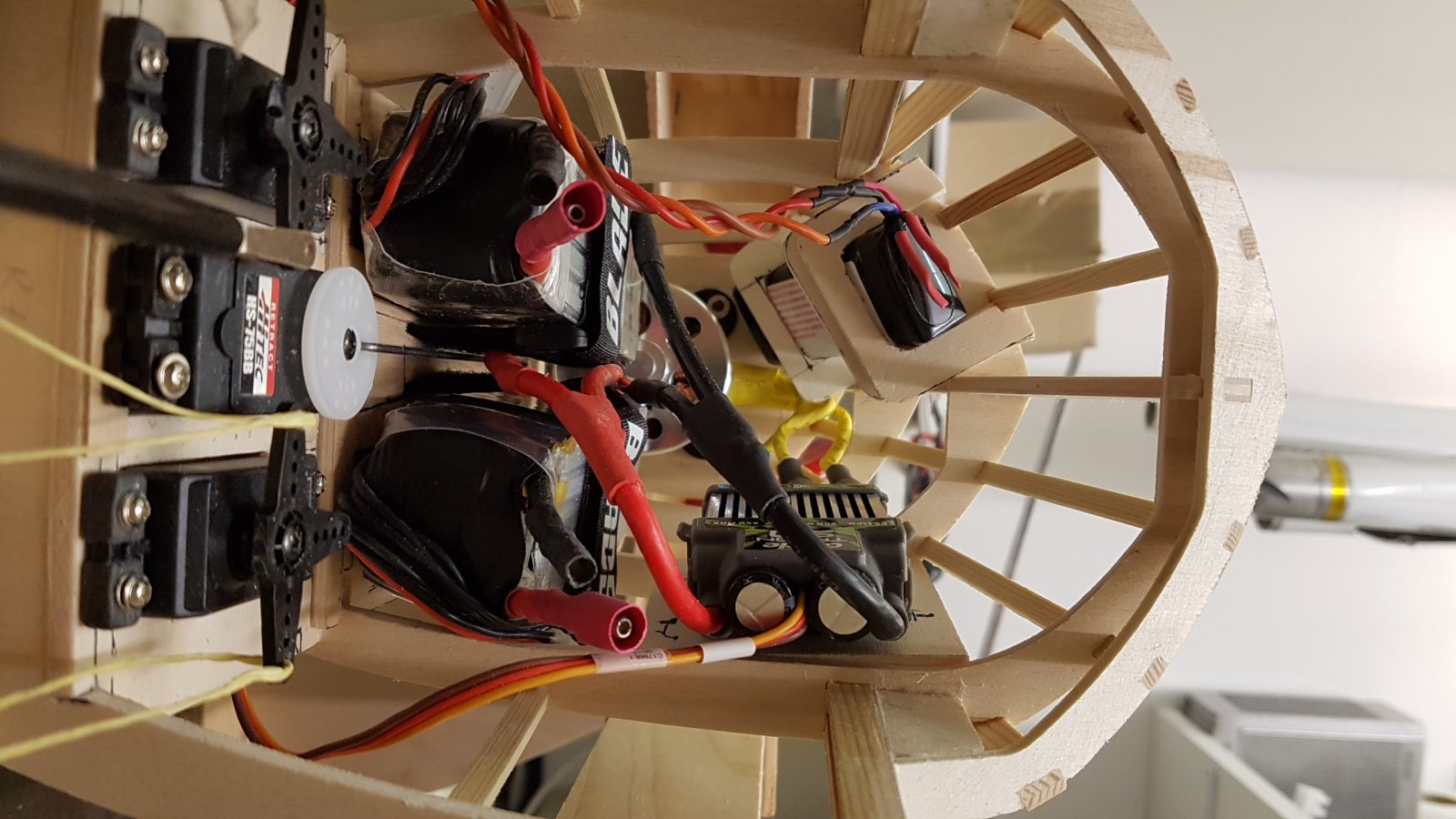

    Weer verder met inbouw electronica.
    Accus zitten op hun plek. CC Talon 90 vastgezet en accukabels gesoldeerd. Sleepkoppelings servo en stang gemonteerd.

    E.hof en Sikorsky vinden dit leuk.
  2. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

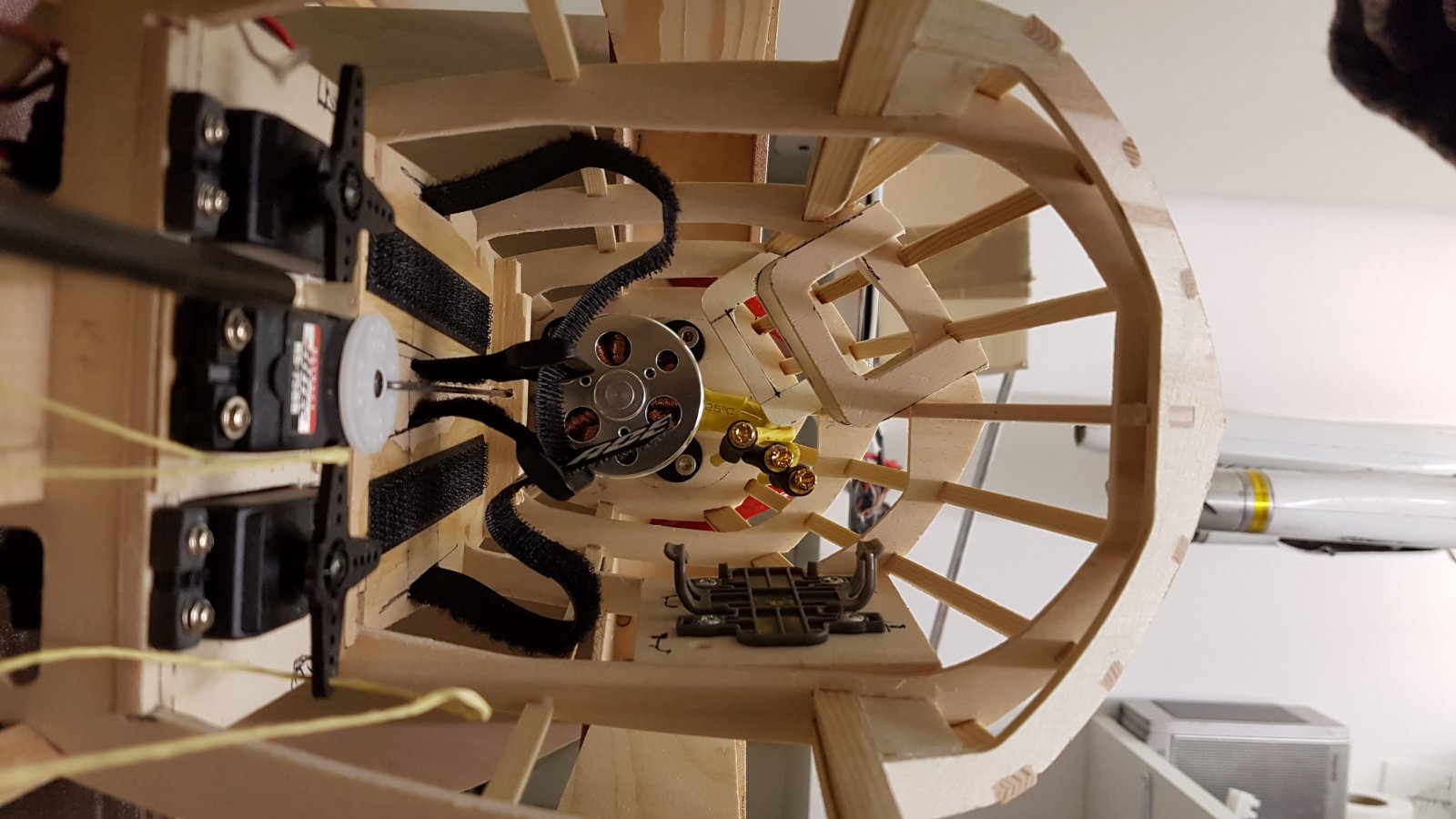

    Nu meeste er weer uit voor bekleding binnenzijde. Dat heeft het origineel ook.
    Leegte....

    Bekleding grotendeels aangebracht.
    Ik zet er nog een dun glasmatje op met witte PU lak denk ik.

    aurectar, E.hof, Sikorsky en 1 andere persoon vinden dit leuk.
  3. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

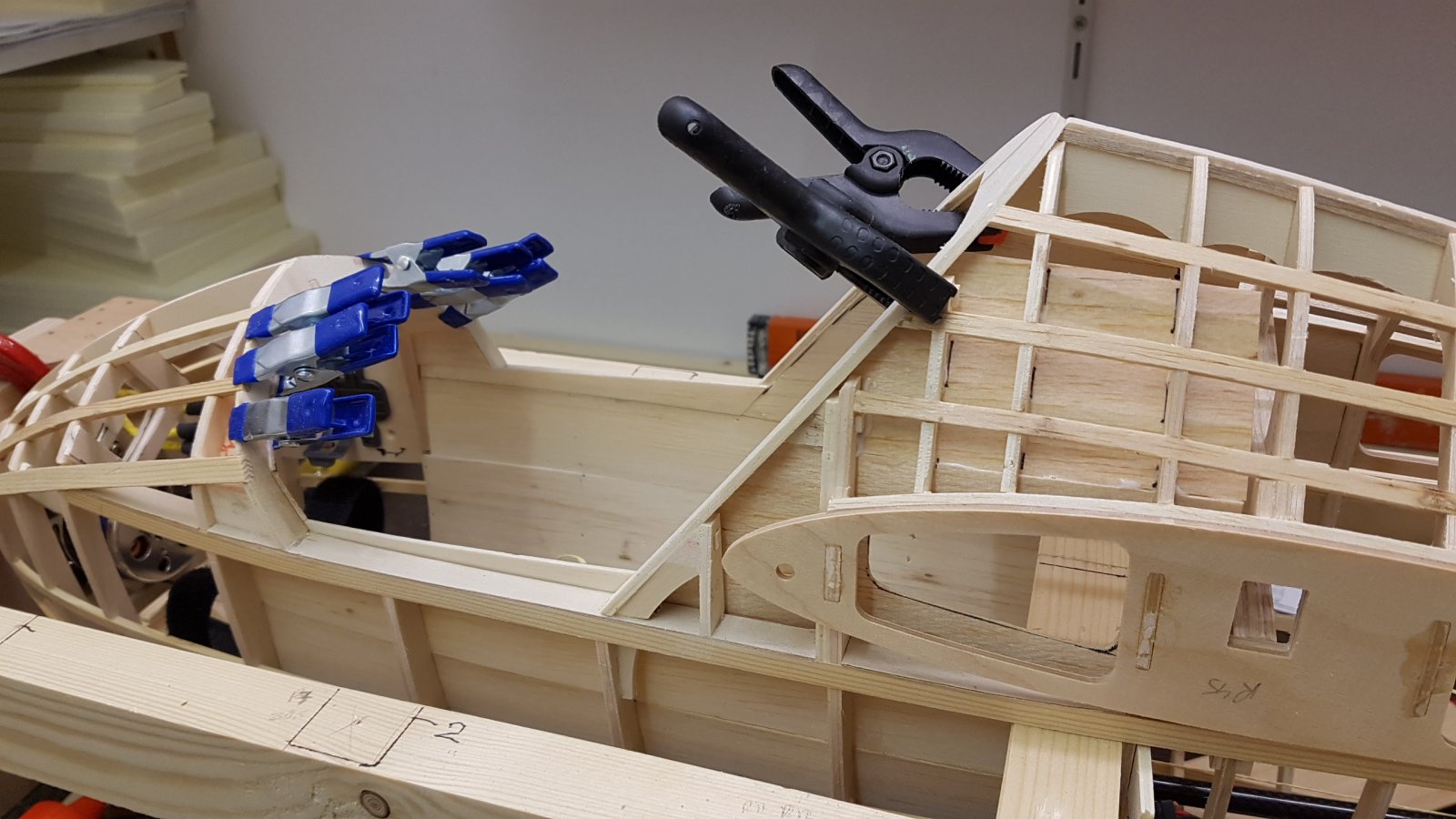

    20171223_150827.jpg Verder met het binnenwerk. Stoeltje. Dat is 100% eigenbouw, geen kit onderdelen. Wat afgekeken van internet plaatjes. De piloot zit erg ver naar achteren en de stoel heeft ook nog een uitsparing voor een chute. Ik zet profiel spantjes van 2x2.5 mm balsa tegen de zijwanden. En 2 populieren triplex spantjes in het midden als stoel drager.

    Ariel vindt dit leuk.
  4. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    De stoel spanten staan voor afgesteund op de 2 servos en achter op een bodemspant. De positionering is precies afgestemd op de stuurdraden en stuurstang. Het eerste dwarsplankje zit er al op.


    aurectar, ISOLA2, E.hof en 1 andere persoon vinden dit leuk.
  5. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Nog een rij plankjes. Begint al op een stoeltje te lijken. Ik lijm dus aleen op de 2 middelste triplex spantjes. De stoel kan er straks makkelijk uit. Waarschijnlijk met 4 magneetjes fixeren.

    jan brilman, Sikorsky, aurectar en 5 anderen vinden dit leuk.
  6. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

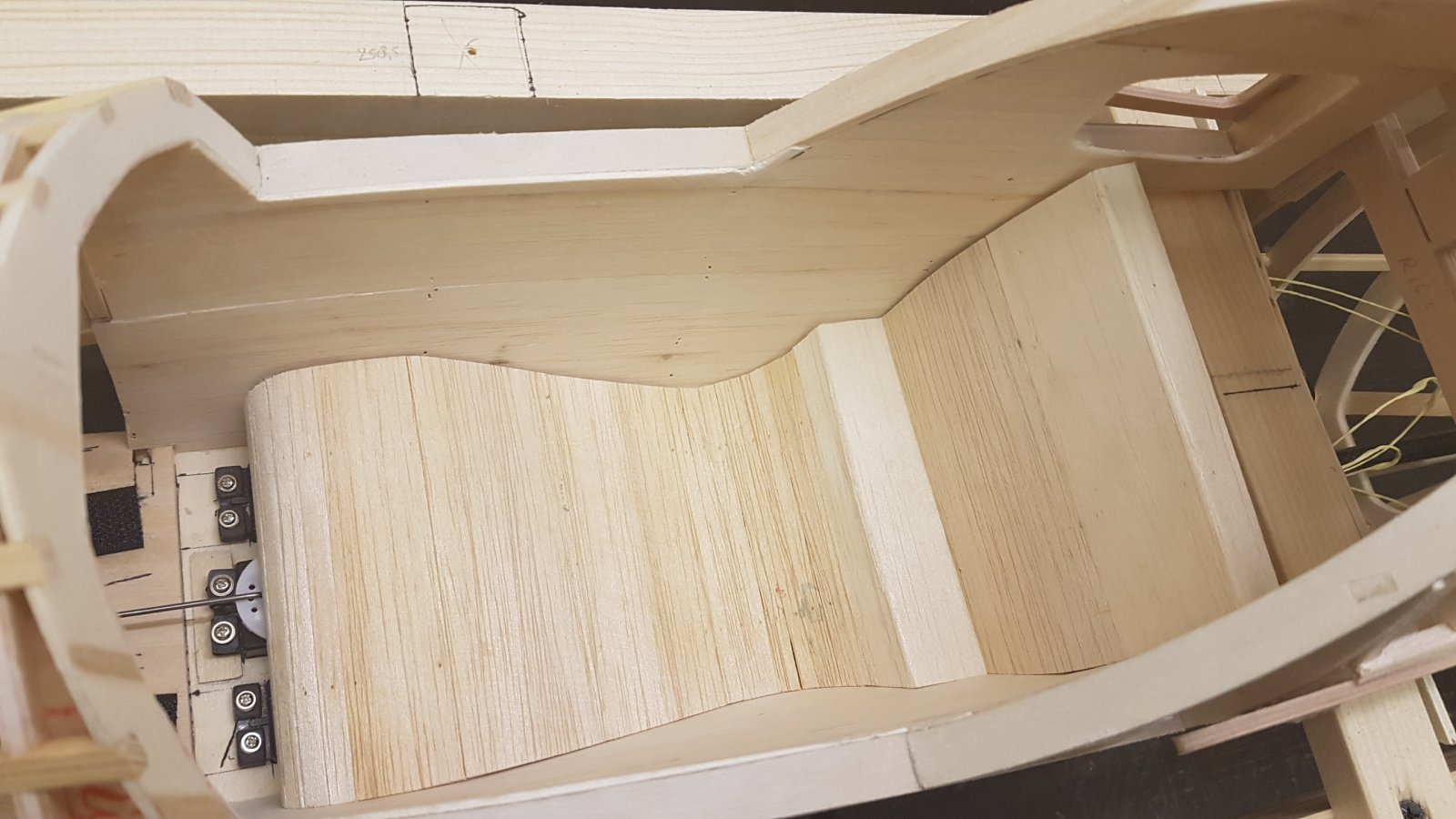

    Verder met het stoeltje.
    Alle houtjes gelijmd. 20171223_220820.jpg leuk...nog nooit eerder een vliegtuigstoel gemaakt.
    Nu even glassen met 25 grams en witte PU lak.
    En de romp zijdes ook meteen. Beetje rommelig geworden met losse stukjes. Nog een keer schuren en lakken later.

    jan brilman en aurectar vinden dit leuk.
  7. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Carbon stuurstang verlengd met stuk 4x6. Alu verloophuls en uiteinde met m3 draadeind zijn van de draaibank.
    En ook de kevlar stuurdraden van het RR definitief op lengte gemaakt.
    Helaas moeten er wat sleufjes in de stoel. De piloot moet straks ook een beetje uitgehold worden.

    aurectar vindt dit leuk.
  8. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

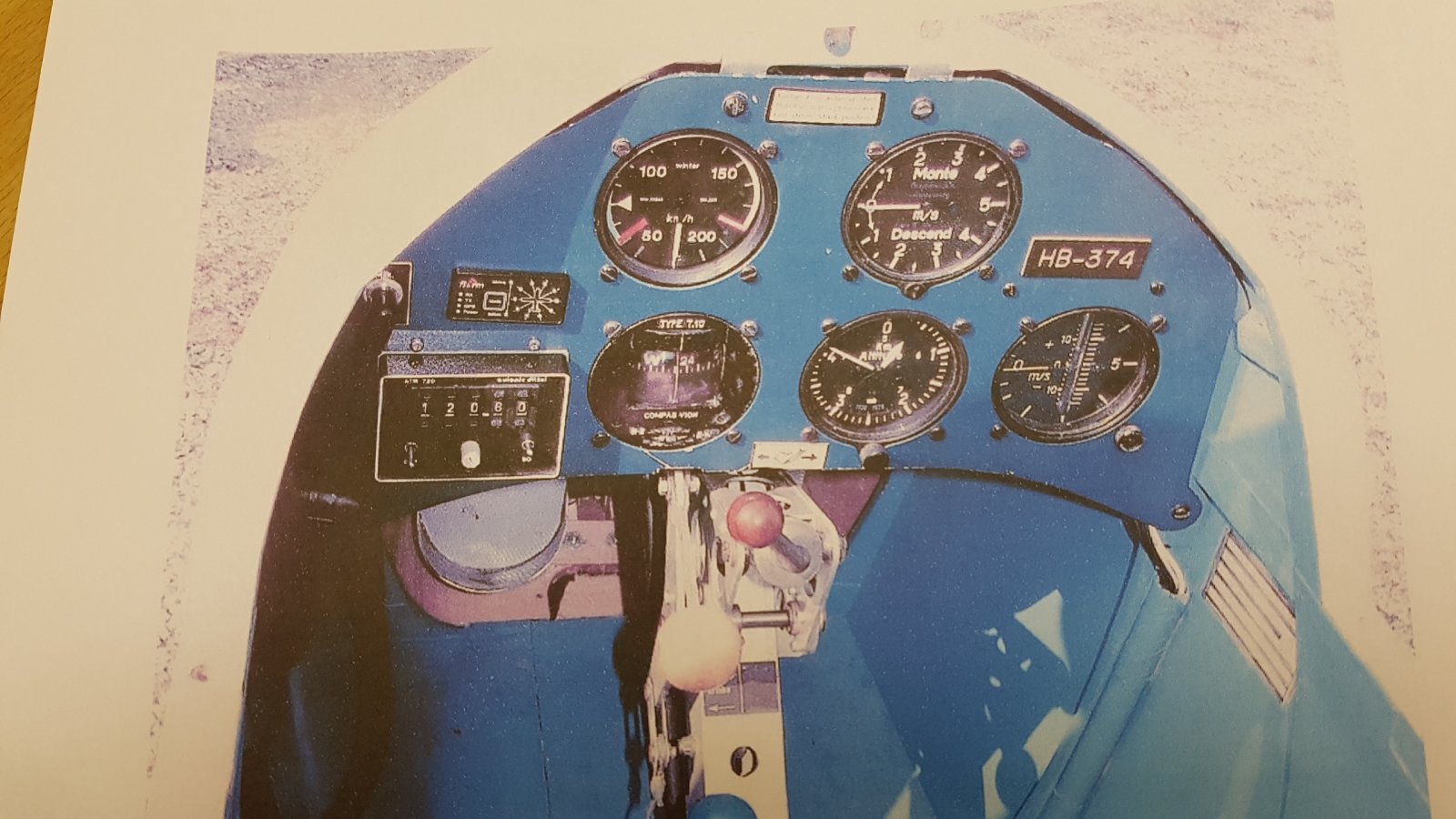

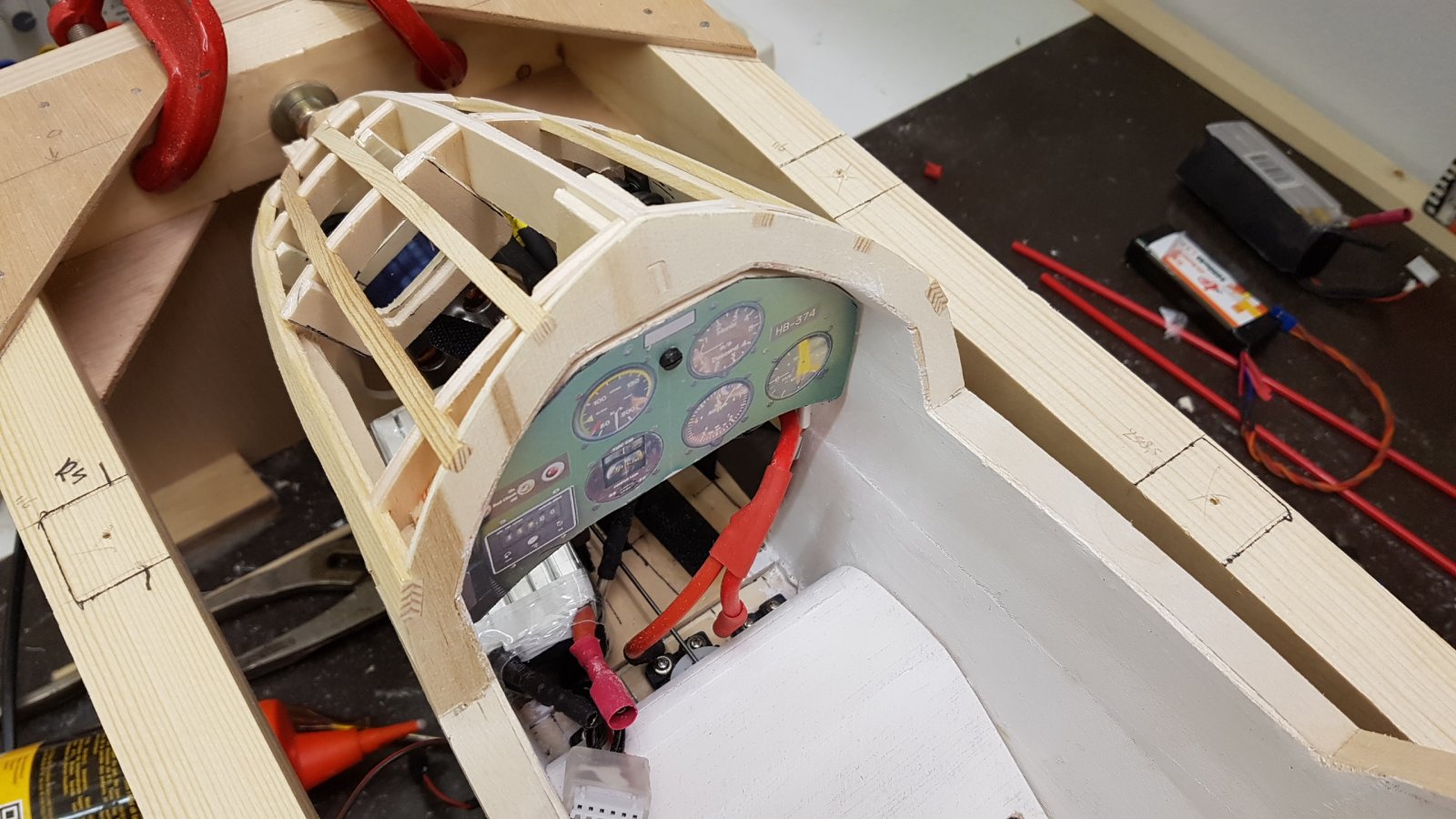

    Volgende cockpit onderdeel is instrumentenpaneel. Er zat nog een heel mooi stukje triplex in de kit dat al bijna de juiste vorm had.
    Van internet plaatje geprint op de juiste maat. Ziet er al best leuk uit, kan later nog een mooiere versie worden.
    20171224_170048.jpg Helaas te weinig ruimte voor de accukabels. Regelaar even verplaatst max naar voren. Erg fijn om al deze dingen te doen voor de rompbeplanking er op zit.

    Bevestiging met 1 centrale schroef. Moet er uit bij accuwissel vrees ik.
    Bevestiging blokje gemaakt. En vastgelijmd. Weer een stukje verder.

    20171224_211407.jpg 20171224_211356.jpg

    Laatst bewerkt: 24 dec 2017
    jan brilman en aurectar vinden dit leuk.
  9. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

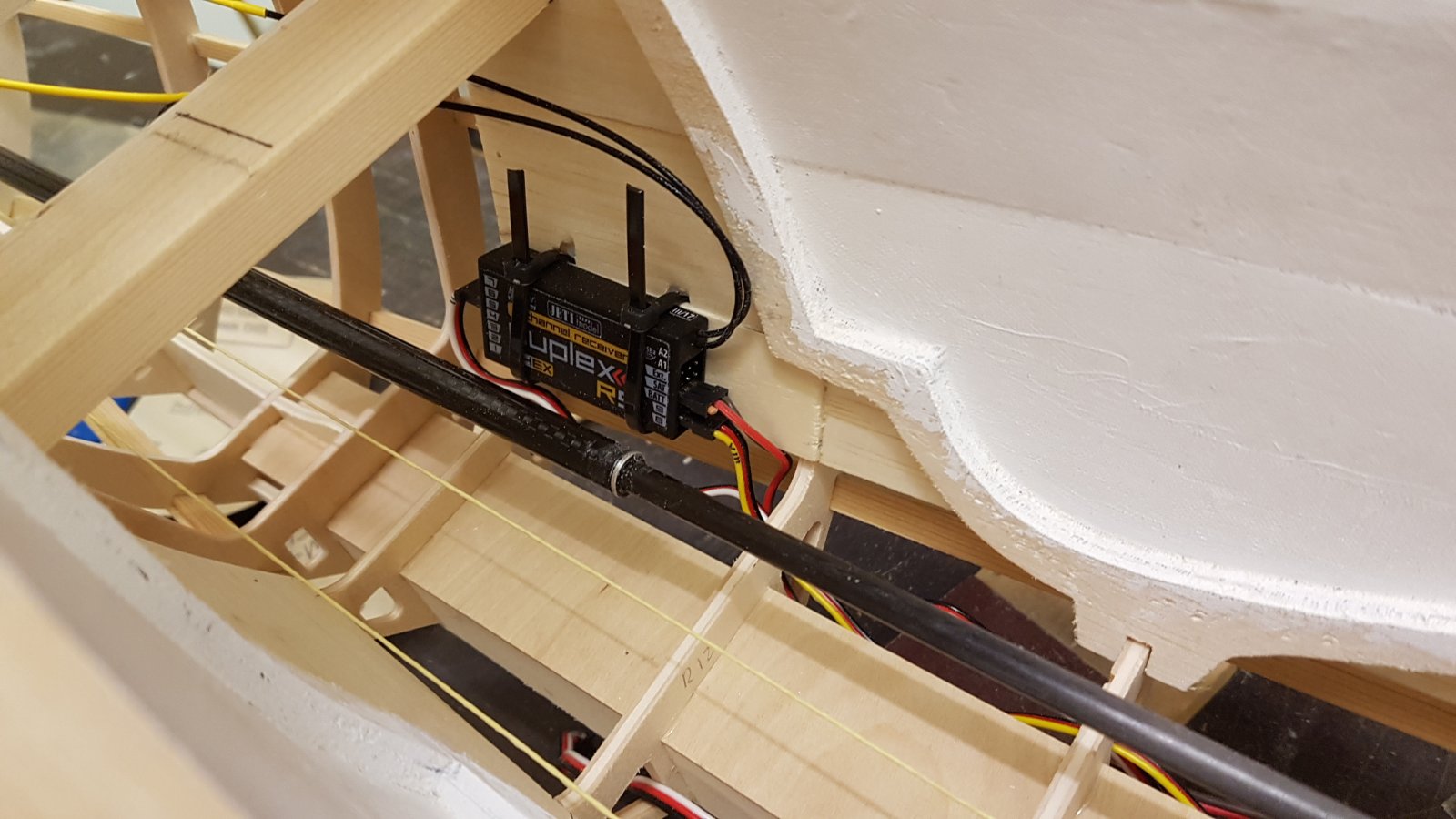

    De ontvanger zit er ook al in. Servos getest en afgesteld..
    Past mooi net achter de stoel. Ik heb er een stukje triplex ingezet waar hij met 2 tywraps op zit.

    aurectar, renetl50, ISOLA2 en 2 anderen vinden dit leuk.
  10. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

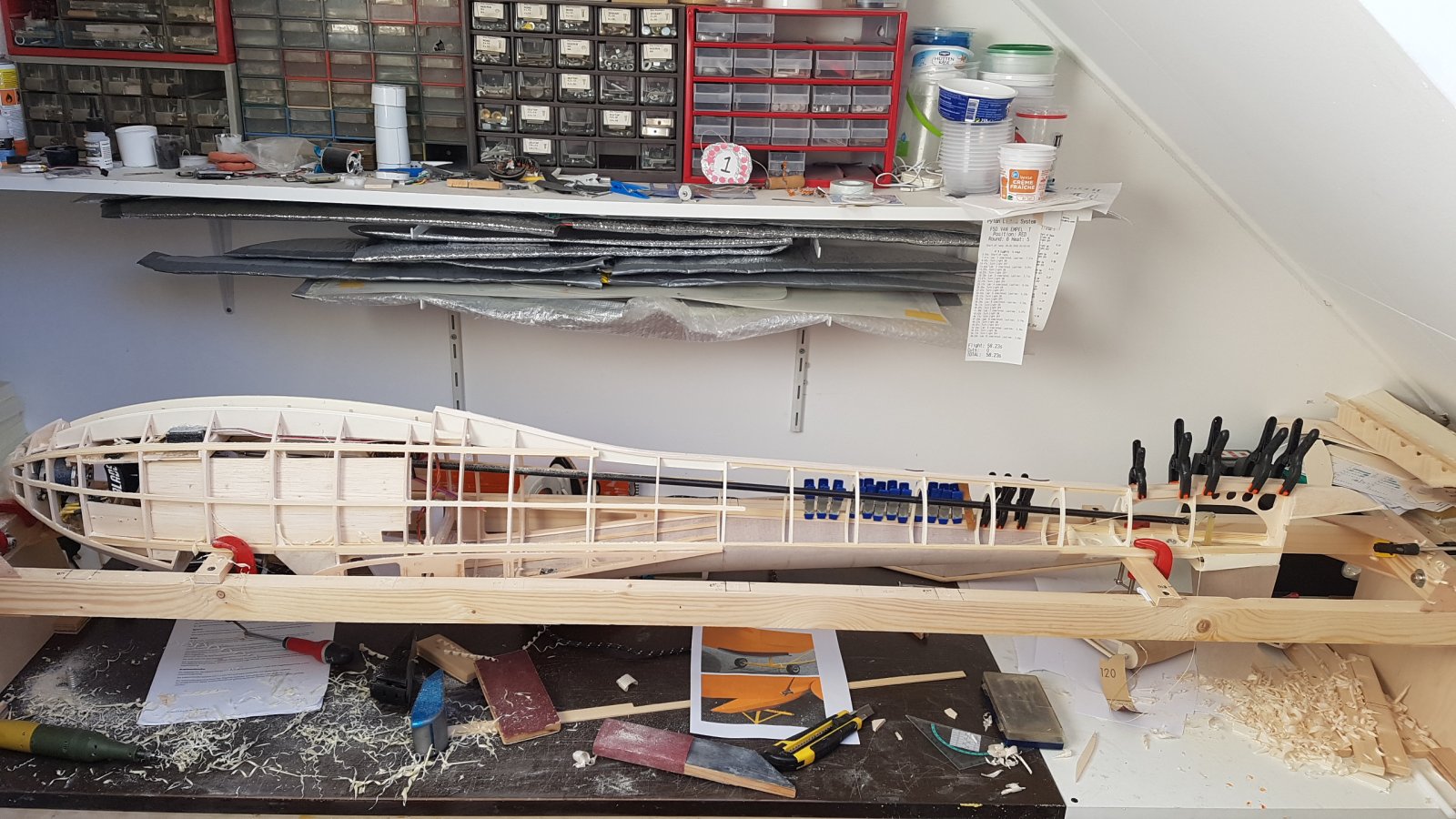

    Vandaag begonnen met triplex bekleding.

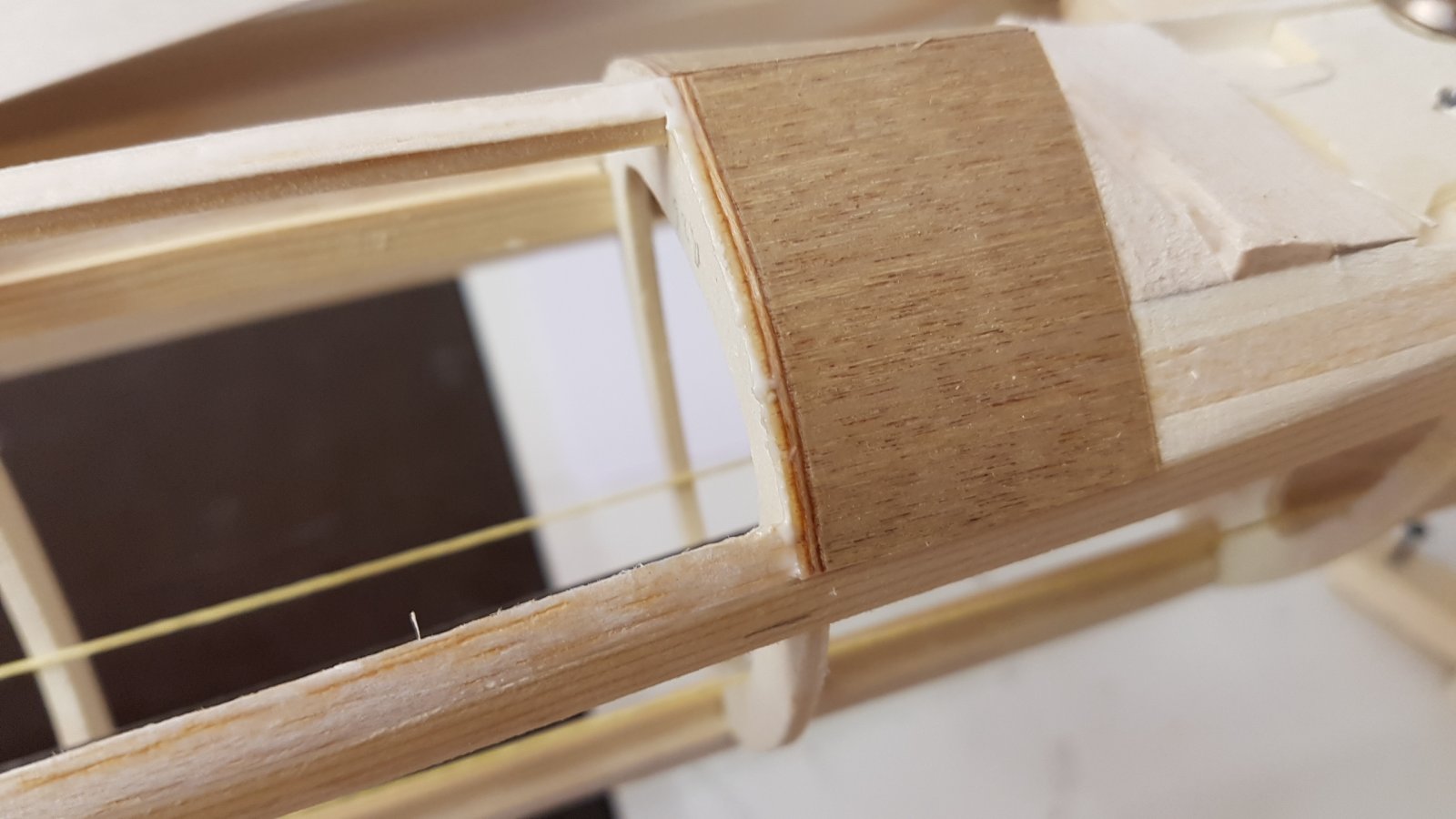

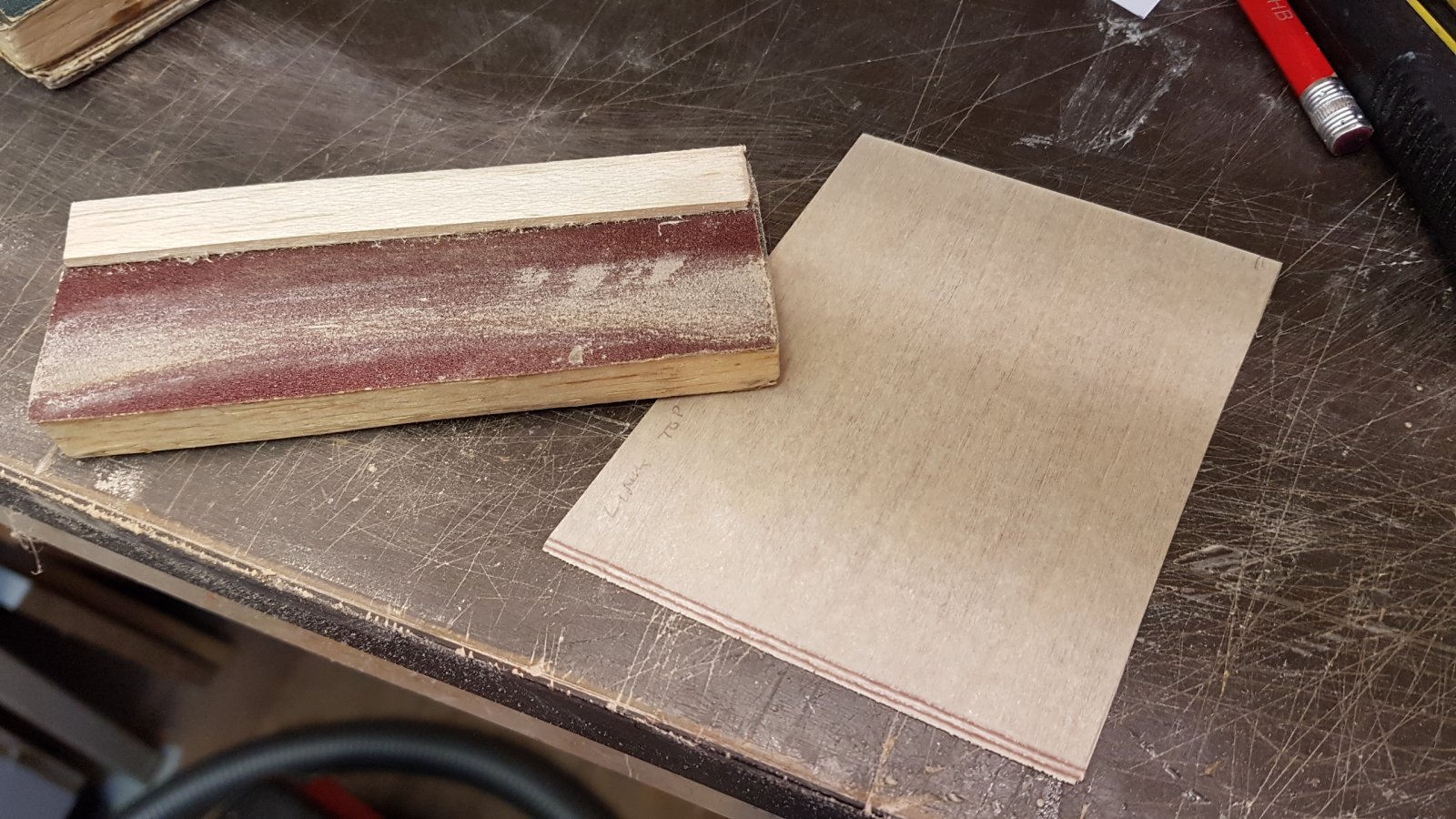

    20171226_161814.jpg het eerste stukje net voor het stabilo. Ik schuin alle stukken toch maar af. Dat is sterker en minder werk dan ik had gedacht. Handig hulpstukje gemaakt, schuurblokje met op 30 mm van de rand een stukje 4 mm balsa. Het komt nu ook minder precies met op maat maken van de stukjes.

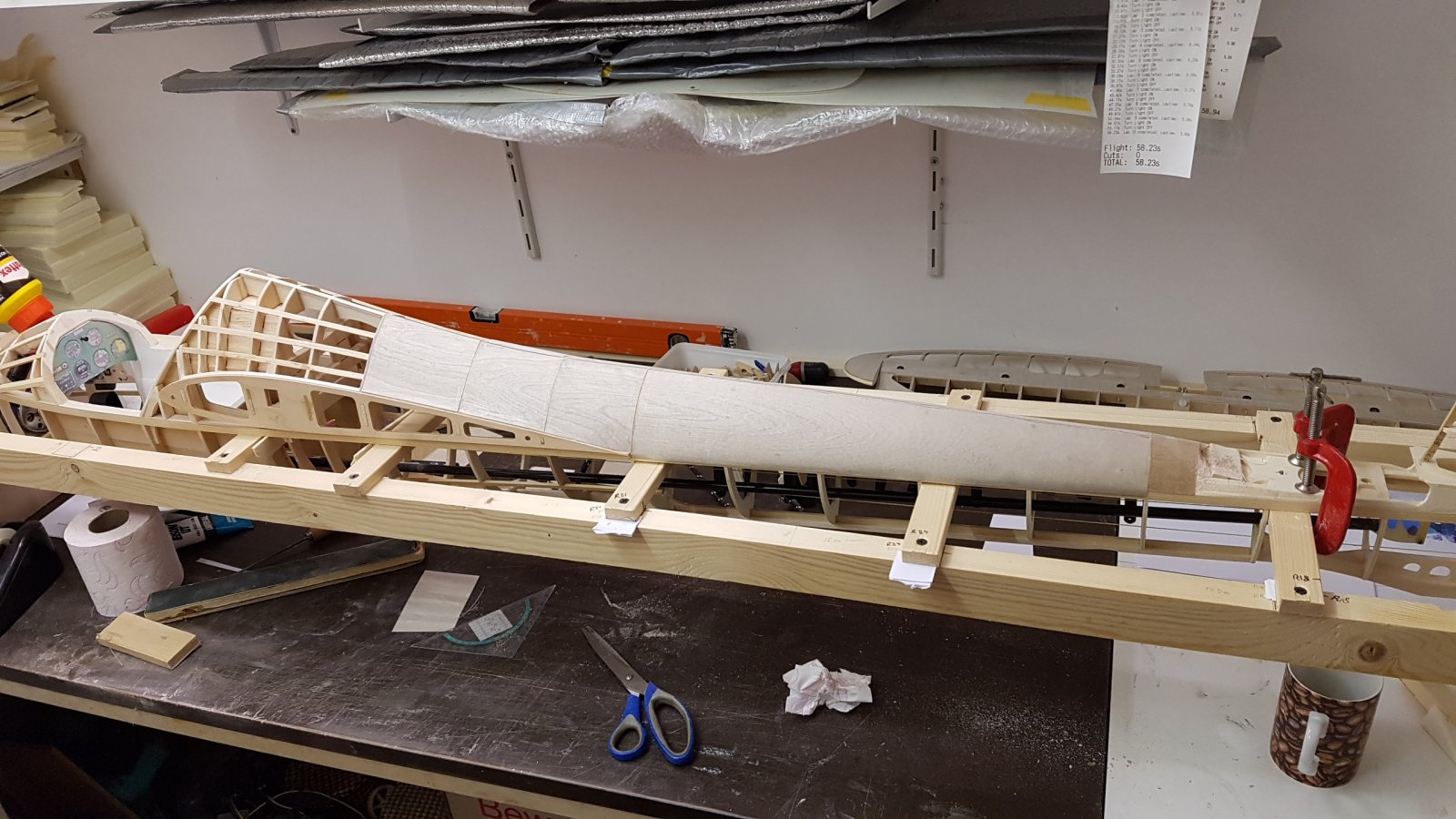

    Het tweede stuk is heel lang, schiet lekker op.
    Daarna zijn het veel kleine stukjes vanwege de dubbele kromming.
    Straks weer verder. Op maat maken van de paneeltjes gaat ongeveer gelijk op met 15 min droogtijd van de houtlijm. Alles weer met de strijkmethode. Ik lijm steeds 2 paneeltjes, links en rechts, met 1x versprongen in de lengte. Dan zit je jezelf niet in de weg met lijm of paneelrand.

    jan brilman, Berrie, flymax en 3 anderen vinden dit leuk.
  11. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk
    Mooi werkstuk.

  12. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Dank je. Erg leuk om het zo een vliegtuig te zien worden.

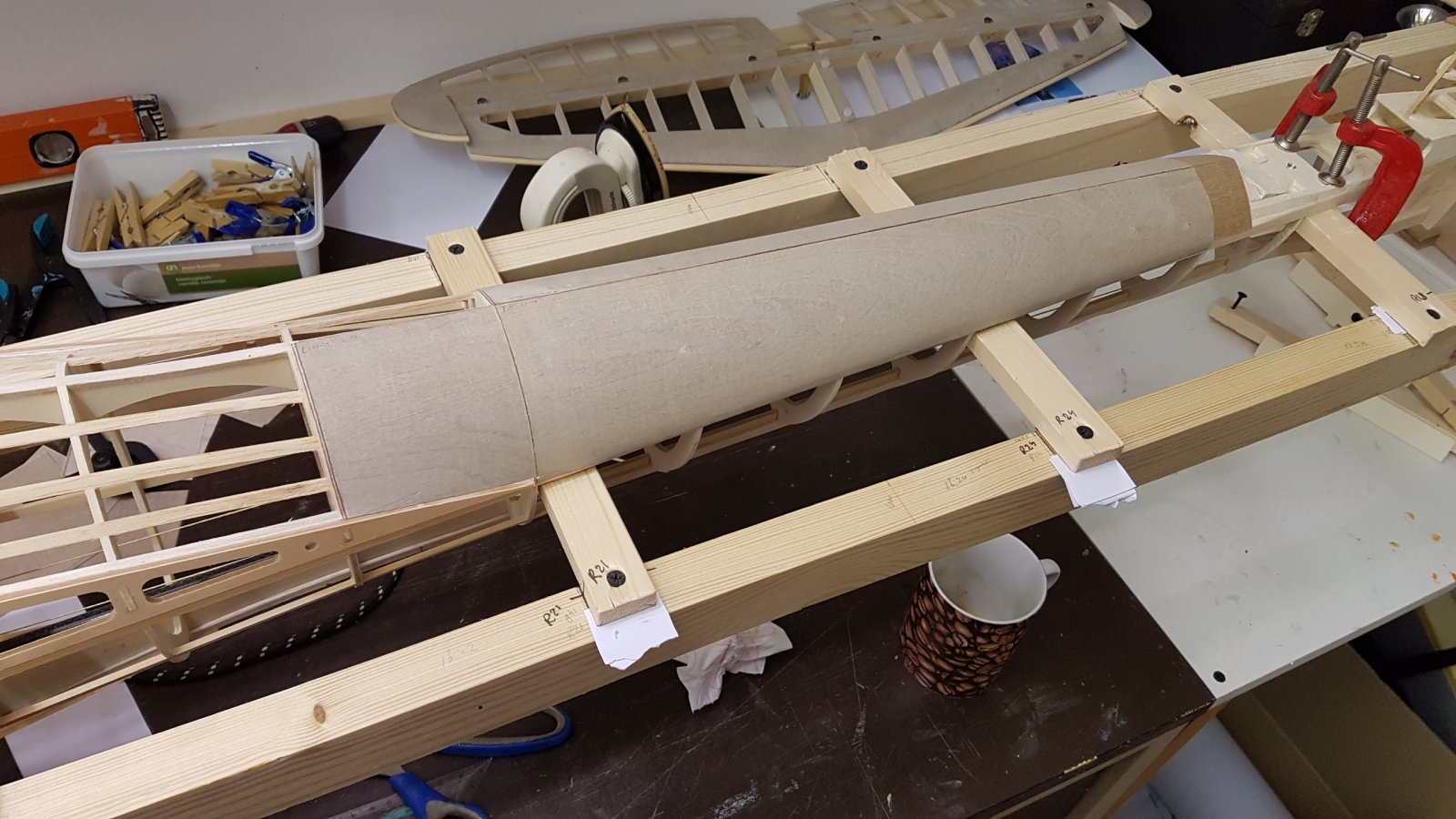

    Bijna klaar met de bovenkant.



    Gaat erg fijn met afschuining.

    jan brilman vindt dit leuk.
  13. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

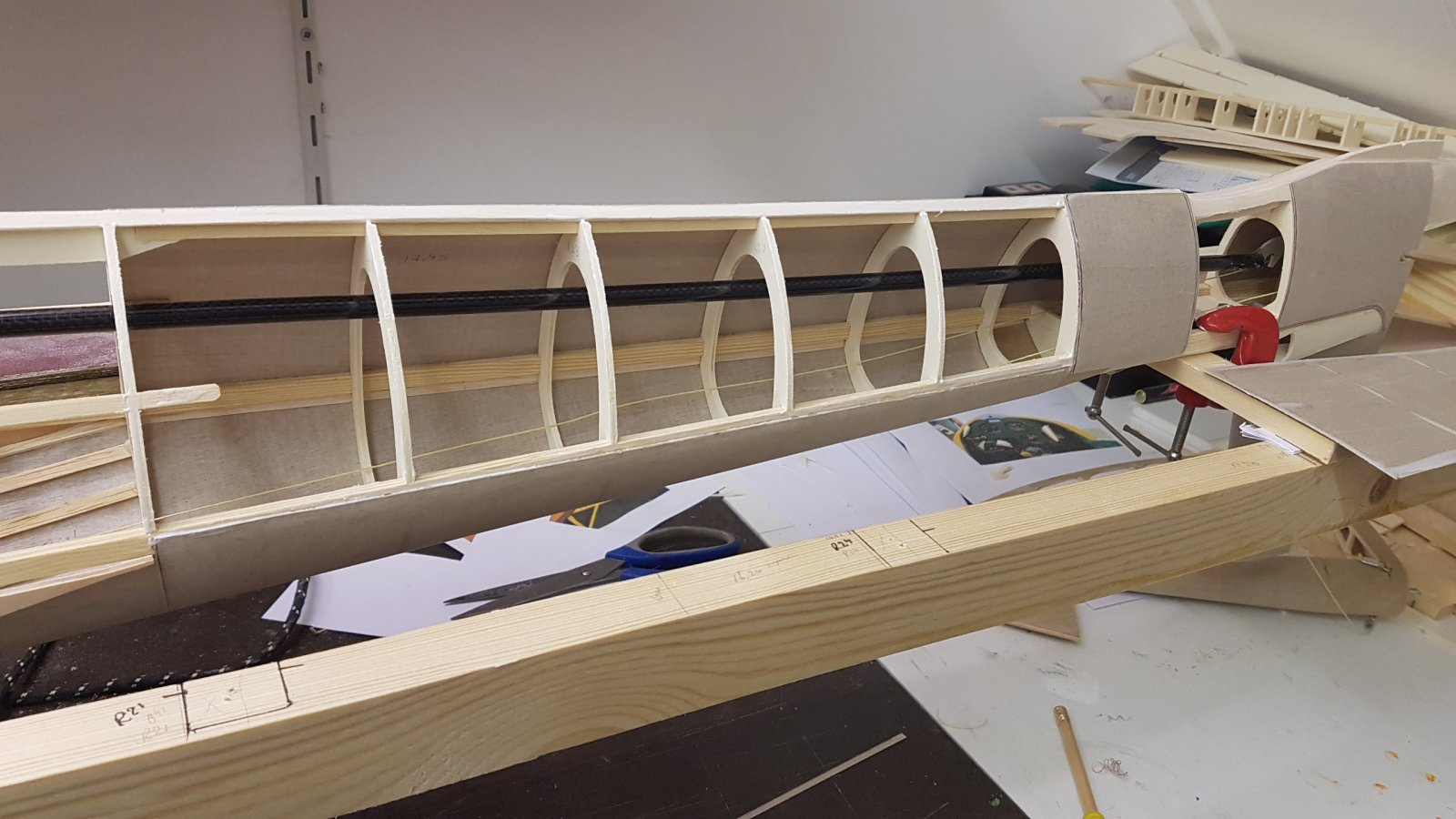

    Verder met de onderzijde.

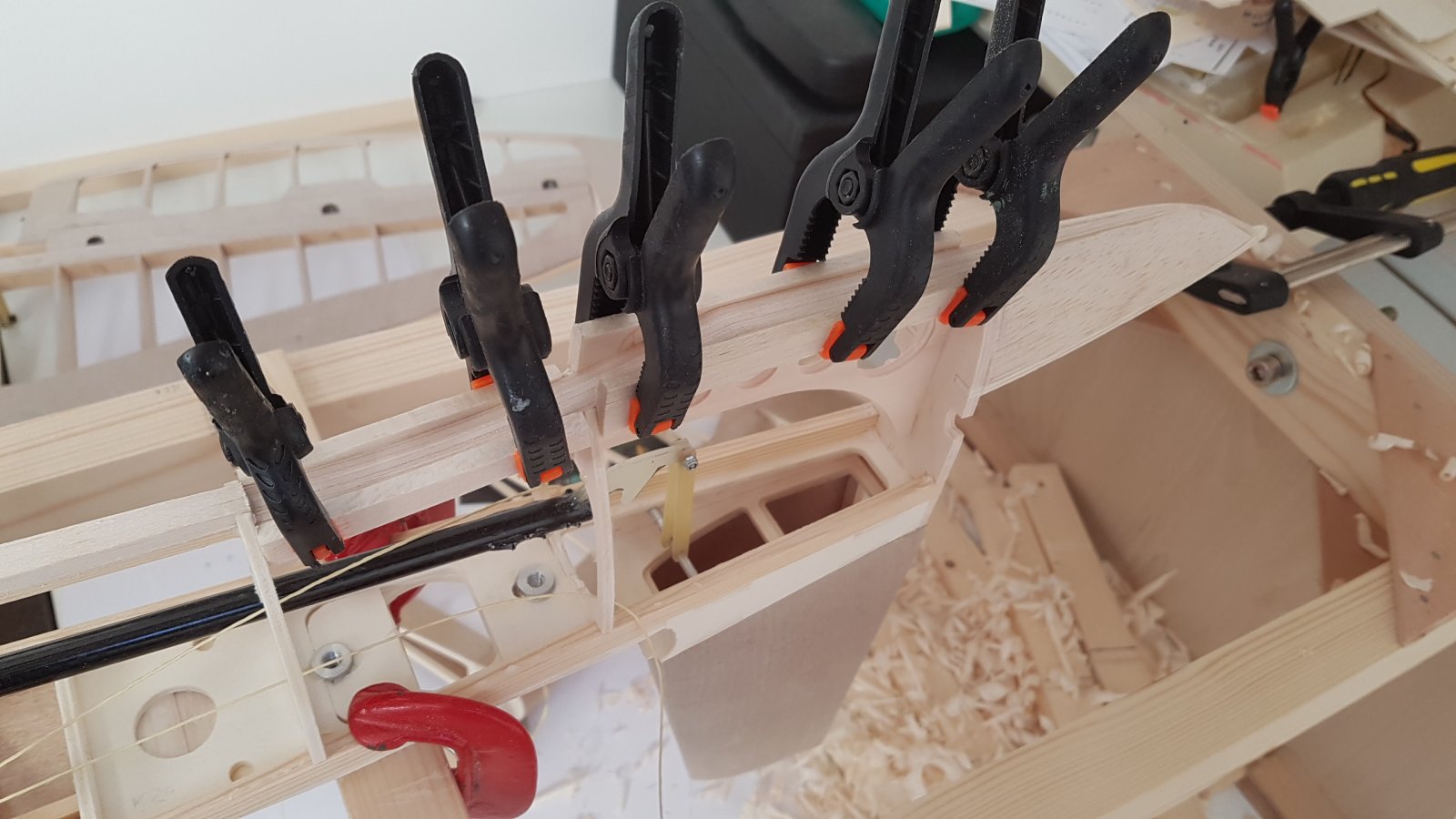

    Kielvlak is ook bekleed. Uit een stuk na even nat voorvormen.
    Omdat de romp nu op de laddersportjes ligt hoefde ik niet eens een gat in de tafel te zagen.

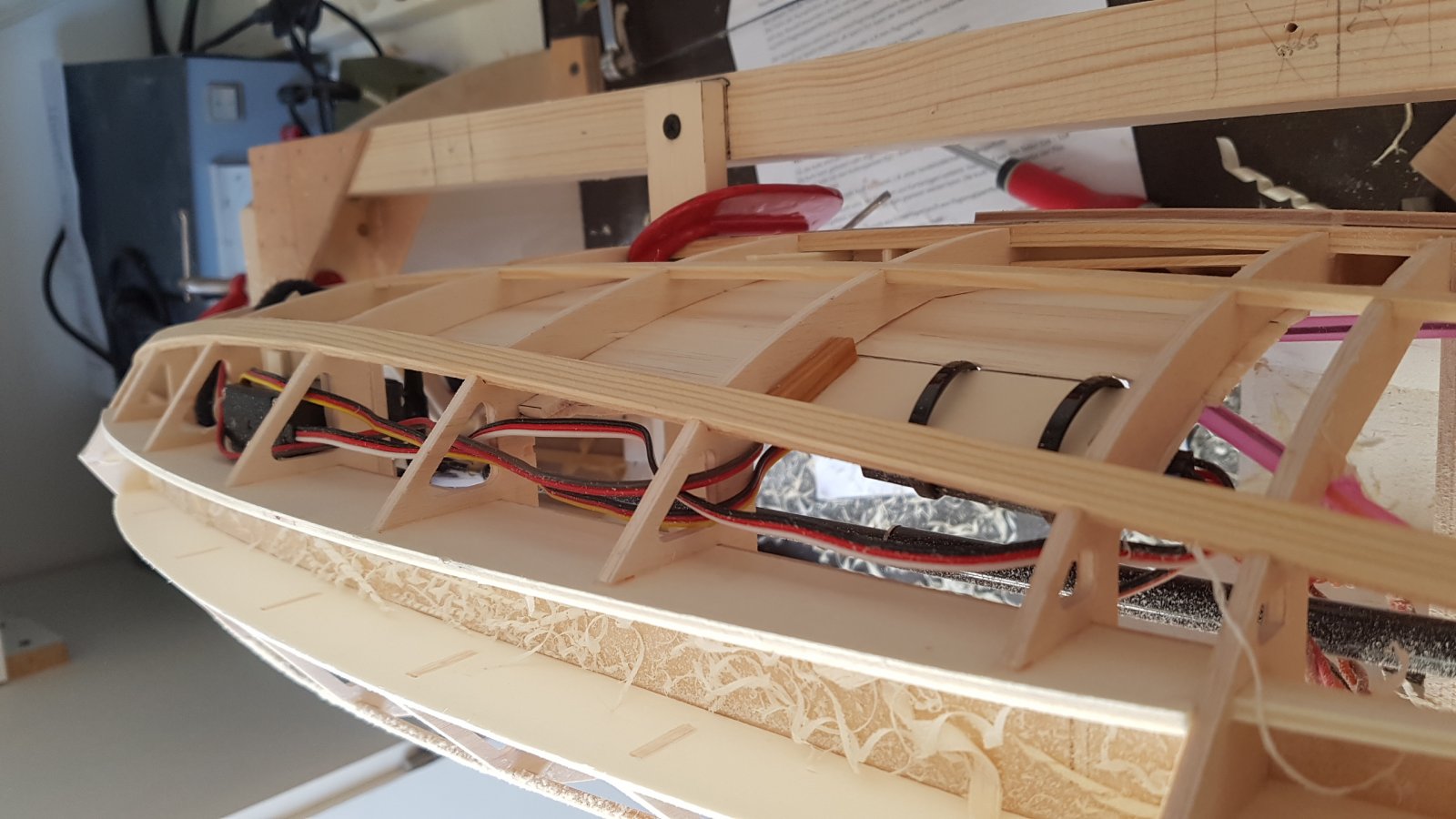

    Het lastige werk is het strokend schaven en schuren van de gordingen en spanten. Met een David schaafje gaat het redelijk vlot. Daarna met korreltje 80 schuurpapier.
    Nog ongeschaafd.
    En een geschaafde en schuurde zijde.
    Dan kan het beplanken weer bijna beginnen. Eerst wat balsa vulstrookjes op de staart sectie.
    Het stukje bij het stabilo blijft even open om de romp geklemd te houden op de ladder.
    Veel mooier wordt het niet meer, ik kan hier heel erg van genieten.

    jan brilman, E.hof, Gerben en 2 anderen vinden dit leuk.
  14. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

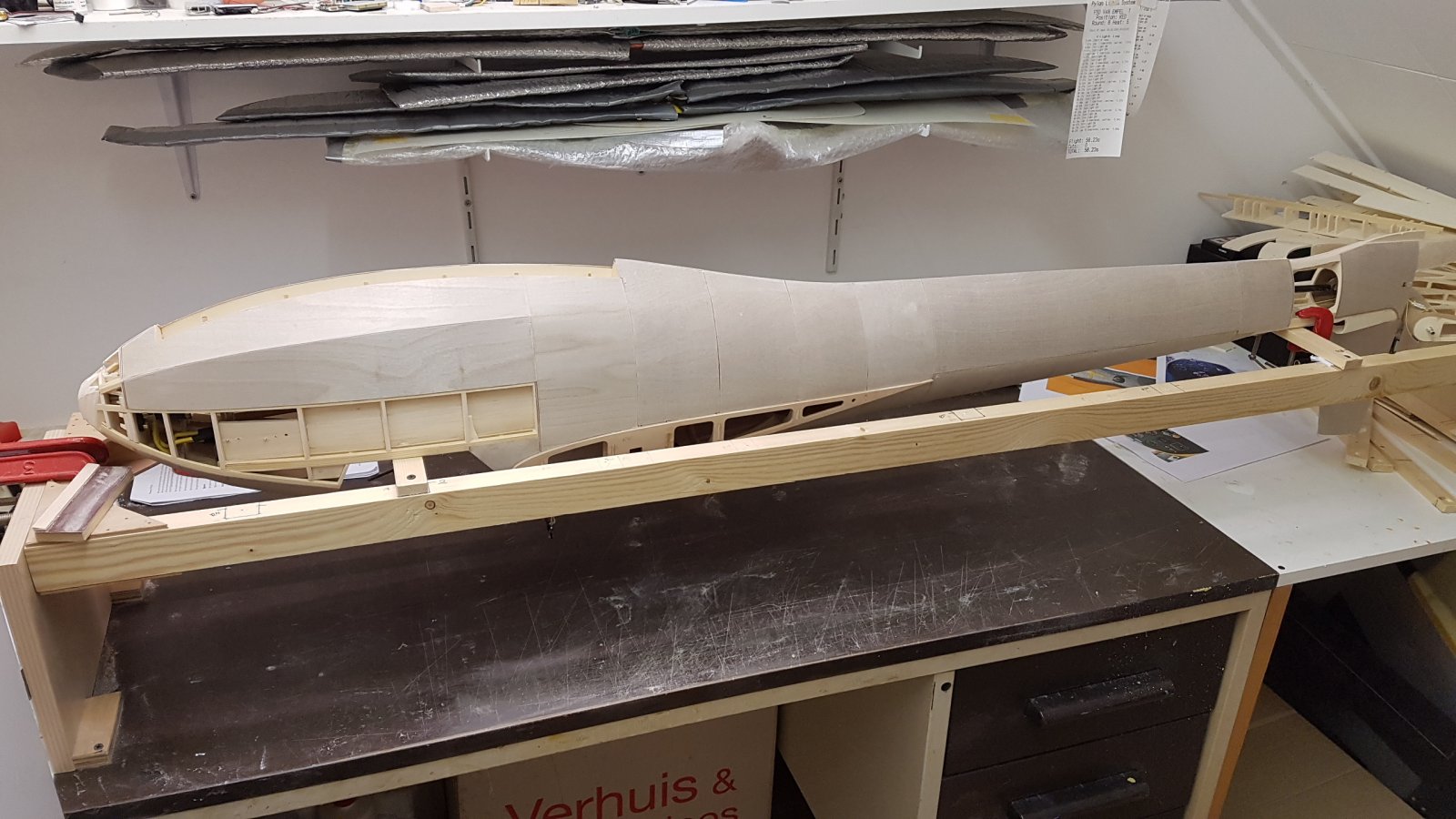

    Nog een laatste plaatje van vandaag.

    jan brilman, kadet-kampen, Berrie en 3 anderen vinden dit leuk.
  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.446
    Locatie:
    groningen
    Errug fraai staaltje vakwerk. :thumbsup:

    Ben wel benieuwd wat eea. straks weegt!


    jan.

  16. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Ik ben ook benieuwd naar het gewicht. Er moeten nog 4 stukjes triplex op. Hopelijk vanavond zover en dan wegen. Bij het omkeren met enkel boven zijde beplankt nog even zwaartepunt gecheckt. Toen lag dat ruim voor de vleugelpen met stabilo er op en 2 accus er in.
    Alke triplex is 0.4 mm behalve het stuk bij de schaats daar heb ik 0.6 mm opgezet.
    Leuk dat lijntje...

  17. Sikorsky

    Sikorsky

    Lid geworden:
    27 apr 2014
    Berichten:
    217
    Locatie:
    Schagen
    Hallo, ik volg de bouw met belangstelling en respect!
    Vraag: wordt de motor as nog verlengd, ik zie dat de motor vrij ver naar achter ligt.
    Hoe gaat u dit oplossen?
    Mvg,
    P.Hart

  18. J.B

    J.B

    Lid geworden:
    22 jun 2011
    Berichten:
    519
    Locatie:
    Drenthe
    Denk dat het in "post" 20 en 37 staat hoe de motor en as geplaatst zijn

  19. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

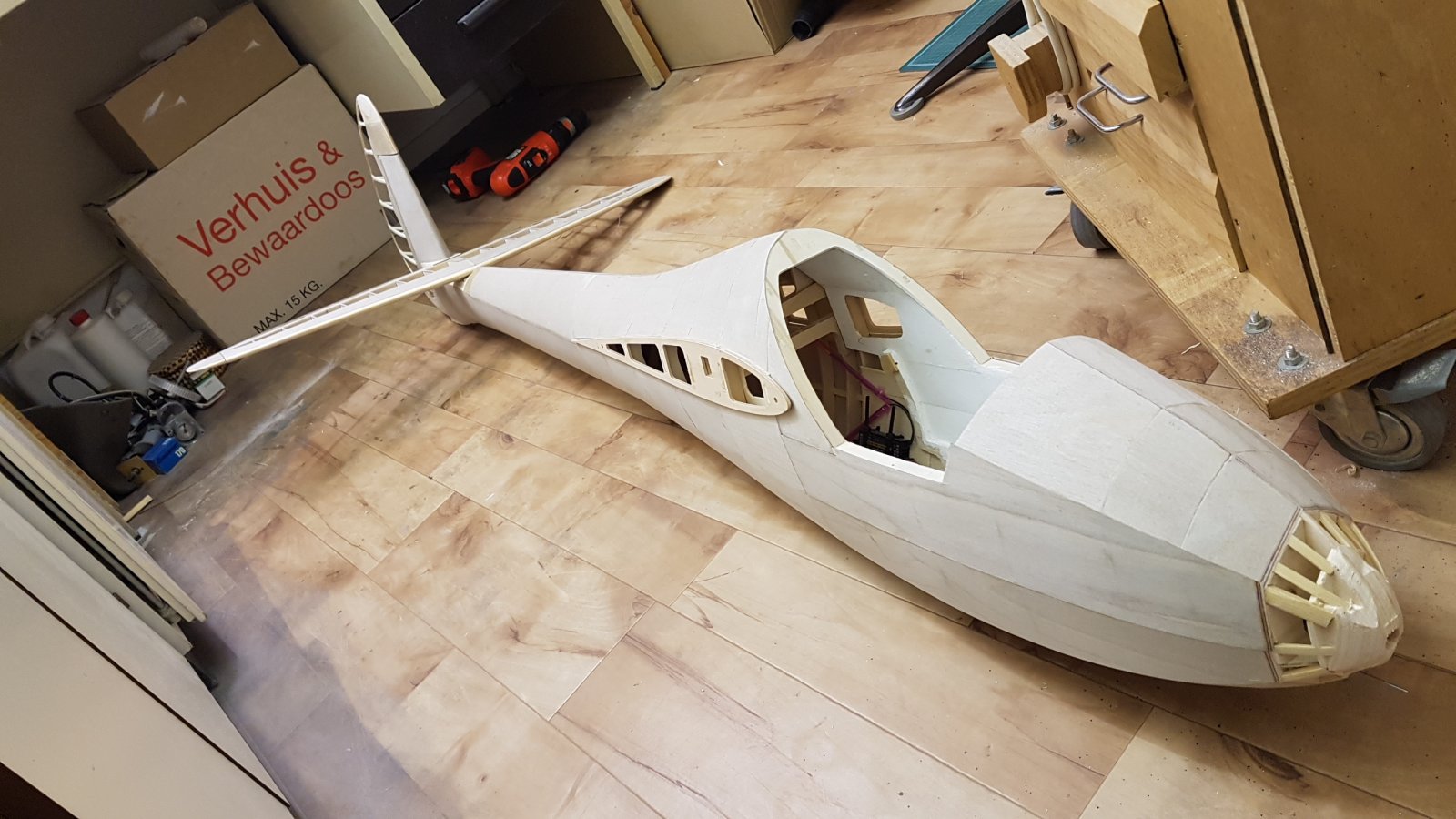

    Zo al het triplex zit op de romp. Nou ja afgezien van het neus puntje. Dat wil ik nog zichtbaar hebben voor de FES motor en sleepkoppeling.
    Even op de weegschaal gezet, 1680 gram met motor, 3 servos en ontvanger. Zeg 450 gram er af = 1230 gram hout. Het voelt in iedergeval heerlijk licht aan.
    En beter nog, met motor regelaar, ontv accu en motor accus ligt het zwaartepunt 35 mm voor de vleugelpen! Mogelijk hoeft er helemaal geen lood in!!!
    Als ik hem met 2 vingers optil in de gaten net voor de vleugelpen gangt ie recht..

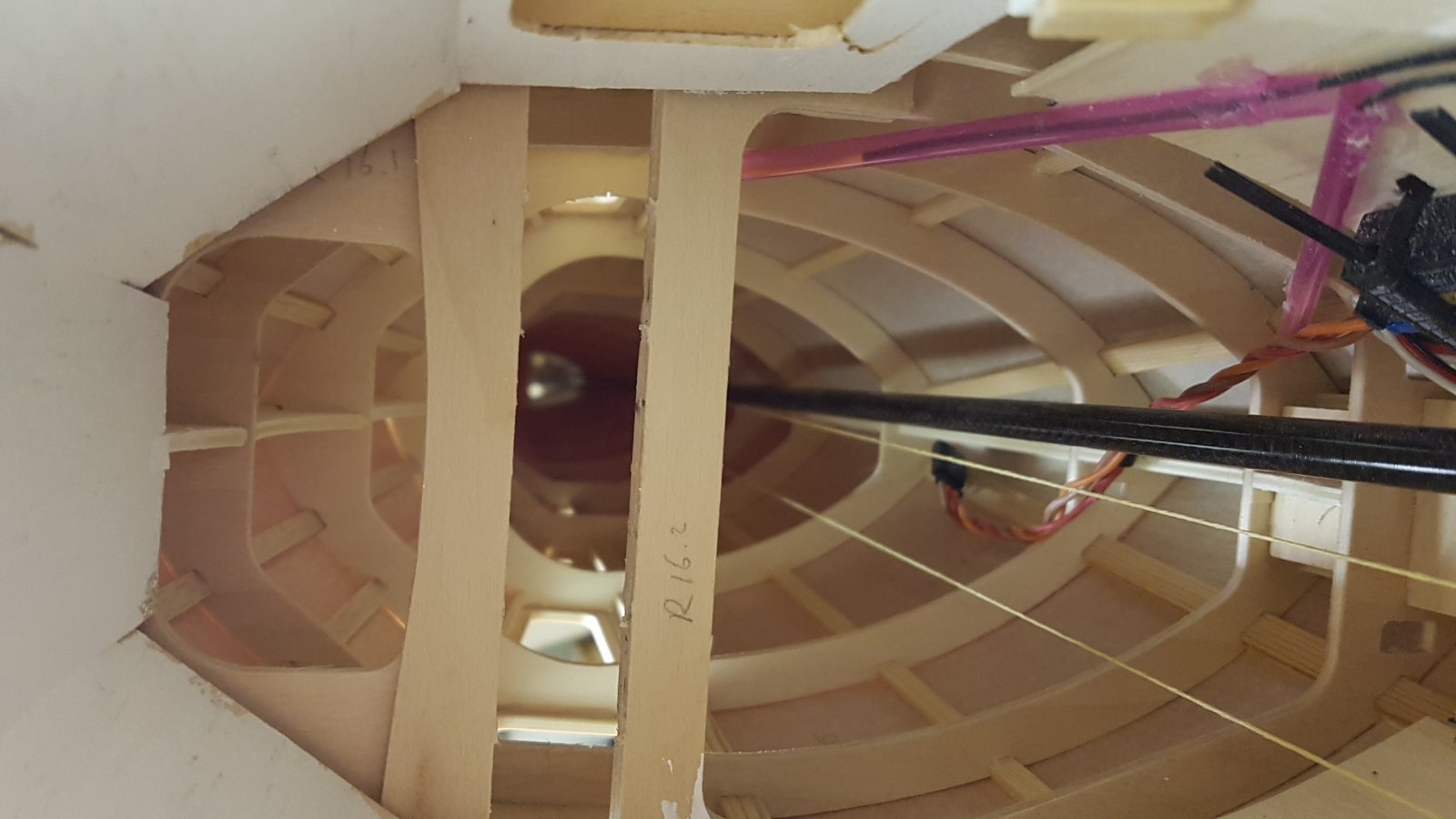

    Van binnen is het ook mooi
    Stabilo gaat er heerlijk eventjes op en af met automatische aansluiting. Dat zoekt voldoende goed.
    De motor verlenging is een van de komende stappen. Nog even geduld. Over een paar dagen staan daar dan meer plaatjes van dan die op pagina 2 van dit draadje..

    Laatst bewerkt: 29 dec 2017
    flymax, aurectar, E.hof en 1 andere persoon vinden dit leuk.
  20. aurectar

    aurectar

    Lid geworden:
    16 dec 2007
    Berichten:
    2.462
    Locatie:
    Kortrijk
    Wat betreft het gewicht hoef je geen zorgen te maken.
    Dit profiel vereist enige vleugelbelasting.
    Te licht zou een stuurloos toestel genereren.
    Bij dit soort toestellen moet je voor stevigheid gaan.
    Ziet er zeer goed uit.
    Wordt een prachtige kist.
    Veel succes met de volgende bouwfase.
