Panther Watercar

En dus schilderen/spuiten we ABS. Minder kans op brosheid. Het probleem waar Bert op duidt komt (dacht ik) met name voor bij van fabriekswege gekleurd ABS. Daar zit de kleurstof in het ABS, niet erop. Ik heb een paar scheepjes van ABS die ondertussen een respectabele leeftijd hebben; weinig last van "brosheid".



Alles is onderhevig aan aftekeling door UV. Lakken helpt inderdaad, maar ik vind doorgaans net het leuke dat je er kunt nemen die in de massa gekleurd is. En die aftakeling is eerder na 20 jar of zo gewoon buiten te laten liggen. Denk aan lego blokjes: van 20-30 jaar oud zul je niet noemenswaardig slechter beschouwen zeker?
Kom, verder met de bouw nu ☺



.... is met Polystyreen, en treed al op "jongere leeftijd" op als met ABS... ABS is normaal wat flexibeler



Heren,

Allen dank voor de input!

Probleem met bros worden van kunststoffen is mij bekend. Wat Roel al schreef, schilderen houd het al voldoende tegen. Bij ABS in ieder geval. Met PS is het mij eigenlijk nog niet zo opgevallen, en ik heb modellen van een jaar of 15 - 20 oud waar dit in verwerkt zit. Buitenzijde in de verf.

Ik geloof graag dat ABS langer flexibel blijft. PS is op zich al harder dan ABS, lijkt logisch dat het eerder bros kan worden. Maar ik vind het wel een fijner en makkelijker materiaal om mee te werken, snijdt, zaagt en schuurt beter, en blijft strakker als ABS. Is mijn ervaring tenminste... ik denk dat ik het op PS houd.

Ben inmiddels aardig opgeschoten met het tekenen van de spanten, liggers en de stringers waar dan dat PS plaat tegenaan moet komen. Blijkt een lastige klus te zijn ... Bij een romp kun je makkelijk lijnen voor de stringers trekken en zo de spantvorm bepalen, maar dit is even anders met alle hoeken en vormen. En dan ook nog rekening houden met de constructie, met name de wielophanging moet het liefst in een spant of ligger vastgeschrioefd kunnen worden.... Maar komt goed!



Een ander ding waarin ABS nogal verschilt van PS, is dat PS in principe een enkele chemische verbinding is, en daardoor is de keuze in materiaaleigenschappen tamelijk beperkt.
ABS is een mengsel van stoffen, en de mengverhouding kan gebruikt worden om de eigenschappen aan te passen. Er is dus harder en zachter ABS, sterker en minder sterk, slagvaster en brosser.
Zolang je weet waarop te letten, kun je dus eventueel de voor jouw toepassing geschiktste ABS soort kiezen.



Vanmiddag bij thuiskomst een verrassing, de 3D printer was er al! Moest even in elkaar gezet worden, maar nu staat dit hier naast me:

P1170865 (Small) door Lex Verkuijl geplaatst op 11 aug 2017 om 18:16

P1170864 (Small) door Lex Verkuijl geplaatst op 11 aug 2017 om 18:16

Een Ender-2 printer, volledig alu-frame, voelt mooi solide aan. Maximaal printvolume 15x15x20cm, moet genoeg zijn. Nu nog 'even' de software installeren en hem afregelen. Klusje voor morgen. Daarna ben ik benieuwd hoe met name de delen voor de wielophanging te printen zijn. Ik heb in ieder geval een proefpakketje met PLA, ABS en PETG erbij, kijken wat het beste gaat.



De printer is over het weekend getest, en voor zover het gelukt is enigszins fatsoenlijk ingeregeld. Naar mijn idee doet hij het boven verwachting goed. Paar drukproefjes:

Eerste gelukte calibratie cubus, .... poging vier ...

P1170871 (Small) door Lex Verkuijl geplaatst op 13 aug 2017 om 20:54

Proefdruk voor de sterkte als draagarm in PLA

P1170869 (Small) door Lex Verkuijl geplaatst op 13 aug 2017 om 20:54

Blijkt sterk genoeg! Hier 5x5 dikte, de uiteindelijke draagarmen worden dikker. Moet lukken!

Schokbreker er eens aan gemonteerd

P1170874 (Small) door Lex Verkuijl geplaatst op 13 aug 2017 om 20:54

Proefdruk detail; 1:5 carburateur...

P1170877 (Small) door Lex Verkuijl geplaatst op 13 aug 2017 om 20:54

... en los, schoongemaakt (lengte 19,5mm)

P1170883 Klein door Lex Verkuijl geplaatst op 13 aug 2017 om 20:54

En de eerste print die daadwerkelijk op de Watercar gebruikt gaat worden

P1170890 (Small) door Lex Verkuijl geplaatst op 13 aug 2017 om 20:54



Lex, let even op dat PLA nogal water / vocht opneemt, en ook al bij 60C zacht wordt (transport in auto....). Als je printer PETG aan kan zou ik je dat ter overweging willen meegeven.



Dank voor de tip! Dat PLA kan vervormen bij warmte wist ik maar al bij 60 graden..... PETG kan ook, zal eens kijken.



Vandaag was productie dag voor de 3D printer. De delen voor de voorwiel ophanging heb ik geprint in PETG. Per stuk rond een uur ... Voor de sterkte heb ik ze in vol plastic laten printen, en dat duurt dan even. Maar ze zijn wel lekker stevig, en toch nog enigszins elastisch. Eigenlijk precies zo als in de winkel gekochte draagarmen aanvoelen.

P1170931 (Small) door Lex Verkuijl geplaatst op 19 aug 2017 om 17:18

P1170930 (Small) door Lex Verkuijl geplaatst op 19 aug 2017 om 17:18

En in een testopstelling gemonteerd:

P1170926 (Small) door Lex Verkuijl geplaatst op 19 aug 2017 om 17:18

P1170925 (Small) door Lex Verkuijl geplaatst op 19 aug 2017 om 17:18

Het werkt! Filmpje ...



Voor de oplettenden onder u ... let niet op het provisorische stuurstangetje...



En vandaag is de achterwielophanging gedrukt.

P1170943 (Small) door Lex Verkuijl geplaatst op 20 aug 2017 om 16:19

De naaf moest even over, bij de eerste poging pasten de lagers niet, en het messing profiel zat te ruim. Weer een voordeel van zelf printen, als er iets niet past kun je het deel aanpassen en nogmaals drukken. Het blijkt dat bij mijn printer voor een schuif passing er 0,25mm speling in het ontwerp moet zitten, en voor een klempassing moet het 0,15mm ruimer zijn dan de maat van wat er in komt.

In elkaar en compleet opgebouwd

P1170940 (Small) door Lex Verkuijl geplaatst op 20 aug 2017 om 16:19

P1170942 (Small) door Lex Verkuijl geplaatst op 20 aug 2017 om 16:19

Hier dan alle wielophanging delen die tot nu uit de printer zijn gerold:

P1170944 (Small) door Lex Verkuijl geplaatst op 20 aug 2017 om 16:19

De printer begint zich al terug te verdienen, bij Shapeways had dit hele setje me rond de 80 euro gekost.....



Cool! Ik heb kort gewerkt met een industriële 3d printer van vele generaties geleden die met PET of PETG ( weet niet juist meer) printte. Ik meen me de herinneren dat de vormvastheid na verloop van tijd niet super is. Wel taai maar bv de onderdelen die constant onder spanning staan zoals je ophanging en vering. Time will tell. Ik denk natuurlijk vooral aan buggies en bashers ook. Deze zal wellicht minder misbruik moeten doorstaan.
Prachtig alvast!



Ik ben zowieso van plan om voor deze 'boot' ook een standaard te gaan maken. Dan hangen de wielen vrij en dus de ophanging zonder belasting als ze op de plank staat. En mocht het gaan doorzakken ... nieuwe zijn snel bijgemaakt en vervangen De belasting zal inderdaad niet zo hoog zijn, je moet daarbij meer aan een crawler denken.



Weer een (tijdrovende) stap verder, de spanten zijn getekend.

Overzicht. Groen = spanten, geel = stringers, blauw = langsliggers.

Spanten Def Overzicht door Lex Verkuijl geplaatst op 9 sep 2017 om 11:28

En van daaruit de spanten:

Spanten Def door Lex Verkuijl geplaatst op 9 sep 2017 om 11:28



Ik heb al een tijdje niets gepost, maar er is inmiddels wel wat gebeurt. Op een middag ging de deurbel en stond ene Vin uit Amerika voor de deur. Achternaam heb ik niet goed verstaan, iets met een brandstof geloof ik... Hij kwam even kijken hoe het met zijn nieuwe auto ging. Althans, hoe de onderdelen er uit zagen, veel meer is het nog niet...

P1180116 (Small) door Lex Verkuijl geplaatst op 11 okt 2017 om 20:53

P1180076 (Medium) door Lex Verkuijl geplaatst op 11 okt 2017 om 20:53

P1180084 (Medium) door Lex Verkuijl geplaatst op 11 okt 2017 om 20:53

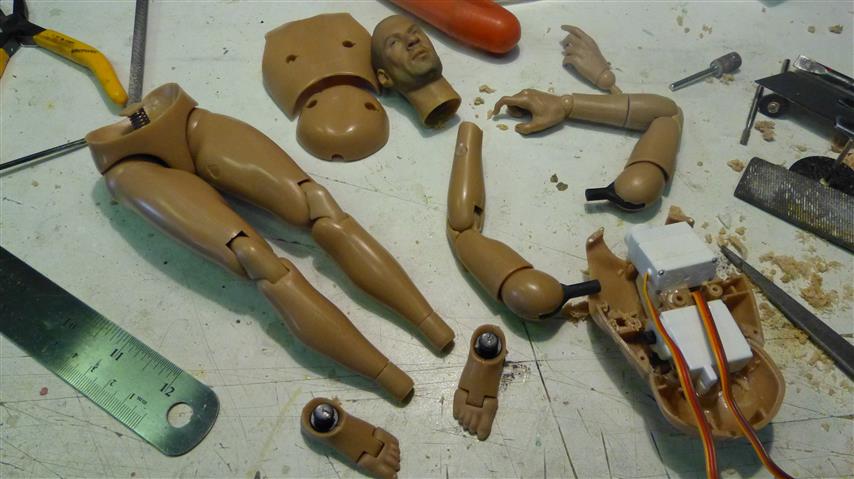

Inmiddels heb ik hem over kunnen halen om wat cosmetische ingrepen te ondergaan, leuk voor later...

P1180101 (Small) door Lex Verkuijl geplaatst op 11 okt 2017 om 20:53

De stoelen zijn inmiddels ook geprint, kon Vin ze meteen uitproberen!

P1180106 (Small) door Lex Verkuijl geplaatst op 11 okt 2017 om 20:53

P1180119 (Small) door Lex Verkuijl geplaatst op 11 okt 2017 om 20:53

Vin weegt zo met stoel en al net boven de 300 gram. Was even schrikken ... Ik denk dat ik de vaaraccu onder de passagiers stoel ga plaatsen, die weegt bijna hetzelfde, dan wordt dat meteen gecompenseerd.

Eind van de week hoop ik de PS platen binnen te hebben, dan kan er eindelijk gezaagd worden!



Echt heel realistisch! Alleen waarom zo zwaar?



Hij is te vaak naar de sportschool geweest schat ik.... Die action poppen zijn nu eenmaal niet zo licht, rond de 230 gram schoon aan de haak heb je snel. Servo's erbij, stoel, etc..



Haha dan moet hij nodig op dieet. Fastfood in de US is echt heel slecht voor je.



Onderschat ook niet het gebruik van 'juice' in de VS, ze eten het als snoep . Wel mooi, een meebewegende actie-held!



Na een paar dagjes lekkere analoge modelbouw (figuurdagen, vijlen, schuren) is het spanten pakket voor de Watercar klaar.

P1180144 (Medium) door Lex Verkuijl geplaatst op 22 okt 2017 om 14:21

Nu kan de bouwplank opgezet gaan worden.
