Bouwverslag Poor Mans Strobelight (vliegtuig navigatieverlichting)

Discussie in 'Model elektronica' gestart door hmeijdam, 10 aug 2014.

  1. onno10

    onno10 PH-SAM

    Lid geworden:
    28 sep 2013
    Berichten:
    1.969
    Locatie:
    Rosmalen
    Mijn ervaring is dat powerleds loei heet worden en zonder koeling kapot gaat.
    Ze zitten niet voor niets op een alu ster.
    Maar als ze alleen branden als je vliegt is er een kans dat ze heel blijven.
    Een beetje ruimte tussen de led en het schuim zal zeker helpen.
    En, de powerled willen 3,3 volt dus gebruik wel de juiste weerstand.

  2. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Met de serieweerstand van 20 ohm gaat dat goed op 5 volt. Hij wordt wel warm, maar je foam smelt niet.

  3. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.230
    Locatie:
    Nunspeet
    Dat betekent dus dat ik bij de aansluitingen 1 en 2 20-ohms weerstanden moet toepassen? Ik had het printje al gesoldeerd volgens de standaard indeling.

  4. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    De standaard indeling zorgt ervoor dat er 20 ohm weerstanden op de landingslichten komen, dus dan zit het al goed.

    Laatst bewerkt: 30 aug 2017
  5. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.230
    Locatie:
    Nunspeet
    Top, dat scheelt soldeerwerk :)

  6. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Bouw van de Poor Mans Strobelight met allemaal powerleds

    Onlangs kreeg ik van een paar forumleden het verzoek of de Strobelight ook gebouwd zou kunnen worden met allemaal powerleds. Dit om de rood/groene navigatielichten en het rotating beacon overdag wat beter te kunnen zien. Hiervoor hoefden alleen een aantal weerstandswaarden voor de rode leds opnieuw bepaald te worden met onderstaand resultaat.

    R1 = 20 Ohm 1/2 Watt (landingslicht 1)
    R2 = 20 Ohm 1/2 Watt (landingslicht 2)
    R3 = 50 Ohm 1/4 Watt (groen navigatielicht rechts)
    R4 = 10 Ohm 1/4 Watt (rood rotating beacon)
    R5 = 10 Ohm 1/4 Watt (rood rotating beacon, extra)
    R6 = 20 Ohm 1/2 Watt (rood navigatielicht links)
    R7 = 10 Ohm 1/4 Watt (strobe linkervleugel)
    R8 = 10 Ohm 1/4 Watt (strobe rechtervleugel)
    R9 = 50 Ohm 1/4 Watt (groen navigatielicht rechts)

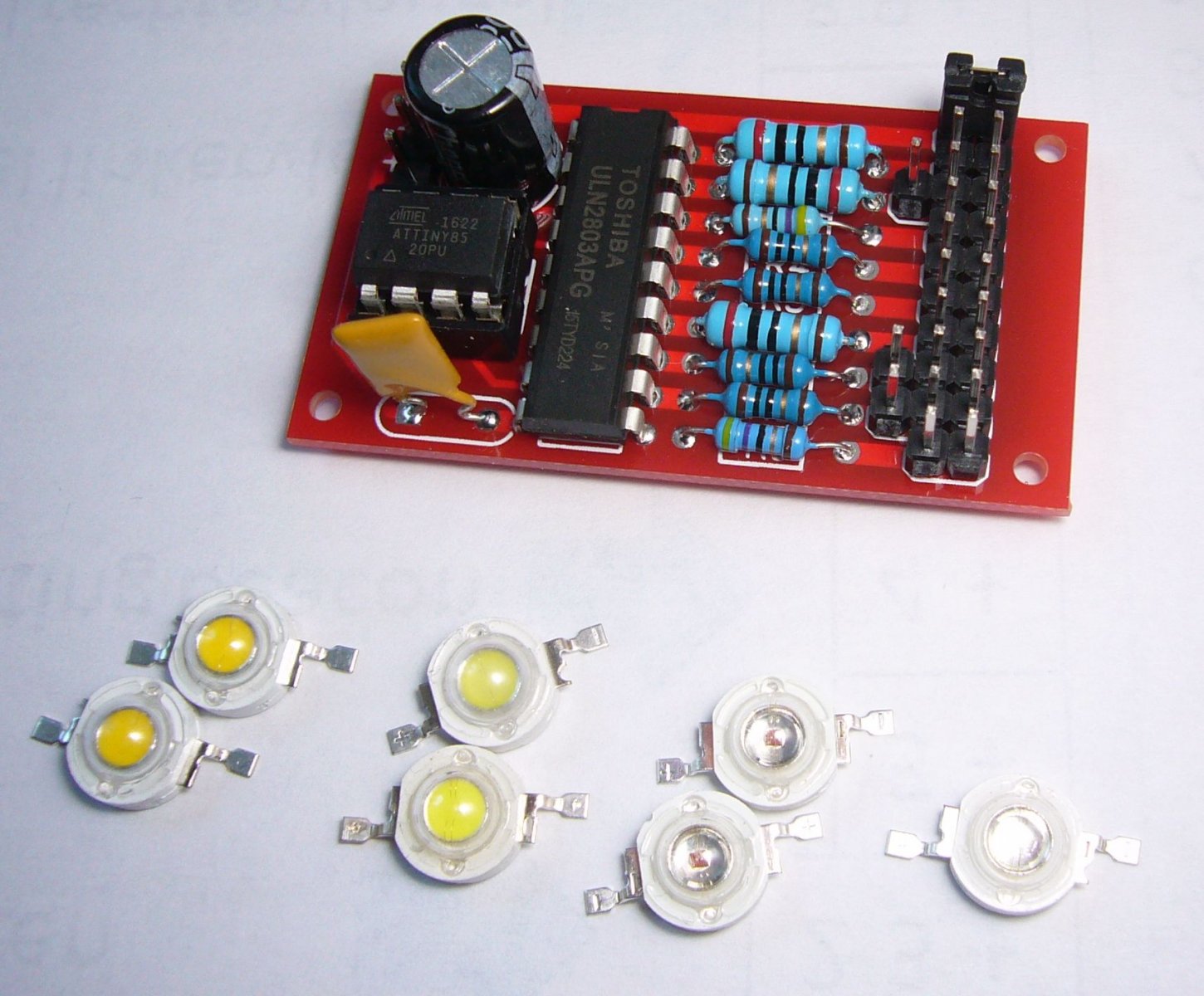

    PMS powerled only.jpg
    De drie wat dikkere weerstanden in het gebouwde exemplaar hierboven zijn de 1/2 Watt weerstanden van 20 Ohm.
    Daar onder zie je de powerleds:
    Links twee landingslichten die warm-wit licht geven en te herkennen zijn aan een iets donkerder kleur fosforlaagje. Vervolgens de twee strobelights met een iets lichtergeel fosforlaagje die koud wit licht geven. Vervolgens de twee rode powerleds, die te herkennen zijn aan een rood vierkantje midden in de led en rechts de groene powerled.

    Deze versie als soldeerpakketje inclusief de powerleds kost €12,50 (inclusief verzenden in NL).

    Bouwhandleiding staat hier (let op de weerstanden veranderen dus)
    aansluitschema staat hier

    Laatst bewerkt: 7 jan 2018
    verfbrander vindt dit leuk.
  7. raymon

    raymon Forum veteraan

    Lid geworden:
    4 mei 2003
    Berichten:
    6.466
    Locatie:
    Creil vlieg bij lvc emmeloord
    Ik heb op het andere printje ook powerleds gedaan werkt prima.

  8. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Bij mij zat er dan weinig fut in de rode powerleds.

  9. monsieuravion

    monsieuravion

    Lid geworden:
    29 jun 2016
    Berichten:
    294
    Locatie:
    Eindhoven
    Hoi, zijn er ook glaasjes of kapjes waar je de power leds in zou kunnen doen? Ik vraag dit omdat ik ze op een watervliegtuig zou willen maken. Ik heb al overal gezocht maar kan niets vinden.

    Groetjes, Erik.

  10. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    1.403
    Ik heb wel eens houdertjes met lampglaasjes laten 3d printen bij Shapeways

  11. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Ik heb net eens zo'n led goed bekeken onder een sterk vergrootglas, maar het lijkt me sterk dat daar water in kan komen.

    Maar goed, gedurende een week lang geef ik een andere betekenis aan de "duikproef". Volgend weekeinde komt hij weer boven water.


    led onderwater.jpg

  12. monsieuravion

    monsieuravion

    Lid geworden:
    29 jun 2016
    Berichten:
    294
    Locatie:
    Eindhoven
    Hoi, ik ben benieuwd maar ik heb in ieder geval weer interesse in jouw nieuwe printje met alleen maar powerleds. De anderen werken fantastisch.

    Groetjes, Erik.

  13. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.230
    Locatie:
    Nunspeet
    Geeft dat geen kortsluiting in dat glas water? Water geleidt toch stroom?

  14. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    1.403
    Schoon water geleid geen stroom.

  15. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.230
    Locatie:
    Nunspeet
    Dat wist ik niet. Toch wat geleerd op de zondagavond . :)

  16. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.334
    Locatie:
    Woerden
    Zuiver water (heel schoon water) is nagenoeg een isolator. Het zijn de mineralen en andere "verontreinigingen" die het water geleidend maken.
    Een proefje: Neem lampje en een batterij. Sluit het lampje op de batterij aan en het gaat branden. :hammer:
    Neem een glas gedestilleerd water en maak één draadje van de batterij los.
    Hang dat draadje in het glas met water en sluit een ander draadje op de batterij aan. Hang dat draadje ook in het glas met water.
    Het lampje zal niet branden.
    Neem een eetlepel (keuken) zout, strooi dat in het glas met water en roer het tot alle zout is opgelost.
    Hang de draadjes weer in het glas en he presto, het lampje brand weer. Waarschijnlijk wel zwakker dan rechtstreeks op de batterij maar het brand!

    Helaas heeft water een vervelende eigenschap die voor de metalen delen van de led's desastreus zijn. Door water oxideert dat metaal en dat kan knap snel gaan. Soms kan binnen enkele dagen zo'n pootje "weggerot" zijn. De combinatie van water en stroom zorgt er voor dat dit zo snel gaat.
    Wat goed kan werken is zuurvrije, let op zuurvrije, siliconenkit, transparant natuurlijk. Bij een apparaat wat gemaakt wordt bij het bedrijf waar ik nu werk gebruiken we dit ook om een printje waterdicht af te sluiten en een ledje toch zichtbaar te houden. Er zijn al duizenden apparaatjes gemaakt en het werkt uitstekend.

    Frits37 vindt dit leuk.
  17. hmeijdam

    hmeijdam

    Lid geworden:
    29 jan 2010
    Berichten:
    1.884
    Locatie:
    Barneveld
    Gelukkig hoeven we geen week op de uitslag te wachten, want na 24 uur is het ene pootje van de led al half weggeroest. De led brandt trouwens wel nog gewoon. Er komt dus geen water in. Ik denk dus dat de tip van Ernst om de pootjes te beschermen met kit wel een goede is als je de led onder water gaat gebruiken.
    Persoonlijk zou ik watervliegen met onbeschermde leds geen probleem vinden, want je gaat tenslotte ook niet je hele electromotor in zuurvrije siliconenkit inpakken. Ligt je vliegtuig 24 uur onder water, dan heb je denk ik ook nog een paar andere problemen dan een verroest pootje aan de leds.

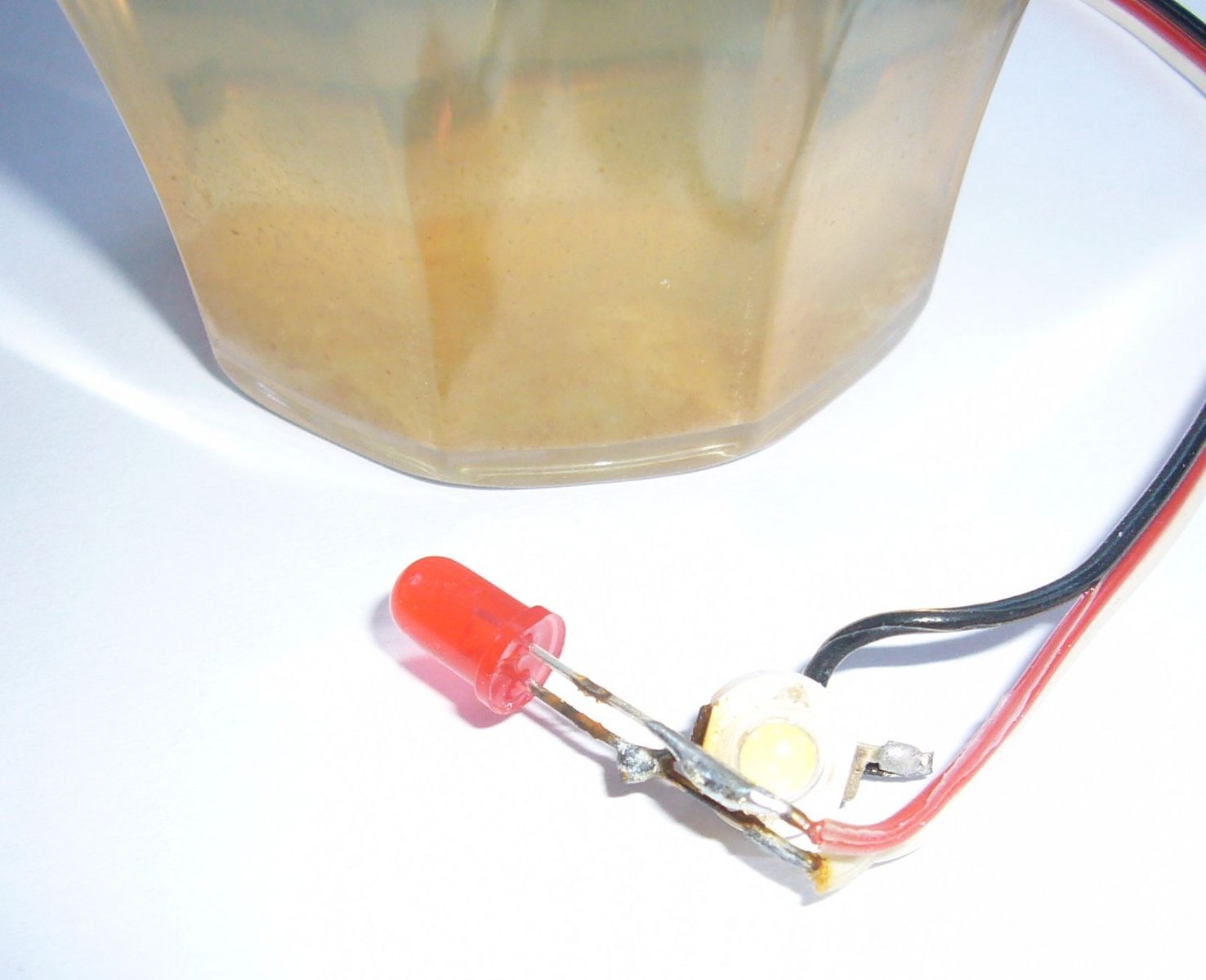

    Na 24 uur één verroest pootje en bruine drab in het water.

    Frits37 en AHoogendijk vinden dit leuk.
  18. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.230
    Locatie:
    Nunspeet
    Bedankt voor de verhelderende test! Achter een waterdicht glaasje is mooier, maar dus niet noodzakelijk.

  19. onno10

    onno10 PH-SAM

    Lid geworden:
    28 sep 2013
    Berichten:
    1.969
    Locatie:
    Rosmalen
    Je kan ook krimpkous met een lijmlaag erin gebruiken om het waterdicht te maken.

  20. Tadango

    Tadango Forum veteraan

    Lid geworden:
    25 jun 2003
    Berichten:
    16.348
    Locatie:
    Groningen
    Gewoon een laagje verf erover....
