RESTAURATIE in 2012/2013 van de (Ver)bouw VOLVO F12 Bakwagen met Aanhangwagen

0013

Hallo allemaal,

Even weer een update van de Volvo F12 bakwagen.

Hierbij wat foto's van mijn soldeerwerk !

Alle soldeerverbindingen die niet in het zicht komen zijn zo gesoldeerd zonder bij te werken, dus alle soldeerverbindingen zijn volledig gevloeid zonder klodders tin, dus de juiste hoeveelheid tin toegevoegd en het messing voldoende warm gemaakt, maar niet te heet, want dat gaat ten koste van de kracht van de soldeerverbinding en het messing !!

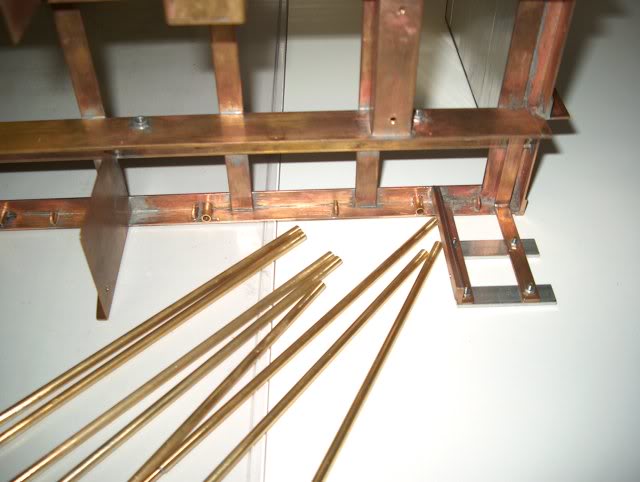

Zie de buisjes onder het bakrand zijn gesoldeerd, waarin de rongen passen, maar zie ook de haakjes die onderaan de bakrand zijn gesoldeerd waaraan men de bindtouwen kan bevestigen, voor het vastzetten van de lading.
In de jaren zeventig en tachtig gebruikte men nog nauwelijks spanbanden, men sjorde de lading nog vast met bindtouw !!













Wordt vervolgd.



Update : 0012


Hallo allemaal,

Even weer een update van de Volvo F12 bakwagen :

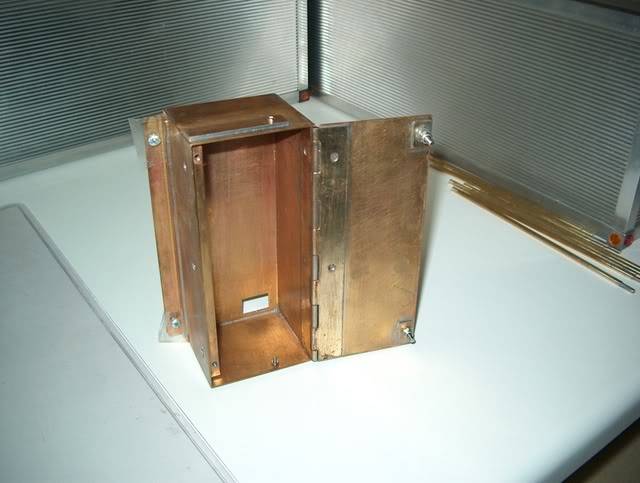

Nog even twee foto's toevoegen van de gemonteerde Deense materiaalkist (Rij-accu kist)




Zie de pallets op de achtergrond


Wordt vervolgd.



0013


Hallo allemaal,


Even weer een update van de Volvo F12 Bakwagen :

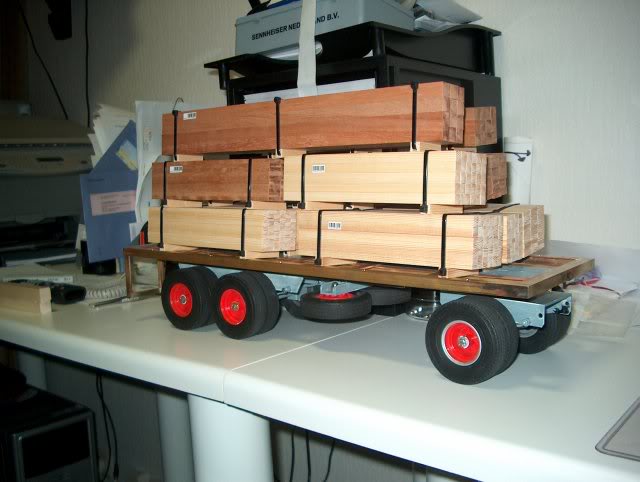

Even wat foto's van lading op de laadbak om te kijken hoe dat staat, niet onaardig vind ik zelf !

De houtbundels zijn door mij zelf gemaakt, alle plankjes/balkjes zijn los en worden bij elkaar gehouden door ty-ripes.

De pallets zijn door mij zelf gemaakt, alle plankjes en blokjes zijn gezaagd in een malletje en stuk voor stuk in een malletje in elkaar gelijmd, daarna afgewerkt, glad geschuurd. (400 stuks gemaakt)
(zie de pallets op de achtergrond)

De houten kisten zijn ook door mij zelf gemaakt en in elkaar gelijmd, de tussenschotjes zij van glad hard karton (20 stuks gemaakt)


Detail : zie de barcodes op de houtbundels !


De houtbundels zijn nog op de ouderwetse manier vastgezet met bindtouw !!
(dit gebeurde nog op deze manier in de jaren 70 en 80)


Zie de zelfgemaakte messing vangmuilkoppeling !







Wordt vervolgd.



prachtig ik moest mijn mond even dichtdrukken

ennnnnnn


kun je eens een verslag over het maken van pallets en overige lading maken.

u bent daar zo goed in

mvg wybo



mooi, mooi, mooi kan niet anders zeggen, wat een gevoel voor detail weer!!! wederom petje af hoor

daar krijg je toch zowat een minderwaardigheidscomplex van

(spreek voor mezelf hoor)



mensen mensen

ik ben niet gauw ergens onder de indruk van maar van deze lading (en vrachtwagen natuurlijk) wordt ik toch wel een beetje stil.

zoals jort al zei een bouwverslag hiervan zal ik met open armen onthalen.

ga zo door.



In een woord ; geweldig !
Zo zie je wat details doen



Hallo allemaal,

Allemaal hartelijk bedankt voor jullie complimenten, hier wordt ik een klein beetje stil van !!



Update : 0014

Hallo allemaal,


Even weer een update van de Volvo F12 :
De messing laadbak van de bakwagen is tot zover klaar.

Nu we gaan beginnen met de bouw van de aanhangwagen achter de Volvo F12

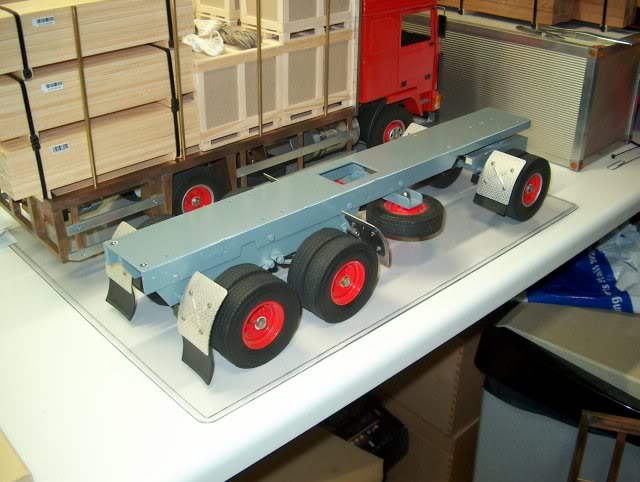

Het kale dichte Wedico chassis

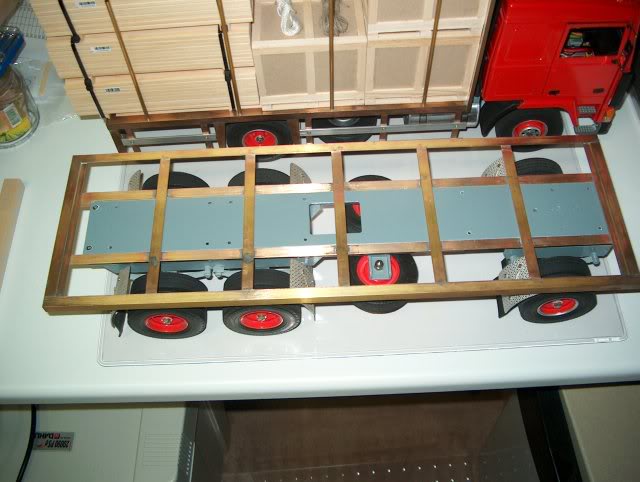

De bouw van het frame van de laadbak

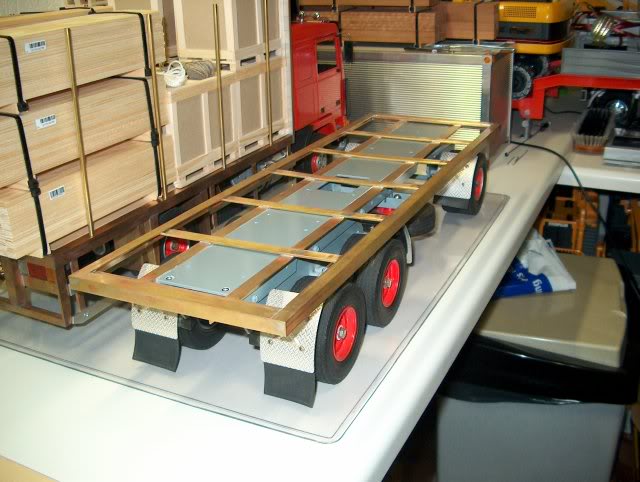

Het frame van de laadbak op het chassis passen.




Wordt vervolgd.



volvo aanhanger

hoi piet
dat ziet er alweer gaaf uit zeg,
een hoop werk en er gaat dan zoveel verstopt worden onder een houten vloer,
maar ja,je kan je houtenvloer niet zomaar op het wedico chassis plakken,
maar we weten nu wat er aan werk onder de vloer verstopt zit,
succes met de afbouw van de aanhanger,
mvg markioo



hoi

piet petje af hoor dat wordt weer een pracht project



0015

Hallo allemaal,


Het is al weer enige tijd geleden, maar hier weer even een update van de Volvo F 12 bakwagen met aanhangwagen.

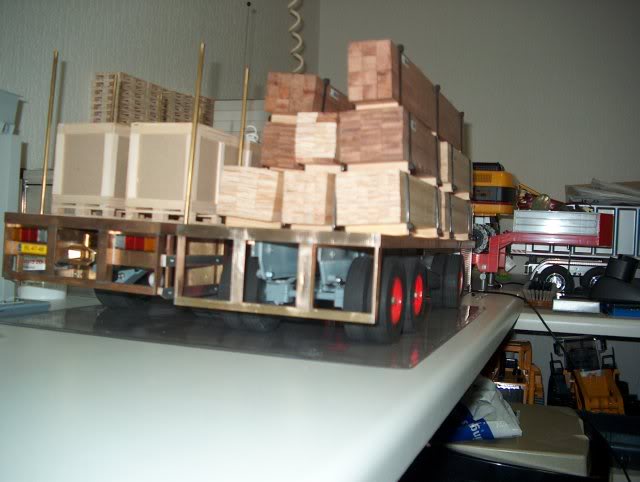

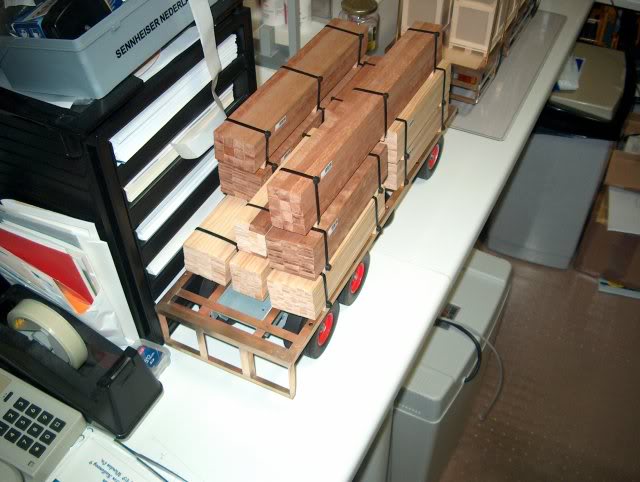

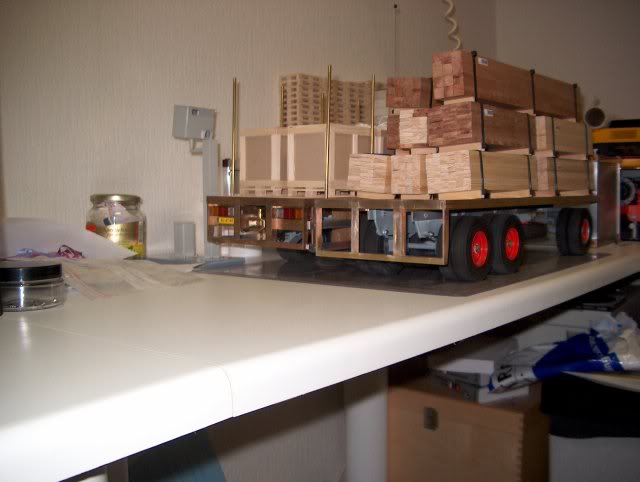

Even kijken hoe het staat met lading, hmmmm, niet onaardig vind ik zelf.

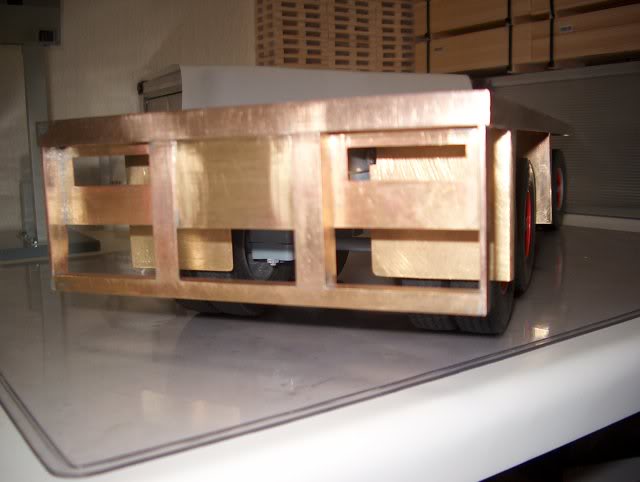

De achter onderij-beveiliging gemaakt en aan het laadbakframe gesoldeerd




Gebroedelijk naast elkaar de aanhangwagen en de F12 bakwagen

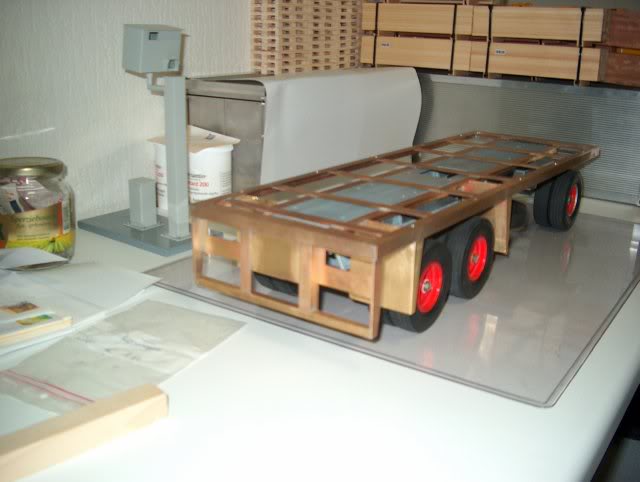

De achterlichtbakken gemaakt en vastgesoldeerd aan de laadbak en onderrij beveiliging


De gaten or de achterlichten in achter lichtbakken gemaakt






\Wordt vervolgd.



volvo

hoi piet
dat ziet er netjes uit zo,
zonde dat het gespoten wordt,
mvg markioo



net zo scheef geladen als in het echt lijkt steeds realistischer nee even serieus het ziet er weer erg goed uit piet



0016

Hallo allemaal,


Weer even en update van de aanhangwagen van de Volvo F12 :



Het rechter achterspatbord gemaakt en vast gesoldeerd aan het frame van de laadbak.


Het voorste rechter achterspatbord gemaakt en aan het frame van de laadbak gesoldeerd.


De midden achterplaat gemaakt en in de lichtbak/onderrij-beveiliging gesoldeerd.

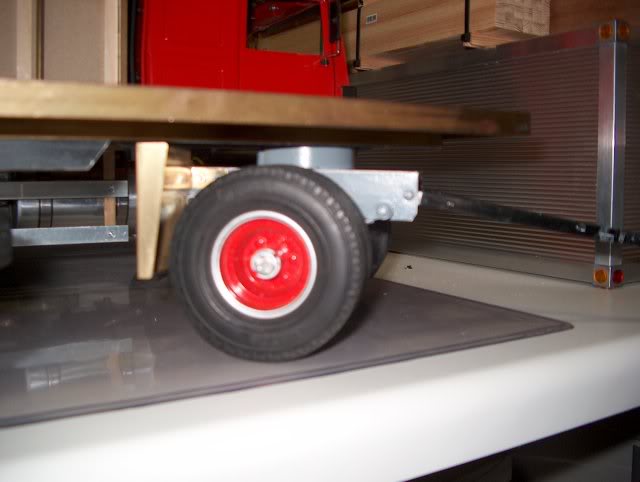

Het voorspatbord gemaakt en aan het molenstel gemonteerd.




Zie de lelijke zwarte Wedico kunststof triangel, deze wordt nog vervangen door een eigen gemaakte messing triangel.



Wordt vervolgd.



volvo

hoi piet
als wedico een nieuwe ontwerper nodig heeft zal u de beste zijn die ze kunnen vinden,
is het trouwens geen optie om bijv van de low budget dieplader er enkele van te maken en te koop aan te bieden,
of zoals hier een opbouw die voor alle types wedico chassis geschikt is
uit te brengen ipv de standaard trailers of bakwagen opbouw,
het is maar een idee,
en het ziet er zoals gewoonlijk weer perfect uit,
mvg markioo



0017


Hallo allemaal,


Weer even een update van de Volvo F12 bakwagen met aanhangwagen :

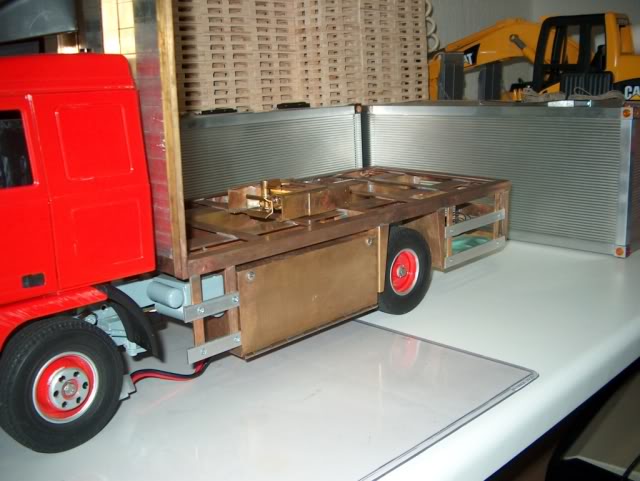

Zo even het kopschot van de aanhangwagen gemaakt en vastgesoldeerd aan het frame van de laadbak.
Het kopschot is vanaf het wegdek precies 4 meter hoog in 1:1


Tja, waarom het kopschot zo hoog ? zullen jullie wel denken, maar dit is bewust zo hoog gemaakt i.v.m. het vervoer van (nieuwe) lege pallets.
Pallets zijn niet zwaar, dus vandaar zoveel mogelijk volume lading.


Mooie combinatie zo, vind ik zelf !!!


Losse aluminium planken tijdelijk vastgeplakt met plakband om te kijken hoe het staat.
Hmmmm, niet verkeerd, vind ik zelf !

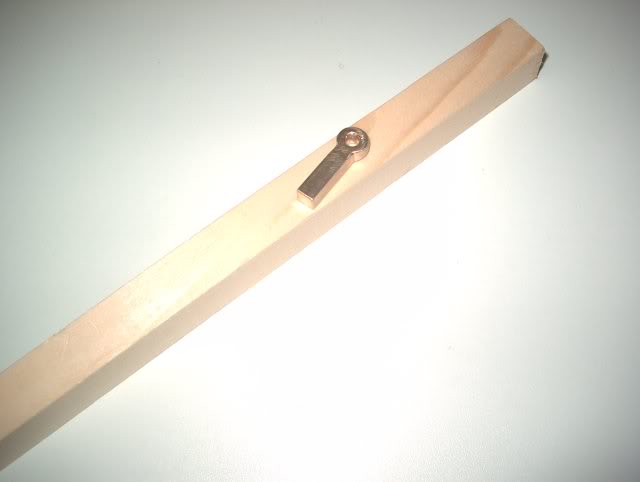

Trekoog gemaakt uit messing staf, helemaal met de hand op maat en in model gevijld, want ik had toen nog geen freesbank !!




Wordt vervolgd.



Bewondering voor het soldeer werk!! (en het hele project uiteraard)
Hoe doet u dat nou?
Echt met een soldeerbout of met een brandertje?
Ik blijf hem absoluut volgen!

Gr.
rick



Hallo Rick,

Ik soldeer alles met een brandertje.

Met een soldeerbout solderen wil niet goed, je krijgt het materiaal niet warm genoeg en de soldeertin vloeit niet mooi, hierdoor krijg je klodders soldeertin op het materiaal.

Tja, hoe doe je dat solderen, gewoon begonnen met solderen 40 jaar geleden !



haha ja ik bedoelde hoe doet u het > met brandertje of bout.
ja, mijn vader werkt bij een lasbedrijf gespecialiseerd in alles aan elkaar bakken wat eigenlijk maar mogelijk is.
dus solderen is mij ook geleerd.
echt bewondering voor uw project.
