Sant Anna van Prestige

Vorig jaar ben ik begonnen met bouwen van houten modelschepen.
Mijn eerste model was het tjalkje Eendracht van authentic models holland.
Daarna de Golden Star van Mantua, waar ik nu met de zeilen en tuigage bezig ben.

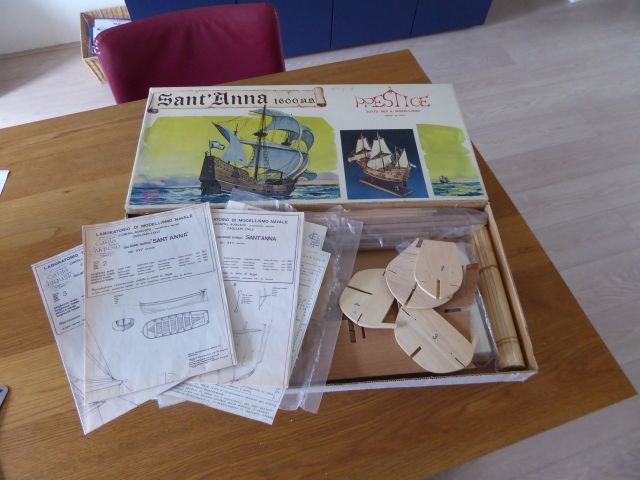

Via marktplaats heb ik een bouwpakket van de Sant Anna van Prestige gekocht.
Dit merk ken ik helemaal niet en heb op internet hier ook niets over gevonden.

Gisteren ben ik begonnen met de bouw.
Spanten waren al uitgezaagd. Eerst het geheel zonder lijm in elkaar gezet.

Bij dit bouwpakket zat een document met de schepen die dit merk verkocht.
Dit zijn allemaal bekende schepen behalve deze Santa Anna, ik kan hier niet over vinden.
Ik wil graag weten of dit een bestaand historisch schip is geweest.



Afgelopen maanden nog bezig geweest met de Golden Star ( nadert zijn voltooiing ) en vakantie gehad, weer verder gegaan met de Santa Anna.

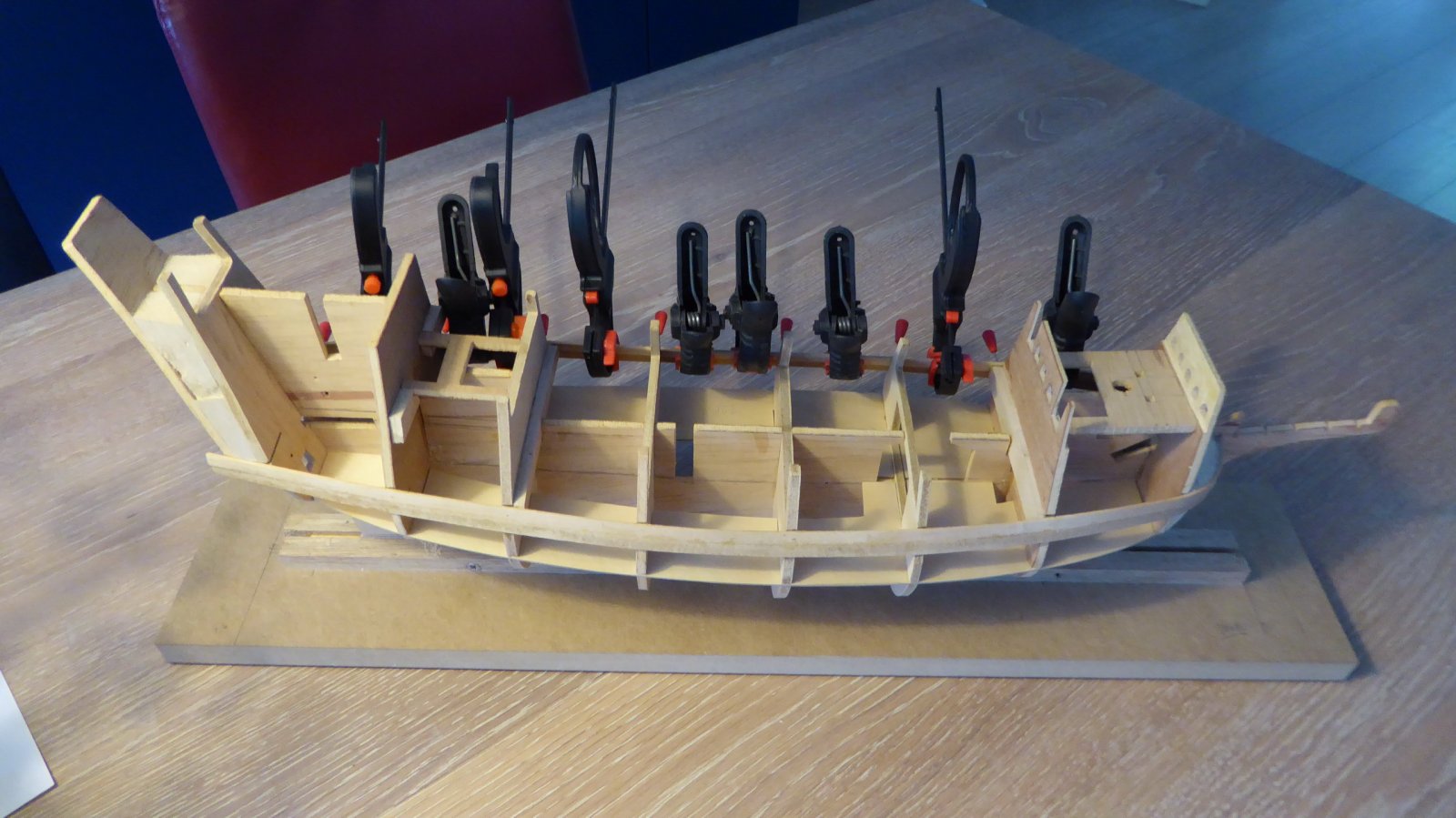

Spanten gelijmd en begonnen met de eerste beplanking



welkom op het forum bert , lijkt me een leuke boot om te bouwen.

je foto is niet zichtbaar



Zijn de foto's nu wel zichtbaar ?



ja



Ik ken het schip niet, en ook de fabrikant bestaat al enige tijd niet meer geloof ik.
Lijkt veel op een schip a-la de Halve Maan van Corel.



Ik heb op internet nog een afbeelding gevonden van een Santa Anna ( anna dus met 2 nn ) ondanks de 4 masten lijkt deze op mijn model.
https://www.wolfson.ox.ac.uk/~ben/meagher.htm



Welkom Bert, op dit forum

Ik ben de Santa Anna ergens tegengekomen ( ik weet alleen niet meer waar) , een spaans galjoen, omstreeks 1575



Even een update,

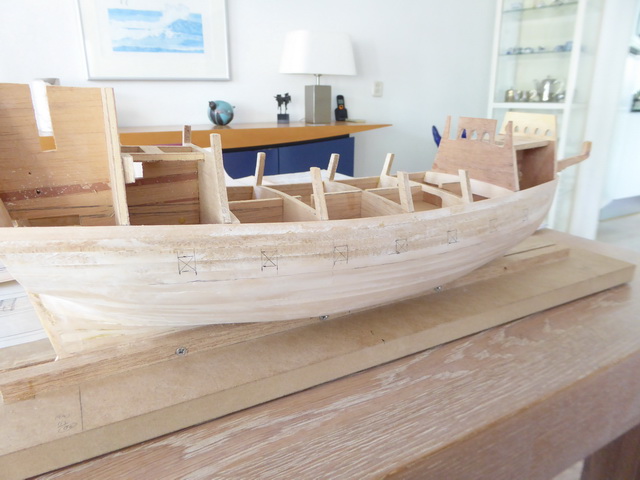

Eerste beplanking tot aan het hoofddek is gereed en glad afgewerkt.
Volgende klus is de geschuts gaten maken.



ziet er mooi strak uit , bert



wordt een mooie romp Bert

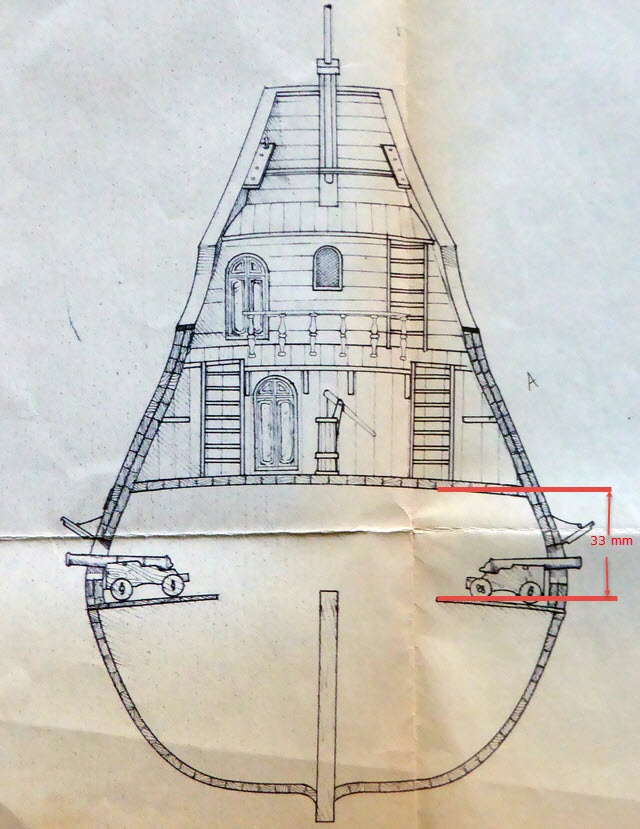

In de flyer ( zie mijn eerste bericht ) staat dat met model van de Santa Anna een schaal heeft van 1:100.
Dat is volgens mij niet juist. De afstand tussen de dekken is 33 mm, hierdoor denk ik dat de schaal 1:50 is.
Kan dat kloppen ?



Ook welkom op het forum met een mooi bouw verslag!

Ik ben geen specialist maar 1:50 zou best wel eens kunnen. Staat het niet ergens op de doos of in de tekeningen?
Wat zijn de overige maten? De lengte (boeg-achtersteven) zou dan ergens rond 40-60 cm moeten zijn gezien de grootte van het schip.
Tenminste als ik uitga van wat ik weet (= beperkt!) van schepen rond 1600 en wat ik zie in je foto's.

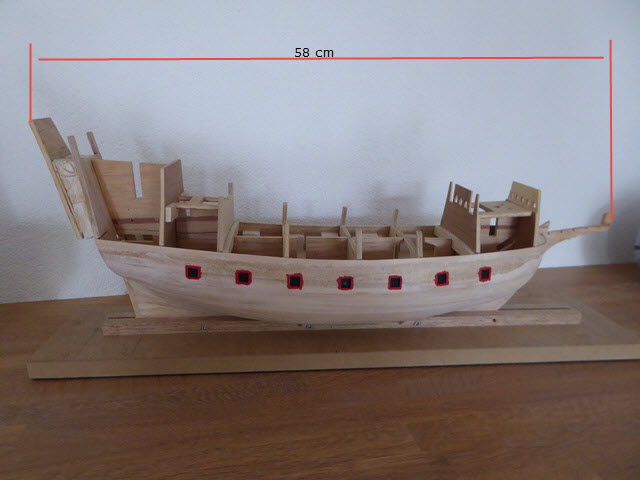

Totaal lengte van het schip is 58 cm

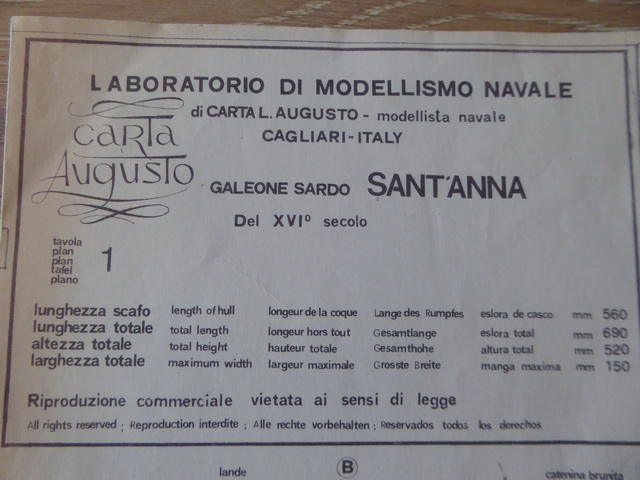

Tekening geeft onderstaande aan:



Als ik dit zo zie denk ik dat je gelijk hebt. Schaal 1:50 of daaromtrent.
Zou ook 1:48 (1/4") kunnen zijn dat kom je ook nogal eens tegen. Minder kans maar 3/16"of 1:64 zou nog kunnen.

Je kunt het eigenlijk alleen weten als je de maten van het originele schip weet.

Ik heb eens snel gezocht maar ook niet veel kunnen vinden. Dit komt het meeste in de buurt (wikipedia):

"Santa Anna, a Manila galleon captured and sunk by Thomas Cavendish in 1587"



Ik heb dat ook gelezen.
Maar uit het verhaal denk ik dat het over een groter schip gaat.
Ik hoop dat deze link bij het verhaal komt.
https://books.google.nl/books?id=35WQOduN1F4C&pg=PA17&lpg=PA17&dq=galleon+santa+anna&source=bl&ots=EMXwGO_Bb8&sig=WE8GCqdqEbIA_aA_u3Ci6H2n3ro&hl=nl&sa=X&ved=0ahUKEwiIgYCpw73MAhUDvRoKHUueCaUQ6AEIWzAK#v=onepage&q=galleon santa anna&f=false



33 mm dekhoogte bij een schaal 1 op 50 wil zeggen 1,65 meter hoogte. Dat komt aardig in de richting van hoe het werkelijk was, misschien zelfs aan de hoge kant. En vergis je niet in de grootte van schepen. Eind 16e eeuw waren schepen nog niet zo heel groot omdat men moeite had een voldoende stevige romp te maken. En 56 cm romplengte is bij 1 op 50 ongeveer 28 meter. Was voor die tijd een aardig schip.

Ik denk dat de 1 op 50 goed in de buurt komt.



Bert,
Mooie start, zal je ook zeker blijven volgen.
Gezien de lengte van schepen uit die tijd denk ik dat het schaal 1:50.
Groet Cees



Nog even een update van de bouw.

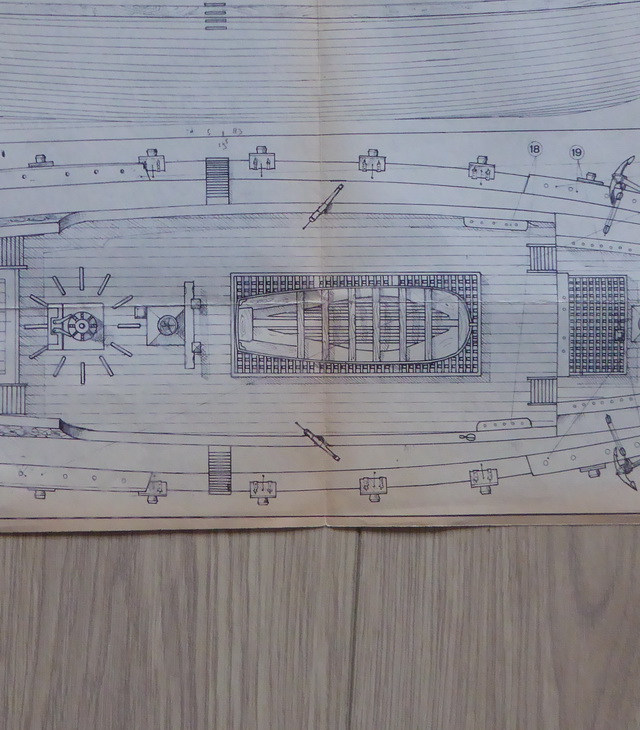

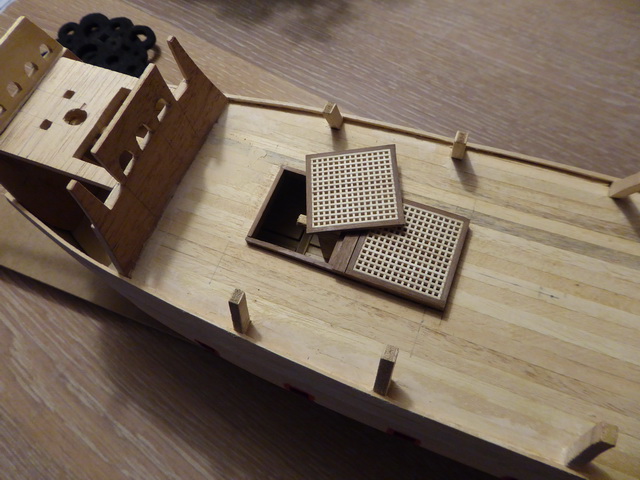

Eerste laag hoofddek zit er op. begonnen met het maken van het rooster op dat dek.


Met de meegeleverde rooster latjes ben ik helemaal de mist in gegaan.
Met het in elkaar zetten heb ik het rooster in de vernieling geholpen.

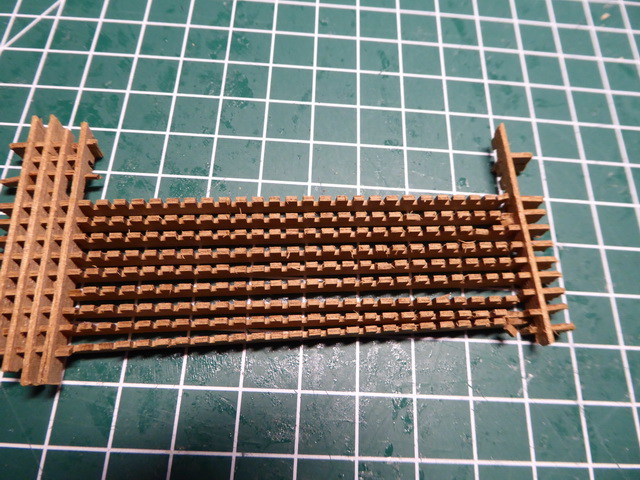

Dit zijn nog wat goede stukjes die ik over had.


Uiteindelijk nieuwe rooster gehaald en de maat van het rooster aangepast.
Origineel was 10 cm lang nu is het geheel 8.5 cm en komt er een sloep van 9 cm op.


Volgende uitdaging de deuren.
Bij de kit zitten deze deuren.



Welke volgens de tekening zo zouden moeten zijn.


Een stukje groter dus.
Ben de deuren nu dus zelf aan het maken.

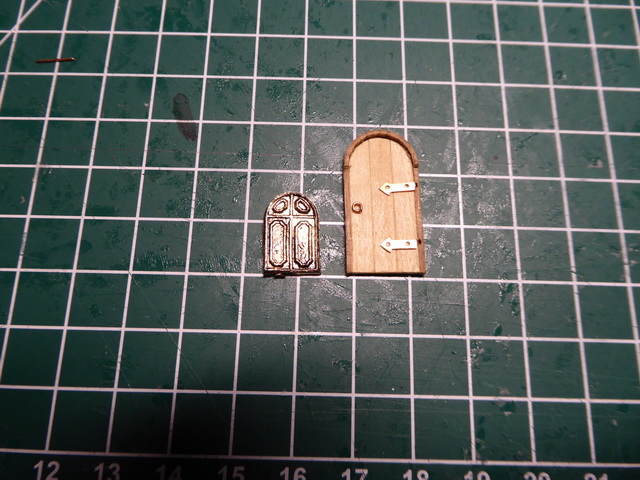

Dit is het verschil


Iemand suggesties welke kleuren ik de deuren moet maken ?
Of gewoon lakken ?



beuken beits of grenen..

mooi gemaakt je luiken en deur.
