Scania T143H (Peter en Wil)

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door peter 55, 5 apr 2016.

  1. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    527
    Dit hangt onder het chassis voor de intercooler. [​IMG][​IMG][​IMG][​IMG]

    arm1948 vindt dit leuk.
  2. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    527
    En het rechterinlaatspruitstuk met de leiding vanaf de turbocompressor

    [​IMG][​IMG]

    arm1948 en VOLVO FH 16 750 vinden dit leuk.
  3. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    527

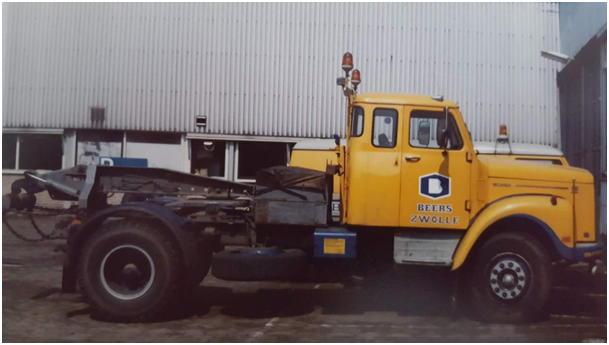

    Deze wou ik jullie niet onthouden



    Bericht van het Forumbeheer :

    Foto verkleind naar het normale formaat

    VOLVO FH 16 750 en hobbyvanrobbie vinden dit leuk.
  4. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    123
    Locatie:
    Nissewaard
    Wat wordt er hier toch mooi gebouwd :)
    En samengewerkt, complimenten.

    toostbeek, VOLVO FH 16 750 en arm1948 vinden dit leuk.
  5. arm1948

    arm1948

    Lid geworden:
    2 sep 2007
    Berichten:
    1.321
    Locatie:
    Sliedrecht
    @toostbeek

    Hallo toostbeek. Wederom mijn hartelijke dank voor deze prachtige foto's en de aanvullende informatie. Of de bypass er onder komt te zitten weet ik op dit moment nog niet. Ik heb onder de radiateur natuurlijk al mijn stuur servo zitten dus is er maar weinig plaats daar voorin.
    De ombouw naar de dsc-14 motor zal nog even op zich moeten laten wachten want ik lig op dit moment plat door problemen met mijn rug.
    Ik hoop binnen een paar weken weer verder te kunnen gaan met de hobby.

    Mvg.Opa Wil

    VOLVO FH 16 750 vindt dit leuk.
  6. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    527
    Beterschap Wil!!!

    arm1948 vindt dit leuk.
  7. VOLVO FH 16 750

    VOLVO FH 16 750 Moderator Moderator team Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.084
    Locatie:
    Haren (Ems) Deutschland
    Hallo Wil,

    Van Harte Beterschap gewenst, hopelijk mag je weer snel herstellen van de rugklachten.

  8. luchard

    luchard

    Lid geworden:
    8 jan 2015
    Berichten:
    509
    Locatie:
    dronten
    Beterschap Wil, doe maar even lekker rustig aan. ;)

    arm1948 vindt dit leuk.
  9. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    587
    Locatie:
    Rotterdam
    Hallo Wil,

    Wat jammer om te lezen! Beterschap... Dat je maar weer snel weer de oude bent.

    Mvg. Mitchell

    arm1948 vindt dit leuk.
  10. trialrolf

    trialrolf

    Lid geworden:
    23 mrt 2015
    Berichten:
    435
    Locatie:
    Achterhoek
    Wil, rustug an, beterschap en niet te veel nadenken over wat je nog allemaal extra zou kunnen doen;)

    arm1948 vindt dit leuk.
  11. Marco_Polo

    Marco_Polo

    Lid geworden:
    20 aug 2010
    Berichten:
    354
    Locatie:
    Papendrecht
    Ook van mijn kant beterschap gewenst Wil.

    arm1948 vindt dit leuk.
  12. Tjalldeboer

    Tjalldeboer

    Lid geworden:
    22 mrt 2016
    Berichten:
    59
    Locatie:
    NL
    Beterschap gewenst!

  13. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    527
    Even ter inspiratie.

    Zo'n mooi geluid, de spruitstukken van het "instrument" dus ook maar extra opgepoetst. [​IMG][​IMG]

    arm1948 en Rakthi vinden dit leuk.
  14. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    123
    Locatie:
    Nissewaard
    Gaaf blok, tooth beek, en leuk dat je Wil van deze details kan voorzien,'

    mvrgrob

    VOLVO FH 16 750 en arm1948 vinden dit leuk.
  15. hobbyvanrobbie

    hobbyvanrobbie

    Lid geworden:
    23 feb 2011
    Berichten:
    123
    Locatie:
    Nissewaard


    Sterkte Wil

    arm1948 vindt dit leuk.
  16. arm1948

    arm1948

    Lid geworden:
    2 sep 2007
    Berichten:
    1.321
    Locatie:
    Sliedrecht
    Zo,ik ben er weer.
    Allereerst mijn hartelijke dank voor de bemoedigende woorden van jullie. Tsja,mijn rug dat is en blijft een heel zwak punt bij mij en van tijd tot tijd heb ik er zoveel last van dat ik even gas moet terug nemen. Afgelopen maandag ben ik weer (voorzichtig) aan de slag gegaan.

    @toostbeek

    Het heeft even geduurd maar wederom mijn dank voor het plaatsen van de foto's. Door deze foto's en de feedback van jou hoop ik van een ds motor een dsc motor te maken. Helaas zal de bypass niet gaan lukken. Ik heb aan de voorkant in het chassis reeds een servo voor de besturing zitten. die ruimte is dus al helemaal gevuld. Hierdoor moet ik aan de onderkant van zowel de intercooler als de radiateur een beetje "sjoemelen". Dat is jammer maar modelbouw is in sommige gevallen concessies doen.

    Ik ben afgelopen maandag gelijk maar begonnen met de intercooler. Gelukkig had ik van Marcel (Ruitje) een foto gekregen waarop de intercooler staat.
    Marcel mijn dank is groot:

    [​IMG]

    De intercooler frezen was veel werk. Allemaal sleuven van 2 m/m breed. Gelukkig heb ik de sleuven erin gekregen zonder een freesje te breken:

    [​IMG]

    Een freesje van 2 m/m is echter veel te kort om helemaal door en door te kunnen frezen. Dus heb ik de intercooler aan de achterkant uitgefreesd.
    De twee pennen zijn voor de aansluitingen naar de turbo en het inlaatspruitstuk:

    [​IMG]

    Ook ben ik aan de radiateur begonnen. Met twee boutjes zet ik de intercooler vast:

    [​IMG]

    Ook de ring heeft zijn plaatsje gekregen:

    [​IMG]

    Het geheel samengebouwd:

    [​IMG]

    Natuurlijk ook weer even op het chassis gezet:

    [​IMG]

    Mvg.Opa Wil

    Rakthi, ruitje, ahop en 7 anderen vinden dit leuk.
  17. modelbouwer

    modelbouwer

    Lid geworden:
    3 mei 2009
    Berichten:
    78
    Locatie:
    Zaanstad
    Geweldig :bye: :thumbsup: :thumbsup: :thumbsup: :thumbsup: :) :)
    Weer een stap verder.

    demian1290 en arm1948 vinden dit leuk.
  18. Jan de Boeff

    Jan de Boeff

    Lid geworden:
    6 sep 2012
    Berichten:
    1.084
    Locatie:
    Rotterdam
    Fijn dat het weer wat beter met je gaat Opa Wil, verder ziet het er weer zoals gewoonlijk goed uit.
    en ja het teken toch ook de vakman om de 2mm frees gewoon heel te houden (scheelt kosten van een extra frees en geen kans op het beschadigen van het werkstuk door een eventuele breuk)
    maar met al dat Alu, word de truck ook kwa gewicht bijna op schaal denk ik......:bye::bye::bye:

    arm1948 vindt dit leuk.
  19. arm1948

    arm1948

    Lid geworden:
    2 sep 2007
    Berichten:
    1.321
    Locatie:
    Sliedrecht
    @Jan de Boeff

    Hallo Jan.

    Ja,het gewicht gaat nu ook wel een rol spelen hoor! De bladveer staat nu al aardig bol naar de bovenkant. Het gewicht van de motor is nu 460 gram. Dat wordt straks weer opgevangen door de schokbrekers. Daar ga ik straks veren inzetten die het gewicht van de motor compenseren. Let ook op het overhellen van het linker voorwiel. Dat komt door de caster:

    [​IMG]

    Vanmorgen begonnen met de ventilator. Ik moest wel helemaal van voren af beginnen dus vandaag een nieuwe naaf gemaakt.
    Eerst in de klauwplaat een stuk rond gedraaid:

    [​IMG]

    Daarna de spantang in de draaibank gezet en de andere kant gedraaid:

    [​IMG]

    Op mijn verdeel apparaat heb ik ook een spantang dus de naaf hier in gezet en 10 gaatjes van 2 m/m geboord en geruimd:

    [​IMG]

    Toen het verdeel apparaat onder graden gezet en platte kantjes aan de naaf gefreesd:

    [​IMG]

    Vervolgens weer terug naar de draaibank gegaan en de naaf verder af gemaakt en afgestoken:

    [​IMG]

    Morgen ga ik aan de bladen beginnen.

    Mvg.Opa Wil

    Rakthi, peter 55, Marker en 6 anderen vinden dit leuk.
  20. modelbouwer

    modelbouwer

    Lid geworden:
    3 mei 2009
    Berichten:
    78
    Locatie:
    Zaanstad
    Elke keer als er foto's er op komen te staan, dan valt mijn b..k open zo mooi dat jij het kan maken.
    Daar zijn geen woorden meer voor. :bye::hammer::hammer::hammer::thumbsup::thumbsup::thumbsup:

    graafie68, demian1290 en arm1948 vinden dit leuk.
