Show hier je Multicopter, foto's en spec's!!

Discussie in 'Multicopters' gestart door EricW, 16 nov 2010.

  1. leo-rcc

    leo-rcc

    Lid geworden:
    23 mei 2007
    Berichten:
    1.932
    Locatie:
    Hoogvliet
    [​IMG]
    Hubsan X4 501S small GPS camera quad.

    - 300mm X-style quad
    - GPS mode en Altitude hold mode
    - 7,3 inch propellors (2 sets in de doos, ik heb er voor de zekerheid nog een set bijbesteld),
    - 22mm brushless motoren met 5mm as (geen idee hoeveel rpm/v),
    - 2S 2700mAh lipo (goed voor 15 min, sommige beweren zelfs 20). De mijne kwam met een Amerikaanse laadplug maar ik heb hobbygrade laders zat dus ik hoefde alleen een EC2 laadkabel te maken. Die lader op de foto is al afgevoerd. Ik heb nog 2 lipos extra erbij genomen.
    - 1080P camera ingebouwd, deze doet zowel voor fpv als opname dienst. De lens staat een paar graden naar beneden gericht.
    - Zender met ingebouwde 5.8GHz fpv monitor en GPS voor follow-me mode.

    Zodra de wind een beetje gaat liggen ga ik deze maidenen. Ik ben benieuwd. De zender voelt erg slecht aan maar als ik over de quad zelf tevreden ben dan overweeg ik een upgrade zender zoals die van de X4-pro.

  2. crash-a-lot

    crash-a-lot

    Lid geworden:
    9 jan 2016
    Berichten:
    113
    Locatie:
    zundert

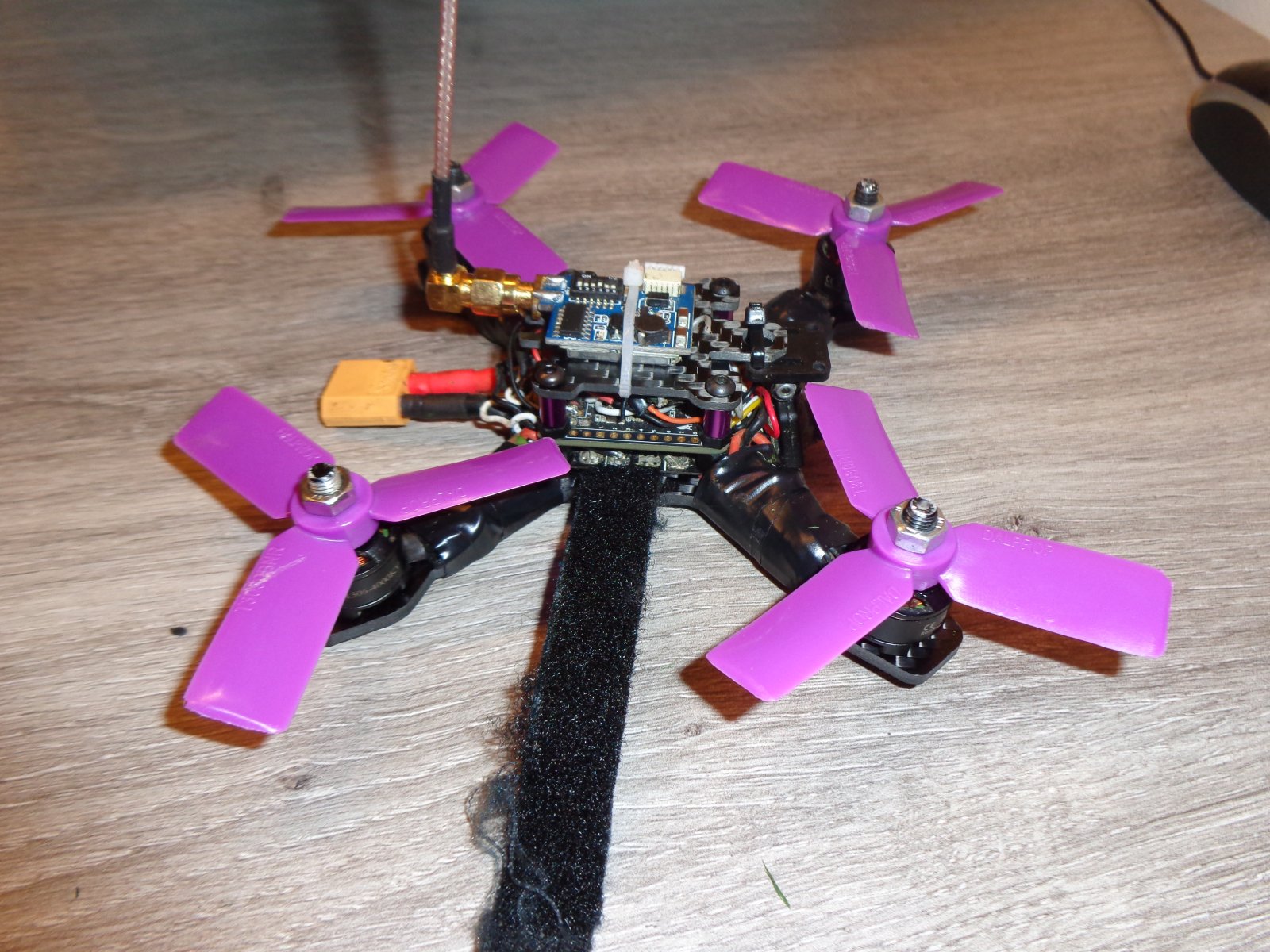

    130 x frame (ebay en goedkoop!!)Wilde alleen niet de standaard frame setup gebruiken want die werd veel te hoog om fatsoenlijk te vliegen leek me dus heel het bovenste gedeelte eraf gelaten.
    Waarschijnlijk zet ik er iets hogere nylon standoff tussen zodat de vtx er ook tussen past.
    Je ziet nu wel de props in fpv maar stoort niet (heb er nog maar 1 batterij mee gevlogen.Alle onderdelen zijn die van de rotor x atom en de lantian 130 van me.

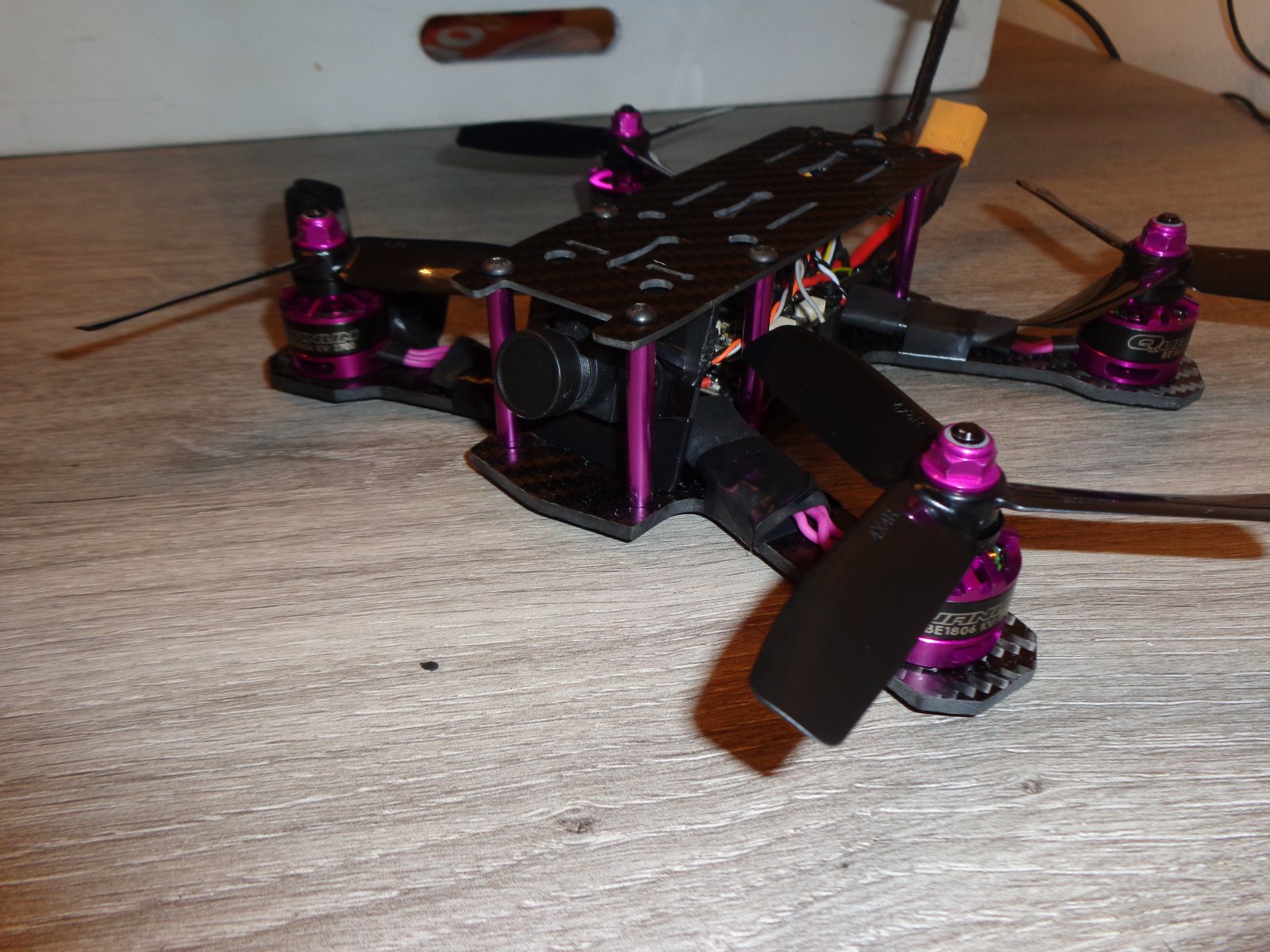

    zmr 180 frame (sm zmr 180 brak een arm na 1 batterij!)dus nu ander frame met dys 1806 2700 kv motortjes en 4040 dys triblades 20 amp little bee esc cc3d die ik nog had liggen en spektrum satellite receiver camera geen idee ooit eens via bangood besteld en verrassend goed beeld!

  3. RoadRunnerRik

    RoadRunnerRik

    Lid geworden:
    23 mei 2016
    Berichten:
    62
    Locatie:
    Prof Utrecht
    [​IMG]


    Q450 V3
    Matek Systems Power Distribution 5 in 1
    Naze32 rev 6 10DOF
    Afro ESC 30amp (SimonK firmware)
    Cobra 2217/950
    Gemfan 10x5 props
    Zippy Compact 3S 2700 en 4500mAh
    Buzzer
    Landings onderstel
    Gimbal 2 axis
    Turnigy 2k HD camera (black edition)
    * Zelf opgebouwd met als doel een beetje filmen. Als het goed is, is het mogelijk om hier later op 4S mee te gaan vliegen.

    [​IMG]


    Jumper 218 Pro

    - Naze32
    - OSD (KV team)
    - ESC: Super N12A
    - QX-motor 1806-2250kV
    - FPV camera 7070 + 200mw transmitter (wegens het nog ontbreken van een bril / extern scherm en ontvanger zit dit er nog niet op)
    Gemfan 5x4 props
    Voltage meter (omdat er geen buzzer opzit)
    Zippy Compact 3S 1500mAh

    [​IMG]

    [​IMG]



    Koome K300C
    * Eerste drone om te leren vliegen. Ding heeft al heel wat meegemaakt.

    [​IMG]

  4. Alexzzz

    Alexzzz Moderator Moderator team Forum veteraan

    Lid geworden:
    5 mei 2004
    Berichten:
    23.401
    Locatie:
    Spijkenisse

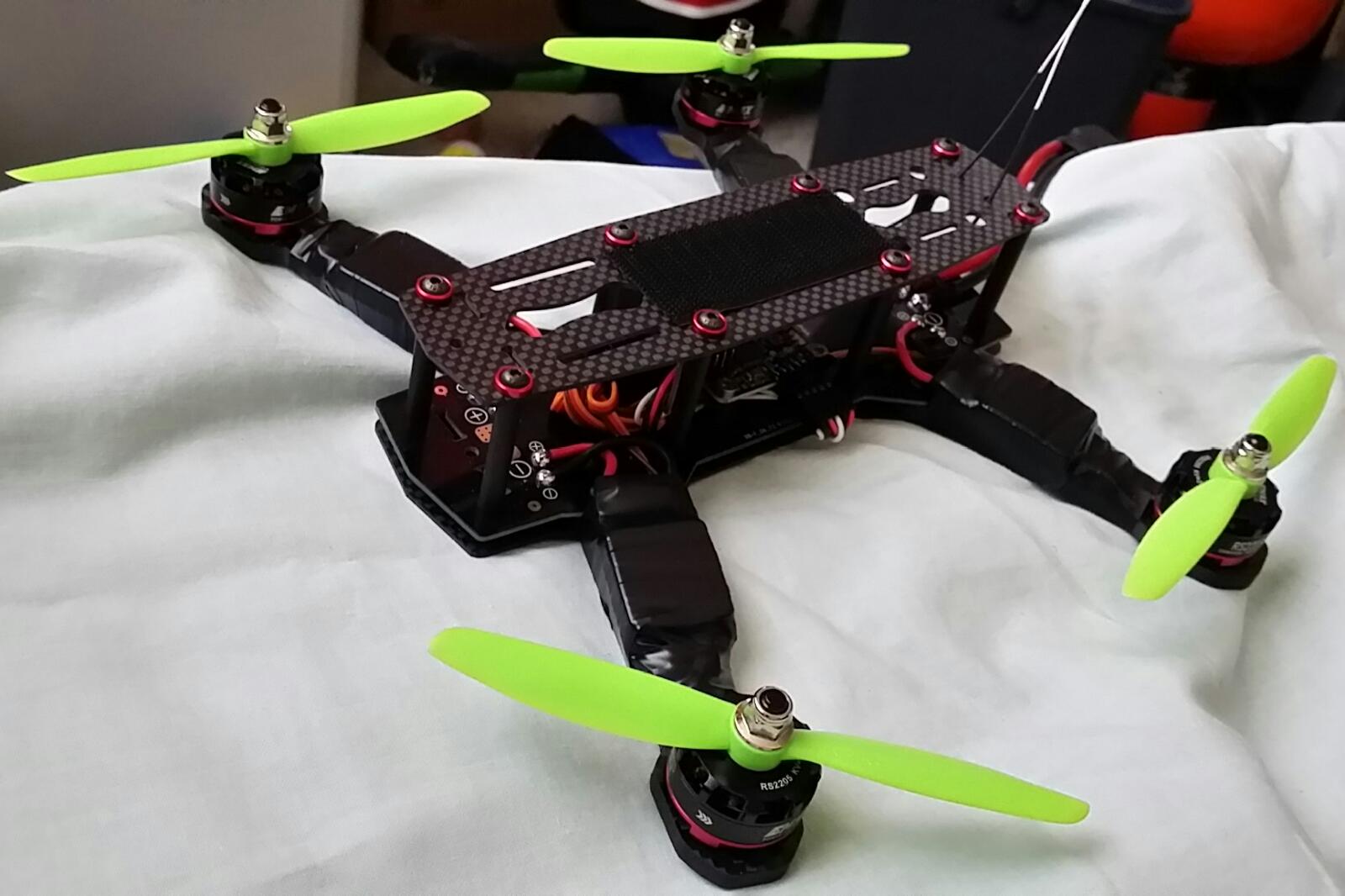

    Op aanraden van anderen eens overstag gegaan naar een ZMR250 met onverwoestbare 5mm carbon armen. Emax 2300KV erop, alles in elkaar gegooid vanmiddag en net de maiden gedaan, vliegt als een droom! Nu 2 mini quads (en 2 mini hexa's) vliegklaar staan, dus voorlopig moet ik vooruit kunnen :)


  5. frank1960

    frank1960

    Lid geworden:
    1 apr 2012
    Berichten:
    306
    Locatie:
    nijmegen
    is niet kapot te krijgen en vliegt nog steeds als een van de beste van de vier(bij mij dan)

  6. KevinG

    KevinG

    Lid geworden:
    14 jul 2014
    Berichten:
    531
    Locatie:
    Goes, Zeeland
    Niet kapot te krijgen....Dat was juist de enige reden dat ik van de ZMR afgestapt ben.
    Prima quadje om mee te beginnen, maar op n gegeven moment ging t vliegen zodanig hard dat bij een crash de armpjes volledig uit het frame gerukt werden, dat was voor mij het punt waarop ik besefte dat het met dit frame niet langer meer kon

  7. Alexzzz

    Alexzzz Moderator Moderator team Forum veteraan

    Lid geworden:
    5 mei 2004
    Berichten:
    23.401
    Locatie:
    Spijkenisse
    Kevin, was dat met 5mm armen dan?

  8. KevinG

    KevinG

    Lid geworden:
    14 jul 2014
    Berichten:
    531
    Locatie:
    Goes, Zeeland
    Nee, met de standaard armen voor 22XX motoren en 4 boutjes, had een ingekorte versie gemaakt voor 5" props, de armpjes was niks mis mee, die werden met boutjes en al uit het frame gerukt, kostte me een aantal pdb's en onderplateb. Heb t ook gehad met de G10 armen naar ontwerp van Sniperx

  9. Schiksie

    Schiksie

    Lid geworden:
    26 jul 2012
    Berichten:
    3.207
    Locatie:
    Elst( Gelderland)
    Realacc 210

    - cobra 2300kv
    - 20 A Little bees pro
    - Motolab Cyclone F3
    - HQ 5*4.5 bullnose

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG] [​IMG]

  10. KevinG

    KevinG

    Lid geworden:
    14 jul 2014
    Berichten:
    531
    Locatie:
    Goes, Zeeland
    Wat is dat voor pdb Schiks?

  11. Schiksie

    Schiksie

    Lid geworden:
    26 jul 2012
    Berichten:
    3.207
    Locatie:
    Elst( Gelderland)
    KevinG vindt dit leuk.
  12. dama0707

    dama0707

    Lid geworden:
    3 dec 2008
    Berichten:
    199
    Mijn Lisam 210
    Met cc3d
    Multistar 1704
    Dalprop 4.5 x 5
    En walkera RX701 ontvanger


    Bijgevoegde bestanden:

  13. tbouw

    tbouw

    Lid geworden:
    1 apr 2015
    Berichten:
    115

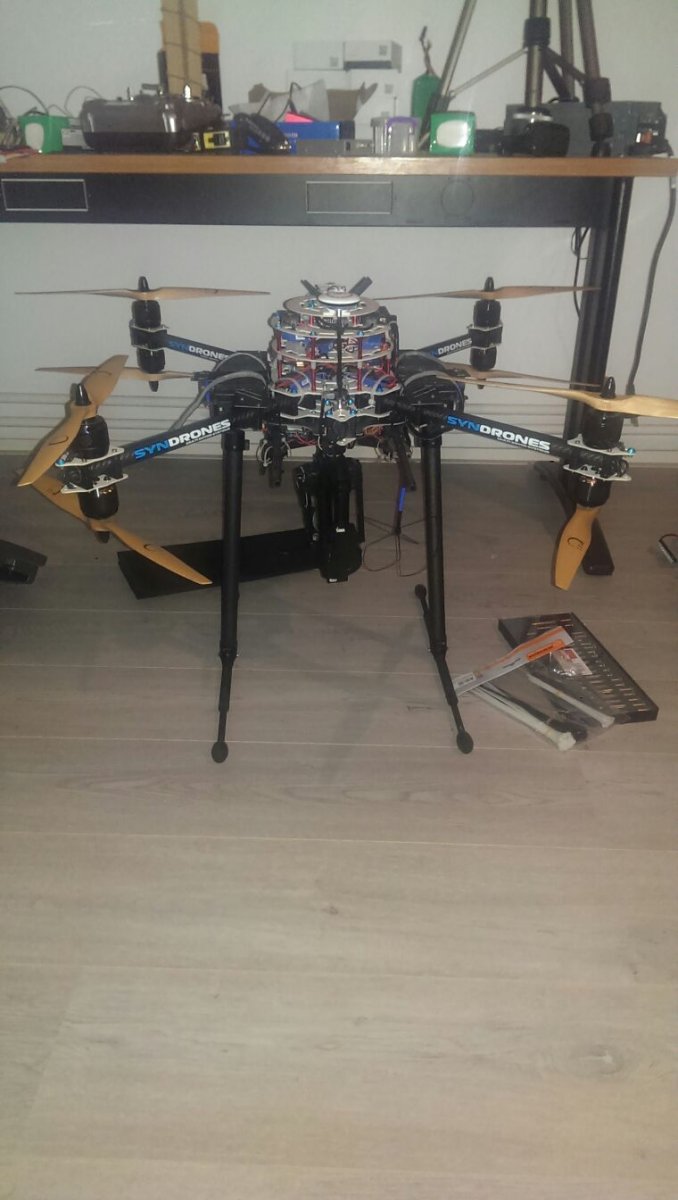

    Syndrones X8

    DJI Wookong-M
    iOSD II
    8x Platinum pro 40a ESC's
    8x T-motor U5 400kv
    8x 16" Xoar props wood
    2x 10000mah Multistar lipo
    Foxtech retracts
    Zenmuse Z15-Nex gimbal
    Sony Nex 7 met 16mm.
    1.3Ghz 600mw fpv
    Taranis X9D zender

    Vliegtijd hover: 18 min
    Vliegtijd normaal: 14 a 15 min
    Vliegen kan tot maximaal 5 a 6 bft.
    Gewicht incl Lipo's: 9,5kg


    Bijgevoegde bestanden:

  14. m&n

    m&n

    Lid geworden:
    6 okt 2010
    Berichten:
    556
    Locatie:
    Vleuten

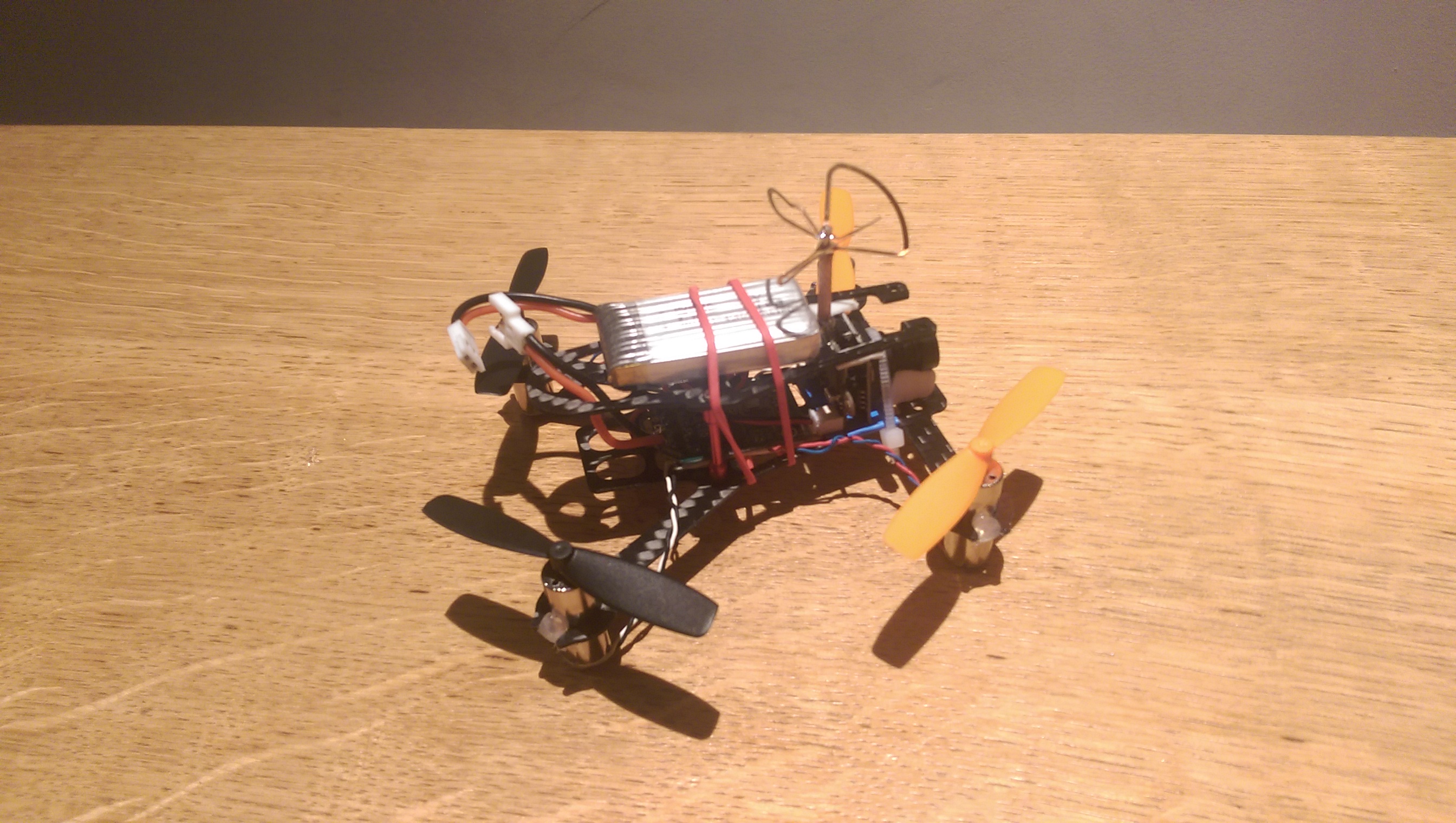

    eergister mijn hubsan x4 micro FPV drone afgemaakt!

    alle onderdelen komen van een hubsan x4 h107c en zijn gemonteerd op een Eachine E100 frame.
    op de site staat dat er 60mm props op kunnen, maar dit is helaas niet mogelijk. sterker nog, de eachine 55mm props passen er niet eens op!
    er zitten nu Ladybird props op, en met de vorste standoffs verwijderd past dit net.

    camera is een eachine ef-01. gewicht van de quad incl. 350mah accu is 46gram, 7gram minder dan de standaart 107c! video zal volgen.

    [​IMG]

    MikeMohawk vindt dit leuk.
  15. KevinG

    KevinG

    Lid geworden:
    14 jul 2014
    Berichten:
    531
    Locatie:
    Goes, Zeeland
    Sinds 2 weken een nieuwe build gemaakt, na een klein praktisch probleempje te hebben gehad met het niet kwijt kunnen van het vermogen in een 6s setup op een 210X Epiquad kreeg ik via Quadcopters enzo de mogelijkheid om een Epiquad lowrider 250X prototype te proberen
    [​IMG] [​IMG] [​IMG]
    [​IMG] [​IMG] [​IMG] [​IMG]

    Omdat er eigenlijk niet echt informatie te vinden is over amperes en gunstige prop combinaties op 6s met 2000kv motoren heb ik om informatie te kunnen vergelijken een core pnp pro met current sensor en gps in het frame gefrommeld.

    Aan de hand van de amperes en snelheid kan ik de informatie van verschillende props vergelijken

    Helaas bij een van de eerste test het frame al kapotgevlogen door een exploderende prop

    Het filmpje met Hq 6x4,5x3 6s test met die lelijke crash en een Ampere piek van 105,5A


    Laatst bewerkt: 11 okt 2016
  16. PiperCub

    PiperCub

    Lid geworden:
    23 aug 2009
    Berichten:
    104
    Locatie:
    Belgiƫ (Tongeren)
    eindelijk is mijn 160 class fpv racer klaar. Wegens gebrek aan tijd buildtime: 6mnd doh:hammer:
    3 inch props, 1306-4200kv motoren.
    Frame heb ik zelf getekend met sketchup en laten frezen door quadron.
    details zie blog http://dozer260.blogspot.be/
    [​IMG]

  17. Skoglund

    Skoglund

    Lid geworden:
    1 apr 2014
    Berichten:
    129
    Locatie:
    Noorwegen
    Ik ben op zoek naar een drone-vlietuig.....
    van de week zag ik ergens een link maar ik weet niet meer waar,kan iemand mij op weg helpen....

    mvg Joop

  18. m&n

    m&n

    Lid geworden:
    6 okt 2010
    Berichten:
    556
    Locatie:
    Vleuten
    de nieuwe DJI disco?

  19. Schiksie

    Schiksie

    Lid geworden:
    26 jul 2012
    Berichten:
    3.207
    Locatie:
    Elst( Gelderland)
    Zoiets Joop :) ah nee...bij dit ding kan je niet gewoon vliegen zie ik nu ha ha.

    [​IMG]


  20. Skoglund

    Skoglund

    Lid geworden:
    1 apr 2014
    Berichten:
    129
    Locatie:
    Noorwegen
    Nee deze niet.... het is eigenlijk een vliegtuig... die verticaal kan opstijgen en dan de motoren horizontaal zet,
    ik heb hem hier gezien ( op het forum ) maar ik weet niet meer waar, aub geef mij een hint.

    mvg Joop
