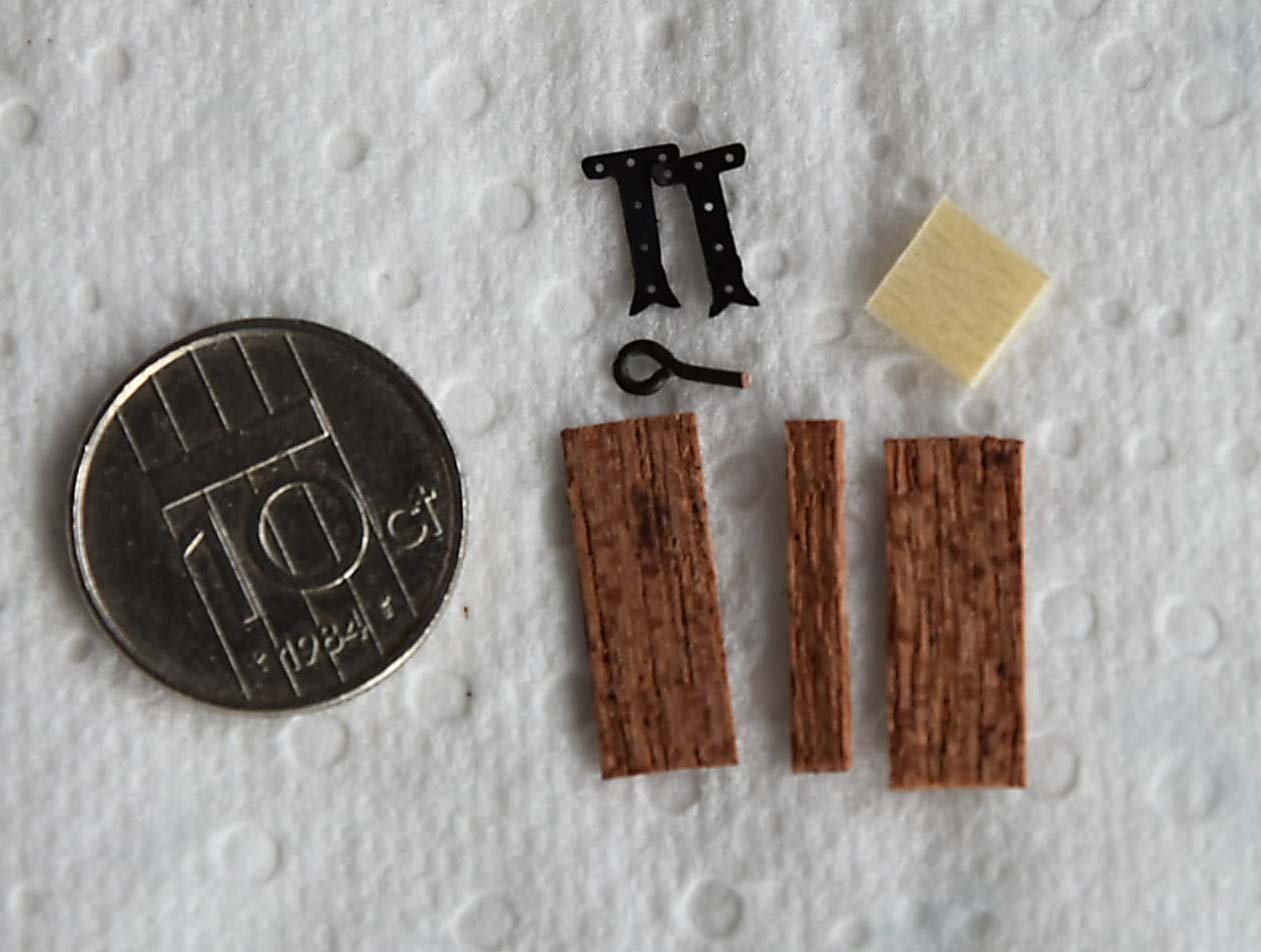

    Bezig met de geschutpoort-luikjes en de ingangen. Daar de onderste twee rijen poorten gesloten blijven, moeten deze luikjes eerst op het model om straks de overige berghouten te plaatsen. Zoals ik het bedacht hebt, bestaan de luikjes uit de volgende onderdeeltjes, het kleine vierkante linde stukje is slechts voor versteviging om de boel bij elkaar te houden,

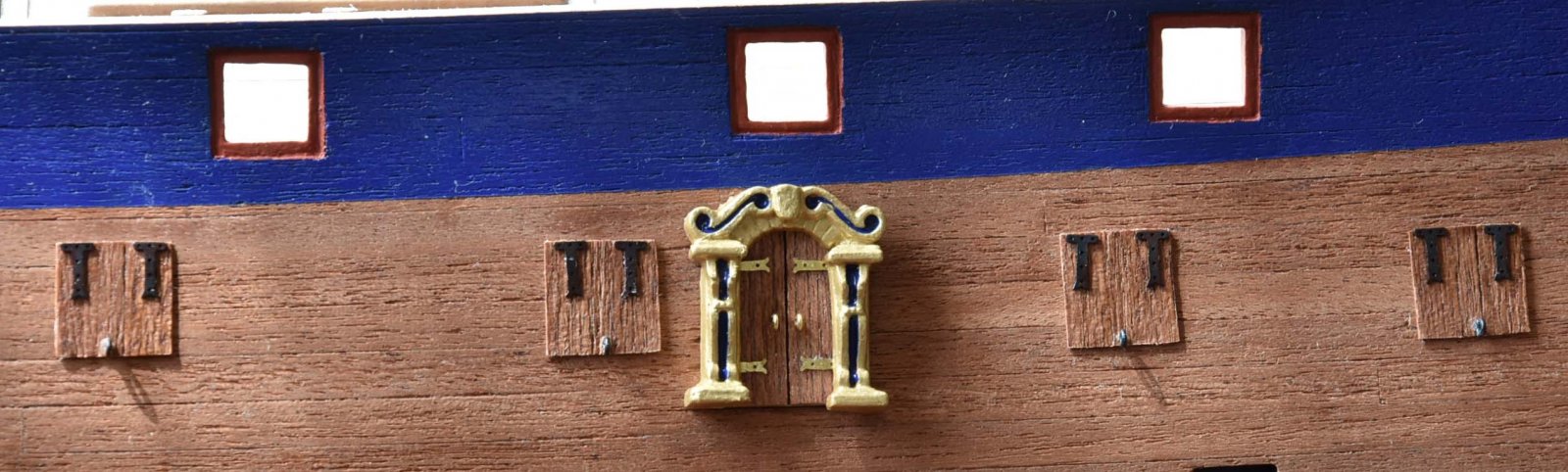

    JPG_2152_1531_bewerkt-1.jpg Op het model komt het er dan als volgt uit te zien,
    Later als ik het model ga optuigen krijgen alle luikjes nog een kabeltje. De bovenste rij poorten worden voorzien van volledig getuigde kanonnen op het bovendek/kuil en insteek kanonnen met openstaande luikjes aan weerszijde hiervan,(onder het bakdek en het halfdek)

    TIMBERWOLF, Jaques, Pingu57 en 1 andere persoon vinden dit leuk.
  3. pietsan

    pietsan

    Lid geworden:
    10 dec 2011
    Berichten:
    2.885
    Locatie:
    Hulst (Zeeuws-Vlaanderen)
    Gisteren begonnen met de beide ingangen van de Sovereign en vandaag afgewerkt. De sleutelgaten zijn (volgens mij) naar verhouding veel te groot, dus als alternatief heb ik messing ringetjes gebruikt, wat toch net iets beter overkomt. Is natuurlijk een kwestie van smaak....

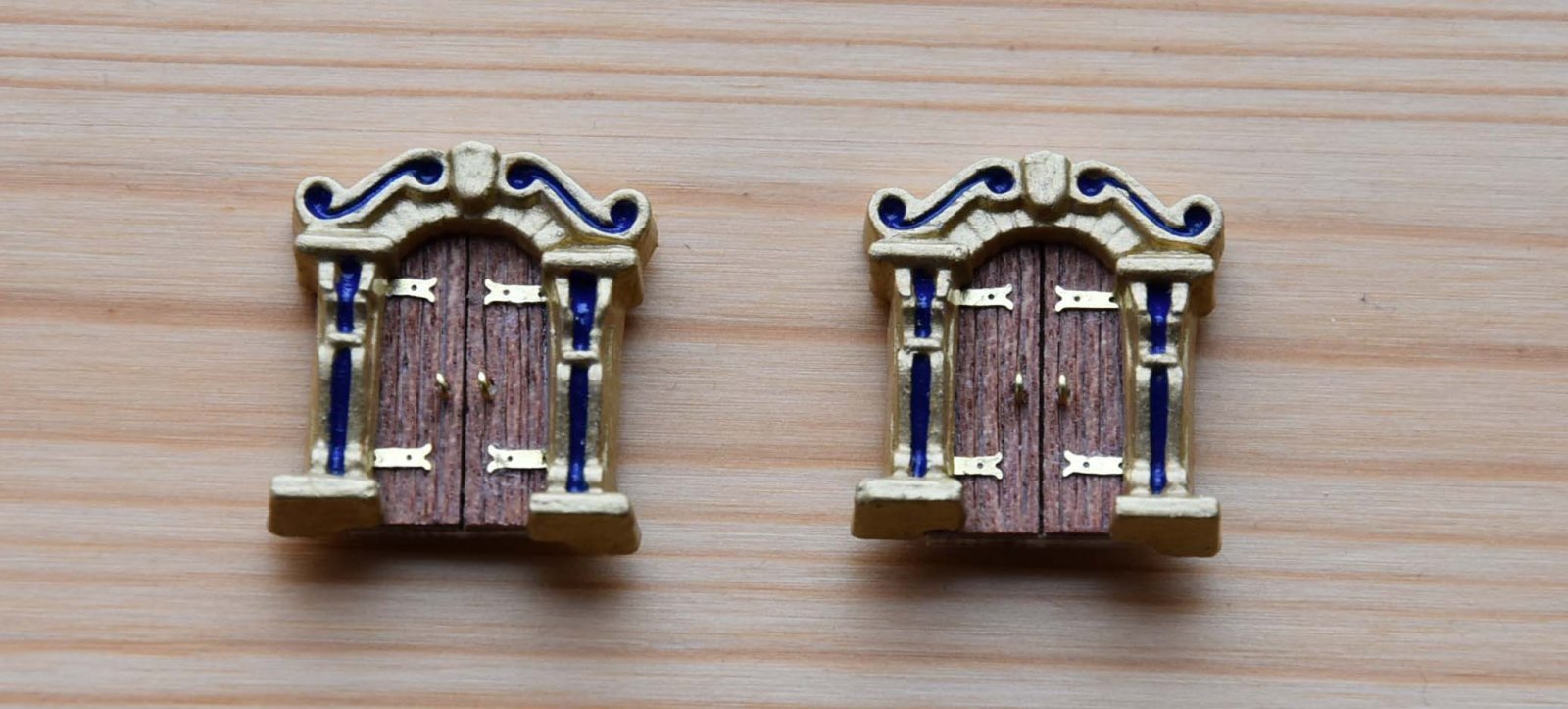

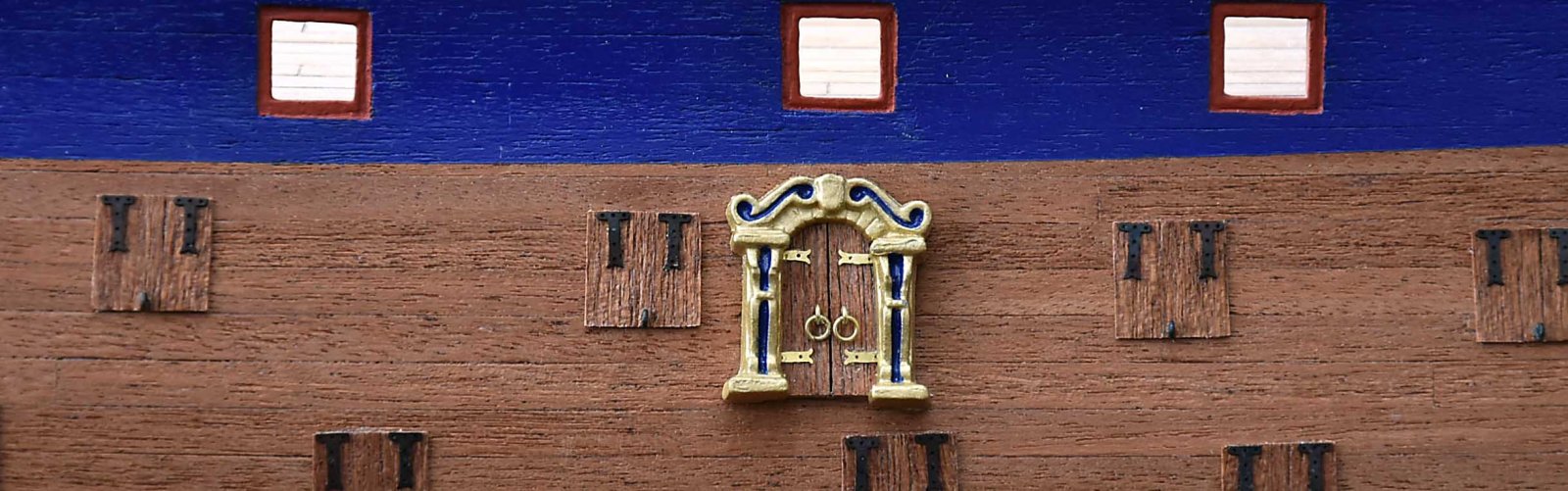

    Op het model (dryfit), afmetingen; deurtjes 22 mm hoog en 15 mm breed, omlijsting; 25 x 22.
