Sovereign of the Seas

Bedankt hiervoor Piet, dat klopt helemaal , de boekjes kan ik natuurlijk altijd even inzien, maar of ik volg jouw manier, of ik volg de boekjes. Maar allebei volgen dat gaat volgens mij niet goed komen.
Ik denk dat ik jouw manier van bouwen zal volgen, dat komt veel meer overeen met de boeken die ik hierover inkijk



Geweldig Piet.. Fijn deze uitleg van je.



Ik ben dus niet de enige Piet, die de volgorde van het lopend Want moet aanpassen. Soms is het zo onlogisch dat ik dan in de lach schiet vanwege de knulligheid.

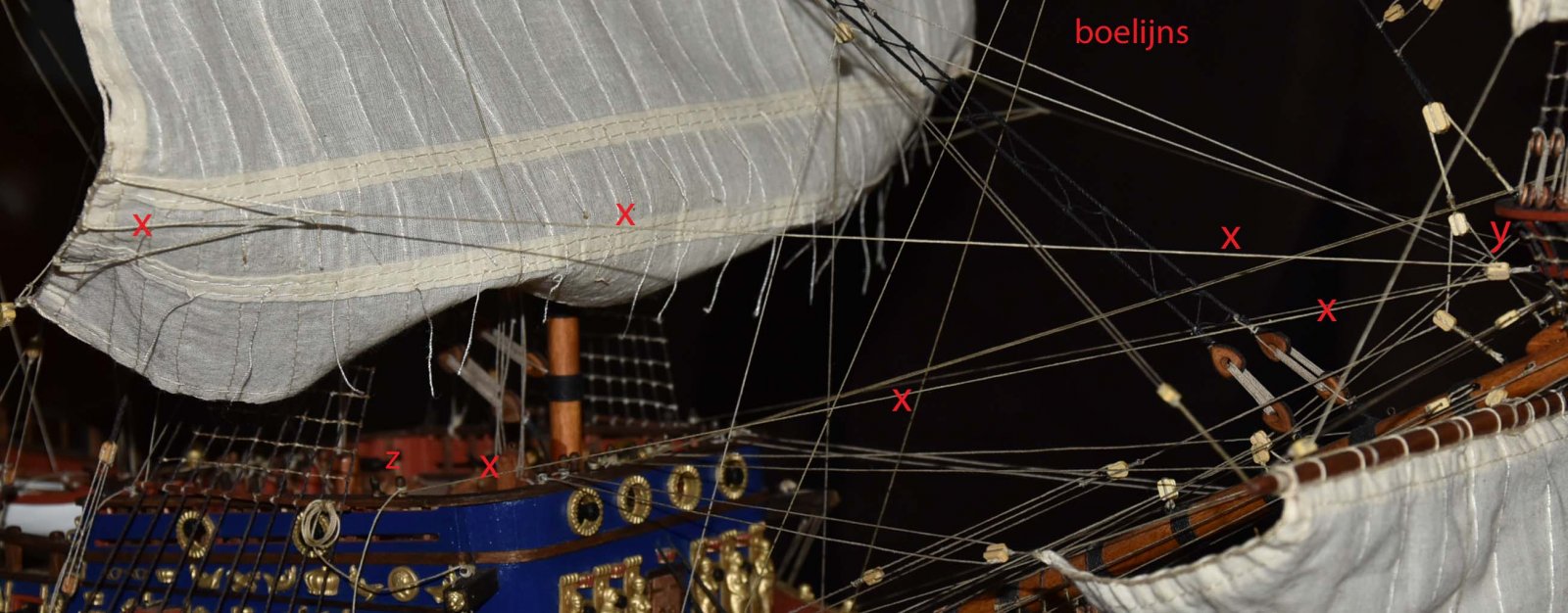

Boelijns, De x laat de loop van de boelijn aan SB zien (BB is uiteraard hetzelfde) de Y toont het éénschijfs geleide blok, wat bevestigd is aan de onderkant van de blinde-mars. De boelijn is belegd op de 1e korvijn nagel op de verschansing op de boeg (z)

Het is niet eenvoudig om foto's te maken van de tuigage, omdat foto's nu eenmaal niet driedimensionaal zijn, maar misschien is het zo wel te volgen, ondanks de wirwar aan touwen

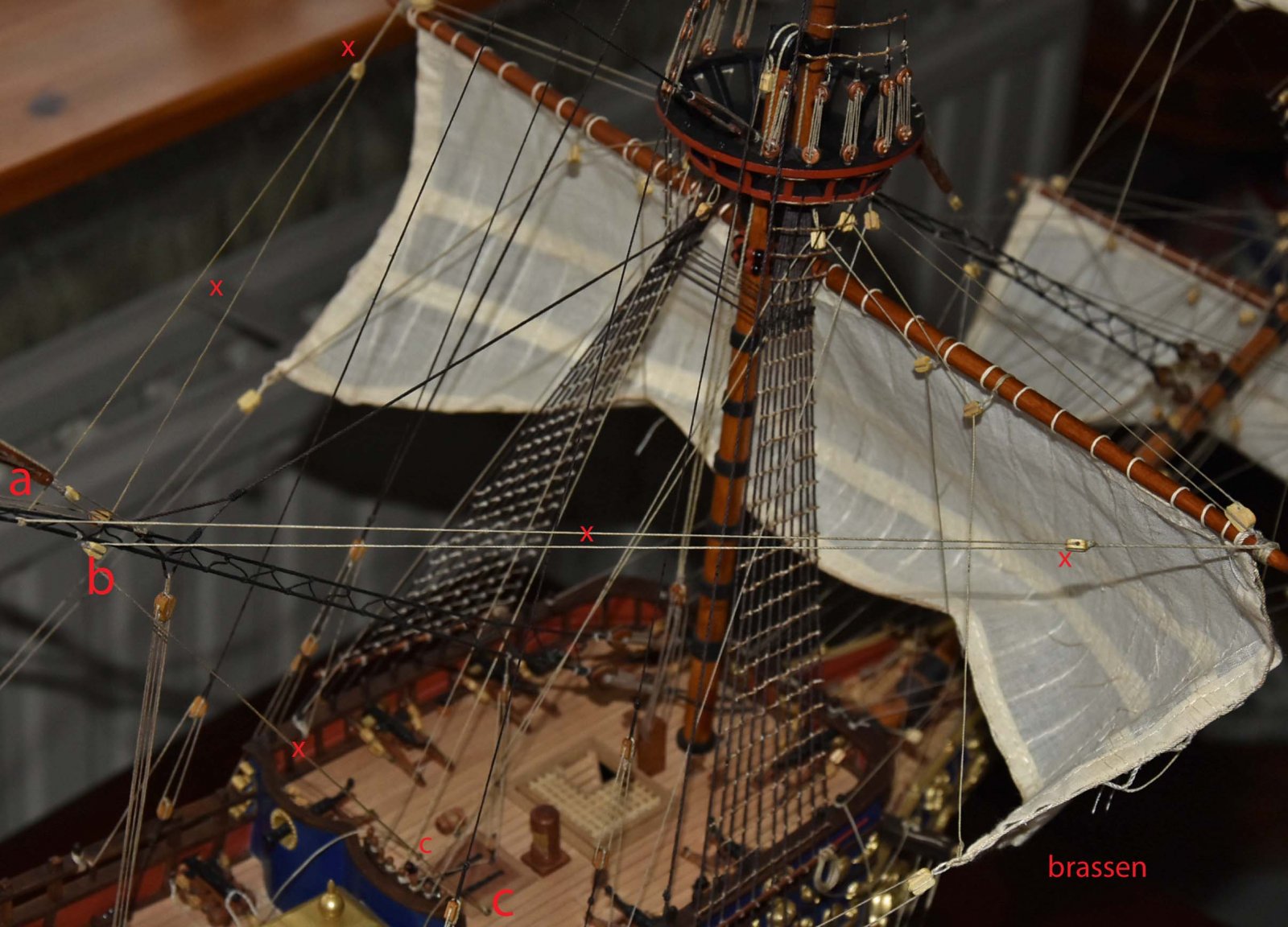

Brassen, a is de bevestiging van het vaste part aan de grootstag, b is een dubbelblok van 4 mm waar beide brassen doorgevoerd worden naar het beleggingspunt c achter op het bakdek. De x laat de loop van de brassen zien. Het halende part is nog niet vast gezet, zodat ik de brassen nog kan verwijderen cq los maken indien ze in de weg zitten voor latere tuigage.



De fok is nu evenals de blinde en bovenblinde volledig getuigd en dank zij het aanhalen van de gordings en geien blijft er ruim voldoende zicht op het model...…

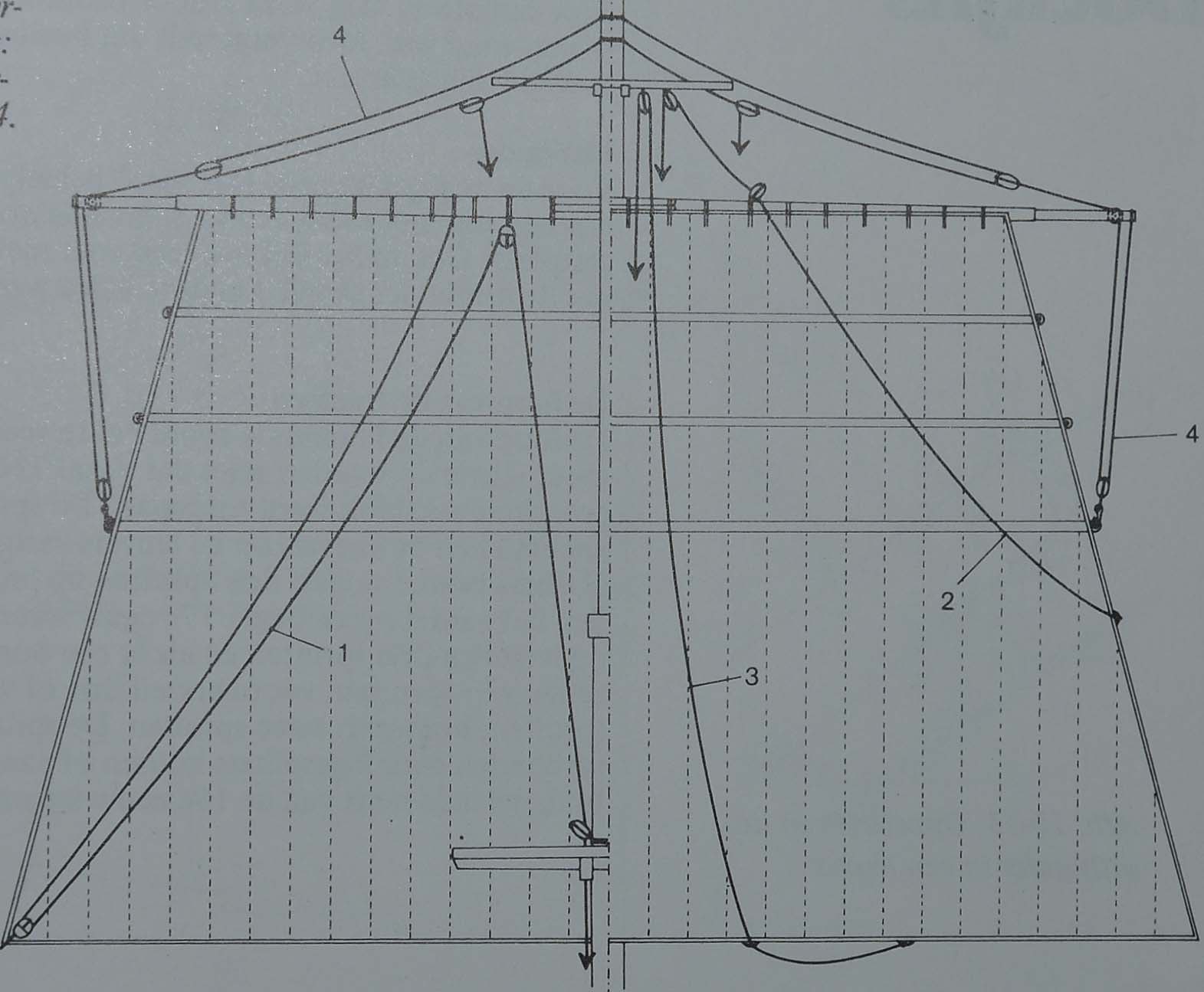

Nadat ik de tuigage die ik heb aangebracht en eens vergeleek met die van de Victory (die ik ook heb gebouwd vol in de zeilen) viel mij op dat de geien van de Sovereign enkel zijn uitgevoerd, terwijl ze op de victory dubbel zijn gezet. Ik heb dit even opgezocht in één van mij boeken, waarin staat dat alleen de bramgeien enkel werden uitgevoerd, de overige razeilen hebben allemaal dubbel uitgevoerde geien, zie plaatje hieronder, het cijfer 1 is de gei,

JPG_5151_2872_bewerkt-1 door pietsan geplaatst op 16 nov 2018 om 15:23

Jammer dat ik toch af en toe geneigd ben om klakkeloos de bouwbeschrijving te volgen, terwijl ik toch dikwijls genoeg alles nakijk en uitzoek. Ik ga dit nu niet meer veranderen, want ik ben een 'eeuwigheid' bezig geweest met de boel zover op te tuigen. Maar ik ga de marszeilen, die aanzienlijk hoger zijn dan de fok en het grootzeil, wel de dubbele geien geven.
Ik heb nog even gezocht of dit nog te maken heeft met een bepaald jaartal, maar kan daar niets over vinden, dus in principe hebben alle razeilen dus dubbele geien, behalve de bramzeilen.

De gei word (plaatje is het marszeil) op éénderde van de ra vast gezet aan de ra, gaat dan naar de schoothoorn en word daar via een enkelschijfsblok terug gevoerd naar een blok aan de ra net naast de plaats waar het vaste part van de gei is bevestigd, waarna ze via een blok aan de mars verder gaat naar een beleggingspunt. Jammer dat ik dit niet eerder heb opgemerkt.....



Niet te veel zorgen Piet. Ik heb eens ergens gelezen dat tot halverwege 17e eeuw geien enkel uitgevoerd werden (ik vind alleen niet meer terug waar), dus er is nog niet alles verloren.



Bedankt Hans



Wanneer je trouw de boekjes met de bouwbeschrijving van DeA. volgt, dan moeten op een gegeven moment de Ra's worden gemaakt. Dit kun je natuurlijk doen, maar is niet echt verstandig. Beter is om iedere ra te maken wanneer je toe bent aan het zeil wat aan de desbetreffende ra komt te hangen. Dit omdat het ra-lijk soms (meestal) te lang is voor ra die er aan komt. Ik heb de ra voor de blinde en de fok ook iets langer moeten maken dan de maten van de bouwbeschrijving, zodat de ra-nok een eindje (ong. 15 mm) buiten de nokhoorns uitsteekt. Dit is best belangrijk omdat er aan de ra-nok de blokken voor de brassen en de toppenanten komen en dat vereist toch wel enige ruimte om dit goed te kunnen doen. Hieronder een mooi voorbeeld hetgeen dit verhaal iets duidelijker maakt,

JPG_5167_2873_bewerkt-1kopie door pietsan geplaatst op 19 nov 2018 om 10:54

Bij de letter a, is de ra 178 mm lang, zoals de beschrijving voorschrijft. Echter het ra-lijk van het zeil is ook 178 mm, zodat er dus geen ruimte is om het zeil goed aan de ra te hangen en er dus géén ra-nokken over blijven voor de benodigde blokken. Bij de letter b, heb ik de ra verlengt tot 210 mm, zodat ik aan weerszijde nu genoeg over heb om de blokken aan de nokken te monteren. (ong. 15 mm)
Dit is het 4e zeil, en 3 van de 4 ra's zijn iets langer dan de bouwbeschrijving voorschrijft om bovenstaande reden!
(op de foto het marszeil van de fokkemast)

Het is ook beter om alle blokken die aan de ra komen te hangen te bevestigen wanneer het zeil aan de ra is genaaid, zodat deze bewuste blokken niet in de weg zitten....



Hmm, dan denk ik dat ik de reserve rondhoutjes aan moet gaan spreken, want mijn ra's liggen al een poosje klaar om de blokken te ontvangen.



Ik zou het in ieder geval eens allemaal nakijken, het is niet zeker dat dit probleem zich bij jou model ook voordoet.



Het 4e zeil wat op het model komt is het voormarszeil. Ook dit zeil krijgt in tegenstelling tot de bouwbeschrijving een 'rak' (z) en ook hier zijn aan weerskanten van het zeil 3 leuvers voor de boelijns aan de staande lijken genaaid, (x),

JPG_5169_2877_bewerkt-1 door pietsan geplaatst op 20 nov 2018 om 14:04

Op de foto kijk je tegen de achterkant van het marszeil aan, de benodigde blokken zijn aan de ra en de schoothoorns bevestigd; a zijn de blokken voor de dubbele geien, b zijn de brasblokken, c zijn de dubbelschijfs-blokken voor de toppenanten van dit marszeil en de schoten voor het bramzeil, d zijn de geleidings-blokken voor de geien, e zijn de blokken voor de buikgordings en f is het rak wat al aan één kant aan de ra is bevestigd.

JPG_5170_2878_bewerkt-1 door pietsan geplaatst op 20 nov 2018 om 14:04

Je ziet wel dat het geen topkwaliteit zeilen zijn, die vrij slordig genaaid zijn, maar eenmaal afgehangen valt één en ander minder op, dus ik doe het er maar mee. Het neemt naar mijn mening niet weg dat gezien de prijs van dit model, ruim € 1100,- sommige dingen wel wat beter hadden gekund…?



Ik ga hier niet op het leuk knopje hengsten, want dit is niet leuk !!
Zojuist heb ik al mijn zeilen eens bekeken, en ze zien er inderdaad uit alsof ze door een kleuter genaaid zijn, maar we moeten het hier inderdaad mee doen.
Het is of deze zeilen, of zelf achter de naaimachine kruipen, en dat is een vaardigheid die ik mij nooit eerder eigen heb hoeven te maken.



Het ziet er allemaal top uit zoals je het maakt. Maar ben het helemaal met je eens dat je meer kwaliteit mag verwachten voor dat bedrag...



Dat heb ik wel gedaan Peter, en dan niet voor de kwaliteit van de zeilen (deze zijn volgens mij van de Victory ook niet zo geweldig) maar zeker wel voor de manier waarop Piet dit allemaal omschrijft en uitlegt.
Als je dit zo uitgelegd ziet dan sta ik weer te popelen om aan de tuigage te beginnen want het lijkt dan allemaal kinderspel, maar o wee als je zelf aan de gang gaat...... dan krijg je steeds meer respect voor Piet hoe deze dit allemaal zo geweldig voor elkaar krijgt.
Hier heb ik alleen maar een hele diepe voor.



Volgens mij ben je al bijna zover....



Koos, dank je wel voor dit mooie compliment! Ik heb zojuist (voor het eerst) je eigen werk eens mogen bewonderen in de topic 'Batavia vragen en tips' en ik moet zeggen dat je een prachtig model neerzet van de Batavia, dus wat mij betreft krijg je ook een hele diepe . Bijna jammer dat je geen verslag maakt van je eigen model.... Misschien toch iets om te overwegen



Vandaag de toppenanten, de draaireep en het rak voor de marsera/zeil gezet.

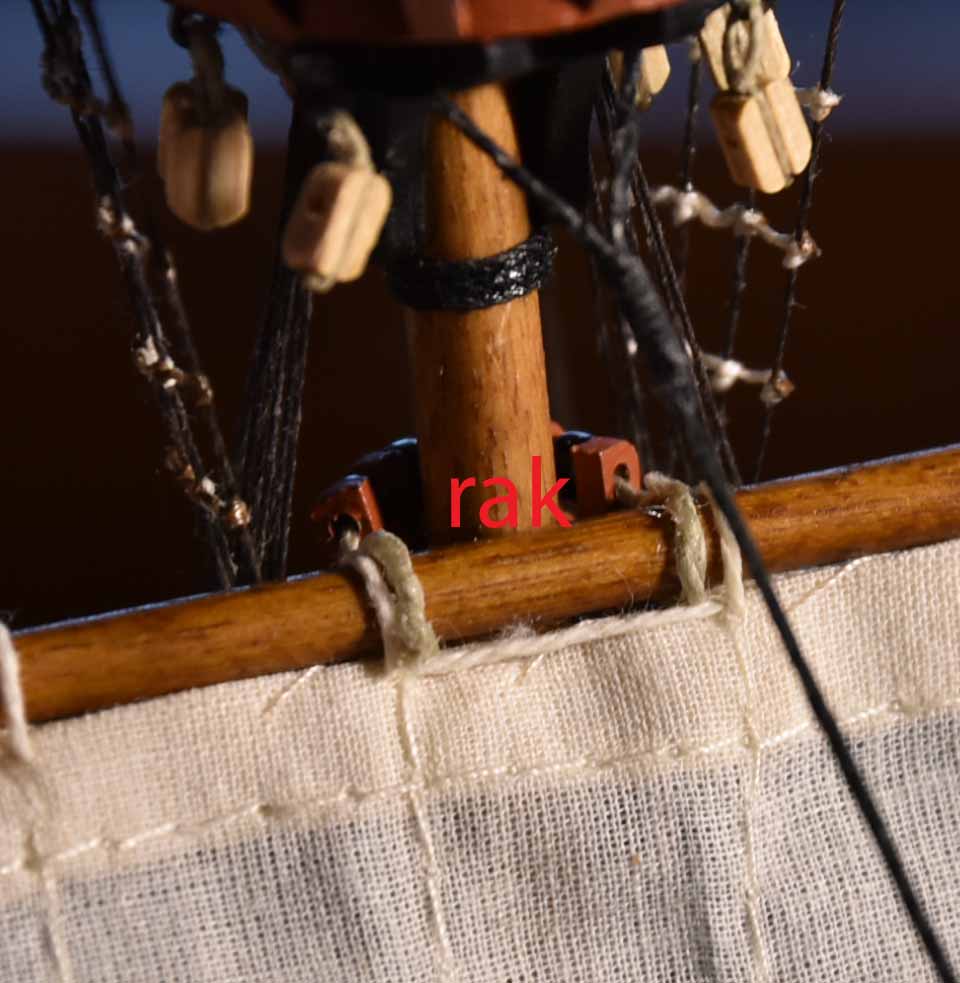

Begonnen met het 'rak' hetgeen op de zelfde manier is gemaakt als het rak voor de fok. (DeA. maakt hier het rak vast met een gewoon stukje touw, wat natuurlijk ook kan, maar dit heeft toch net iets meer en hoort er gewoon op, foto het rak vanaf de boeg gezien,

JPG_5176_2881_bewerkt-1 door pietsan geplaatst op 21 nov 2018 om 16:17

Vervolgens de draaireep gemaakt, hier hangt de ra aan, dus is na het rak de meest logische stap. De beide vallen van de draaireep worden middels een talie (voor het hijsen en vieren van de ra) aan dek gezet aan weerszijde van de Barkas. De talie heb ik gemaakt van 2 enkelschijfs-blokken van 4 mm en ook hier zijn de touwen aan de blokken bevestigd met een klein bindseltje, wat wel wat meer werk is, maar ziet er mijns inziens een stuk beter uit dan een simpel knoopje,

JPG_5174_2880_bewerkt-1 door pietsan geplaatst op 21 nov 2018 om 16:17

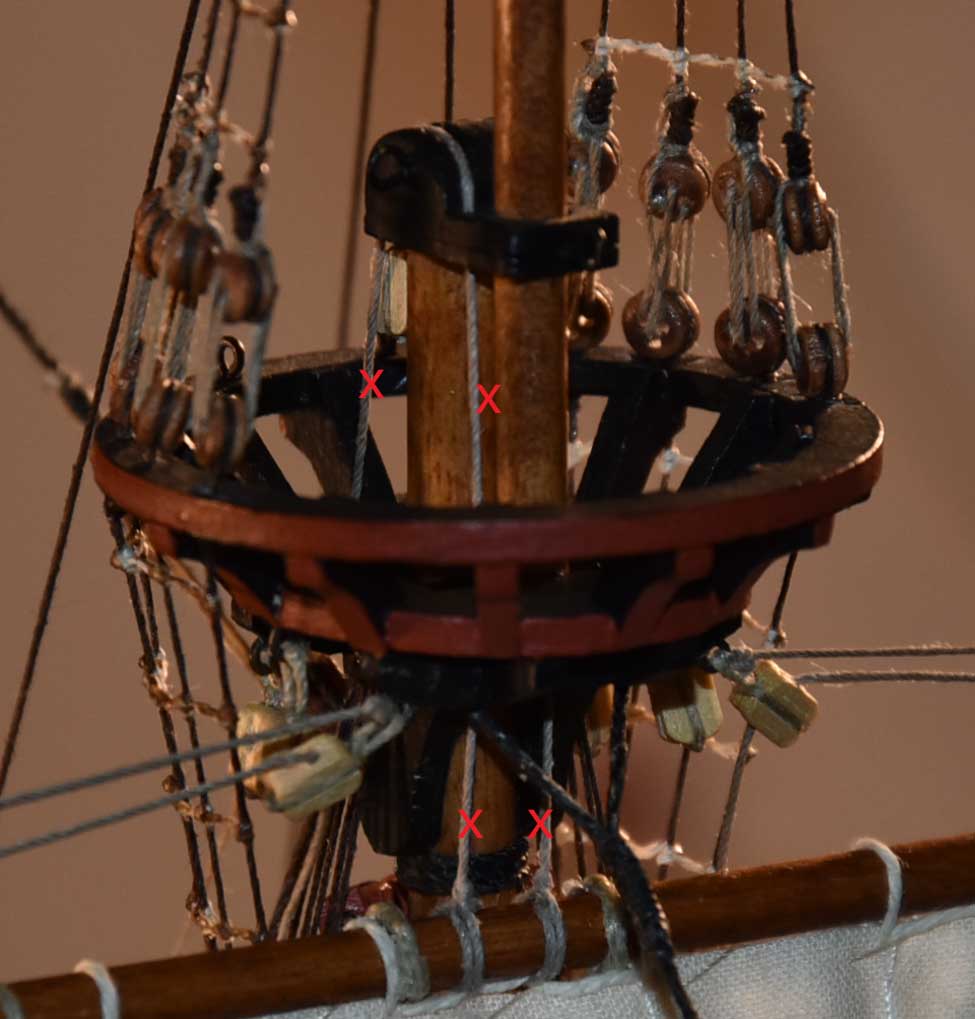

De vallen van de reep gaan door 2 gaten in de mars, naar boven om het ezelshoofd en vervolgens aan de voorkant weer naar beneden om aan de ra te worden bevestigd. Zie de plaatjes hier onder, waar de x de loop laat zien en y is het rak gezien vanaf de achterkant,

JPG_5177_2882_bewerkt-1kopie door pietsan geplaatst op 21 nov 2018 om 16:17

JPG_5183_2885_bewerkt-1 door pietsan geplaatst op 21 nov 2018 om 16:17

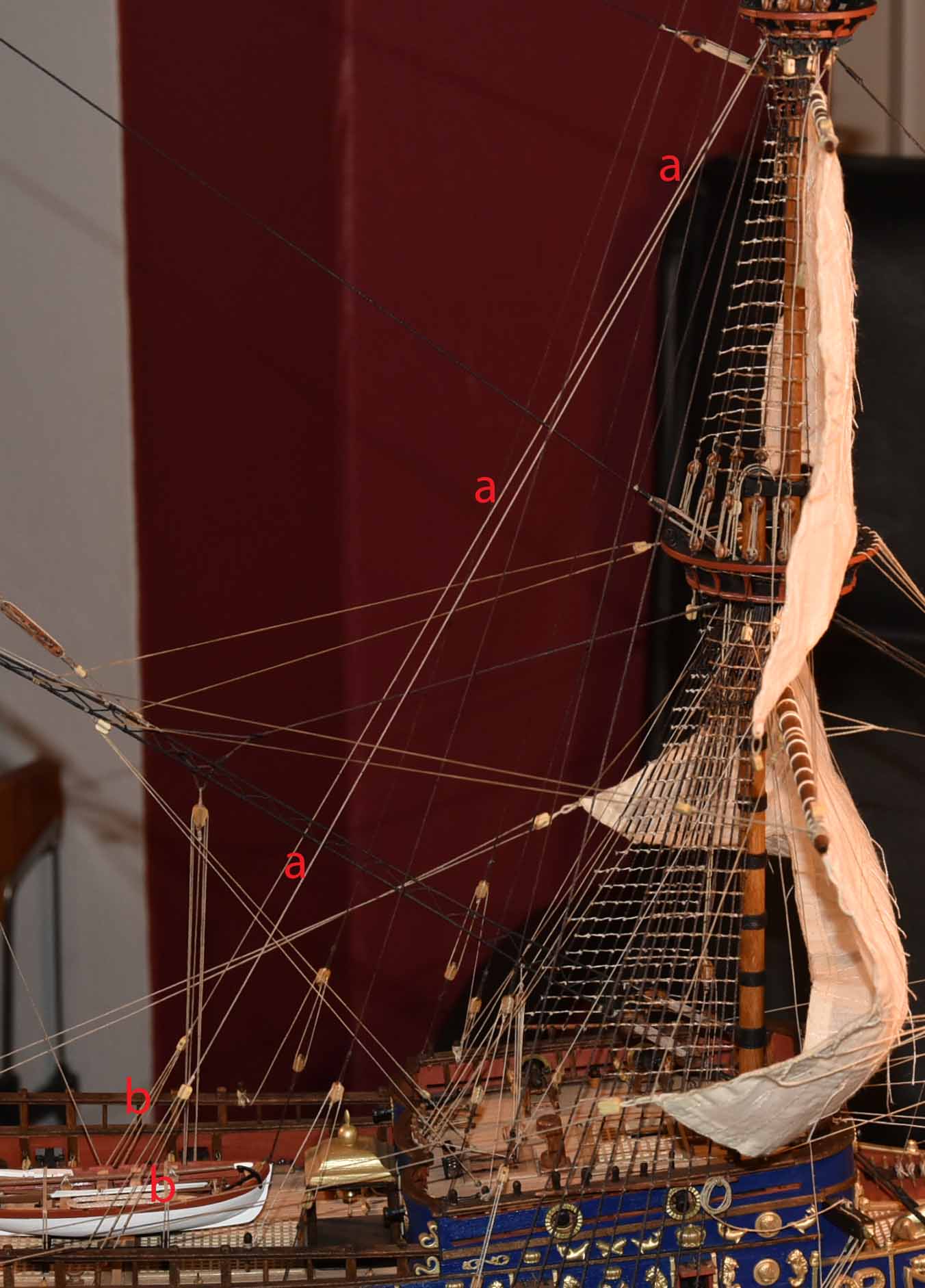

Aan dek zitten de vallen vast aan een ring en het halende part is belegd op een klamp, a is BB en b is SB,

JPG_5180_2883_bewerkt-1 door pietsan geplaatst op 21 nov 2018 om 16:17

hier onder de hele draaireep aan de achterkant van de fokkemast,

JPG_5185_2886_bewerkt-1 door pietsan geplaatst op 21 nov 2018 om 16:17

Tot slot de toppenanten die nagenoeg op de zelfde manier zijn aangebracht als de toppenanten van de Fok, (x is het verloop)

JPG_5182_2884_bewerkt-1 door pietsan geplaatst op 21 nov 2018 om 16:17

De toppenanten zijn nog niet belegd, dat komt later aan bod.



mooi gemaakt piet
