Topflite DC3

Discussie in 'Electro vliegtuigen' gestart door strutter, 16 mei 2018.

  1. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem

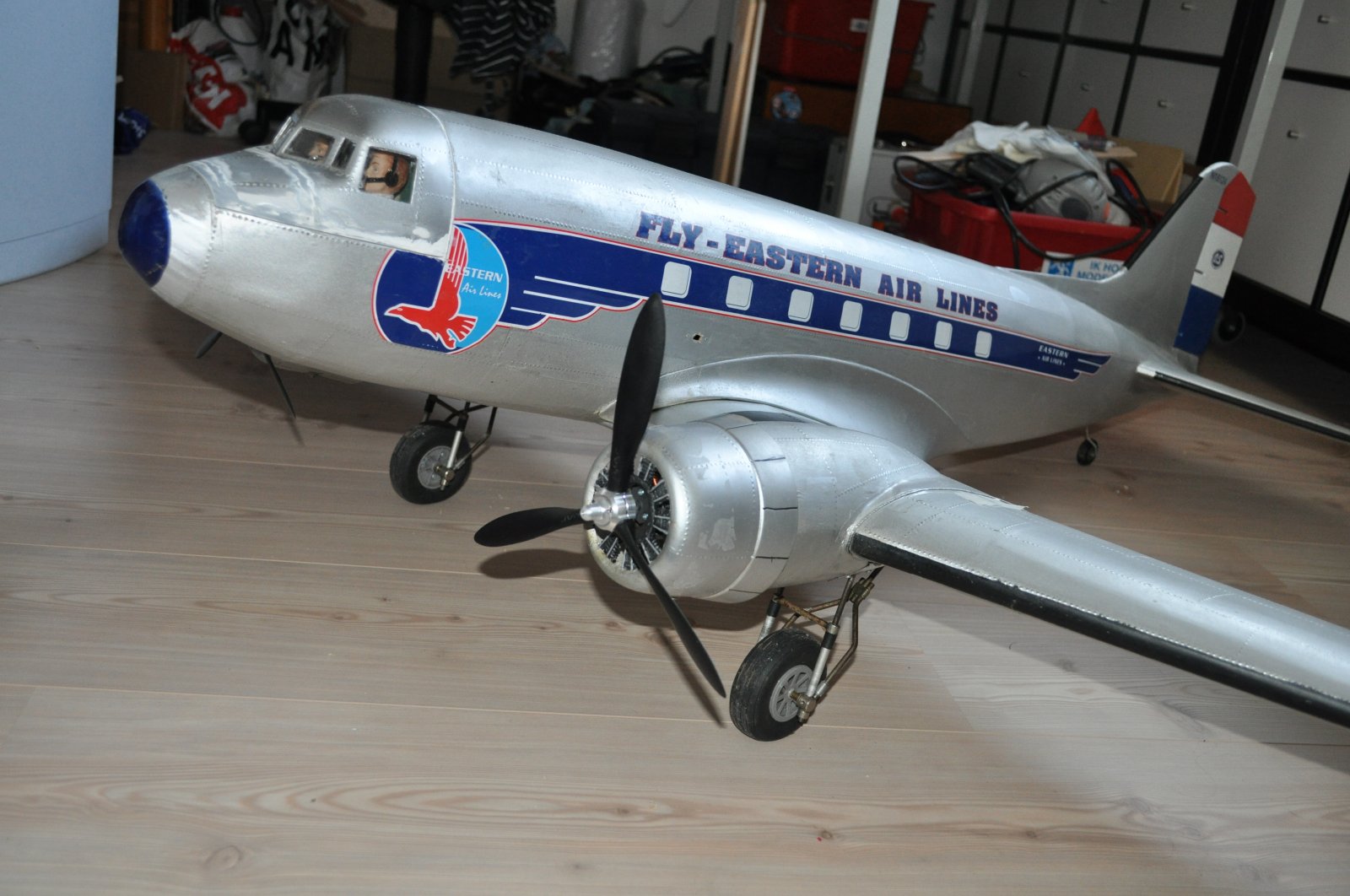

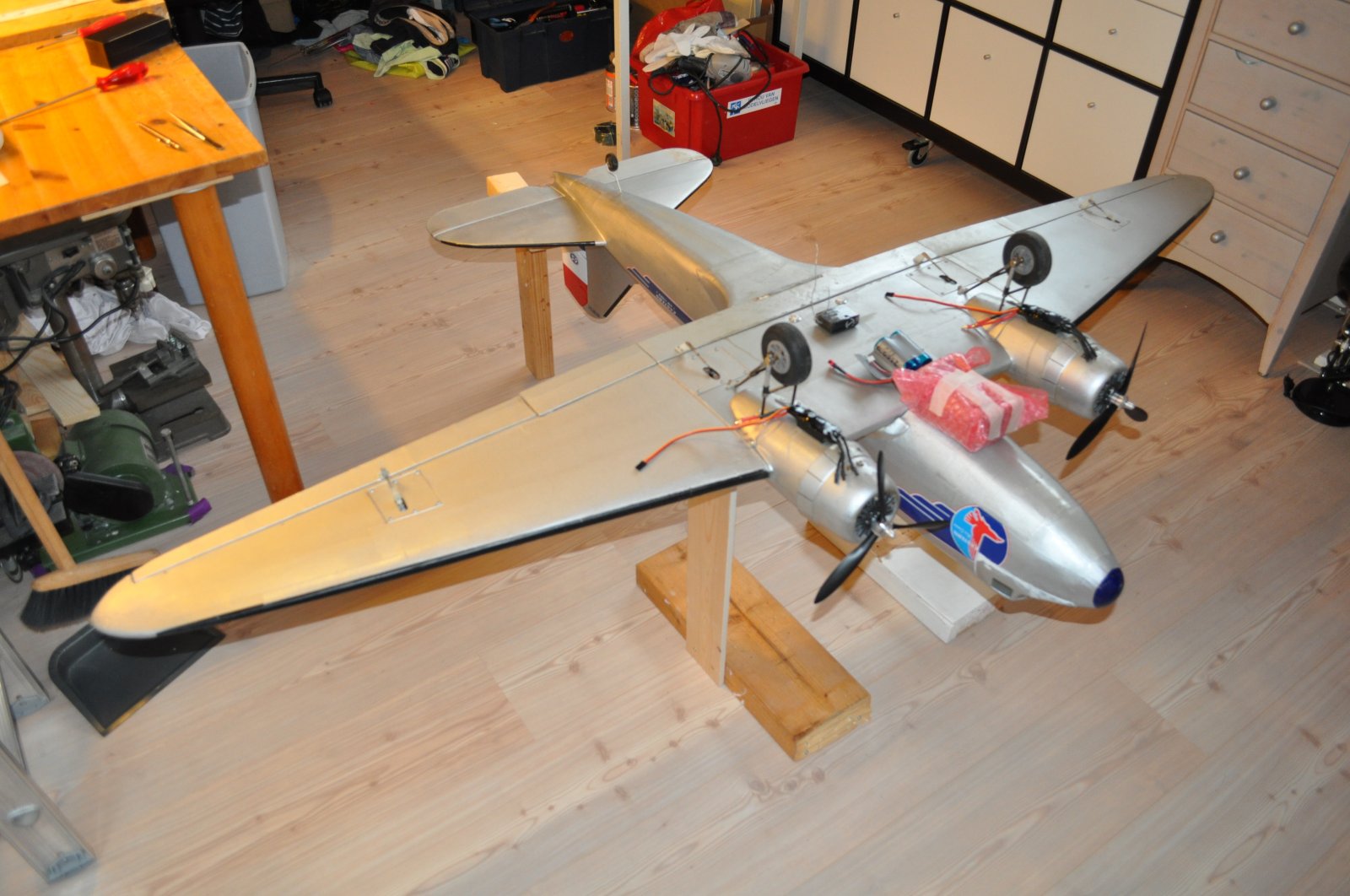

    Mijn Topflite DC3 wordt omgebouwd naar electro
    (de 2 OS FS 30 viertakters bleken helaas te zwak)
    Het accupack gaat straks via de cockpit naar binnen, deze moet nog afgewerkt worden


    Ik heb de volgende setup overgenomen welke ook voor de Topflite DC3 bedacht was:

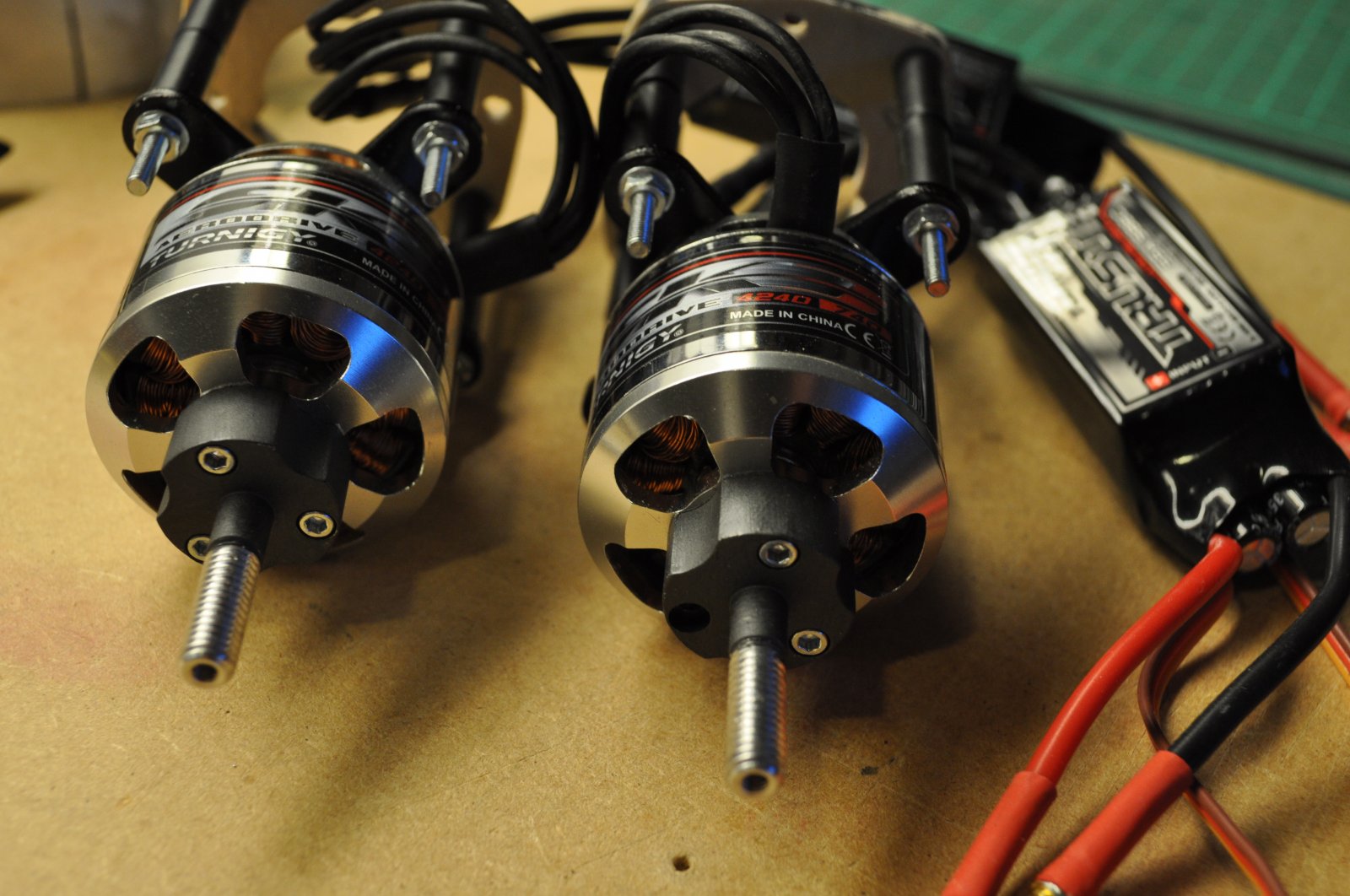

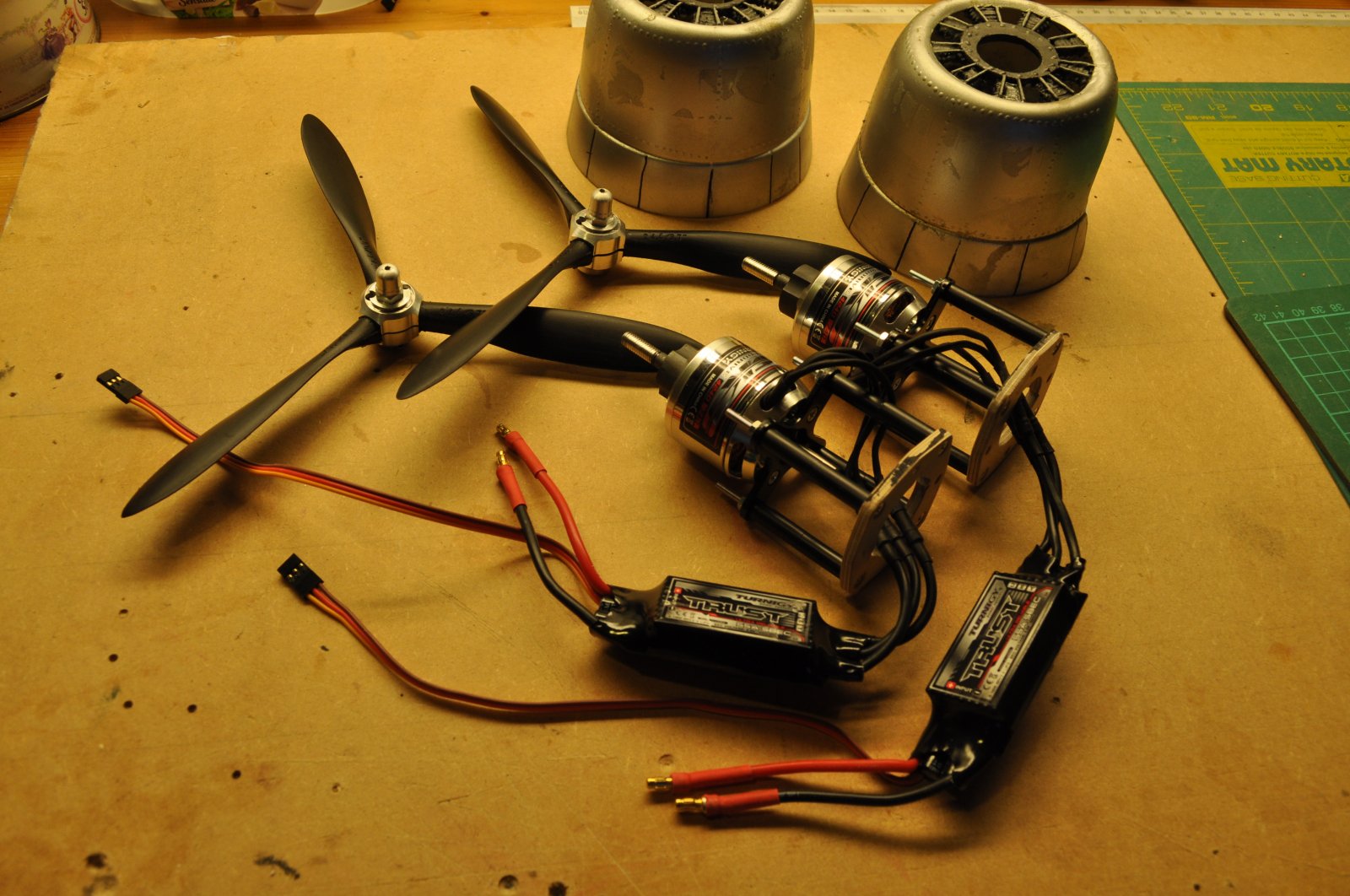

    2 motoren Turnigy SK3 4240 740

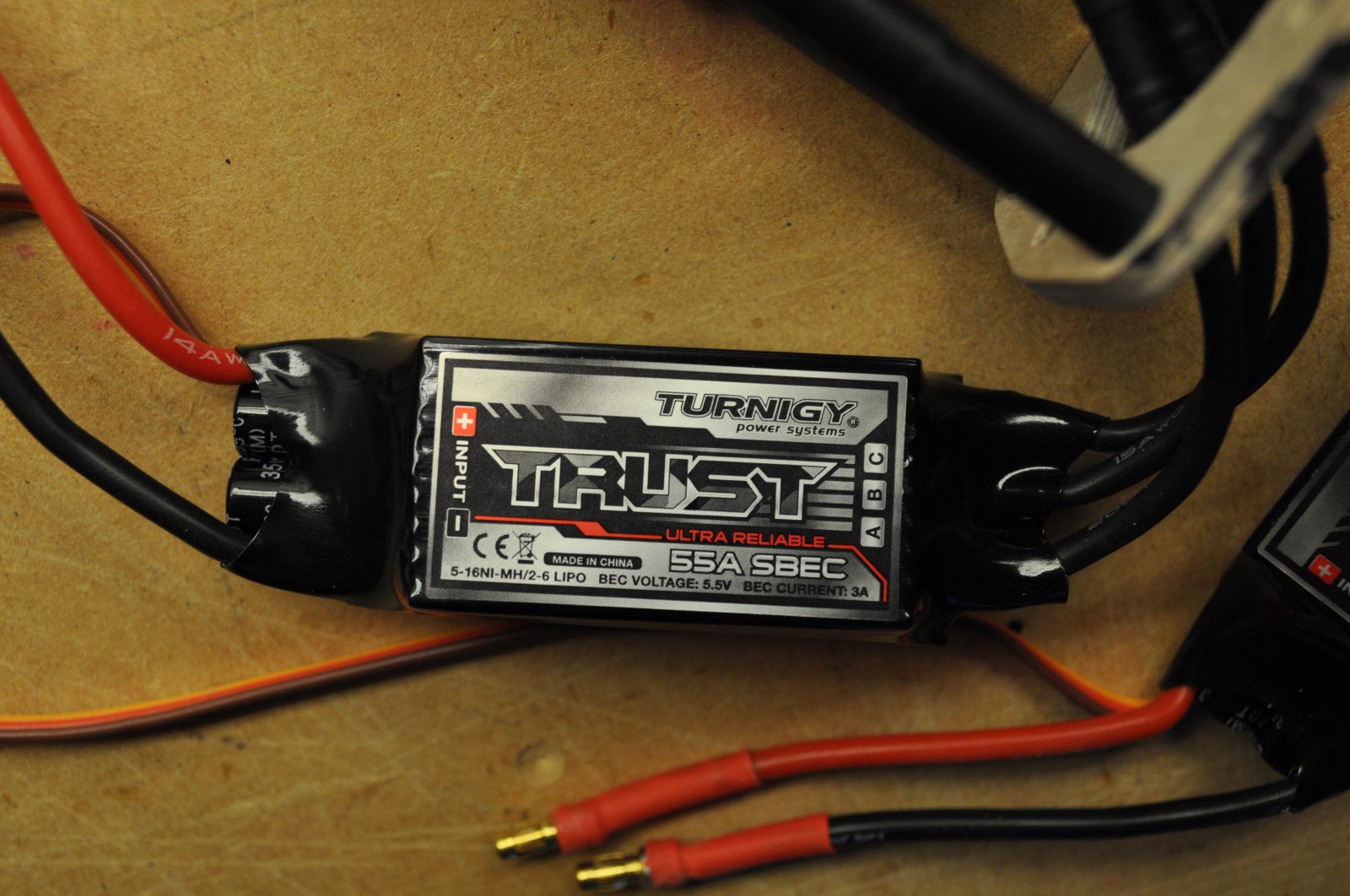

    2 regelaars Turnigy Trust 55A SBEC

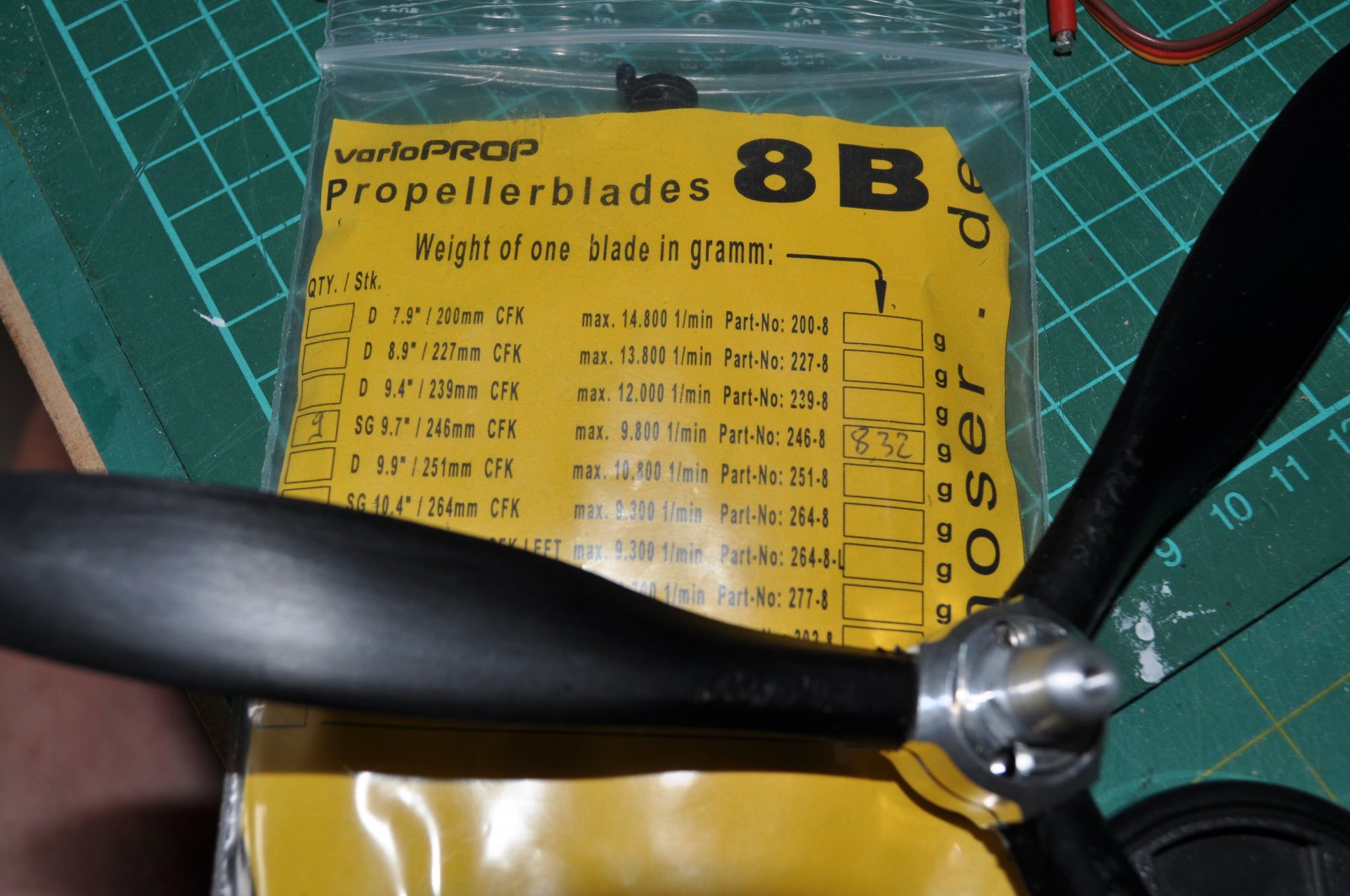

    2 verstelbare 3-blads props 9,7" Varioprop, verstelbaar van 3-10"


    Wellicht de afstand houders nog dikker uitvoeren


    Ik mis nog een boutje M2,5x10mm, iemand toevallig :rolleyes:?



    De kist gaat vliegklaar 4,8kg wegen

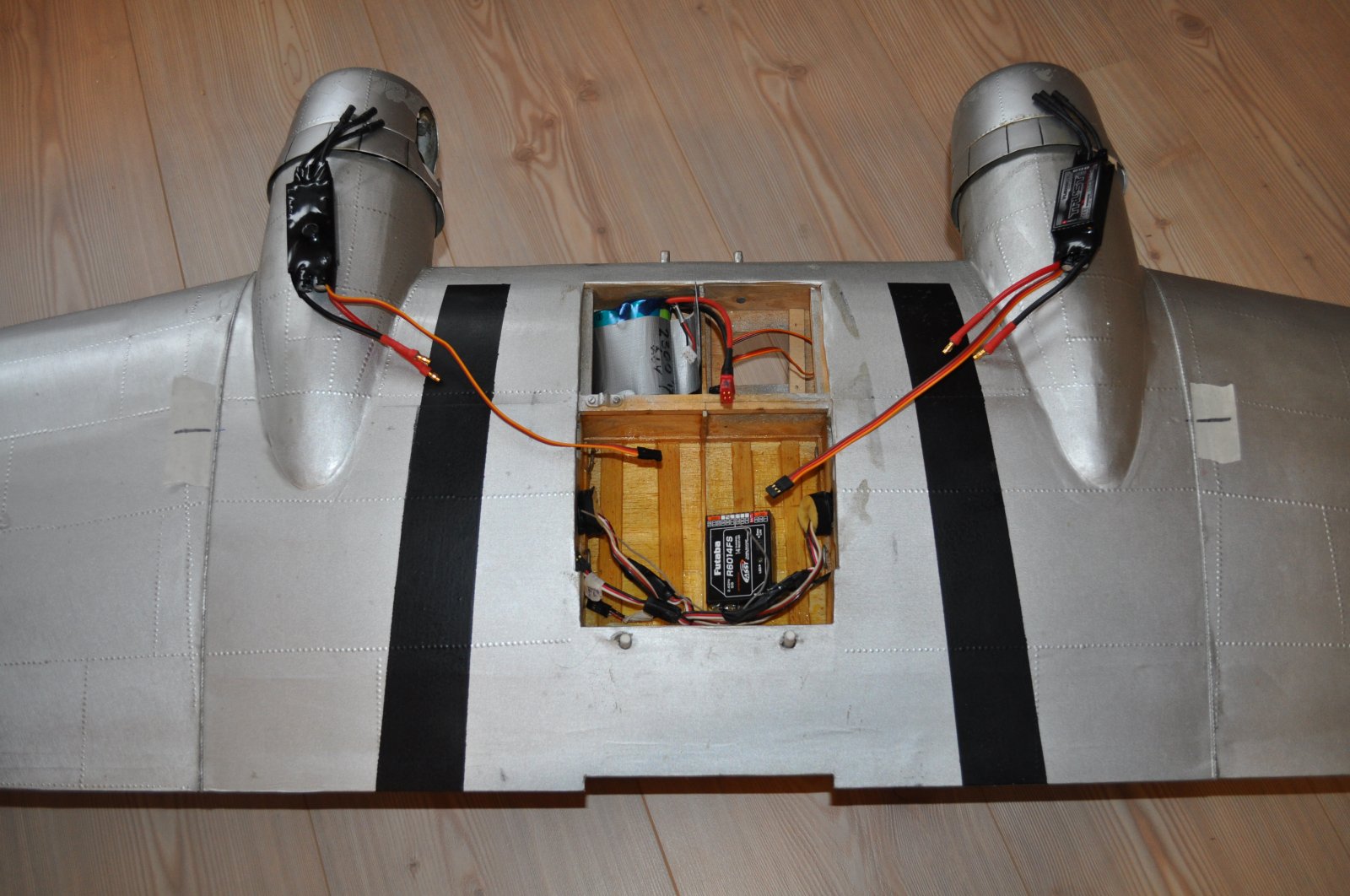

    Er zitten 6 servo's en 2 regelaars in dus ik wil voor een aparte ontvangeraccu gaan, een 2S LIFE 6,6V 2300 Mah
    Als nog aan te schaffen aandrijfaccu denk ik aan Lipo 4/5000 of 5/5000 (505 gram vs 620 gram, voor het juiste zwaartepunt is 620 gram gunstiger)


    Resten mij de volgende vragen:

    1. Kan iemand mij vertellen of de 4/5000 voldoende vermogen geeft voor deze kist en wat de geschatte vliegtijd daarmee is? Of moet ik de 5/5000 aanschaffen?
    2. Kan een Lipo regulator 6 (6V/5 amp) ook gebruikt worden met Life cellen? (Life 6,6V vs Lipo 7,2V)
    3. Dien ik met de aparte ontvangeraccu de regelaars te ontdoen van de rode + draad of is dat in deze opstelling niet nodig?
    4. Op welke spoed kan ik de props het beste instellen?
    5. Welke stekkers gebruiken jullie het liefst, XT60 of Deans?

    Een hoop vragen maar ik hoop dat jullie me op weg kunnen helpen deze gave kist weer airborne te krijgen :)

    Groeten, Ralf

    Laatst bewerkt: 16 mei 2018
    emkeizer en E.hof vinden dit leuk.
  2. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.429
    Locatie:
    Oordegem
    Hoi,

    1) een zeer beproefde setup voor sporttoestellen van ongeveer 2,2 kg is voor mij dezelfde SK3 4240 kv=740 met een 12x8 prop. Op 4S 4000 levert mij dit gemakkelijk 10 minuten vluchttijd op, mits een beetje throttlemanagement (dus gewoon sportvliegen, looping, rolletje, touch 'n go, rugvluchtje, vrille, ...). Met 5S ga je het boeltje opstoken als je de props niet kleiner maakt. Jouw toestel gaat dus 2,4 kg/motor wegen, quasi vergelijkbaar. Geen enkel probleem voor een schaalvlieggedrag.

    Die ramoser 3 blad zal quasi dezelfde belasting aan de motor geven als je de spoed op 8 zet. 10 zou ook nog gaan.

    Met een 4S osptelling ga je ongeveer uitkomen op grofweg 200-220W / kg. Voor schaalvliegen perfect. Met 5S zou je ook kunnen werken maar dan zou ik de spoed op 6 zetten

    Met twee keer een 4S5000 ga je probleemloos 10 minuten halen. Natuurlijk bij de eerste vluchten landen na 5-6 minuten, kijken hoeveel je kunt bijladen en van daaruit je timer instellen (altijd minstens 20% overlaten in de batterij)

    2) Life ipv lipo: ja (je bedoelt toch een bec he?)
    3) ja, het zijn geen opto regelaars dus ze hebben intern zelf een bec. 3 parallelle voedingen is vragen om problemen. Rode draad uit de servo fiche lichten, krimpgein errond en afschermen.
    4) zie boven
    5) XT60. Deans is niet slecht maar kan soms gruwelijk hard klemmen.

    Mijn Hangar 9 twin otter vliegt op twee keer een hacker A30 (beetje vergelijkbaar qua kv getal) met 12x8 props op 2 keer een 4S 4500. Kist weegt ongeveer 5 kg. Vliegt probleemloos schaal hiermee. Op halve gas kan je perfect rondvliegen en eens een power scheervlucht over het terrein is gewoon heerlijk maar niet over the top.

    strutter vindt dit leuk.
  3. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.429
    Locatie:
    Oordegem
    O ja, test van alle motoren etc als de props ERAF zijn. Electro stopt niet, blijft maar doorhakken... Een onbelaste (zonder prop) elektro brushless motor kan geen kwaad.

  4. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem
    Hallo Dries,

    Super dank voor je uitgebreide antwoord!
    ZEER waardevolle informatie voor mij
    Als vlieggewicht heb ik 4,8 kg aangenomen, ervan uitgaande dat ik met 1 accupakket toe kon.
    Hoe naïef kun je zijn…
    Met 2 packs wordt het vlieggewicht dan ca. 5,2-5,3 kg
    Ik ga ervan uit dat de 4S dan nog steeds toereikend is.
    Ieder pakket wordt aangesloten op zijn eigen regelaar neem ik aan

    Ik wil de pakketten in Waalwijk gaan bestellen vanwege de prima service.
    Daar is de keus uit 4S 4000 of 4S 5000, voor de 5000 is dit totaal 170 gram meer gewicht.
    Lijkt me prettig niet te hoeven zweten voor een extra rondje vliegen dus ga ik denk ik toch voor de 5000

    BEC, heet dat ook zo voor dit? Ik bedoel eigenlijk een spanningsregelaar (accuweiche) om het voltage van de ontvangeraccu terug te brengen naar 6V

    Ik ga ermee aan de slag en hou jullie op de hoogte
    De investering is er een voor de toekomst zal ik maar denken
    Dries waanzinnig bedankt voor je reactie!

    Groeten, Ralf

  5. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.429
    Locatie:
    Oordegem
    Waar zou je de lipo's inbouwen? In de motorgondels? Zou dat lukken qua zwaartepunt?

    Hou de afstand tussen de regelaars en de lipo's beperkt.

    Bec, battery elimination circuit is idd accuweiche
    Welke span heeft de dc-3?
    M'n Islander van 2,15 met 7 kg vloog uitstekend op 4s setup.

  6. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem
    Lipo,s moeten in de romp, afstand tot regelaar is dan ca. 60cm
    Nu met 2 packs kan ik kijken of ze voorop de vleugel in de romp kunnen, scheelt lengte draad
    Ik zou ook nog de draden van de motor kunnen verlengen ipv de accu draden..wat is beter?
    Span is 2,1 m, met 5,5 kg vliegen ze ook nog goed heb ik eens gelezen

    Wat zou de vliegtijd zijn met 4S 4000 ?

    Groeten, Ralf

  7. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    28.621
    Locatie:
    Tussen Tiel, Nijmegen, Maas & Waal
    Stroom is evenredig met spanning², dus stroom wil toenemen met factor (5/4)² = 1.5. Meestal moet je dan minder proppen om stroom toch binnen de perken te houden
    Geen idee. Echter, stroom is evenredig met pitch¹. Daarmee kun je rekenen aan de hand van bekende pitch&stroom situatie.
    Vergeet niet elke keer stroom te meten/controleren bij elke nieuwe/gewijzigde setup.

    Connector tests, plus pictures
    www.elektromodellflug.de/hochstrom-st.-bu..html
    translate...www.elektromodellflug.de/hochstrom-st.-bu..html
    Older version of that page, contains some other connectors
    www.elektromodellflug.de/oldpage/hochstromst/hochstromstecker.htm
    translate...www.elektromodellflug.de/oldpage/hochstromst/hochstromstecker.htm

    Excellent site, do have a look at the controller-, motor-, charger-, power supply-, battery- etc. tests.

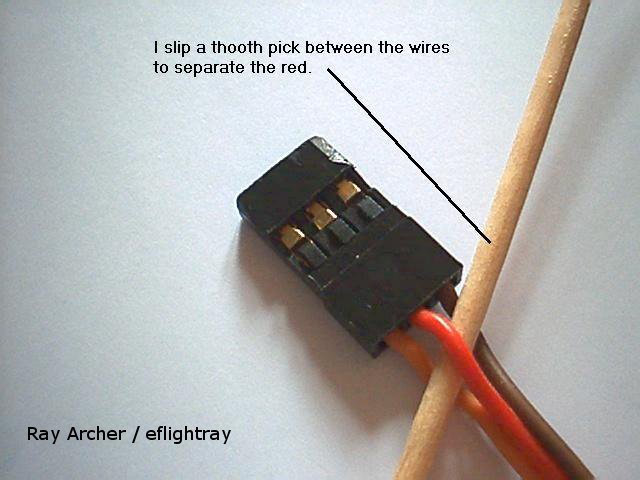

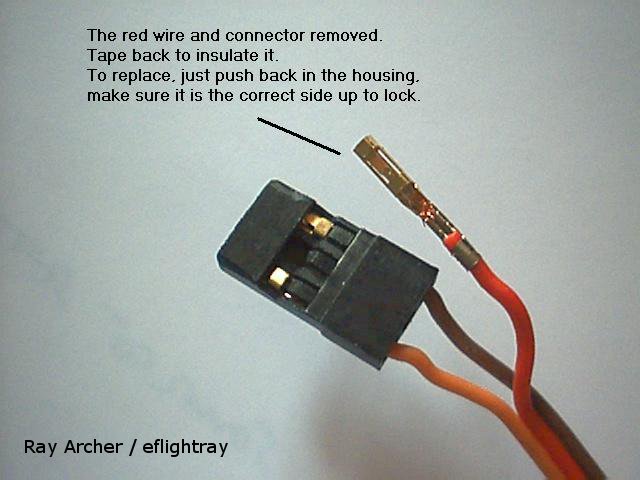

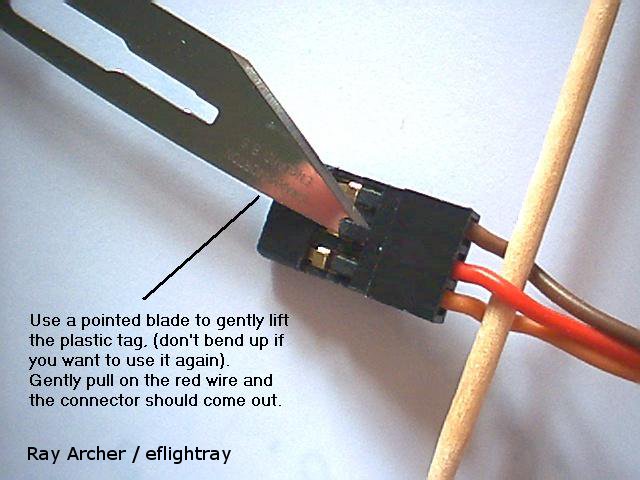

    Die moet je inderdaad verwijderen, anders proberen de BECs van de regelaars en de aparte ontvangeraccu alledrie de baas te spelen over systeemsspanning. Drie kapiteins op één schip, die rijden elkaar in de wielen :(

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt: 18 mei 2018
  8. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    28.621
    Locatie:
    Tussen Tiel, Nijmegen, Maas & Waal
    Hij is stevig ontworpen voor de klappen van branstofmotoren. Zie je mogelijkheden om het toestel achteraf nog te 'verlichten'? Elke gram minder is winst.

    Twee borstelmotoren op één borstel-regelaar is geen probleem, maar borstelloze motoren hebben elk hun eigen regelaar nodig.

    Vanuit het oogpunt van minder draadweerstand en dus lager spanningsverlies is dat altijd beter, zowel en accu- als motor-kant.

    Motordraden verlengen. Bij verlenging van de accudraden kan je regelaar het loodje leggen.

    Extend motor wires, and keep the battery wires short. Keep controller(s) close to battery.

    Too long battery wires can kill ESC: precautions, solutions & workarounds - RCG
    Contents
    • Solution I & II, rules of thumb
    • Problem
    • Capacitor type & polarity (orientation!)
    • How & where (not) to add extra capacitors
    • DIY capacitor pack pictures
    • Capacitor & pack suppliers
    • Expert/manufacturer opinions, they all say the same ... & their rules of thumb.
    • Explanation, water hammer/knock analogy, theory, references, measurements

    Laatst bewerkt: 18 mei 2018
    strutter vindt dit leuk.
  9. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem
    Ron dank je wel voor je input :thumbsup: , Dries had de meeste antwoorden ook al gegeven

    Ik bevind mij in de luxe positie dat ik nog een ongebouwde kit van de DC3 heb liggen, hierin ga ik alle wijzigingen doorvoeren welke ik door ervaring met deze DC3 nodig acht
    Ook komen daarin retracts welke deze niet heeft
    Deze DC3 verlichten betekend hier helaas teveel sloopwerk en dat ga ik niet doen, dat vind ik zonde omdat hij te mooi gemaakt is
    Feit is wel dat deze voor Electro te zwaar uitgevoerd is ja maar hij kan wel mooi dienst doen als test kist :beer:
    In de kit wordt straks uiteraard zoveel mogelijk gewicht bespaard

    Ik probeer de kabellengte zoveel mogelijk te beperken

    De lengte tussen accu en regelaars is nu gemeten en is 25cm. Dit lijkt me nog acceptabel
    Mocht ik de motordraden verlengen dan komen de regelaars in het midden van de vleugel en die heb ik weer liever niet te dicht in de buurt van de ontvanger die daar zit

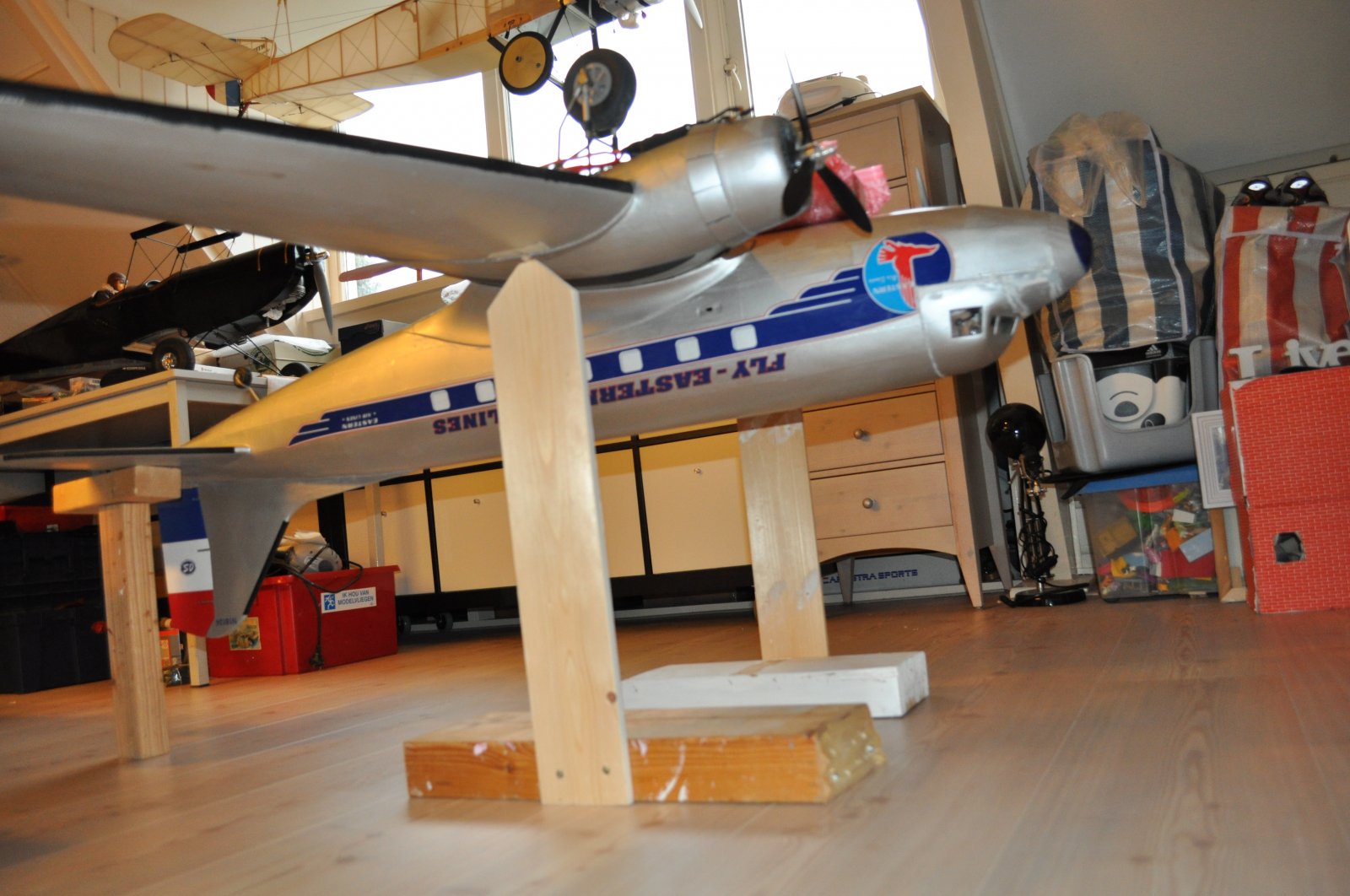

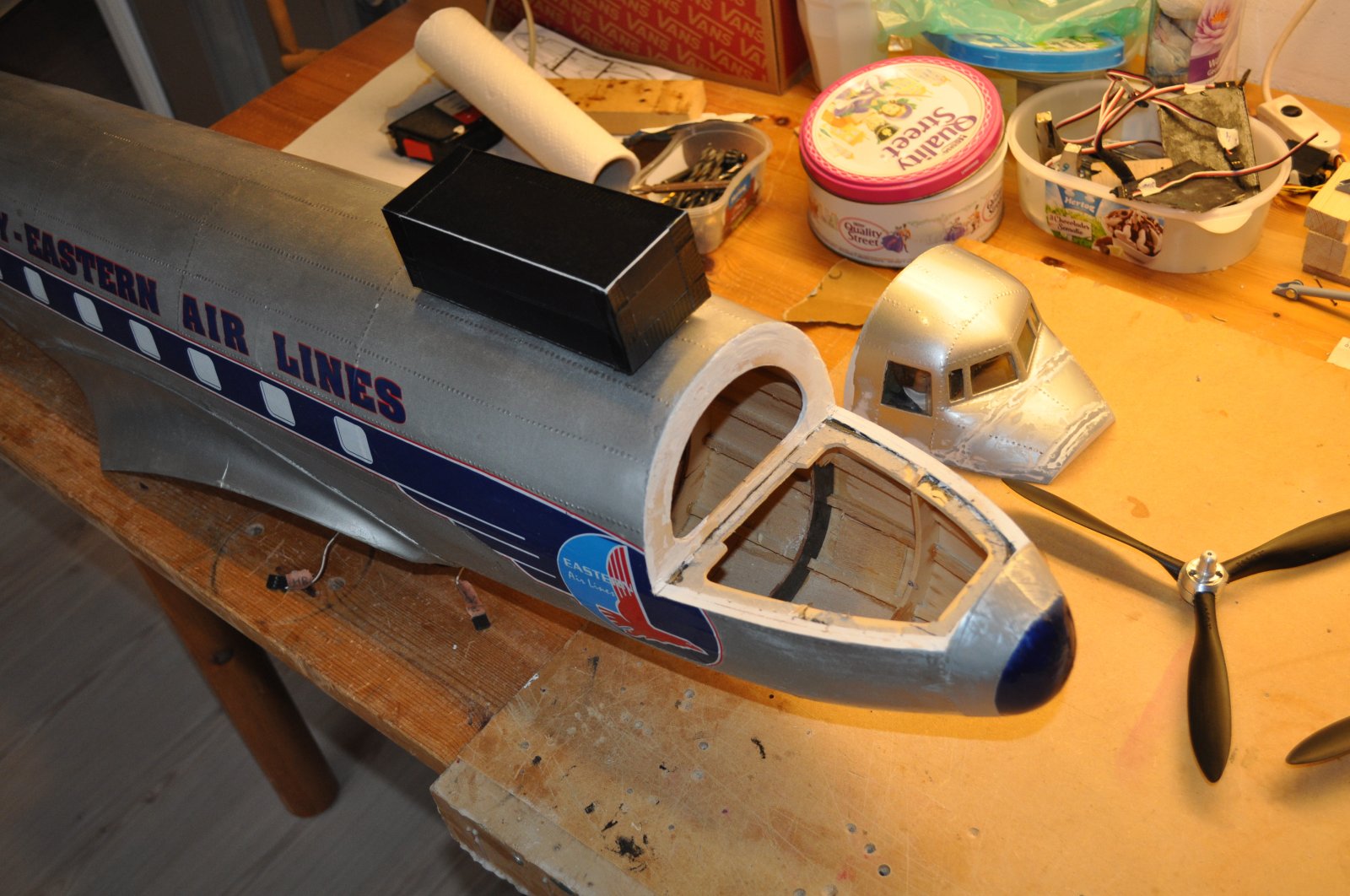

    De packs heb ik als dummy gewicht gemaakt om het zwaartepunt te bepalen
    Ze komen voor de vleugel te liggen



    (Balkjes onder het stabilo is even tijdelijk om doorslaan te voorkomen)


    De bovenzijde van de romp zal een luik moeten krijgen voor de 2 packs dus daar moet helaas de zaag in. Ik zie geen andere mogelijkheid


    Als het meezit komt vandaag een pakketje met de post en kunnen we weer verder

    Groeten, Ralf

  10. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    11.057
    Locatie:
    Woerden
    BEC is in dit geval een verkeerde benaming omdat je er geen ontvanger accu mee uitspaart. De juiste benaming is "Spanningsregelaar". ;);)
    Twee LiFePo cellen is inderdaad te veel voor de meeste servo's. Overigens kunnen veel moderne ontvangers daar wel tegen. Er is wel een probleem en dat is dat de ingangsspanning van die spanningsregelaar meestal iets van 2V of zelfs meer hoger moet zijn dan de uitgansspanning. Als je 6,6V ingang hebt en je wilt 6V uit hebben kan je problemen krijgen. De uitgansspanning kan onstabiel zijn wat vervelende gevolgen kan hebben.
    Het is verstandig om 5V voor de ontvanger en servo's te kiezen. Je hebt dan meer "over" voor de regelaar en de servo's vinden 5V ook veel fijner dan 6V.

    Vinze en strutter vinden dit leuk.
  11. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    28.621
    Locatie:
    Tussen Tiel, Nijmegen, Maas & Waal
    Geeft zo'n luik niet een aanzienlijke verzwakking, zeker op die plek?
    Cellen van pack anders arrangeren zodat pack via cockpit naar binnen kan?

  12. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem
    Bouwtechnisch gezien komt dat goed Ron ik zit nu met de aansluiting van het geheel

    1. Apart van elkaar werken de motoren met regelaars prima
    2. Samen werken ze ook goed (waarvan 1 met BEC zonder rode draad)

    3. Samen met een apart ontvanger pack (en beide ESC's zonder rode draad) werkt de boel niet, slechts 1 motor draait

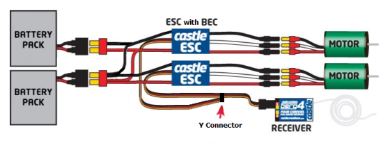

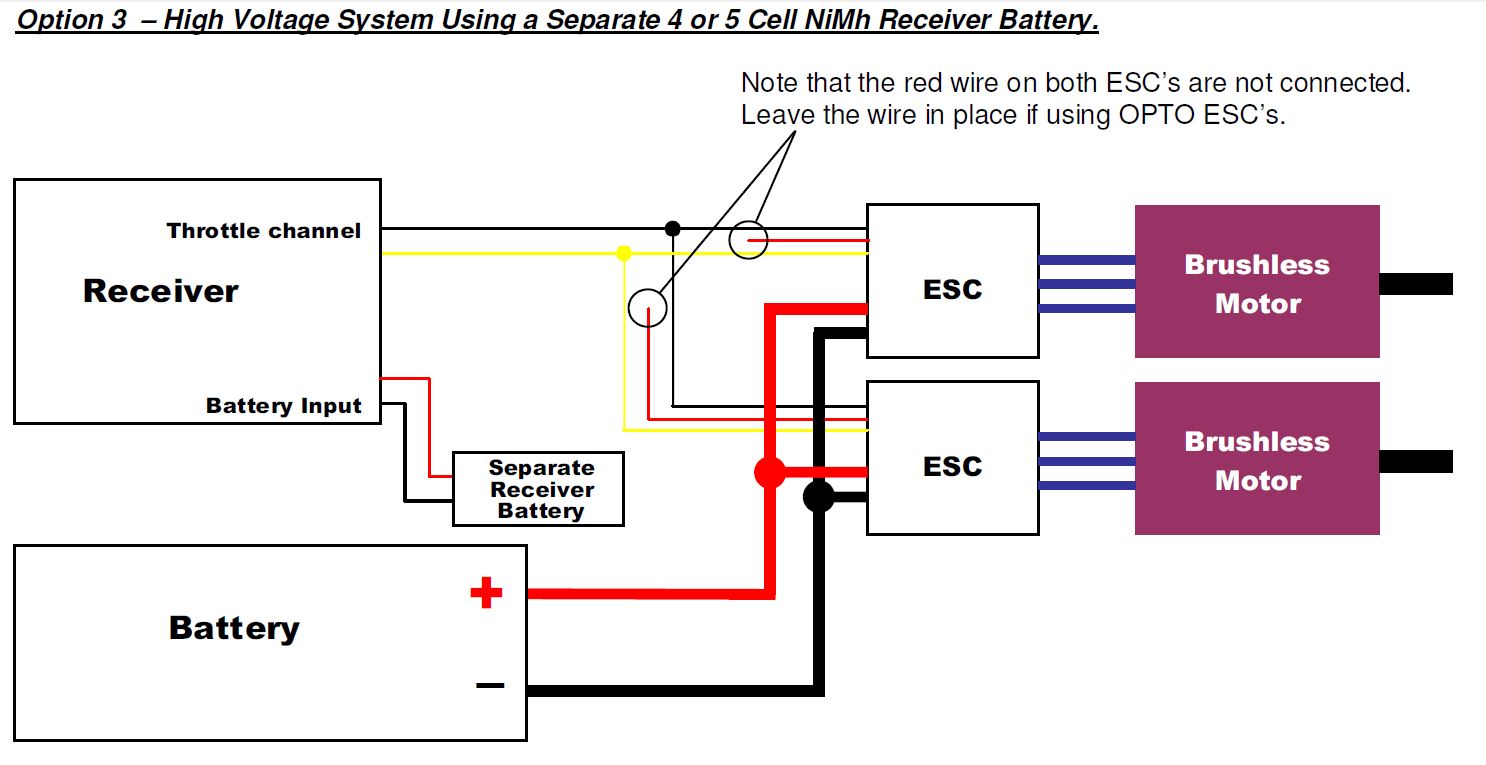

    Ik heb nu onderstaande lay out:


    Echter wel ieder pakket op een eigen ESC zoals hier aan de linkerzijde te zien


    Wat gaat er niet goed?

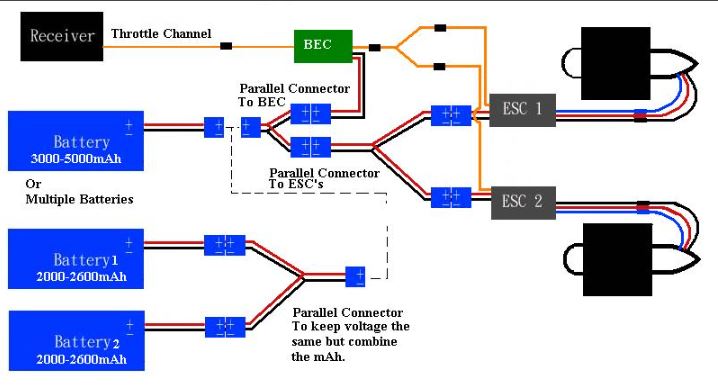

    Dien ik de 2 packs (en de 2 ESC's) parallel te koppelen op 1 stekker zoals op deze afbeelding?


    Hoor graag van jullie :)

    Groeten, Ralf

  13. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    11.057
    Locatie:
    Woerden
    Zoals je eerste tekening moet het gewoon goed werken. Ook als je elke regelaar een eigen accu geeft.
    Als het niet werkt dan is er waarschijnlijk iets mis met de aansluitingen. Controleer het Y snoertje eens goed. Zijn alle drie de draden doorverbonden? Rood met alle drie de "rode aansluitingen", zwart met zwart en wit met wit? Het kan ook rood, bruin en oranje zijn.
    De rode aansluitingen van de regelaars moet je los nemen zoals Ron al heeft aangegeven. Vergeet dat niet want twee BEC's van de regelaars parallel aan een accu gaat echt fout. De zwarte (bruine) en de witte (oranje) draden moeten wel doorverbonden zijn en blijven.
    De regelaars die je hebt zijn regelaars met een BEC en dus geen OPTO regelaars. Die ene die niet werkt is dat misschien per ongeluk toch wel een OPTO regelaar? Als dat zo is moet de rode draad wel doorverbonden blijven anders kan het niet werken.
    Zoals in je laatste tekening zou ik het zeker niet doen! Geen twee accu's parallel zetten. Dat kan op zich al problemen geven en je hebt een aantal extra connectors in het circuit zitten wat ongewenst is en de kans op contact problemen vergroot.

  14. Rick NL

    Rick NL

    Lid geworden:
    18 apr 2008
    Berichten:
    2.761
    Locatie:
    Gouda
    Aan alle elektronische opmerkingen heb ik weinig toe te voegen, alleen misschie dat je (mits je kanalen over hebt) de servo puls op 2 kanalen kan zetten, dan heb je weer 1 kabel, de V-
    kabel, minder.
    Ik heb voor je M2.5 boutjes de keuze uit 12 en 8 mm lengte in RVS A2 Torx of 10 mm lengte gegalvaniseerd met sleuf.
    Opsturen geen probleem.

  15. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem
    Rick dank, Waalwijk had M2,5x16 en deze heb ik ingekort
    Waanzinnige service weer alles de volgende dag thuis :thumbsup:
    Ernst dank, de Y snoer heb ik zorgvuldig gemaakt en beide ESC's zijn gelijk dus zonder opto
    Parallelle aansluiting had ik op YouTube gezien, zodoende mijn vraag, dat doen ze ook met laden zag ik.

    1. Dien ik mijn pakketten ook parallel te laden of mag dit afzonderlijk?

    Ik heb de boel inmiddels wel werkend gekregen :banana:, de wegen van de elektronica zijn soms niet te begrijpen :rolleyes:
    eerst met een apart 4 cel Eneloop pakket en schakelaar, zelfde euvel, 1 motor werkt maar.
    Wisselen met stekkers om te kijken of de Y-lead werkelijk goed was (op een gegeven moment ga je overal aan twijfelen), dit ging voor beide motoren op dus die was OK
    Gasuitslagen beide kanten op 100% gezet, trim in de nulstand, je probeert van alles

    Op een gegeven moment de boel opgestart en de lipo's aangesloten voordat de ontvanger zijn voeding kreeg
    Verrek! de motoren doen het allebei! :banana:
    Daarna zelfde manier echter nu met UBEC en Life pack, grr.. slechts 1 motor werkt

    Na veel wisselen van stekkers etc. kwam ik erachter dat steeds dezelfde van de 2 ESC's de leiding neemt.
    De volgorde van het aansluiten van de 2 Lipo packs is dus cruciaal!

    Op deze manier werkt het met de Life ontvangeraccu ook goed

    Dus volgorde:
    Pack 1 aansluiten, pack 2 aansluiten en dan pas de ontvanger aanzetten.
    Ik vind het vreemd maar dit is de enige manier waarop het werkt

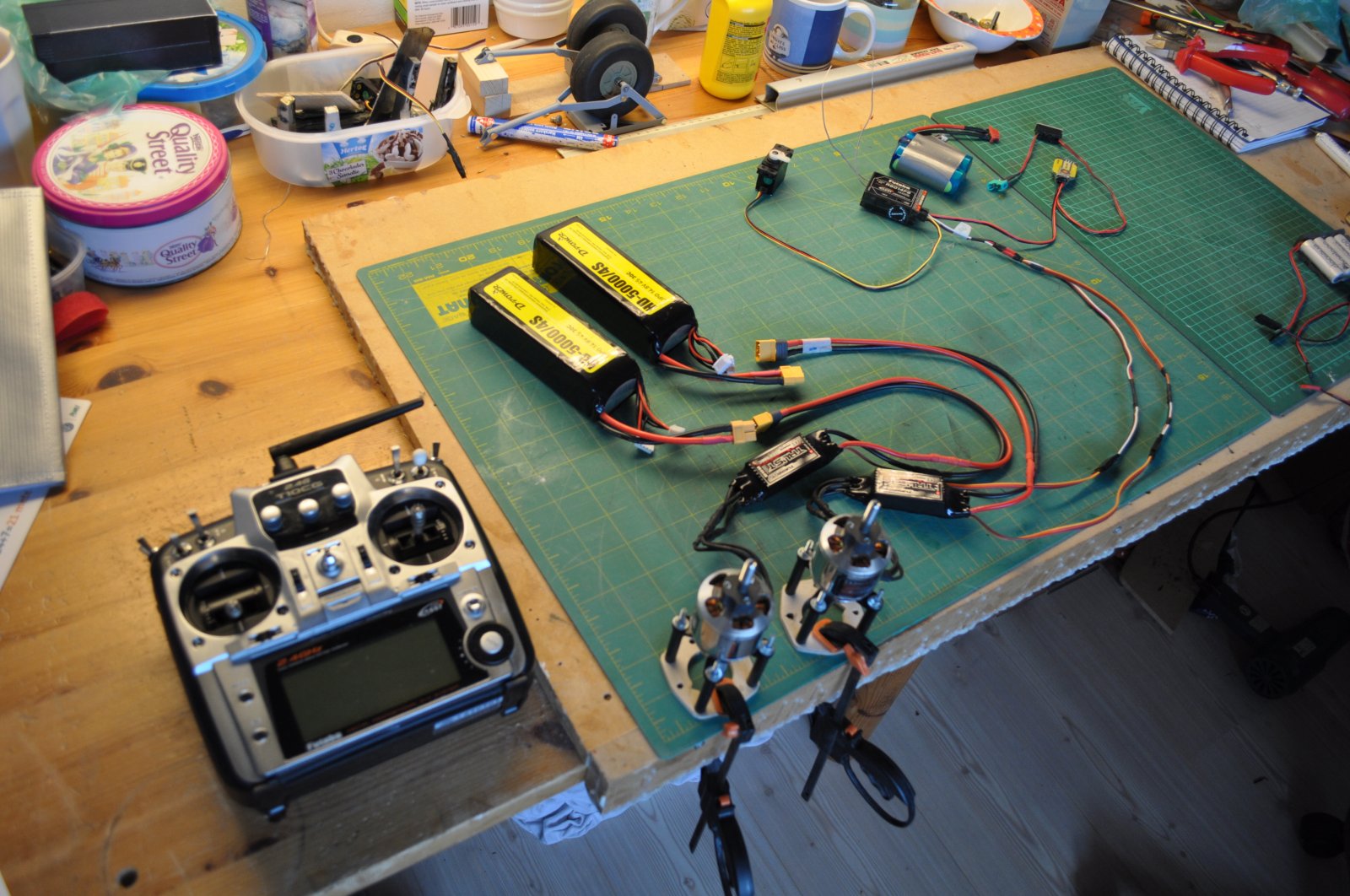

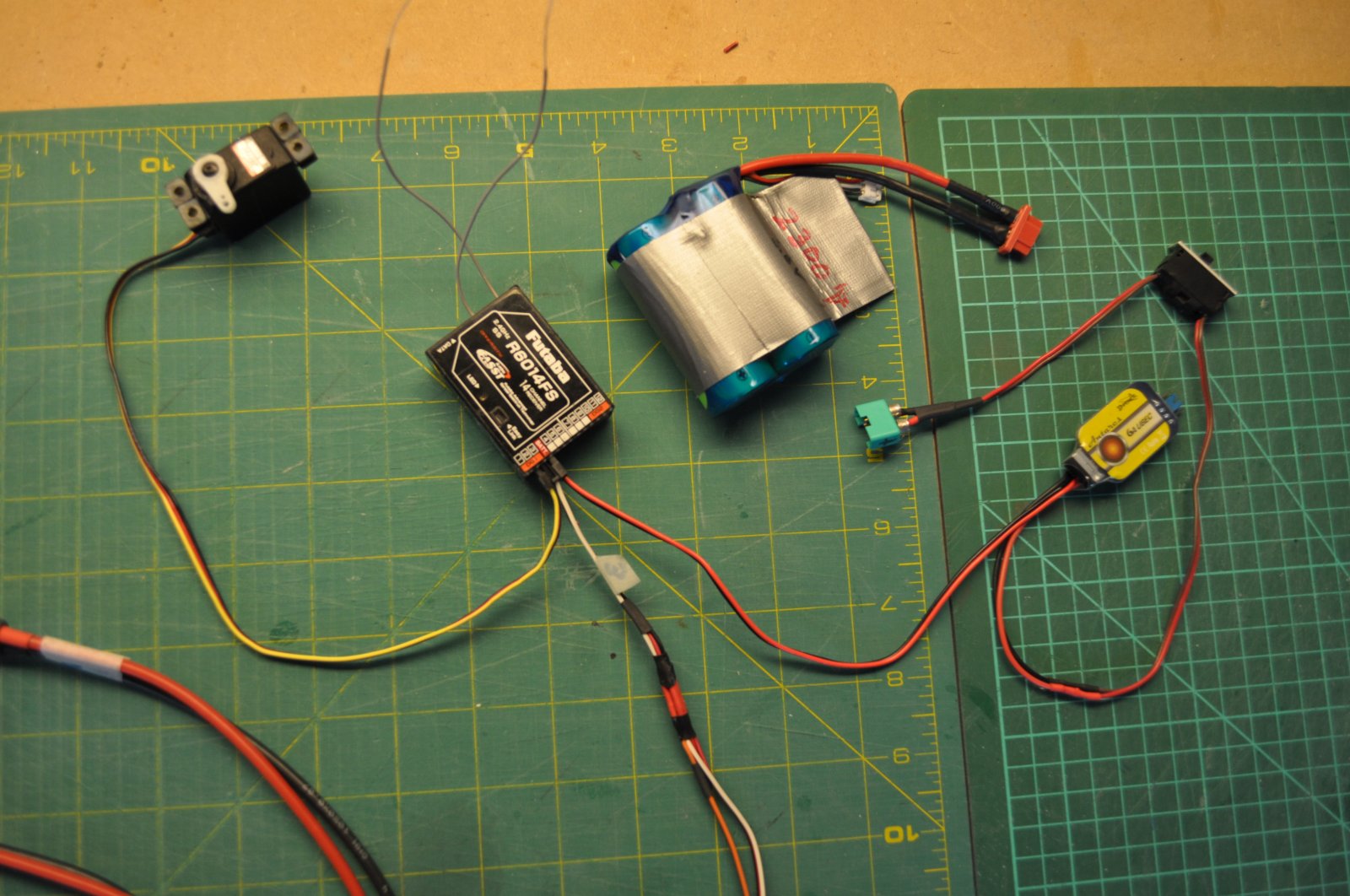

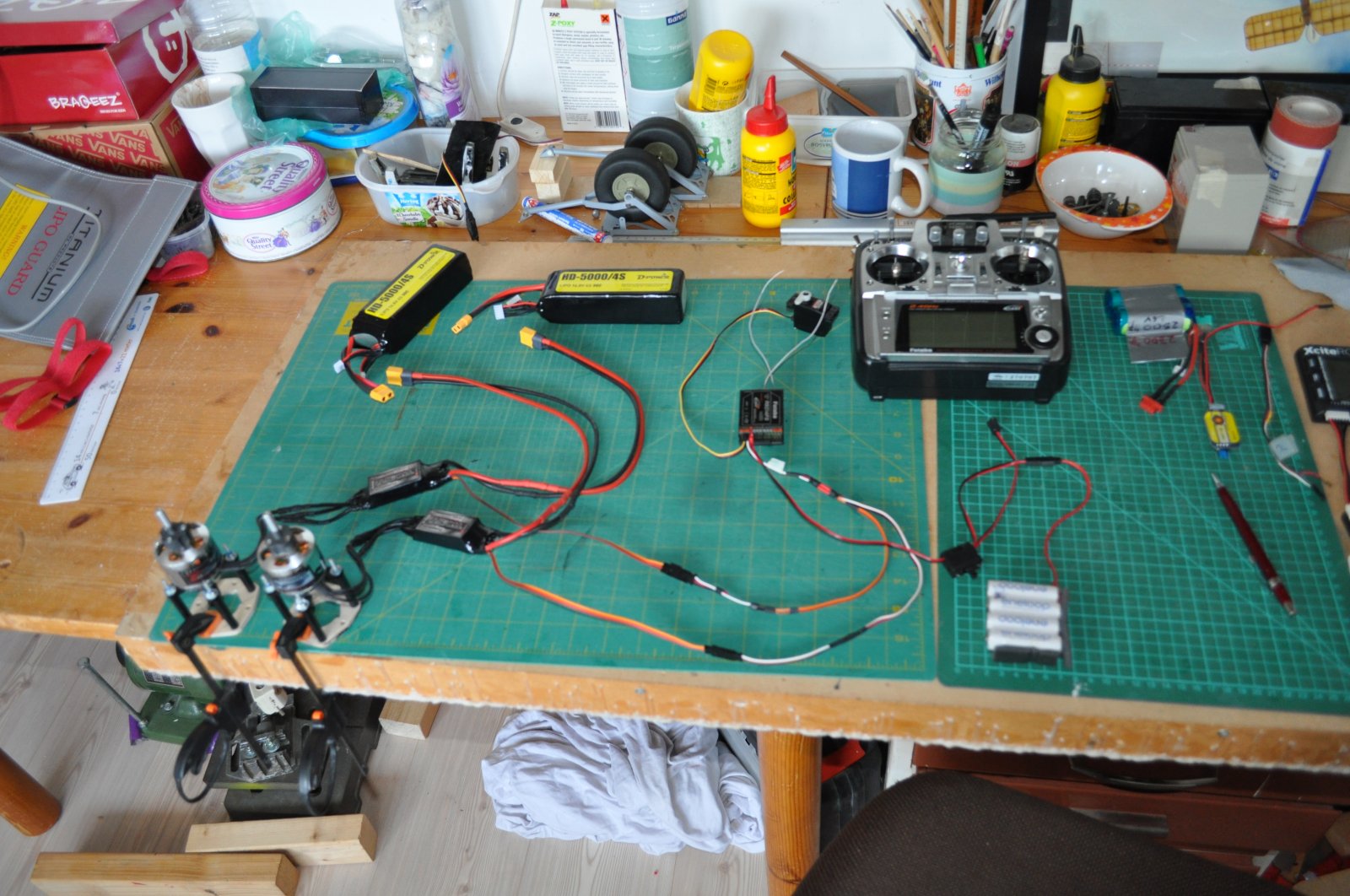

    De testopstelling:
    (flink wat stekkers gesoldeerd, die XT60 werkt trouwens echt heel prettig, dank Dries voor de tip)


    De Antares UBEC als spanningsregelaar ;)
    (er komt nog wat smeltlijm tussen de plus en min pool van de stekker)



    Volgende stap: deze testopstelling mee naar de club en de amp's meten met de propspoed
    En ondertussen de kist gereed maken

    Groeten, Ralf

  16. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem

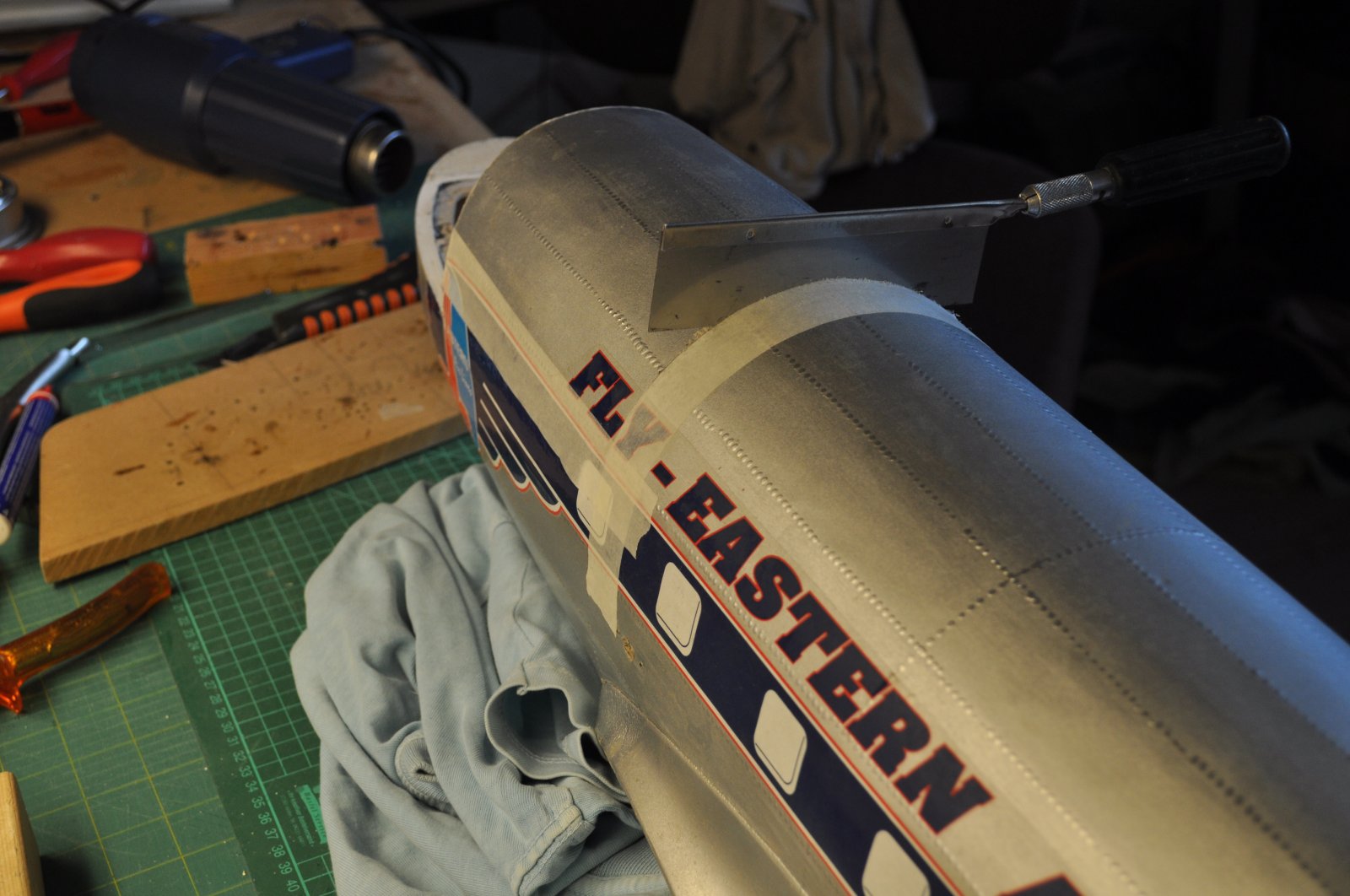

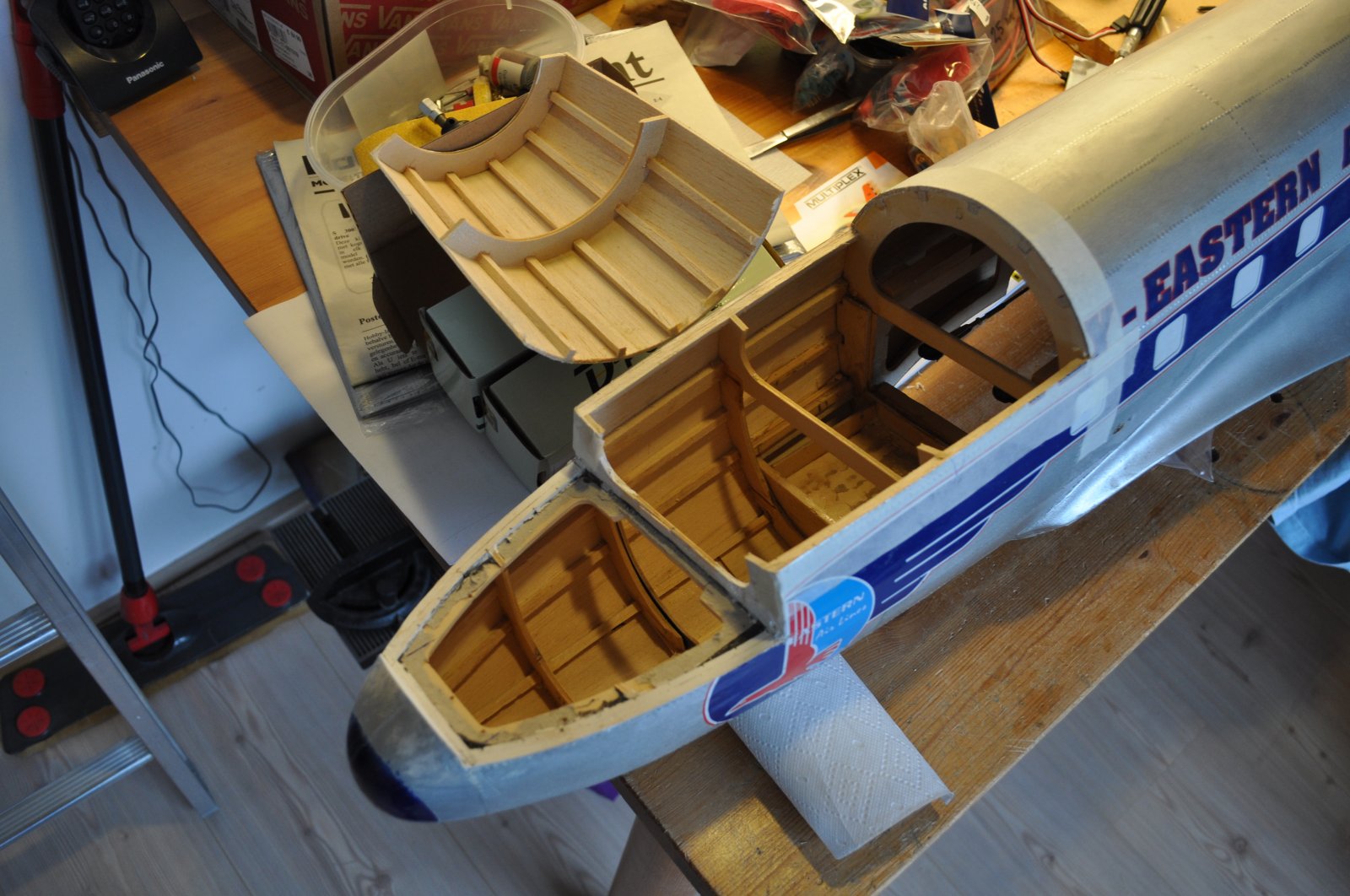

    Met een speld van binnenuit de positie van de stringers lokaliseren en dan tape erlangs
    Dan de zaag ook in de romp gezet, altijd spannend


    Keurig langs de stringer en spanten

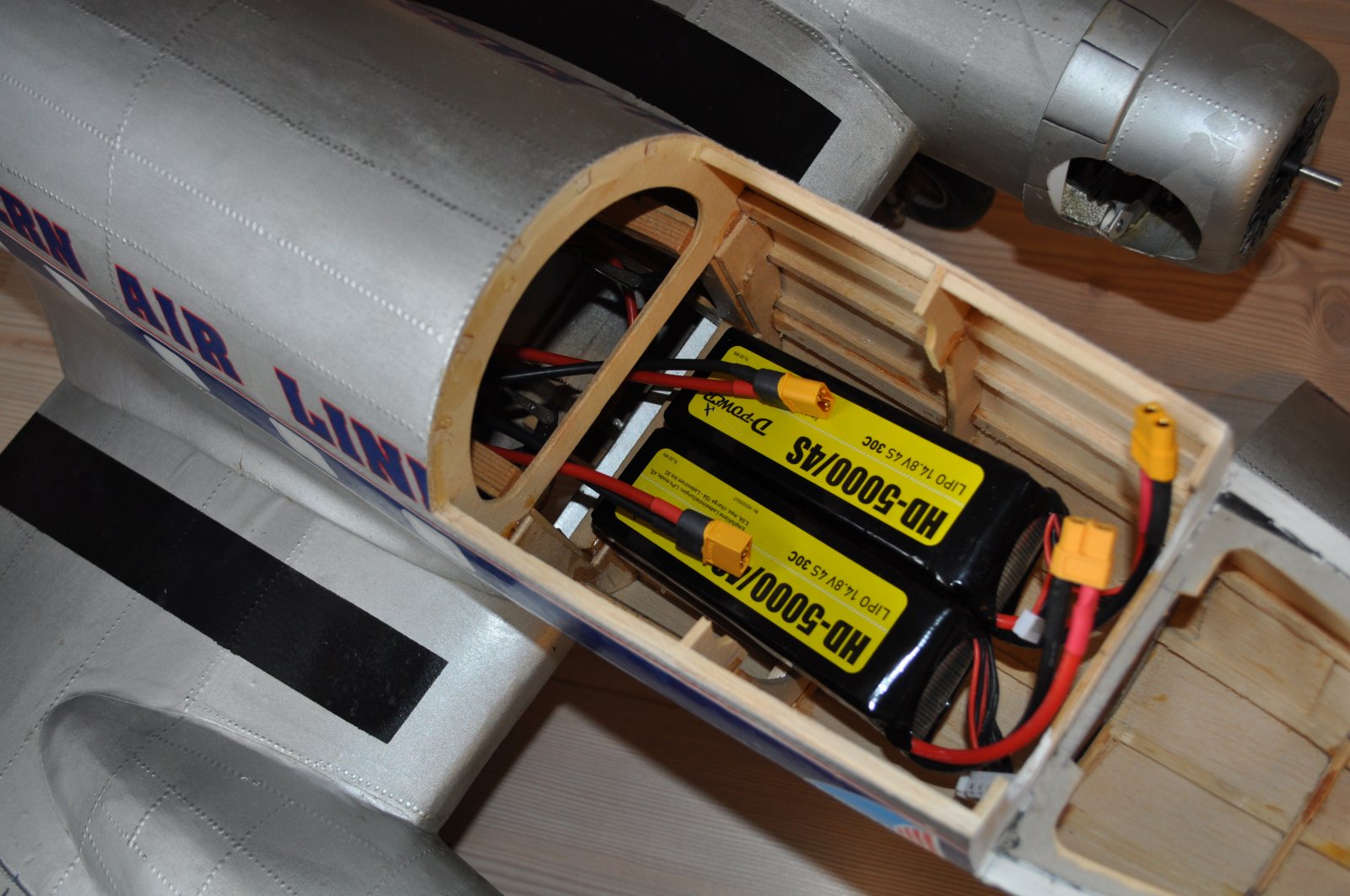

    nu maar een mooie accutray maken voor de 2 packs


    Groeten, Ralf

    H.B.Busking vindt dit leuk.
  17. Rick NL

    Rick NL

    Lid geworden:
    18 apr 2008
    Berichten:
    2.761
    Locatie:
    Gouda
    Fijn dat je de boutjes hebt!
    De lengte van de kabels tussen accu en regelaar zijn te lang. In dat geval heb je vlak bij de regelaar een set extra condensatoren nodig.
    Het is vooral de levensduur van de regelaars die erg te lijden heeft van de inductie spanningspieken die ontstaan door de lange leidingen.
    Beter is de regelaar vlak bij de accu en de motordraden (getwist of gevlochten) dan maar wat langer.
    Ron heeft daarvoor allerlei links paraat, mischien kan je die terug vinden, anders stuurt Ron ze nog wel een keer.

  18. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    28.621
    Locatie:
    Tussen Tiel, Nijmegen, Maas & Waal
    Vlak bij/op de regelaar, niet verdeeld over de lengte van de accukabel.
    Zie bericht #8.

    Anderzijds, horen er geen verstevigingsschotjes voor en achter tegen de hoofdligger?
    Shear/sheer webbing, met houtnerf nerf verticaal.

    Laatst bewerkt: 20 mei 2018
  19. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    28.621
    Locatie:
    Tussen Tiel, Nijmegen, Maas & Waal
    Als je twee pakketten moet gebruiken (liever niet zoals Ernst al schreef) dan beide pakketen als één geheel, groot superpakket, behandelen. Tijdens, laden, gebruiken en op de plank. En ook zelfde type/capaciteit/C-waarde/gebruikshistorie.

    Dat zou geen invloed mogen hebben.
    Probeer beide regelaars eens apart in te leren op stick, d.w.z. zonder dat de andere regelaar was aangesloten.

  20. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    3.625
    Locatie:
    Haarlem
    Inmiddels heb ik de motordraden verlengd en de regelaars naar het midden van de vleugel geplaatst
    De lengte van de kabels naar de ontvanger zijn nu ook een flink stuk korter geworden
    De draadlengte van accu tot regelaar is nu ca.12cm incl. stekkers
    Ook is motor 2 in een ander kanaal geplugd en gekoppeld met motor 1
    Geen verandering
    Beide regelaars apart ook geprobeerd, de 1 doet het wel de ander niet (?)
    -Geeft wel de aanvangspiepjes maar de motor draait niet-
    Misschien is de fabrieksinstelling van de regelaars anders

    Morgen op de club maar eens aan de kenners vragen :)

    Groeten, Ralf


Deel Deze Pagina
