Veron Cardinal de derde

Discussie in 'Vrije vlucht' gestart door jef, 21 apr 2018.

  1. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

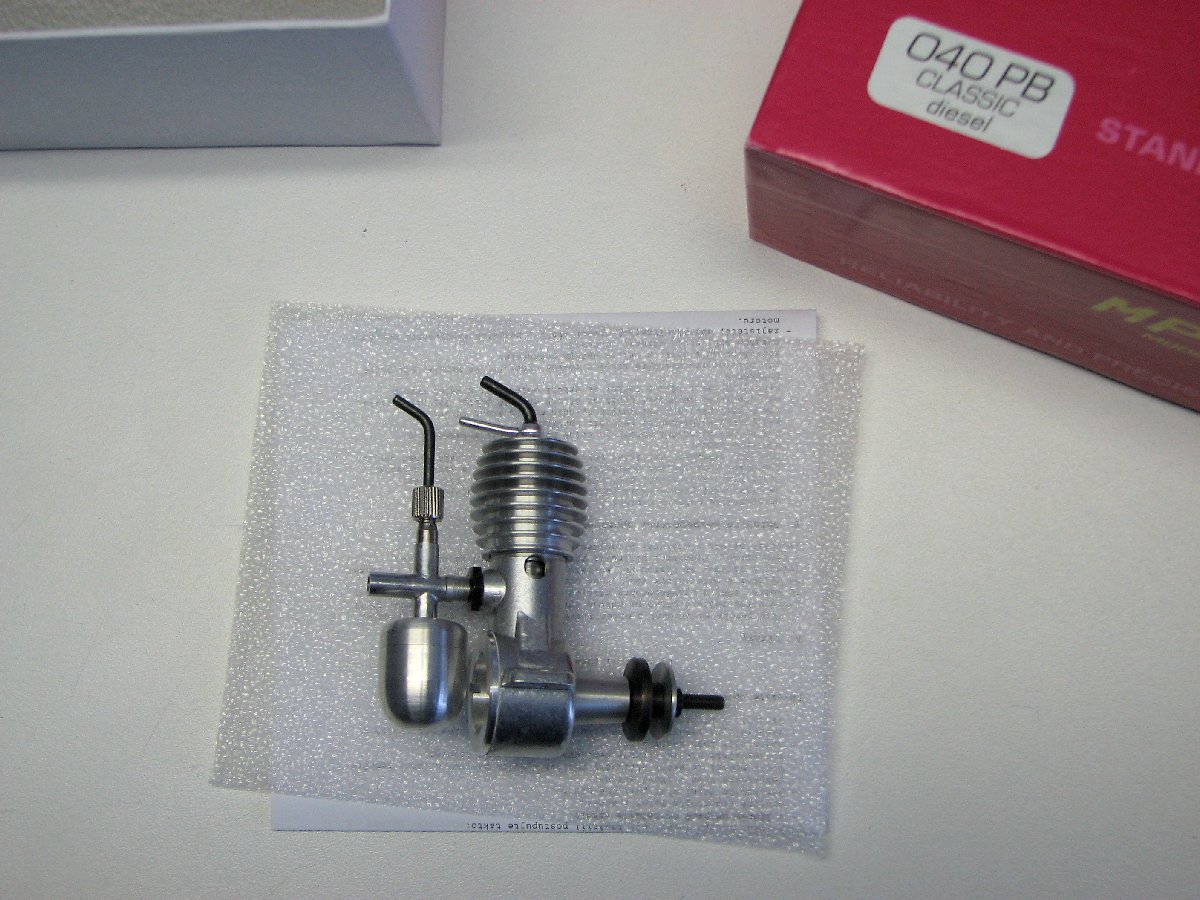

    Nog een Cardinal dus , deze wordt éénkanaals met drukknop zendertje en een dieseltje vooraan , onlangs via "Enke Bleriot" enkele kleine dieseltjes overgenomen waaronder 2 MP Jet 0,6 cc ,
    en een Cardinal leek mij er een geschikt modelletje voor , ook mede aangestoken door de vv en vra opleving ;)

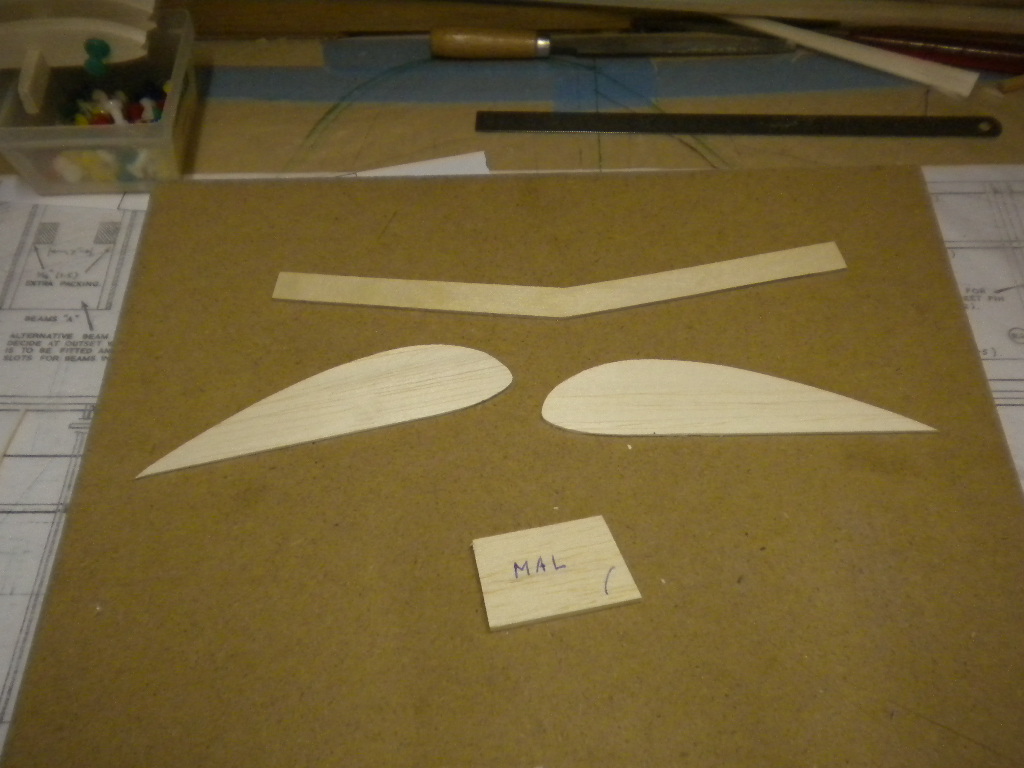

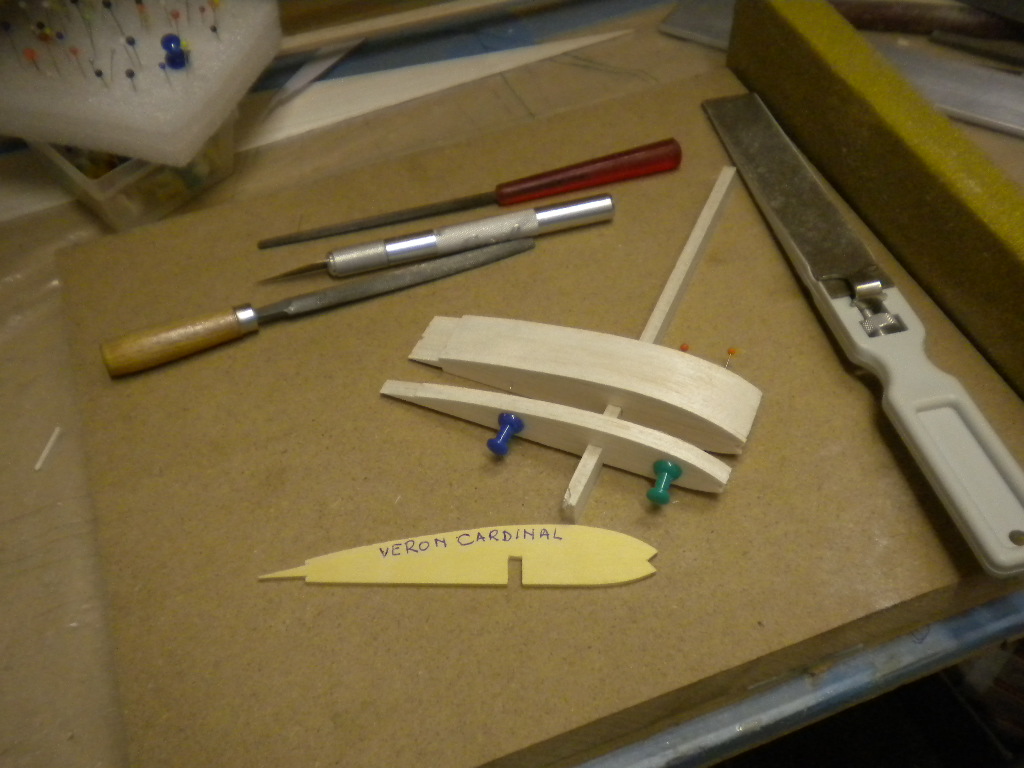

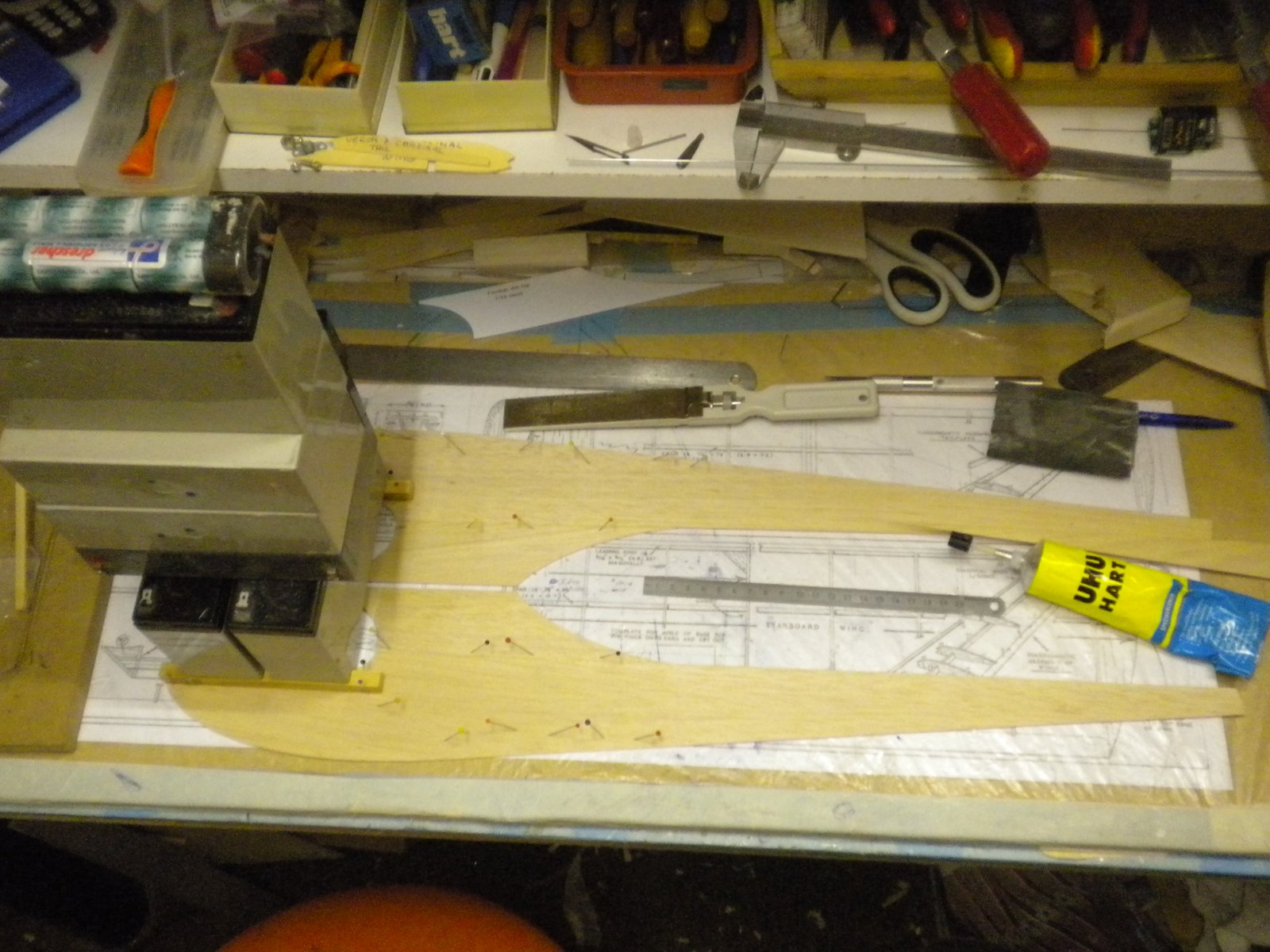

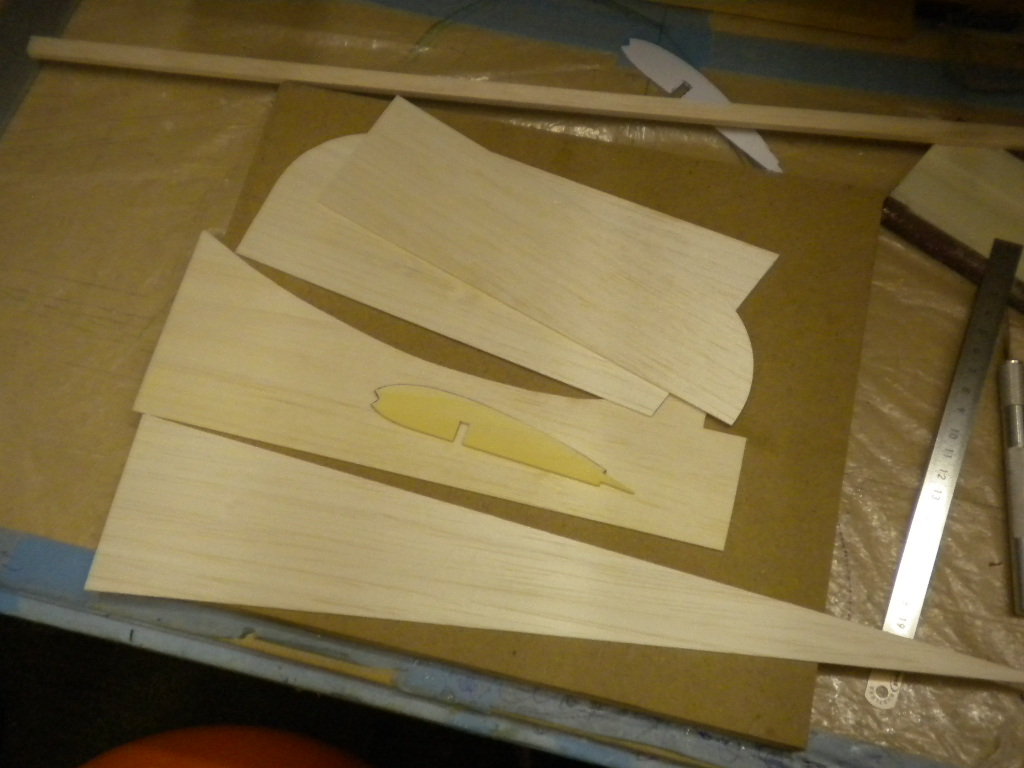

    Zo moeilijk te bouwen is dit niet dus het zal wel vooruit gaan , eerst maar een template gezaagd in triplex voor de ribben uit te snijden , nu komen de reststukken balsa 1,5 mm goed van pas :)

    De vluchtboord heb ik iets anders aangepakt dan op het plan voorzien was , i.p.v. een volle strip gebruik in nu 2 plankjes van 1,5 x 20 en de middelste 4 ribben heb ik direct kleiner gemaakt
    zodat het midden van de vleugel onder en boven kan beplankt worden , na het uitsnijden nog eventjes met het schuurblokjes erover zodat ze mooi gelijk zijn .

    Ook de triplex vleugelverbinder heb ik iets langer gemaakt , deze komt nu tot aan de derde rib , vleugeltippen en mal voor de middelste rib uitgesneden .

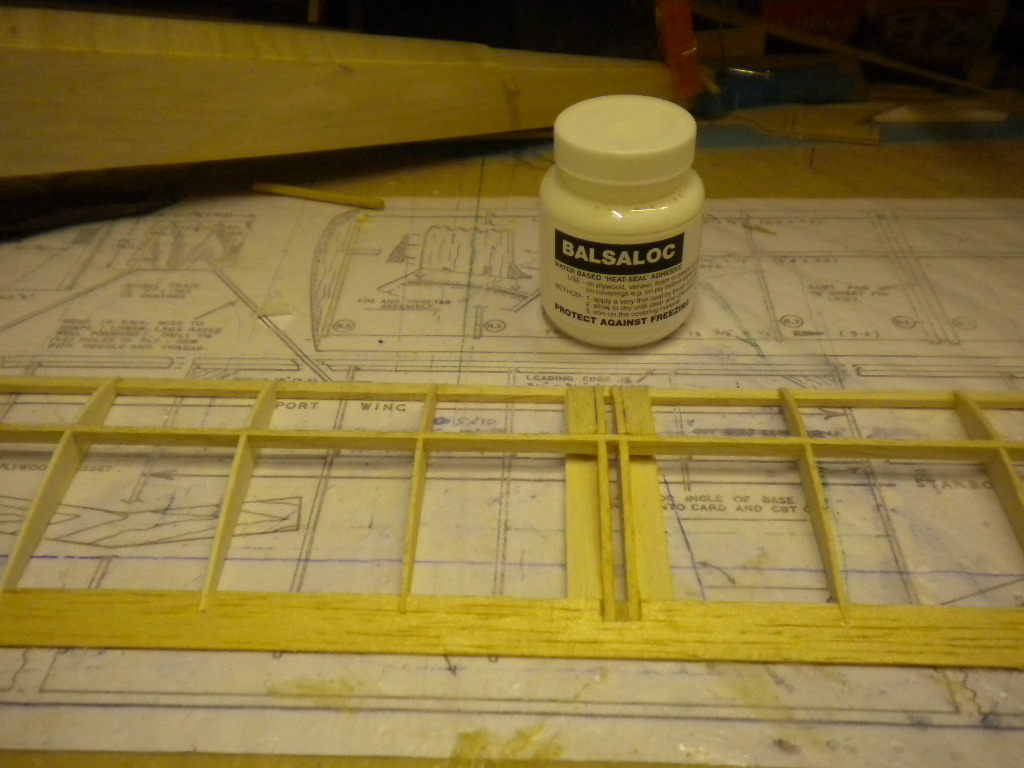

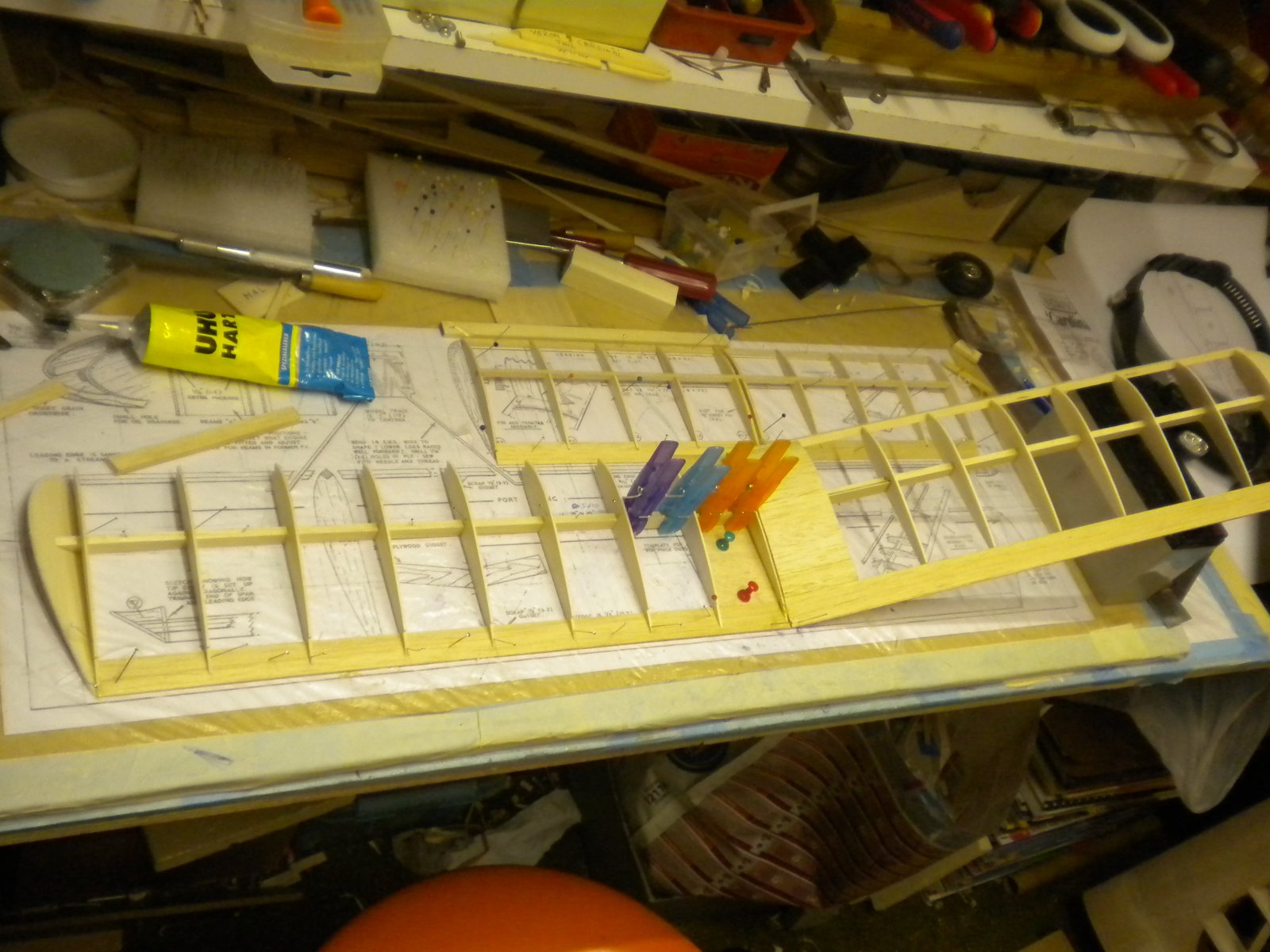

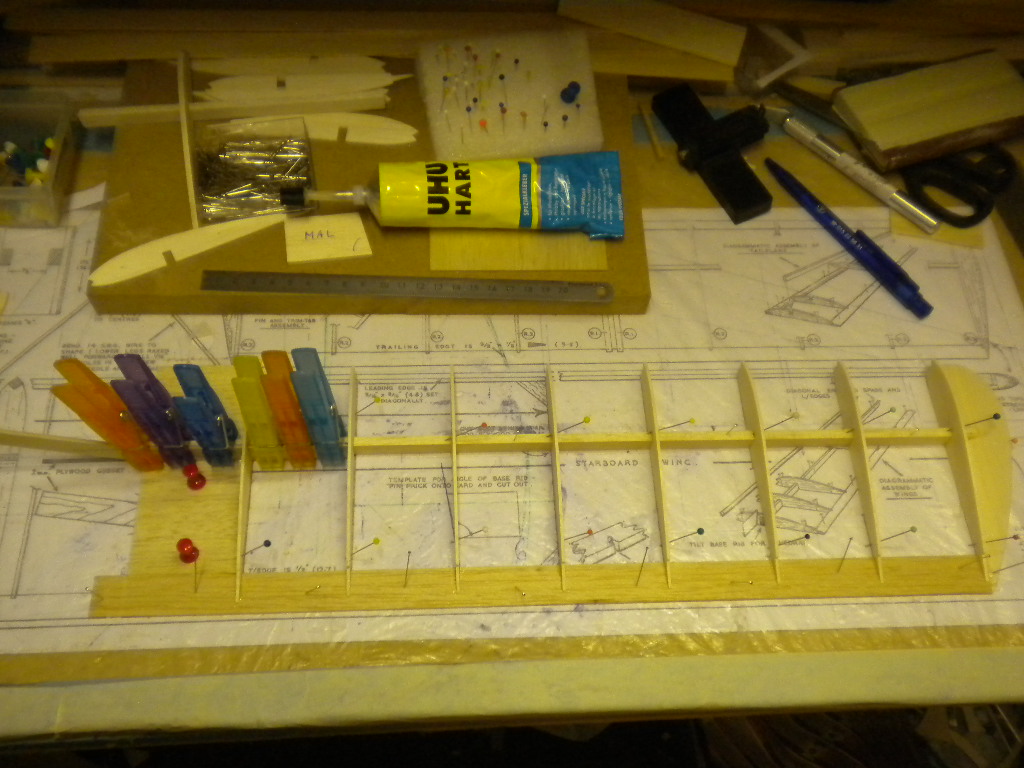

    En dan kunnen we al beginnen plakken met de vertrouwde UHU Hart :D

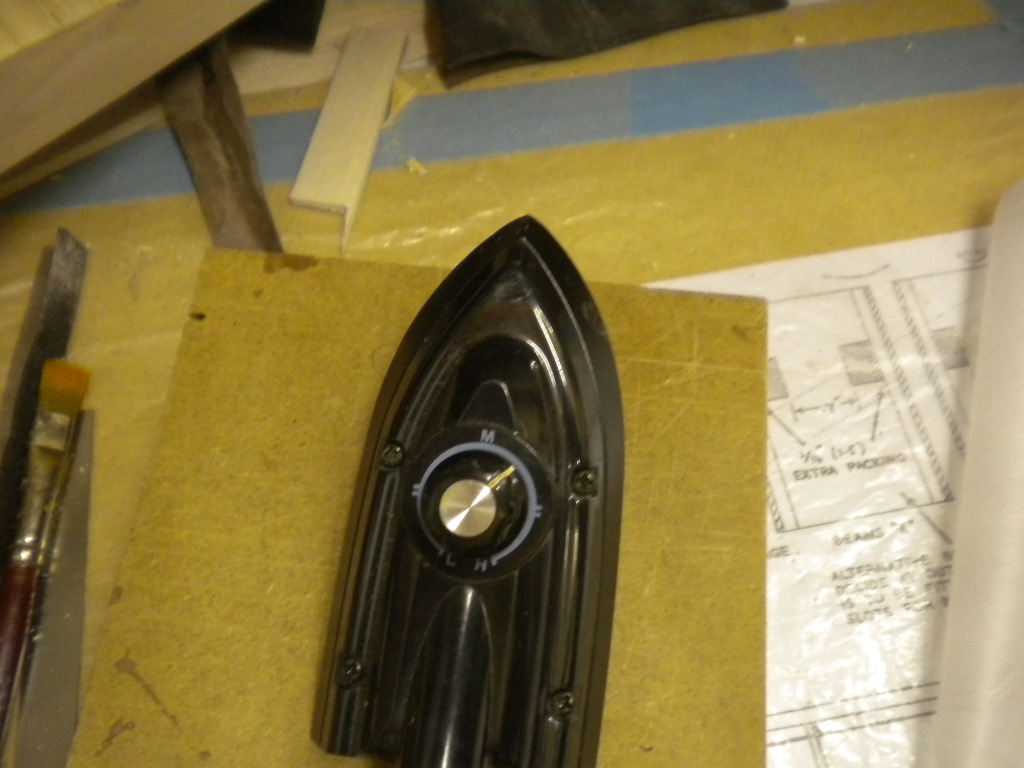

    Zendertje
    006 (2).JPG

    MPJet
    MP JET 040.jpg

    Met filmke


    Groeten Jef

    Gea, spike77, Frans Bal en 1 andere persoon vinden dit leuk.
  2. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

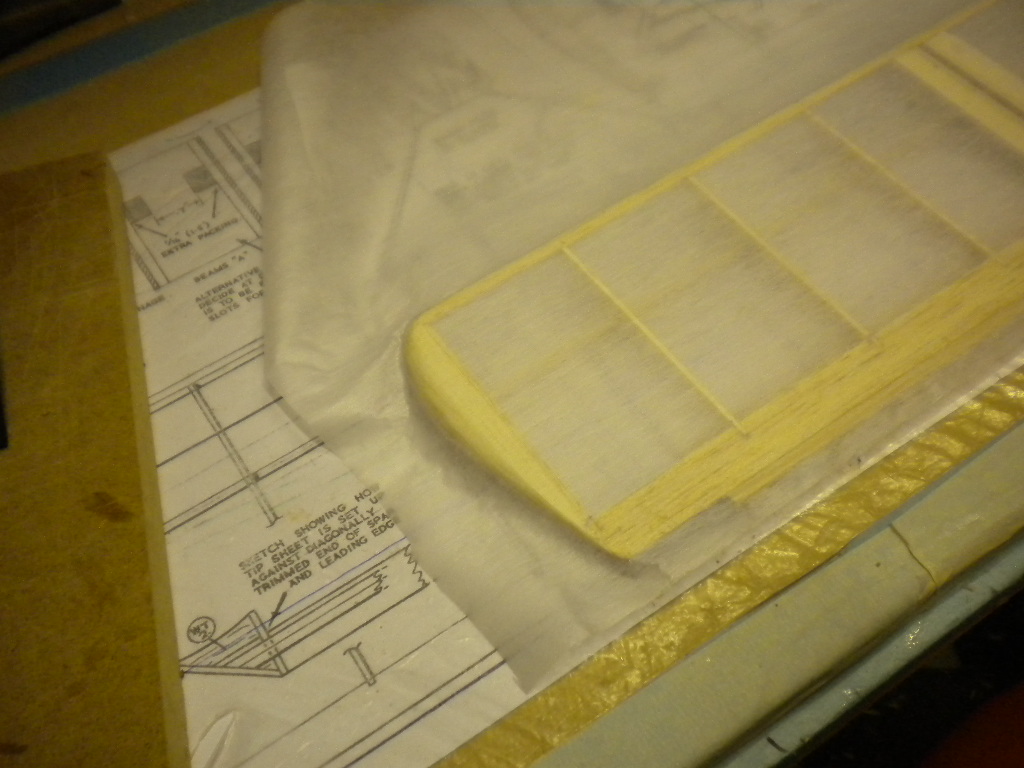

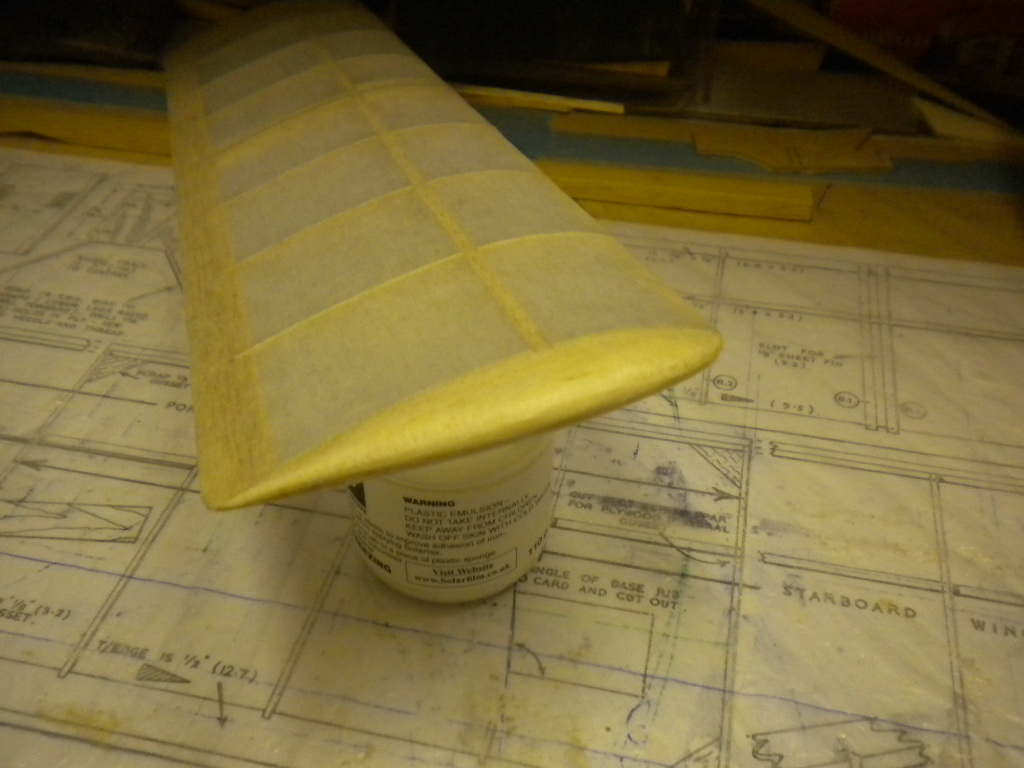

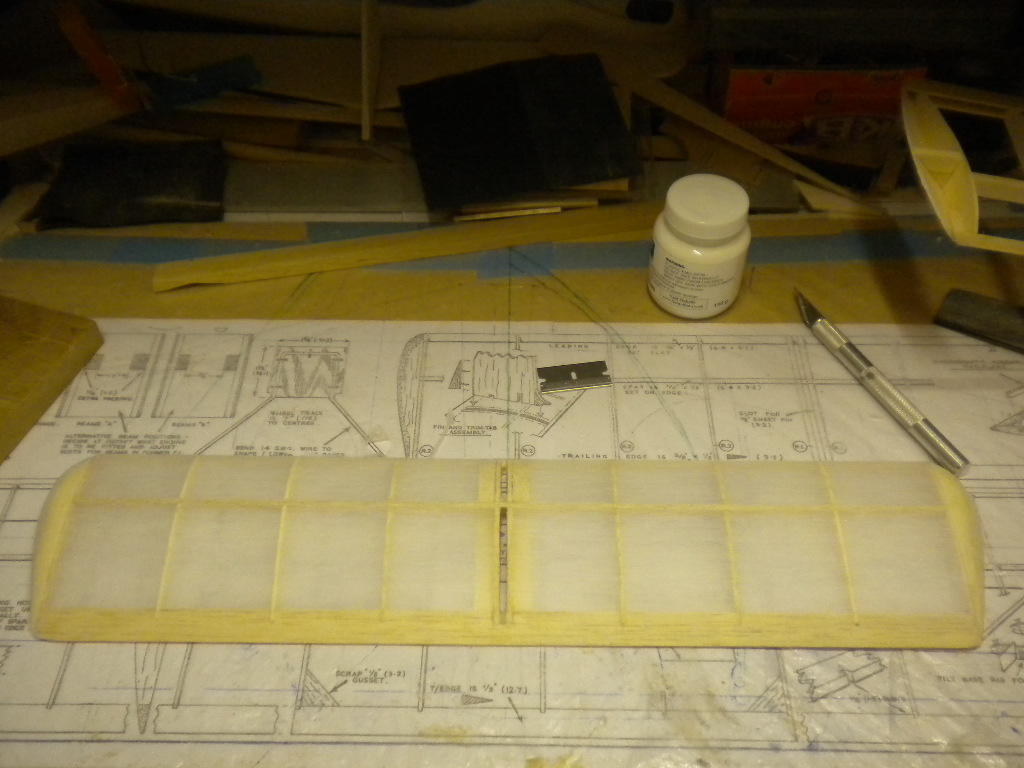

    Vleugel en stabilo in vergevorderd stadium :D

    Groeten Jef

    Gea en blaauwen vinden dit leuk.
  3. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België
    Vleugel en stabilo zijn , op schuren na , klaar

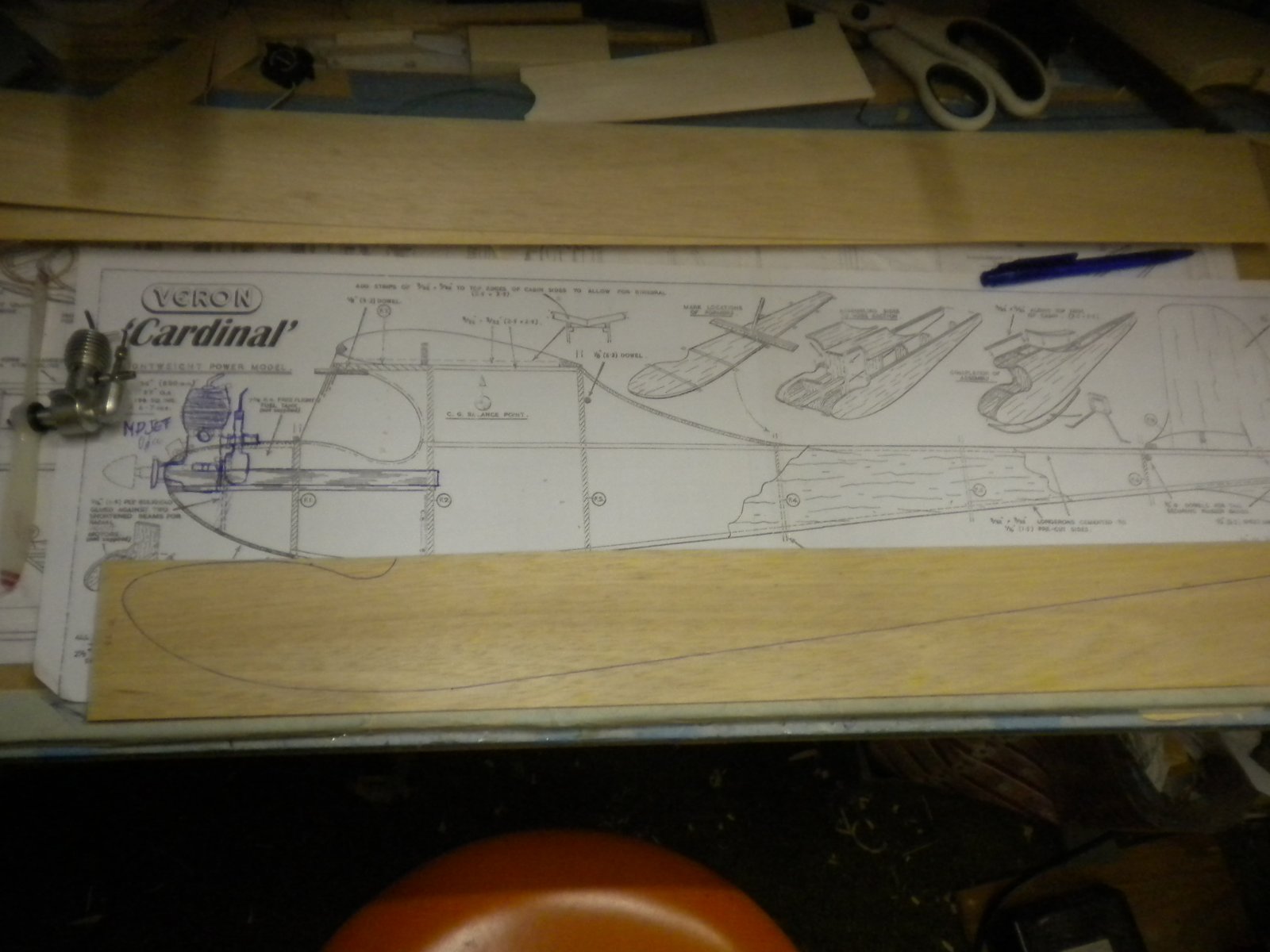

    Dus tijd om aan de romp te beginnen :)
    Nu mooi langs de lijntjes snijden :rolleyes::D

    Gelukt :D , boven en onderkant romp aan elkaar gelijmd , en ook de motorbalkjes met epoxy gelijmd , nu nachtje laten drogen

    Groeten Jef

    Herbie vindt dit leuk.
  4. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België
    Shit happens sometimes :mad::oops:


    Groeten Jef

  5. Herbie

    Herbie

    Lid geworden:
    26 sep 2012
    Berichten:
    84
    Locatie:
    Zutphen
    Hoe komt dat Jef?

  6. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

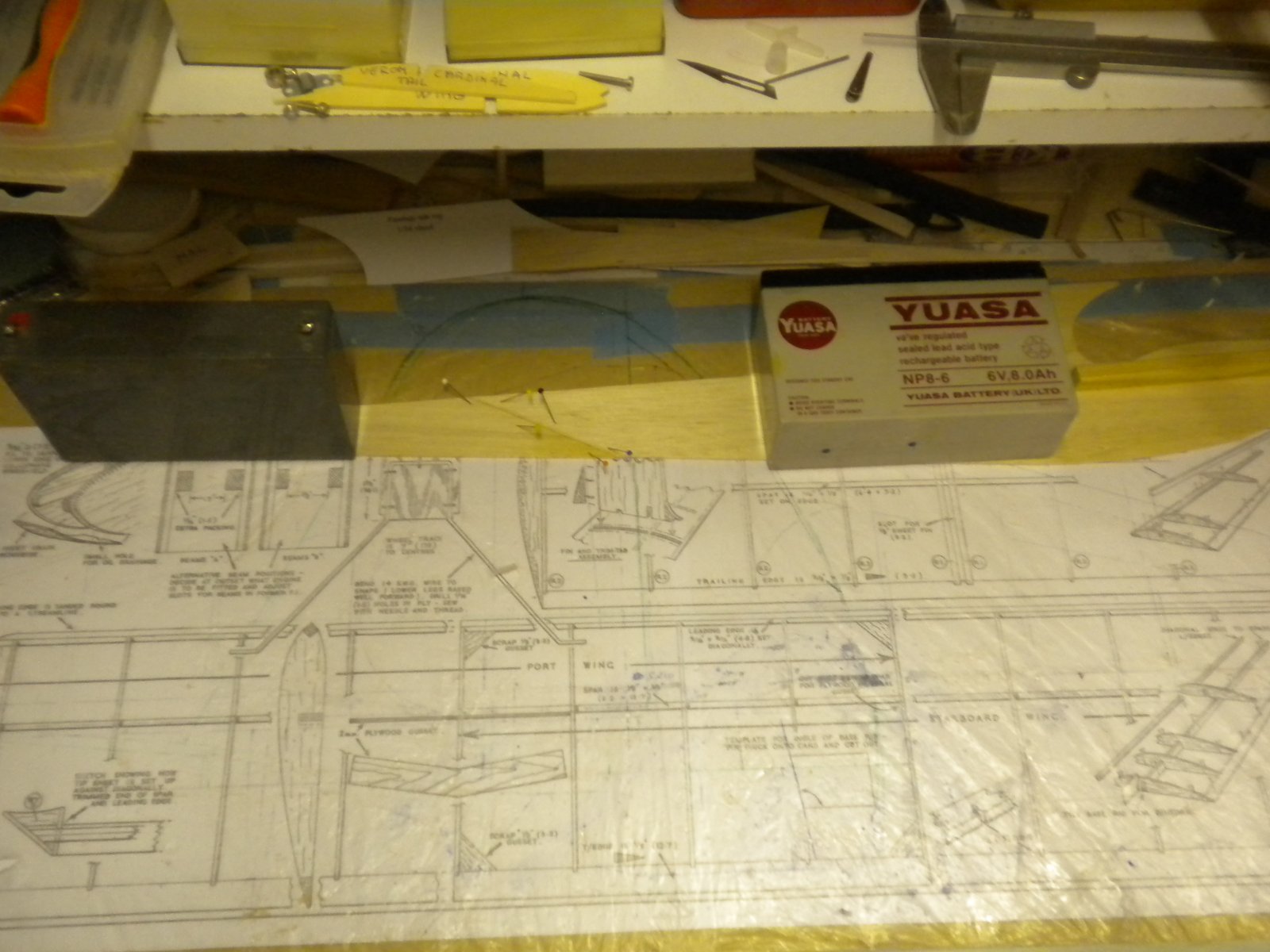

    Teveel "rommel" op de bouwplank :oops: , soms ruim ik wel op maar hoe ik het flik weet ik niet , binnen de kortste keren heb ik weer "chaos" o_O:confused::D

    Groeten Jef

  7. Herbie

    Herbie

    Lid geworden:
    26 sep 2012
    Berichten:
    84
    Locatie:
    Zutphen
    Mja komt me bekend voor,haha

    jef vindt dit leuk.
  8. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

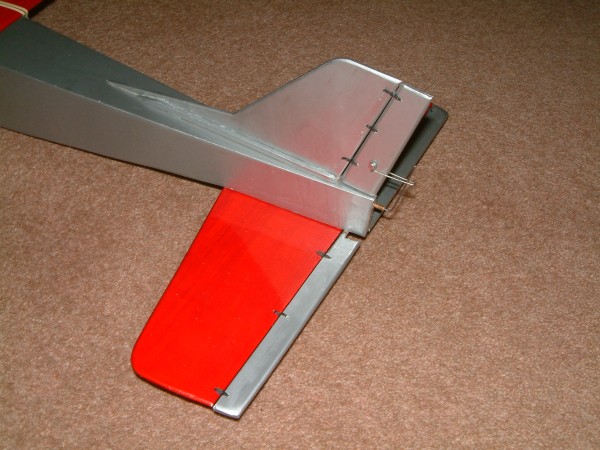

    De roer bediening zou ik van uitzicht willen maken zoals het vroeger met een escapement gebeurde , zie foto

    Maar dan met een servo i.p.v. een escapement , daarom had ik dit in gedachten , de servo wordt er langs boven ingeschoven in 2 gleuven tot tegen aanslag beneden ,
    zodat de as van de servo naar achter wijst , daarboven komt dan een demonteerbaar plaatje waarop de ontvanger en accu zit , en meteen de servo vergrendeld is ,
    zo kan ik indien nodig de servo demonteren zonder breekwerk , altijd handig :)

    Groeten Jef

    Gea en DHZ vinden dit leuk.
  9. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België
    Besturing :rolleyes:o_O:cool:


    Groeten Jef

    Ton van Munsteren vindt dit leuk.
  10. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

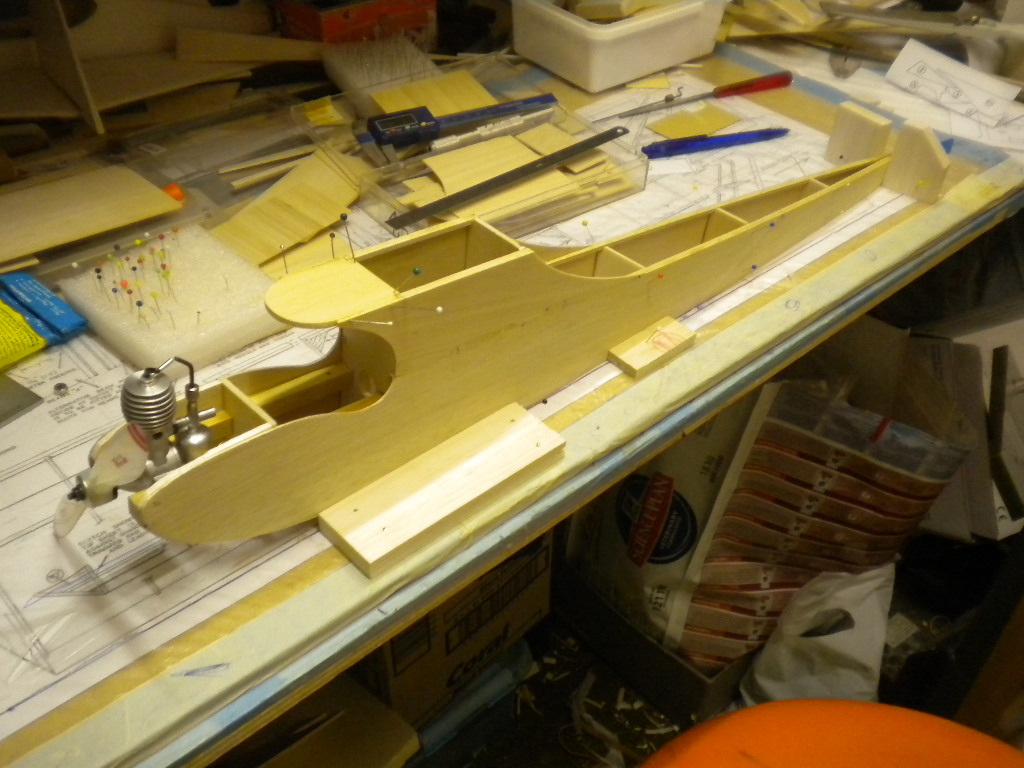

    De romp uitgelijnd en geplakt :)

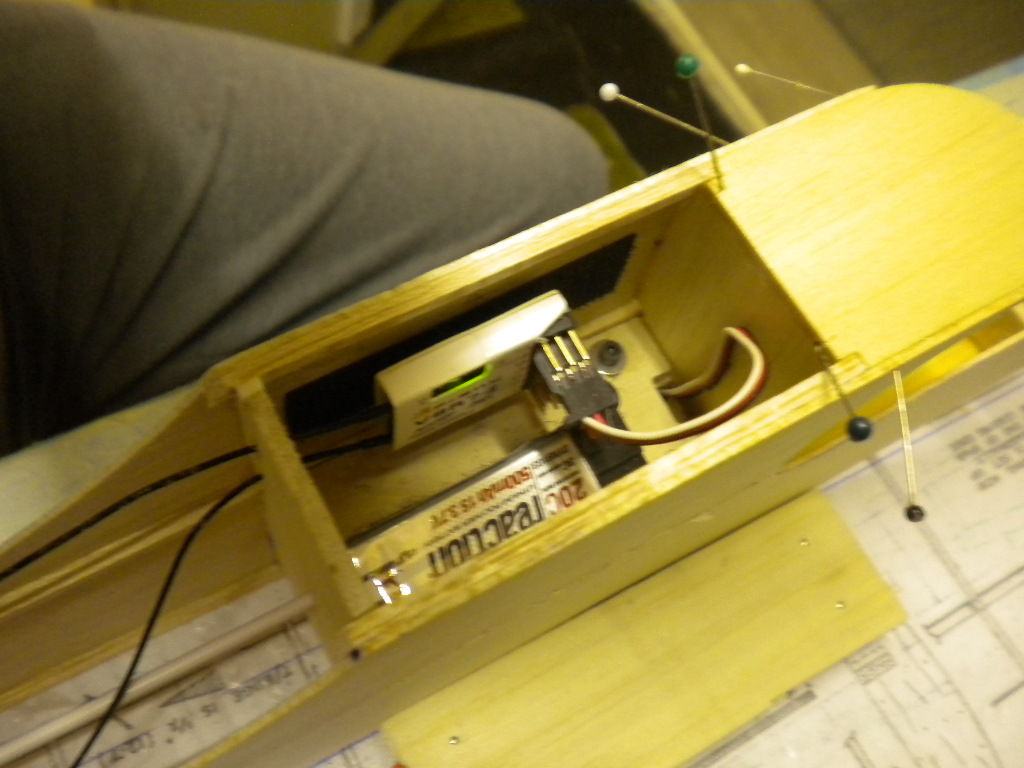

    Besturing inbouwen , eenmaal de servo in de gleuf zit kan ik de stuurstang in de schijf monteren en daar heb ik zo'n "wielstop" opgeschoven
    die ik tot tegen het schot schuif en vastzet op de stuurstang zodat deze niet uit de servoschijf kan

    Ontvanger en lipo bevestigd met velcro , tussen lipo en ontvanger ga ik nog een schakelaartje zetten want het is een gefriemel om het stekkertje telkens van en op de ontvanger te schuiven

    Aansturing


    Groeten Jef

    Gea en Frans Bal vinden dit leuk.
  11. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België
    Richtingroer met nylon scharnieren en "escapement roerhevel" :D

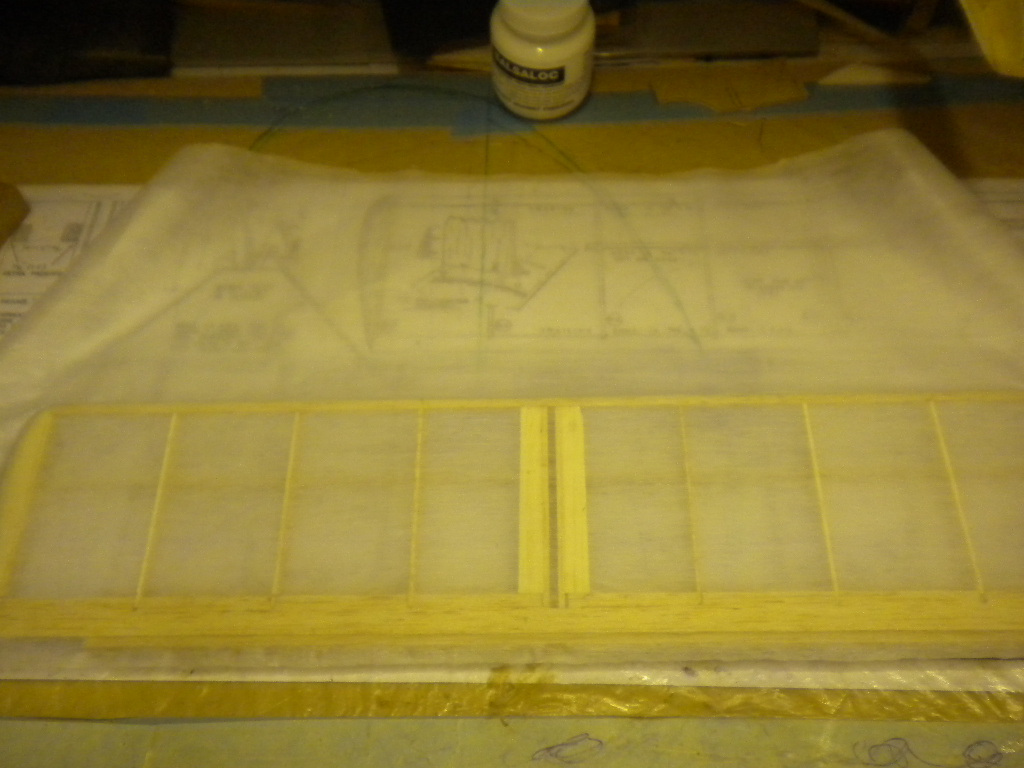

    Stabilo al bekleed , eerst laagje balsaloc

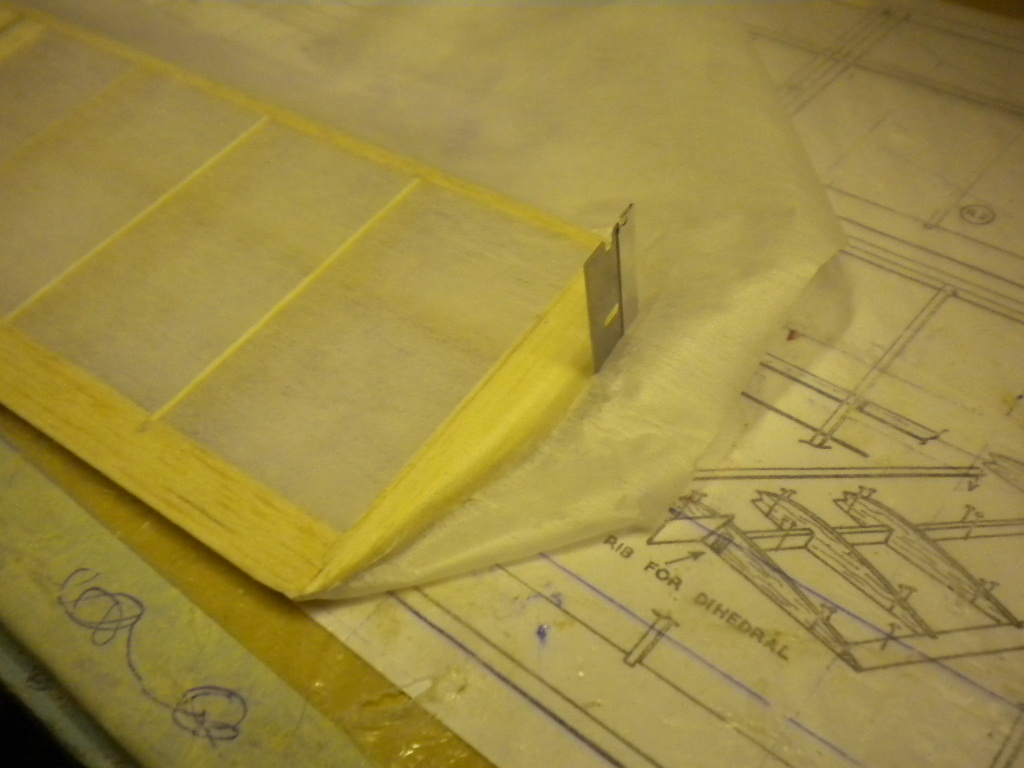

    Onder en bovenkant met één stuk vlies bekleden

    Hecht temperatuur

    Tippen worden ongeveer tot in de helft vastgezet met iets hogere temperatuur

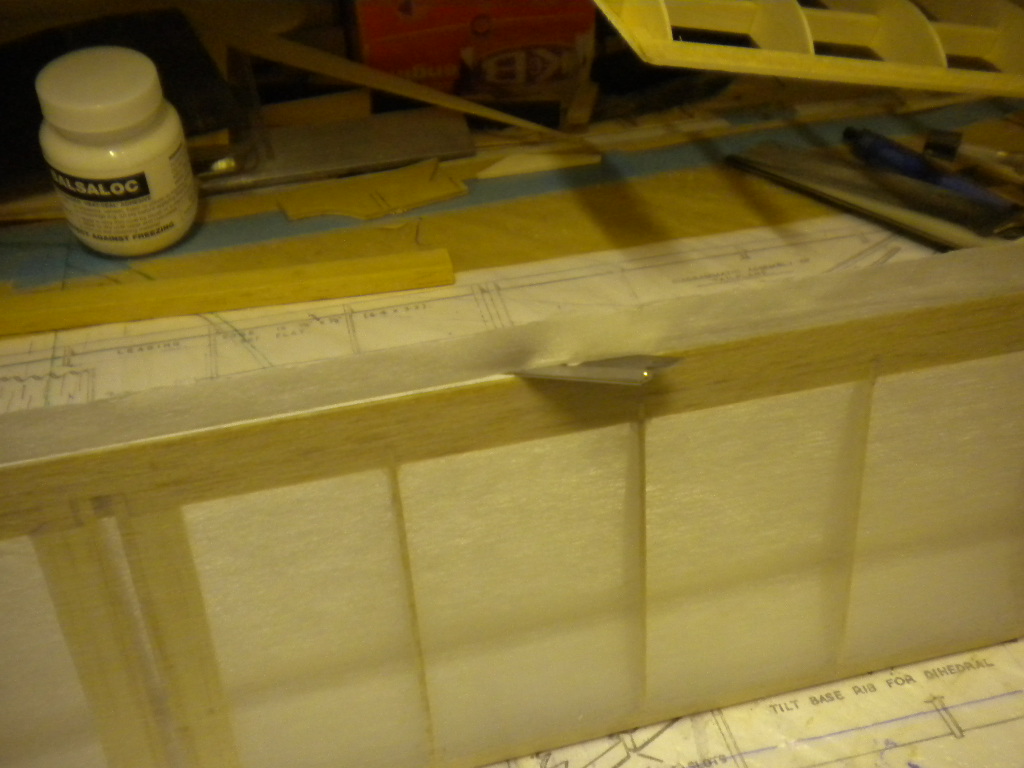

    De rand al afsnijden met een (nieuw) scheermesje

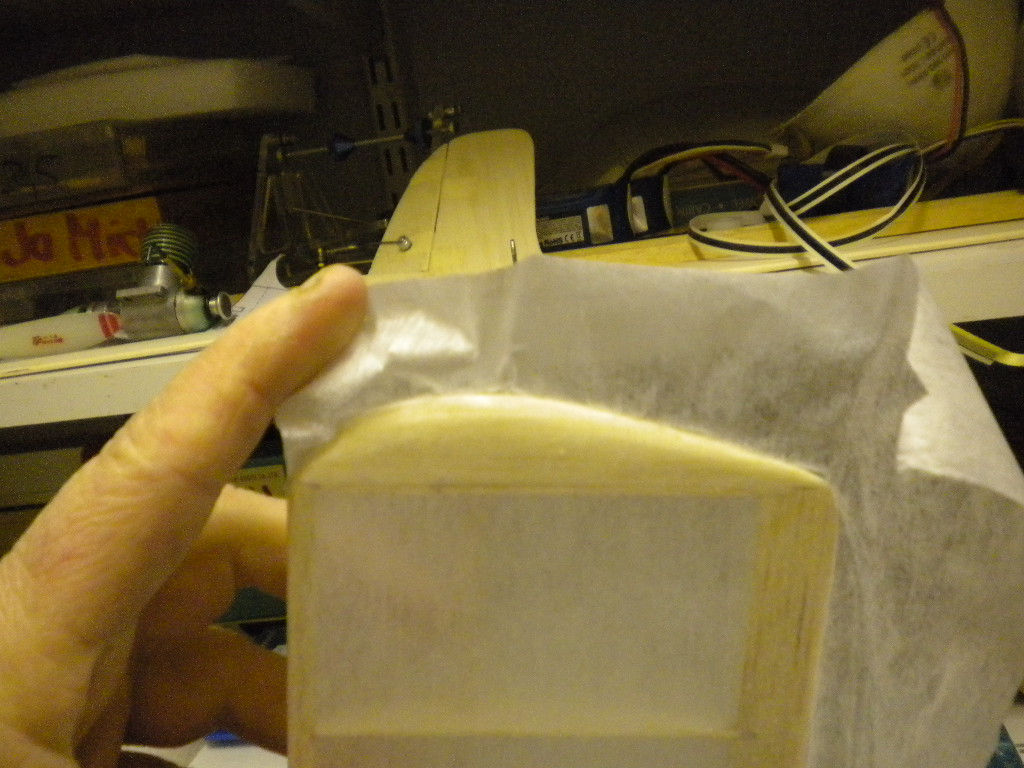

    Ook de tip voor zover het gehecht is

    Bovenkant en tippen verder vaststrijken , het vlies lijmt toch maar tot waar het eerder is afgesneden

    Klaar in een kwartiertje


    Groeten Jef

    Gea, Frans Bal en beemstra vinden dit leuk.
  12. beemstra

    beemstra

    Lid geworden:
    15 sep 2011
    Berichten:
    828
    Locatie:
    Vlaardigen
    :worship:
    ziet er prachtig uit!

    jef vindt dit leuk.
  13. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België
    Vleugel bekleed en romp zo goed als klaar , deze heb ik volledig ingepakt met balsa , het voorste deel onder en boven zoals het plan aangaf met 1,5 mm
    en naar achter toe met 0,8 mm balsa , waarschijnlijk ietsje zwaarder maar veel zal het niet zijn :rolleyes::)

    Groeten Jef

    gerjanmonohull74, Gea en Frans Bal vinden dit leuk.
  14. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

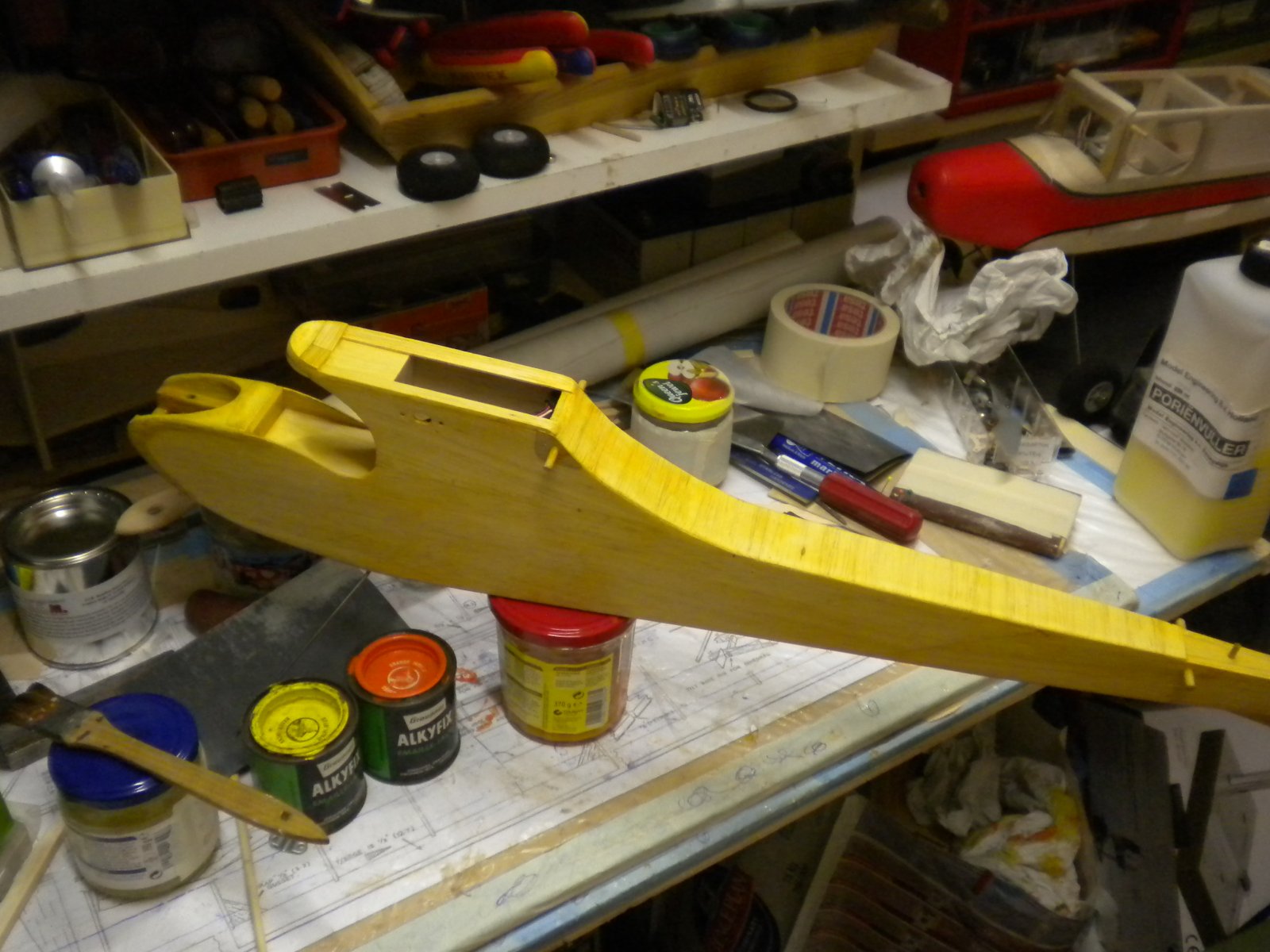

    Na wat aanrommelen met poriënvuller , verdunning , een beetje geel en oranje Graupner Alkyfix van eeuwen oud ben ik tot dit resultaat gekomen om te proberen van de Cardinal zowat een "honing" vernis laagje te geven :confused::rolleyes:o_O

    Eérste laag staat erop , ben eens benieuwd hoe het opdroogt ?

    Groeten Jef

  15. Frans Bal

    Frans Bal

    Lid geworden:
    16 apr 2005
    Berichten:
    1.916
    Locatie:
    Vlaardingen
    :banana:

    jef vindt dit leuk.
  16. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België

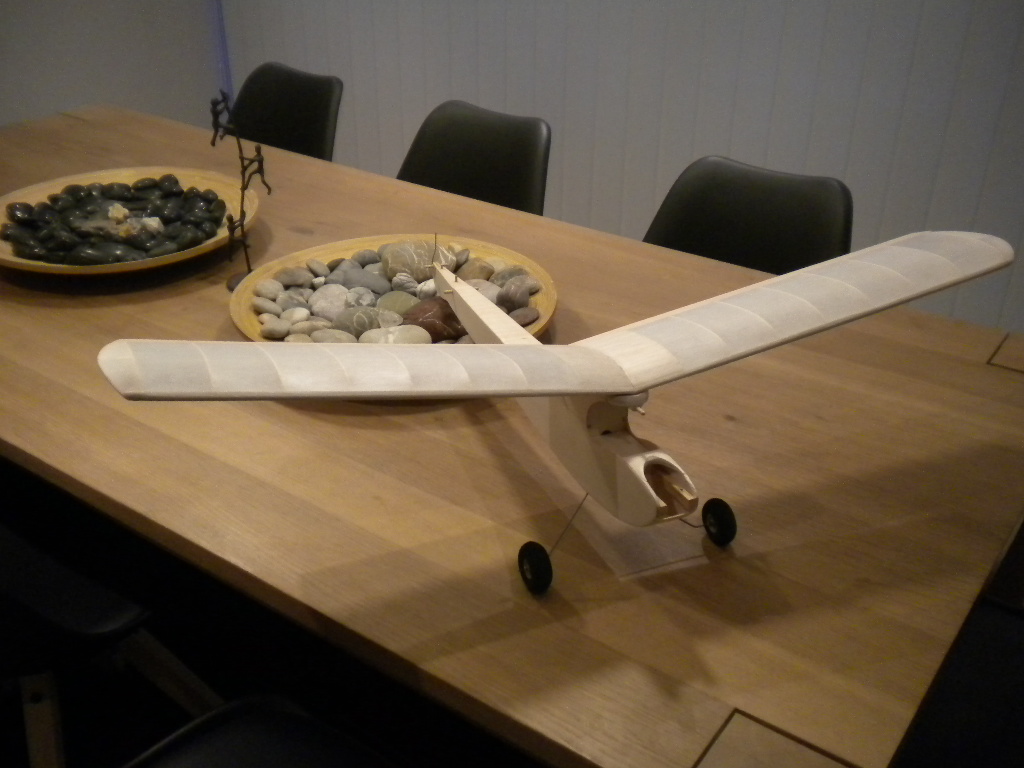

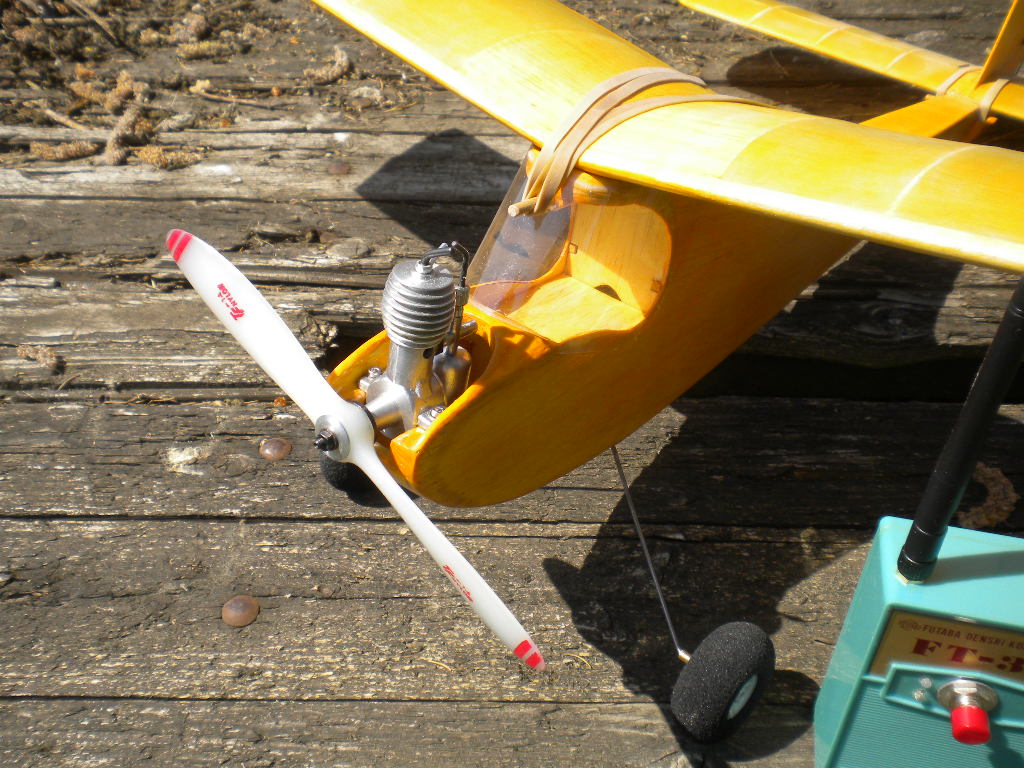

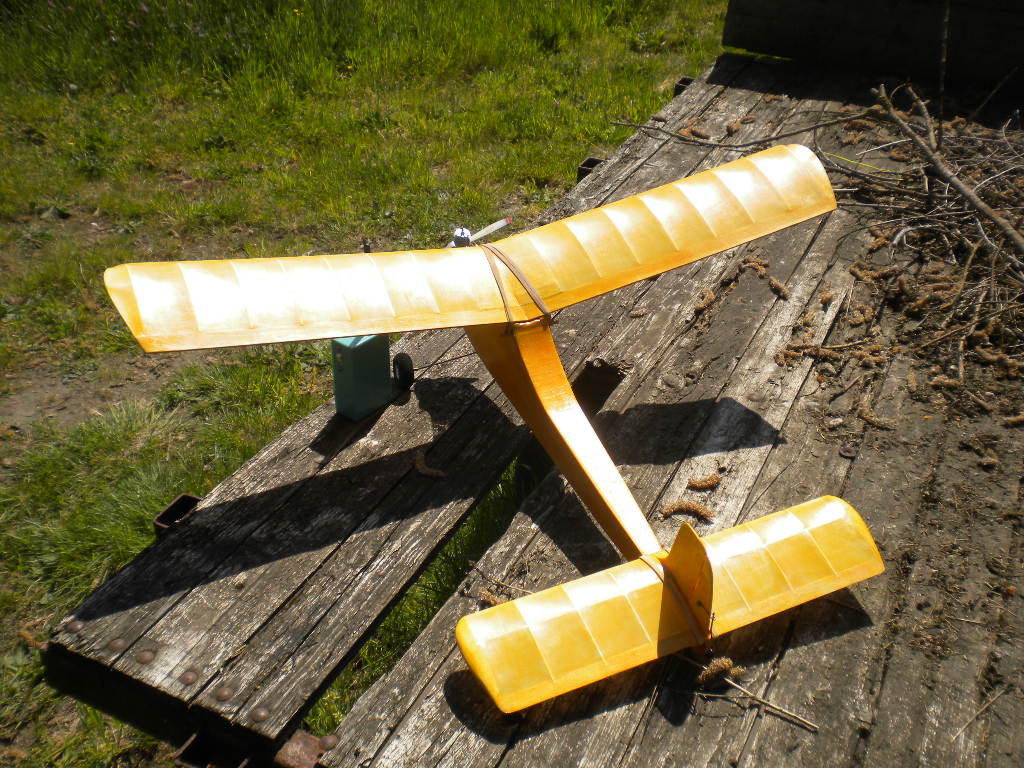

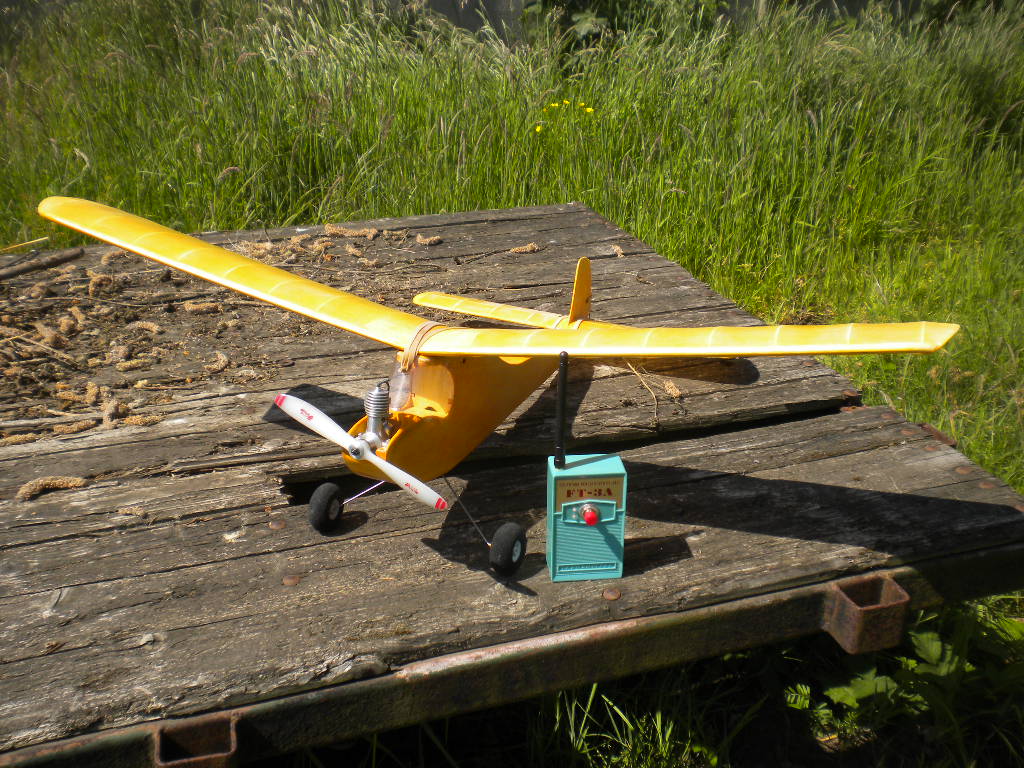

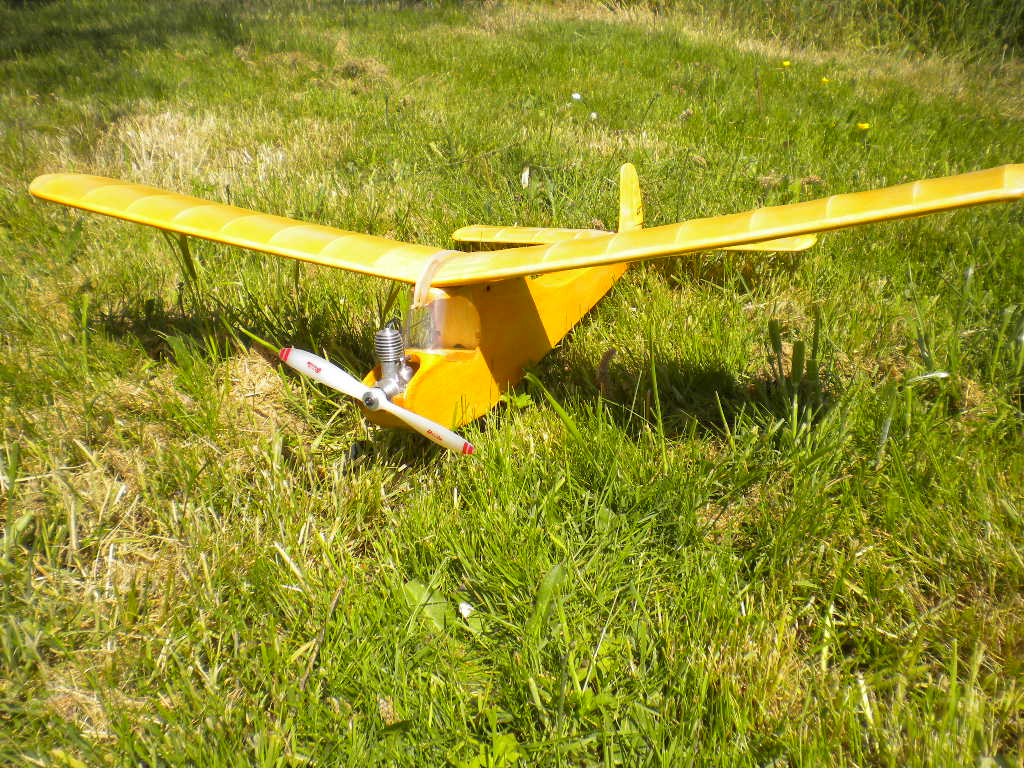

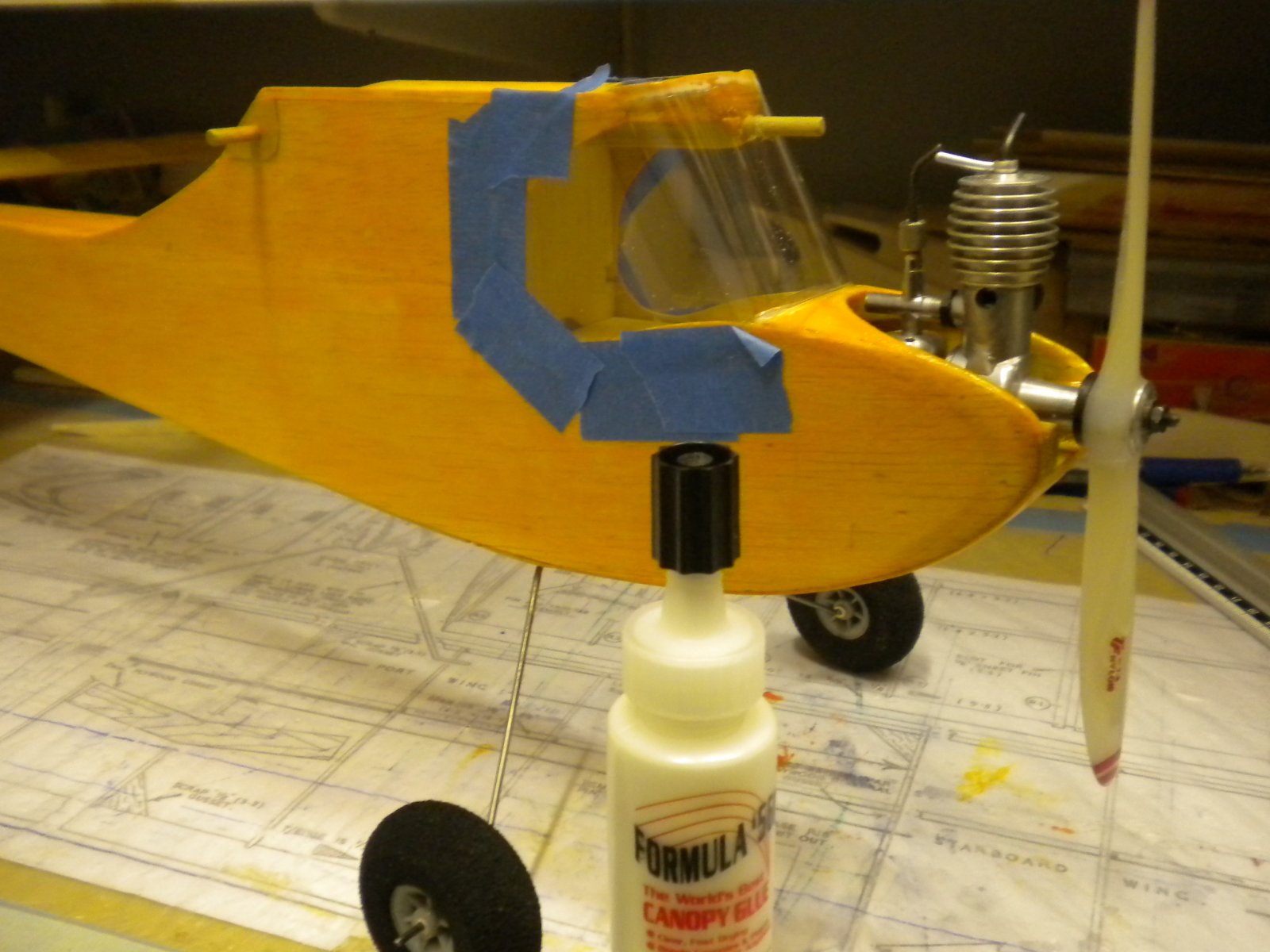

    Zodra de canopy glue droog is , is de Cardinal klaar :D:D:D

    Werking richtingsroer o_O:rolleyes:


    Groeten Jef

  17. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België




    Ariel, Gea, Frans Bal en 3 anderen vinden dit leuk.
  18. gerjanmonohull74

    gerjanmonohull74

    Lid geworden:
    9 apr 2014
    Berichten:
    355
    Locatie:
    Zevenaar, favoriete vaarlocatie Breuly
    Mooi hoor Jef

    jef vindt dit leuk.
  19. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    466
    Wat een mooi kistje en motortje.. zag net het eerdere filmpje. Start zon motortje nog een beetje?. Wat voor brandstof gaat er in?

    jef vindt dit leuk.
  20. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.228
    Locatie:
    Hulshout België
    Eénmaal ongeveer de juiste compressie en naaldstand gevonden start de MP Jet zeer goed , soms zelfs van de eerste mep :D
    Brandstof mengen we zelf en noemen we "diesel" , voor dit motortje heb ik gelijke delen (33%) "petroleum" , "ether" en "castorolie" gebruikt met extra 1 à 2% fuel-improver van Bardhall

    Groeten Jef
