Welke zelfbouwkit laagdekker?

Discussie in 'Bouwtips vliegende modellen' gestart door WillydeWoofer, 2 feb 2018.

  1. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    De kosten zijn net zo hoog als het vliegtuig zelf. Ik kom dan op zo'n 270 euro. Dat is nogal wat!
    De beste man wil me wel een .pdf sturen. Kan ik daarmee het hout laten uitsnijden?

  2. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Voor € 270,00 koop ik een nieuwe ARTF-Escapade.

    Ik heb de Venture kit (nog) niet besteld, maar wel een .pdf. voor € 12,50
    Kun je hiermee het vliegtuig uit laten zagen? En waar?
    Of moet ik nu elk houtje zelf gaan zagen?

  3. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.869
    Locatie:
    Velserbroek
    als die PDF een vector PDF is, dan kan deze misschien gebruikt worden om via CNC of lasersnijden de onderdelen te maken,

    anders wordt het copyen makn van de tekening, op het hout plakken en zagen snijden.

  4. cajo

    cajo

    Lid geworden:
    30 nov 2008
    Berichten:
    675
    Locatie:
    Uden
    Mijn Venture gebouwd vanaf een tekening alles zelf gezaagd en gesneden.
    Zijkanten gezaagd uit triplex de rest grotendeels uit balsa wat grenen liggers en een triplex motorschot.
    [​IMG]

    Laatst bewerkt: 8 feb 2018
    MicropropSport en wvr vinden dit leuk.
  5. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Hieronder de tekst die ik van de ontwerper uit de V.S. kreeg.

    I can send a .pdf file of the kit plan via email - you would have to get it printed locally. Yes, if shows enough info to build, but I think it would be difficult for a first-time builder. Do you know any experienced modelers who could help or give advice?

  6. MicropropSport

    MicropropSport PH-SAM Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    12.172
    Locatie:
    Odoorn, Drenthe
    Dat is verrekte aardig van die man!
    Dat zal vast een vector file zijn. Die kan je laten lasersnijden...
    Waar? Dat is je volgende vraag...

    In bouwvaardigheid mag je zelf je grenzen gaan verleggen.
    Zal iets complexer zijn dan een Billy van de Ikea opleuken... maar niet veel.

    Zou bijkans even mikken op het aanbod van Onno! Goede start-up voor je leerproces, kijken of je het leuk vindt.
    Hèb je de smaak te pakken, dan mik je op de Venture.

    Wel belangrijk zijn enige basis bouwhulpmiddelen. Te beginnen een kaarsrechte bouwtafel waar je op kunt bouwen.

    Inmiddels heb ik zoveel gereedschapjes bijeen gescharreld... dat ik denk ik meerdere dagen nodig heb om dat allemaal neer te pennen. Jaren over gedaan om dat bijeen te verzinnen.

    Echter belangrijkste zijn... 3 soorten lijm,watervaste hout, CA en 30 minuten epoxy.
    Emmer hobby-wasknijpers en stevige spelden. wat rollen Tesa blauwe schilderstape, om af en toe iets te fixeren. En wat gewichten om iets aan te drukken wat verlijmd moet worden.

    Enige collectie winkelhaken, geodriehoeken, bescheiden bosje metalen linialen van 1 meter en kudde waterpasjes (hellinghoekmeters). Om te zien of iets ook werkelijk recht is, en recht gesneden kan worden.
    Assortie breekmesjes, scalpels... zelfbouw schuurlatten. Figuurzaag... enzomeer...

    En... vooral scherp timmermansoog, met de nodige 'baad het niet, dan schaad het niet inzet' ofwel geduld en tijd.

    Laatst bewerkt: 6 feb 2018
  7. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Knap gedaan. Moet ik rekenen op 100 uur werk?

  8. willemvdm

    willemvdm PH-SAM

    Lid geworden:
    8 okt 2007
    Berichten:
    1.506
    Locatie:
    Alphen a/d Rijn
    100 uur is al lastig haalbaar, voor een ervaren bouwer die alle gereedschappen en hulpmiddelen heeft.
    Je moet ook een aantal mallen maken, ik maak de ribmallen van aluminium, best een paar uur werk maar gaan heel lang mee.
    Cockpitkap, zal je ook een mal voor moeten maken en vacuum dieptrekken. (ik heb zo'n machine, maar jij denk ik niet)
    Landingsgestel, zelf maken of kompleet kopen??
    Ga zo maar door.

    Als eerste bouwproject gaat het heel wat langer duren (hangt ook af van hoe netjes wil je wil bouwen)
    Heb je de bouwbeschrijving en materiaallijst bij de tekening gekregen?
    Dat scheelt een heel stuk.
    Als eerste bouwproject is bouwen van tekening gedurfd.
    Reken erop dat je onderdelen of zelfs hele stukken vliegtuig 2 maal moet bouwen voordat ze goed zijn.
    Zelfde voor bespannen met folie, je zal best een deel overnieuw moeten doen.

    Let op mijn woorden
    - Ik had je geadviseerd met een komplete bouwdoos te beginnen, kost 225 euro
    Je eerste kist van tekening zal vrijwel hetzelfde aan materialen kosten.
    De bouwtijd van een tekening is het dubbele van een bouwdoos (en ook veel uren extra onderdelen bij elkaar zoekenl)
    Reken ook op wat extra aanschaf van gereedschappen (maar dat is goed besteed geld)
    - Bouwen van tekening is gewoon moeilijker als een bouwdoos in elkaar zetten, en je hebt meer kans op fouten.
    Dus die fouten kunnen ook meer bouwtijd kosten om te herstellen.

    Samengevat, je bespaard maximaal een paar tientjes maar het kost je zeker 100 uur extra werk.

    Groeten Willem

    MicropropSport vindt dit leuk.
  9. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.869
    Locatie:
    Velserbroek
    En een grote kans dat het project nooit afkomt...

  10. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.650
    Locatie:
    Oordegem
    Hoe kon ik de vaderlandse trots niet vermelden?

    Scaledreams, een hele aardige Waal die mooie kitjes maakt!

    Kijk eens naar dit: De Oufti 1600, alles zit er (bijna) bij: gesneden onderdelen, landingsgestel (geen wielen), motorkap, canopy, scharnieren, ...

    En voor geeeen geld...
    Heb hem afgelopen zaterdag nog gezien, mooi kistje!

    http://scaledreams.be/index.php?id_product=106&controller=product&id_lang=1
    http://www.hobbyfun.be/nl/avion/153-scaledreams-oufti-1600.html


    Moest je problemen hebben om het Frans te vertalen, geef gewoon een gil (mijn Frans is best aardig)

    Akkoord, het is een schouderdekker maar hij vliegt best sportief ;-) (en heeft enige Pinto referenties, ook Belgisch natuurlijk)

    [​IMG]

    MicropropSport vindt dit leuk.
  11. cajo

    cajo

    Lid geworden:
    30 nov 2008
    Berichten:
    675
    Locatie:
    Uden
    Ribben mal maak ik van triplex als die op maat is maak ik de gehele omtrek hard met dunne
    seconden lijm en daarna snij ik er de ribben mee , met een beetje gevoel kom je dan een heel eind.

  12. Johaver

    Johaver

    Lid geworden:
    19 aug 2011
    Berichten:
    1.967
    Locatie:
    Aarschot.

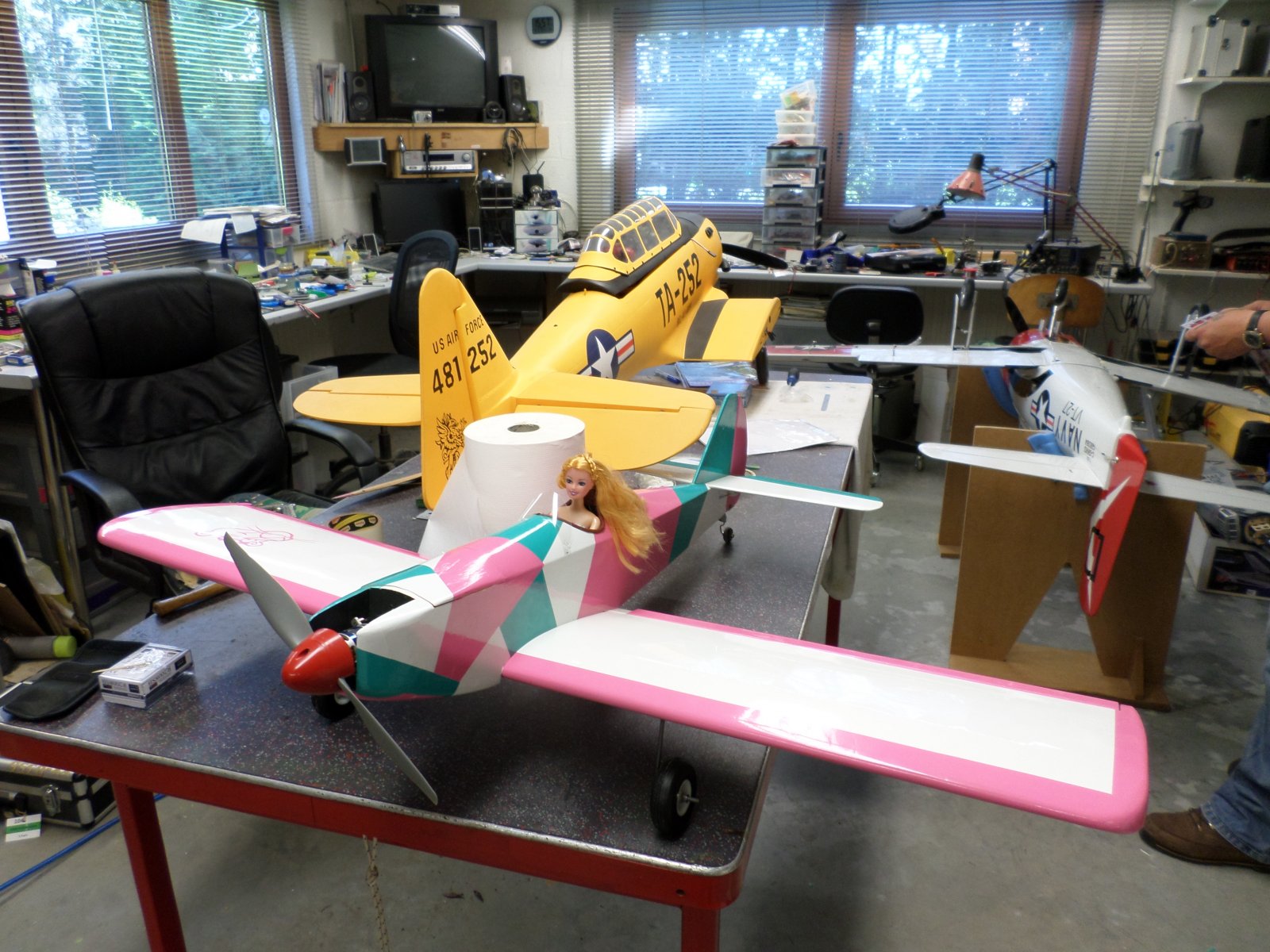

    Ook nog zulks leuk toestelletje, kostprijs aan hout, 17,50€.
    120 cm met Boost 25.
    Miss Bikini, plan op Outerzone af te printen.
    2016-06-09 17.46.02.jpg
    Enkel het landingstel een cm meer naar voren plooien dan op plan weergegeven, anders glijd ze bij landing steeds met haar neusje over de piste.
    Ze vliegt nog maandelijks enige keren, nog geen reparatie aan moeten doen, ze is inmiddels reeds 3 jaar oud.

    MicropropSport vindt dit leuk.
  13. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Een vriend kan een pdf omzetten in een bestand dat leesbaar is voor een lasersnijder.
    Hij heeft ook toegang tot een dergelijk cnc apparaat.
    Met een beetje geluk heb ik daarmee een bouwkit.

    MicropropSport vindt dit leuk.
  14. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Ik morgen de romp bij Onno ophalen.
    Bedankt voor de opsomming van materialen.

    MicropropSport vindt dit leuk.
  15. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Als het goed is, heb ik straks ook een bouwkit.

  16. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Met 5 ervaren bouwers om de hoek, die vanaf een foto kunnen bouwen? We zullen zien.

  17. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Dat ziet er aantrekkelijk uit Dries en zeker voor die prijs. Ik ga het eens bespreken met de ervaren bouwers van onze vliegclub.
    Uiteindelijk komt er wel een goed- en haalbaar plan, b.v. dit toestel, of het toestel van Onno afbouwen, of de Venture 60.
    Nog lang niet iedereen bij de club weet dat ik wil gaan bouwen.

  18. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Dank je. Dat is weer een tip die ik ga bewaren.

  19. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Mooie werkplaats trouwens.

  20. WillydeWoofer

    WillydeWoofer Forum veteraan

    Lid geworden:
    25 apr 2015
    Berichten:
    7.814
    Locatie:
    Omgeving 's -Hertogenbosch
    Een bericht van de ontwerper/verkoper van de Venture: Ik mag de tekeningen niet doorgeven aan andere vliegers. Alleen voor eigen gebruik dus. Ik mag er wel mee naar een lasersnijder.
    Ik heb het gevraagde uiteraard toegezegd.
    Eerst maar eens kijken of het allemaal gaat werken met omzetten en snijden.

    MicropropSport vindt dit leuk.
