1:10 KNRM Harder 2000 / 1:7 Damen 2000D Interceptor RHIB

Discussie in 'Bouwverslagen - Schepen' gestart door haje74, 30 mrt 2015.

  1. Freek-Johan

    Freek-Johan

    Lid geworden:
    20 jan 2014
    Berichten:
    700
    Locatie:
    Hollum Ameland
    Leuk project, succes met de bouw

    haje74 vindt dit leuk.
  2. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

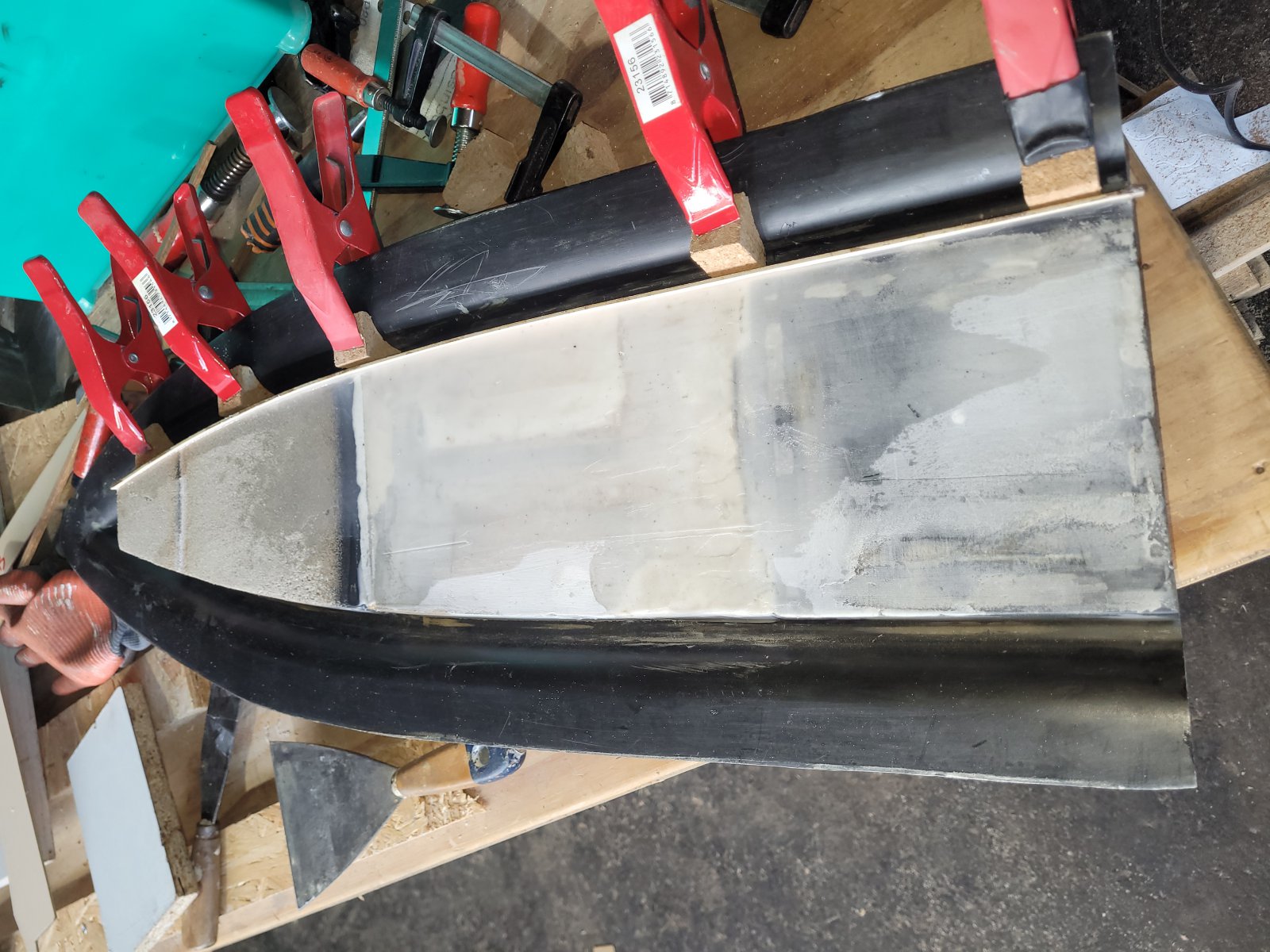

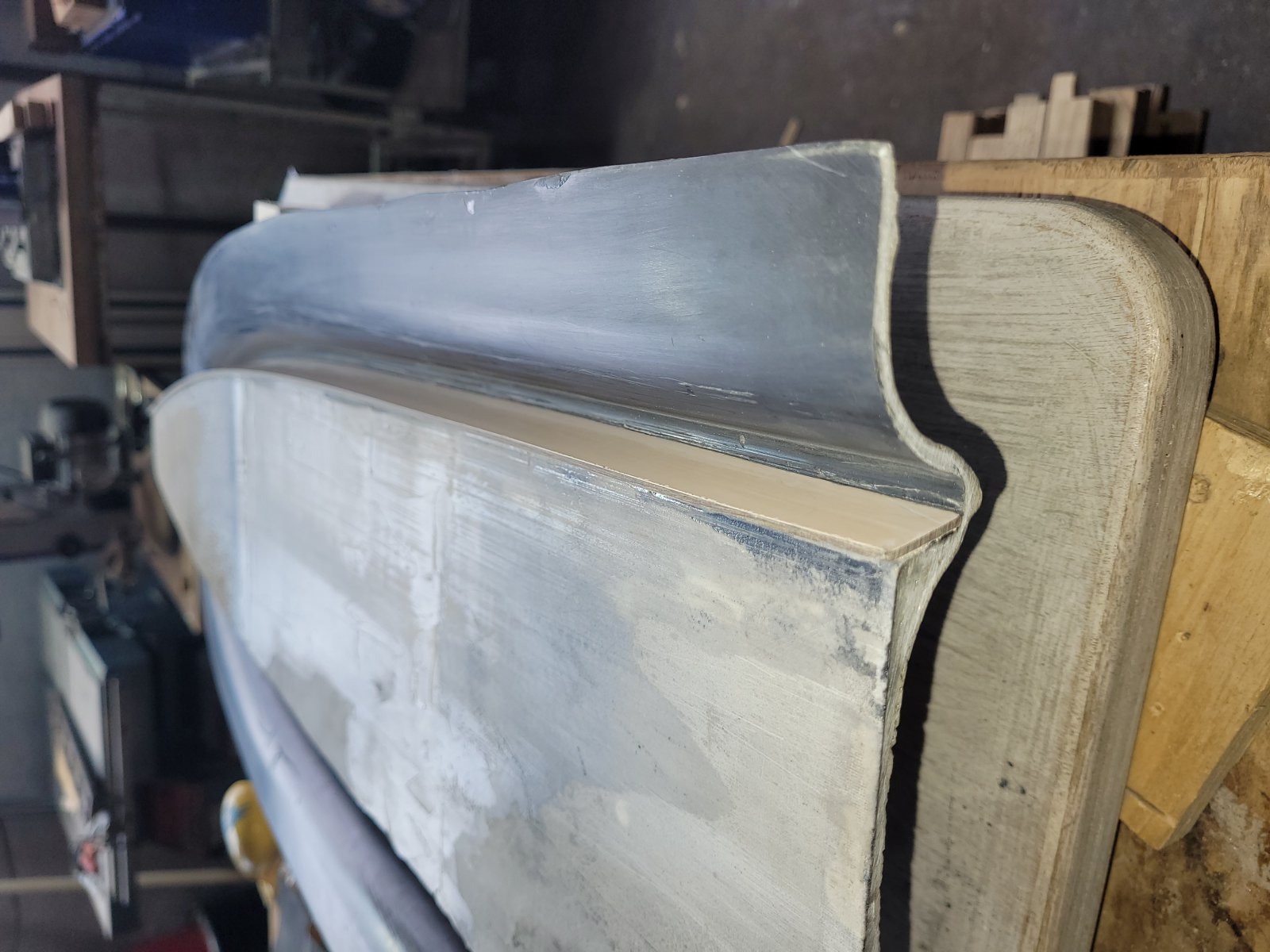

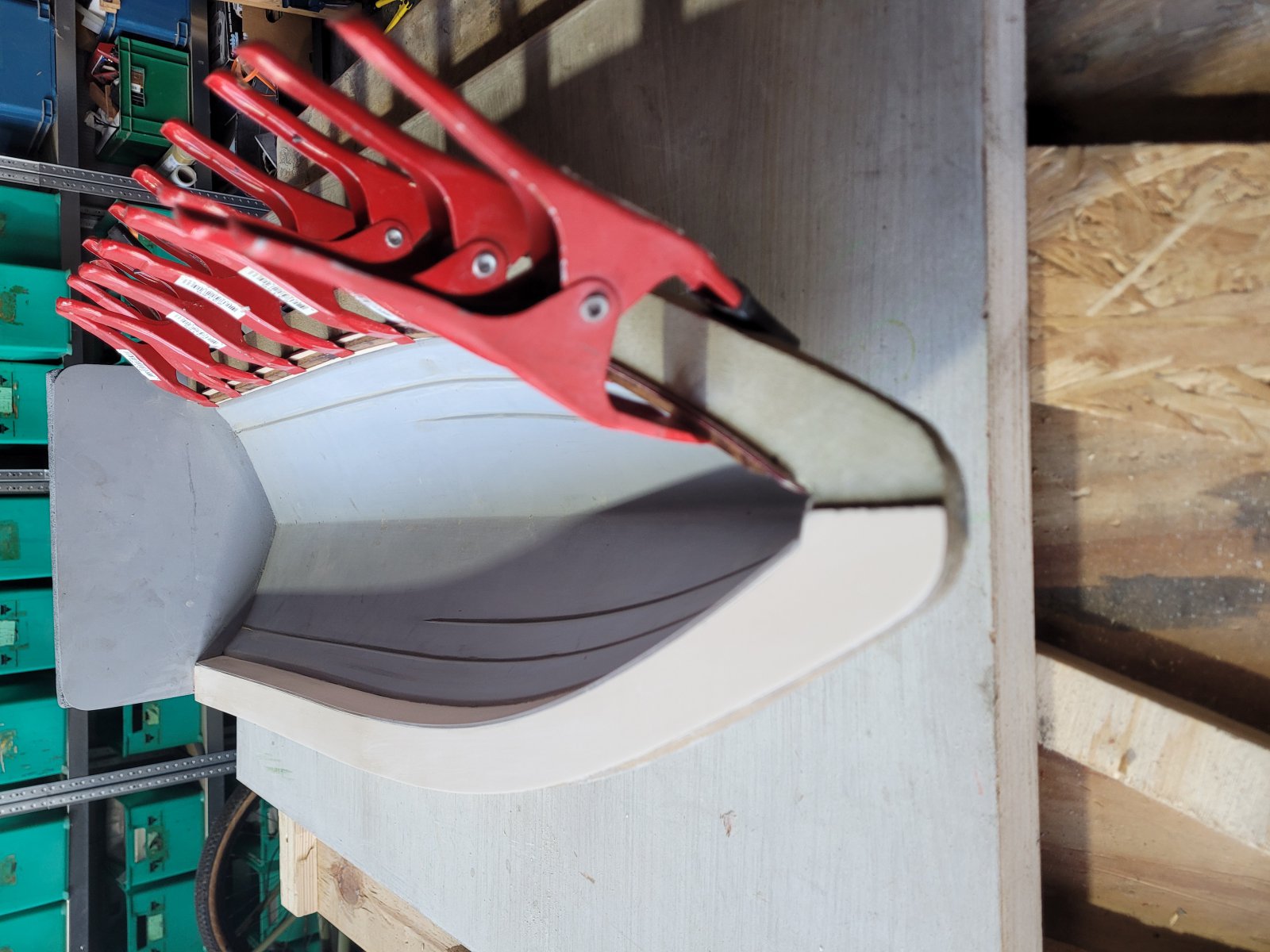

    Ik heb wat tijd aan de mal besteed. Ik ben de randen van de mal aan het beplakken met Formica:


  3. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

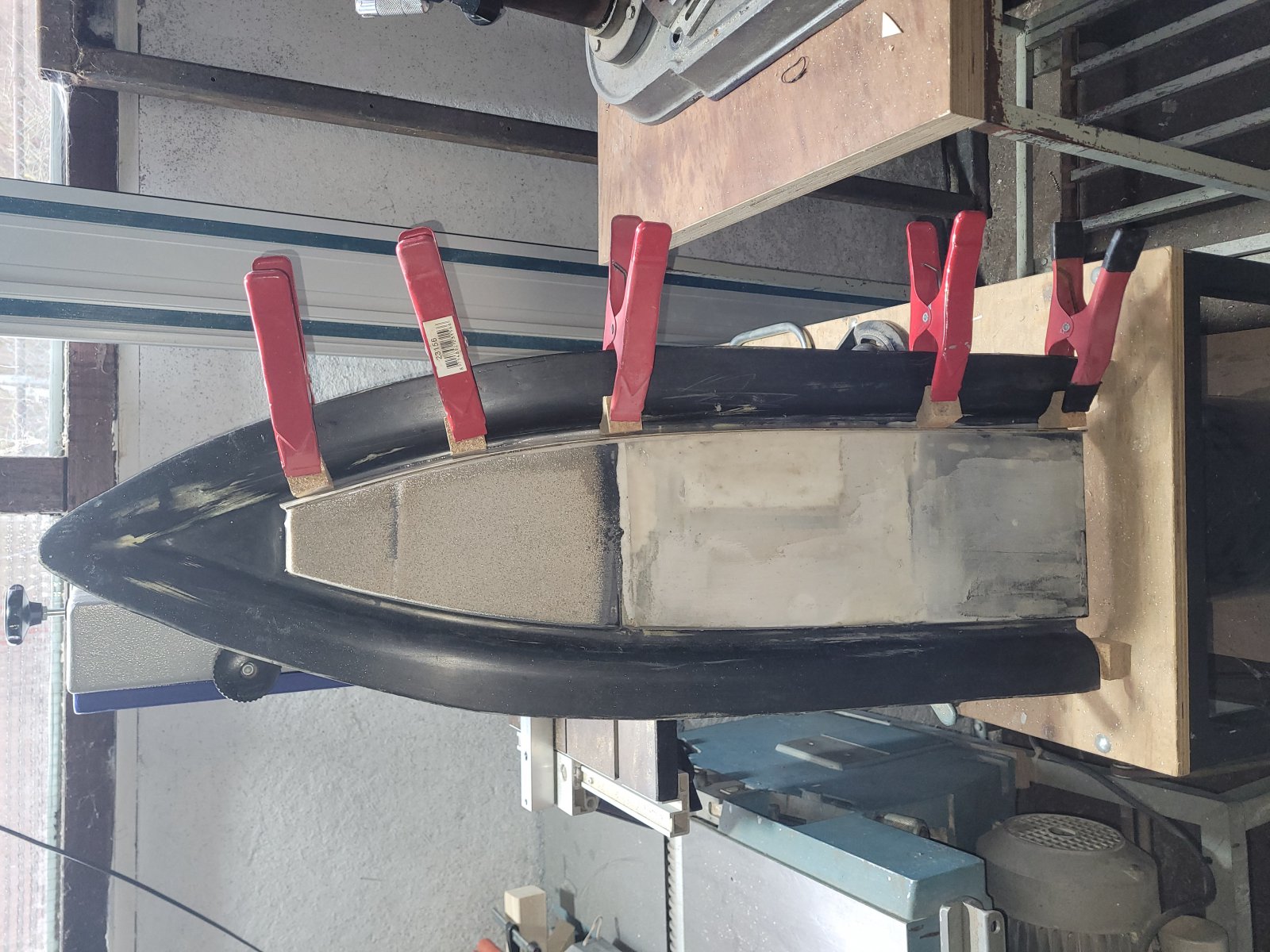

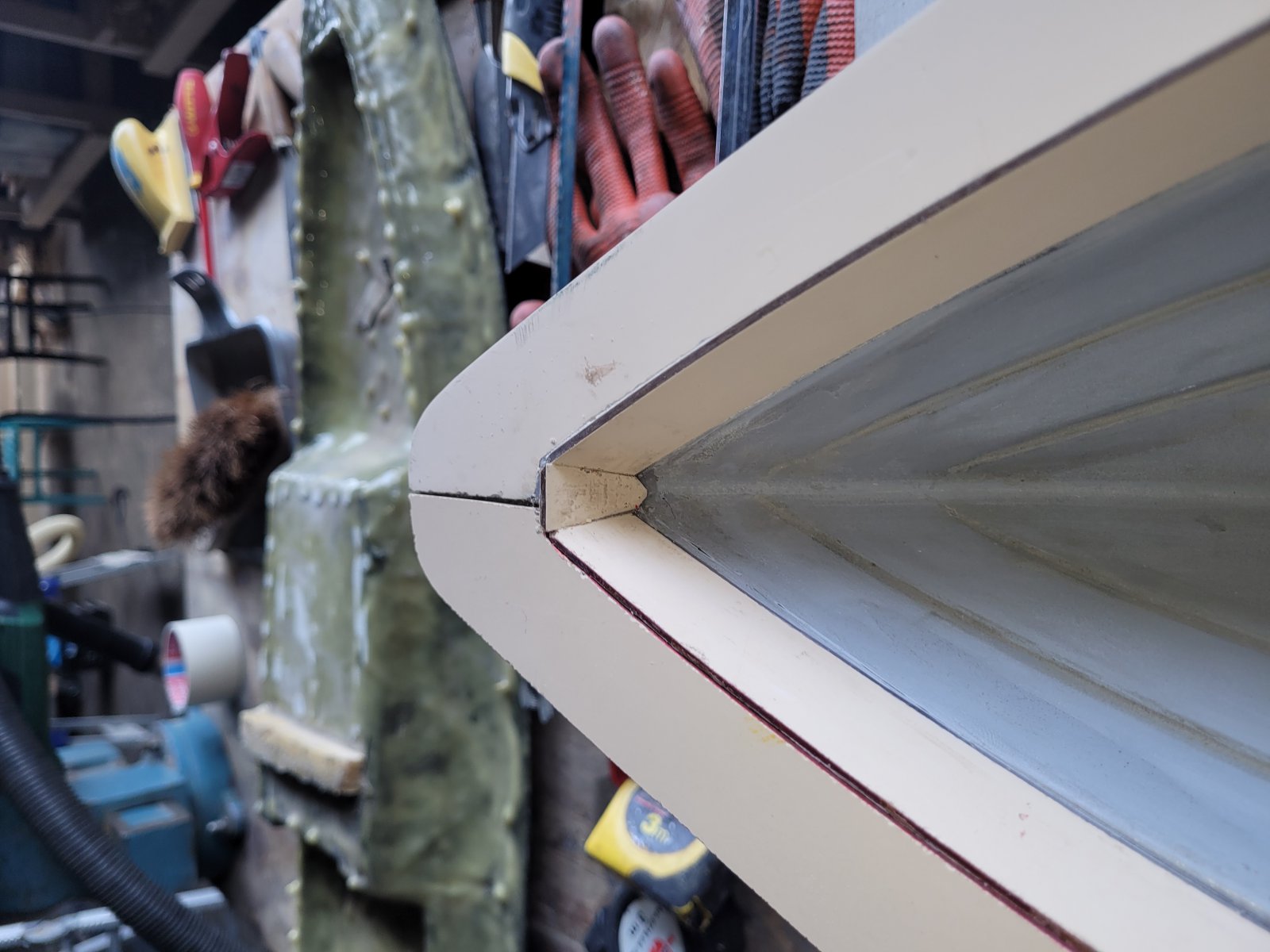

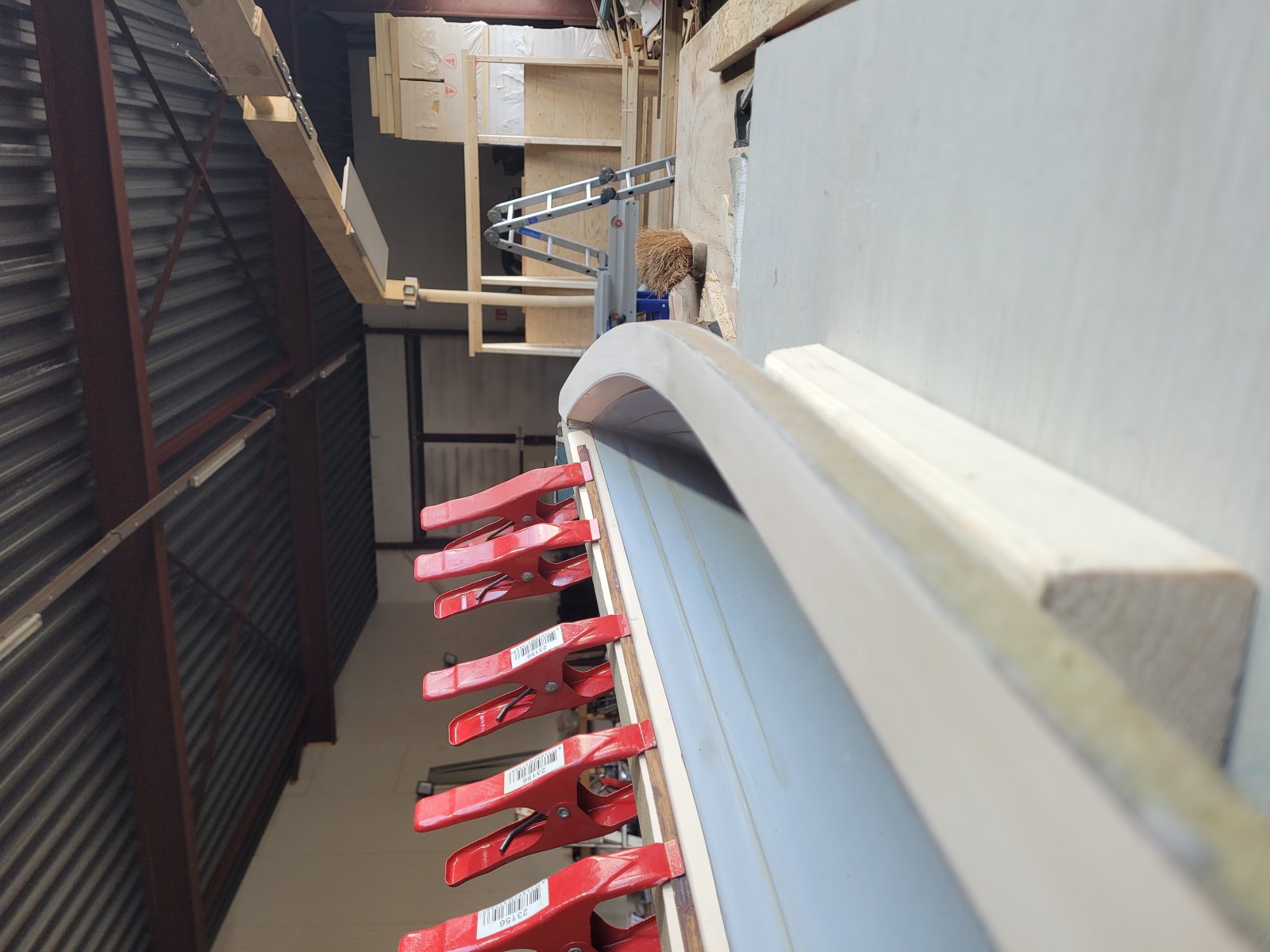

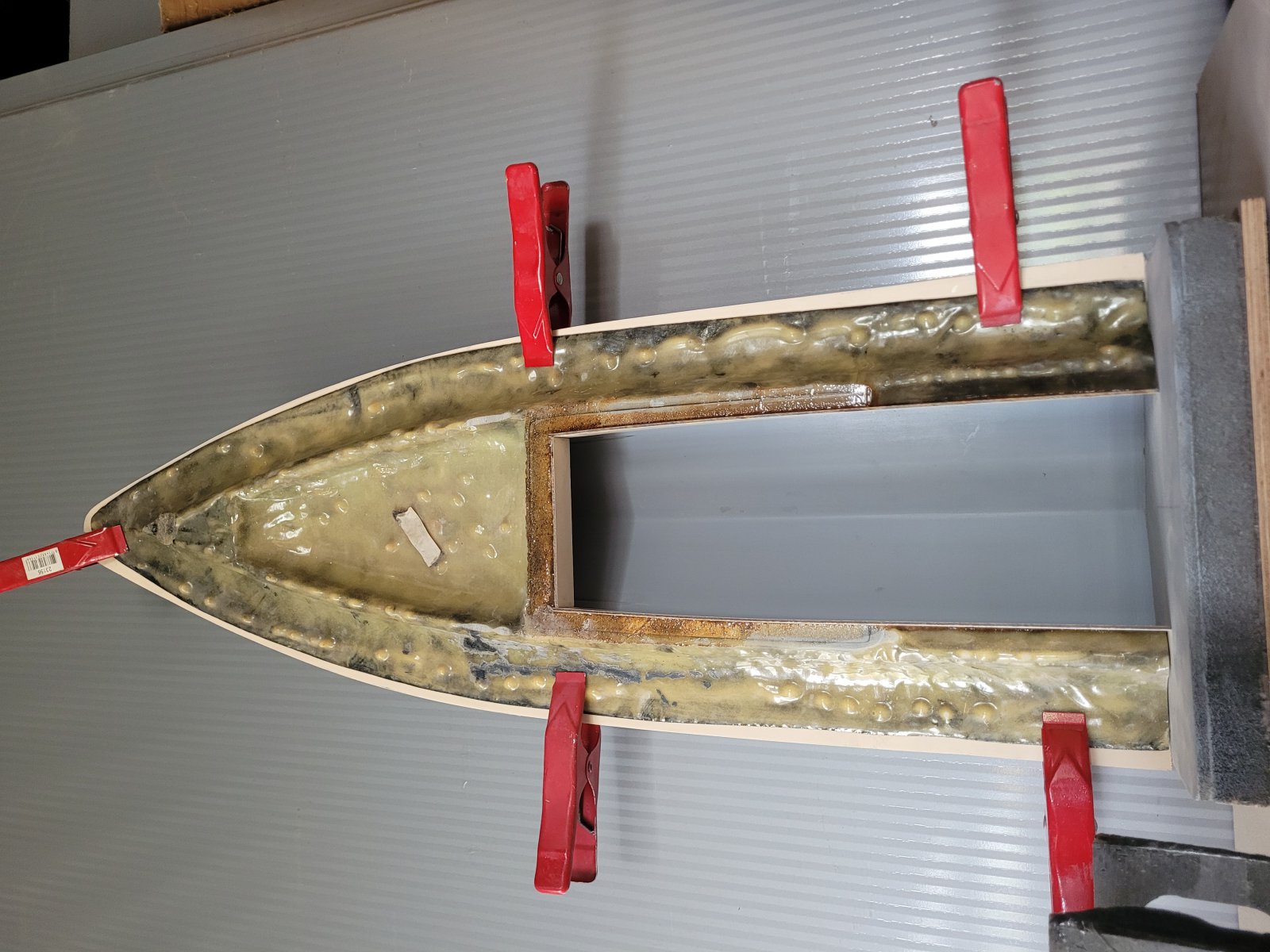

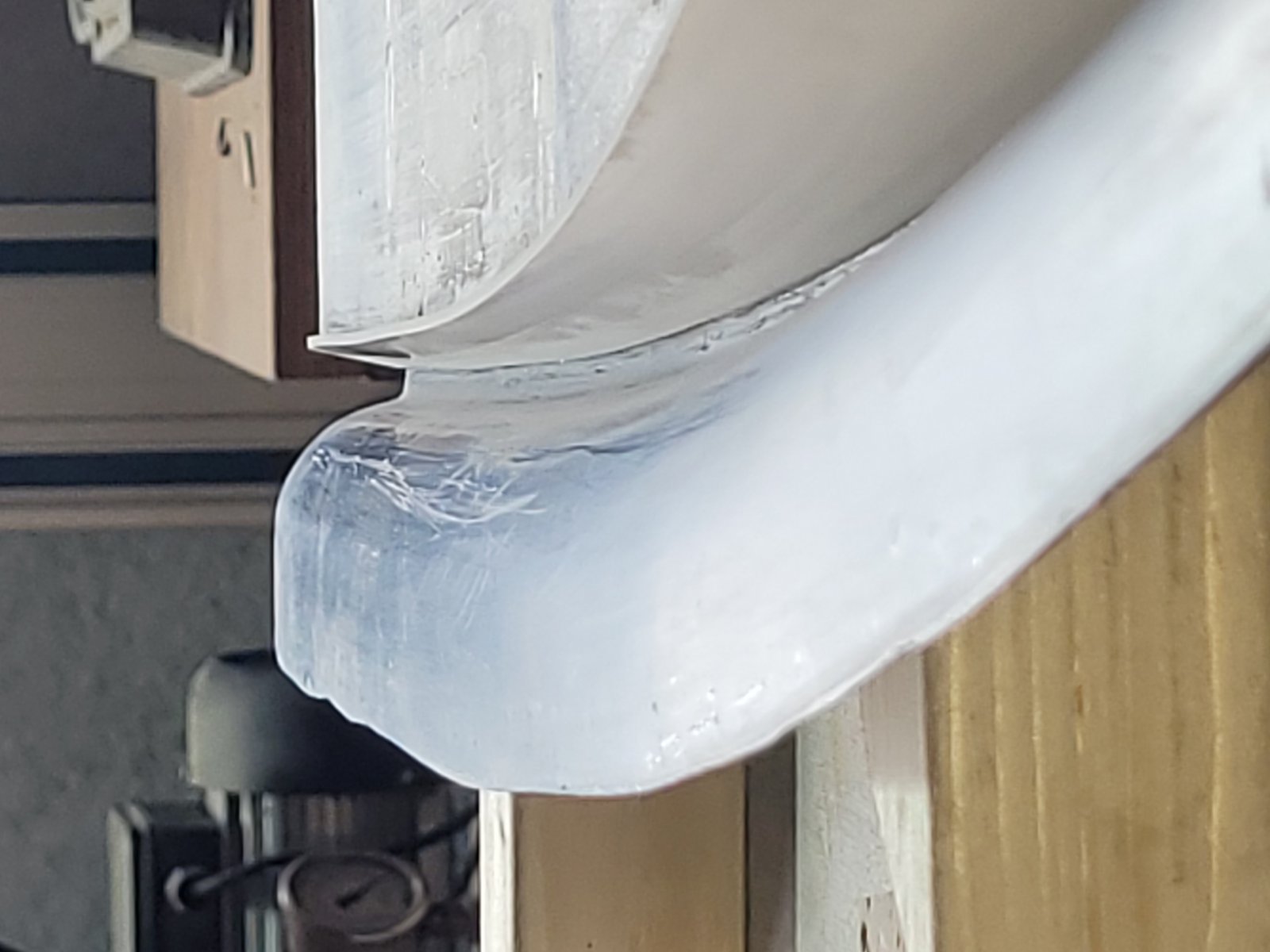

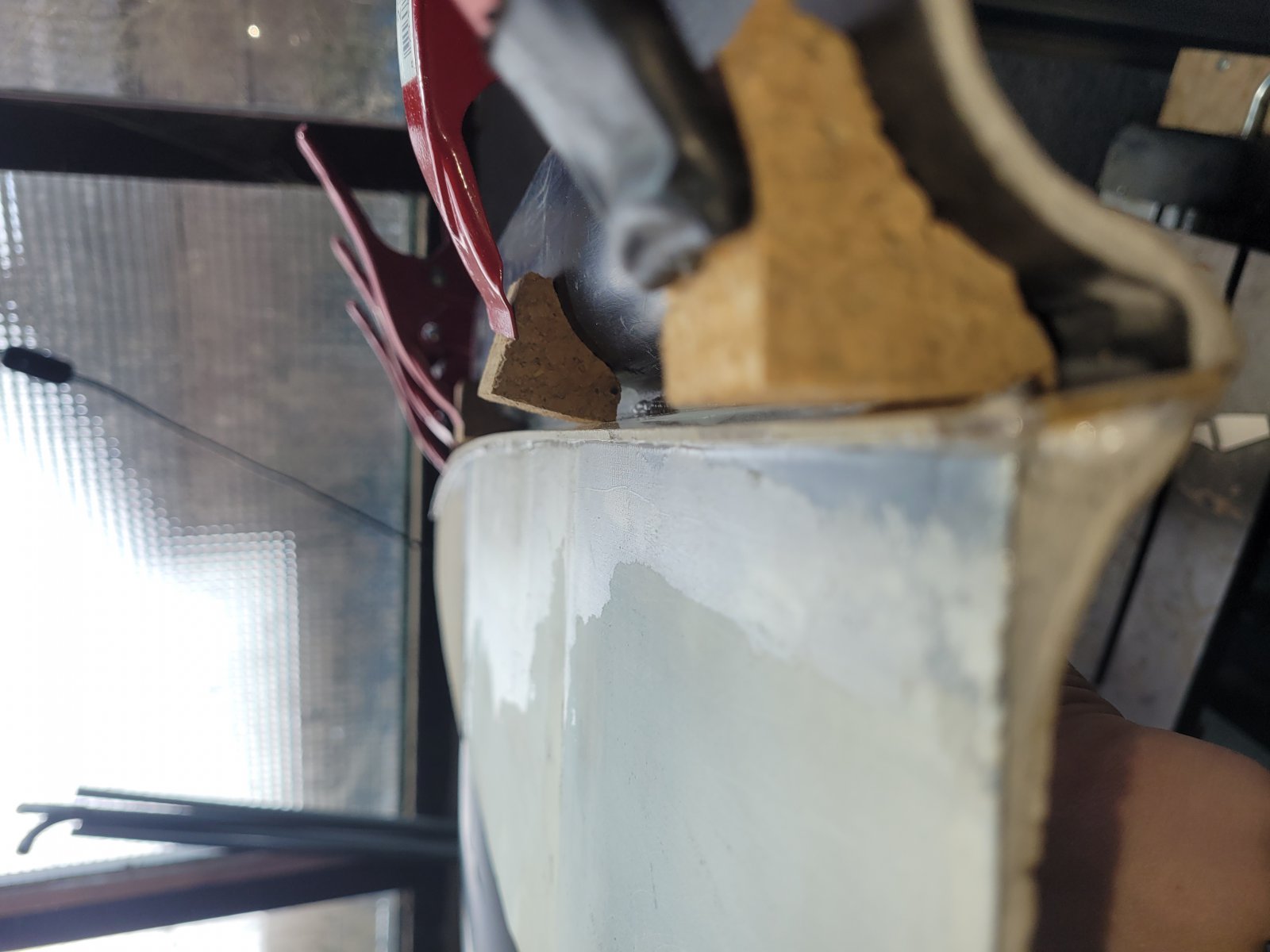

    De SB Flens is verlijmd, en al een beetje in model geschuurd: Bij BB staat het eerste deel gelijmd en geklemd te drogen.

    Laatst bewerkt: 24 mrt 2023
  4. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    En ook de dek-mal pak ik aan.

    De oude spiegel heb ik er reeds afgezaagd, en het oude motorhuis (midscheeps) heb ik opgevuld.
    Ik bouw de mal nu eerst opnieuw op met een volledig vlak dek en een nieuwe spiegel.
    Vervolgens wil ik de mal van een nieuwe dekopening voorzien.




    Laatst bewerkt: 24 mrt 2023
    Jan Walpot vindt dit leuk.
  5. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Na al die tijd ook hier weer de draad voorzichtig opgepakt.
    Hopelijk lukt het om ook dit model varend te krijgen.

  6. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Ik heb een mede-forumlid gevraagd me te helpen met de aandrijving. Hij heeft met een 3D printer een aantal aandrijvingen voor me geprint. Deze zijn van het model M-Jet 30, een dual-stage jetpomp met een impeller-diameter van 30 mm. Het idee is om 2 van deze units naast elkaar in het model te plaatsen.

    Laatst bewerkt: 24 mrt 2023
  7. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen


    Bijgevoegde bestanden:

    Laatst bewerkt: 24 mrt 2023
  8. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

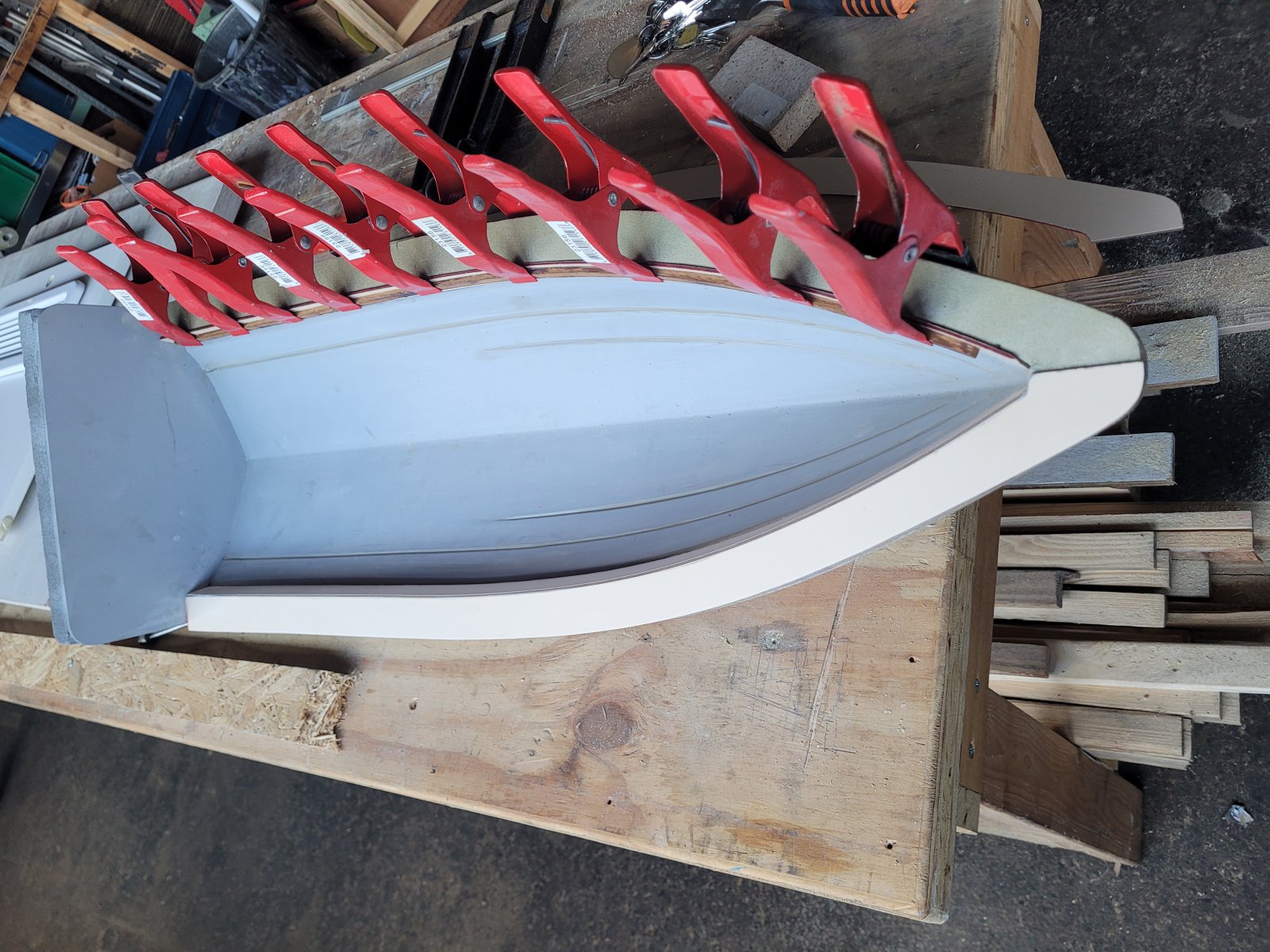

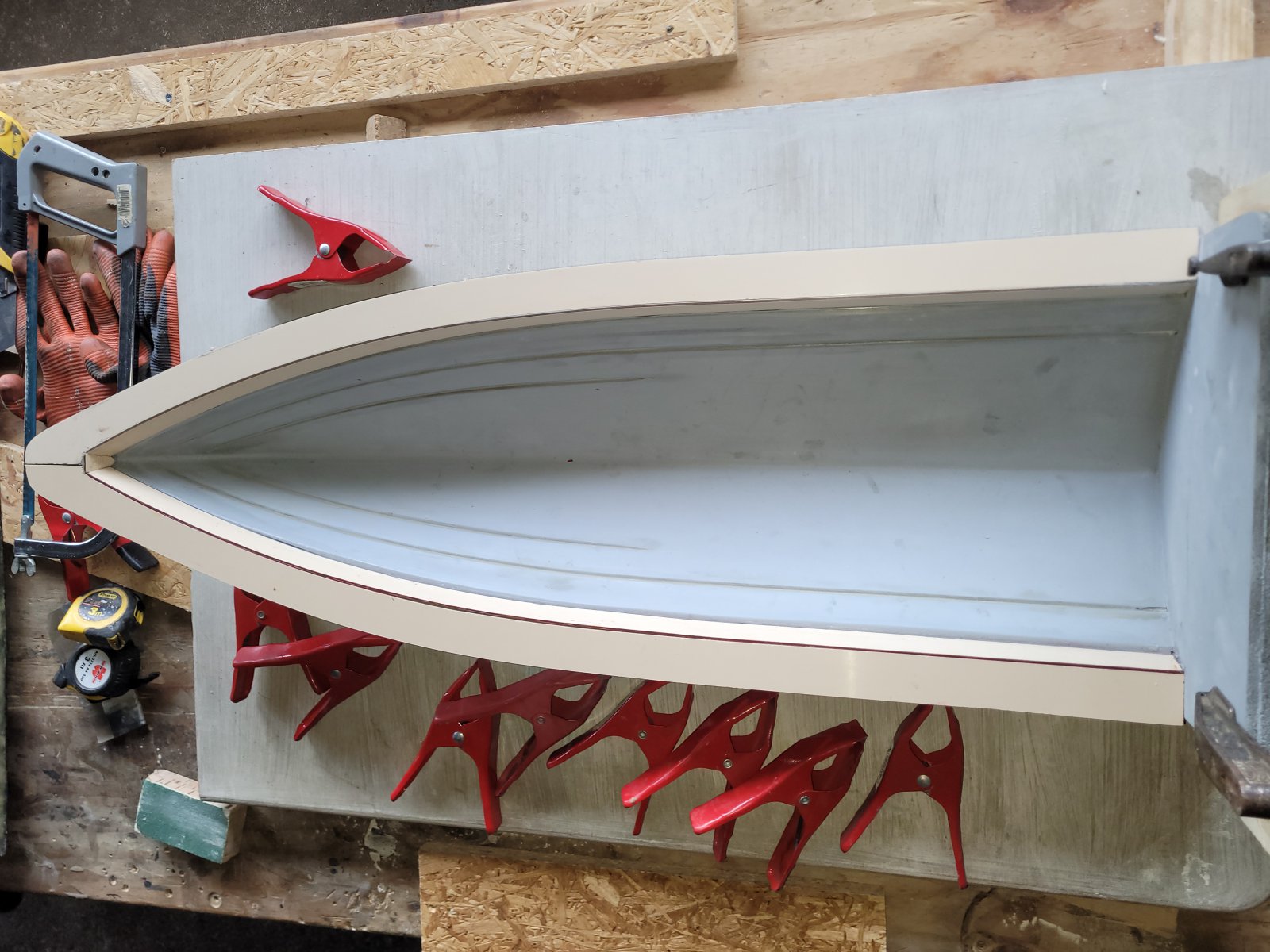

    Vannochtend alle marktklemmen losgehaald en de BB flens verlijmd.

    De proefpassing:



    Na verlijmen alles uitpakken en netjes maken:thumbsup:

    Laatst bewerkt: 25 mrt 2023
    Jan Walpot vindt dit leuk.
  9. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

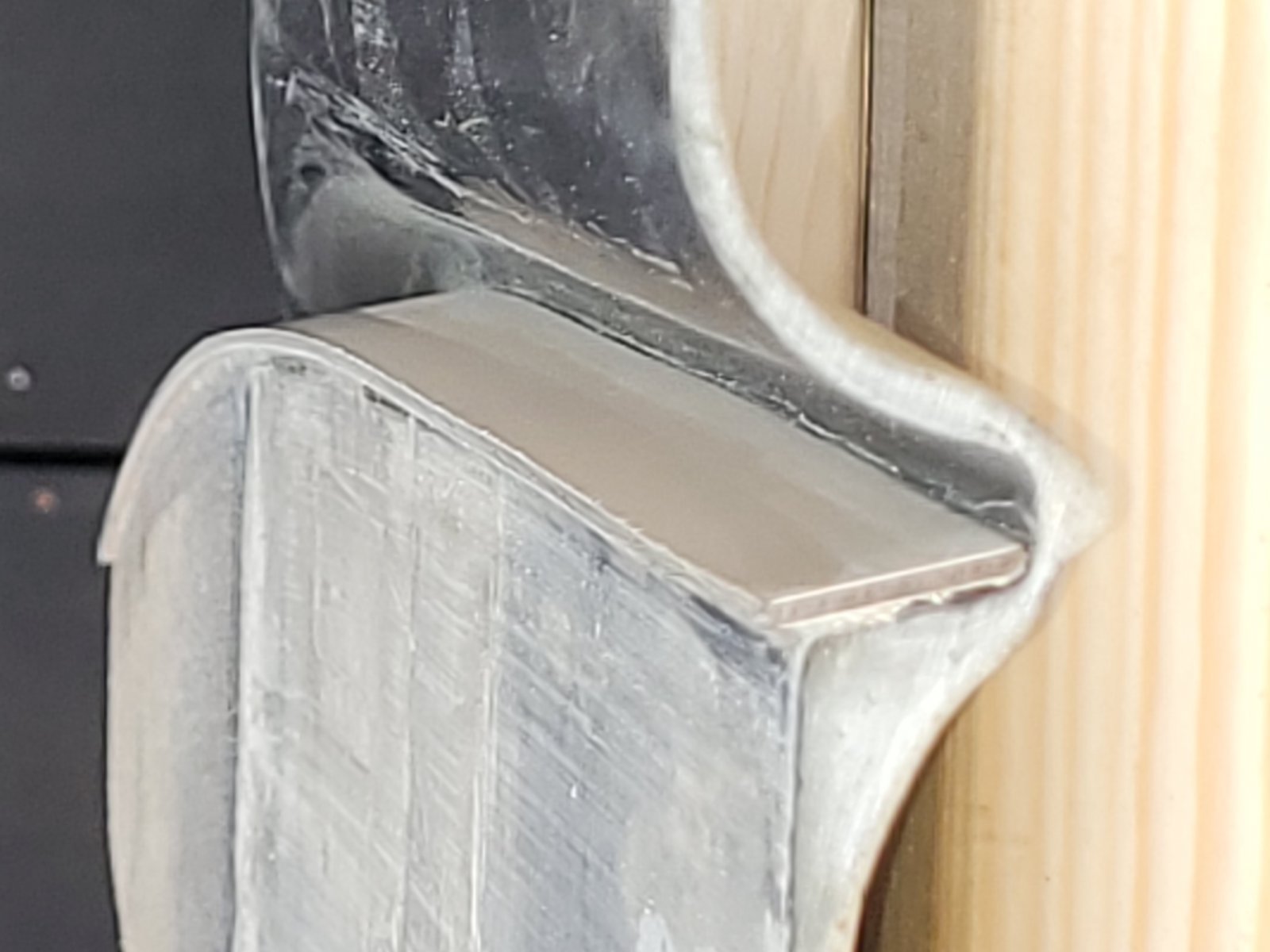

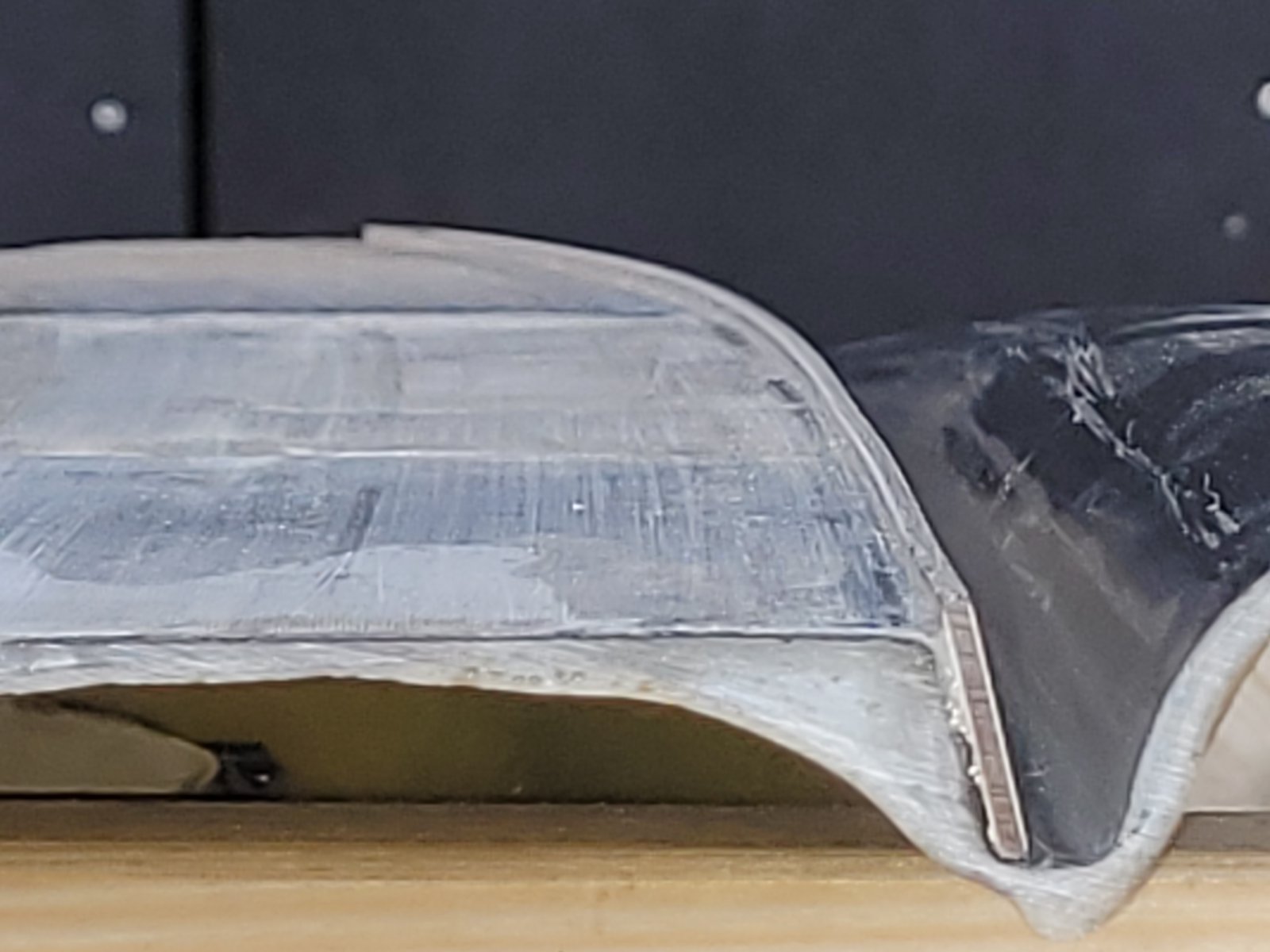

    Met de dekmal schiet het ook al wat op: het beplakken van de zijkanten lijkt te gaan lukken.

    Ik heb de opstaande rand parallel met het dek geschuurd, waarbij ik ruimte heb gelaten voor de dikte van de plaat Formica waarmee ik het dek ga beplakken. Als daar uiteindelijk stiekem toch een lijmnaad blijft staan is die in iedergeval lossend.

    Liefst zou ik ook op de rand van de zetting voor de tube de deklijn uitzetten met een strook Formica. Dat creëert gelijk een mooie trimlijn en een flens om later romp en dek te centreren en te verlijmen.

    Voorlopig gaat het lekker, maar er zit zeker nog een hele hoop (schuur-)werk in voor dat dit alles gereed is om er een fatsoenlijk rompje uit te halen:D







    Bijgevoegde bestanden:

    Laatst bewerkt: 25 mrt 2023
    Jan Walpot vindt dit leuk.
  10. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Even een kleine update.

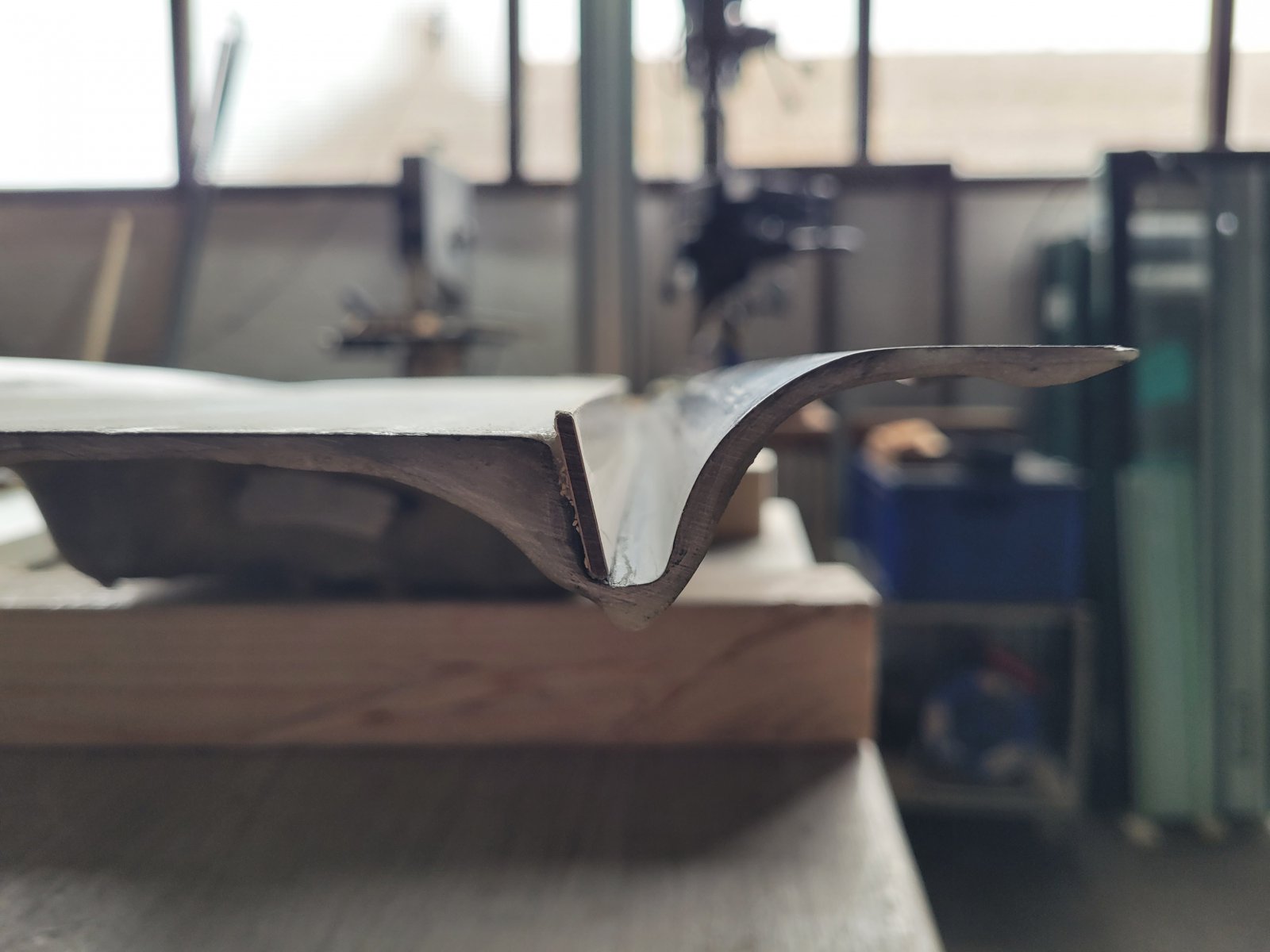

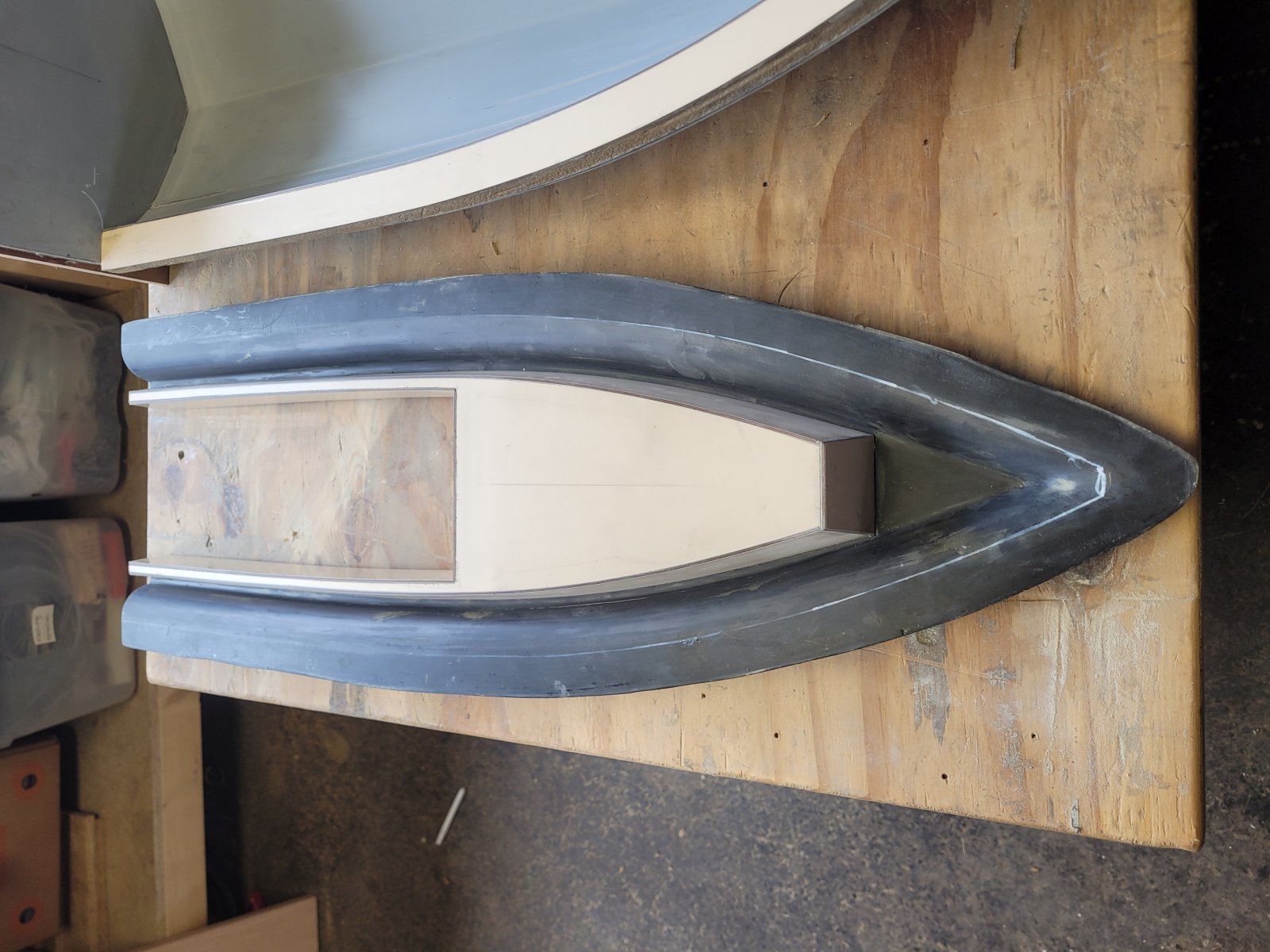

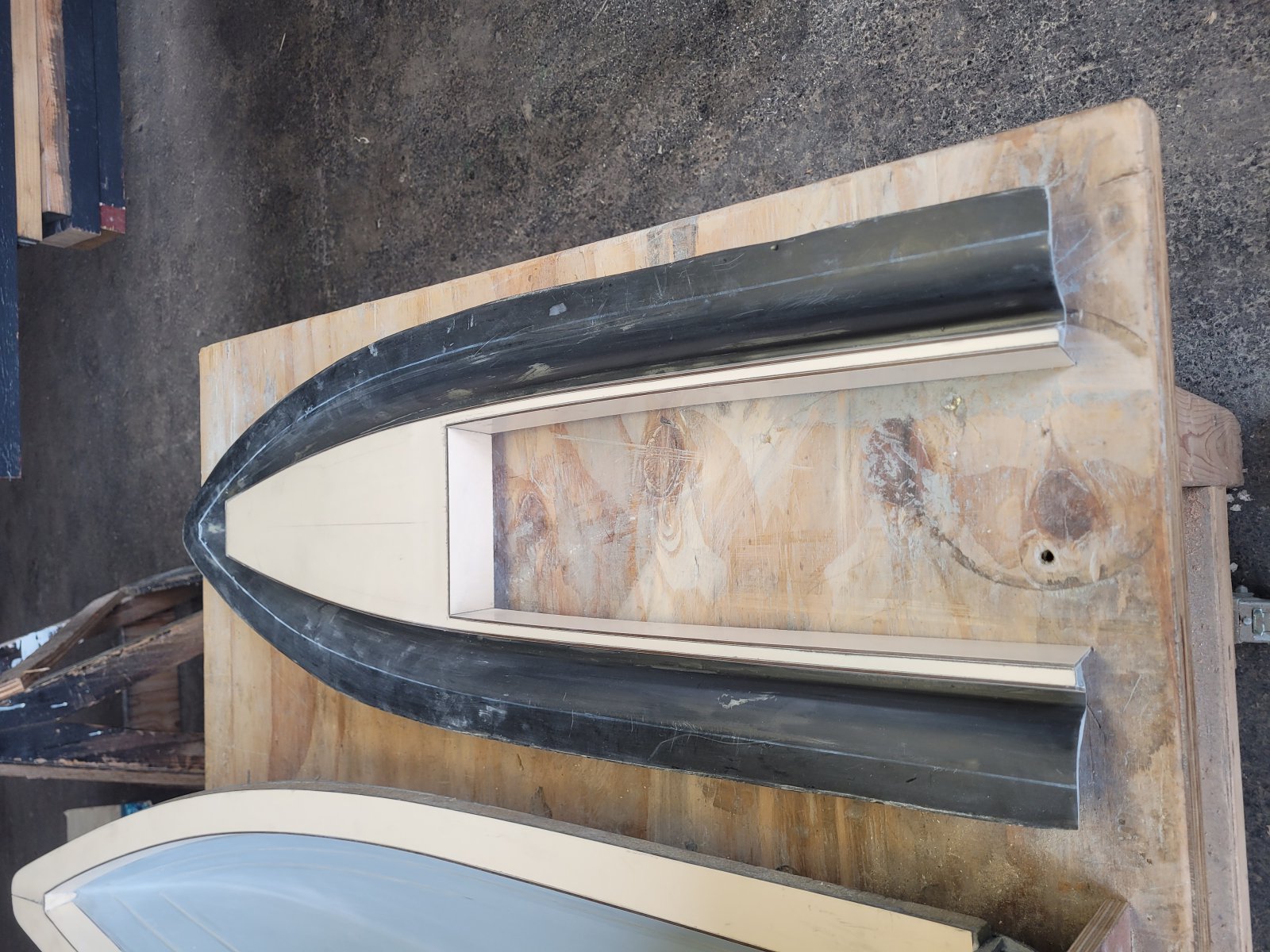

    Ik ben wat verder gekomen met de dekmal:





    Tot zover maar weer even

    Laatst bewerkt: 27 jul 2023
  11. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Ik weet nog niet zeker hoe ik de aansluiting met de spiegel ga maken. Ook de hoogte van de dekflens voor de opbouw staat nog niet vast. Liefst zo hoog mogelijk om de kans op water in de boot zo klein mogelijk te houden:)

  12. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Ook wil ik straks alles in de Double coat zetten. Dat is een 2 componenten polyurethaanlak die goed chemisch resistent is en zich goed laat schuren en polijsten. Dat helpt met de levensduur van de mallenset (als ik voor de rest ook alles goed heb gedaan tenminste;)).

  13. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Dus als alles gereed is qua vormbouw dan ga ik alles zorgvuldig schuren en stof-en vevrij maken zodat de lak goed hecht. Daarna lakken en dat dan weer schuren tot aan polijsten toe...

    Ik zie vele fijne uurtjes stofhappen in het verschiet! :confused:

    Tamiya1970 vindt dit leuk.
  14. Bootjebouwer 2

    Bootjebouwer 2

    Lid geworden:
    23 jul 2019
    Berichten:
    1.399
    Locatie:
    Het noorden van Drenthe
    Tóch weer aan de mondkapjes.:D

    haje74 vindt dit leuk.
  15. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Ja precies!

  16. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

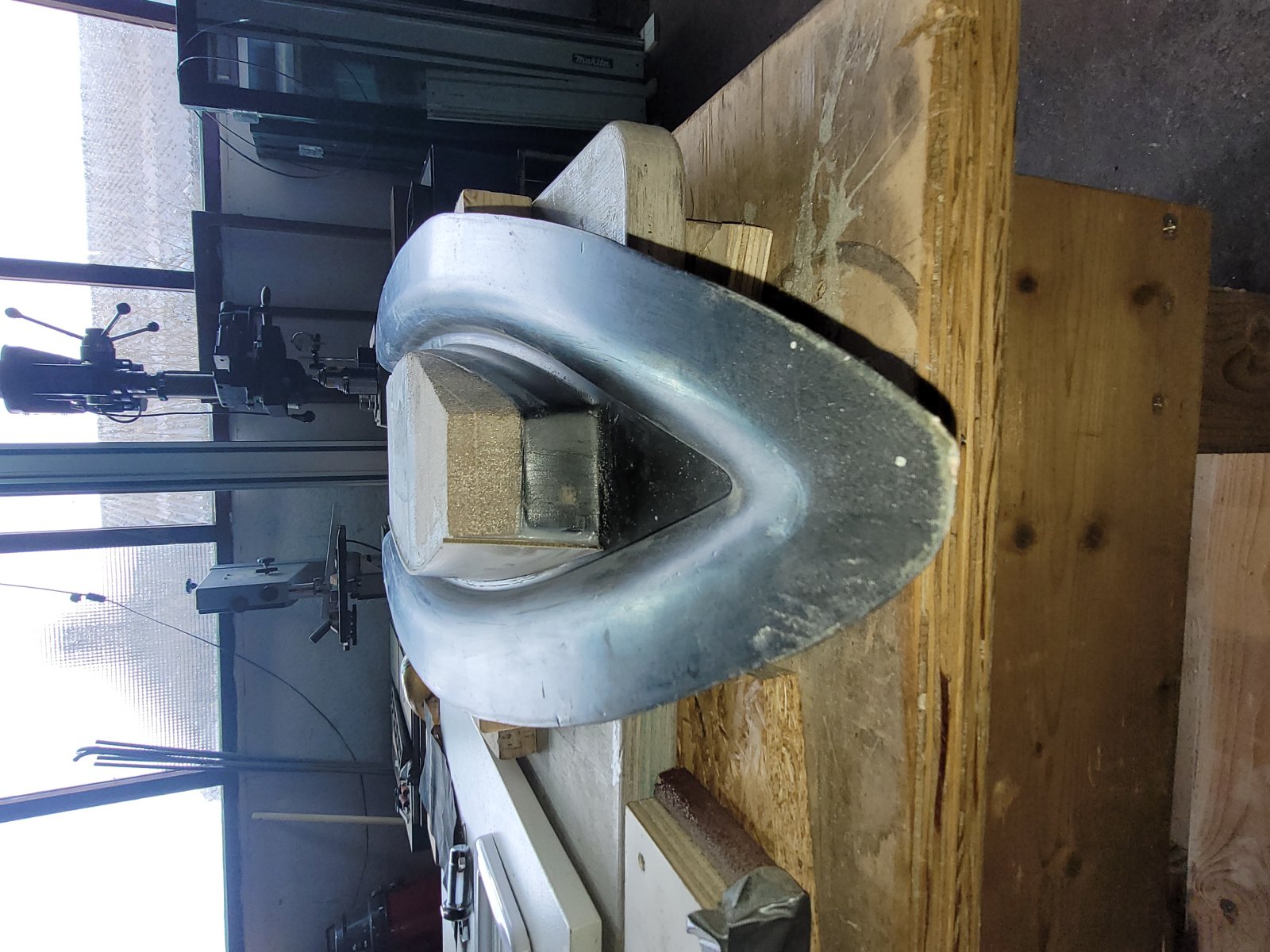

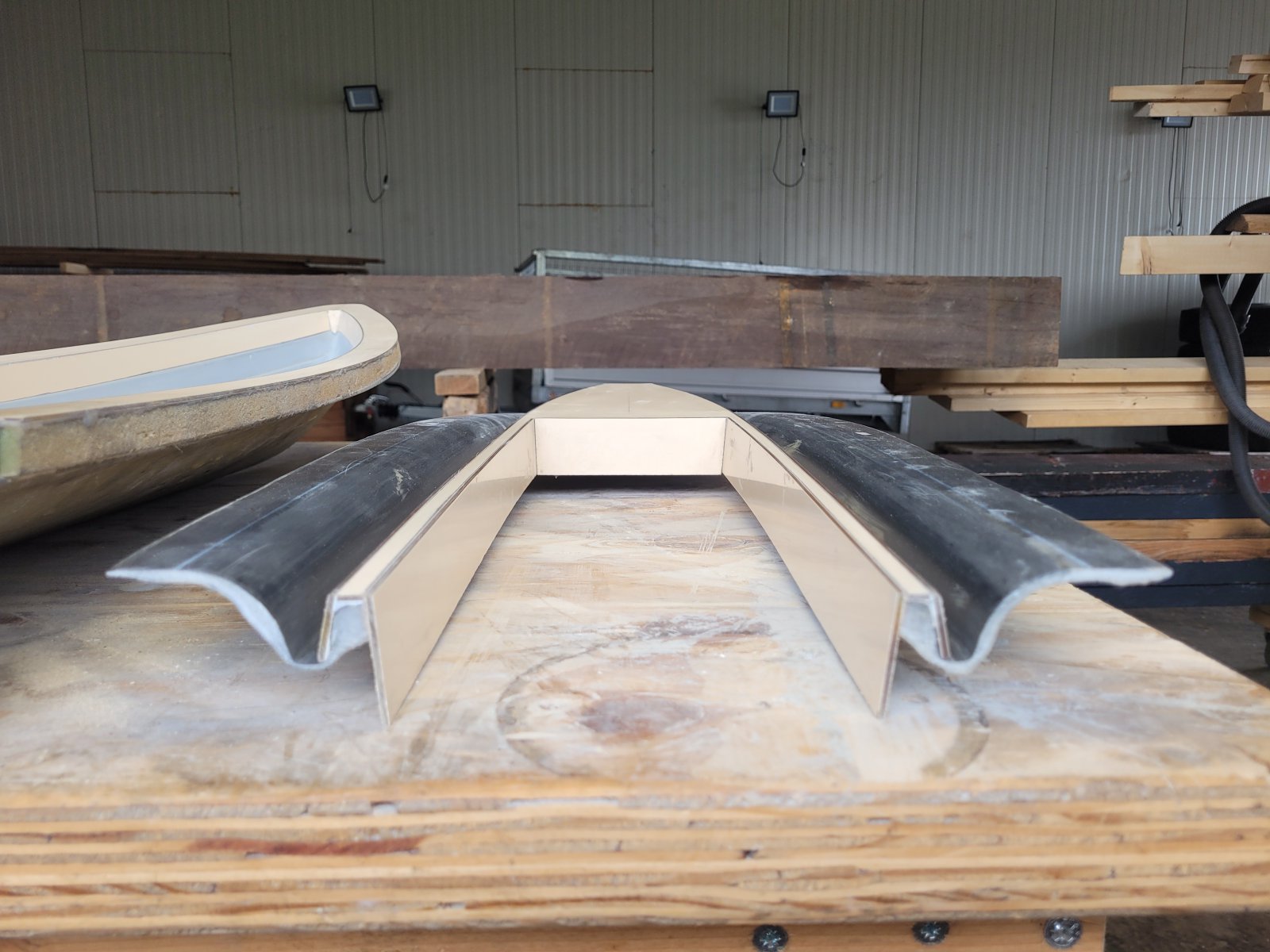

    Ik denk er ook over om op de rand van de dekmal een aanslag rondom te maken zodat er een duidelijke trimlijn ontstaat en de flens zelf ook wat meer body krijgt. Hier zie je duidelijk dat de dekmal en de rompmal niet echt lekker matchen in de omtreko_O


    Laatst bewerkt: 27 jul 2023
  17. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

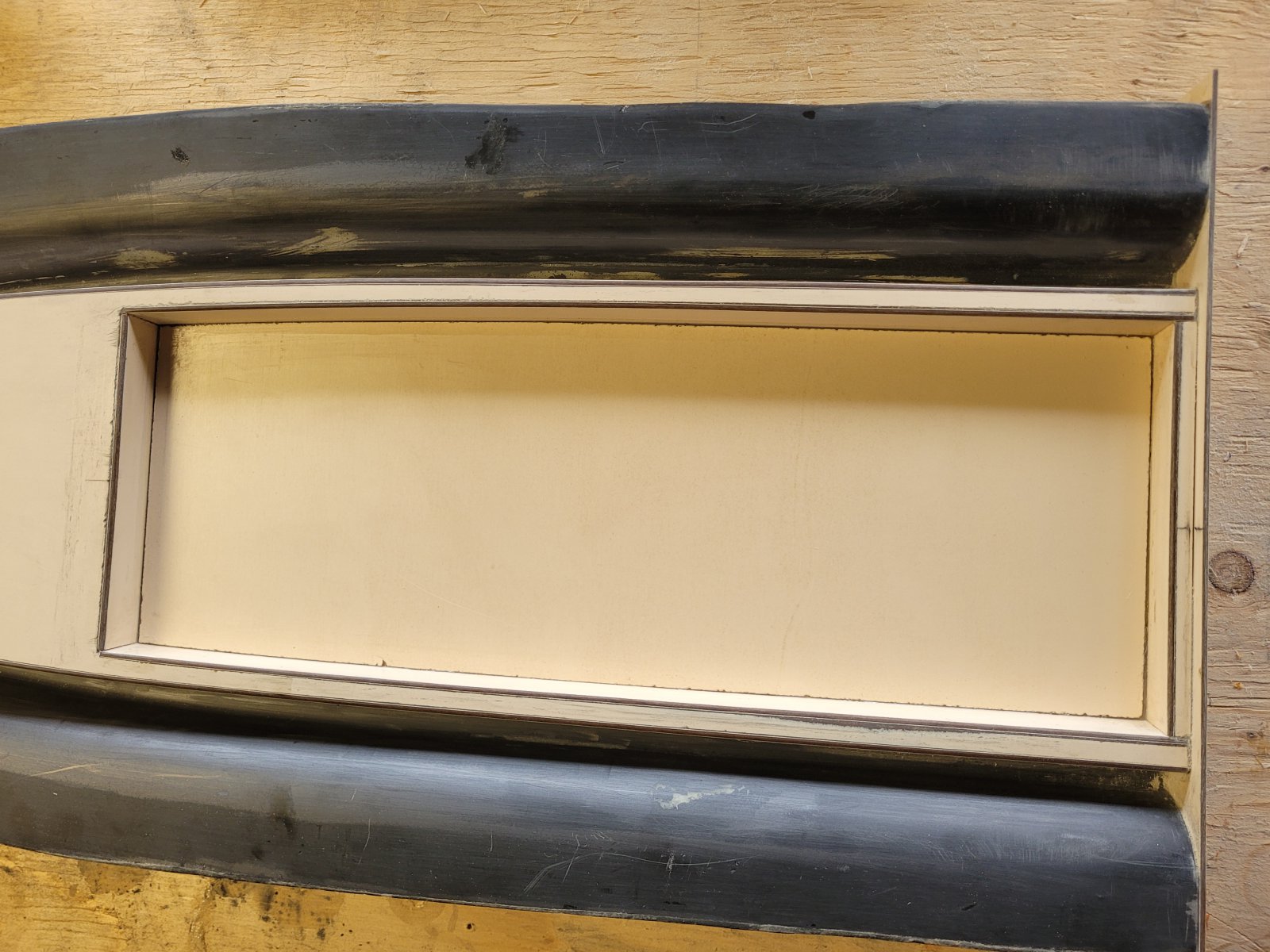

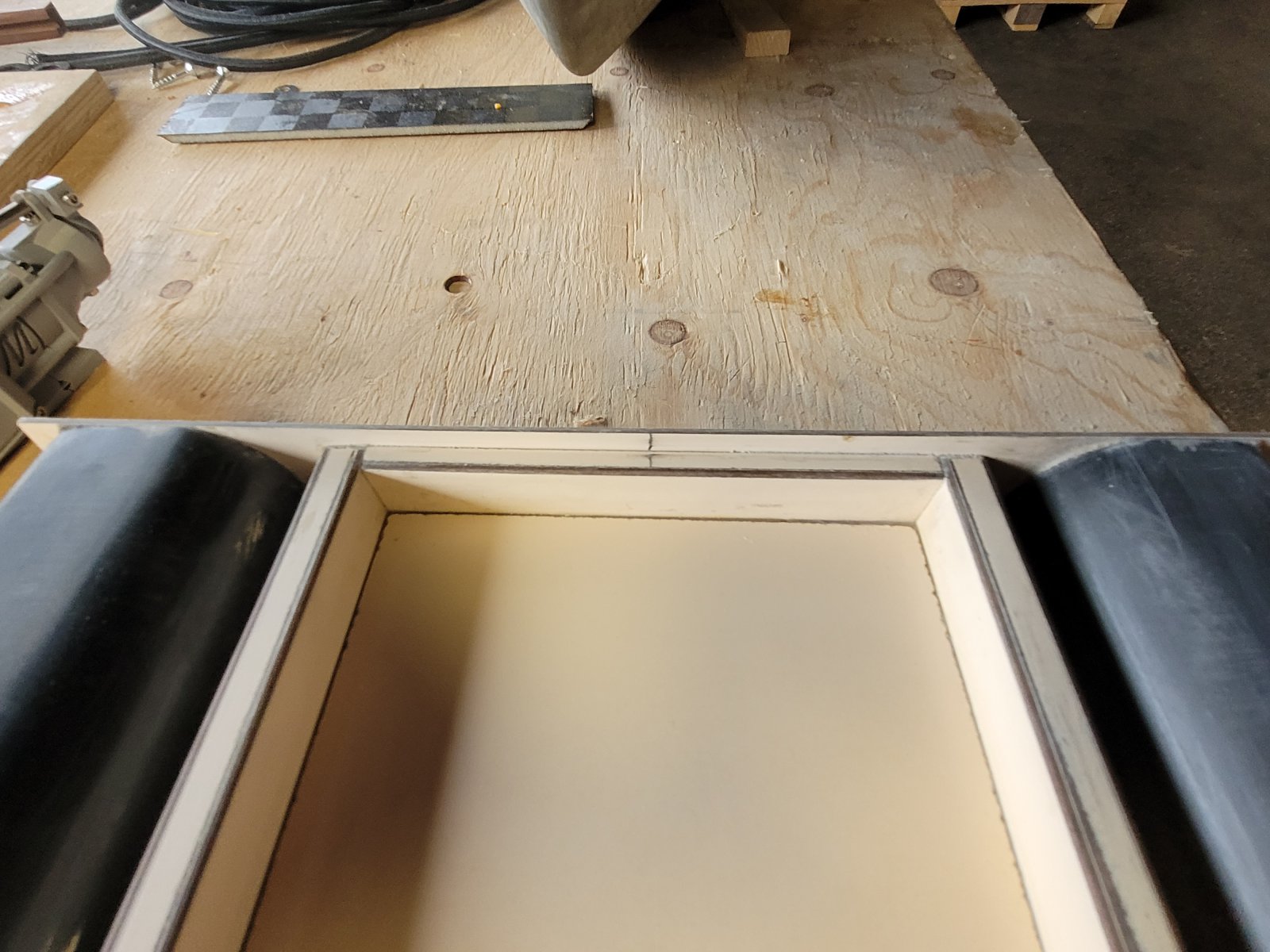

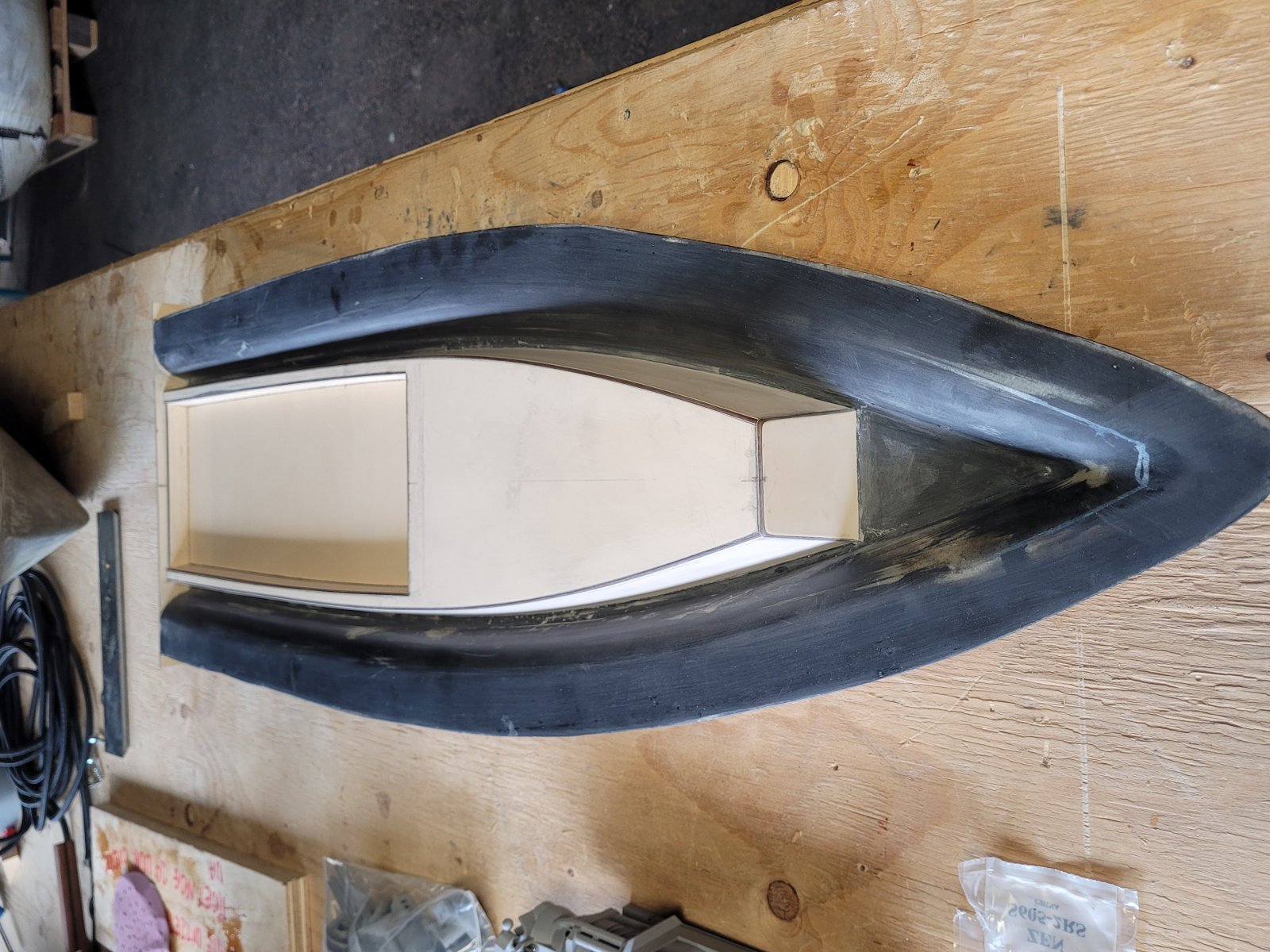

    Ik heb weer wat aan de dekmal kunnen sleutelen. Ik heb de dek-opening bepaald, en de lijmflens langs de spiegel:




    Bijgevoegde bestanden:

  18. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

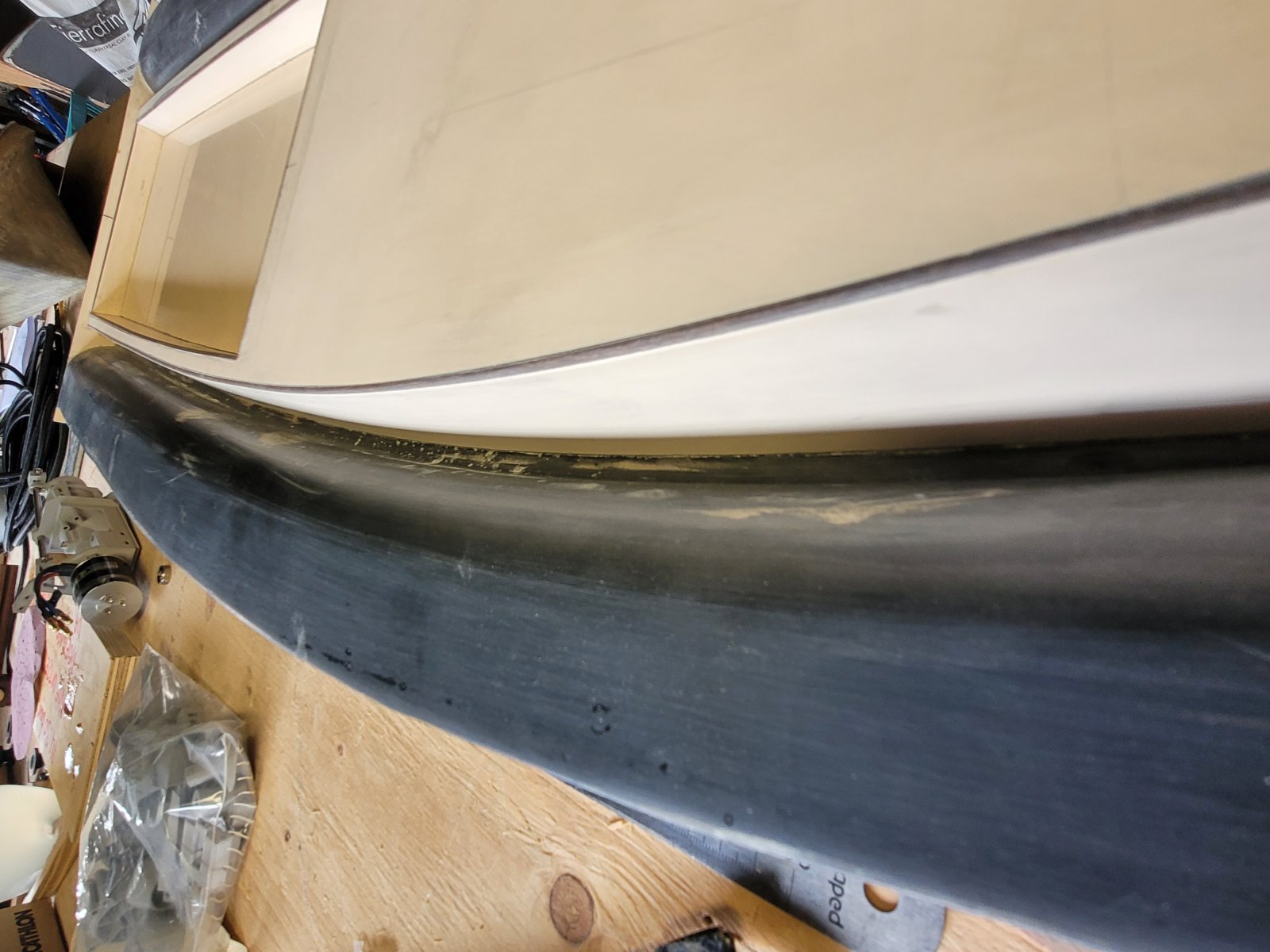

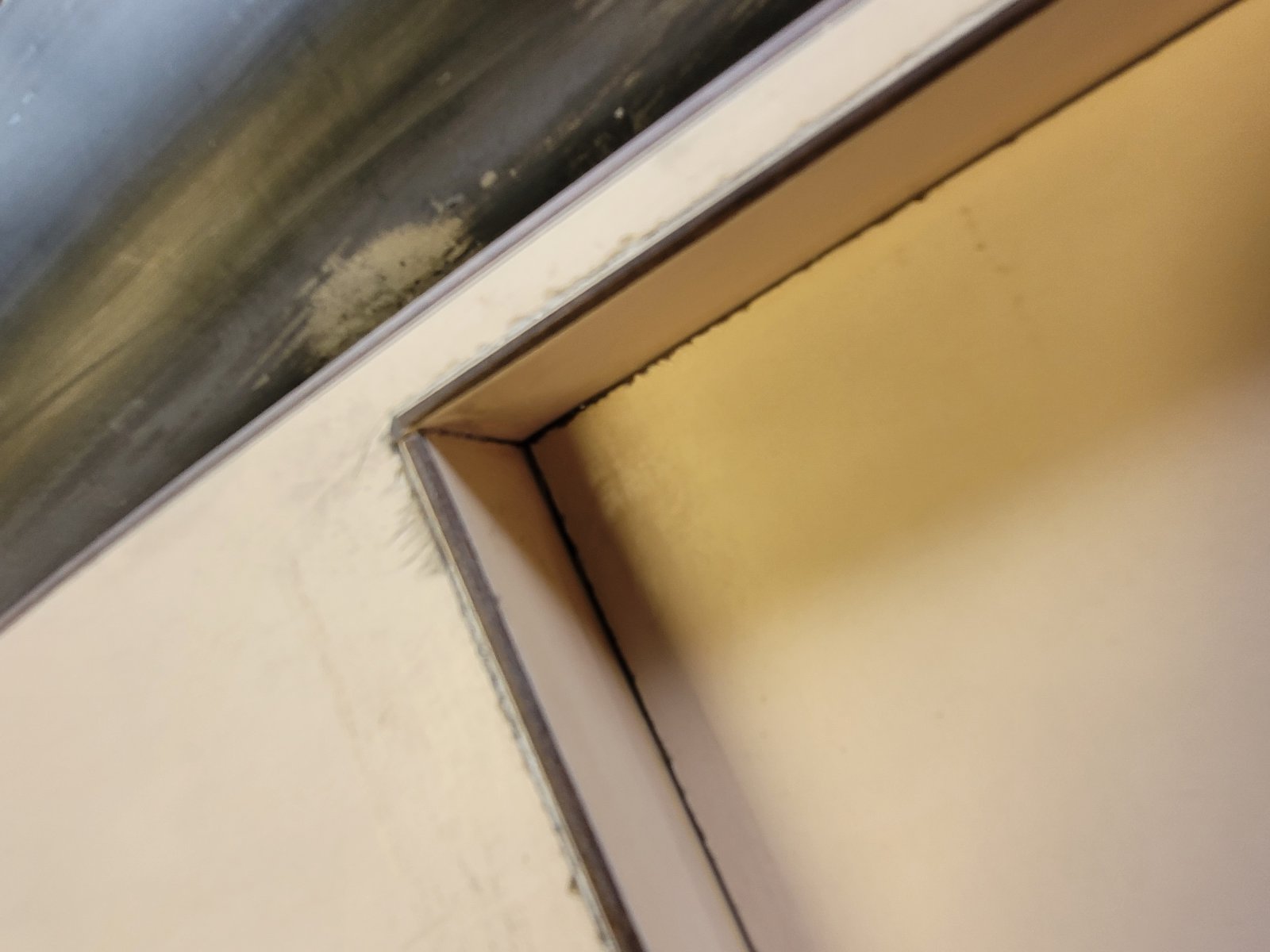

    Ik denk dat voor een eerste "pull" ik de moeilijk inwendige hoeken ga voorzien van een wax-fillet om zeker te zijn dat het dek goed uit de mal komt bij lossen. Dus hier rondom de dek-opening:


    En hier langs de opstaande rand van de tube-base:


    En langs de lijmflens langs de spiegel van de romp:


    Laatst bewerkt: 5 okt 2023
  19. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    De dekmal krijgt nog een extra opstaande rand langs de spiegel voor het kunnen aanbrengen van een vacuum-bag.

  20. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen

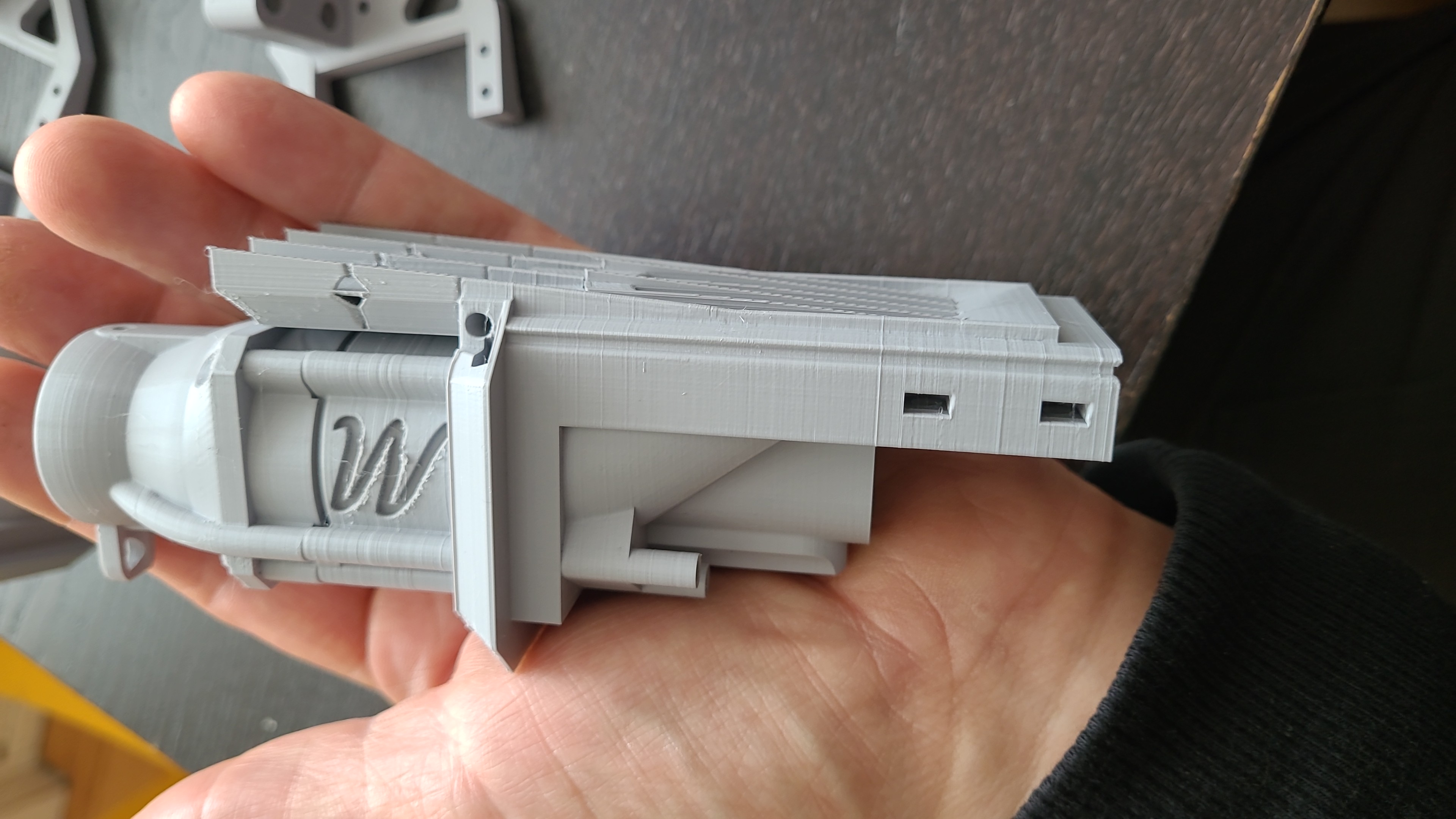

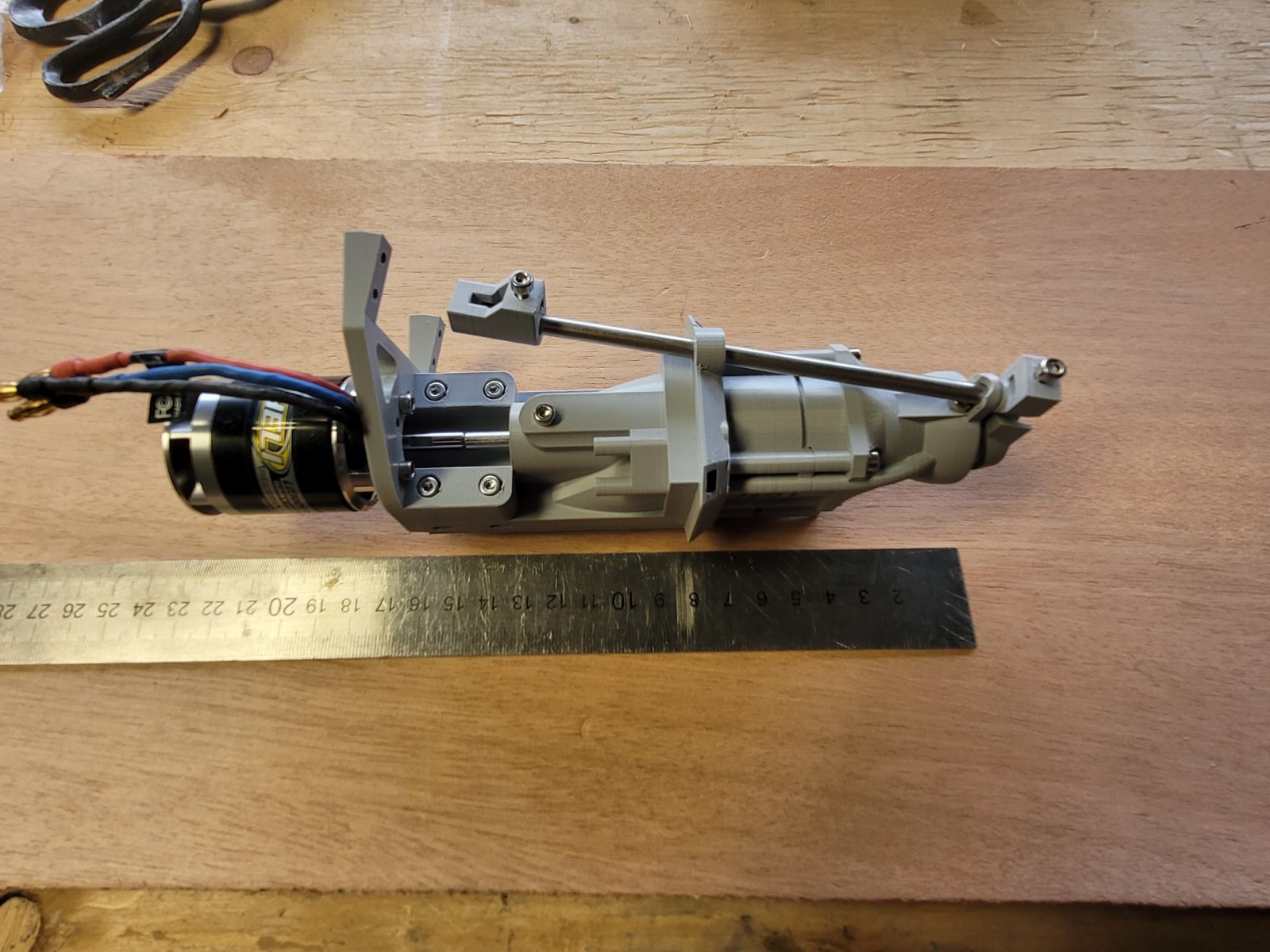

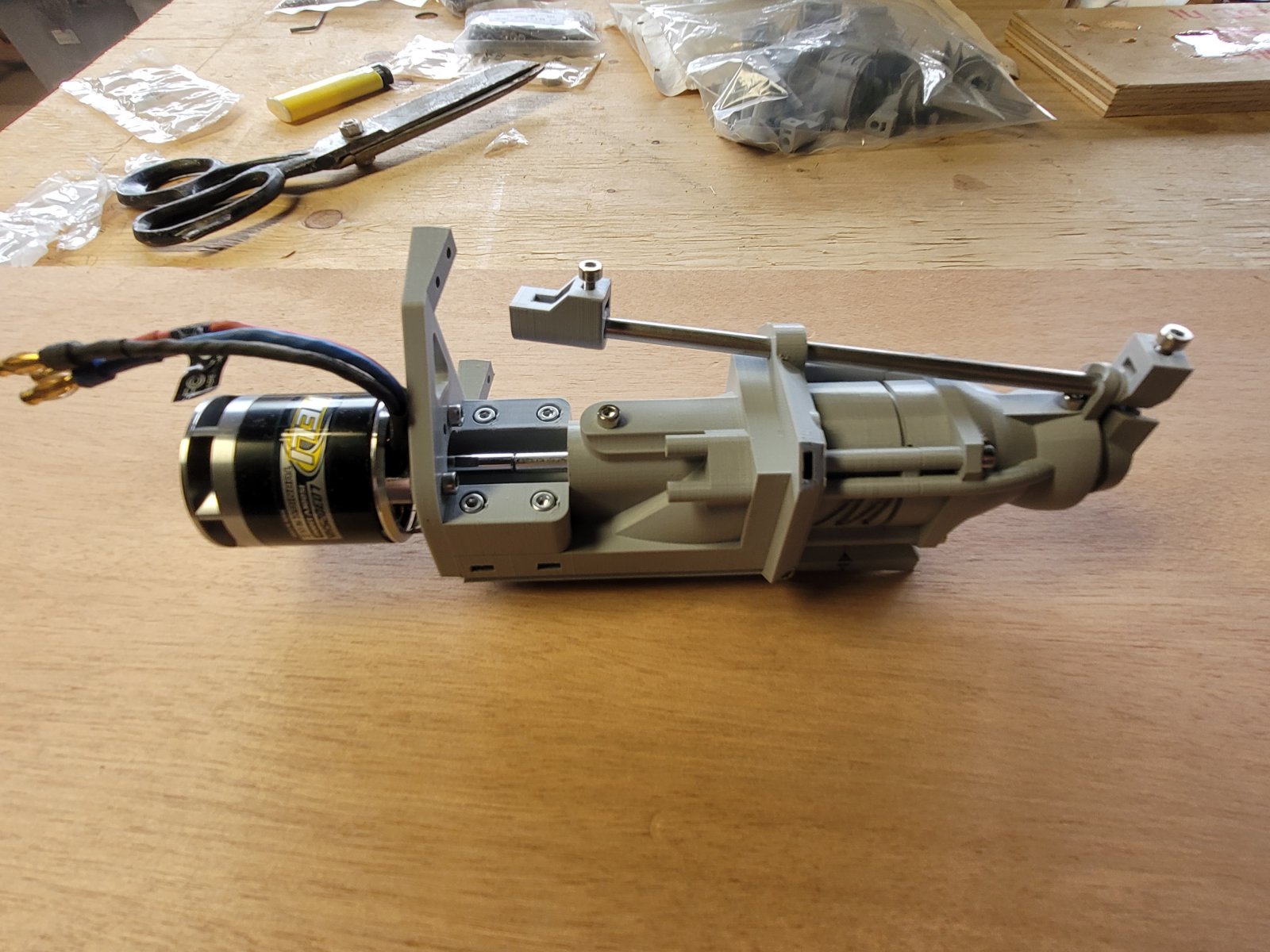

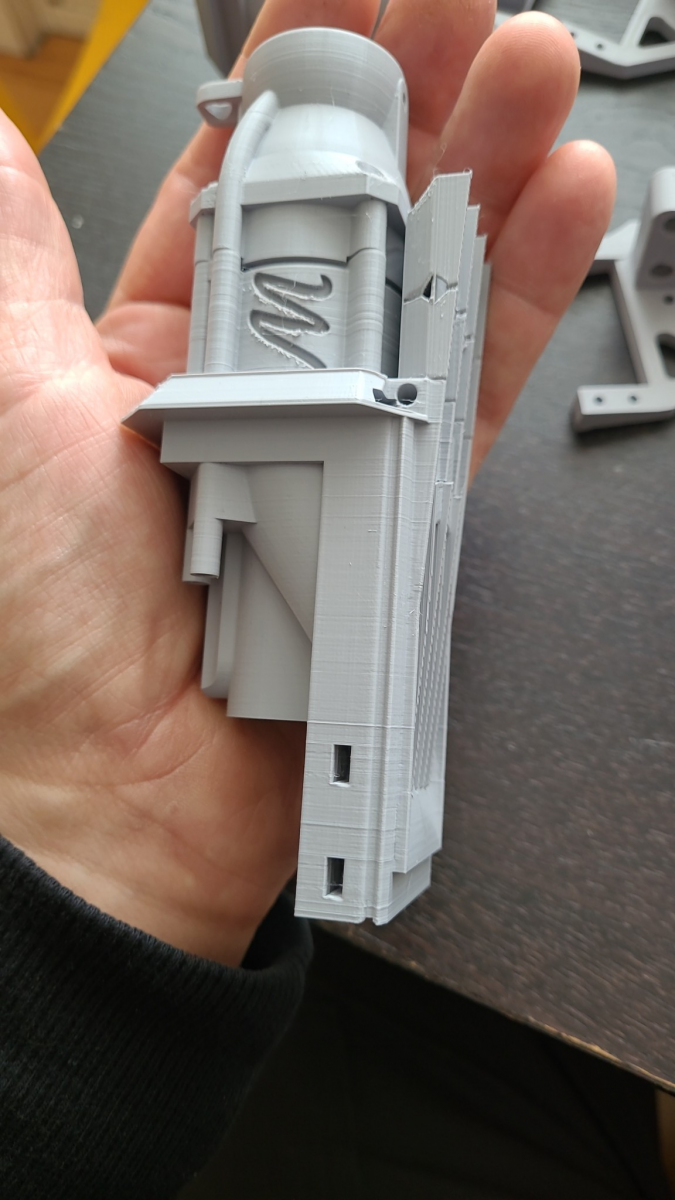

    Ook heb ik een proefmontage van 1 van de 3D geprinte M-Jet 30 units die ik voor dit project wil gaan gebruiken:


    De unit heeft inclusief motor een totale lengte van 210 mm en voelt goed degelijk aan. Mooi spul!
