    Korte ( of misschien toch niet zo korte) inleiding.
    - Omdat de Kolderstok modellen tegenwoordig wereldwijd verkocht worden kijk ik niet alleen rond op dit forum, maar post ik af en toe ook wat op twee USA forums, en op één daarvan is de alom bekende Ab Hoving met enige regelmaat bezig mooie modellen te tonen, die hij maakt uit papier.
    - Begin dit jaar kreeg ik een boek geleverd over de van de Veldes - de bekende tekenaars/schilders van zeetaferelen uit de 17e eeuw. Door dit boek gaf ik ook eens wat zoekopdrachten in en zo stuitte ik op het verslag van Ab Hoving van een 17e eeuws speeljacht.

    In zijn verslag beschrijft Hoving kort de twee methodes waarop schepen gebouwd werden - de vlakbouwmethode waarbij eerst de kiel geplaatst wordt en daarna de onderste huidgangen. Zo naar boven werkend worden daarna de spanten geplaatst. Bij de tweede methode worden spanten geplaatst waartegen dan de huidplanken bevestigd worden. Houten modelbouw van schepen werkt in de meeste gevallen ook zo. Hoving schrijft echter dat bij de 17e eeuwse scheepsbouw de eerste methode waarschijnlijk de meest toegepaste methode is, en zijn verslag gaat daarop door. Samen met René Hendrickx zijn de lijnen van zijn model uitgezet in het programma Delftship, en Hoving biedt in zijn verslag aan modelbouwers het vrije gebruik van deze uitgetekende lijnen aan.
    De man achter Kolderstok is ook modelbouwer, maar doet dit tegenwoordig niet meer alleen voor eigen plezier, daar komt ook enige commercie bij. Dus zomaar de tekeningen gebruiken voor het maken van een pakket was voor mij net wat té kort door de bocht.
    Ik heb dus contact gezocht met Hoving - mijn voornemen toegelicht en gevraagd of ik voor het maken van een bouwpakket zijn tekeningen en lijnenplan als basis mocht gebruiken. Dat was geen probleem.

    Op 1 maart ben ik dus achter het beeldscherm gekropen en ben ik wat gaan tekenen en laten snijden en een beetje gaan bouwen.

    Dit is er uit gekomen:

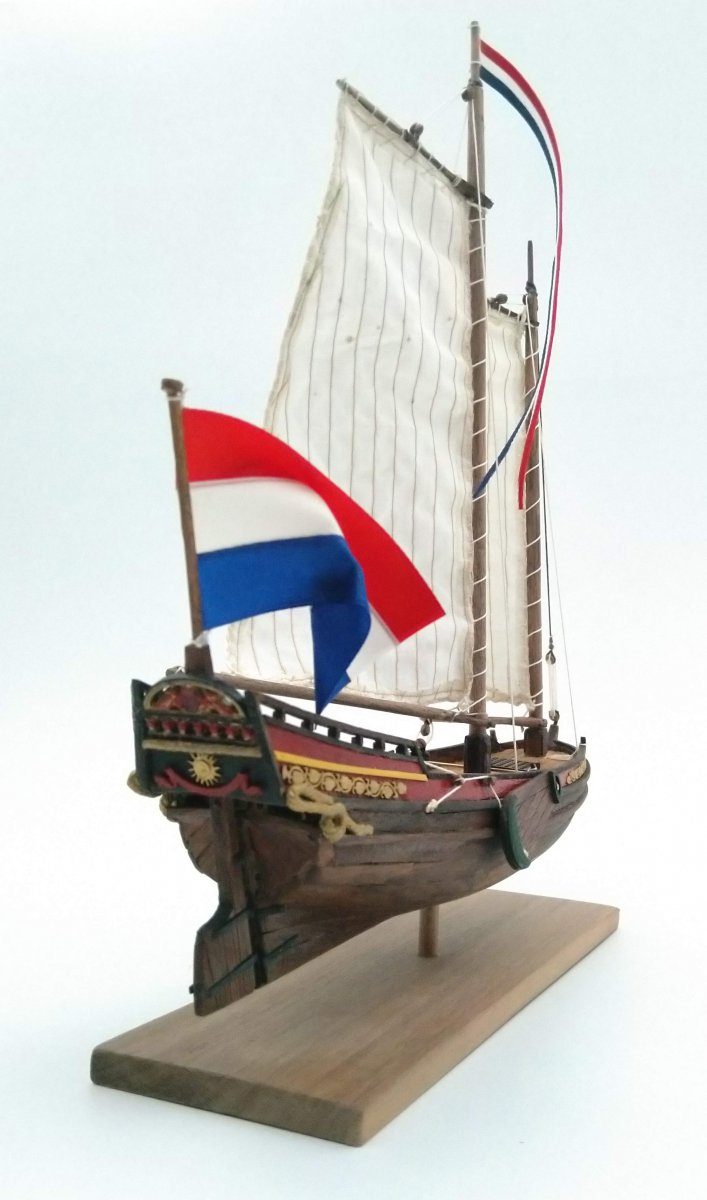

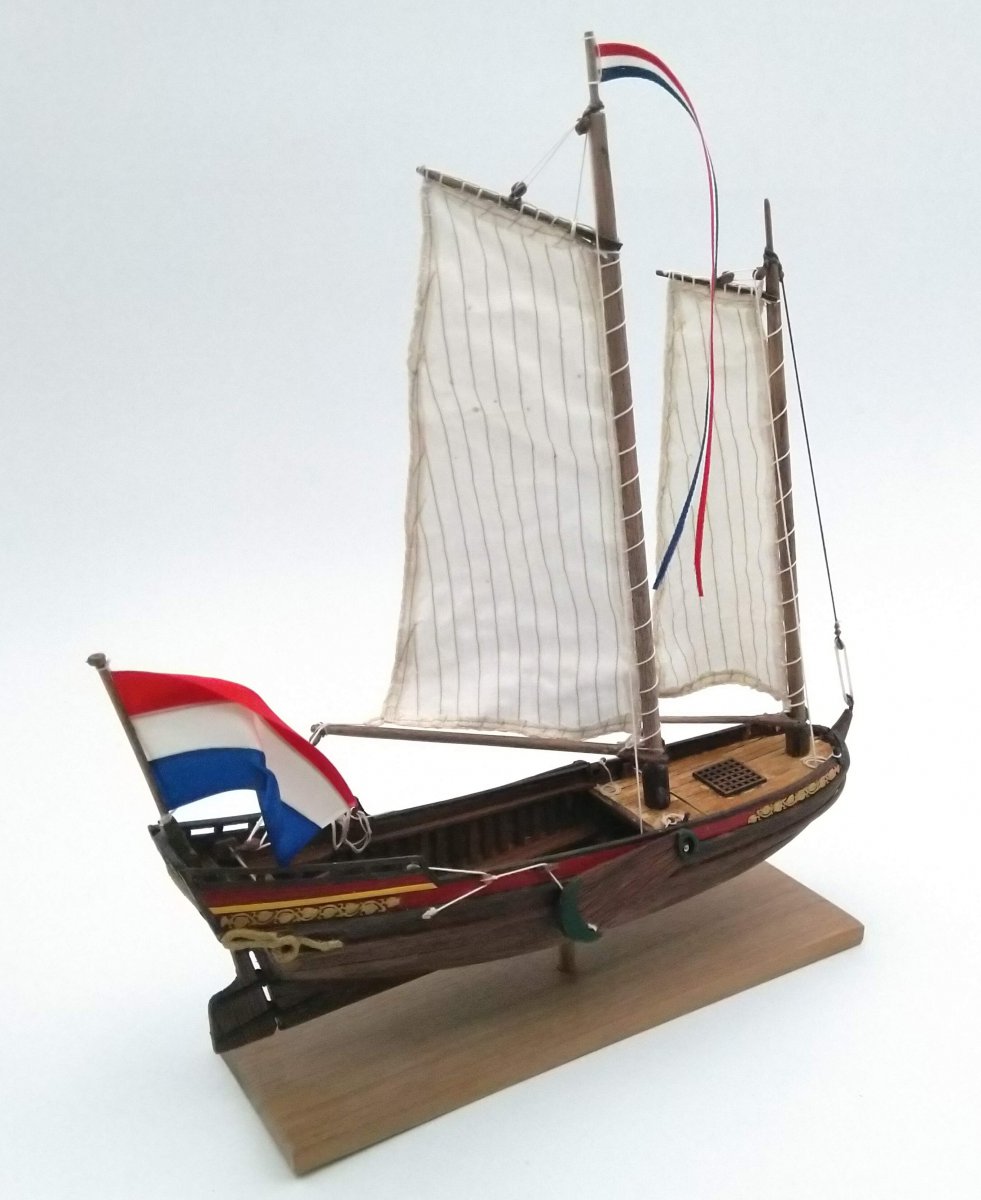

    Het 17e eeuwse Speeljacht


    Gebaseerd op een tekening van Willem van de Velde en een lijnenplan van Ab Hoving en Rene Hendrickx, die zich op hun beurt weer gebaseerd hebben op een beschrijving van Nicolaes Witsen uit 1671 (om en nabij).

    Laatst bewerkt: 21 apr 2020
    Marcus Botanicus, SjorsZ, Ronk en 4 anderen vinden dit leuk.
  2. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    2.256
    Locatie:
    Tilburg
    Tjonge jonge Admiraal, dit ziet er weer geweldig uit zeg, en dat in een kleine twee maanden???? Knap hoor :thumbsup::thumbsup::thumbsup:

    *Hans* vindt dit leuk.
  3. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht
    Dit model is dus op een iets afwijkende manier gemaakt als dat de andere Kolderstok modellen gemaakt worden. Voor mij een nieuwe methode van bouwen, maar met behulp van een mal, en al in de juiste vorm getekende en gesneden huidgangen liet zich dit model eigenlijk vrij makkelijk bouwen.
    Nou zegt dat eigenlijk niet zoveel, want ik bouw al ruim 40 jaar houten modellen, maar voor mijn gevoel kan dit een heel leuk beginnersmodel worden om verschillende technieken onder de knie te krijgen.
    Het scheepje is ongeveer 28 cm lang, 30 cm hoog en ca. 6 - 7 cm breed. Schaal is 1 op 50. Ik verwacht het ook voor een schappelijk bedrag te kunnen gaan aanbieden, maar zover ben ik nog niet.

    In dit verslag zal ik eerst uit de doeken doen hoe het schip gemaakt wordt.


  4. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    2.527
    Locatie:
    Ittervoort
    Mooi projectje. En een leuk beginners of tussendoor pakket.

    *Hans* vindt dit leuk.
  5. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht
    Als gezegd: het model is gemaakt in de vlakbouwmethode. Ik had nog niet eerder op deze manier een bootje gebouwd, maar had wel een beetje idee hoe ik dat zou willen doen.

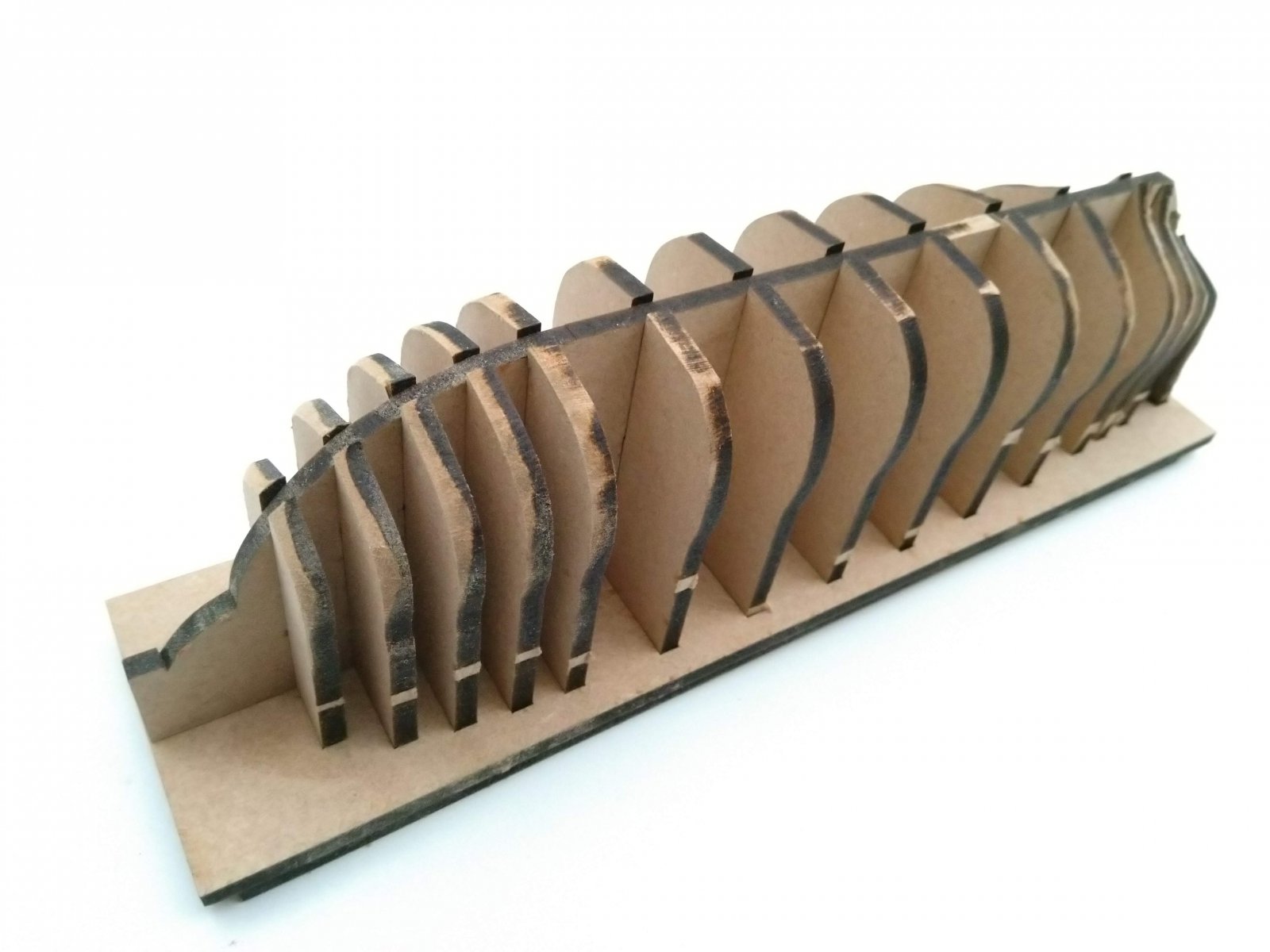

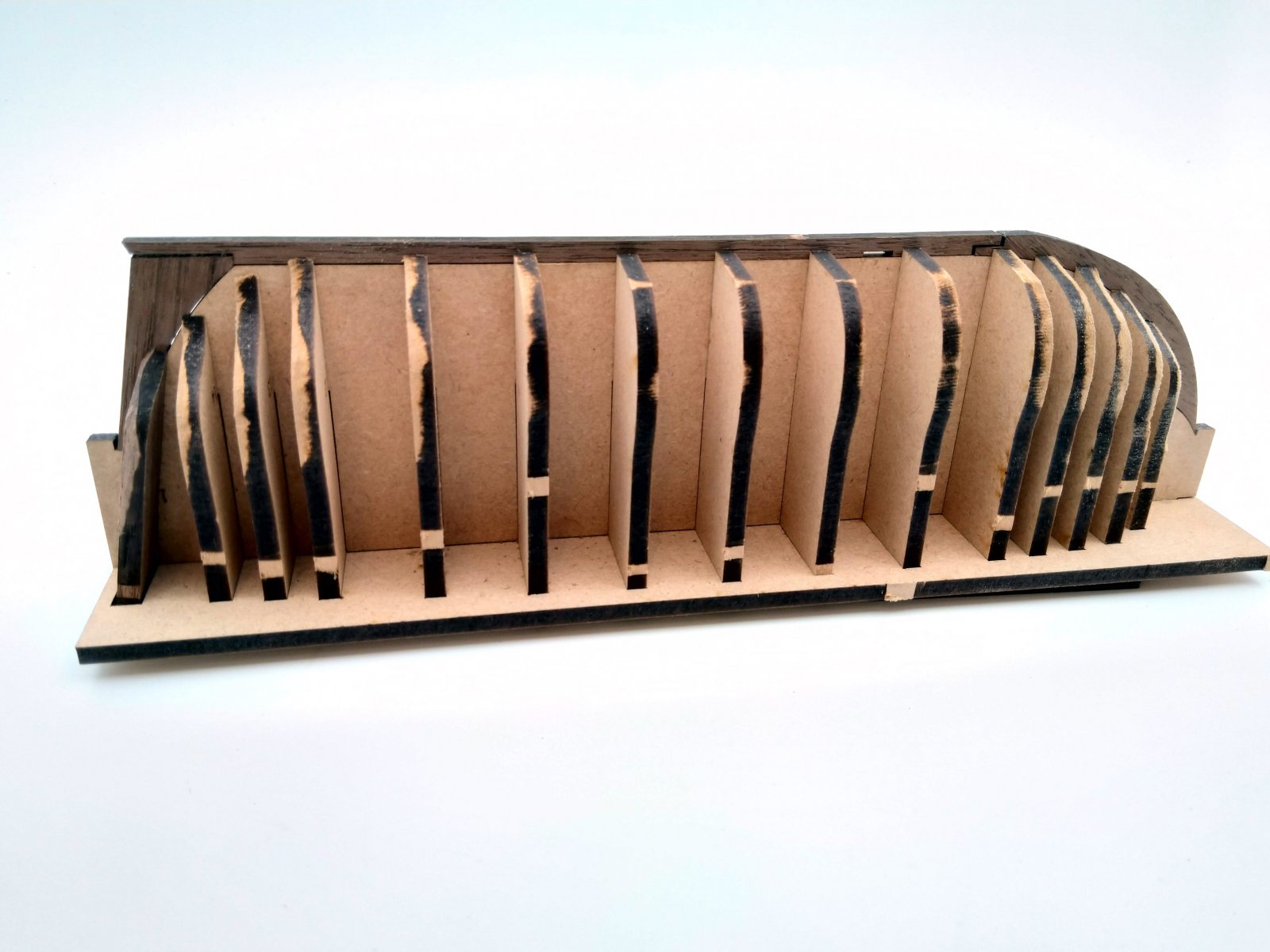

    In mdf heb ik de verschillende spantjes uitgetekend en deze op zijn kop in een basisplaat geplaats - zodanig dat de vorm van de boot er al in zit.

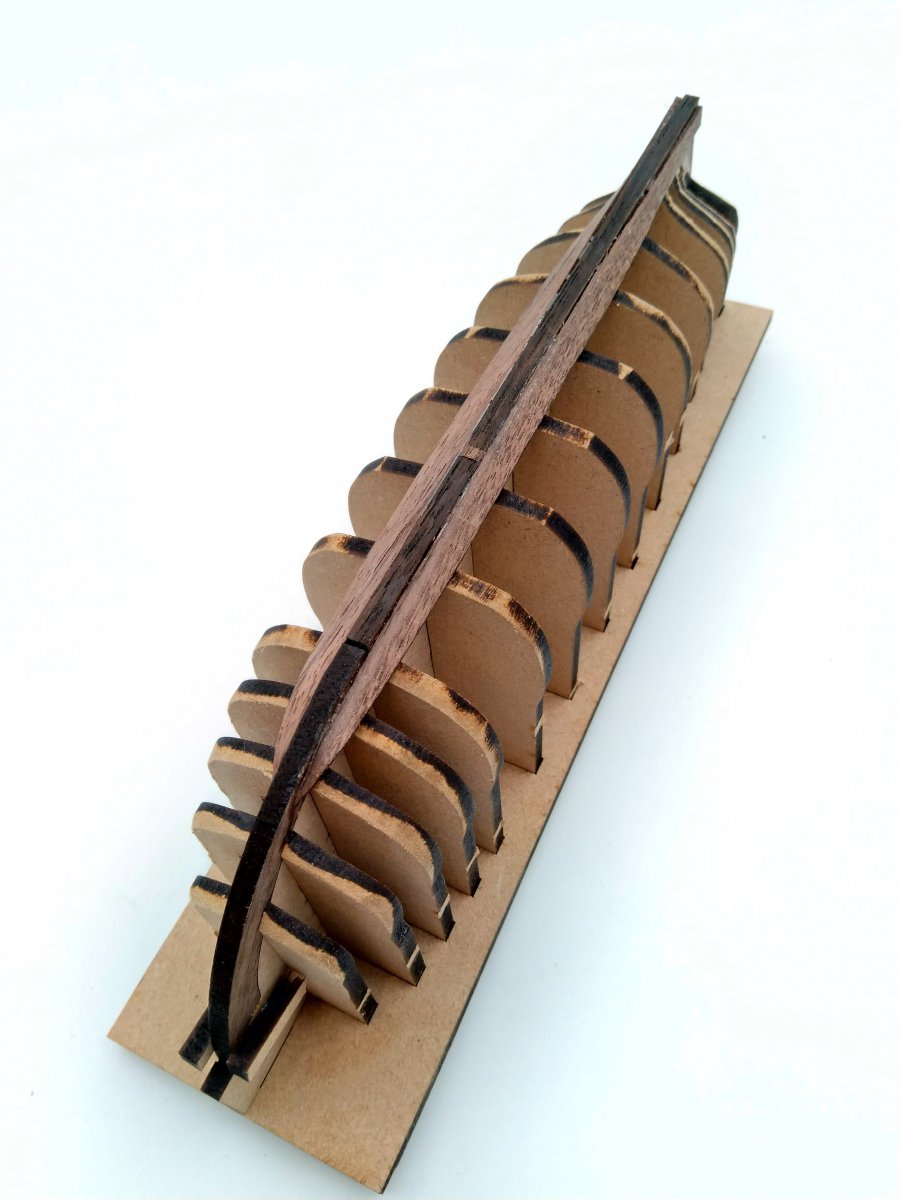

    Je ziet dat de spantjes allemaal iets doorsteken langs de kiel.

    Daarin past de notenhouten kiel precies in. Al het notenhout wordt dan aan elkaar gelijmd, maar niet aan het mdf. De laatste spant (de spiegel) is ook notenhout.

    Ronk, TIMBERWOLF, Freubelaer en 2 anderen vinden dit leuk.
  6. Arno Verstegen

    Arno Verstegen

    Lid geworden:
    1 apr 2008
    Berichten:
    186
    Ziet er mooi uit, leuk beginners pakket.

    *Hans* vindt dit leuk.
  7. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht

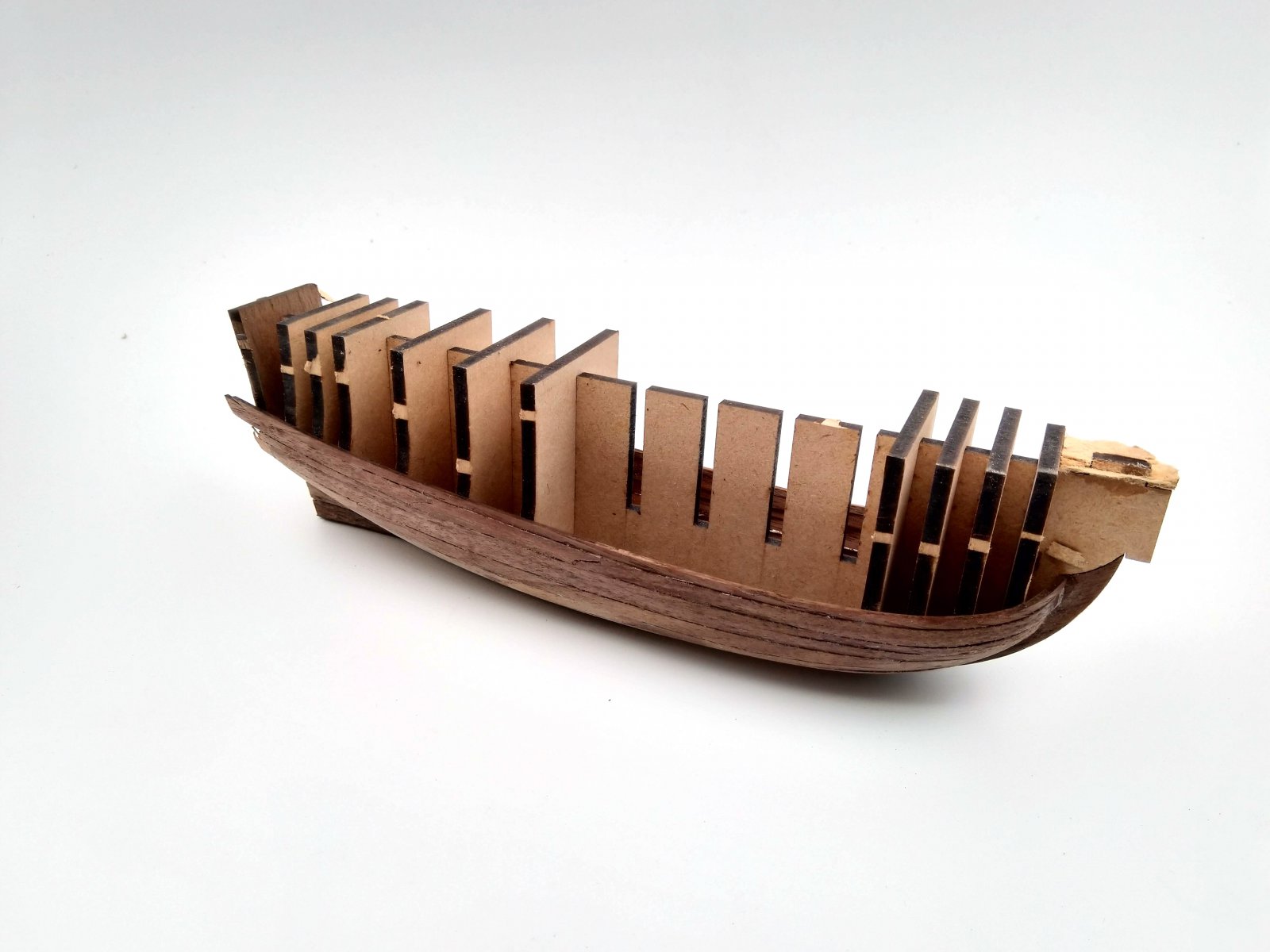

    Zoals geschreven zijn alle huidplanken al in de juiste vorm. Je hoeft deze enkel in de correcte ronding van het schip te buigen.

    Zo ga je een tijdje door met beplanken, en na 10 planken aan elke zijde heb je de romp van het model:

    En dan moet ik altijd behoorlijk gaan schuren, want mijn beplankingen zijn nooit zo heel strak....

    Ronk en TIMBERWOLF vinden dit leuk.
  8. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    3.174
    Locatie:
    Oud Beijerland
    Owww zo dan! Dat is nog eens een leuk scheepje ook zeg.
    Een beetje gaan bouwen zegt hij dan!

    *Hans* vindt dit leuk.
  9. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht

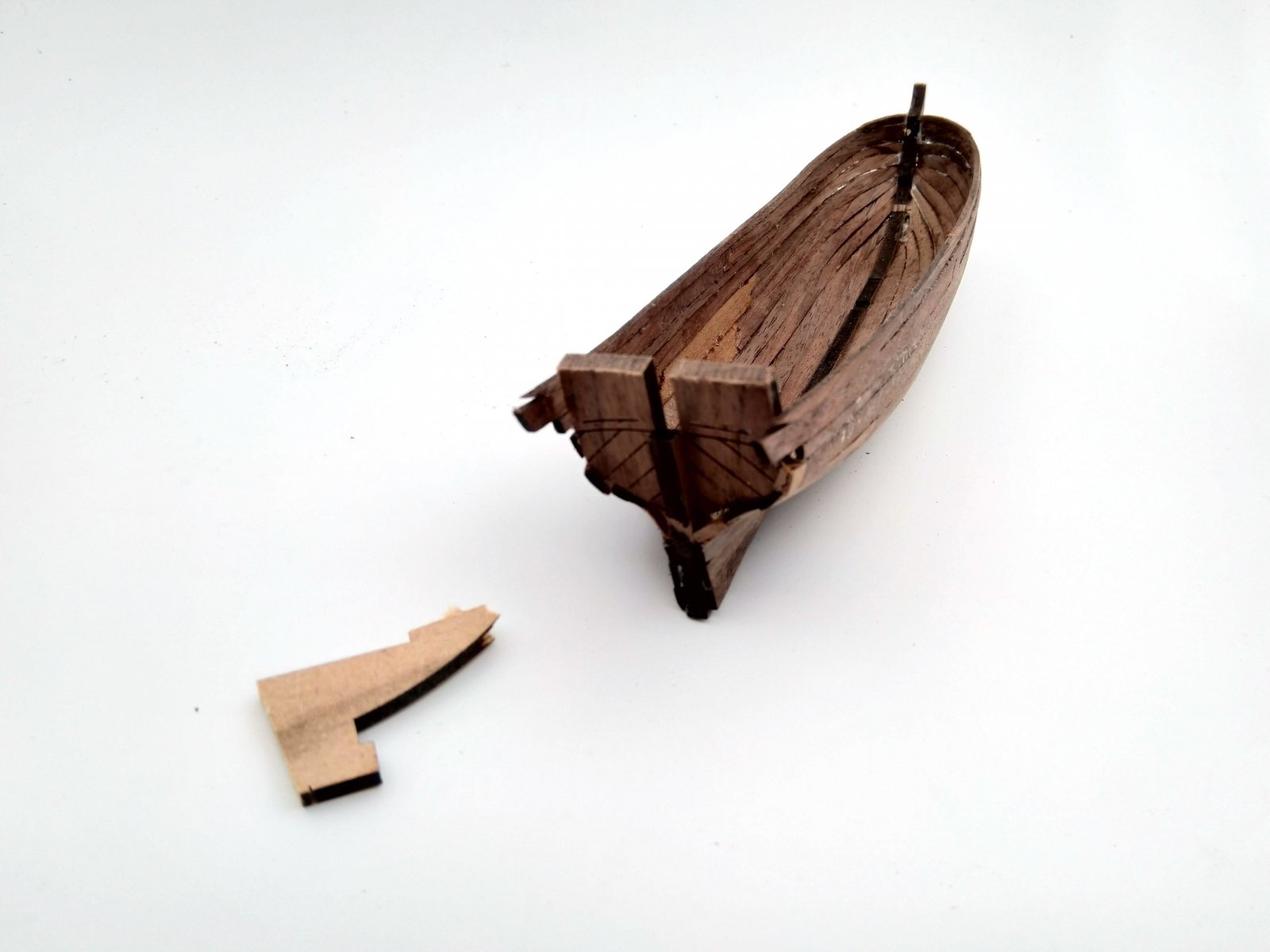

    Wanneer alle huidplanken onderling aan elkaar gelijmd zijn en het geheel goed droog is draaien we de boel om en slopen het mdf eruit. Het is daarom zinvol om zo min mogelijk aan het mdf te lijmen.

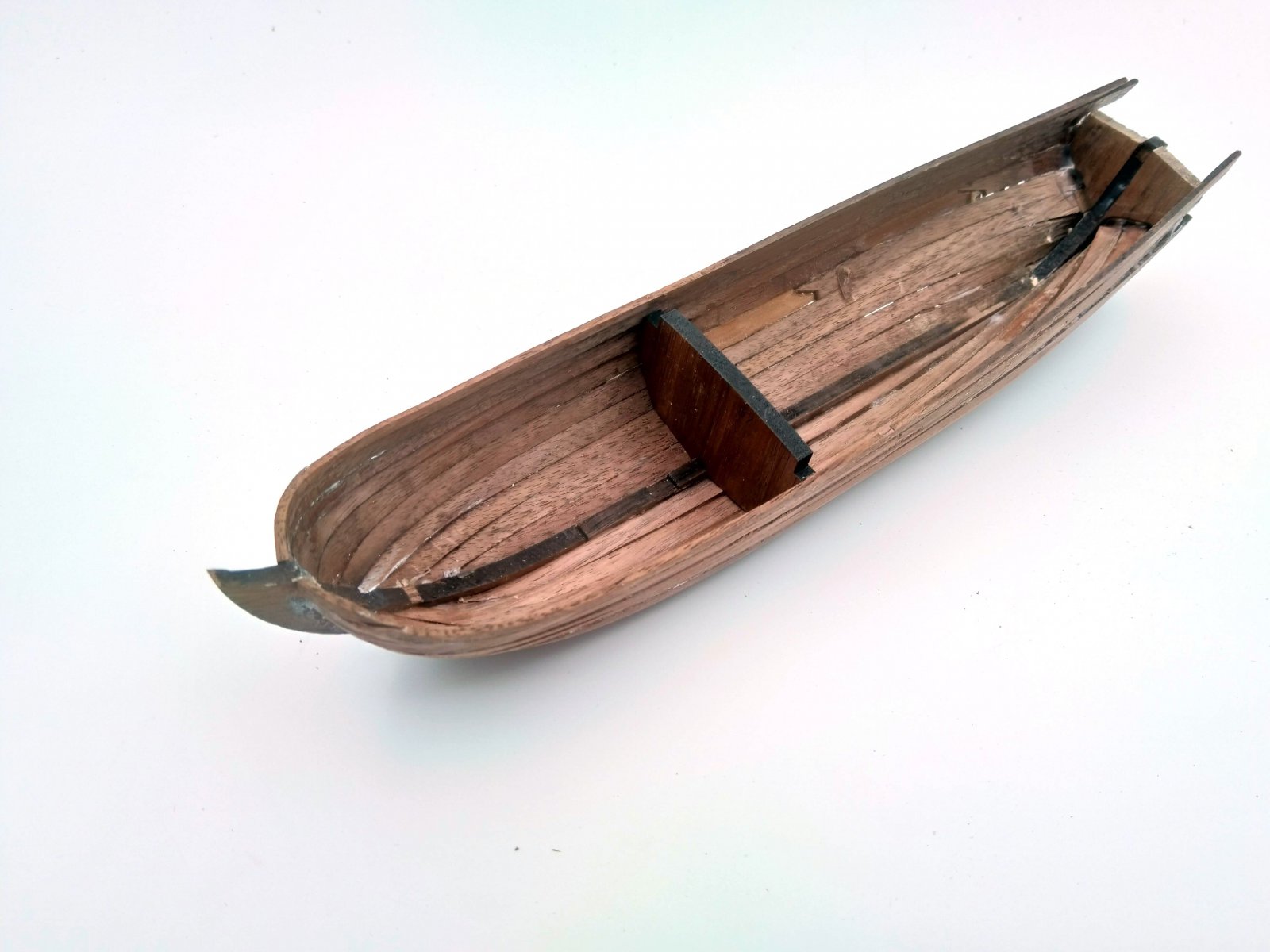

    En nadat alles eruit gebroken is hou je een langgerekte notendop over.


  10. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht

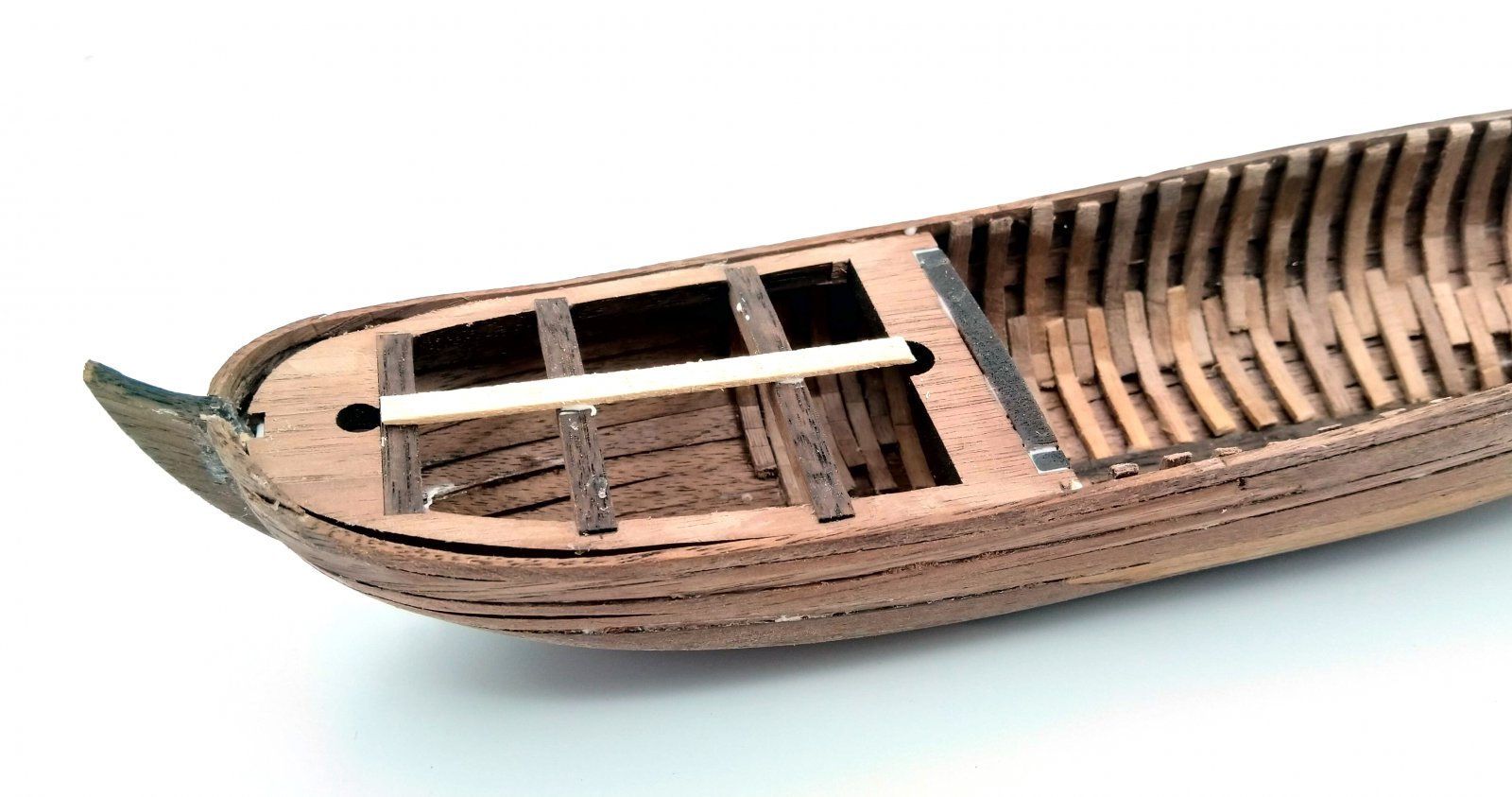

    De romp is echter vrij zwak op deze manier - dus er komt het nodige aan versteviging in.

    IMG_20200404_150718.jpg IMG_20200404_152035.jpg

    Marcus Botanicus en Ronk vinden dit leuk.
  11. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht

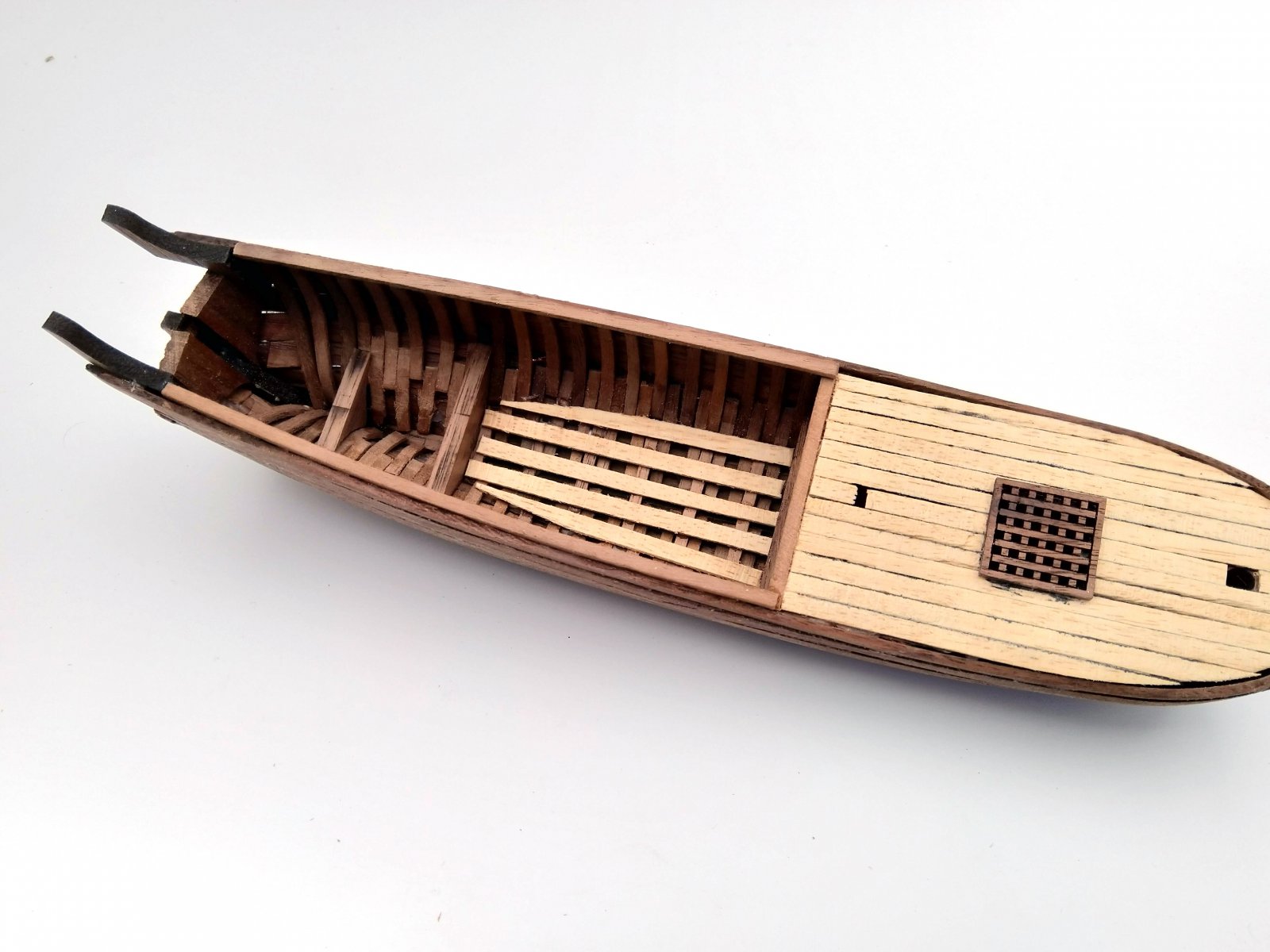

    Voorop een dekje met een lasergesneden luikje (de methode van Hans is hier niet toepasbaar).

    En achterin een opbergstuk en wat zitbankjes.

    Laatst bewerkt: 21 apr 2020
    Marcus Botanicus en TIMBERWOLF vinden dit leuk.
  12. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht
    En zo ben ik telkens wat stapjes verder gegaan.
    Heb wat ornamentjes over kunnen nemen van Stephan (die jongen is nog steeds aan het snijden...)
    De zwaarden zijn lasergesneden / gegraveerd, uit één stuk, met twee opgelijmde deeltjes.

    Het krulletje is een stukje touw wat met lijm in vorm gebracht is.

    Marcus Botanicus en Jaques vinden dit leuk.
  13. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht

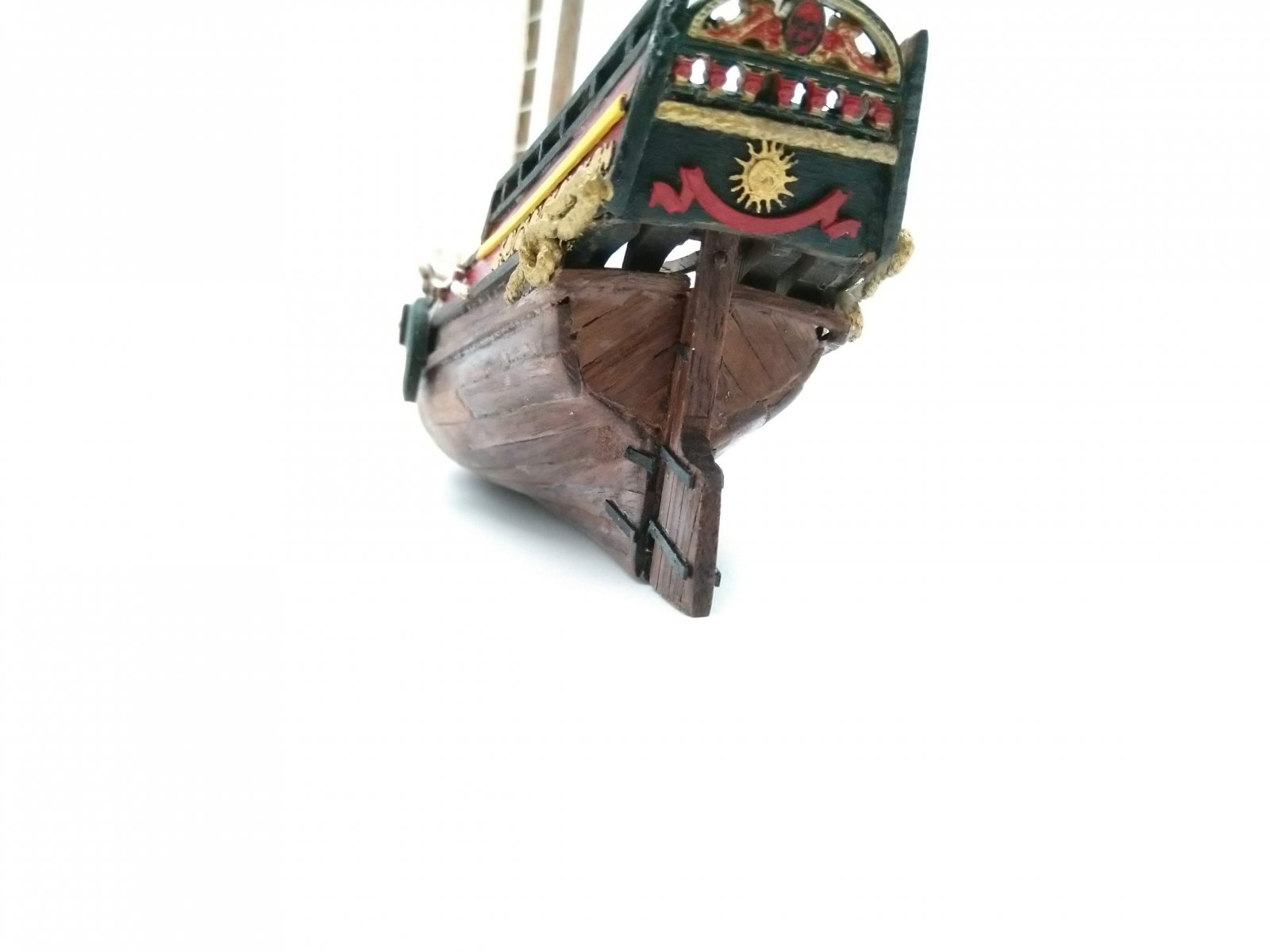

    Ik twijfel alleen of ik de onderwaterlijn gebroken wit zal schilderen. Je ziet waar ik wat reparaties heb uitgevoerd (in het begin is de romp nog zwak).

    Spiegel is een aangepast deeltje zoals dat ook op de Batavia zit - met wat kleine toevoegingen in harsboard.

    Laatst bewerkt: 21 apr 2020
    Marcus Botanicus, Ronk en TIMBERWOLF vinden dit leuk.
  14. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht
    Morgen ga ik even verder.

  15. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    3.174
    Locatie:
    Oud Beijerland
    Ik zou dit maar niet schilderen onder de waterlijn. Het heeft wel wat zo!
    Kan ik me goed voorstellen dat het geheel op het moment kwetsbaar is.
    Best lastig om aan binnenzijde de boel lijmvrij te houden lijkt me.

    Laatst bewerkt: 20 apr 2020
    Marcus Botanicus en *Hans* vinden dit leuk.
  16. amazone

    amazone

    Lid geworden:
    3 aug 2009
    Berichten:
    2.068
    Locatie:
    vosselaar
    het beste wat je kan doen om zeker te zijn dat de beplanking niet aan de spanten blijft plakken is er ducktape op plakken daar pakt houtlijm niet op, ook plastickfolie die op een rol zit voor in de keuken is goed.

    Marcus Botanicus en *Hans* vinden dit leuk.
  17. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    305
    Locatie:
    China
    Baie mooi Hans. Dit is n goeie idee as n intreevlakmodel en maak die potensiele kopersmark groter! Nou hoe lyk dit met n ontwikkeling van n POF Brederode?

    *Hans* vindt dit leuk.
  18. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    5.037
    Locatie:
    Dordrecht
    Ja, het lijmflesje met doseertuitje kwam best van pas.

    Klopt, dat is wat ik straks ook in de bouwbeschrijving ga adviseren.
    We beloven niets. Ik begin nu eerst aan de fluyt. :)

    Hans Groenenberg en Heinrich vinden dit leuk.
  19. amazone

    amazone

    Lid geworden:
    3 aug 2009
    Berichten:
    2.068
    Locatie:
    vosselaar
    de ornamenten aan de zijkant komen me bekent voor :bier: ze staan wel goed op dit scheepje hans :koud:

    *Hans* en Stephan Kertész vinden dit leuk.
  20. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    1.506
    Locatie:
    Nuenen
    Mooi scheepje Hans. Mooi om te zien hoe neerlands ondernemerschap weer uit de verf komt :wave

    *Hans* vindt dit leuk.
